1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Brugsanvisning

Strømkablet må ikke beskadiges eller skæres over for at undgå elektrisk stød!

⚠️ FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
⚠ ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.
⚠ FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.
OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

H BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

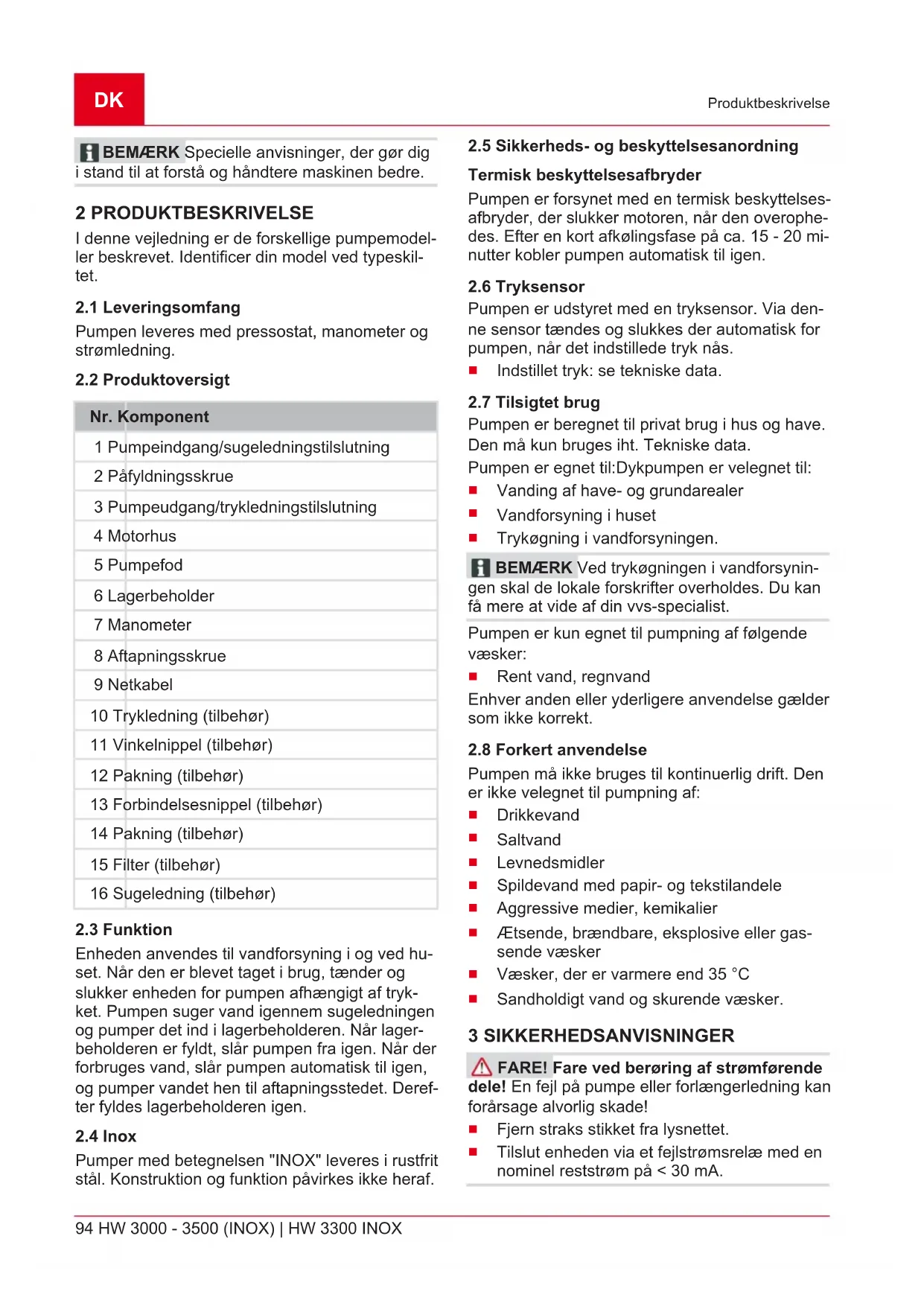

2 PRODUKTBESKRIVELSE

I denne vejledning er de forskellige pumpemodeller beskrevet. Identificer din model ved typeskil- tet.

2.1 Leveringsomfang

1 Pumpeindgang/sugeledningstilslutning

2 Påfyldningsskrue

3 Pumpeudgang/trykledningstilslutning

4 Motorhus

5 Pumpefod

6 Lagerbeholder

7 Manometer

8 Aftapningsskrue

9 Netkabel

10 Trykledning (tilbehør)

11 Vinkelnippel (tilbehør)

12 Pakning (tilbehør)

13 Forbindelsesnippel (tilbehør)

14 Pakning (tilbehør)

15 Filter (tilbehør)

16 Sugeledning (tilbehør)

2.3 Funktion

Enheden anvendes til vandforsyning i og ved huset. Når den er blevet taget i brug, tænder og slukker enheden for pumpen afhængigt af trykket. Pumpen suger vand igennem sugeledningen og pumper det ind i lagerbeholderen. Når lagerbeholderen er fyldt, slår pumpen fra igen. Når der forbruges vand, slår pumpen automatisk til igen, og pumper vandet hen til aftapningsstedet. Derefter fyldes lagerbeholderen igen.

2.4 Inox

Pumper med betegnelsen "INOX" leveres i rustfrit stål. Konstruktion og funktion påvirkes ikke heraf.

2.5 Sikkerheds- og beskyttelsesanordning

Termisk beskyttelsesafbryder

Pumpen er forsynet med en termisk beskyttelsesafbryder, der slukker motoren, når den overophedes. Efter en kort afkølingsfase på ca. 15 - 20 minutter kobler pumpen automatisk til igen.

2.6 Tryksensor

Pumpen er udstyret med en tryksensor. Via denne sensor tændes og slukkes der automatisk for pumpen, när det indstillede tryk nås.

■ Indstillet tryk: se tekniske data.

2.7 Tilsigtet brug

Pumpen er beregnet til privat brug i hus og have. Den må kun bruges iht. Tekniske data.

Pumpen er egnet til:Dykpumpen er velegnet til:

■ Vanding af have- og grundarealer
Vandforsyning i huset
■ Trykøgning i vandforsyningen.

i BEMÆRK Ved trykøgningen i vandforsyningen skal de lokale forskrifter overholdes. Du kan få mere at vide af din vvs-specialist.

Pumpen er kun egnet til pumpning af følgende væsker:

■ Rent vand, regnvand

Enhver anden eller yderligere anvendelse gælder som ikke korrekt.

2.8 Forkert anvendelse

Pumpen må ikke bruges til kontinuerlig drift. Den er ikke velegnet til pumpning af:

Drikkevand
Saltvand
Levnedsmidler
■ Spildevand med papir- og tekstilandele
■ Aggressive medier, kemikalier
- Ætsende, brændbare, eksplosive eller gas- sende væsker
■ Væsker, der er varmere end 35 °C
■ Sandholdigt vand og skurende væsker.

3 SIKKERHEDSANVISNINGER

⚠️ FARE! Fare ved berøring af strømførende dele! En fejl på pumpe eller forlængerledning kar forårsage alvorlig skade!

■ Fjern straks stikket fra lysnettet.
- Tilslut enheden via et fejlstrømsrelæ med en nominel reststrøm på < 30 mA.

⚠ ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

⚠ FORSIGTIG! Fare for personskade ved varmt vand Ved længere drift mod en lukket trykside (> 10 min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

■ Afbryd pumpen fra lysnettet, og lad pumpe og vand køle af.
■ Kontrollér vandniveauet på sugesiden.
■ Kontrollér ledningernes tæthed.
■ Kontrollér suge- og trykledningens installation.
Tag først pumpen i brug igen, när alle mangler er afhjulpet!

3.1 Generelle sikkerhedsanvisninger

Denne maskine kan bruges af børn i alderen 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de er under opsyn eller uddannet i sikker brug af maskinen og forstår de dermed forbundne risici. Børn må ikke lege med enheden. Brugerens rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.
■ Mennesker med meget kraftige og komplekse begrænsninger kan også have behov for de vejledninger, der er beskrevet her.
Løft, transporter eller fastgør aldrig pumpen med strømkablet. Brug ikke kablet til at trække stikket ud af stikdåsen.
Uautoriserede ændringer eller modifikationer af pumpen er forbudt. Reparationer må kun udføres af vores kundeservice.
Træk stikket ud, før arbejder på maskinen. Beskyt stikket mod fugt.
Brug kun pumpe og forlængerledninger er i perfekt teknisk stand. Beskadigede enheder må ikke betjenes.
- Hold sikker afstand til dyr, eller slukke for pumpen, när dyrene nærmer sig.

3.2 Elektrisk sikkerhed

Hvis der er personer i svømmebassinet eller i havedammen, må pumpen ikke benyttes.

■ Husets netspænding skal være i overensstemmelse med angivelserne om netspænding i de Tekniske data. Anvend ingen anden forsyningsspænding.
■ Maskinen må kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737, 738 og 702. Af sikkerhedsmæssige årsager skal der installeres en effektafbryder på 10 A.
Brug kun forlængerledninger, der er egnet til en udendørs brug. Minimumstværsnit 3 x 1,5 mm ^2 af kvaliteten H07RN-F iht. DIN 57282/57245 med stænkvandsbeskyttet stikanordning. Træk altid ledningen helt ud af kabeltromler.
- Kontroller tilstanden af din forlængerledning før hver brug.

4 MONTERING

4.1 Opstilling af pumpen

i BEMÆRK I den daglige drift (automatisk drift) skal det ved passende forholdsregler udelukkes, at der ved fejl på pumpen opstår følgeskader på grund af oversvømmelse af rum.

4.2 Tilslutning af sugeledningen

i BEMÆRK Vi anbefaler montering af fleksible ledninger på pumpeindgangen. Derved kan der ikke udøves mekanisk tryk eller træk på pumpen.

1. Vælg en længde på sugeledningen, som gør, at pumpen ikke kan køre tør. Sugeledningen skal altid befinde sig mindst 30 cm under vandoverfladen.
2. Tilslut sugeledningen. Sørg for en tæt tilslutning, men uden at gevindet beskadiges.
3. Før altid sugeledningen med en jævn stigning.

i BEMÆRK Hvis indsugningshøjden er mere end 4 meter, skal der monteres en sugeslange med en diameter på over 1". Vi anbefaler, at der anvendes et AL-KO-sugearmatur med sugeslange, sugekurv og returløbsspærre. Spørg din specialforhandler.

4.3 Montering af trykledning (2)

1. Forbindelsesniplen (13) med pakning (14) skrues på pumpeudgangen (3).
2. Vinkelniplen (11) med pakningen (12) skrues på forbindelsesniplen (13), og vinkelniplen drejes i den ønskede retning.
3. Trykledningen (10) fastgøres på vinkelniplen (11).
4. Alle lukkeanordninger i trykledningen (ventil, sprøjtedyse, vandhane) åbnes.

5 IBRUGTAGNING

5.1 Kontrol af lufttrykket i lagerbeholderen

OBS! Fare for beskadigelse! Pumpen må kun tages i brug med et membranfortryk på 1,5 - 1,7 bar i lagerbeholderen. Andre membranfortryk kan føre til skader på enheden.

- Kontrollér lufttrykket på ventilen på bagsiden af lagerbeholderen, før enheden tages i brug.

1. Åbn afskærmingen på bagsiden af lagerbeholderen.
2. Kontrollér lufttrykket på ventilen med en luftpumpe eller med en dæktryksmåler med trykvisning.
3. Korrigér om nødvendigt lufttrykket til 1,5 - 1,7 bar.
4. Luk afskærmingen på bagsiden af lagerbeholderen igen.
5. Tag pumpen i brug.

5.2 Fyldning af pumpe

OBS! Fare for beskadigelse! Tørkørsel vil ødelægge pumpen!

- Pumpen skal altid fyldes med vand inden brug, indtil det løber over, så pumpen straks kan suge.

1. Påfyldningsskruen (2) åbnes med filternøglen (19/A). (Ikke ved INOX)
2. Der fyldes vand på igennem påfyldningsskruen, til pumpehuset er fyldt.
3. Påfyldningsskruen skrues i. (Ikke ved INOX)

6 BETJENING

6.1 Tilkobling af pumpen

1. Alle lukkeanordninger (ventil, sprøjtedyse, vandhane) i trykledningen (10) åbnes.

2. Tilslutningskablets stik sættes i kontakten. Pumpen begynder at pumpe.

3. Når der ikke længere er luft i det udstrømmende vand, kan lukkeanordningen i trykledningen lukkes.

Pumpen kobler automatisk fra, när trykket er opbygget og frakoblingstrykket er nået.
■ Pumpen er klar til drift.

6.2 Frakobling af pumpen

1. Træk stikket ud af stikdåsen.
2. Luk alle lukkemekanismer i trykledningen.

⚠ FORSIGTIG! Fare for personskade ved varmt vand Ved længere drift mod en lukket trykside (> 10 min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

Afbryd pumpen fra lysnettet, og lad pumpe og vand køle af.
Tag først pumpen i brug igen, när alle mangler er afhjulpet!

Fare for personskade ved varmt vand på grund af:

■ Ukyndig installation
Lukket trykside
■ vandmangel i sugeledningen eller
■ defekt trykafbryder

Fremgangsmåde

1. Adskil pumpen fra lysnettet og lad pumpe og vand køle af.
2. Kontrollér pumpe, installation og vandstand.
3. Tag først pumpen i brug igen, när alle mangler er afhjulpet!

7 SERVICE OG VEDLIGEHOLDELSE

7.1 Kontrol af lufttrykket i lagerbeholderen

i BEMÆRK Kontrollér lufttrykket i lagerbeholderen med jævne mellemrum. Det må ikke underskride 1,5 bar (se afsnittet "Idrifttagning: Kontrol af lufttrykket i lagerbeholderen").

1. Pumpen kobles fra lysnettet og sikres med genindkobling. Pumpen stopper automatisk.
2. Den lukkeanordning (ventil, sprøjtedyse, vandhane), som er monteret i trykledningen (10), åbnes.
3. Tap vandet af, til pumpen er fuldstændigt tømt.
4. Åbn afskærmingen på bagsiden af lagerbeholderen.

5. Kontrollér lufttrykket på ventilen med en luftpumpe eller med en dæktryksmåler med trykvisning. Korrigér i givet fald lufttrykket.

6. Luk afskærmingen på bagsiden af lagerbeholderen igen.

7. Tag pumpen i brug igen som beskrevet.

7.2 Rengøring af pumpen

i BEMAERK Når der har været pumpet klorholdigt svømmebassinvand eller væsker, der efterlader rester, skal pumpen skylles med rent vand.

1. Pumpen kobles fra lysnettet og sikres med genindkobling. Pumpen stopper automatisk.
2. Skyl pumpen med rent vand.
3. Sæt stikket i kontakten.
4. Tænd for pumpen med tænd-/slukknappen. Pumpen starter automatisk.

7.3 Afhjælpning af tilstopninger

1. Pumpen kobles fra lysnettet og sikres med genindkobling.

2. Sugeledningen tages af pumpeindgangen.

3. Trykledningen sluttes til vandledningen.
4. Lad vandet løbe igennem pumpehuset, indtil tilstopningen er opløst.
5. Kontrollér om pumpen kører frit ved at tænde kortvarigt for den.
6. Tag pumpen i brug igen som beskrevet.

8 HJÆLP VED FEJL

⚠️ FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

i BEMÆRK Ved fejl, der ikke kan afhjælpes, rettes henvendelse til vores kundeservice.

Fejl Mulig årsag Afhjælpning
Motoren kører ikke. Løbehjulet	blokeret. Rengør pumpen. Skru	skovlhjulets motoraksel af med en skruetrækker.
	Termoafbryderen har slået fra.	Kontrollér vandstanden på sugesi-den. Lad pumpevæsken køle af. Re-parér pumpen eller udskift den.
	Ingen netspænding. Kontroller sikringerne, lad en elektri-ker kontrollere strømforsyningen.
Pumpen kører, men pumper ikke.	Vandstand for lav. Stik sugeslangen dybdere ned.
	Pumpen suger luft ind i suge-ledningen.	Kontrollér alle sugeledningens for-bindelser for tæthed.Udskift tætningsringen.
	Pumpen suger luft ind. Kontrollér alle tilslutningsforbindelser og filterdækslet for tæthed.
	Tilstopning på sugesiden. Fjern urenheder i indsugningsområ-det.
	Trykledning lukket. Åbn trykledningen.
	Pumpen er kørt tør. Fyld pumpehuset med vand.
Pumpen slår for ofte til og fra.	Membranen er beskadiget.	Lad AL-KO-service udskifte mem-branen.
	Lavt lufttryk i lagerbeholderen.	Efterfyld luft i lagerbeholderen. (Ind-stil membranfortryk på 1,5 bar).
Pumpen slår ikke fra ved luk-ket trykledning.	Pumpen suger luft ind. Der er ikke nok vand på sugesiden.	Sluk for pumpen, og lad den køle af.
Pumpevoluminet er for lille For lidt vand på sugesiden. Pumpen neddrosles for at tilpasse volumenstrømmen.

9 OPBEVARING

1. Suge- (16) og trykledning (10) tømmes.
2. Aftapningsskruen (8) skrues ud, og vandet tappes af pumpen. Vandet i lagerbeholderen (6) tages samtidigt ud af luftbælgen.
3. Aftapningsskruen (8) skrues i igen, hvorefter pumpe og tilbehør opbevares frostfrit.

i BEMÆRK Hvis der er fare for frost, skal systemet tømmes fuldstændigt og pumpen opbevares på et frostsikkert sted.

10 BORTSKAFFELSE

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

11 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Serviceværksteder findes på internettet på adressen:

www.alko-garden.com/service-contacts

Yderligere informationer om reservedele findes under:

www.alko-garden.com/spareparts

12 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ maskinen behandles korrekt
■ der bruges originale reservedele

Følgende er ikke omfattet af garantien:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme (x) på reservedelslisten

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

13 OVERSÆTTELSE AF DEN ORIGINALE EU-/EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.

Produkt

Husvandværk

Serienummer

G3043045

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Ansvarlig for dokumentationen

Ismail Kabasakal

Ichenhauser Str. 14

D-89359 Kötz

Type

HW 3000 (INOX)

HW 3500 (INOX)

HW 3300 INOX

Lydtrykniveau

EN ISO 3744

målt/garanteret

HW 3000 (INOX): 74 / 76 dB(A)

HW 3500 (INOX): 76 / 77 dB(A)

HW 3300 INOX: 76 / 77 dB(A)

EU-direktiver

2014/35/EU

2014/30/EU

2000/14/EF

2011/65/EU

2014/68/EU

Overensstemmelsesvurdering

2000/14/EF Bilag V

2015

Anvendte standarder

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Bemyndiget organ

4.2 Ansluta sugledningen

3 Sikkerhetshenvisninger.... 109

3.1 Generelle sikkerhetsanvisninger...... 109
3.2 El-sikkerhet.... 109

4 Montering 109

4.1 Still opp pumpen.... 109
4.2 Koble til sugeledning.... 109
4.3 Monter trykkledning (2).... 110

5 Igangsetting.... 110

5.1 Kontrollere lufttrykket i vanntanken.... 110
5.2 Fyll pumpen 110

6 Betjening 110

Pumpen skal ikke være i kontinuerlig drift. Den er ikke egnet for transport av:

Drikkevann
Saltvann
Næringsmidler
■ Skittent vann som inneholder papir og tekstiler
■ Aggressive medier, kjemikalier
■ Etsende, brennbare, eksplosive eller gassholdige væsker
■ Væsker som er varmere enn 35 °C
■ Saltholdig vann og slipende væsker.

3 SIKKERHETSHENVISNINGER

⚠️ FARE! Fare ved berøring av spenningsførende deler! En defekt hos pumpen eller forlengelseskabelen kan føre til alvorlige personskader!

■ Trekk støpslet ut av strømforsyningen umiddelbart.
■ Foreta tilkobling av apparatet via en jordfeil-bryter med en nominell feilstrøm < 30 mA.

4.2 Koble til sugeledning

Følgende omfattes ikke av garantien:
