NAUDOJIMO INSTRUKCIJA HW 3500 AL-KO

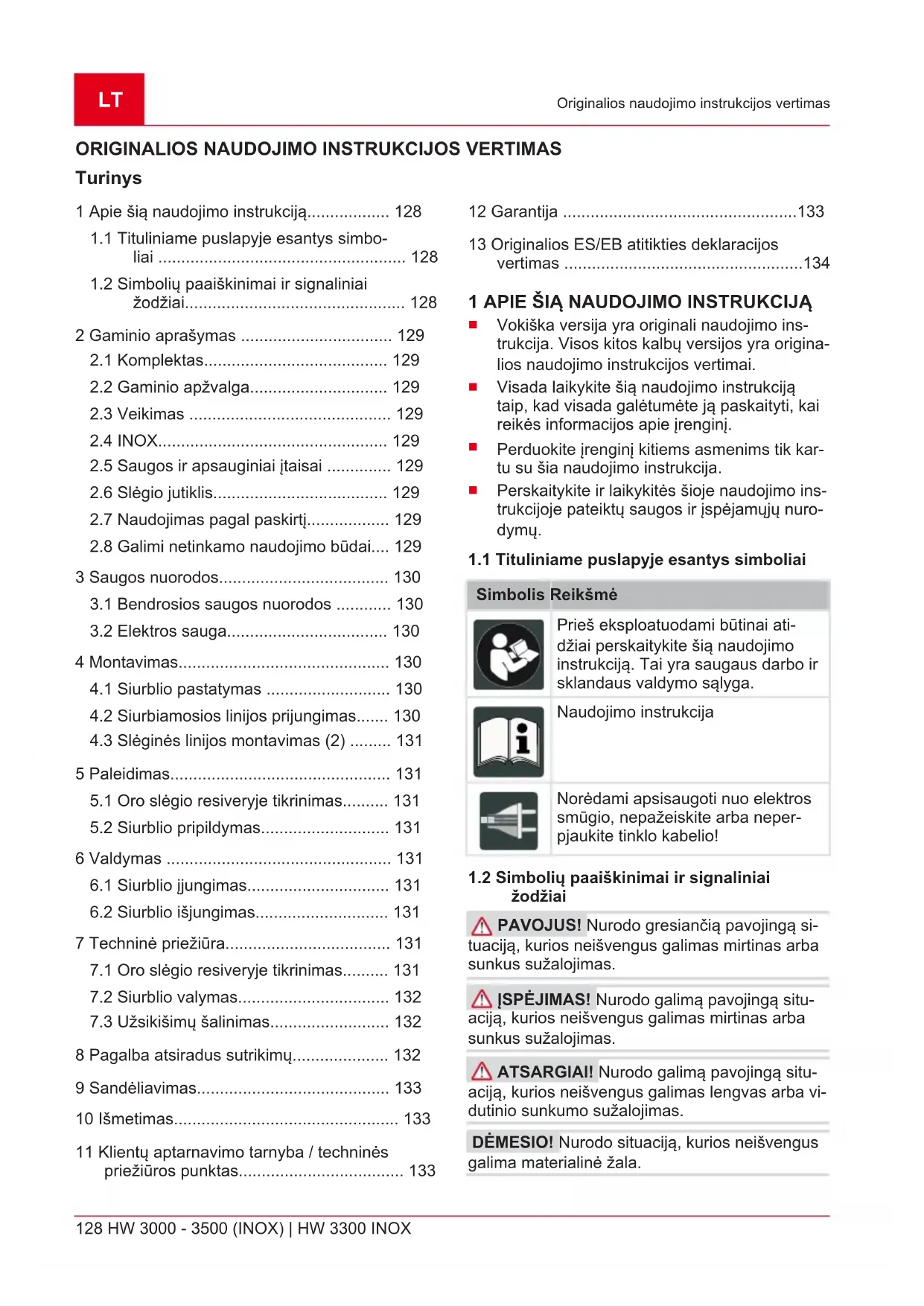

1 Apie šią naudojimo instrukcija.... 128

1.1 Tituliniame puslapyje esantys simbo- liai 128
1.2 Simbolių paaiškinimai ir signaliniai žodžiai.... 128

2 Gaminio aprašymas 129

2.1 Komplektas.... 129
2.2 Gaminio apžvalga.... 129
2.3 Veikimas 129
2.4 INOX.... 129
2.5 Saugos ir apsauginiai įtaisai ...... 129
2.6 Slègio jutiklis.... 129
2.7 Naudojimas pagal paskirtį...... 129
2.8 Galimi netinkamo naudojimo būdai.... 129

3 Saugos nuorodos.... 130

3.1 Bendrosios saugos nuorodos ..... 130
3.2 Elektros sauga.... 130

4 Montavimas.... 130

4.1 Siurblio pastatymas 130
4.2 Siurbiamosios linijos prijungimas..... 130
4.3 Slėginės linijos montavimas (2) ...... 131

5 Paleidimas.... 131

5.1 Oro slėgio resiveryje tikrinimas...... 131
5.2 Siurblio pripildymas.... 131

6 Valdymas 131

6.1 Siurblio jjungimas.... 131
6.2 Siurblio išjungimas.... 131

7 Techninė priežiūra.... 131

7.1 Oro slėgio resiveryje tikrinimas...... 131
7.2 Siurblio valymas.... 132
7.3 Užsikišimų šalinimas.... 132

8 Pagalba atsiradus sutrikimų.... 132
9 Sandèliavimas.... 133
10 Išmetimas.... 133
11 Klientų aptarnavimo tarnyba / techninės priežiūros punktas.... 133

12 Garantija ....133
13 Originalios ES/EB atitikties deklaracijos vertimas ....134

1 APIE ŠIĄ NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė

Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.

Naudojimo instrukcija

Norėdami apsisaugoti nuo elektros smūgio, nepažeiskite arba neper-pjaukite tinklo kabelio!

1.2 Simbolių paaiškinimai ir signaliniai žodžiai

⚠️ PAVOJUS! Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.
⚠️ ISPĖJIMAS! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.
⚠ ATSARGIAI! Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.
DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala.

i NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

Šioje naudojimo instrukcijoje aprašomi įvairūs si-urblių modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

2.1 Komplektas

Siurblys pristatomas su slégio rele, manometru ir tinklo kabeliu.

2.2 Gaminio apžvalga

Nr. Konstrukcinė dalis

1 Siurblio jėjimas / siurbiamosios linijos jungtis

2 Pildymo varžtas

3 Siurblio išėjimas / slėginės linijos jungtis

4 Variklio korpusas

5 Siurblio pagrindas

6 Resiveris

7 Manometras

8 Išleidimo varžtas

9 Tinklo kabelis

10 Slėginė linija (priedas)

11 Kampinė įmova (priedas)

12 Sandariklis (priedas)

13 Jungiamoji įmova (priedas)

14 Sandariklis (priedas)

15 Filtras (priedas)

16 Siurbiamoji linija (priedas)

2.3 Veikimas

Irenginys naudojamas vandeniui name ir prie jo tiekti. Paleistas jrenginys, priklausomai nuo slėgio, jjungia ir išjungia siurblį. Siurblys per siurbia-mają liniją siurbia vandenį ir tiekia jį į resiverį. Kai resiveris pripildomas, siurblys vėl išsijungia. Kai vanduo imamas, siurblys automatiškai vėl įsijungia ir tiekia vandenį į ėmimo vietą. Paskui resiveris vėl pripildomas.

2.4 INOX

Siurbliai pavadinimu INOX pristatomi su nerūdi-jančiojo plieno įranga. Tai nekeičia jų konstrukcijos ir veikimo.

2.5 Saugos ir apsauginiai įtaisai

Apsauginis termojungiklis

Siurblys turi šiluminės apsaugos relę, kuri išjungia variklį esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia.

2.6 Slègio jutiklis

Siurblys turi slėgio jutiklj. Šiuo jutikliu, pasiekus nustatytus slėgius, siurblys automatiškai išjungiamas ir jjungiamas.

Nustatytas slėgis: žr. techninius duomenis.

2.7 Naudojimas pagal paskirtj

Siurblys skirtas privačiam naudojimui name ir so- de. Jį leidžiama eksploatuoti tik atsižvelgiant į naudojimo ribas pagal techninius duomenis.

Siurblys tinka:

■ sodo ir sklypo plotams drėkinti
■ vandeniui name tiekti
■ vandentiekio slėgiui padidinti

i NUORODA Didinant vandentiekio slėgį, reikia atsižvelgti į vietinius reglamentus. Dėl informacijos kreipkitės į savo santechnikos specialistą.

Siurblys tinka tik šiems skysčiams tiekti:

■ švariam, lietaus vandeniui

Kitoks arba leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtį.

2.8 Galimi netinkamo naudojimo būdai

Siurblio negalima naudoti nepertraukiamu režimu. Jis nėra tinkamas tiekti:

geriamaji vandenji,
sūrų vandenį,
maisto produktus,
■ nešvarų vandenį su popieriaus ir tekstilės da-limis,
■ agresyvias terpes, chemines medžiagas,
- èsdinančius, degius, sprogius arba garuojančius skysčius,
■ šiltesnius kaip 35 °C skysčius,
■ smėliuotą vandenį ir abrazyvinius skysčius.

3 SAUGOS NUORODOS

⚠️ PAVOJUS! Pavojus palietus įtampingas dalis! Sugedus siurbliui arba ilginamajam kabeliui, galima sunkiai susižaloti!

Nedelsdami ištraukite iš tinklo kištuką.
Prijunkite jrenginj per liekamosios srovės įtaisą, kurio vardinė nebalanso srovė < 30 mA.

⚠️ ISPĖJIMAS! Pavojus susižaloti. Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų galima sunkiai susižaloti.

■ Sugedusius saugos ir apsauginius įtaisus pa-veskite suremontuoti.
Niekada neatjunkite saugos ir apsauginių įtaisų.

⚠️ ATSARGIAI! Pavojus susižaloti dėl karšto vandens Ilgiau veikiant priešais uždarytą slėgio pusę (> 10 min.), vanduo siurblyje gali stipriai jkaisti ir nekontroliuojamai išsiveržti!

• Atjunkite siurblj nuo tinklo ir leiskite siurbliui ir vandeniui atvėsti.
  ■ Patikrinkite vandens lygi jsiurbimo pusėje.
  ■ Patikrinkite liniju sandarumą.
  ■ Patikrinkite, kaip prijungtos siurbiamoji ir slėginė linijos.
  ■ Siurblj vėl paleiskite tik pašalinę visus trūku-mus!

3.1 Bendrosios saugos nuorodos

Šj prietaisą leidžiama naudoti vaikams nuo 8 metų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti prietaisą ir supranta su tuo susijusius pavojus. Vaikams žaisti su prietaisu draudžiama. Valyti ir atlikti naudotojui numatytą techninę priežiūrą neprižiūrimiems vaikams draudžiama.
Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas viršijančius poreikius.
■ Siurblio niekada nekelkite, netransportuokite ir netvirtinkite už tinklo kabelio. Nenaudokite tinklo kabelio, kad ištrauktumėte tinklo kištuką iš kištukinio lizdo.
Savavališki siurblio pakeitimai ar pertvarkymai draudžiami. Remonto darbus leidžiama atlikti tik mūsų klientų aptarnavimo tarnybai.

■ Atlikdami darbus prie jrenginio, ištraukite tinklo kištuką. Apsaugokite tinklo kištuką nuo drėgmės.
Naudokite tik nepriekaištingos būklės siurblį ir ilginamuosius kabelius! Draudžiama eksploatuoti pažeistus jrenginius.
■ Laikykitės saugaus atstumo iki gyvūnų arba, jei artinasi gyvūnai, išjunkite siurblį.

3.2 Elektros sauga

■ Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.
- Namo tinklo įtampa turi sutapti su tinklo įtampos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maitinimo įtampos.
■ Irenginį leidžiama eksploatuoti tik prie elektros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Kaip apsaugą reikia įrengti 10 A apsauginį laido jungiklj.
Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – mažiausias skerspjūvis 3 x 1,5 mm² (H07RN-F kokybė, atitinkantį DIN 57282/57245, apsaugotas nuo vandens purslu). Kabelių būgnus visada iki galo išvyniokite.
Kiekvieną kartą prieš paleisdami patikrinkite savo ilginamojo kabelio būklę.

4 MONTAVIMAS

4.1 Siurblio pastatymas

1. Paruoškite lygią ir stabilią stovėjimo vietą.
2. Pastatykite siurblį horizontaliai ir apsaugoję nuo apsėmimo.
   ■ Siurblys turi būti apsaugotas nuo lietaus ir tie-sioginės vandens srovės.

i NUORODA Per kasdienę eksploataciją (automatiniu režimu) turite tinkamomis priemonėmis apsaugoti, kad siurblio sutrikimų neatsirastų dėl patalpų apsėmimo.

4.2 Siurbiamosios linijos prijungimas

NUORODA Rekomenduojame sumontuoti lanksčias linijas prie siurblio jėjimo. Taip siurblio negalės veikti mechaninis spaudimas arba tempimas.

1. Pasirinkite tokio ilgio siurbiamają liniją, kad siurblys negalėtų veikti sausaja eiga. Siurbia-moji linija visada turi būti bent 30 cm žemiau vandens paviršiaus.

2. Prijunkite siurbiamają liniją. Atkreipkite dėmesi į tai, kad prijungtumėte sandariai, nepažeisdami sriegio.

3. Siurbiamają liniją visuomet tieskite taip, kad ji kiltų i viršų.

NUORODA Jei siurbimo aukštis yra didesnis kaip 4 m, reikia sumontuoti siurbiamają žarną, kurios skersmuo didesnis kaip 1". Rekomenduojame naudoti AL-KO siurbimo komplektą su siurbiamaja žarna, siurbiamuoju sieteliu ir grižtamosios tékmės blokatoriumi. Teiraukitės savo specializuoto prekybininko.

4.3 Slėginės linijos montavimas (2)

1. Isukite jungiamaja jmovą (13) su sandarikliu (14) i siurblio išėjimą (3).
2. Kampinę įmovą (11) su sandarikliu (12) użsukite ant jungiamosios įmovos (13) ir pasukite kampinę įmovą norima kryptimi.
3. Pritvirtinkite slėginę liniją (10) prie kampinės įmovos (11).
4. Atidarykite visus slėginėje linijoje esančius uždorius (vožtuvus, purškimo antgalius, van-dens čiaupą).

5 PALEIDIMAS

5.1 Oro slėgio resiveryje tikrinimas

DĖMESIO! Įrenginio pažeidimo pavojus! Si- urblį leidžiama paleisti tik tuo atveju, jei resiveryje esančios membranos pirminis slėgis yra 1,5–1,7 bar. Dėl kitokio pirminio membranos slėgio įrenginys gali būti apgadintas.

Prieš paleisdami patikrinkite oro slėgį ties vožtuvu, esančiu resiverio galinėje pusėje.

1. Atidarykite dangtį galinėje resiverio pusėje.
2. Oro siurbliu arba padangų pripūtimo pompa su slėgio indikatoriumi patikrinkite oro slėgį ties vožtuvu.
3. Prireikus nustatykite 1,5–1,7 bar oro slėgį.
4. Vėl uždarykite dangtį galinėje resiverio pusėje.
5. Paleiskite siurblj.

5.2 Siurblio pripildymas

DĖMESIO! Irenginio pažeidimo pavojus!

Sausoji eiga siurblj sugadina!

Prieš kiekvieną paleidimą siurblys turi būti pripildytas vandens iki nupiltuvo, kad galėtų iš karto siurbti.

1. Atidarykite pildymo varžta (2) filtro raktu (19/A). (Néra INOX variante)
2. Per pildymo varžtą pilkite vandenj, kol prisipil-dys siurblio korpusas.
3. Isukite pildymo varžtą. (Néra INOX variante)

6 VALDYMAS

6.1 Siurblio jjungimas

1. Atidarykite visus slėginėje linijoje (10) esančius uždorius (vožtuvą, purškimo antgalį, vandens čiaupą).
2. Jungiamojo kabelio elektros kištuką jkiškite i kištukinį lizdą. Siurblys pradeda tiekti.
3. Kai begančiame vandenyje nebebus oro, uždarykite uždorj slėginėje linijoje.
   ■ Susidarius slėgiui ir pasiekus išjungimo slėgį, siurblys automatiškai išsijungia.
   ■ Siurblys parengtas darbui.

6.2 Siurblio išjungimas

1. Ištraukite tinklo kištuką iš kištukinio lizdo.
2. Uždarykite visus slėginėje linijoje esančius uždorius.

⚠️ ATSARGIAI! Pavojus susižaloti dėl karšto vandens Ilgiau veikiant priešais uždarytą slėgio pusę (> 10 min.), vanduo siurblyje gali stipriai įkaisti ir nekontroliuojamai išsiveržti!

Atjunkite siurblį nuo tinklo ir leiskite siurbliui ir vandeniui atvėsti.
■ Siurblį vėl paleiskite tik pašalinę visus trūku-mus!

Pavojus susižaloti dėl karšto vandens gali kilti:

■ netinkamai jrengus,
■ uždarius slėgio pusę,
■ trūkstant vandens siurbiamojoje linijoje arba
■ sugedus slègio relei

Veiksmai

1. Atjunkite siurblj nuo tinklo ir leiskite atvesti si- urbliui.
2. Patikrinkite siurblj, jrengimą ir vandens lygi.
3. Siurblj vėl paleiskite tik pašalinę visus trūku-mus!

7 TECHNINĖ PRIEŽIŪRA

7.1 Oro slėgio resiveryje tikrinimas

i NUORODA Reguliariai tikrinkite oro slėgį resiveryje. Jis neturi nukristi žemiau 1,5 bar (žr. skirsnj „Paleidimas: oro slėgio resiveryje tikrinimas“).

1. Atjunkite siurblį nuo tinklo ir apsaugokite nuo pakartotinio jjungimo. Siurblys sustoja automatiškai.
2. Atidarykite slėginėje linijoje (10) esantį uždorį (vožtuvą, purškimo antgalį, vandens čiaupą).
3. Leiskite vandenj, kol siurblys visiškai ištuštės.
4. Atidarykite dangtį galinėje resiverio pusėje.
5. Oro siurbliu arba padangų pripūtimo pompa su slėgio indikatoriumi patikrinkite oro slėgį ties vož-tuvu. Prireikus pakoreguokite oro slėgį.
6. Vèl uždarykite dangtį galinėje resiverio pusėje.
7. Vèl paleiskite siurblj.

7.2 Siurblio valymas

i NUORODA Atlikus plaukimo baseino chloruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

1. Atjunkite siurblj nuo tinklo ir apsaugokite nuo pakartotinio jjungimo. Siurblys sustoja automatiškai.
2. Praplaukite siurblj švariu vandeniu.
3. Ikiškite tinklo kištuką i kištukinį lizda.
4. Ijunkite siurblį jungimo / išjungimo jungikliu. Siurblys paleidžiamas automatiškai.

7.3 Užsikišimų šalinimas

1. Atjunkite siurblj nuo tinklo ir apsaugokite nuo pakartotinio jjungimo.
2. Atjunkite siurbiamają liniją siurblio jėjime.
3. Prijunkite slėginę liniją prie vandens linijos.
4. Leiskite vandeniui tekėti per siurblio korpusą, kol pasišalins kamštis.
5. Trumpai jjungdami patikrinkite, ar siurblys laisvai sukasi.
6. Vél paleiskite siurblj, kaip aprašyta.

8 PAGALBA ATSIRADUS SUTRIKIMU

⚠️ PAVOJUS! Elektros smūgio pavojus! At- liekant darbus prie siurblio kyla elektros smūgio pavojus.

Prieš visus sutrikimų šalinimo darbus ištraukite tinklo kištuką.
■ Leiskite elektrikui pašalinti gedimus elektros įrangoje.

i NUORODA Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarnavimo tarnybą.

Sutrikimas Galima priežastis	Sprendimo būdas
Neveikia variklis. Užsiblokavęs	rotorius. Išvalykite siurblį. Atsuktuvu atsukite rotoriaus variklio veleną.
	Išjungė šiluminė relė. Patikrinkite	vandens lygį siurbimo pusėje. Leiskite atvėsti tiekiamam skysčiui. Suremontuokite arba pa-keiskite siurblį.
	Nėra tinklo įtampos. Patikrinkite	saugiklius, leiskite elek-trikui patikrinti elektros maitinimą.
Siurblys veikia, bet netiekia. Per žemas vandens lygis. Giliau panardinkite siurbiamają liniją.
Siurblys per dažnai jsijungia ir išsijungia.	Pažeista membrana. Leiskite AL	-KO techninės priežiūros tarnybai pakeisti membraną.
	Mažas oro slėgis resiveryje. Papildykite oro atsargas resiveryje. (Nustatykite 1,5 bar membranos pir-minį slėgį).
Siurblys neišsijungia esant uždarytai slėginei linijai.	Siurblys siurbia orą, vandens trūkumas siurbimo pusėje.	Išjunkite siurblį ir leiskite jam atvėsti.
Per mažas tiekiamas kiekis	Siurbimo pusėje per mažas vandens kiekis.	Sumažinkite siurblio galią, kad pride-rintumėte tiekiamą kiekį.
	Per mažas žarnos skersmuo. Naudokite didesnę slėginę liniją.
	Siurbimo pusės užsikimšimas. Pašalinkite nešvarumus siurbimo sri-tyje. Pakeiskite filtrą.
	Per didelis siurbimo aukštis. Patikrinkite siurbimo aukštį, atsižvel-kite į maks. siurbimo aukštį – žr. techninius duomenis.

9 SANDÉLIAVIMAS

1. Ištuštinkite siurbiamają (16) ir slėginę (10) linijas.
2. Išsukite išleidimo varžtą (8) ir išleiskite van- denį iš siurblio. Vandenį resiveryje (6) tuo pa- čiu metu stumia silfonas.
3. Vėl įsukite išleidimo varžtą (8) bei laikykite siurblį ir priedus nuo šalčio apsaugotoje vietoje.

NUORODA Kylant šalčio pavojui, sistemą visiškai ištuštinkite ir laikykite siurblį apsaugotoje nuo šalčio vietoje.

10 IŠMETIMAS

Elektriniai ir elektroniniai prietaisai néra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

Pakuotė, jrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

11 KLIENTU APTARNAVIMO TARNYBA / TECHNINÉS PRIEŽIŪROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete tokiu adresu: www.alko-garden.com/service-contacts Daugiau informacijos apie atsargines dalis rasite: www.alko-garden.com/spareparts

12 GARANTIJA

Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumu reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai;
■ jrenginys naudojamas ne pagal paskirtj.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.

Garantinis laikotarpis prasideda nuo dienos, kurią jrenginį pirmą kartą įsigyja galutinis vartotojas. Le-miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotajį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

13 ORIGINALIOS ES/EB ATITIKTIES DEKLARACIJOS VERTIMAS

Pareiškiame, kad šis rinkai pateiktos formos gaminys atitinka darniujų ES direktyvų, ES saugos standartų ir gaminiui taikomų standartų reikalavimus.

Gaminys

Už dokumentaciją atsakingas as- muo

Ismail Kabasakal

Ichenhauser Str. 14

D-89359 Kötz

Tipas

HW 3000 (INOX)

HW 3500 (INOX)

HW 3300 INOX

Garso galios lygis

EN ISO 3744

išmatuotas / garantuotasis

HW 3000 (INOX): 74 / 76 dB(A)

HW 3500 (INOX): 76 / 77 dB(A)

HW 3300 INOX: 76 / 77 dB(A)

ES direktyvos

2014/35/ES

2014/30/ES

2000/14/EB

2011/65/ES

2014/68/ES

Taikyti standartai

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Atitikties vertinimas

2000/14/EB Priedas V

CE

2015

EN 61000-3-2:2014

EN 61000-3-3:2014

Notifikuotoji įstaiga
