BRUKSANVISNING HW 3500 AL-KO

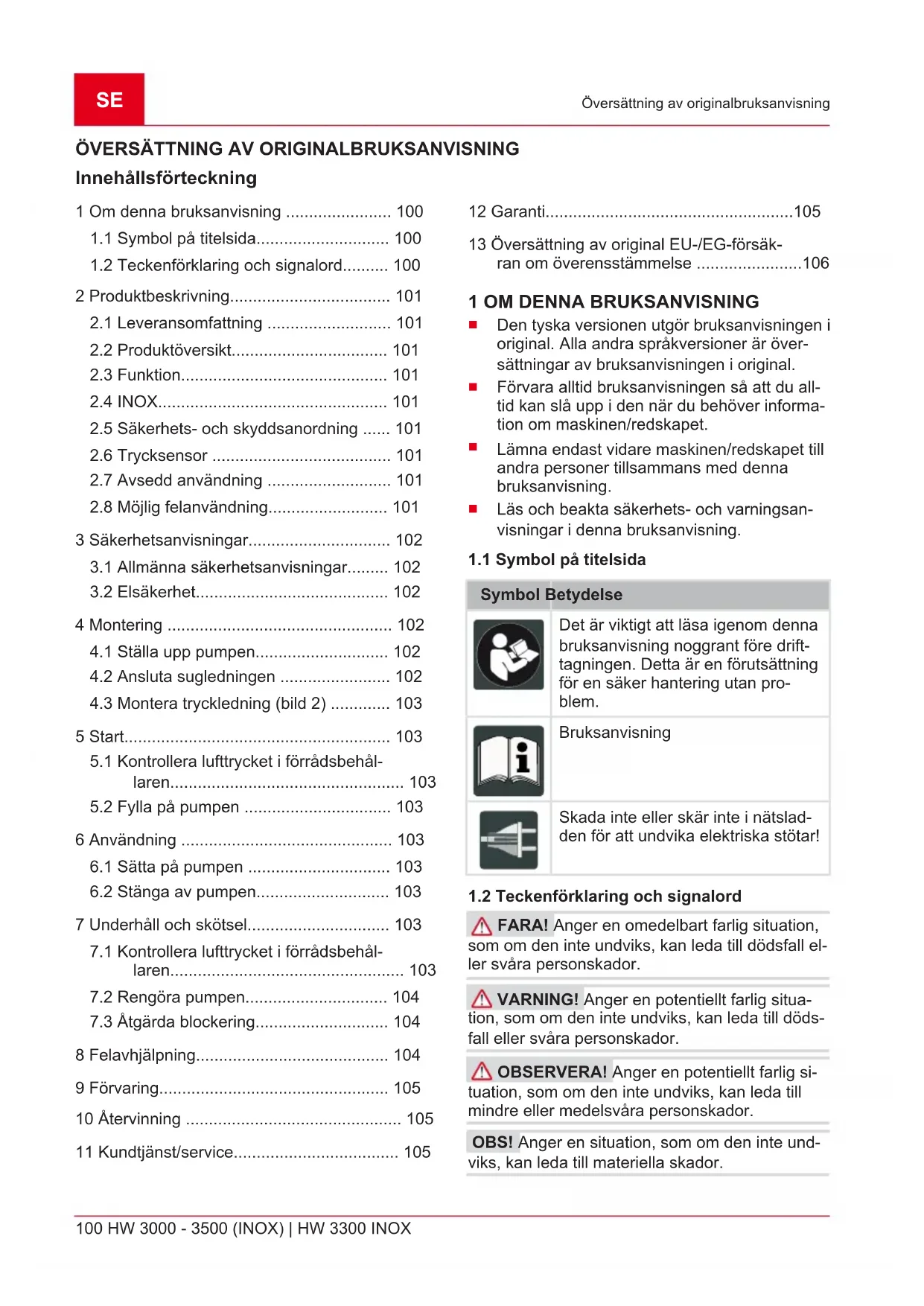

Innehållsförteckning

1 Om denna bruksanvisning 100

1.1 Symbol på titelsida.... 100
1.2 Teckenförklaring och signalord...... 100

2 Produktbeskrivning.... 101

2.1 Leveransomfattning 101
2.2 Produktöversikt.... 101
2.3 Funktion.... 101
2.4 INOX.... 101
2.5 Säkerhets- och skyddsanordning ..... 101
2.6 Trycksensor 101
2.7 Avsedd användning 101
2.8 Möjlig felanvändning.... 101

3 Säkerhetsanvisningar.... 102

3.1 Allmänna säkerhetsanvisningar...... 102
3.2 Elsäkerhet.... 102

4 Montering 102

4.1 Ställa upp pumpen.... 102
4.2 Ansluta sugledningen 102
4.3 Montera tryckledning (bild 2) ...... 103

5 Start.... 103

5.1 Kontrollera lufttrycket i förrådsbehållaren.... 103
5.2 Fylla på pumpen 103

6 Användning 103

6.1 Sätta på pumpen 103
6.2 Stänga av pumpen.... 103

7 Underhåll och skötsel.... 103

7.1 Kontrollera lufttrycket i förrådsbehäl- laren.... 103
7.2 Rengöra pumpen.... 104
7.3 Åtgärda blockering.... 104

8 Felavhjälpning.... 104
9 Förvaring.... 105
10 Återvinning 105
11 Kundtjänst/service.... 105

12 Garanti....105
13 Översättning av original EU-/EG-försäkran om överensstämmelse ....106

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du all-tid kan slå upp i den när du behöver informa-tion om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Skada inte eller skär inte i nätsladden för att undvika elektriska stötar!

1.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠️ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

I den här bruksanvisningen beskrivs olika modeller av pumpar. Identifiera din modell med hjälp av typskylten.

2.1 Leveransomfattning

Pumpen levereras med tryckbrytare, manometer och nätkabel.

2.2 Produktöversikt

Nr. Komponent

1 Pumpingång/sugledningsanslutning

2 Påfyllningsskruv

3 Pumputgång/tryckledningsanslutning

4 Motorhölje

5 Pumpfot

6 Förrådsbehållare

7 Manometer

8 Utsläppsskruv

9 Nätkabel

10 Tryckledning (tillbehör)

11 Vinkelnippel (tillbehör)

12 Packning (tillbehör)

13 Förbindelsenippel (tillbehör)

14 Packning (tillbehör)

15 Filter (tillbehör)

16 Sugledning (tillbehör)

2.3 Funktion

Apparaten används för vattenförsörjningen i hus och trädgård. Efter att apparaten har tagits i drift kopplar denna på och av pumpen beroende på trycket. Pumpen suger upp vattnet genom sugledningen och matar det till förrådsbehållaren. När förrådsbehållaren har fyllts stängs pumpen av igen. Tas vatten ut sätts pumpen automatiskt på igen och matar vattnet till tappstället. Sedan fylls förrådsbehållaren igen.

2.4 INOX

Pumpar med beteckningen "INOX" är gjorda av rostfritt stål. Konstruktion och funktion berörs inte av det.

2.5 Säkerhets- och skyddsanordning

Termoskyddsbrytare

Pumpen är utrustad med en termoskyddsbrytare som stänger av motorn vid överhettning. Efter en nedkylningsfas på ca 15-20 minuter startar pumpen automatiskt igen.

2.6 Trycksensor

Pumpen är utrustad med en trycksensor. Via denna sensor stängs pumpen automatiskt av resp. sätts på när det inställda trycket nås.

■ Inställt tryck: se den tekniska informationen.

2.7 Avsedd användning

Pumpen är avsedd för privat användning i hus och trädgård. Den får endast användas inom de användningsbegränsningar som anges i den tekniska informationen.

Pumpen är lämplig för:

■ Bevattning av trädgårds- och tomtytor
■ Vattenförsörjning inomhus
■ Tryckhöjning av vattenförsörjningen.

i ANMÄRKNING Vid tryckhöjningen av vattenförsörjningen ska de lokala föreskrifterna beaktas. Du får information från din VVS-installatör.

Pumpen är uteslutande till för att mata följande vätskor:

■ klart vatten, regnvatten

All annan användning anses som icke avsedd användning.

2.8 Möjlig felanvändning

Pumpen får inte användas i permanent drift. Den är inte avsedd att pumpa:

dricksvatten
saltvatten
livsmedel
■ smutsvatten med pappers- och textilandelar
■ aggressiva medier, kemikalier
frätande, brandfarliga, explosiva eller gasformiga vätskor
■ vätskor som är varmare än 35°C
■ vatten som innehåller sand samt slitande vätskor.

3 SÄKERHETSANVISNINGAR

⚠️ FARA! Fara vid beröring av spänningsförande delar! En dåligt fungerande pump eller förlängningssladd kan orsaka allvarliga skador!

Dra ur kontakten från elnätet omedelbart.
■ Anslut utrustningen via en FI-skyddsbrytare med en nominell felström < 30 mA.

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

⚠ OBSERVERA! Risk för personskador av hett vatten Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
■ Kontrollera vattennivån på sugsidan.
■ Kontrollera att ledningarna är täta.
- Kontrollera installationen av sug- och tryckledningen.
■ Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

3.1 Allmänna säkerhetsanvisningar

Denna apparat kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och om de risker som kan uppstå. Barn får inte leka med utrustningen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
■ Lyft, transportera eller fäst aldrig pumpen i nätkabeln. Dra aldrig i själva nätkabeln för att dra ut stickkontakten ur uttaget.
Egenmäktiga förändringar eller ombyggnader på pumpen är förbjudna. Reparationer får endast utföras av vår kundtjänst.
Dra alltid ur stickkontakten inför arbeten på utrustningen. Skydda stickkontakten mot fukt.

Pumpen och förlängningskabeln får bara användas i tekniskt felfritt skick. Det är förbjudet att använda skadade utrustningar.
Se till att upprätthålla ett säkerhetsavständ och stäng av pumpen när djur kommer i dess närhet.

3.2 Elsäkerhet

Pumpen får inte vara igång om personer uppehåller sig i poolen eller trädgårdsdammen.
Husets nätspänning måste stämma överens med uppgifterna om nätspänning i Tekniska data. Använd inte någon annan försörjnings-spänning.
■ Apparaten får endast drivas i en elektrisk anordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. En jordfelsbrytare med 10 A måste installeras som säkring.
Använd endast förlängningskablar som är avsedda för utomhusanvändning - min. tvärarea 3 x 1,5 mm² av kvalitet H07RN-F enl. DIN 57282/57245 med strilsäkra anslutningsdon. Rulla alltid ut kabeltrumman helt.
■ Kontrollera anslutningskabels skick innan maskinen används.

4 MONTERING

4.1 Ställa upp pumpen

1. Förbered en slät och fast uppställningsyta.
2. Ställ upp pumpen vågrätt och översvämningssäkert.
3. Pumpen måste vara skyddad från regn och direkta vattenstrålar.

i ANMÄRKNING I den dagliga driften (automatisk drift) måste du med hjälp av lämpliga åtgärder utesluta att störningar på pumpen leder till följdskador pga. att rummet översvämmas.

H ANMÄRKNING Vi rekommenderar att du monterar flexibla ledningar på pumpingången. På så sätt kan inget mekaniskt tryck eller dragkrafter påverka pumpen.

1. Välj sugledningens längd så att pumpen inte kan arbeta torrt. Sugledningen måste alltid vara minst 30 cm under vattenytan.
2. Anslut sugledningen. Se till att anslutningen är tät utan att gängorna skadas.
3. Lägg alltid sugledningen stigande.

i ANMÄRKNING Är uppsugningshöjden mer än 4 m måste du montera en sugslang med en diameter som är större än 1". Vi rekommenderar att ett suggarnityr från AL-KO med sugslang, sugsil och returflödesstopp används. Fråga din återförsäljare.

4.3 Montera tryckledning (bild 2)

1. Skruva in förbindelsenippeln (13) inkl. packning (14) i pumputgången (3).
2. Skruva fast vinkelnippeln (11) inkl. packning (12) på förbindelsenippeln (13) och vrid sedan vinkelnippeln i önskad riktning.
3. Fäst tryckledningen (10) på vinkelnippeln (11).
4. Öppna alla förslutningar som finns i tryckledningen (ventiler, munstycken, vattenkran).

5 START

5.1 Kontrollera lufttrycket i förrådsbehållaren

OBS! Risk för skador på utrustningen! Pumpen får endast tas i drift när membranförrådstrycket i förrådsbehållaren uppgår till 1,5 -

1,7 bar. Ett annat membranförrådstryck kan leda till utrustningsskador.

- Kontrollera lufttrycket på ventilen på baksidan av förrådsbehållaren före idrifttagningen.

1. Öppna skyddet på förrådsbehållarens baksi- da.
2. Kontrollera lufttrycket på ventilen med hjälp av en luftpump eller däckpåfyllare med tryckindikering.
3. Korrigera lufttrycket till 1,5 - 1,7 bar vid behov.
4. Stäng skyddet på förrådsbehållarens baksida.
5. Ta pumpen i drift.

5.2 Fylla på pumpen

OBS! Risk för skador på utrustningen! Torrgång förstör pumpen!

Pumpen måste före varje idrifttagning fyllas helt med vatten så att den kan börja suga direkt.

1. Öppna påfyllningsskruven (2) med filternyckeln (19/A). (Inte vid INOX)
2. Fyll på vatten via påfyllningsskruven tills pumphuset har fyllts.
3. Skruva in påfyllningsskruven. (Inte vid INOX)

6 ANVÄNDNING

6.1 Sätta på pumpen

1. Öppna alla förslutningar som finns i tryckledningen (10) (ventil, munstycke, vattenkran).
2. Sätt i anslutningskabelns stickkontakt i stickuttaget. Pumpen börjar pumpa.
3. Stäng förslutningen som finns i tryckledningen när vattnet som släpps ut inte längre innehåller luft.

- Pumpen stängs automatiskt av efter tryck-uppbyggningen och när avstängningstrycket har nätts.

■ Pumpen är driftklar.

6.2 Stänga av pumpen

1. Dra ut strömkontakten ur väggdosan.
2. Stäng alla förslutningar som finns i tryckledningen.

⚠ OBSERVERA! Risk för personskador av hett vatten Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

Det kan uppstå skaderisk p.g.a. varmt vatten vid:

■ felaktig installation
■ stängd trycksida
■ vattenbrist i sugledningen eller
■ defekt tryckbrytare.

Tillvägagångssätt

1. Skilj pumpen från nätet och låt pumpen och vattnet svalna.
2. Kontrollera pumpen, installationen och vat- tennivån.
3. Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

7 UNDERHÅLL OCH SKÖTSEL

7.1 Kontrollera lufttrycket i förrådsbehållaren

i ANMÄRKNING Kontrollera lufttrycket i för-rådsbehållaren regelbundet. Det får inte underskrida 1,5 bar (se avsnittet "Idrifttagning: Kontrollera lufttrycket i förrådsbehållaren").

1. Skilj pumpen från nätet och spärra den mot återtillkoppling. Pumpen stannar automatiskt.

2. Öppna alla förslutningar som finns i tryckledningen (10) (ventil, munstycke, vattenkran).

3. Tappa av vattnet tills pumpen är helt tömd.
4. Öppna skyddet på förrådsbehållarens baksida.
5. Kontrollera lufttrycket på ventilen med hjälp av en luftpump eller däckpåfyllare med tryckindikering. Korrigera lufttrycket vid behov.
6. Stäng skyddet på förrådsbehållarens baksida.
7. Ta pumpen i drift igen.

7.2 Rengöra pumpen

i ANMÄRKNING Efter pumpning av klorhaltigt poolvatten eller vätskor som lämnar rester måste pumpen spolas igenom med rent vatten.

1. Skilj pumpen från nätet och spärra den mot återtillkoppling. Pumpen stannar automatiskt.
2. Spola igenom pumpen med rent vatten.
3. Sätt in stickkontakten i stickuttaget.
4. Sätt på pumpen med strömbrytaren. Pumpen startar automatiskt.

7.3 Åtgärda blockering

1. Skilj pumpen från nätet och spärra den mot återtillkoppling.
2. Ta bort sugledningen från pumpingången.
3. Anslut tryckledningen till vattenledningen.
4. Låt vattnet arbeta igenom pumphuset tills blockeringen har lösts upp.
5. Slå på pumpen kort för att kontrollera om pumpen roterar fritt.
6. Ta pumpen i drift enligt beskrivningen ovan.

8 FELAVHJÄLPNING

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

i ANMÄRKNING Vid fel som inte kan åtgärdas ska du vända dig till vår ansvariga kundtjänst.

Störning Möjlig orsak Avhjälpning
Motorn går inte. Löphjulet är blockerat. Rengör pumpen. Vrid loss löphjulets motoraxel med en skruvmejsel.
Det föreligger ingen nätspänning.		Kontrollera säkringarna och låt en elektriker kontrollera strömförsörjningen.
Pumpen arbetar, men matar inget.	Vattennivån är för låg. Sänk ned sugslangen djupare.
	Pumpen suger in luft i sugledningen.	Kontrollera att alla anslutningsledningens förbindelser är täta. Byt ut packningsringen.
	Pumpen suger luft. Kontrollera att alla anslutningsförbindelser och locket till filtret är täta.
	Blockering på sugsidan. Ta bort smuts i insugningsområdet.
	Tryckledningen är stängd. Öppna tryckledningen.
	Pumpen har gått torrt. Fyll pumphöljet med vatten.
Pumpen sätts på och stängs av för ofta.	Membranet är skadat. Låt AL-KO Service byta ut membranet.
	Lågt lufttryck i förrådsbehållaren.	Fyll på luft i förrådsbehållaren. (Ställ in membranförtrycket på 1,5 bar).
Pumpen stängs inte av när tryckledningen är stängd.	Pumpen suger luft; vattenbrist på sugsidan.	Stäng av pumpen och låt den svalna.
För liten pumpningsmängd För	liten vattenmängd på sug-sidan.	Stryp pumpen för att anpassa mat-ningsmängden.
	Slangens diameter är för liten.	Använd en större tryckledning.
	Blockering på sugsidan. Ta bort	smuts i insugningsområdet.Byt ut filtret.
	Sughöjden är för stor. Kontrollera	sughöjden, beakta den maximala sughöjden - se den teknis-ka informationen.

9 FÖRVARING

1. Töm sug- (16) och tryckledningen (10).
2. Skruva ut tömningsskruven (8) och låt vattnet rinna ut ur pumpen. Vattnet i förrådsbehållaren (bild 6) trycks samtidigt ut av luftbälgen.
3. Skruva in tömningsskruven (8) igen och förvara pumpen och tillbehöret på en frostfri plats.

i ANMÄRKNING Vid fara för frost måste pumpen tömmas helt och förvaras på frostskyddad plats.

10 ÅTERVINNING

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

11 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.

Kontaktinformation finns på internet: www.alko-garden.com/service-contacts

Du hittar mer reservdelsinformation på: www.alko-garden.com/spareparts

12 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

13 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt

Hushållsvattenverk

Serienummer

G3043045

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Befullmäktigad för dokumentation

Ismail Kabasakal

Ichenhauser Str. 14

D-89359 Kötz

Typ

HW 3000 (INOX)

HW 3500 (INOX)

HW 3300 INOX

Ljudnivå

EN ISO 3744

uppmätt/garanterad

HW 3000 (INOX): 74 / 76 dB(A)

HW 3500 (INOX): 76 / 77 dB(A)

HW 3300 INOX: 76 / 77 dB(A)

EU-direktiv

2014/35/EU

2014/30/EU

2000/14/EG

2011/65/EU

2014/68/EU

Bedömning av överensstämmelse

2000/14/EG Bilaga V

2015

Applicerade normer

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Anmält organ
