KASUTUSJUHEND HW 3500 AL-KO

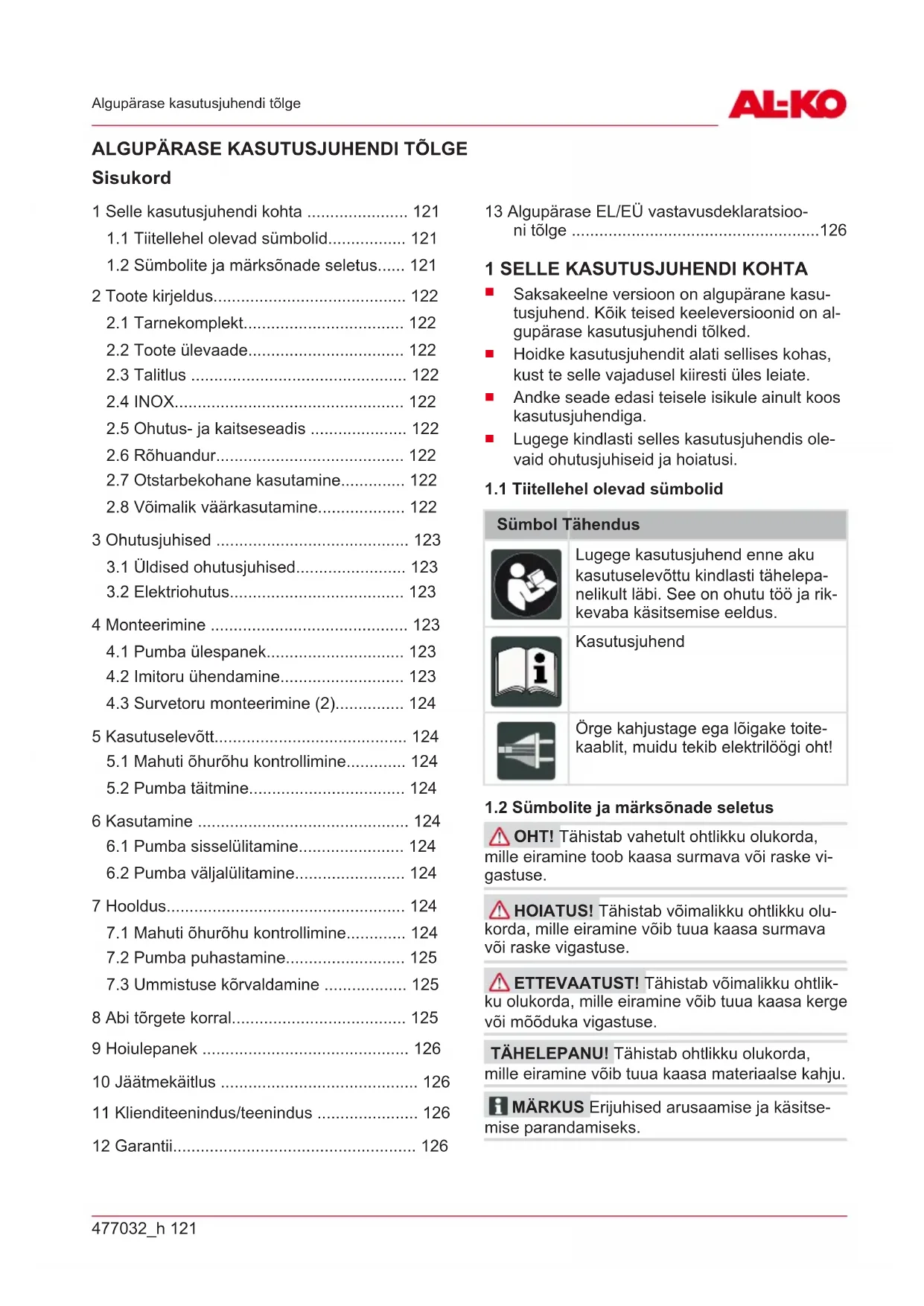

1.1 Tiitellehel olevad sümbolid................. 121

1.2 Sümbolite ja märksõnade seletus...... 121

2.8 Võimalik väärkasutamine................... 122

7.3 Ummistuse kõrvaldamine .................. 125

Saksakeelne versioon on algupärane kasu- tusjuhend. Kõik teised keeleversioonid on al- gupärase kasutusjuhendi tõlked.

Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.

Lugege kindlasti selles kasutusjuhendis ole- vaid ohutusjuhiseid ja hoiatusi.

1.1 Tiitellehel olevad sümbolid

Sümbol Tähendus Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepa- nelikult läbi. See on ohutu töö ja rik- kevaba käsitsemise eeldus. Kasutusjuhend Örge kahjustage ega lõigake toite- kaablit, muidu tekib elektrilöögi oht!

1.2 Sümbolite ja märksõnade seletus

OHT! Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vi- gastuse. HOIATUS! Tähistab võimalikku ohtlikku olu- korda, mille eiramine võib tuua kaasa surmava või raske vigastuse. ETTEVAATUST! Tähistab võimalikku ohtlik- ku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse. TÄHELEPANU! Tähistab ohtlikku olukorda, mille eiramine võib tuua kaasa materiaalse kahju. MÄRKUS Erijuhised arusaamise ja käsitse- mise parandamiseks.EE

122 HW 3000 - 3500 (INOX) | HW 3300 INOX

Toote kirjeldus 2 TOOTE KIRJELDUS Selles kasutusjuhendis kirjeldatakse bensiinipum- pade eri mudeleid. Tehke oma mudel kindlaks tüübisildi järgi.

Pump tarnitakse koos survelüliti, manomeetri ja toitekaabliga.

Seadet kasutatakse veevarustuseks nii hoonesi- seselt kui ka hooneväliselt. Pärast kasutuselevõt- tu lülitab seade sõltuvalt survest sisse ja välja. Pump imeb vett imitoru kaudu ja pumpab seda mahutisse. Kui mahuti on täidetud, lülitub pump taas välja. Vee võtmisel lülitub pump automaat- selt uuesti sisse ja pumpab vett võtukohani. See- järel täidetakse mahuti uuesti.

Tähisega „INOX“ pumbad tarnitakse roosteva- bast terasest mudelitena. See ei puuduta ehitust ja toimimist.

2.5 Ohutus- ja kaitseseadis

Termokaitselüliti Pumbal on termokaitselüliti, mis lülitab mootori ülekuumenemise korral välja. Pärast umbes 15– 20 minuti pikkust jahutusfaasi lülitub pump ise uuesti sisse.

Pump on varustatud rõhuanduriga. Selle anduri abil lülitub pump pärast seadistatud rõhu saavu- tamist automaatselt välja ja sisse.

Seadistatud rõhk: vt tehnilisi andmeid

2.7 Otstarbekohane kasutamine

Pump on mõeldud oma tarbeks kasutamiseks majas ja aias. Seda tohib kasutada üksnes ette- nähtud kasutuspiirides kooskõlas tehniliste and- metega. Pump sobib järgmiseks otstarbeks:

veevarustussurve suurendamine. MÄRKUS Veevarustuse rõhu suurendamisel järgige kohalikke kehtivaid eeskirju. Teavet saate oma sanitaartehnikult. Pump sobib üksnes järgmiste vedelike pumpami- seks:

2.8 Võimalik väärkasutamine

Pumpa ei tohi kasutada püsivalt. Pump ei sobi al- ljärgnevate ainete pumpamiseks:

Paberi- ja tekstiilisisaldusega heitvesi

söövitavad, tuleohtlikud, plahvatusohtlikud või gaase eritavad vedelikud

üle 35 °C temperatuuriga vedelikud

liiva sisaldav vesi ja abrasiivsed vedelikud477032_h 123 Ohutusjuhised 3 OHUTUSJUHISED OHT! Oht pinget juhtivate osade puudu- tamisel! Pumba või pikenduskaabli defekt võib tekitada raskeid vigastusi!

Lahutage pistik kohe võrgust.

Soovitame kasutada seadme ühendamiseks FI-kaitselülitit nimirikkevooluga <30mA. HOIATUS! Kehavigastuste oht. Vigased ja väljalülitatud ohutus- ja kaitseseadised võivad te- kitada raskeid vigastusi.

Laske vigased ohutus- ja kaitseseadised re- montida.

Ärge blokeerige ohutus- ja kaitseseadiseid. ETTEVAATUST! Kuum vesi võib tekitada vigastusi Pikemal käitamisel suletud survepoole- ga (>10min) võib pumbas olev vesi tugevalt kuumeneda ja kontrollimatult lekkida!

Lahutage pump toitevõrgust ning laske pum- bal ja veel maha jahtuda.

Võtke pump uuesti kasutusele alles pärast kõigi puuduste kõrvaldamist!

Seadet tohivad kasutada lapsed alates 8. eluaastast ning vähenenud füüsiliste, sen- soorsete ja vaimsete võimetega või puudulike kogemuste ja teadmistega isikud üksnes ju- hul, kui neid jälgitakse või neid on juhendatud pumpa ohutult kasutama ja pumbast tulene- vaid ohte mõistma. Lapsed ei tohi seadmega mängida. Lapsed ei tohi pumpa ilma järele- valveta puhastada ega hooldada.

Väga tugevate ja keeruliste piirangutega isi- kutel võivad olla siin kirjeldatutest erinevad vajadused.

Pumpa ei tohi kunagi tõsta, transportida ega kinnitada toitekaablist. Ärge hoidke pistiku la- hutamisel toitevõrgust kinni toitekaablist.

Pumba omavoliline modifitseerimine ja ümbe- rehitamine on keelatud. Remonditöid tohivad teha üksnes meie klienditeeninduse töötajad.

Seadme kallal tööde tegemisel tõmmake toi- tepistikust. Kaitske toitepistikut niiskuse eest.

Pumpa ja pikenduskaablit tohib kasutad üks- nes tehniliselt laitmatus seisukorras! Kahjus- tunud seadmeid ei tohi kasutada.

Püsige loomadest ohutul kaugusel või lülita- ge pump välja, kui sellele lähenevad loomad.

Kui inimesed on basseinis või aiatiigis, ei tohi pumpa kasutada.

Hoone võrgupinge peab langema kokku teh- nilistes andmetes oleva võrgupinge andmete- ga, ärge kasutage muud toitepinget.

Seadet tohib kasutada ainult elektrisüstee- mis, mis vastab standardile DIN/VDE 0100, osa 737, 738 ja 702. Kaitseks tuleb juhtmele paigaldada 10 A kaitselüliti.

Kasutage üksnes pikenduskaableid, mis on ette nähtud kasutamiseks välistingimustes - kasutage vaid direktiivile DIN 57282/57245 vastavat kummikaablit H07RN-F, mille juht- me läbimõõt on 3x1,5mm

. Kerige kaablid trumlilt alati täielikult lahti.

Kontrollige pikenduskaabli seisukorda enne iga kasutuselevõttu. 4 MONTEERIMINE

2. Paigaldage pump horisontaalselt ja üleujutus-

Pump peab olema vihma ja otsese veejoa eest kaitstud. MÄRKUS Igapäevase töö ajal (automaatre- žiim) tuleb sobivate meetmete abil välistada pumba tõrgete tõttu tekkivast üleujutusest tulenev kahju.

4.2 Imitoru ühendamine

MÄRKUS Soovitame paigaldada pumba sis- sepääsule painduvad torud. Nii ei rakendu pum- bale mehaaniline surve ega tõmbejõud.

1. Valige imitoru pikkus nii, et pump ei saaks

kuivalt töötada. Imitoru peab olema alati vä- hemalt 30cm allpool veepinda.

2. Ühendage imitoru. Jälgige, et ühendus oleks

lekkekindel, kuid keere ei saaks kahjustada.

3. Paigaldage imitoru alati tõusvana.

MÄRKUS Kui sisseimukõrgus on üle 4m, tuleb paigaldada sisseimuvoolik läbimõõduga üle 1 tolli. Soovitame kasutada AL-KO sisseimutarvi- kuid, mis koosnevad sisseimuvoolikust, sisseimu- filtrist ja tagasivoolustopperist. Küsige seda vas- tavast kauplusest.EE

1. Keerake ühendusnippel (13) koos tihendiga

(14) pumbaväljundisse (3).

2. Kerake nurganippel (11) koos tihendiga (12)

ühendusniplile (13) ja keerake nurganippel soovitud suunda.

3. Kinnitage survetoru (10) nurganiplile (11).

4. Avage kõik survetorus olevad sulgurid (kla-

pid, pihustid, veekraan). 5 KASUTUSELEVÕTT

5.1 Mahuti õhurõhu kontrollimine

TÄHELEPANU! Seadme kahjustuste oht! Pumpa tohib kasutusele võtta ainult siis, kui membraanmahutirõhk mahutis on 1,5–1,7 bar. Muu membraanmahutirõhk võib põhjustada seadmel kahjustusi.

Kontrollige enne kasutuselevõttu mahuti ta- gaküljel oleva ventiili abil õhurõhku.

1. Avage mahuti tagaküljel olev kate.

2. Kontrollige õhurõhku ventiilil õhupumba või

rõhunäidikuga rehvipumbaga.

3. Vajadusel korrigeerige õhurõhk väärtusele

5. Võtke pump kasutusele.

TÄHELEPANU! Seadme kahjustuste oht! Kuivalt töötamine lõhub pumpa!

Pump tuleb enne iga kasutuselevõttu kuni ülevooluni veega täita, et pump saaks kohe vett sisse imeda.

1. Avage täitekruvi (2) filtrivõtmega (19/A). (Ei

2. Lisage täitekruvi kaudu vett, kuni pumbakor-

3. Keerake täitekruvi sisse. (Ei kehti INOXi koh-

1. Avage kõik survetorus (10) olevad sulgurid

(klapp, pihusti, veekraan).

2. Ühendage ühenduskaabli toitepistik pistiku-

pessa. Pump hakkab pumpama.

3. Sulgege survetorus olev sulgur, kui väljuvas

vees ei ole enam õhku.

Pump lülitub pärast rõhu moodustumist ja väljalülitussurve saavutamist automaatselt välja.

Pump on kasutusvalmis.

6.2 Pumba väljalülitamine

1. Eemaldage toitepistik pistikupesast.

2. Sulgege kõik survetorus olevad sulgurid.

ETTEVAATUST! Kuum vesi võib tekitada vigastusi Pikemal käitamisel suletud survepoole- ga (>10min) võib pumbas olev vesi tugevalt kuumeneda ja kontrollimatult lekkida!

Lahutage pump toitevõrgust ning laske pum- bal ja veel maha jahtuda.

Võtke pump uuesti kasutusele alles pärast kõigi puuduste kõrvaldamist! Vigastusoht kuuma vee tõttu võib tekkida:

imitoru veepuuduse või

vigase survelüliti tõttu. Toimimine

1. Lahutage pump võrgust ning laske pumbal ja

2. Kontrollige pumpa, paigaldust ja veetaset.

3. Võtke pump uuesti kasutusele alles pärast

kõigi puuduste kõrvaldamist! 7 HOOLDUS

7.1 Mahuti õhurõhu kontrollimine

MÄRKUS Kontrollige regulaarselt mahuti õhurõhku. See ei tohi jääda alla 1,5 bar (vt jaotist „Kasutuselevõtt: mahuti õhurõhu kontrollimine“).

1. Lahutage pump toitvõrgust ja kindlustage sis-

selülitamise vastu. Pump seiskub automaaselt.

3. Laske vesi välja, kuni pump on täiesti tühi.

4. Avage mahuti tagaküljel olev kate.

5. Kontrollige õhurõhku ventiilil õhupumba või rõ-

hunäidikuga rehvipumbaga. Vajadusel korrigeeri- ge õhurõhku.

6. Sulgege mahuti tagaküljel olev kate.

7. Võtke pump uuesti kasutusele.477032_h 125

MÄRKUS Pärast kloori sisaldava basseini- vee või jääke jätvate vedelike pumpamist tuleb pumpa loputada puhta veega.

1. Lahutage pump toitvõrgust ja kindlustage sis-

selülitamise vastu. Pump seiskub automaa- selt.

2. Loputage pumpa puhta veega.

3. Ühendage toitepistik pistikupessa.

4. Lülitage pump sisse/välja-lülitiga sisse. Pump

käivitub automaaselt.

7.3 Ummistuse kõrvaldamine

1. Lahutage pump toitvõrgust ja kindlustage sis-

4. Laske veel läbi pumbakorpuse voolata, kuni

5. Kontrollige lühikese sisselülitamisega, kas

pump pöörleb vabalt.

6. Võtke pump kirjeldatud viisil uuesti kasutuse-

OHT! Elektrilöögi oht! Pumba kallal tööta- misel on oht saada elektrilöök.

Tõrgete kõrvaldamiseks tõmmake võrgupistik enne kõiki töid välja.

Elektrisüsteemi vead laske kõrvaldada elekt- rikul. MÄRKUS Tõrgete puhul, mida ei ole võima- lik kõrvaldada, pöörduge meie pädeva klienditee- ninduse poole. Rike Võimalik põhjus Lahendus Mootor ei tööta. Rootor on blokeerunud. Puhastage pump. Keerake jooksu- ratta mootorivõll kruvikeerajaga lahti. Termolüliti lülitus välja. Kontrollige sisseimupoole veetaset. Laske pumbataval vedelikul maha jahtuda. Teke pump korda või vahe- tage välja. Võrgupinge puudub. Kontrollige kaitsmeid, laske toiteva- rustust kontrollida elektrikul. Pump töötab, kuid ei pumpa. Veetase liiga madal. Sukeldage imitoru sügavamale. Pump imeb imitorusse õhku. Kontrollige imitoru kõigi ühenduste lekkekindlust. Vahetage rõngastihend välja. Pump imeb õhku. Kontrollige kõigi ühenduste ja filtri- kaane lekkekindlust. Sisseimupoolel on ummistus. Eemaldage mustus imemispiirkon- nast. Survetoru suletud. Avage survetoru. Pump on kuivaks töötanud. Täitke pumbakorpus veega. Pump lülitub liiga tihti sisse ja välja. Membraan on kahjustunud. Laske membraan AL-KO teenindu- sel välja vahetada. Madal õhurõhk mahutis. Lisage mahutisse õhku. (Seadke membraanirõhk 1,5 baarile.) Pump ei lülitu suletud surve- toru korral välja. Pump imeb õhku, sisseimu- poolne veepuudus. Lülitage pump välja ja laske sellel maha jahtuda.EE

126 HW 3000 - 3500 (INOX) | HW 3300 INOX

Hoiulepanek Rike Võimalik põhjus Lahendus Pumbatav hulk on liiga väike. Sisseimupoolel on liiga väike veekogus. Drosseldage pump pumbatava ko- guse kohandamiseks. Vooliku läbimõõt on liiga väike. Kasutage suuremat survetoru. Sisseimupoolel on ummistus. Eemaldage mustus imemispiirkon- nast. Vahetage filter välja. Sisseimukõrgus liiga suur. Kontrollige sisseimukõrgust, jälgige max sisseimukõrgust – vt tehnilisi andmeid. 9 HOIULEPANEK

1. Tühjendage imi- (16) ja survetoru (10).

2. Keerake väljalaskekruvi (8) välja ja laske veel

pumbast välja voolata. Mahutis (6) olev vesi lastakse samal ajal õhkkompensaatorist väl- ja.

3. Keerake väljalaskekruvi (8) uuesti sisse ning

hoiustage pumpa ja tarvikuid külmumise eest kaitstuna. MÄRKUS Külmumisohu korral tuleb süs- teem täielikult tühjendada ja pumpa külmumis- kindlas kohas hoida.

Elektri- ja elektroonikaseadmeid ei tohi vi- sata olmejäätmete hulka, vaid tuleb sortee- rida! Pakend, seade ja tarvikud on valmistatud taaska- sutatavatest materjalidest ning need tuleb vasta- valt sellele suunata jäätmekäitlusesse. 11 KLIENDITEENINDUS/TEENINDUS Garantiid, remonti ja varuosi puudutavates küsi- mustes pöörduge lähimasse AL-KOteenindusse. Nende kontaktandmed leiate internetist aadressi- le: www.al-ko.com/service-contacts 12 GARANTII Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaja jooksul oma äranä- gemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi sea- dustest. Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:

kasutusjuhendi järgimine;

asjatundlik käsitsemine;

originaalvaruosade kasutamine. Garantii kaotab kehtivuse alljärgnevatel juhtudel:

mitteotstarbekohane kasutamine. Garantii ei hõlma:

loomulikust kulumisest tulenevaid värvikahjustusi,

kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga Garantiiaeg algab ostu sooritamisega esimese lõppkasutaja poolt. Määrava tähtsusega on ostutšeki kuupäev. Pöörduge selle garantiideklaratsiooni ja ostutšekiga edasimüüja või lähima volitatud kliendi- teeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt müüja vastu esitatavaid seaduse- ga ettenähtud kvaliteedikaebusi. 13 ALGUPÄRASE EL/EÜ VASTAVUSDEKLARATSIOONI TÕLGE Kinnitame käesolevaga, et see toode täidab turul levitataval kujul ühtlustatud ELi direktiivide, ELi ohu- tusstandardite ja tootepõhiste standardite nõudeid.477032_h 127 Algupärase EL/EÜ vastavusdeklaratsiooni tõlge Toode Veeautomaat Seerianumber G3043045 Tootja AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Dokumentatsiooni eest vastutav isik Ismail Kabasakal Ichenhauser Str. 14 D-89359 Kötz Tüüp HW 3000 (INOX) HW 3500 (INOX) HW 3300 INOX Müravõimsuse tase EN ISO 3744 mõõdetud/garanteeritud HW 3000 (INOX): 74 / 76 dB(A) HW 3500 (INOX): 76 / 77 dB(A) HW 3300 INOX: 76 / 77 dB(A) ELi direktiivid 2014/35/EL 2014/30/EL 2000/14/EÜ 2011/65/EL 2014/68/EL Vastavushinnang 2000/14/EÜ Lisa V
