KÄYTTÖOHJE HW 3500 AL-KO

1 Tietoa käyttöohjeesta.... 114

1.1 Kansilehden symbolit.... 114
1.2 Merkkien selitykset ja huomiosanat... 114

2 Tuotekuvaus.... 115

2.1 Toimitussisältö.... 115
2.2 Tuotteen yleiskuva.... 115
2.3 Toiminta.... 115
2.4 INOX.... 115
2.5 Turva- ja suojalaite 115
2.6 Paineanturi.... 115
2.7 Käyttötarkoitus.... 115
2.8 Mahdollinen vääränlainen käyttö ..... 115

3 Turvallisuusohjeet 116

3.1 Yleiset turvallisuusohjeet 116
3.2 Sähköturvallisuus.... 116

4 Asennus 116

4.1 Pumpun asettaminen paikalleen...... 116
4.2 Imujohdon liittäminen.... 116
4.3 Painejohdon asennus (2)...... 117

5 Käyttöönotto.... 117

5.1 Välisäiliön ilmanpaineen tarkistami- nen.... 117
5.2 Pumpun täyttö.... 117

6 Käyttö.... 117

6.1 Pumpun kytkeminen päälle.... 117
6.2 Pumpun kytkeminen pois päältä...... 117

7 Huolto ja hoito 117

7.1 Välisäilion ilmanpaineen tarkistaminen.... 117
7.2 Pumpun puhdistaminen.... 118
7.3 Tukoksen poistaminen.... 118

8 Ohjeet häiriötilanteissa.... 118
9 Säilytys.... 119
10 Hävittäminen 119
11 Asiakaspalvelu ja huolto.... 119

12 Takuu ja tuotevastuu ....119
13 Alkuperäisen EU-/EY-vaatimustenmukaisuusvakuutuksen käännös ....120

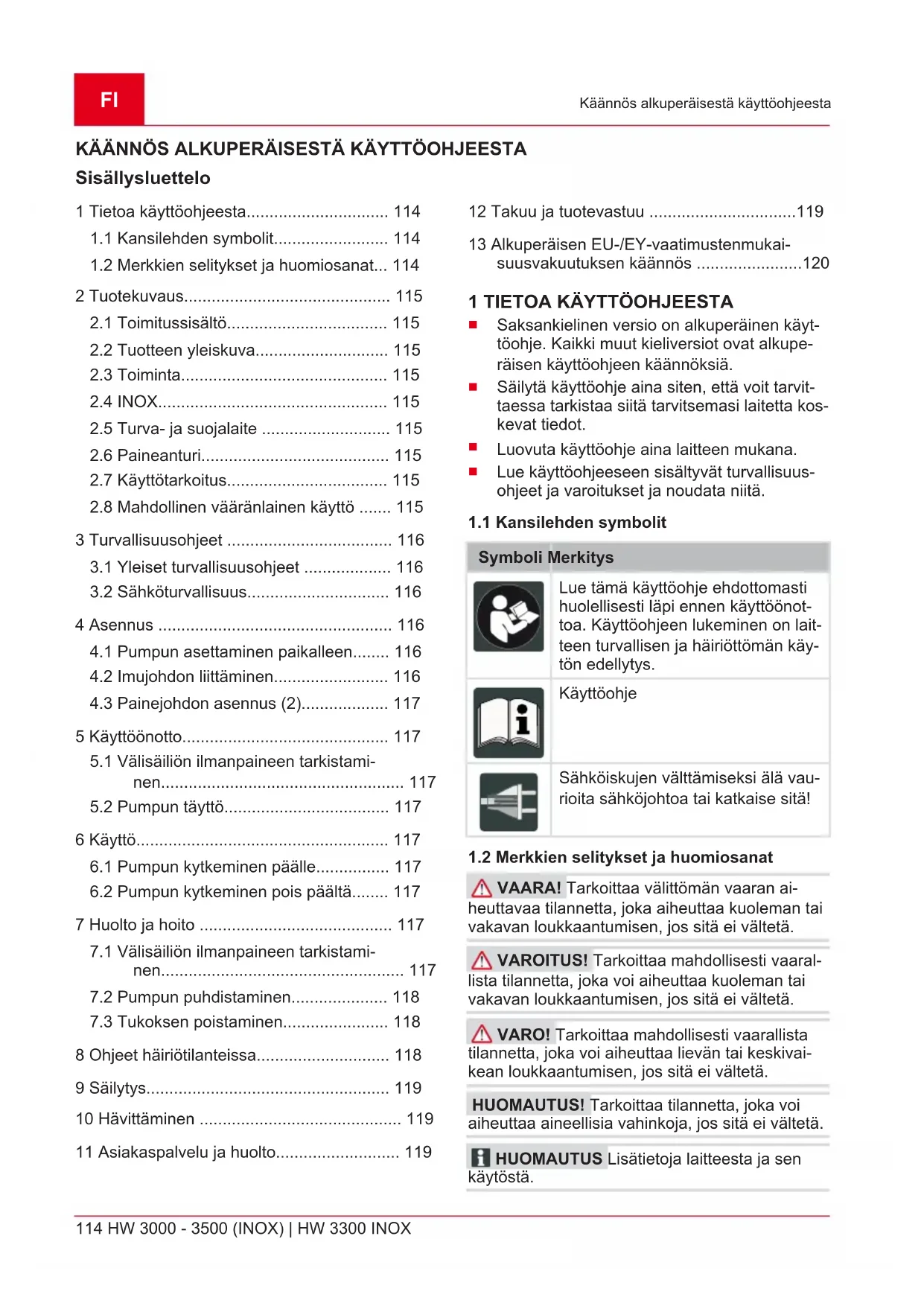

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
Luovuta käyttöohje aina laitteen mukana.
■ Lue käyttöohjeeseen sisältyvät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Sähköiskujen välttämiseksi älä vau- rioita sähköjohtoa tai katkaise sitä!

1.2 Merkkien selitykset ja huomiosanat

⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvaillaan eri pumppumalleja. Tarkista käytössä oleva malli tyyppikilven perusteella.

2.1 Toimitussisältö

Pumppu toimitetaan painekytkimen, painemittarin ja virtajohdon kanssa.

2.2 Tuotteen yleiskuva

Koh-ta	Osa
1	Pumpun tuloaukko/imujohdon liitäntä
2	Täyttöaukon tulppa
3	Pumpun ulostulo/painejohdinliitäntä
4	Moottorikotelo
5	Pumpun jalka
6	Välisäiliö
7	Painemittari
8	Tyhjennysruuvi
9	Virtajohto
10	Painejohto (lisävaruste)
11	Kulmanippa (lisävaruste)
12	Tiiviste (lisävaruste)
13	Liitosnippa (lisävaruste)
14	Tiiviste (lisävaruste)
15	Suodatin (lisävaruste)
16	Imujohto (lisävaruste)

2.3 Toiminta

Laitetta käytetään vedensaantiin talon sisällä ja ulkopuolella. Käyttöönoton jälkeen laite kytkee pumpun päälle ja pois päältä paineen mukaan. Pumppu imee vettä imujohdon kautta ja kuljettaa sitä välisäiliöön. Pumppu kytkeytyy pois päältä, kun välisäiliö on täysi. Kun vettä otetaan, pumppu kytkeytyy jälleen automaattisesti päälle ja kuljettaa veden sen ottopaikkaan. Sen jälkeen välisäiliö täytetään uudelleen.

2.4 INOX

"INOX"-merkinnällä varustetut pumput ovat ruostumatonta terästä. Sillä ei ole vaikutusta raken-teeseen ja toimintaan.

2.5 Turva- ja suojalaite

Lämpösuojakytkin

Pumppu on varustettu lämpösuojakytkimellä, joka sammuttaa moottorin ylikuumenemisen yhteydessä. Pumppu käynnistyy uudelleen automaattisesti noin 15 - 20 minuuttia kestävän jäähdytysvaiheen jälkeen.

2.6 Paineanturi

Pumpussa on paineanturi. Pumppu kytkeytyy tä- män anturin kautta automaattisesti pois päältä ja päälle, kun asetettu paine saavutetaan.

■ Asetettu paine: katso tekniset tiedot

2.7 Käyttötarkoitus

Pumppu on tarkoitettu yksityiseen käyttöön talossa ja puutarhassa. Sitä saa käyttää vain käyttöra-joitusten puitteissa teknisten tietojen mukaisesti.

Pumppu soveltuu seuraaviin käyttötarkoituksiin:

puutarhan ja tontin kastelu
■ talon vedensaanti
■ vedensaannin paineen korotus.

HUOMAUTUS Vedensaannin paineen korottamisessa on noudatettava paikallisia määräyksiä. Kysy neuvoa LVI-alan ammattilaiselta.

Pumppu soveltuu ainoastaan seuraavien nesteiden kuljettamiseen:

■ puhdas vesi, sadevesi.

Muunlaista tai laajempaa käyttöä ei katsota käyt-tötarkoituksen mukaiseksi.

2.8 Mahdollinen vääränlainen käyttö

Pumppu ei sovellu jatkuvaan käyttöön. Se ei so- vellu seuraavien aineiden pumppaamiseen:

juomavesi
suolavesi
■ elintarvikkeet
■ likavesi, jossa on paperi- tai tekstiiliosia
■ syövyttävät aineet, kemikaalit
syövyttävät, syttyvät, räjähtävät tai kaasuun- tuvat nesteet
■ nesteet, joiden lämpötila on yli 35 °C
■ hiekkapitoinen vesi ja hankaavat nesteet.

3 TURVALLISUUSOHJEET

⚠️ VAARA! Jännitteisten osien koskettami-seen liittyvä vaara! Pumpun tai jatkojohdon vika voi aiheuttaa vakavia vammoja!

Irrota pistoke heti verkosta.
Liitä laite FI-suojakytkimen kautta nimellisvikavirralla, joka on < 30 mA.

⚠️ VAROITUS! Loukkaantumisvaara. Vialli-set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheut-taa vakavia vammoja.

• Korjauta vialliset turvalaitteet ja suojukset.
• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

⚠️VARO! Kuuman veden aiheuttama loukkaantumisvaara Pitemmän käytön yhteydessä suljettua painepuolta kohti (> 10 min) pumpussa oleva vesi voi kuumentua hyvin kuumaksi ja tulla ulos hallitsemattomasti!

• Erota pumppu verkkovirrasta ja anna pum-pun ja veden jäähtyä.
  ■ Tarkista veden taso imupuolella.
  ■ Tarkista johtojen tiiviys.
  ■ Tarkista imu- ja painejohdon asennus.
• Ota pumppu uudelleen käyttöön vasta, kun kaikki viat on korjattu!

3.1 Yleiset turvallisuusohjeet

Kahdeksan vuotta täyttäneet lapset, henkilöt, joiden fyysiset tai henkiset kyvyt tai aistitoi-minnot ovat alentuneet tai joilta puuttuu vaadittava kokemus ja tieto, voivat käyttää tätä laitetta, jos heitä valvotaan tai opastetaan laitteen turvallisessa käytössä ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjän tehtäviksi tarkoitettuja puhdistus- ja huoltotöitä ilman valvontaa.

Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimutkaisia, voi olla tässä annettuja ohjeita laajempia tarpeita.

- Älä koskaan nosta, kuljeta tai kiinnitä pumppua pitämällä kiinni virtajohdosta. Älä irrota pistoketta pistorasiasta vetämällä virtajohdosta.

■ Omavaltaisten muutosten tai lisäysten teke-minen pumppuun on kielletty. Korjaukset saa tehdä vain meidän asiakaspalvelumme.

Vedä pistoke irti pistorasiasta ennen laitteen parissa työskentelyä. Suojaa pistoke kosteu-delta.

Käytä pumppua ja jatkojohtoa vain, kun ne ovat teknisesti moitteettomassa kunnossa. Viallisia laitteita ei saa käyttää.
Noudata turvaetäisyyttä eläimiin ja/tai kytke pumppu pois päältä, kun eläimet lähestyvät sitä.

3.2 Sähköturvallisuus

Pumppua ei saa käyttää, jos uima-altaassa tai puutarhalammessa on ihmisiä.
Talon verkkojännitteen on vastattava teknisissä tiedoissa mainittua verkkojännitettä, muuta syöttöjännitettä ei saa käyttää.
Laitetta saa käyttää vain ainoastaan mää- räykset DIN/VDE 0100, osa 737, 738 ja 702 täyttävien laitteiden kanssa. Laitteen suojaamiseksi on asennettava 10 A:n johdonsuojakatkaisin.
Käytä vain jatkojohtoja, jotka on tarkoitettu ulkokäyttöön – minimipoikkipinta-ala 3 x 1,5 mm², laatu H07RN-F standardin DIN 57282/57245 mukaisesti roiskevesisuojatulla liittimellä. Kelaa kaapelikelat aina kokonaan auki.
Tarkista jatkojohdon kunto aina ennen käyttöä.

4 ASENNUS

4.1 Pumpun asettaminen paikalleen

1. Valmistele tasainen ja tukeva alusta.
2. Aseta pumppu vaakatasoon paikkaan, jossa ei ole tulvimisvaaraa.
   Pumppu on suojattava sateelta ja suoralta vesisuihkulta.

HUOMAUTUS Päivittäisessä käytössä (automaattikäyttö) on varmistettava asianmukaisin toimenpitein, ettei häiriöiden aiheuttama tulviminen voi aiheuttaa pumppuun seurausvahinkoja.

4.2 Imujohdon liittäminen

HUOMAUTUS Suosittelemme taipuisien johtojen asentamista pumpun tuloaukkoon. Silloin pumppuun ei kohdistu mekaanista painetta tai vetoa.

1. Valitse imujohdon pituus siten, että pumppu ei voi käydä kuivana. Imujohdon on oltava ai-na vähintään 30 cm vedenpinnan alapuolella.
2. Liitä imujohto. Liitännän on oltava tiivis, mutta kierteet eivät saa vioittua.
3. Asenna imujohto aina nousevasti.

HUOMAUTUS Jos imukorkeus on yli 4 m, on asennettava imuletku, jonka halkaisija on suurempi kuin 1". Suosittelemme AL-KO-imuvaruste-setin käyttöä, johon kuuluu imuletku, imusihti ja paluuvirtauksen estin. Kysy alan erikoisliikkeestä.

4.3 Painejohdon asennus (2)

1. Kierrä liitosnippa (13) ja tiiviste (14) pumpun ulostuloon (3).
2. Kierrä kulmanippa (11) ja tiiviste (12) liitosnippaan (13) ja käännä kulmanippaa halua-maasi suuntaan.
3. Kiinnitä painejohto (10) kulmanippaan (11).
4. Avaa kaikki painejohdossa olevat sulkimet (venttiilit, ruiskusuuttimet, vesihana).

5 KÄYTTÖÖNOTTO

5.1 Välisäiliön ilmanpaineen tarkistaminen

HUOMAUTUS! Laitteen vaurioitumisvaara!

Pumpun saa ottaa käyttöön vain, kun välisäiliön kalvon esipaine on 1,5 - 1,7 baaria. Muu paine välisäiliön kalvossa voi aiheuttaa laitteen vaurioitumisen.

Tarkista ennen käyttöönottoa ilmanpaine välisäiliön takapuolella olevasta venttiilistä.

1. Avaa suojus välisäiliön takapuolella.
2. Tarkista venttiilissä oleva ilmanpaine ilma-pumpulla tai painenäytöllä varustetulla ren-kaantäyttölaitteella.
3. Korjaa ilmanpainetta tarvittaessa niin, että se on 1,5 - 1,7 bar.
4. Sulje jälleen välisäiliön takapuolella oleva suojus.
5. Ota pumppu käyttöön.

5.2 Pumpun täyttö

HUOMAUTUS! Laitteen vaurioitumisvaara!

Kuivakäynti rikkoo pumpun!

Pumppu on täytettävä vedellä ylivuotoon asti ennen jokaista käyttökertaa, jotta imeminen voi alkaa heti.

1. Avaa täyttöaukon tulppa (2) suodatinavaimella (19/A). (Ei koske INOX-mallia)
2. Täytä pumppuun täyttöaukon kautta vettä, kunnes pumpun kotelo on täynnä.
3. Ruuvaa täyttötulppa paikoilleen. (Ei koske INOX-mallia)

6 KÄYTTÖ

6.1 Pumpun kytkeminen päälle

1. Avaa kaikki painejohdossa (10) olevat sulkimet (venttiili, ruiskusuutin, vesihana).
2. Työnnä liitäntäjohdon verkkopistoke pistorasiaan. Pumppu alkaa kuljettaa vettä.
3. Sulje painejohdossa oleva suljin, kun ulos tu-levassa vedessä ei enää ole ilmaa.

Pumppu kytkeytyy automaattisesti pois pääl- tä, kun paine on muodostunut ja poiskytken- täpaine on saavutettu.

Pumppu on käyttövalmis.

6.2 Pumpun kytkeminen pois päältä

1. Vedä verkkopistoke pois pistorasiasta.
2. Sulje kaikki painejohdossa olevat sulkimet.

⚠️ VARO! Kuuman veden aiheuttama loukkaantumisvaara Pitemmän käytön yhteydessä suljettua painepuolta kohti (> 10 min) pumpussa oleva vesi voi kuumentua hyvin kuumaksi ja tulla ulos hallitsemattomasti!

• Erota pumppu verkkovirrasta ja anna pum-pun ja veden jäähtyä.
• Ota pumppu uudelleen käyttöön vasta, kun kaikki viat on korjattu!

Kuumaan veteen liittyvän loukkaantumisvaaran syitä:

epäasianmukainen asennus
suljettu painepuoli
■ imujohdossa liian vähän vettä tai
■ viallinen painekytkin

Toimenpiteet

1. Erota pumppu verkkovirrasta ja anna pum- pun ja veden jäähtyä.
2. Tarkista pumppu, asennus ja veden pinnankorkeus.
3. Ota pumppu uudelleen käyttöön vasta, kun kaikki viat on korjattu!

7 HUOLTO JA HOITO

7.1 Välisäiliön ilmanpaineen tarkistaminen

HUOMAUTUS Tarkista välisäiliön ilmanpaine säännöllisesti. 1,5 baarin ilmanpaine ei saa alittua (katso kohta "Käyttöönotto: Välisäiliön ilmanpainen tarkistaminen").

1. Erota pumppu verkkovirrasta ja estä sen uudelleenkäynnistäminen. Pumppu pysähtyy automaattisesti.

2. Avaa painejohdossa (10) oleva suljin (venttiili, ruiskusuutin, vesihana).

3. Tyhjennä pumpussa oleva vesi kokonaan.
4. Avaa suojus välisäiliön takapuolella.
5. Tarkista venttiilissä oleva ilmanpaine ilmapumpulla tai painenäytöllä varustetulla renkaantäyttöllaitteella. Korjaa ilmanpainetta tarvittaessa.
6. Sulje jälleen välisäiliön takapuolella oleva suojus.
7. Ota pumppu jälleen käyttöön.

7.2 Pumpun puhdistaminen

HUOMAUTUS Pumppu on huuhdeltava puhtaalla vedellä, jos sillä on kuljetettu klooripi- toista uima-altaan vettä tai nesteitä, joista jää pumppuun jäämiä.

1. Erota pumppu verkkovirrasta ja estä sen uudelleenkäynnistäminen. Pumppu pysähtyy automaattisesti.
2. Huuhtele pumppu puhtaalla vedellä.
3. Työnnä verkkopistoke pistorasiaan.
4. Kytke pumppu päälle virtakytkimellä. Pumppu käynnistyy automaattisesti.

7.3 Tukoksen poistaminen

1. Erota pumppu verkkovirrasta ja estä sen uudelleenkäynnistäminen.
2. Irrota imujohto pumpun tuloaukosta.
3. Liitä painejohto vesijohtoon.
4. Anna veden virrata pumpun kotelon läpi, kunnes tukos irtoaa.
5. Kytke pumppu hetkeksi päälle ja tarkista, pyöriikö se vapaasti.
6. Ota pumppu jälleen käyttöön kuvatulla tavalla.

8 OHJEET HÄIRIÖTILANTEISSA

⚠️ VAARA! Sähköiskun vaara! Kun pumpulle tehdään toimenpiteitä, on sähköiskun vaara.

Irrota verkkopistoke ennen kaikkia häiriönpoistoon liittyviä töitä.
Sähköjärjestelmää koskevia vikoja saa korjata ainoastaan sähköalan ammattihenkilö.

HUOMAUTUS Jos et pysty korjaamaan vaurioita, käänny lähimmän asiakaspalvelumme puoleen.

Häiriö Mahdollinen syy Korjaus
Moottori ei toimi. Juoksupyörä	jumissa. Puhdista pumppu. Pyöräytä juoksu-pyörän moottoriakselia ruuvimeisse-lillä.
	Lämpökytkin on kytkenyt pum-pun pois päältä.	Tarkista vedenpinta imupuolella. An-na kuljetettavan nesteen jäähtyä.Kunnosta tai vaihda pumppu.
	Ei verkkojännitettä. Tarkista sulakkeet, anna sähköalanammattilaisen tarkastaa virransyöttö.
Pumppu on käynnissä, mutta ei kuljeta nestettä.	Vedenpinta liian alhainen. Upota imuletku syvemmälle.
	Pumppu imee mujohtoon il-maa.	Tarkista kaikkien imujohdon liitäntö-jen tiiviys.Vaihda tiivisterengas.
	Pumppu imee ilmaa. Tarkista kaikkien liitäntöjen ja suo-datinkannen tiiviys.
	Imupuolen tukos. Poista imualueella oleva lika.
	Painejohto suljettu. Avaa painejohto.
	Pumppu on käynyt kuivana. Täytä pumpun kotelo vedellä.
Pumppu kytkeytyy päälle ja pois päältä liian usein.	Kalvo on vioittunut. Anna AL-KO-huollon vaihtaa kalvo.
	Alhainen ilmanpaine välisäili-össä.	Lisää ilmaa välisäiliöön. (Aseta kal-von esipaine 1,5 baariin).
Pumppu ei kytkeydy pois päältä, kun painejohto on suljettu.	Pumppu imee ilmaa, imupuo-lella liian vähän vettä.	Kytke pumppu voi päältä ja anna jäähtyä.
Kuljetusmäärä liian pieni Imupuolella liian vähän vettä. Pumpun kuristaminen kuljetusmää-rän sovittamiseksi.

9 SÄILYTYS

1. Tyhjennä imu- (16) ja painejohto (10).
2. Kierrä tyhjennysruuvi (8) irti ja anna veden valua ulos pumpusta. Ilmapalje painaa sa-malla ulos välisäiliössä (6) olevan veden.
3. Kierrä tyhjennysruuvi (8) takaisin sisään ja säilytä pumppua ja varusteita suojassa jäätymiseltä.

i HUOMAUTUS Jos on olemassa jäätymisvaara, järjestelmä on tyhjennettävä täydellisesti ja pumppu säilytettävä jäätymiseltä suojattuna.

10 HÄVITTÄMINEN

Käytöstä poistetut sähkö- ja elektroniikka- laitteet eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

11 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internet-osoitteesta www.alko-garden.com/service-contacts

Lisätietoja varaosista on saatavilla osoitteessa www.alko-garden.com/spareparts

12 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika mää- räytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
■ käytetään alkuperäisvaraosia

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti

Takuu ei koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa

Takuuaika alkaa siitä, kun ensimmäinen loppukäyttäjä ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisääteisiä oikeuksia, jotka perustuvat virhevastuuseen.

13 ALKUPERÄISEN EU-/EY-VAATIMUSTENMUKAISUUSVAKUUTUKSEN KÄÄNNÖS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Vesiautomaatti

Sarjanumero

G3043045

Valmistaja

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Asiakirjojen kokoamiseen valtuutettu henkilö

Ismail Kabasakal

Ichenhauser Str. 14

D-89359 Kötz

Tyyppi

HW 3000 (INOX)

HW 3500 (INOX)

HW 3300 INOX

Äänitehotaso

EN ISO 3744

mitattu/taattu

HW 3000 (INOX): 74 / 76 dB(A)

HW 3500 (INOX): 76 / 77 dB(A)

HW 3300 INOX: 76 / 77 dB(A)

EU-direktiivit

2014/35/EU

2014/30/EU

2000/14/EY

2011/65/EU

2014/68/EU

Vaatimustenmukaisuuden arviointi

2000/14/EY Liite V

2015

Sovelletut standardit

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Ilmoitettu laitos

puhas vesi, vihmavesi

Igasugune sellest erinev kasutusviis ei ole otstarbekohane.
