NAUDOJIMO INSTRUKCIJA Jet 60005 AL-KO

Originalios naudojimo instrukcijos vertimas

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

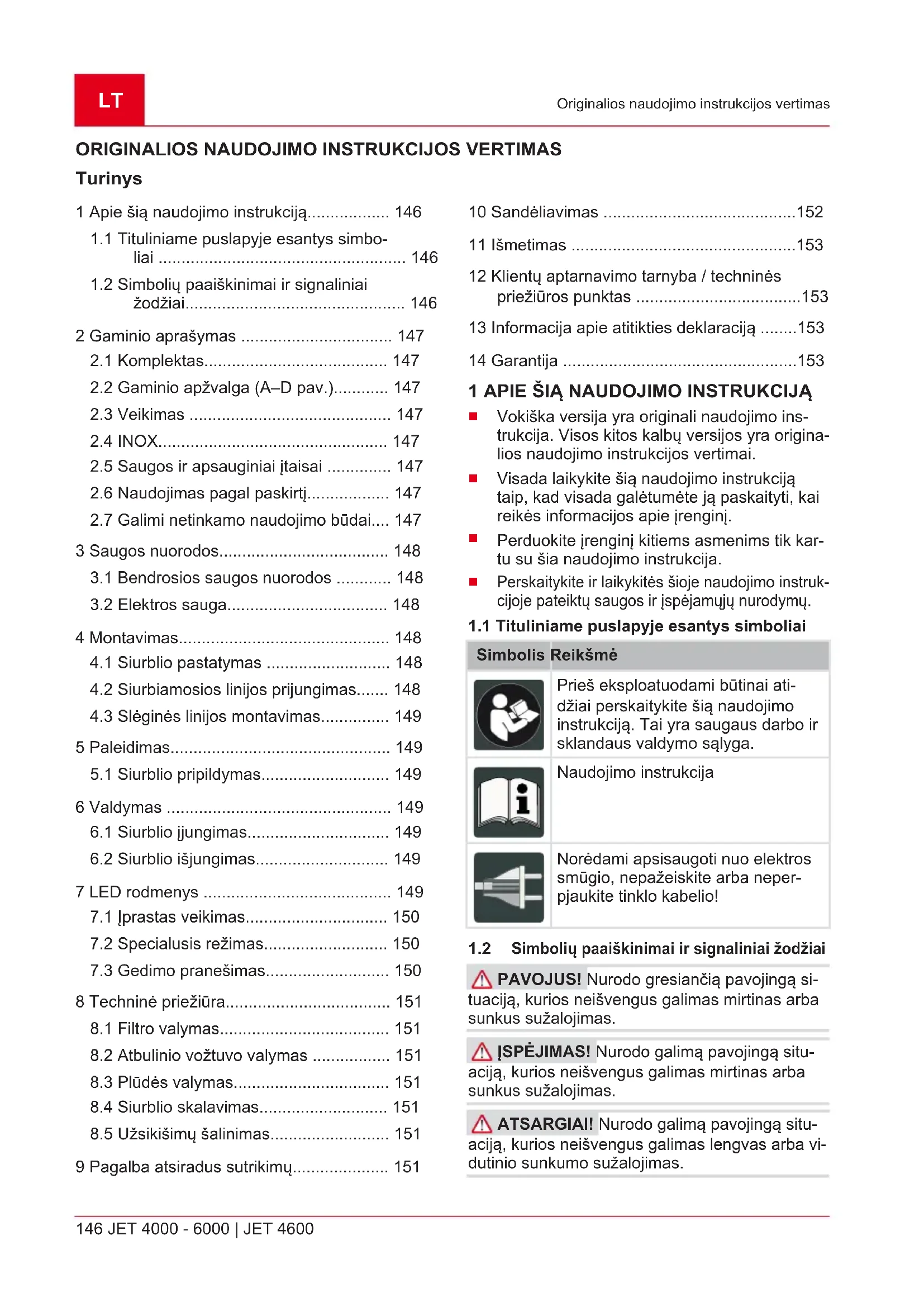

Turinys 1 Apie šią naudojimo instrukciją.................. 146

1.1 Tituliniame puslapyje esantys simbo-

liai ...................................................... 146

1.2 Simbolių paaiškinimai ir signaliniai

2.5 Saugos ir apsauginiai įtaisai .............. 147

2.6 Naudojimas pagal paskirtį.................. 147

2.7 Galimi netinkamo naudojimo būdai.... 147

4.3 Slėginės linijos montavimas............... 149

8 Techninė priežiūra.................................... 151

8.5 Užsikišimų šalinimas.......................... 151

• 9 Pagalba atsiradus sutrikimų p. 151
• 10 Sandėliavimas p. 152
• 11 Išmetimas p. 153
• 12 Klientų aptarnavimo tarnyba / techninės priežiūros punktas p. 153
• 13 Informacija apie atitikties deklaraciją p. 153
• 14 Garantija p. 153

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo instruk- cijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija Norėdami apsisaugoti nuo elektros smūgio, nepažeiskite arba neper- pjaukite tinklo kabelio!

Simbolių paaiškinimai ir signaliniai žodžiai PAVOJUS! Nurodo gresiančią pavojingą si- tuaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas.467774_j 147 Gaminio aprašymas DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala. NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

Šioje naudojimo instrukcijoje aprašomi įvairūs si- urblių modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

Nr. Konstrukcinė dalis 1 Siurblio įėjimas / siurbiamosios linijos jungtis 2 Pildymo varžtas 3 Siurblio išėjimas / slėginės linijos jungtis 4 Variklio korpusas 5 Jungiamasis kabelis 6 LED rodmenų laukelis 7 Siurblio pagrindas 8 Siurblio korpusas 9 Permatomas filtro dangtelis 10 Filtro korpuso išleidimo varžtas 10a Siurblio korpuso išleidimo varžtas 11 Slėginė linija 13 Alkūninė įmova 14 Sandariklis 15 Jungiamoji įmova 16 Sandariklis 17 Siurbiamoji linija 18 Filtro raktas 19 Filtro sandariklis 20 Filtras 21 Atbulinis vožtuvas 22 Atbulinio vožtuvo sandariklis 23 Korpuso sandariklis Nr. Konstrukcinė dalis 24 Įsukamoji įmova 25 Sandariklis 26 Matavimo bloko plūdė

Siurblys tiekiamą terpę siurbia tiesiai pro įsiurbi- mo angas ir tiekia ją į siurblio išėjimą. Jis įjungia- mas ir išjungiamas mygtuku START / STOP.

Siurbliai pavadinimu INOX pristatomi su nerūdi- jančiojo plieno įranga. Tai nekeičia jų konstrukci- jos ir veikimo.

2.5 Saugos ir apsauginiai įtaisai

Apsauginis termojungiklis Siurblys turi šiluminės apsaugos relę, kuri išjun- gia variklį esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia.

2.6 Naudojimas pagal paskirtį

Siurblys skirtas privačiam naudojimui name ir so- de. Jį leidžiama eksploatuoti tik atsižvelgiant į naudojimo ribas pagal techninius duomenis. Siurblys tinka:

drėkinti ir laistyti,

vandeniui iš šulinių, lietaus statinių ir cisternų imti. Siurblys tinka tik šiems skysčiams tiekti:

chloruotam vandeniui (pvz., baseinų). Kitoks arba leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtį.

2.7 Galimi netinkamo naudojimo būdai

Siurblio negalima naudoti nepertraukiamu reži- mu. Jis nėra tinkamas tiekti:

ėsdinančius, degius, sprogius arba garuojan- čius skysčius,

šiltesnius kaip 35 °C skysčius.LT

Nedelsdami ištraukite iš tinklo kištuką.

Prijunkite įrenginį per liekamosios srovės įtai- są, kurio vardinė nebalanso srovė <30mA. ĮSPĖJIMAS! Pavojus susižaloti. Dėl pa- žeistų ir išjungtų saugos bei apsauginių įtaisų ga- lima sunkiai susižaloti.

Sugedusius saugos ir apsauginius įtaisus pa- veskite suremontuoti.

Niekada neatjunkite saugos ir apsauginių įtai- sų. ATSARGIAI! Pavojus susižaloti dėl karš- to vandens! Ilgiau veikiant priešais uždarytą slė- gio pusę (>10min.), vanduo siurblyje gali stipriai įkaisti ir nekontroliuojamai išsiveržti!

Atjunkite siurblį nuo tinklo ir leiskite siurbliui ir vandeniui atvėsti.

Patikrinkite vandens lygį įsiurbimo pusėje.

Patikrinkite linijų sandarumą.

Patikrinkite, kaip prijungtos siurbiamoji ir slė- ginė linijos.

Siurblį vėl paleiskite tik pašalinę visus trūkumus!

3.1 Bendrosios saugos nuorodos

Šį prietaisą gali naudoti asmenys, turintys ri- botų fizinių, jutiminių ar protinių gebėjimų ar- ba neturintys patirties ir žinių, jei jie yra prižiū- rimi arba yra instruktuoti, kaip saugiai naudo- tis prietaisu, ir supranta kylančius pavojus. Vaikams neleidžiama žaisti su įrenginiu.

Asmenims, turintiems labai didelę ir komplek- sinę negalią, gali turėti čia aprašytas instruk- cijas viršijančius poreikius.

Siurblių, kurie nėra pažymėti kaip atsparūs šalčiui, negalima palikti lauke, kai yra šalta.

Siurblio niekada nekelkite, netransportuokite ir netvirtinkite už tinklo kabelio. Nenaudokite tinklo kabelio, kad ištrauktumėte tinklo kištu- ką iš kištukinio lizdo.

Savavališki siurblio pakeitimai ar pertvarky- mai draudžiami. Remonto darbus leidžiama atlikti tik mūsų klientų aptarnavimo tarnybai.

Atlikdami darbus prie įrenginio, ištraukite tin- klo kištuką. Apsaugokite tinklo kištuką nuo drėgmės.

Naudokite tik nepriekaištingos būklės siurblį ir ilginamuosius kabelius! Draudžiama eksploa- tuoti pažeistus įrenginius.

Laikykitės saugaus atstumo iki gyvūnų arba, jei artinasi gyvūnai, išjunkite siurblį.

Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.

Namo tinklo įtampa turi sutapti su tinklo įtam- pos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maiti- nimo įtampos.

Siurblį leidžiama eksploatuoti tik prie elektros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Apsaugai reikia įrengti 10 A linijos ap- sauginį išjungiklį bei liekamosios srovės ap- sauginį įtaisą, kurio vardinė nebalanso srovė 10/30 mA.

Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – ma- žiausias skerspjūvis 1,5 mm

. Kabelių bū- gnus visada iki galo išvyniokite.

Pažeistus ar trūkinėjančius ilginamuosius ka- belius naudoti draudžiama.

Kiekvieną kartą prieš paleisdami patikrin- kite savo ilginamojo kabelio būklę.

Jei jungiamąjį kabelį reikia prailginti, galima naudoti tik H07RN-F tipo kabelį ir sandūrų sujungimo movą. Šį darbą leidžiama atlikti tik kvalifikuotam elektrikui.

Jei tinklo kabelis pažeistas, siekiant išvengti pavojaus, jį turėtų pakeisti gamintojas, jo kli- entų aptarnavimo skyrius arba atitinkamas kvalifikuotas asmuo. 4 MONTAVIMAS

4.1 Siurblio pastatymas

1. Paruoškite lygią ir stabilią stovėjimo vietą.

2. Pastatykite siurblį horizontaliai ir apsaugoję

Siurblys turi būti apsaugotas nuo lietaus ir tie- sioginės vandens srovės.

4.2 Siurbiamosios linijos prijungimas

NUORODA Rekomenduojame sumontuoti lanksčias linijas prie siurblio įėjimo. Taip siurblio ne- galės veikti mechaninis spaudimas arba tempimas.

1. Pasirinkite tokio ilgio siurbiamąją liniją, kad

siurblys negalėtų veikti sausąja eiga. Siurbia- moji linija visada turi būti bent 30cm žemiau vandens paviršiaus.467774_j 149 Paleidimas

2. Prijunkite siurbiamąją liniją. Atkreipkite dėme-

sį į tai, kad prijungtumėte sandariai, nepa- žeisdami sriegio.

3. Siurbiamąją liniją visuomet tieskite taip, kad ji

kiltų į viršų. NUORODA Jei siurbimo aukštis yra didesnis kaip 4m, reikia sumontuoti siurbiamąją žarną, kurios skersmuo didesnis kaip 1“. Rekomenduojame nau- doti AL-KO siurbimo komplektą su siurbiamąja žarna, siurbiamuoju sieteliu ir grįžtamosios tėkmės blokato- riumi. Teiraukitės savo specializuoto prekybininko.

4.3 Slėginės linijos montavimas

1. Įsukite jungiamąją įmovą (15) su apvaliuoju

sandarinimo žiedu (16) į siurblio išėjimą (3).

2. Kampinę įmovą (13) su sandarikliu (14) užsu-

kite ant jungiamosios įmovos (15) ir pasukite kampinę įmovą norima kryptimi.

3. Pritvirtinkite slėginę liniją (12) prie kampinės

4. Atidarykite visus slėginėje linijoje esančius

DĖMESIO! Įrenginio pažeidimo pavojus! Sausoji eiga siurblį sugadina!

Prieš kiekvieną paleidimą siurblys turi būti pripildytas vandens iki nupiltuvo, kad galėtų iš karto siurbti. NUORODA Norėdami patrumpinti įsiurbimo laiką, siurbiamąją žarną prieš prisukdami pripildy- kite vandens.

1. Atidarykite pildymo varžtą filtro raktu.

2. Per pildymo varžtą pilkite vandenį, kol prisipil-

dys siurblio korpusas.

3. Įsukite pildymo varžtą.

6.1 Siurblio įjungimas

1. Atidarykite visus slėginėje linijoje esančius

uždorius (vožtuvą, purškimo antgalį, vandens čiaupą).

2. Jungiamojo kabelio elektros kištuką įkiškite į

3. Įjunkite siurblį įj. / išj. jungikliu.

DĖMESIO! Įrenginio pažeidimo pavojus! Dėl uždarytos slėginės linijos, gali būti apgadintas si- urblys!

Neleiskite siurbliui veikti priešais uždarytą slėginę liniją.

6.2 Siurblio išjungimas

1. Panaudoję siurblį išjunkite įj./išj. jungikliu.

2. Uždarykite visus slėginėje linijoje esančius

uždorius. ATSARGIAI! Pavojus susižaloti dėl karš- to vandens Ilgiau veikiant priešais uždarytą slė- gio pusę (>10 min.), vanduo siurblyje gali stipriai įkaisti ir nekontroliuojamai išsiveržti!

Atjunkite siurblį nuo tinklo ir leiskite siurbliui ir vandeniui atvėsti.

Siurblį vėl paleiskite tik pašalinę visus trūku- mus! Pavojus susižaloti dėl karšto vandens gali kilti:

uždarius slėgio pusę,

trūkstant vandens siurbiamojoje linijoje arba

sugedus slėgio relei. Veiksmai

1. Atjunkite siurblį nuo tinklo ir leiskite atvėsti si-

2. Patikrinkite siurblį, įrengimą ir vandens lygį.

3. Siurblį vėl paleiskite tik pašalinę visus trūku-

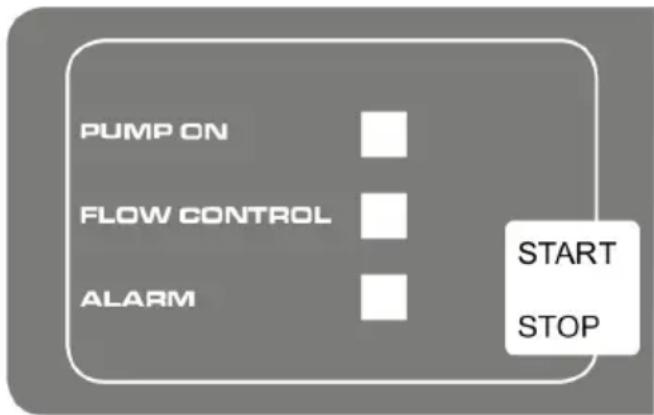

7.1 Įprastas veikimas

Perjungimo būsena Šviesos diodas Funkcija / priemonė Paspauskite mygtuką START/STOP. Siurblys įsijungia ir pra- deda siurbti. Šviečia šviesos diodas PUMP ON. Mirksi švie- sos diodas FLOW CONTROL. Pirmasis paleidimas: Prijungta siurbimo ir slėgio pu- sė, siurblys pripildytas vandens, siurbimo pusėje yra vandens. Siurblys prijungiamas prie tinklo. Siurblys veikia. Šviečia šviesos diodas PUMP ON. Siurblys tiekia vandenį. Slėgio pusėje imamas van- duo. Paspauskite mygtuką START/STOP. Siurblys išsijungia. LED rodmenys nešviečia. Siurblys išjungtas.

7.2 Specialusis režimas

Norint naudoti „Hydrocontrol“ arba nuotolinį radijo ryšio jungiklį, siurblys turi būti paleidžiamas auto- matiškai – tam aktyvinkite specialųjį režimą. Perjungimo būsena Šviesos diodas Funkcija / priemonė Specialiojo režimo ak- tyvinimas: Įkišę tinklo kištuką, paspauskite mygtuką START/STOP ir laikykite 10 sekundžių paspaustą. Mirksi visi šviesos diodai. Dabar siurblys paleidžiamas iš karto. Režimas išlieka net ir nutrūkus tinklo įtampos tiekimui. Specialusis re- žimas yra aktyvus, jei veikimo metu mirksi šviesos diodas PUMP ON. Specialiojo režimo išak- tyvinimas: Įkišę tinklo kištuką, paspauskite mygtuką START/STOP ir laikykite 10 sekundžių paspaustą. Visi šviesos dio- dai mirksi. Siurblys iš karto išsijungia. Įjungimas iš naujo pa- spaudus START/STOP mygtuką

7.3 Gedimo pranešimas

Perjungimo būsena Šviesos diodas Funkcija / priemonė Siurblys išsijungia dėl elektroninės įrangos (ap- sauga nuo sausosios ei- gos). Gedimo pranešimo atstata paspaudus START/STOP mygtuką. Šviečia šviesos diodas ALARM. Patikrinkite siurbiamąją liniją, paskui grįžkite atgal prie pirmojo paleidimo, kol siurblys tieks vandenį. Sausosios eigos aliarmas: Šis pranešimas rodomas, kai ilgiau nei 180 sekundžių neišmatuojama prataka. Klaidos pranešimo atstata paspaudus mygtuką START/STOP. Per pirmąjį ir antrąjį palei- dimą iš naujo po gedimo pranešimo. Mirksi šviesos diodas ALARM. Patikrinkite siurblį ir grįžkite prie pirmojo paleidimo, kol siurblys ims tiekti vandenį.467774_j 151 Techninė priežiūra Perjungimo būsena Šviesos diodas Funkcija / priemonė Per trečiąjį paleidimą iš naujo po gedimo praneši- mo. Pakaitomis mirksi šviesos diodas FLOW CONTROL ir šviesos diodas ALARM. Leiskite siurbliui atvėsti ir patikrinkite.

Prieš visus sutrikimų šalinimo darbus ištrauki- te tinklo kištuką.

Leiskite elektrikui pašalinti gedimus elektros įrangoje.

1. Išsukite ištuštinimo angos filtro kameros (10)

išleidimo varžtą, ištuštinkite filtro kamerą ir vėl uždarykite ištuštinimo angą.

3. Išimkite filtrą (20) iš filtro korpuso ir išplaukite

po tekančiu vandeniu.

4. Išvalykite filtro korpusą ir permatomą filtro

Sumontuokite filtrą, prisukite permatomą filtro dangtelį ir filtro raktu priveržkite rankos stiprumu.

8.2 Atbulinio vožtuvo valymas

1. Išmontuokite filtrą (žr. skirsnį „Filtro valy-

2. Išsukite atbulinį vožtuvą (21) ir išvalykite te-

4. Sumontuokite atbulinį vožtuvą.

5. Sumontuokite filtrą.

1. Išsukite slėginę liniją (3) su kampine įmova

(13) ir jungiamąja įmova (15).

2. Išsukite įsukamą įmovą (24) su sandarikliu

(25). Įsidėmėkite plūdės (26) montavimo pa- dėtį. Ištraukite ir išvalykite plūdę.

3. Vėl sumontuokite plūdę – atsižvelkite į mon-

8.4 Siurblio skalavimas

Atlikus plaukimo baseino chloruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

1. Praplaukite siurblį švariu vandeniu.

8.5 Užsikišimų šalinimas

1. Atjunkite siurblį nuo tinklo ir apsaugokite nuo

pakartotinio įjungimo.

2. Atjunkite siurbiamąją liniją siurblio įėjime.

3. Prijunkite slėginę liniją prie vandens linijos.

4. Leiskite vandeniui tekėti per siurblio korpusą,

kol pasišalins kamštis.

6. Vėl paleiskite siurblį, kaip aprašyta.

Prieš visus sutrikimų šalinimo darbus ištrauki- te tinklo kištuką.

Leiskite elektrikui pašalinti gedimus elektros įrangoje. NUORODA Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarna- vimo tarnybą.LT

152 JET 4000 - 6000 | JET 4600

Sandėliavimas Sutrikimas Galima priežastis Sprendimo būdas Neveikia variklis. Užsiblokavęs rotorius. Pašalinkite nešvarumus siurbimo sri- tyje. Išjungė šiluminė relė. Palaukite, kol šiluminė relė vėl įjungs siurblį. Atsižvelkite į maksimalią tie- kiamos terpės temperatūrą. Paveski- te patikrinti siurblį. Nėra tinklo įtampos. Patikrinkite saugiklius, leiskite elek- trikui patikrinti elektros maitinimą. Aktyvinta apsauga nuo sauso- sios eigos Patikrinkite siurbimo pusę. Siurblys veikia, bet netiekia. Per žemas vandens lygis. Giliau panardinkite siurbiamąją žar- ną. Oras siurblio korpuse. Pripildykite siurblį. Siurblys siurbia orą. Patikrinkite visas jungtis ir filtro dangtelio sandarumą. Siurbimo pusės užsikimšimas. Atsargiai! Pavojus nudegti dėl karšto vandens! Pašalinkite nešvarumus siurbimo sri- tyje. Uždaryta slėginė linija. Atsargiai! Pavojus nudegti dėl karšto vandens! Atidarykite slėginę liniją. Užlenkta slėginė žarna. Ištieskite slėginę žarną. Aktyvinta apsauga nuo sauso- sios eigos. Patikrinkite siurbimo pusę. Per mažas tiekiamas kiekis Užlenkta slėginė žarna. Ištieskite slėginę žarną. Per mažas žarnos skersmuo. Naudokite didesnę slėginę žarną. Siurbimo pusės užsikimšimas. Pašalinkite nešvarumus siurbimo sri- tyje. Per didelis tiekimo aukštis. Atsižvelkite į maks. tiekimo aukštį, žr. techninius duomenis! Per didelis siurbimo aukštis. Patikrinkite siurbimo aukštį, atsižvel- kite į maks. siurbimo aukštį – žr. techninius duomenis. 10 SANDĖLIAVIMAS

1. Ištuštinkite siurbiamąją ir slėginę linijas.

2. Išsukite išleidimo varžtą ir išleiskite vandenį

3. Vėl įsukite išleidimo varžtą bei laikykite siurblį

ir priedus nuo šalčio apsaugotoje vietoje. NUORODA Kylant šalčio pavojui, sistemą vi- siškai ištuštinkite ir laikykite siurblį apsaugotoje nuo šalčio vietoje.467774_j 153 Išmetimas 11 IŠMETIMAS Elektriniai ir elektroniniai prietaisai nėra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas! Pakuotė, įrenginys ir priedai pagaminti iš perdir- bamų medžiagų ir juos reikia atitinkamai šalinti.

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.alko-garden.com/service-contacts Daugiau informacijos apie atsargines dalis rasite: www.alko-garden.com/spareparts

13 INFORMACIJA APIE ATITIKTIES

DEKLARACIJĄ Šiuo prisiimdami sau atsakomybę deklaruojame, kad šis rinkai pateiktos formos gaminys atitinka darniųjų ES direktyvų, ES saugos standartų ir ga- miniui taikomų standartų reikalavimus. Atitikties deklaracija yra naudojimo instrukcijos dalis ir pri- dedama prie įrenginio. 14 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu. Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.LV
