BRUKSANVISNING Jet 60005 AL-KO

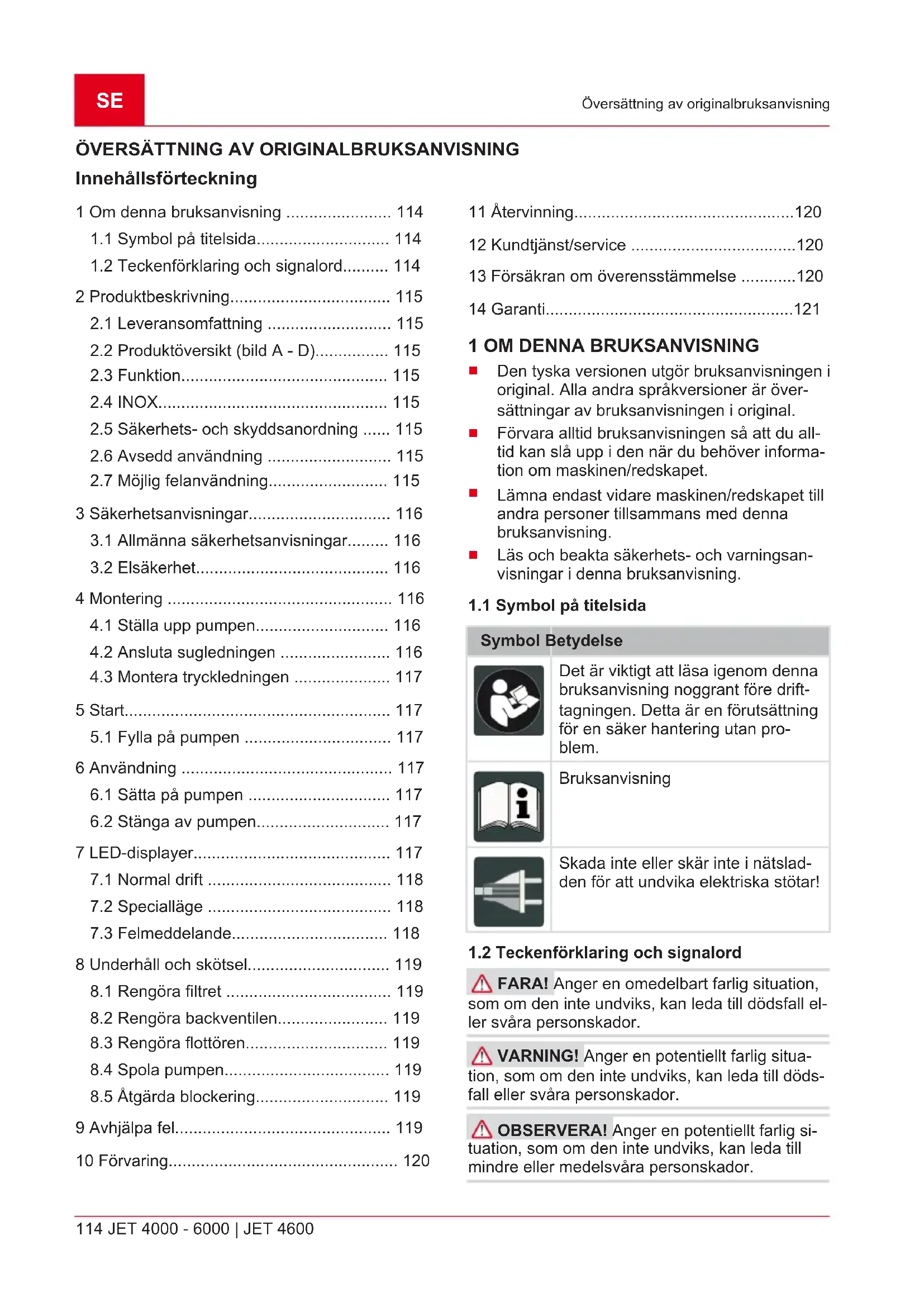

Innehållsförteckning

1 Om denna bruksanvisning 114

1.1 Symbol på titelsida.... 114
1.2 Teckenförklaring och signalord...... 114

2 Produktbeskrivning.... 115

2.1 Leveransomfattning 115
2.2 Produktöversikt (bild A - D)...... 115
2.3 Funktion.... 115
2.4 INOX.... 115
2.5 Säkerhets- och skyddsanordning ..... 115
2.6 Avsedd användning 115
2.7 Möjlig felanvändning.... 115

3 Säkerhetsanvisningar.... 116

3.1 Allmänna säkerhetsanvisningar...... 116
3.2 Elsäkerhet.... 116

4 Montering 116

4.1 Ställa upp pumpen.... 116
4.2 Ansluta sugledningen 116
4.3 Montera tryckledningen 117

5 Start.... 117

5.1 Fylla på pumpen 117

6 Användning 117

6.1 Sätta på pumpen 117
6.2 Stänga av pumpen.... 117

7 LED-displayer.... 117

7.1 Normal drift 118
7.2 Specialläge 118
7.3 Felmeddelande.... 118

8 Underhåll och skötsel.... 119

8.1 Rengöra filtret 119
8.2 Rengöra backventilen.... 119
8.3 Rengöra flottören.... 119
8.4 Spola pumpen.... 119
8.5 Åtgärda blockering.... 119

9 Avhjälpa fel.... 119

10 Förvaring.... 120

11 Återvinning....120
12 Kundtjänst/service 120
13 Försäkran om överensstämmelse ......120
14 Garanti....121

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du all-tid kan slå upp i den när du behöver informa-tion om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Skada inte eller skär inte i nätsladden för att undvika elektriska stötar!

1.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠️ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

I den här bruksanvisningen beskrivs olika modeller av pumpar. Identifiera din modell med hjälp av typskylten.

2.1 Leveransomfattning

Pumpen levereras i driftklart skick med nätkabel och filternyckel.

2.2 Produktöversikt (bild A - D)

Nr. Komponent

1 Pumpingång/sugledningsanslutning

2 Påfyllningsskruv

3 Pumputgång/tryckledningsanslutning

4 Motorhus

5 Anslutningskabel

6 LED-display

7 Pumpfot

8 Pumphus

9 Genomskinligt lock till filtret

10 Tömningsskruv i filterhuset

10a Tömningsskruv i pumphuset

11 Tryckledning

13 Vinkelnippel

14 Packning

15 Förbindelsenippel

16 Packning

17 Sugledning

18 Filternyckel

19 Packning till filter

20 Filter

21 Backventil

22 Packning till backventil

23 Packning till hus

Nr. Komponent

24	Inskruvningsnippel
25	Packning
26	Flottör till mätenhet

2.3 Funktion

Pumpen suger upp mediet som ska matas direkt genom uppsugningshålen och matar det till pumputgången. Den sätts på och stängs av START-/STOP-knappen.

2.4 INOX

Pumpar med beteckningen "INOX" är gjorda av rostfritt stål. Konstruktion och funktion berörs inte av det.

2.5 Säkerhets- och skyddsanordning

Termoskyddsbrytare

Pumpen är utrustad med en termoskyddsbrytare som stänger av motorn vid överhettning. Efter en nedkylningsfas på ca 15-20 minuter startar pumpen automatiskt igen.

2.6 Avsedd användning

Pumpen är avsedd för privat användning i hus och trädgård. Den får endast användas inom de användningsbegränsningar som anges i den tekniska informationen.

Pumpen är lämplig för:

bevatting
■ runt- och urpumpning av behållare (t.ex. pooler)
■ vattenupptagning ur brunnar, regntunnor och cisterner.

Pumpen är endast lämplig för att mata följande vätskor:

■ klart vatten, regnvatten
■ klorhaltigt vatten (t.ex. från pooler)

All annan användning anses som icke avsedd användning.

2.7 Möjlig felanvändning

Pumpen får inte användas i permanent drift. Den är inte avsedd att pumpa:

dricksvatten
saltvatten
livsmedel
smutsvatten
■ aggressiva medier, kemikalier

frätande, brandfarliga, explosiva eller gasformiga vätskor
■ vätskor som är varmare än 35°C

3 SÄKERHETSANVISNINGAR

⚠️ FARA! Fara vid beröring av spänningsförande delar! En dåligt fungerande pump eller förlängningssladd kan orsaka allvarliga skador!

Dra ur kontakten från elnätet omedelbart.
■ Anslut utrustningen via en FI-skyddsbrytare med en nominell felström < 30 mA.

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

⚠ OBSERVERA! Risk för personskador av hett vatten! Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
■ Kontrollera vattennivån på sugsidan.
■ Kontrollera att ledningarna är täta.
- Kontrollera installationen av sug- och tryckledningen.
■ Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

3.1 Allmänna säkerhetsanvisningar

Denna enhet kan användas av personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de övervakas eller instrueras i säker användning av enheten och förstår de faror som uppstår. Barn får inte leka med enheten.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
Pumpar som inte är märkta som frostsäkra får inte lämnas utomhus när det är frost.
Lyft, transportera eller fäst aldrig pumpen i nätkabeln. Dra aldrig i själva nätkabeln för att dra ut stickkontakten ur uttaget.
Egenmäktiga förändringar eller ombyggnader på pumpen är förbjudna. Reparationer får endast utföras av vår kundtjänst.

Dra alltid ur stickkontakten inför arbeten på utrustningen. Skydda stickkontakten mot fukt.
Pumpen och förlängningskabeln får bara användas i tekniskt felfritt skick. Det är förbjudet att använda skadade utrustningar.
Se till att upprätthålla ett säkerhetsavständ och stäng av pumpen när djur kommer i dess närhet.

3.2 Elsäkerhet

Pumpen får inte vara igång om personer uppehåller sig i poolen eller trädgårdsdammen.
■ Husets nätspänning måste stämma överens med uppgifterna om nätspänning i den tekniska informationen. Använd inte någon annan försörjningsspänning.
Pumpen får endast drivas i en elektrisk anordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. För fullgod säkerhet måste du installera en ledningsskyddsbrytare 10 A samt en jordfelsbrytare med en nominell felström på 10/30 mA.
Använd endast förlängningskablar som är avsedda att användas utomhus - minsta diameter 1,5 mm². Rulla alltid av all kabel från kabeltrumman.
Skadade eller knäckta förlängningskablar får inte användas.
- Kontrollera förlängningskabelns skick varje gång innan den ska användas.
- Om anslutningskabeln behöver förlängas får endast kabel av typ H07RN-F med kopplingsskydd användas. Arbetet får endast utföras av elektriker.
En skadad nätkabel måste bytas av tillverka- ren, kundtjänst eller liknande behörig perso- nal för att undvika faror.

4 MONTERING

4.1 Ställa upp pumpen

1. Förbered en slät och fast uppställningsyta.
2. Ställ upp pumpen vågrätt och översvämningssäkert.
   Pumpen måste vara skyddad från regn och direkta vattenstrålar.

i ANMÄRKNING Vi rekommenderar att du monterar flexibla ledningar på pumpingången. På så sätt kan inget mekaniskt tryck eller dragkrafter påverka pumpen.

1. Välj sugledningens längd så att pumpen inte kan arbeta torrt. Sugledningen måste alltid vara minst 30 cm under vattenytan.
2. Anslut sugledningen. Se till att anslutningen är tät utan att gångorna skadas.
3. Lägg alltid sugledningen stigande.

i ANMÄRKNING Är uppsugningshöjden mer än 4 m måste du montera en sugslang med en diameter som är större än 1". Vi rekommenderar att ett suggarnityr från AL-KO med sugslang, sugsil och returflödesstopp används. Fråga din återförsäljare.

4.3 Montera tryckledningen

1. Skruva in förbindelsenippeln (15) inkl. rundpackning (16) i pumputgången (3).
2. Skruva fast vinkelnippeln (13) inkl. packning (14) på förbindelsenippeln (15) och vrid sedan vinkelnippeln i önskad riktning.
3. Fäst tryckledningen (12) på vinkelnippeln (13).
4. Öppna alla förslutningar som finns i tryckledningen (ventiler, munstycken, vattenkran).

5 START

5.1 Fylla på pumpen

OBS! Risk för skador på utrustningen! Torrgång förstör pumpen!

Pumpen måste före varje idrifttagning fyllas helt med vatten så att den kan börja suga direkt.

i ANMÄRKNING För att förkorta sugningstiden kan du fylla sugslangen med vatten före du skruvar fast den.

1. Öppna påfyllningsskruven med filternyckeln.
2. Fyll på vatten via påfyllningsskruven tills pumphuset har fyllts.
3. Skruva in påfyllningsskruven.

6 ANVÄNDNING

6.1 Sätta på pumpen

1. Öppna alla förslutningar som finns i tryckledningen (ventil, munstycke, vattenkran).
2. Sätt i anslutningskabelns stickkontakt i stick-uttaget.
3. Sätt på pumpen med strömbrytaren.

OBS! Risk för skador på utrustningen! Om tryckledningen är stängd finns det risk för skador på pumpen!

Låt inte pumpen arbeta mot en stängd tryckledning.

6.2 Stänga av pumpen

1. Stäng av pumpen med strömbrytaren när du har använt den färdigt.
2. Stäng alla förslutningar som finns i tryckledningen.

⚠ OBSERVERA! Risk för personskador av hett vatten Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
■ Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

Risk för personskador av hett vatten vid:

■ felaktig installation
■ stängd trycksida
■ vattenbrist i sugledningen eller
■ defekt tryckbrytare.

Tillvägagångssätt

1. Skilj pumpen från nätet och låt pumpen och vattnet svalna.
2. Kontrollera pumpen, installationen och vat- tennivån.
3. Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

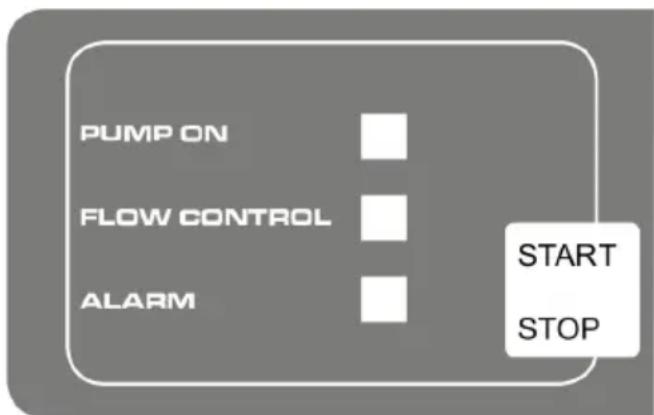

7 LED-DISPLAYER

Kopplingsstatus LED-visning Funktion / åtgärder

Tryck på START/STOP-knappen.Pumpen sätts på och börjar suga.	LED-visningPUMP ON lyser.LED-visningFLOW CONTROLblinkar.	Första idrifttagning: Sug- och trycksida är ansluten, pumpen är fylld med vatten, vatten förhanden på sugsidan. Pumpen ansluts till strömnätet.
Pumpen är i drift. LED-visning	PUMP ON lyser.	Pumpen matar vatten. Det tas upp vatten på trycksidan.
Tryck på START/STOP-knappen.Pumpen stängs av.	LED-visningar slocknar.	Pumpen är avstängd.

7.2 Specialläge

För att använda en Hydrocontrol eller en fjärrkontroll måste pumpen starta automatiskt. Aktivera specialläget för att göra det.

Kopplingsstatus LED-visning Funktion / åtgärder

Aktivera specialläget:Håll START/STOP-knap-pen intryckt 10 sekundernär du ansluter stickkon-takten.	Alla LED-visning-ar blinkar.	Nu startar pumpen direkt. Läget bibehålls även omnätspänningen försvinner. Specialläget är aktivt närLED-visningen PUMP ON blinkar under driften.
Avaktivera specialläget:Håll START/STOP-knap-pen intryckt 10 sekundernär du ansluter stickkon-takten.	Alla LED-visning-arblinkar.	Pumpen stängs av direkt. Sätt på den igen genom atttrycka på START/STOP-knappen

7.3 Felmeddelande

Kopplingsstatus LED-visning Funktion / åtgärder

Pumpen stängs av p.g.a. elektroniken (torrgångs-skydd). Återställ felmeddelandet genom att trycka på START/STOP-knappen.	LED-visningen LARM lyser.	Kontrollera sugledningen, gå sedan tillbaka till första idrifttagning tills pumpen matar vatten.Larm torrgång: Detta meddelande visas om ingen genomströmning har mätts upp inom 180 sekunder.Återställ felmeddelandet genom att trycka på START/STOP-knappen.
Vid den första och andra nystarten efter felmedde-landet.	LED-visningen LARM blinkar.	Kontrollera pumpen och gå sedan tillbaka till den första idrifttagningen tills pumpen matar vatten.
Vid den tredje nystarten efter felmeddelandet.	LED-visningarna FLOW CONTROL och LARM blinkar omväxlande.	Lås pumpen svalan och kontrollera den sedan.

8 UNDERHÅLL OCH SKÖTSEL

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

8.1 Rengöra filtret

1. Skruva av tömningsskruven för filterrummet (10) på tömningsöppningen, töm filterrummet och stäng tömningsöppningen igen.
2. Skruva av det genomskinliga locket för filtret (9) med hjälp av filternyckeln (18).
3. Ta ut filtret (20) ur filterhuset och rengör under rinnande vatten.
4. Rengör filterhuset och det genomskinliga locket till filtret.
5. Innan filtret monteras in ska packningarna för filtret (19) och packningen för huset (23) kontrolleras på skador. Byt ut vid behov.
6. Montera filtret, skruva på det genomskinliga locket på filtret och dra åt handfast med filternyckeln.

8.2 Rengöra backventilen

1. Demontera filtret (se avsnittet "Rengöra filtret").
2. Skruva ut backventilen (21) och rengör under rinnande vatten.
3. Byt ut packningen (25) vid behov.
4. Montera backventilen.
5. Montera filtret.

8.3 Rengöra flottören

1. Skruva ut tryckledningen (3) inkl. vinkelnippel (13) och förbindelsenippel (15).

2. Skruva ut inskruvningsnippeln (24) inkl. packning (25). Kom ihåg flottörens monteringsläge (26). Dra ut flottören och rengör den.

3. Montera in flottören igen - var uppmärksam på monteringsläget.

8.4 Spola pumpen

Efter pumpning av klorhaltigt poolvatten eller vätskor som lämnar rester måste pumpen spolas igenom med rent vatten.

1. Spola igenom pumpen med rent vatten.

8.5 Åtgärda blockering

1. Skilj pumpen från nätet och spärra den mot återtillkoppling.
2. Ta bort sugledningen från pumpingången.
3. Anslut tryckledningen till vattenledningen.
4. Låt vattnet arbeta igenom pumphuset tills blockeringen har lösts upp.
5. Slå på pumpen kort för att kontrollera om pumpen roterar fritt.
6. Ta pumpen i drift enligt beskrivningen ovan.

9 AVHJÄLPA FEL

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

i ANMÄRKNING Vid fel som inte kan åtgär- das ska du vända dig till vår ansvariga kund- tjänst.

Störning Möjlig orsak Avhjälpning
Motorn går inte. Löphjulet är blockerat. Ta bort smuts i insugningsområdet.

Störning Möjlig orsak Avhjälpning
Pumpen arbetar, men matar inget.	Vattennivån är för låg. Sänk ner	sugslangen djupare.
	Det finns luft i pumphuset. Fyll på pumpen.
	Pumpen suger luft. Kontrollera att alla anslutningsförbindelser och locket till filtret är täta.
	Blockering på sugsidan. Observera!
	Tryckledningen är stängd. Observera!
	Tryckslangen är böjd. Sträck ut tryckslangen.
	Torrgångsskyddet är aktiverat. Kontrollera sugsidan.
För liten pumpningsmängd Tryckslangen är böjd. Sträck ut tryckslangen.

10 FÖRVARING

1. Töm sug- och tryckledningen.
2. Skruva ut tömningsskruven och låt vattnet rinna ut ur pumpen.
3. Skruva in tömningsskruven igen och förvara pumpen och tillbehöret på en frostfri plats.

i ANMÄRKNING Vid fara för frost måste pumpen tömmas helt och förvaras på frostskyddad plats.

11 ÅTERVINNING

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.alko-garden.com/service-contacts Du hittar mer reservdelsinformation på: www.alko-garden.com/spareparts

13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU- säkerhetsstandarderna samt de produktspecifika standarderna. Försäkran om överensstämmelse är en del av bruksanvisningen och medföljer maskinen.

14 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

2.2 Produktoversikt (bilde A - D)

Nr. Komponent

1 Pumpeinngang/sugeledningstilkobling

2 Påfyllingsskrue

3 Pumpeuttak/trykkledningstilkobling

4 Motorhus

5 Tilkoblingskabel

6 LED-visningsfelt

7 Pumpefot

8 Pumpehus

9 Transparent lokk filter

10 Tappeskrue filterhus

10a Tappeskrue pumpehus

11 Skru ut trykkledning

13 Vinkelnippel

14 Tetning

15 Forbindelsesnippel

16 Tetning

17 Sugeledning

18 Filternøkkel

19 Tetningsfilter

20 Filter

21 Tilbakeslagsventil

22 Tetning tilbakeslagsventil

23 Tetning hus

Nr. Komponent
