ПОСІБНИК КОРИСТУВАЧА Jet 60005 AL-KO

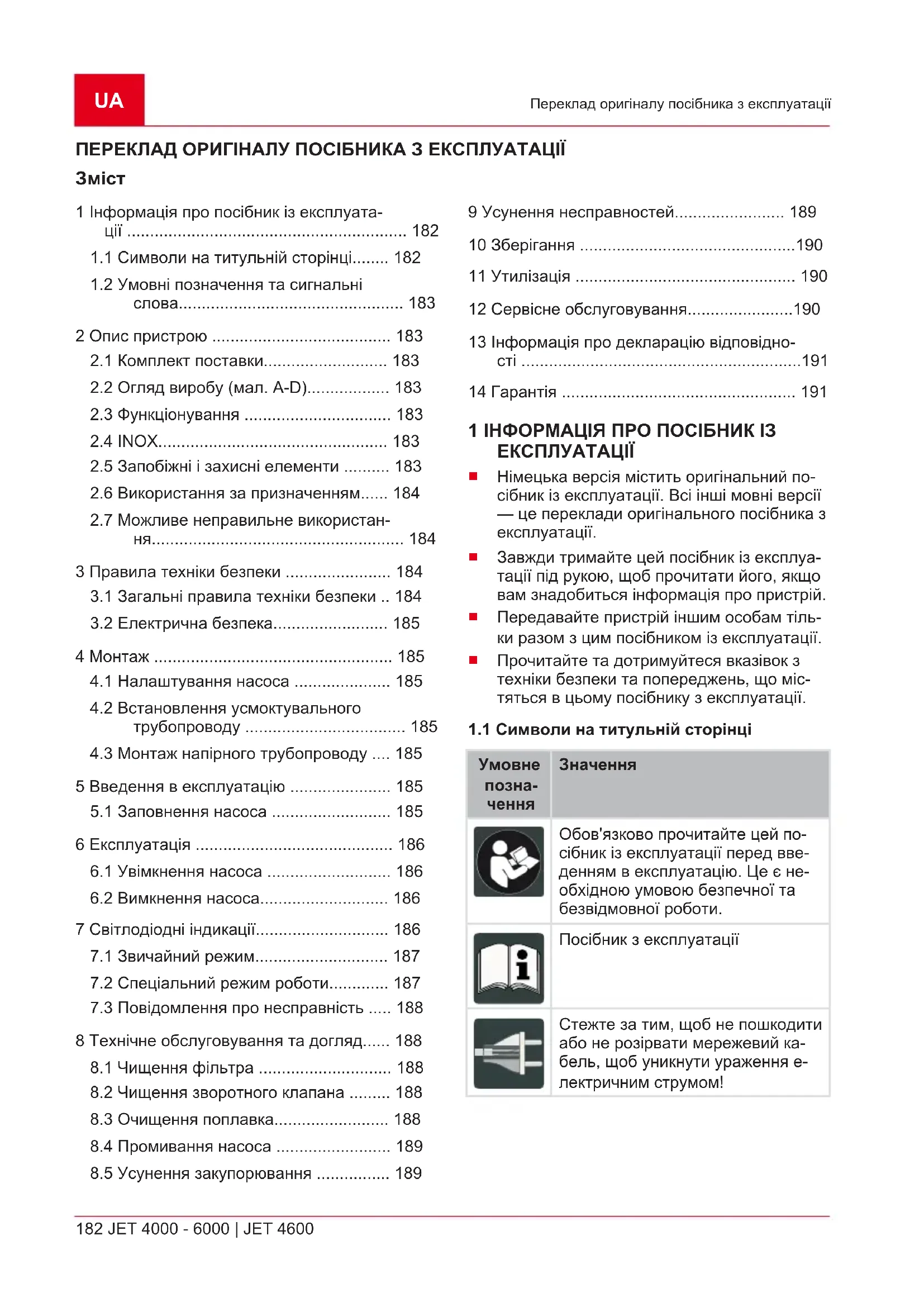

Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

1 Інформація про посібник із експлуата- ції ............................................................. 182

1.1 Символи на титульній сторінці........ 182

1.2 Умовні позначення та сигнальні

2.3 Функціонування ................................ 183

2.4 INOX.................................................. 183

2.5 Запобіжні і захисні елементи .......... 183

2.6 Використання за призначенням...... 184

2.7 Можливе неправильне використан-

ня....................................................... 184 3 Правила техніки безпеки ....................... 184

3.1 Загальні правила техніки безпеки .. 184

4.1 Налаштування насоса ..................... 185

4.2 Встановлення усмоктувального

трубопроводу ................................... 185

4.3 Монтаж напірного трубопроводу .... 185

5 Введення в експлуатацію ...................... 185

5.1 Заповнення насоса .......................... 185

6 Експлуатація ........................................... 186

6.1 Увімкнення насоса ........................... 186

6.2 Вимкнення насоса............................ 186

7 Світлодіодні індикації............................. 186

7.1 Звичайний режим............................. 187

7.2 Спеціальний режим роботи............. 187

7.3 Повідомлення про несправність ..... 188

8 Технічне обслуговування та догляд...... 188

8.1 Чищення фільтра ............................. 188

8.2 Чищення зворотного клапана ......... 188

8.3 Очищення поплавка......................... 188

8.4 Промивання насоса ......................... 189

8.5 Усунення закупорювання ................ 189

• 9 Усунення несправностей p. 189
• 10 Зберігання p. 190
• 11 Утилізація p. 190
• 12 Сервісне обслуговування p. 190
• 13 Інформація про декларацію відповідно- сті p. 191
• 14 Гарантія 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 191

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації Стежте за тим, щоб не пошкодити або не розірвати мережевий ка- бель, щоб уникнути ураження е- лектричним струмом!467774_j 183 Опис пристрою

1.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА! Вказує на небезпечну ситу- ацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм. ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості. УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку. ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику з експлуатації описано різні моделі насосів із бензиновим двигуном. Ви- значте модель за фірмовою табличкою.

2.1 Комплект поставки

Насос постачається в комплекті з ключем для зняття фільтра і мережевим кабелем.

2.2 Огляд виробу (мал. A-D)

1 Вхід у насос / з’єднання для усмокту- вального трубопроводу 2 Різьбова пробка отвору для заливан-

3 Вихід із насоса / з’єднання для напір- ного трубопроводу 4 Корпус двигуна 5 З’єднувальний кабель 6 Світлодіодна індикаторна панель 7 Опора насоса 8 Корпус насоса 9 Прозора кришка фільтра 10 Пробка зливного отвору на корпусі

10a Пробка зливного отвору на корпусі на-

11 Напірний трубопровід 13 Кутовий ніпель 14 Ущільнення 15 З’єднувальний ніпель 16 Ущільнення 17 Усмоктувальний трубопровід 18 Ключ для зняття фільтра 19 Ущільнення для фільтра 20 Фільтр 21 Зворотний клапан 22 Ущільнення для зворотного клапана 23 Ущільнення корпуса 24 Угвинчувальний ніпель 25 Ущільнення 26 Вимірювальний поплавок Дата випуску Дата випуску зазначена на типовій табличці виробу. Дата випуску відповідає першим чоти- рьом цифрам серійного номера

Y: Місяць випуску (A = січень)

Насос усмоктує воду через вхідні отвори та подає її до виходу з насоса. Насос вмикається та вимикається за допомогою клавіші START- / STOP (Старт/стоп).

Насоси з позначкою «INOX» постачаються з обладнанням із нержавіючої сталі. Це не впли- ває на принцип встановлення та функціону-

2.5 Запобіжні і захисні елементи

Термічний вимикач Насос оснащено термічним вимикачем, який вимикає двигун у разі перегрівання. Після фа- зи охолодження протягом прибл. 15 – 20 хви- лин насос знову самостійно вмикається.UA

184 JET 4000 - 6000 | JET 4600

Правила техніки безпеки

2.6 Використання за призначенням

Насос призначений для приватного викори- стання в будинку та саду. Його можна експлу- атувати тільки за призначенням згідно з тех- нічними даними. Насос призначений для:

зрошення та поливання;

заповнювання та висмоктування води з ємностей (наприклад, басейни для пла-

забору води з криниць, ємностей для нако- пичення дощової води та цистерн. Насос призначений тільки для подавання та-

освітлена вода, дощова вода;

хлорована вода (для басейнів); Будь-яке інше використання вважається вико- ристанням не за призначенням.

2.7 Можливе неправильне використання

Насос заборонено використовувати в режимі постійної роботи. Він не призначений для по- давання таких речовин:

продукти харчування;

агресивні середовища, хімікати;

їдкі, горючі, вибухові або газоподібні ріди-

рідини з температурою понад 35°C; 3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ НЕБЕЗПЕКА! Небезпека під час дотику до струмопровідних деталей! Несправність насоса або подовжувального кабелю може призвести до серйозних травм!

Негайно від'єднайте штекер від електрич- ної мережі.

Підключайте пристрій через автоматичний запобіжний вимикач із номінальним стру- мом пошкодження <30мА. ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запо- біжні та захисні елементи. ОБЕРЕЖНО! Небезпека травмування через гарячу воду! У разі тривалої експлуа- тації (>10хв.) із закритою напірною стороною вода у насосі може дуже нагрітися та неконтр- ольовано витікати!

Від’єднайте насос від електромережі та дайте насосу та воді охолонути.

Перевірте рівень води на усмоктувальній

Перевірте герметичність ліній.

Перевірте встановлення всмоктувальної та напірної лінії.

Експлуатуйте насос знову тільки після усу- нення всіх несправностей!

3.1 Загальні правила техніки безпеки

Цим пристроєм можуть користуватися осо- би з обмеженими фізичними, сенсорними чи розумовими здібностями або з браком досвіду та знань, якщо вони перебувають під наглядом або проінструктовані щодо безпечного використання пристрою та ро- зуміють небезпеку, пов’язану з цим. Дітям заборонено гратися з пристроєм.

Особи з дуже сильними і складними обме- женнями також повинні бути ознайомлені з описаними тут інструкціями.

Насоси, які не позначені як морозостійкі, не можна залишати на вулиці в мороз.

У жодному разі не підіймайте насос вище мережевого кабелю, не транспортуйте та не закріплюйте його. У жодному разі не ви- тягайте мережевий штекер із розетки за мережевий кабель.

Самовільні модифікації або перебудови насоса заборонено. Доручайте виконання ремонту тільки нашій сервісній службі.

Під час роботи з пристроєм підключайте вставляйте штекер. Захищайте мережевий штекер від вологи.

Використовуйте насос та подовжувальний кабель лише у бездоганному технічному467774_j 185

стані. Пошкоджені прилади забороняється експлуатувати.

Тримайте насос на безпечній відстані від тварин або вимкніть його в разі наближен-

3.2 Електрична безпека

Коли в басейні або садовому ставку знахо- дяться люди, насос не має працювати.

Домашня мережева напруга повинна збіга- тися з даними для мережевої напруги в технічній документації. Не використовуйте будь-яку іншу напругу живлення.

Насос дозволено використовувати тільки на електричних пристосуваннях згідно з DIN/VDE 0100, частина 737, 738 та 702. Для захисту запобіжником треба встанови- ти лінійний захисний автомат 10 A і авто- мат захисного вимикання струму пошко- дження з номінальним струмом пошко- дження 10/30 мА.

Використовуйте тільки подовжувальні ка- белі, що призначені для використання на відкритому повітрі, з мінімальним попереч- ним перетином 1,5 мм

. Кабельні бараба- ни повинні бути повністю розмотані.

Забороняється використовувати пошкод- жені та зношені подовжувальні кабелі.

Перед кожним введенням в експлуата- цію перевіряйте стан подовжувальних

Якщо необхідно подовжити з'єднувальний кабель, дозволяється використовувати ви- ключно тип кабелів H07RN-F, а також за- ливну муфту. Даний вид роботи може бути здійснений тільки спеціалістом-електри-

Якщо кабель живлення пошкоджено, його має замінити виробник, його сервісний а- гент або особа з аналогічною кваліфікаціє- ю, щоб уникнути небезпеки. 4 МОНТАЖ

4.1 Налаштування насоса

1. Підготуйте рівну та тверду поверхню.

2. Встановіть насос горизонтально, в захи-

щеному від затоплення місці.

Переконайтеся в тому, що насос захищено від дощу та прямого струменю води.

4.2 Встановлення усмоктувального

трубопроводу ПРИМІТКА Ми рекомендуємо встановити гнучкий трубопровід на вході в насос. Таким чином можна уникнути механічного тиску чи впливу на насос.

1. Підберіть довжину всмоктувального

трубопроводу так, щоб запобігти сухому ходу насоса. Усмоктувальний трубопровід повинен завжди знаходитися щонайменше на 30 см нижче поверхні води.

2. Встановіть усмоктувальний трубопровід.

При цьому зверніть увагу на герметичність з’єднання, не пошкоджуючи різьбу.

3. Завжди прокладайте усмоктувальний

трубопровід із нахилом вгору. ПРИМІТКА Якщо висота всмоктування пе- ревищує 4 м, необхідно встановити всмокту- вальний шланг діаметром більше 1“. Ми реко- мендуємо використовувати комплект для всмоктування AL-KO зі всмоктувальним шлан- гом, приймальною сіткою та стопором зворот- ного потоку. Запитуйте в спеціалізованих ма-

4.3 Монтаж напірного трубопроводу

1. Вкрутіть з'єднувальний ніпель (15) з кіль-

цем ущільнювача (16) до виходу з насоса (3).

2. Вкрутіть кутовий ніпель (13) з ущільненням

(14) на з'єднувальний ніпель (15) і повер- ніть кутовий ніпель в потрібному напрямку.

3. Приєднайте напірний трубопровід (12) до

кутового ніпеля (13).

4. Відкрийте стопорний пристрій напірного

трубопроводу (клапани, форсунки, водо- провідний кран). 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

5.1 Заповнення насоса

УВАГА! Небезпека пошкодження облад- нання! Експлуатація насухо пошкоджує насос!

Перед кожним введенням в експлуатацію насос потрібно наповнювати водою до рів- ня переливання, щоб він відразу міг здійс- нювати процес усмоктування. ПРИМІТКА Щоб зменшити час усмокту- вання, перед під’єднанням усмоктувального шланга заповніть його водою.UA

1. Відкрийте різьбову пробку отвору для за-

ливання води за допомогою ключа для зняття фільтра.

2. Заливайте воду через різьбову пробку

отвору для заливання води, доки корпус насоса на заповниться водою.

3. Закрутіть різьбову пробку отвору для зали-

вання води. 6 ЕКСПЛУАТАЦІЯ

6.1 Увімкнення насоса

1. Відкрийте стопорний пристрій напірного

трубопроводу (клапан, форсунку, водопро- відний кран).

2. Вставте роз'єм живлення з’єднувального

3. Натисніть вмикач/вимикач насоса.

УВАГА! Небезпека пошкодження облад- нання! Закритий напірний трубопровід може привести до пошкодження насоса!

Насос ніколи не повинен працювати із за- критим напірним трубопроводом.

6.2 Вимкнення насоса

1. Вимкніть насос після його використання за

допомогою вмикача/вимикача.

2. Закрийте всі стопорні пристрої напірного

трубопроводу. ОБЕРЕЖНО! Небезпека травмування через гарячу воду У разі тривалої експлуата- ції (>10хв.) із закритою напірною стороною вода у насосі може дуже нагрітися та неконтр- ольовано витікати!

Від’єднайте насос від електромережі та дайте насосу та воді охолонути.

Експлуатуйте насос знову тільки після усу- нення всіх несправностей! Небезпека травмування через гарячу воду мо- же виникнути через:

неправильну установку;

закритий напірний бік;

недостатню кількість води в усмоктуваль- ному трубопроводі чи

пошкоджений кнопковий вимикач. Вживання заходів

1. Від’єднайте насос від електромережі та

дайте насосу та воді охолонути.

2. Перевірте встановлення насоса і рівень

3. Експлуатуйте насос знову тільки після усу-

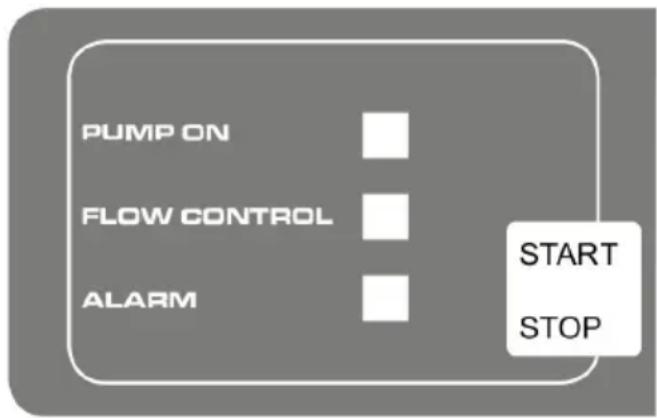

нення всіх несправностей! 7 СВІТЛОДІОДНІ ІНДИКАЦІЇ467774_j 187 Світлодіодні індикації

Положення елементів розподільного при-

Функції / дії Натисніть клавішу START- / STOP (Старт/

Насос вмикається та починає всмоктувати

Світиться світло- діодний індика- тор PUMP ON (Насос увімкн.). Блимає світлоді- одний індикатор FLOW CONTROL (Контроль пода-

Перше введення в експлуатацію: Під’єднайте усмоктувальний та напірний трубопроводи, запов- ніть насос водою, забезпечте всмоктування води. Підключіть насос до мережі. Насос у режимі експлу-

Світиться світло- діодний індика- тор PUMP ON (Насос увімкн.). Насос подає воду. Вода забирається під дією тис-

Натисніть клавішу START- / STOP (Старт/

Насос вимикається. Світлодіодні ін- дикації зникають. Насос вимкнувся.

7.2 Спеціальний режим роботи

Після застосування гідроконтролера чи вими- кача дистанційного керування насос повинен автоматично запуститися, крім того активуєть- ся спеціальний режим роботи. Положення елементів розподільного при-

Функції / дії Активація спеціально- го режиму роботи: утримуйте натиснутою клавішу START/ STOP (Старт/стоп) протягом 10 секунд під час вми- кання мережевого ште-

Усі світлодіодні індикації блима-

Тепер насос відразу запускається. Режим роботи залишається активним навіть у разі відсутності мережевої напруги. Спеціальний режим роботи активний, коли в режимі роботи блимає світлоді- одний індикатор PUMP ON (Насос увімкн.). Деактивація спеціаль- ного режиму роботи: утримуйте натиснутою клавішу START/ STOP (Старт/стоп) протягом 10 секунд під час вми- кання мережевого ште-

Насос відразу вимикається. Повторне ввімкнення за допомогою натискання клавіші START/STOP (Старт/стоп).UA

188 JET 4000 - 6000 | JET 4600

Технічне обслуговування та догляд

7.3 Повідомлення про несправність

Положення елементів розподільного при-

Функції / дії Насос вимикається за допомогою електроніки (система захисту від ро- боти насухо). Скидання повідомлення про не- справність за допомо- гою натискання клавіші START/STOP (Старт/

Світиться світло- діодний індика- тор ALARM (Три-

Перевірте всмоктувальний трубопровід, потім поверніться до процедури первинного вве- дення в експлуатацію і почекайте, поки насос не почне качати воду. Alarm Trockenlauf (Тривога – робота насухо): Це повідомлення з'являється, якщо більше 180 секунд об’єм подачі не вимірюється. Скидання повідомлення про несправність натисканням клавіші START- / STOP (Старт/ стоп). Під час першого та дру- гого повторного запуску після повідомлення про несправність. Блимає світлоді- одний індикатор ALARM (Триво-

Перевірте насос і поверніться назад до першого введення в експлуатацію, доки насос подає воду. Під час третього пов- торного запуску після повідомлення про не- справність. По черзі блима- ють світлодіодні

FLOW CONTROL (Контроль пода- вання) та ALARM

Зачекайте, доки насос охолоне та перевірте його. 8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

НЕБЕЗПЕКА! Небезпека ураження е- лектричним струмом! Перед будь-якими ро- ботами з усунення несправностей виймайте з розетки мережевий кабель.

Перед здійсненням будь-яких робіт з усу- нення неполадок завжди витягуйте штекер із мережі живлення.

Неполадки в електричних приладах має усувати кваліфікованих електрик.

1. Відгвинтіть пробку зливного отвору камери

фільтра (10), спустіть воду з камери філь- тра та знову закрийте зливний отвір.

2. Відгвинтіть прозору кришку фільтра (9) за

допомогою ключа для зняття фільтра (18).

3. Вийміть фільтр (20) із корпуса фільтра та

промийте його під струменем води.

4. Почистіть корпус фільтра та прозору криш-

5. Перед встановленням фільтра перевірте

ущільнення фільтра (19) і ущільнення кор- пуса (23) на предмет пошкоджень і за по- треби замініть.

6. Установіть фільтр, пригвинтіть прозору

кришку фільтра та надійно затягніть клю- чем для фільтра.

8.2 Чищення зворотного клапана

1. Замініть фільтр (див. розділ «Чищення

2. Відгвинтіть зворотний клапан (21) та про-

мийте його під струменем води.

3. За потреби замініть ущільнення (25).

4. Установлення зворотного клапана.

5. Встановіть фільтр.

8.3 Очищення поплавка

1. Відкрутіть напірний трубопровід (3) разом

із кутовим ніпелем (13) і з'єднувальним ні- пелем (15).

2. Відкрутіть угвинчувальний ніпель (24) ра-

зом із ущільненням (25). Відзначте мон-467774_j 189 Усунення несправностей тажне положення поплавка (26). Витягніть поплавок та почистіть його.

3. Знову встановіть поплавок. Зважайте на

його монтажне положення.

8.4 Промивання насоса

Після подавання хлорованої води до плаваль- ного басейну чи рідин, що залишають після себе осад, слід промити насос чистою водою.

1. Промийте насос чистою водою.

8.5 Усунення закупорювання

1. Вимкніть насос від мережі і захистіть його

від повторного ввімкнення.

2. Зніміть всмоктувальний трубопровід на

3. Підключіть напірний трубопровід до водо-

4. Забезпечте протікання води через корпус

насоса, доки закупорювання не буде усу-

5. Коротким включенням перевірте вільне о-

6. Введіть насос в експлуатацію, як описано.

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ НЕБЕЗПЕКА! Небезпека ураження е- лектричним струмом! Перед будь-якими ро- ботами з усунення несправностей виймайте з розетки мережевий кабель.

Перед здійсненням будь-яких робіт з усу- нення неполадок завжди витягуйте штекер із мережі живлення.

Неполадки в електричних приладах має усувати кваліфікованих електрик. ПРИМІТКА У разі виникнення неполадок, які ви не можете усунути самостійно, зверніть- ся до нашого сервісного центру. Несправність Можлива причина Усунення несправностей Двигун не працює. Робоче колесо заблоковано. Видалити бруд у зоні всмоктуван-

Термовимикач вимкнувся. Зачекайте, доки термовимикач знову ввімкне насос. Слідкуйте за максимальною температурою по- даваного середовища. Потрібно перевірити насос. Мережева напруга відсутня. Доручіть електрикові перевірити лінію електропостачання. Систему захисту від роботи насухо активовано Перевірити усмоктувальний трубопровід.UA

Несправність Можлива причина Усунення несправностей Насос працює, але не по- дає рідину. Рівень води надто низький. Глибоко занурити всмоктувальний

Повітря в корпусі насоса. Заповніть насос. Насос усмоктує повітря. Перевірити на герметичність усі з’єднувальні трубопроводи та кришку фільтра. Закупорка під час усмокту-

Небезпека отримання опіків через

Видалити бруд у зоні всмоктуван-

Напірний трубопровід закри-

Небезпека отримання опіків через

Відкрити напірний трубопровід. Напірний шланг зігнутий. Розправити напірний шланг. Систему захисту від роботи насухо активовано. Перевірити усмоктувальний трубопровід. Об’єм подаваної рідини надто малий Напірний шланг зігнутий. Розправити напірний шланг. Діаметр шланга надто ма-

Використовуйте напірний шланг із більшим діаметром. Закупорка під час усмокту-

Видалити бруд у зоні всмоктуван-

Висота подавання надто ве-

Зважайте на висоту подавання, див. технічні характеристики! Висота всмоктування надто

Перевірте висоту всмоктування, зважати на макс. висоту всмокту- вання, див. технічну документаці-

1. Злийте воду з всмоктувального та напірно-

2. Відкрутіть різьбову пробку зливного отвору

і дайте воді витекти з насоса.

3. Знову вкрутіть пробку зливного отвору і

розмістіть насос і приладдя для зберігання в захищеному від морозу місці. ПРИМІТКА При ймовірності замороження необхідно повністю злити воду та передисло- кувати насос в місце захищене від надмірно низької температури. 11 УТИЛІЗАЦІЯ Електронні та електричні пристрої не на- лежать до звичайних побутових відходів. Їх слід збирати та викидати окремо. Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і підляга- ють відповідній утилізації. 12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти467774_j 191 Інформація про декларацію відповідності в Інтернеті за посиланням: www.alko-garden.com/service-contacts Більш детальна інформація про запчастини доступна за посиланням: www.alko-garden.com/spareparts 13 ІНФОРМАЦІЯ ПРО ДЕКЛАРАЦІЮ ВІДПОВІДНОСТІ Ми заявляємо з повною відповідальністю, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гармонізованих Ди- ректив ЄС, стандартів безпеки ЄС і застосов- них до нього стандартів. Декларація відповід- ності є частиною посібника з експлуатації та прикріплена до машини. 14 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.TR
