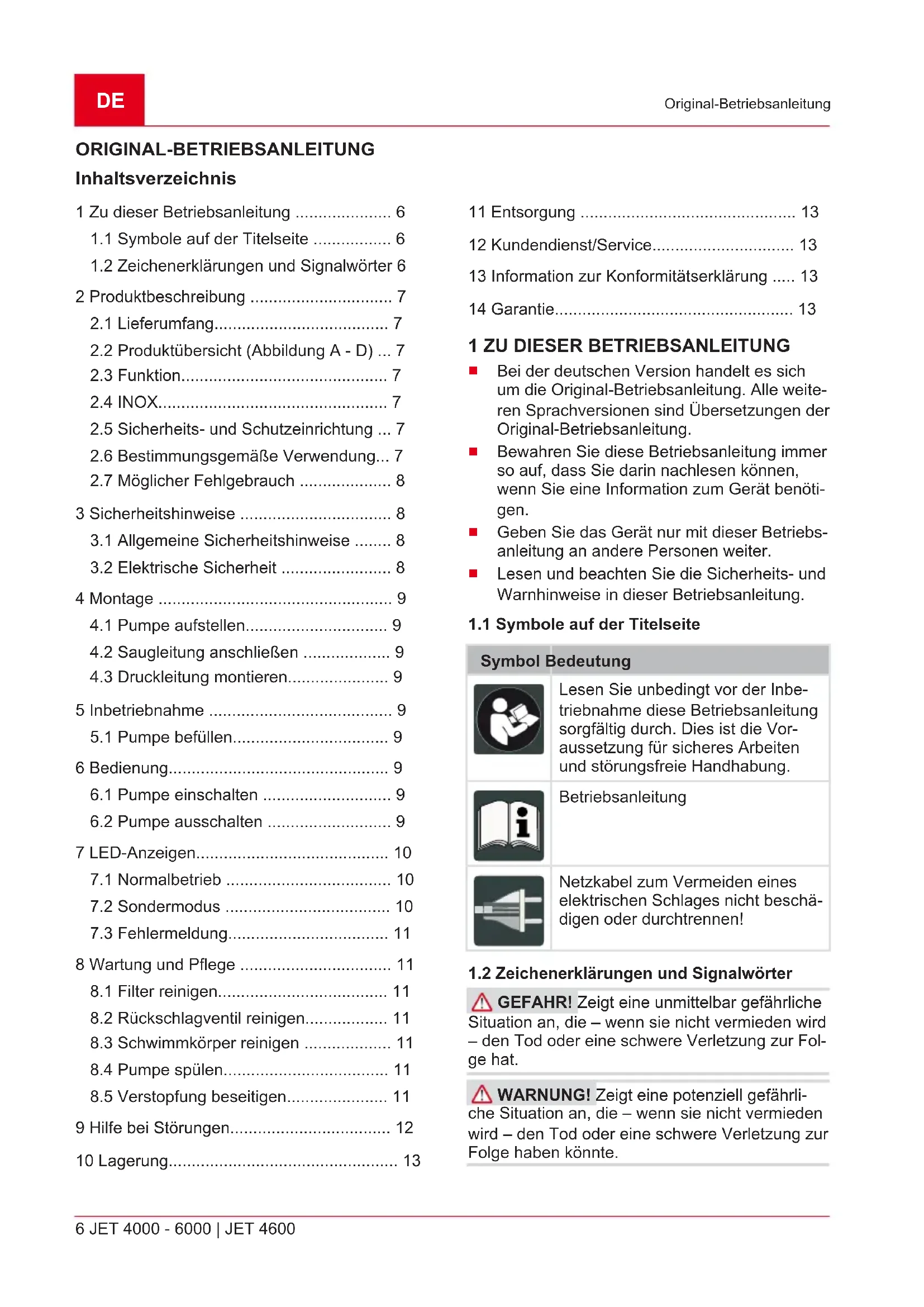

Notice AL-KO Jet 60005 - page 6
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.

Benutzerfragen zu Jet 60005 AL-KO

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch Jet 60005 - AL-KO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Jet 60005 von der Marke AL-KO.

BEDIENUNGSANLEITUNG Jet 60005 AL-KO

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung ...... 6

1.1 Symbole auf der Titelseite ...... 6
1.2 Zeichenerklärungen und Signalwörter 6

2 Produktbeschreibung 7

2.1 Lieferumfang....7
2.2 Produktübersicht (Abbildung A - D) ... 7
2.3 Funktion....7
2.4 INOX....7
2.5 Sicherheits- und Schutzeinrichtung ... 7
2.6 Bestimmungsgemäße Verwendung... 7
2.7 Möglicher Fehlgebrauch 8

3 Sicherheitshinweise 8

3.1 Allgemeine Sicherheitshinweise ..... 8
3.2 Elektrische Sicherheit 8

4 Montage 9

4.1 Pumpe aufstellen....9
4.2 Saugleitung anschließen 9
4.3 Druckleitung montieren.... 9

5 Inbetriebnahme 9

5.1 Pumpe befüllen....9

6 Bedienung....9

6.1 Pumpe einschalten 9
6.2 Pumpe ausschalten 9

7 LED-Anzeigen.... 10

7.1 Normalbetrieb 10
7.2 Sondermodus 10
7.3 Fehlermeldung.... 11

8 Wartung und Pflege 11

8.1 Filter reinigen.... 11
8.2 Rückschlagventil reinigen.... 11
8.3 Schwimmkörper reinigen 11
8.4 Pumpe spülen.... 11
8.5 Verstopfung beseitigen.... 11

9 Hilfe bei Störungen.... 12

10 Lagerung.... 13

11 Entsorgung 13
12 Kundendienst/Service.... 13
13 Information zur Konformitätserklärung ..... 13
14 Garantie.... 13

1 ZU DIESER BETRIEBSANLEITUNG

■ Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Symbole auf der Titelseite

Symbol Bedeutung

AL-KO Jet 60005 - Symbol Bedeutung - 1

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

AL-KO Jet 60005 - Symbol Bedeutung - 2

Betriebsanleitung

AL-KO Jet 60005 - Symbol Bedeutung - 3

Netzkabel zum Vermeiden eines elektrischen Schlages nicht beschädigen oder durchtrennen!

1.2 Zeichenerklärungen und Signalwörter

⚠️ GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.
⚠️ WARNUNG! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

⚠ VORSICHT! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

i HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

In dieser Betriebsanleitung werden verschiedene Modelle von Pumpen beschrieben. Identifizieren Sie Ihr Modell anhand des Typenschilds.

2.1 Lieferumfang

Die Pumpe wird Betriebsbereit mit Netzkabel und Filterschlüssel ausgeliefert.

2.2 Produktübersicht (Abbildung A - D)

Nr. Bauteil

1 Pumpeneingang/Saugleitungsanschluss
2 Einfüllschraube
3 Pumpenausgang/Druckleitungsanschluss
4 Motorgehäuse
5 Anschlusskabel
6 LED-Anzeigefeld
7 Pumpenfuß
8 Pumpengehäuse
9 Klarsichtdeckel Filter
10 Ablassschraube Filtergehäuse
10a Ablassschraube Pumpengehäuse
11 Druckleitung
13 Winkelnippel
14 Dichtung
15 Verbindungsnippel
16 Dichtung
17 Saugleitung
18 Filterschlüssel
19 Dichtung Filter

Nr. Bauteil

20 Filter
21 Rückschlagventil
22 Dichtung Rückschlagventil
23 Dichtung Gehäuse
24 Einschraubnippel
25 Dichtung
26 Schwimmkörper Messeinheit

2.3 Funktion

Die Pumpe saugt das Fördermedium durch die Ansauglöcher direkt an und fördert es zum Pumpenausgang. Sie wird durch eine START-/STOP-Taste ein- und ausgeschaltet.

2.4 INOX

Pumpen mit der Bezeichnung "INOX" werden in rostfreier Edelstahlausstattung ausgeliefert. Aufbauweise und Funktion werden hiervon nicht berührt.

2.5 Sicherheits- und Schutzeinrichtung

Thermoschutzschalter

Die Pumpe ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein.

2.6 Bestimmungsgemäße Verwendung

Die Pumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betrieben werden.

Die Pumpe eignet sich für:

■ Bewässern und Gießen
■ Um- und Auspumpen von Behältern (z. B. Schwimmbecken)
Wasserentnahme aus Brunnen, Regentonnen und Zisternen.

Die Pumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

Klarwasser, Regenwasser
■ chlorhaltiges Wasser (z. B. Schwimmbecken)

Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

2.7 Möglicher Fehlgebrauch

Die Pumpe darf nicht im Dauerbetrieb eingesetzt werden. Es ist nicht geeignet zur Förderung von:

Trinkwasser
Salzwasser
Lebensmitteln
Schmutzwasser
■ aggressiven Medien, Chemikalien
■ ätzenden, brennbaren, explosiven oder gasenden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind

3 SICHERHEITSHINWEISE

⚠️ GEFAHR! Gefahr beim Berühren spannungsführender Teile! Ein Defekt an der Pumpe oder am Verlängerungskabel kann zu schweren Verletzungen führen!

■ Trennen Sie den Stecker sofort vom Netz.
■ Schließen Sie das Gerät über einen FI-Schutzschalter mit einem Nennfehlerstrom < 30 mA an.

⚠️ WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verletzungen führen.

■ Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.
■ Setzen Sie Sicherheits- und Schutzeinrichtungen nie außer Kraft.

⚠ VORSICHT! Verletzungsgefahr durch heißes Wasser! Bei längerem Betrieb gegen die geschlossene Druckseite (> 10 min) kann sich das Wasser in der Pumpe stark erhitzen und unkontrolliert austreten!

■ Trennen Sie die Pumpe vom Netz und lassen Sie Pumpe und Wasser abkühlen.
■ Prüfen Sie den Wasserstand saugseitig.
■ Prüfen Sie die Dichtheit der Leitungen.
■ Prüfen Sie die Installation der Saug- und Druckleitung.
■ Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb!

3.1 Allgemeine Sicherheitshinweise

Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge-

brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

■ Personen mit sehr starken und komplexen Einschränkungen können Bedürfnisse über die hier beschriebenen Anweisungen hinaus haben.

Pumpen, die nicht als frostsicher gekennzeichnet sind, dürfen bei Frost nicht im Freien stehen.

■ Die Pumpe nie am Netzkabel hochheben, transportieren oder befestigen. Das Netzka-bel nicht dazu benutzen, um den Netzstecker aus der Steckdose zu ziehen.

Eigenmächtige Veränderungen oder Umbauten an der Pumpe sind verboten. Reparaturen dürfen nur durch unseren Kundendienst durchgeführt werden.

■ Bei Arbeiten am Gerät den Netzstecker ziehen. Den Netzstecker vor Feuchtigkeit schützen.

Pumpe und Verlängerungskabel nur in technisch einwandfreiem Zustand benutzen. Beschädigte Geräte dürfen nicht betrieben werden.

■ Halten Sie einen Sicherheitsabstand zu Tieren ein, bzw. schalten Sie die Pumpe aus, wenn sich Tiere nähern.

3.2 Elektrische Sicherheit

■ Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.
■ Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden.
Die Pumpe darf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10 A sowie ein Fehlerstrom-Schutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert werden.
Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5 mm². Kabeltrommeln immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden.

Kontrollieren Sie vor jeder Inbetriebnahme den Zustand Ihres Verlängerungskabels.

■ Falls das Anschlusskabel verlängert werden muss, darf nur ein Kabel Typ H07RN-F und eine Vergussmuffe verwendet werden. Diese Arbeit darf nur von einer Elektrofachkraft durchgeführt werden.
■ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

4 MONTAGE

4.1 Pumpe aufstellen

  1. Ebenen und festen Standort vorbereiten.
  2. Pumpe waagerecht und überflutungssicher aufstellen.
    ■ Die Pumpe muss vor Regen und direktem Wasserstrahl geschützt sein.

4.2 Saugleitung anschließen

i HINWEIS Wir empfehlen den Einbau flexibler Leitungen am Pumpeneingang. So kann kein mechanischer Druck oder Zug auf die Pumpe ausgeübt werden.

  1. Länge der Saugleitung so auswählen, dass die Pumpe nicht trockenlaufen kann. Die Saugleitung muss sich immer mindestens 30 cm unter der Wasseroberfläche befinden.
  2. Saugleitung anschließen. Auf dichten Anschluss achten, ohne das Gewinde zu beschädigen.
  3. Saugleitung stets steigend verlegen.

i HINWEIS Beträgt die Ansaughöhe mehr als 4 m, muss ein Saugschlauch mit einem Durchmesser größer 1" montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur mit Saugschlauch, Saugkorb und Rückflussstop. Fragen Sie Ihren Fachhändler.

4.3 Druckleitung montieren

  1. Verbindungsnippel (15) mit dem Runddichtring (16) in den Pumpenausgang (3) schrauben.
  2. Winkelnippel (13) mit Dichtung (14) auf den Verbindungsnippel (15) schrauben und den Winkelnippel in die gewünschte Richtung drehen.
  3. Druckleitung (12) am Winkelnippel (13) befestigen.

  4. Alle in der Druckleitung vorhandenen Verschlüsse (Ventile, Spritzdüsen, Wasserhahn) öffnen.

5 INBETRIEBNAHME

5.1 Pumpe befüllen

ACHTUNG! Gefahr von Geräteschäden! Trockenlauf zerstört die Pumpe!

■ Die Pumpe muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, damit sie sofort ansaugen kann.

HINWEIS Um die Ansaugzeit zu verkürzen, Saugschlauch vor dem Anschrauben mit Wasser füllen.

  1. Einfüllschraube mit Filterschlüssel öffnen.
  2. Über die Einfüllschraube Wasser einfüllen, bis das Pumpengehäuse voll ist.
  3. Einfüllschraube einschrauben.

6 BEDIENUNG

6.1 Pumpe einschalten

  1. Alle in der Druckleitung vorhandenen Verschlüsse (Ventil, Spritzdüse, Wasserhahn) öffnen.
  2. Netzstecker des Anschlusskabels in die Steckdose stecken.
  3. Pumpe am Ein- / Aus-Schalter einschalten.

ACHTUNG! Gefahr von Geräteschäden! Eine geschlossene Druckleitung kann zu Schäden an der Pumpe führen!

■ Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.

6.2 Pumpe ausschalten

  1. Pumpe nach Gebrauch am Ein- / Aus-Schalter ausschalten.
  2. Alle in der Druckleitung vorhandenen Verschlüsse schließen.

⚠ VORSICHT! Verletzungsgefahr durch heißes Wasser Bei längerem Betrieb gegen die geschlossene Druckseite (>10 min) kann sich das Wasser in der Pumpe stark erhitzen und unkontrolliert austreten!

■ Trennen Sie die Pumpe vom Netz und lassen Sie Pumpe und Wasser abkühlen.
■ Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb!

Die Verletzungsgefahr durch heißes Wasser kann bei:

■ unsachgemäßer Installation,
■ geschlossene Druckseite,
■ Wassermangel in der Saugleitung oder
■ defektem Druckschalter entstehen.

Vorgehen

  1. Pumpe vom Netz trennen und Pumpe und Wasser abkühlen lassen.
  2. Pumpe, Installation und Wasserstand prüfen.
  3. Pumpe erst nach Beheben aller Mängel wieder in Betrieb nehmen!

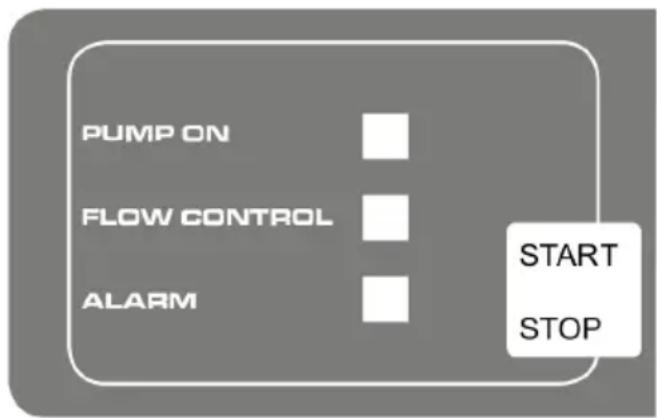

7 LED-ANZEIGEN
AL-KO Jet 60005 - Vorgehen - 1

Schaltzustand LED-Anzeige Funktion / Maßnahme

Drücken der START-/STOP-Taste.Pumpe schaltet ein und beginnt anzusaugen.LED-Anzeige PUMP ON leuchtet. LED-Anzeige FLOW CONTROL blinkt.Erstinbetriebnahme: Saug- und Druckseite angeschlossen, Pumpe mit Wasser gefüllt, Wasser saugseitig vorhanden. Pumpe wird ans Netz genommen.
Pumpe in Betrieb. LED-Anzeige PUMP ON leuchtet.Pumpe fördert Wasser. Druckseitig wird Wasser entnommen.
Drücken der START-/STOP-Taste.Pumpe schaltet aus.LED-Anzeigen aus.Pumpe aus.

7.2 Sondermodus

Um einen Hydrocontrol oder einen Funkfern- schalter zu verwenden muss die Pumpe automa- tisch starten, dazu den Sondermodus aktivieren.

Schaltzustand LED-Anzeige Funktion / Maßnahme

Sondermodus aktivieren: START/ STOP-Taste beim Einstecken des Netzsteckers drücken und 10 Sekunden gedrückt halten.Alle LED-Anzeigen blinken.Pumpe startet jetzt sofort. Modus bleibt erhalten, auch bei Entfernen der Netzspannung. Sondermodus aktiv, wenn LED-Anzeige PUMP ON im Betrieb blinkt.
Sondermodus deaktivieren: START/ STOP-Taste beim Einstecken des Netzsteckers drücken und 10 Sekunden gedrückt halten.Alle LED-Anzeigen Blinken.Pumpe schaltet sofort aus. Erneutes Einschalten durch Drücken der START/STOP-Taste

7.3 Fehlermeldung

Schaltzustand LED-Anzeige Funktion / Maßnahme

Pumpe schaltet durch Elektronik (Trockenlauf-schutz) aus. Rückstellung der Fehlermeldung durch Drücken der START/STOP-Taste.LED-Anzeige ALARM leuchtet.Saugleitung prüfen, danach zurück zur Erstinbetriebnahme, bis Pumpe Wasser fördert.Alarm Trockenlauf: Diese MeldungErscheint, wenn länger als 180 Sekunden kein Durchfluss gemessen wird.Rückstellung der Fehlermeldung durch Drücken der START/STOP-Taste.
Beim ersten und zweiten Neustart nach der Fehlermeldung.LED-Anzeige ALARM blinkt.Pumpe prüfen und zurück zur Erstinbetriebnahme, bis Pumpe Wasser fördert.
Beim dritten Neustart nach der Fehlermeldung.LED-Anzeige FLOW CONTROL und LED-Anzeige ALARM blinken abwechselnd.Pumpe abkühlen lassen und prüfen.

8 WARTUNG UND PFLEGE

AL-KO Jet 60005 - WARTUNG UND PFLEGE - 1

GEFAHR! Gefahr von Stromschlag! Bei

Arbeiten an der Pumpe besteht die Gefahr, einen elektrischen Stromschlag zu bekommen.

■ Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
■ Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen.

8.1 Filter reinigen

  1. Ablassschraube Filterraum (10) der Entleerungsöffnung abschrauben, Filterraum entleeren und Entleerungsöffnung wieder verschließen.
  2. Klarsichtdeckel Filter (9) mithilfe des Filterschlüssels (18) abschrauben.
  3. Filter (20) aus dem Filtergehäuse herausnehmen und unter fließendem Wasser reinigen.
  4. Filtergehäuse und Klarsichtdeckel Filter reinigen.
  5. Vor dem Einbau des Filters die Dichtungen Filter (19) und die Dichtung Gehäuse (23) auf Beschädigung prüfen, bei Bedarf erneuern.
  6. Filter einbauen, Klarsichtdeckel Filter aufschrauben und mit dem Filterschlüssel handfest anziehen.

8.2 Rückschlagventil reinigen

  1. Filter ausbauen (siehe Abschnitt „Filter reinigen“).
  2. Rückschlagventil (21) herausschrauben und unter fließendem Wasser reinigen.
  3. Dichtung (25) bei Bedarf erneuern.
  4. Rückschlagventil einbauen.
  5. Filter einbauen.

8.3 Schwimmkörper reinigen

  1. Druckleitung (3) mit Winkelnippel (13) und Verbindungsnippel (15) ausschrauben.
  2. Einschraubnippel (24) mit Dichtung (25) ausschrauben. Einbaulage Schwimmkörper (26) merken. Schwimmerkörper herausziehen und reinigen.
  3. Schwimmkörper wieder einbauen – Einbaulage beachten.

8.4 Pumpe spülen

Nach Förderung von chlorhaltigem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser gespült werden.

  1. Pumpe mit klarem Wasser spülen.

8.5 Verstopfung beseitigen

  1. Pumpe vom Netz trennen und gegen Wiedereinschalten sichern.
  2. Saugleitung am Pumpeneingang entfernen.

  3. Druckleitung an die Wasserleitung anschließen.

  4. Wasser durch das Pumpengehäuse laufen lassen, bis sich die Verstopfung auflöst.
  5. Durch kurzes Einschalten prüfen, ob die Pumpe freidreht.
  6. Pumpe wie beschrieben wieder in Betrieb nehmen.

9 HILFE BEI STÖRUNGEN

⚠️ GEFAHR! Gefahr von Stromschlag! Bei Arbeiten an der Pumpe besteht die Gefahr, einen elektrischen Stromschlag zu bekommen.

■ Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
■ Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen.

HINWEIS Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.

Störung Mögliche Ursache Abhilfe
Motor läuft nicht. Laufrad blockiert. Schmutz im Ansaugbereich entfernen.
Pumpe läuft, aber fördert nicht.Wasserstand zu niedrig. Saugschlauch tiefer eintauchen.
Luft im Pumpengehäuse. Pumpe befüllen.
Pumpe saugt Luft. Alle Anschlussverbindungen und den Filterdeckel auf Dichtheit prüfen.
Saugseitige Verstopfung. Vorsicht!
Druckleitung geschlossen. Vorsicht!
Druckschlauch geknickt. Druckschlauch strecken.
Trockenlaufschutz aktiviert. Saugseite prüfen.
Störung Mögliche Ursache Abhilfe
Fördermenge zu gering Druckschlauch geknickt. Druckschlauch strecken.

10 LAGERUNG

  1. Saug- und Druckleitung entleeren.
  2. Ablassschraube herausschrauben und das Wasser aus der Pumpe auslaufen lassen.
  3. Ablassschraube wieder einschrauben und Pumpe und Zubehör frostfrei lagern.

i HINWEIS Bei Frostgefahr muss das System vollständig entleert und die Pumpe an einem frostsicheren Ort gelagert werden.

11 ENTSORGUNG

AL-KO Jet 60005 - ENTSORGUNG - 1

Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle. Diese finden Sie im Internet unter folgender Adresse: www.alko-garden.com/service-contacts Weitere Informationen zu Ersatzteilen finden Sie unter: www.alko-garden.com/spareparts

13 INFORMATION ZUR KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit in alleiniger Verantwortung, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, die EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt. Die Konformitätserklärung ist Teil der Betriebsanleitung und liegt der Maschine bei.

14 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen (x) gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland

Telefon: (+49)8221/203-0 | E-Mail: gardentech@al-ko.de | www.al-ko.com

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : AL-KO

Modell : Jet 60005

Kategorie : Wasserpumpe
