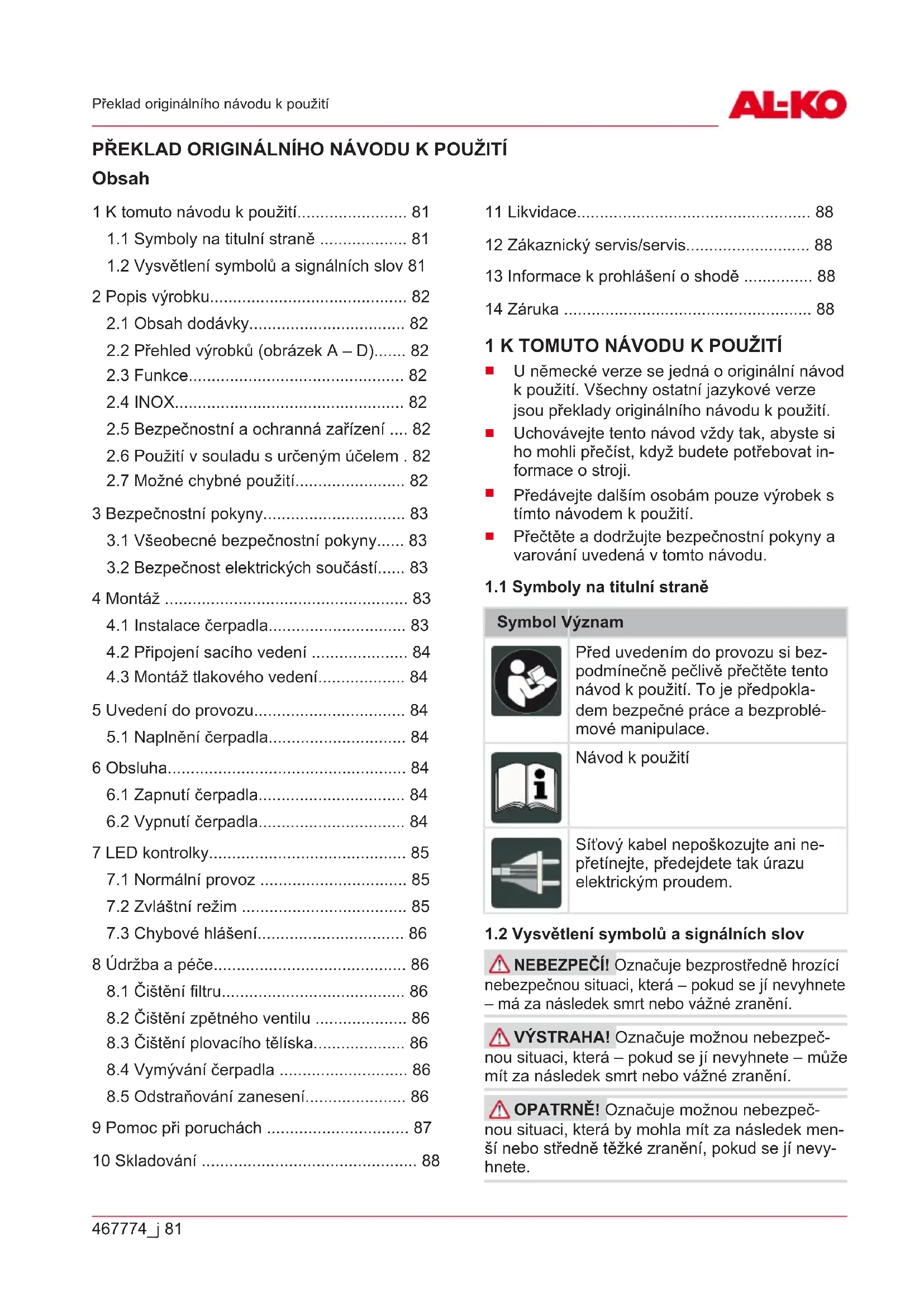

NÁVOD K OBSLUZE Jet 60005 AL-KO

1 K tomuto návodu k použití...... 81

1.1 Symboly na titulní straně 81
1.2 Vysvětlení symbolů a signálních slov 81

2 Popis výrobku.... 82

2.1 Obsah dodávky.... 82
2.2 Přehled výrobků (obrázek A – D)...... 82
2.3 Funkce....82
2.4 INOX....82
2.5 Bezpečnostní a ochranná zařízení .... 82
2.6 Použití v souladu s určeným účelem . 82
2.7 Možné chybné použití.... 82

3 Bezpečnostní pokyny.... 83

3.1 Všeobecné bezpečnostní pokyny..... 83
3.2 Bezpečnost elektrických součástí..... 83

4 Montáž 83

4.1 Instalace čerpadla.... 83
4.2 Připojení sacího vedení 84
4.3 Montáž tlakového vedení.... 84

5 Uvedení do provozu.... 84

5.1 Naplnění čerpadla.... 84

6 Obsluha.... 84

6.1 Zapnutí čerpadla.... 84
6.2 Vypnutí čerpadla.... 84

7 LED kontrolky.... 85

7.1 Normální provoz 85
7.2 Zvláštní režim 85
7.3 Chybové hlášení.... 86

8 Údržba a péče.... 86

8.1 Čištění filtru.... 86
8.2 Čištění zpětného ventilu 86
8.3 Čištění plovacího tělíska...... 86
8.4 Vymývání čerpadla 86
8.5 Odstraňování zanesení.... 86

9 Pomoc při poruchách 87

10 Skladování 88

11 Likvidace.... 88
12 Zákaznický servis/servis.... 88
13 Informace k prohlášení o shodě ..... 88
14 Záruka 88

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezproblémové manipulace.

Návod k použití

Sít'ový kabel nepoškozujte ani nepřetínejte, předejdete tak úrazu elektrickým proudem.

1.2 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.
⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.
⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

HUPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

V tomto návodu k použití jsou popisovány různé modely čerpadel. Svůj model identifikujete podle typového štítku.

2.1 Obsah dodávky

Čerpadlo se dodává připravené k provozu se sí- t'ovým kabelem a klíčem filtru.

2.2 Přehled výrobků (obrázek A – D)

Č. Součást

1 Vstup čerpadla / přípojka sacího vedení

2 Plnicí šroub

3 Výstup čerpadla / přípojka tlakového ve-dení

4 Pouzdro motoru

5 Připojovací kabel

6 Zobrazovací pole LED

7 Pata čerpadla

8 Pouzdro čerpadla

9 Průhledový kryt filtru

10 Vypouštěcí šroub filtračního pouzdra

10a Vypouštěcí šroub pouzdra čerpadla

11 Tlakové vedení

13 Úhlový nátrubek

14 Těsnění

15 Spojovací nátrubek

16 Těsnění

17 Sací vedení

18 Klíč na filtry

19 Těsnění filtru

20 Filtr

21 Zpětný ventil

22 Těsnění zpětného ventilu

23 Těsnění pouzdra

Č. Součást

24 Nátrubek se závitem

25 Těsnění

26 Plovací tělísko měřicí jednotky

2.3 Funkce

Čerpadlo nasává hnací médium sacími otvory přímo a žene je k výstupu čerpadla. Zapíná se a vypíná tlačítkem START / STOP.

2.4 INOX

Čerpadla s označením „INOX“ jsou dodávány v provedení nekorodující ušlechtilé oceli. Způsob montáže a funkce se tímto nemění.

2.5 Bezpečnostní a ochranná zařízení

Spínač pro tepelnou ochranu

Čerpadlo je vybavené spínačem pro tepelnou ochranu, který při přehřívání vypne motor. Po fázi vychladnutí asi 15–20 minut se čerpadlo opět automaticky zapne.

2.6 Použití v souladu s určeným účelem

Čerpadlo je určeno pro soukromé používání do- ma a na zahradě. Smí být provozované pouze v rámci omezení použití dle technických údajů.

Čerpadlo se hodí pro:

■ zavlažování a zalévání,
- přečerpávání a vyčerpávání nádrží (např. plaveckých bazénů),
- čerpání vody ze studen, sudů na dešťovou vodu a cisteren.

Čerpadlo je vhodné výhradně k čerpání následujících kapalin:

■ čistá voda, dešťová voda,
■ chlorovaná voda (např. plavecké bazény).

Jiné nebo rozsáhlejší používání platí za v rozporu s určeným účelem.

2.7 Možné chybné použití

Čerpadlo se nesmí používat v trvalém provozu. Není vhodné k čerpání:

pitné vody,
■ slané vody,
potravin,
znečištěné vody,
■ agresivních médií, chemikálií,
■ leptavých, hořlavých, výbušných nebo plyných kapalin,
■ kapalin s teplotou vyšší než 35 °C,

3 BEZPEČNOSTNÍ POKYNY

⚠ NEBEZPEČÍ! Nebezpečí při dotyku dílů vedoucích napětí! Poškození čerpadla nebo prodlužovacího kabelu může vést k těžkým poraněním!

Konektor okamžitě odpojte od sítě.
Přístroj pomocí ochranného spínače FI spojte s jmenovitým chybným proudem < 30 mA.

⚠️ VÝSTRAHA! Nebezpečí zranění. Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

■ Defektní bezpečnostní a ochranná zařízení nechejte opravit.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

⚠ OPATRNĚ! Nebezpečí zranění horkou vodou! Při delším provozu proti uzavřené tlakové části (> 10 min.) se může voda v čerpadle silně zahřát a nekontrolovatelně uniknout!

Čerpadlo odpojte od sítě a čerpadlo s vodou nechte vychladnout.
■ Zkontrolujte hladinu vody na straně sání.
■ Zkontrolujte těsnost vedení.
■ Zkontrolujte instalaci sacího a tlakového vedení.
Čerpadlo uvedte do provozu až po odstranění veškerých závad!

3.1 Všeobecné bezpečnostní pokyny

Toto zařízení mohou používat osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo jsou poučeny o bezpečném používání zařízení a rozumí nebezpečí, která z toho plynou. Děti si se zařízením nesmí hrát.
Osoby s velmi silným a komplexním omezením nemohou vyhovovat požadavkům zde popsanych pokynů.
Čerpadla, která nejsou označena jako mrazuvzdorná, nesmí být ponechána venku, když je mráz.
Čerpadlo nikdy nezvedejte, nepřepravujte nebo neupevňujte za síťový kabel. Síťový kabel nepoužívejte k vytahování síťové zástrčky ze zásuvky.
Změny prováděné svépomocí nebo přestavby jsou na čerpadle zakázány. Opravy mo-

hou být prováděny jen v našich autorizovaných servisech.

Při práci na přístroji vytáhněte síťovou zástrčku. Síťovou zástrčku chraňte před vlhkostí.
Čerpadlo a prodlužovací kabel používejte pouze v technicky bezvadném stavu. Poškozené přístroje nesmějí být provozovány.
Udržujte bezpečnostní odstup od zvířat, resp. vypněte čerpadlo, když se zvířata přiblíží.

3.2 Bezpečnost elektrických součástí

■ Pokud se v bazénu nebo zahradním jezírku nacházejí osoby, nesmí být čerpadlo používáno.
■ Domovní síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, nepoužívejte jiné napájecí napětí.
Čerpadlo smí být provozováno pouze s elektrickým zařízením dle normy DIN/VDE 0100, část 737, 738 a 702. Pro zajištění je nutné instalovat ochranný spínač vodiče 10 A a ochranný spínač svodového proudu se jmenovitým svodovým proudem 10/30 mA.
Používejte pouze prodlužovací kabely, jež jsou určené pro používání venku – minimální průřez 1,5 mm². Kabelový buben vždy zcela odvinout.
■ Poškozené nebo zlomené prodlužovací kabely nesmějí být používány.
Před každým uvedením do provozu zkontrolujte stav svého prodlužovacího kabelu.
■ Musí-li být připojovací kabel prodloužen, může být použit jen kabel typu H07RN-F a litá objímka. Tuto práci může provádět jen kvalifikovaný elektrikář.
■ Jestliže je síťový kabel poškozený, musí jej vyměnit výrobce, jeho zákaznický servis nebo podobně kvalifikovaná osoba, aby bylo zabráněno rizikům.

4 MONTÁŽ

4.1 Instalace čerpadla

1. Připravte rovné a pevné místo.
2. Čerpadlo nainstalujte vodorovně a bezpečně proti zaplavení.
   Čerpadlo musí být chráněné před deštěm a přímým postřikem vodou.

4.2 Připojení sacího vedení

i UPOZORNĚNÍ Na vstup čerpadla doporučujeme montáž ohebných vedení. Tím se lze vynout namáhání čerpadla mechanickým tlakem nebo tahem.

1. Délku sacího vedení zvolte tak, aby čerpadlo nemohlo běžet na sucho. Sací vedení se vždy musí nacházet alespoň 30 cm pod hladinou vody.
2. Připojte sací vedení. Dbejte na těsné připojení, aniž by došlo k poškození závitu.
3. Položení sacího vedení s trvalým stoupáním (spádem).

i UPOZORNĚNÍ Pokud sací výška činí více než 4 m, je nutné namontovat sací hadici o průměru větším než 1". Doporučujeme použití sací sady se sací hadicí, sacím košem a zpětnou klapkou společnosti AL-KO. Zeptejte se svého odborného prodejce.

4.3 Montáž tlakového vedení

1. Spojovací nátrubek (15) kruhovým těsněním (16) zašroubujte do výstupu čerpadla (3).
2. Úhlový nátrubek (13) těsněním (14) na-šroubujte na spojovací nátrubek (15) a úhlový nátrubek otočte do požadovaného směru.
3. Tlakové vedení (12) upevněte na úhlový nátrubek (13).
4. Otevřete všechny uzávěry v tlakovém vedení (ventily, stříkací trysky, vodovodní kohout).

5 UVEDENÍ DO PROVOZU

5.1 Naplnění čerpadla

POZOR! Nebezpečí poškození stroje! Chod na sucho čerpadlo ničí!

Čerpadlo je nutné před uvedením do provozu naplnit až po úroveň přetečení, čímž může docházet k nasávání.

iUPOZORNĚNÍ Pro zkrácení doby čerpání naplňte před našroubováním sací hadici vodou.

1. Filtračním klíčem otevřete plnicí šroub.
2. Plnicím šroubem naplňte vodu, dokud není pouzdro čerpadla plné.
3. Zašroubujte plnicí šroub.

6 OBSLUHA

6.1 Zapnutí čerpadla

1. Otevřete všechny uzávěry v tlakovém vedení (ventil, stříkací tryska, vodovodní kohout).
2. Sít'ovou zástrčku připojovacího kabelu zasuňte do zásuvky.
3. Čerpadlo zapněte vypínačem.

POZOR! Nebezpečí poškození stroje! Uzavřené tlakové vedení může vést k poškození čerpadla!

Čerpadlo nenechávejte běžet s uzavřeným tlakovým vedením.

6.2 Vypnutí čerpadla

1. Čerpadlo po použití vypněte vypínačem.
2. Zavřete veškeré uzávěry v tlakovém vedení.

⚠ OPATRNĚ! Nebezpečí zranění horkou vodou Při delším provozu proti uzavřené tlakové části (> 10 min.) se voda může v čerpadle silně zahřát a nekontrolovatelně uniknout!

Čerpadlo odpojte od sítě a čerpadlo s vodou nechte vychladnout.
Čerpadlo uvedte do provozu opět až po odstranění veškerých nedostatků!

Nebezpečí zranění horkou vodou může vzniknout při:

■ neodborné instalaci,
■ uzavřené tlakové části,
■ nedostatku vody v sacím vedení nebo
■ vadném tlakovém spínači.

Prevence

1. Čerpadlo odpojte od sítě a čerpadlo a vodu nechejte ochladit.
2. Zkontrolujte čerpadlo, instalaci a stav vody.
3. Čerpadlo uvedte do provozu opět až po odstranění veškerých nedostatků!

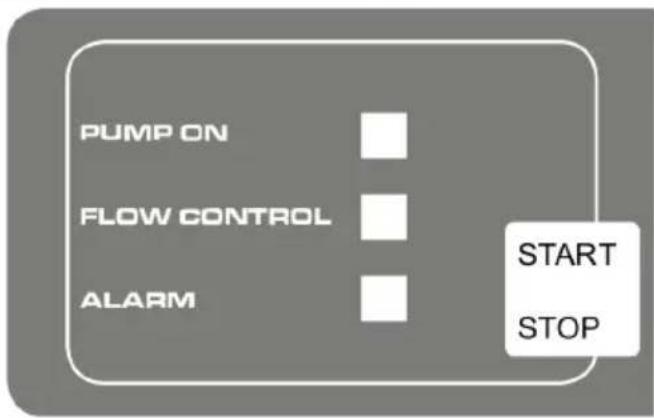

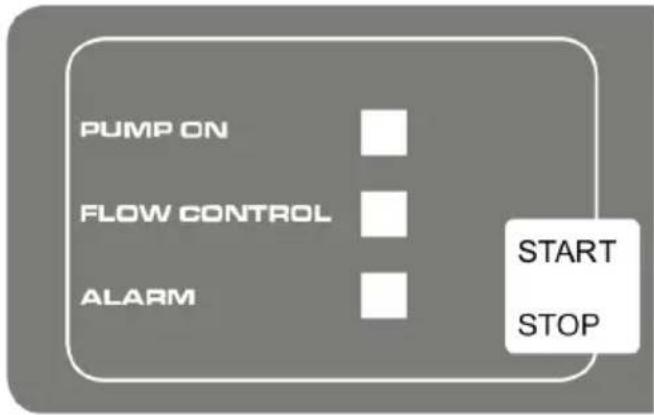

7 LED KONTROLKY

Stav sepnutí LED indikace Funkce/opatření
Stiskněte tlačítko START/STOP.Čerpadlo se spustí a za-čne nasávat.	LED kontrolka PUMP ON svítí.LED kontrolka FLOW CONTROL bliká.	První uvedení do provozu: Připojte sací a tlakovou část, čerpadlo se naplní vodou, voda je k dispozici v sací části. Čerpadlo je připojené k síti.
Čerpadlo je v provozu. LED kontrolka PUMP ON svítí.		Čerpadlo čerpá vodu. V tlakové části se odebírá vo-da.
Stiskněte tlačítko START/STOP.Čerpadlo se vypnulo.	LED kontroly zhasnou.	Čerpadlo je vypnuté.

7.2 Zvláštní režim

Abyste mohli používat funkci Hydrocontrol a dálkový spínač, musí se čerpadlo pro aktivaci speciálního režimu spustit automaticky.

Stav sepnutí LED indikace Funkce/opatření
Aktivace zvláštního režimu: Tlačítko START/ STOP stisknutě při zastrčení síťové zástrčky a držte jej stisknuté po do-bu 10 sekund.	Všechny LED kontrolky blikají.	Čerpadlo se okamžitě spustí. Režim zůstane nastavený i při odpojení od síťového napájení. Zvláštní režim je aktivní, pokud při provozu bliká LED kontrolka PUMP ON.
Deaktivace zvláštního režimu: Tlačítko START/ STOP stisknutě při zastrčení síťové zástrčky a držte jej stisknuté po do-bu 10 sekund.	Všechny LED kontrolky Blikají.	Čerpadlo se okamžitě vypne. Nové spuštění stisknutím tlačítka START/STOP

7.3 Chybové hlášení

Stav sepnutí LED indikace Funkce/opatření
Čerpadlo se vypne elektronicky (ochrana chodu naprázdno). Zpětné na-stavení stisknutím tlačít-ka START/STOP.	Svítí LED kontrol-ka ALARM.	Zkontrolujte sací vedení, poté zpět kPrvní uvedení do provozu, dokud nebude čerpadlo dopravovatvodu.Alarm chodu naprázdno: Toto hlášeníse objeví, pokud po dobu delší než 180 sekundnebyl naměřen žádný průtok.Vynulování chybového hlášení prostřednictvímStiskněte tlačítko START/STOP.
Při prvním a druhém no-vém spuštění po chybo-vém hlášení.	Bliká LED ukaza-tel ALARM.	Zkontrolujte čerpadlo a poté zpět k prvnímu uvedení do provozu, dokud čerpadlo nezačne čerpat.
Při třetím novém spuště-ní po chybovém hlášení.	LED kontrolka FLOW CONTROLa ALARM blikají střídavě.	Čerpadlo nechte vychladnout a zkontrolujte jej.

8 ÚDRŽBA A PÉČE

⚠️ NEBEZPEČÍ! Nebezpečí úderu elektrickým proudem! Při práci na čerpadle hrozí nebezpečí úderu elektrickým proudem.

Před odstraňováním poruchy vytáhněte síťovou zástrčku.

Chybu v elektrickém zařízení nechte odstranit odborným elektrikářem.

8.1 Čištění filtru

1. Odšroubujte vypouštěcí šroub prostoru filtru (10) otvoru pro vyprázdnění, vyprázdněte obsah filtru a otvor pro vyprázdnění opět zavřete.
2. Prühledové víčko filtru (9) odšroubujte klíčem filtru (18).
3. Filtr (20) vyjměte z pouzdra filtru a očistěte pod tekoucí vodou.
4. Vyčistěte pouzdro filtru a průhledový kryt.
5. Před montáží filtru zkontrolujte poškození těsnění filtru (19) a těsnění tělesa (23), v případě potřeby je vyměňte.
6. Namontujte filtr, našroubujte prühledový kryt filtru a dotáhněte klíčem na filtr na pevnost dotažení rukou.

8.2 Čištění zpětného ventilu

1. Demontujte filtr (viz odstavec „Čištění filtru“).

2. Vyšroubujte zpětný ventil (21) a vyčistěte jej pod tekoucí vodou.

3. V případě potřeby vyměňte těsnění (25).
4. Namontujte zpětný ventil.
5. Filtr namontujte zpět.

8.3 Čištění plovacího tělíska

1. Vyšroubujte tlakové vedení (3) s úhlovým nátrubkem (13) a spojovacím nátrubkem (15)n.
2. Vyšroubujte nátrubek se závitem (24) s těs-něním (25). Poznamenejte montážní polohu plovacího tělíška (26). Plovací tělísko vytáhněte a očistěte.
3. Plovací tělísko opět namontujte – dávejte po- zor na montážní polohu.

8.4 Vymývání čerpadla

Po čerpání chlorované bazénové vody nebo kapalin, které zanechávají zbytky, je nutné čerpadlo vypláchnout čistou vodou.

1. Čerpadlo vypláchněte čistou vodou.

8.5 Odstraňování zanesení

1. Čerpadlo odpojte od sítě a zajistěte proti opě- tovnému zapnutí.
2. Odstraňte sací vedení na vstupu čerpadla.
3. K vodovodnímu vedení připojte tlakové vedení.

4. Pouzdrem čerpadla nechte protékat vodu, dokud se zanesení neuvolní.

5. Krátkým zapnutím zkontrolujte, zda se čerpadlo volně otáčí.

6. Čerpadlo zase uvedte do provozu podle popisu.

9 POMOC PŘI PORUCHÁCH

⚠️ NEBEZPEČÍ! Nebezpečí úderu elektrickým proudem! Při práci na čerpadle hrozí nebezpečí úderu elektrickým proudem.

Před odstraňováním poruchy vytáhněte síťovou zástrčku.
Chybu v elektrickém zařízení nechte odstranit odborným elektrikářem.

UPOZORNĚNÍ U neopravitelných poruch se prosím obraťte na naši příslušnou zákaznickou službu.

Porucha Možná příčina Odstranění
Motor neběží. Je zablokované	oběžné kolo. Odstraňte nečistoty	v sací části.
	Tepelný spínač se vypnul. Počkejte, dokud tepelný spínač čerpadlo opět nezapne. Dávejte pozor na maximální teplotu čerpaného média. Čerpadlo nechte zkontrolovat.
	Není k dispozici síťové napětí. Zkontrolujte pojistky a nechte zkontrolovat napájení proudem odborným elektrikářem.
	Ochrana chodu naprázdno je aktivována.	Zkontrolujte sací část.
Čerpadlo běží, ale nečerpá. Stav vody je příliš nízký. Sací hadici ponořte hlouběji.

Porucha Možná příčina Odstranění
Čerpané množství je příliš nízké.	Tlaková hadice je zlomená. Tlakovou hadici narovnejte.
	Průměr hadice je příliš malý. Použijte větší tlakovou hadici.
	Zanesení v sací části. Odstraňte nečistoty v sací části.
	Čerpací výška je příliš vysoká. Respektujte max. čerpací výšku, viz technické údaje!
	Sací výška je příliš vysoká. Zkontrolujte sací výšku, respektujte max. sací výšku, viz technické údaje.

10 SKLADOVÁNÍ

1. Vyprázdněte sací a tlakové vedení.
2. Vyšroubujte vypouštěcí šroub a nechejte z čerpadla vytéci vodu.
3. Zase našroubujte vypouštěcí šroub a čerpadlo a příslušenství neskladujte na mrazu.

HUPOZORNĚNÍ Při nebezpečí zamrznutí je nutné systém zcela vyprázdnit a čerpadlo uložit na mrazuvzdorné místo.

11 LIKVIDACE

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.

12 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší servis AL-KO. Najdete je na internetu pod následující adresou:

www.alko-garden.com/service-contacts

Další informace k náhradním dílům najdete na: www.alko-garden.com/spareparts

13 INFORMACE K PROHLÁŠENÍ O SHODĚ

Tímto na vlastní odpovědnost prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostním standardům EU, a standardům specifickým pro daný výrobek. Prohlášení o shodě je součástí návodu k použití a je přiloženo ke stroji.

14 ZÁRUKA

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

1 O tomto návode na obsluhu.... 89

1.1 Symboly na titulnej strane.... 89
1.2 Vysvetlenie symbolov a signálne slo- vá....89

2 Popis výrobku....90

3 Bezpečnostné pokyny.... 91

5.1 Naplnenie čerpadla.... 92

6 Obsluha....92

6.1 Spustenie čerpadla.... 92
6.2 Vypnutie čerpadla.... 92

7 Kontrolky LED 93

8 Údržba a starostlivost' 94

Siet'ový kábel nepoškodzujte alebo neprerežte, aby ste zabránili úrazu elektrickým prúdom!

Čerpadlo nasáva čerpané médium sacími otvormi priamo a čerpá ho k výstupu čerpadla. Je spúšťané a vypínané tlačidlom ŠTART / STOP.

2.4 INOX

Ponorné čerpadlo sa hodí na:

■ zavlažovanie a polievanie,
■ prečerpávanie a vyčerpávanie nádrží (napr. plaveckých bazénov),
- čerpanie vody zo studní, sudov na daždovú vodu a cisterien.

■ čistá voda, dažďová voda,
■ chlórovaná voda (napr. plavecké bazény).

2.7 Možné chybné použitie

3.1 Všeobecné bezpečnostné pokyny

Pred každým uvedením do prevádzky skontrolujte stav vášho predlžovacieho kábla.

6.1 Spustenie čerpadla

Záhradné čerpadlo nenechávajte bežat's uzavretým tlakovým vedením.

6.2 Vypnutie čerpadla

1. Čerpadlo po použití pripojte k vypínaču.
2. Všetky uzávery v tlakovom vedení zatvorte.

1. Čerpadlo odpojte od siete a čerpadlo s vodou nechajte ochladit'.
2. Skontrolujte čerpadlo, inštaláciu a hladinu vody.
3. Čerpadlo uvedte do prevádzky opät' až po odstránení všetkých nedostatkov!

7 KONTROLKY LED

zásahu elektrickým prúdom! Pri práci na čerpadle vzniká nebezpečenstvo zasiahnutia elektrickým prúdom.

Pred odstraňovaním poruchy vytiahnite sieťovú zástrčku.
Chyby v elektrickom zariadení nechajte odstránit' odborným elektrikárom.

8.1 Čistenie filtra

1. Odskrutkujte vypúšťaciu skrutku obsahu filtra (10) otvoru pre vyprázdnenie, vyprázdnite obsah filtra a otvor pre vyprázdnenie opät' zatvorte.
2. Odskrutkujte priehl'adné veko filtra (9) pomocou klúča filtra (18).
3. Filter (20) vyberte z telesa filtra a očistite ho pod tečúcou vodou.
4. Vyčist'te teleso filtra a priehl'adný kryt filtra.
5. Pred montážou filtra skontrolujte tesnenia filtra (19) a skontrolujte poškodenie tesnenia skrine (23), v prípade potreby vymeňte.
6. Namontujte filter, naskrutkujte priehl'adné ve- ko filtra a pevne dotiahnite kl'účom filtra na pevnost' dotiahnutia rukou.

8.4 Vymývanie čerpadla

1. Čerpadlo vypláchnite čistou vodou.

8.5 Odstraňovanie zanesenia

⚠ NEBEZPEČENSTVO! Nebezpečenstvo zásahu elektrickým prúdom! Pri práci na čerpadle vzniká nebezpečenstvo zasiahnutia elektrickým prúdom.

Pred odstraňovaním poruchy vytiahnite siet’ovú zástrčku.
Chyby v elektrickom zariadení nechajte odstránit' odborným elektrikárom.
