BRUGSANVISNING Jet 60005 AL-KO

1 Om denne brugsanvisning 106

2.1 Leveringsomfang 107
2.2 Produktoversigt (figur A - D) 107
2.3 Funktion.... 107
2.4 Inox.... 107
2.5 Sikkerheds- og beskyttelsesanordning.... 107
2.6 Tilsigtet brug 107
2.7 Forkert anvendelse.... 107

3 Sikkerhedsanvisninger.... 108

3.1 Generelle sikkerhedsanvisninger...... 108
3.2 Elektrisk sikkerhed.... 108

4 Montering 108

4.1 Opstilling af pumpen.... 108
4.2 Tilslutning af sugeledningen .... 108
4.3 Montering af trykledningen .... 109

5 Ibrugtagning 109

5.1 Fyldning af pumpe 109

6 Betjening 109

6.1 Tilkobling af pumpen.... 109
6.2 Frakobling af pumpen.... 109

7 LED-visninger.... 109

7.1 Normaldrift 110
7.2 Specialtilstand.... 110
7.3 Fejlmeddelelse.... 110

8.1 Rengøring af filtret 111
8.2 Rengøring af kontraventil.... 111
8.3 Rengøring af svømmelegeme ..... 111
8.4 Skylning af pumpe 111
8.5 Afhjælpning af tilstopninger .... 111

9 Hjælp ved fejl 111

10 Opbevaring.... 112

11 Bortskaffelse....112
12 Kundeservice/service ....113
13 Information til overensstemmelseserklæringen....113
14 Garanti....113

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Brugsanvisning

Strømkablet må ikke beskadiges eller skæres over for at undgå elektrisk stød!

⚠️ FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
⚠ ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.
⚠ FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

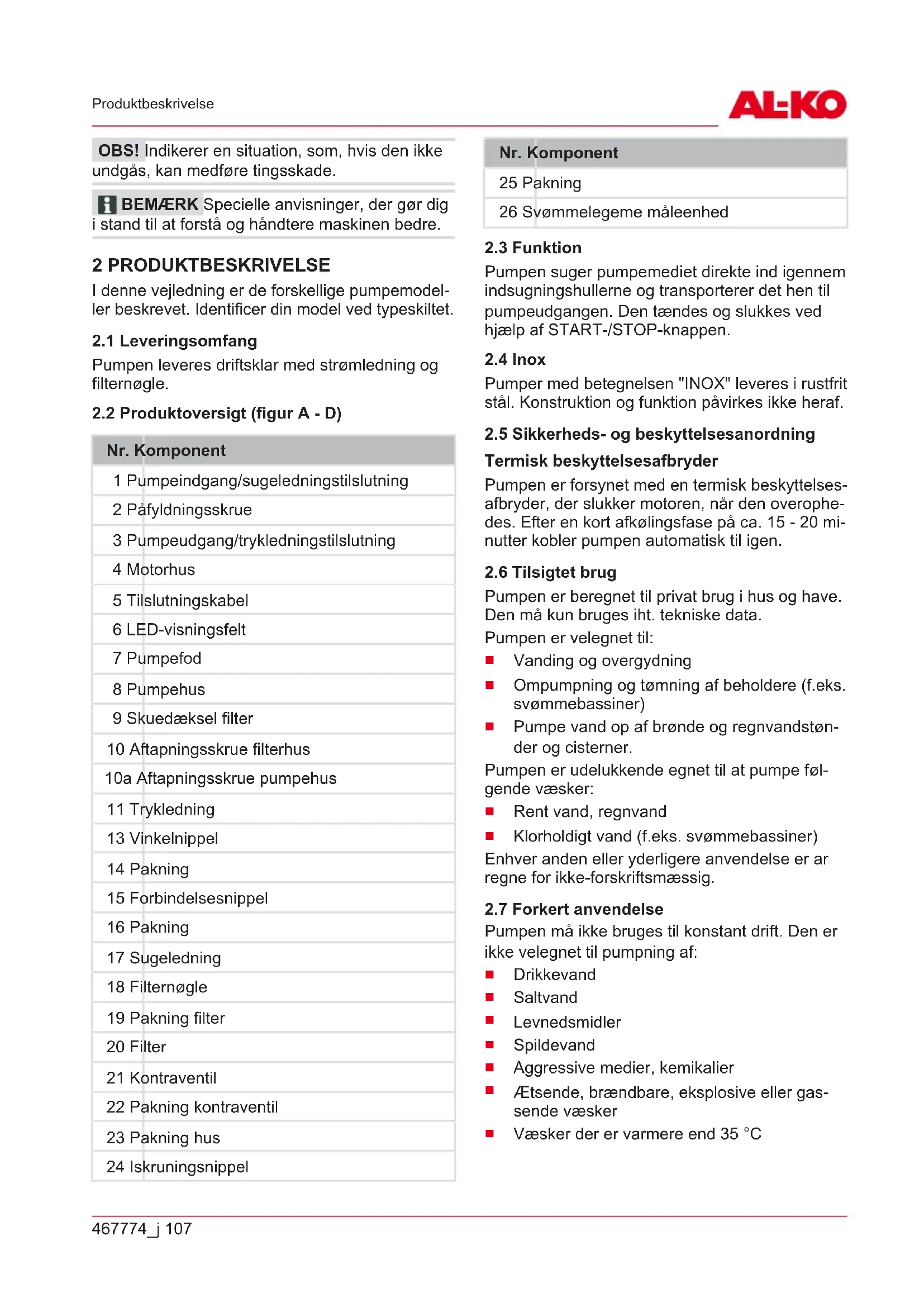

2 PRODUKTBESKRIVELSE

I denne vejledning er de forskellige pumpemodel- ler beskrevet. Identificer din model ved typeskiltet.

2.1 Leveringsomfang

Pumpen leveres driftsklar med strømledning og filternøgle.

2.2 Produktoversigt (figur A - D)

Nr. Komponent

1 Pumpeindgang/sugeledningstilslutning

2 Påfyldningsskrue

3 Pumpeudgang/trykledningstilslutning

4 Motorhus

5 Tilslutningskabel

6 LED-visningsfelt

7 Pumpefod

8 Pumpehus

9 Skuedæksel filter

10 Aftapningsskrue filterhus

10a Aftapningsskrue pumpehus

11 Trykledning

13 Vinkelnippel

14 Pakning

15 Forbindelsesnippel

16 Pakning

17 Sugeledning

18 Filternøgle

19 Pakning filter

20 Filter

21 Kontraventil

22 Pakning kontraventil

23 Pakning hus

24 Iskruningsnippel

Nr. Komponent

25 Pakning

26 Svømmelegeme måleenhed

2.3 Funktion

Pumpen suger pumpemediet direkte ind igennem indsugningshullerne og transporterer det hen til pumpeudgangen. Den tændes og slukkes ved hjælp af START-/STOP-knappen.

2.4 Inox

Pumper med betegnelsen "INOX" leveres i rustfrit stål. Konstruktion og funktion påvirkes ikke heraf.

2.5 Sikkerheds- og beskyttelsesanordning

Termisk beskyttelsesafbryder

Pumpen er forsynet med en termisk beskyttelsesafbryder, der slukker motoren, når den overophedes. Efter en kort afkølingsfase på ca. 15 - 20 minutter kobler pumpen automatisk til igen.

2.6 Tilsigtet brug

Pumpen er beregnet til privat brug i hus og have. Den må kun bruges iht. tekniske data.

Pumpen er velegnet til:

■ Vanding og overgydning
■ Ompumpning og tømning af beholdere (f.eks. svømmebassiner)
Pumpe vand op af brønde og regnvandstønder og cisterner.

Pumpen er udelukkende egnet til at pumpe følgende væsker:

■ Rent vand, regnvand
■ Klorholdigt vand (f.eks. svømmebassiner)

Enhver anden eller yderligere anvendelse er ar regne for ikke-forskriftsmæssig.

2.7 Forkert anvendelse

Pumpen må ikke bruges til konstant drift. Den er ikke velegnet til pumpning af:

Drikkevand
Saltvand
Levnedsmidler
Spildevand
■ Aggressive medier, kemikalier
- Ætsende, brændbare, eksplosive eller gas- sende væsker
■ Væsker der er varmere end 35 °C

3 SIKKERHEDSANVISNINGER

⚠️ FARE! Fare ved berøring af strømførende dele! En fejl på pumpe eller forlængerledning kan forårsage alvorlig skade!

■ Fjern straks stikket fra lysnettet.
- Tilslut enheden via et fejlstrømsrelæ med en nominel reststrøm på < 30 mA.

⚠ ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

! FORSIGTIG! Fare for kvæstelser pga.

varmt vand! Ved længere drift mod en lukket trykside (> 10 min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

Afbryd pumpen fra lysnettet, og lad pumpe og vand køle af.
■ Kontrollér vandniveauet på sugesiden.
■ Kontrollér ledningernes tæthed.
- Kontrollér suge- og trykledningens installation.
Tag først pumpen i brug igen, när alle mangler er afhjulpet!

3.1 Generelle sikkerhedsanvisninger

Denne enhed kan bruges af personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de overvåges eller instrueres i sikker brug af enheden og forstår de resulterende farer. Børn må ikke lege med enheden.
■ Mennesker med meget kraftige og komplekse begrænsninger kan også have behov for de vejledninger, der er beskrevet her.
Pumper, der ikke er markeret som frostsikre, må ikke efterlades udendørs, när det er frost.
Løft, transporter eller fastgør aldrig pumpen med strømkablet. Brug ikke kablet til at trække stikket ud af stikdåsen.
■ Uautoriserede ændringer eller modifikationer af pumpen er forbudt. Reparationer må kun udføres af vores kundeservice.
Træk stikket ud, før arbejder på maskinen. Beskyt stikket mod fugt.

Brug kun pumpe og forlængerledninger er i perfekt teknisk stand. Beskadigede enheder må ikke betjenes.
- Hold sikker afstand til dyr, eller slukke for pumpen, när dyrene nærmer sig.

3.2 Elektrisk sikkerhed

Hvis der er personer i svømmebassinet eller i havedammen, må pumpen ikke benyttes.
Husets netspænding skal være i overensstemmelse med angivelserne om netspænding under tekniske data. Anvend ingen anden forsyningsspænding.
Pumpen må kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737, 738 og 702. Af sikkerhedsmæssige årsager skal der installeres en effektafbryder på 10 A samt et fejlstrømsrelæ med en nominel fejlstrøm på 10/30 mA.
Brug kun forlængerledninger, der er beregnet til udendørs brug - min. tværsnit 1,5 mm ^2 . Træk altid ledningen helt ud af kabeltromlen.
- Beskadigede eller sprøde forlængerledninger må ikke anvendes.
- Kontrollér altid forlængerledningens tilstand, før den tages i brug.
Såfremt tilslutningskablet skal forlænges, må der kun anvendes et kabel af typen H07RN-F og en støbemuffe. Dette arbejde må kun udføres af en elektriker.
Hvis strømkablet er beskadiget, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at forebygge risici.

4 MONTERING

4.1 Opstilling af pumpen

4.2 Tilslutning af sugeledningen

BEMÆRK Vi anbefaler montering af fleksible ledninger på pumpeindgangen. Derved kan der ikke udøves mekanisk tryk eller træk på pumpen.

1. Vælg en længde på sugeledningen, som gør, at pumpen ikke kan køre tør. Sugeledningen

skal altid befinde sig mindst 30 cm under vandoverfladen.

1. Tilslut sugeledningen. Sørg for en tæt tilslutning, men uden at gevindet beskadiges.
2. Før altid sugeledningen med en jævn stigning.

i BEMÆRK Hvis indsugningshøjden er mere end 4 meter, skal der monteres en sugeslange med en diameter på over 1". Vi anbefaler, at der anvendes et AL-KO-sugearmatur med sugeslange, sugekurv og returløbsspærre. Spørg din specialforhandler.

4.3 Montering af trykledningen

1. Forbindelsesniplen (15) skrues med rundtætningsringen (16) i pumpeudgangen (3).
2. Vinkelniplen (13) med pakningen (14) skrues på forbindelsesniplen (15), og vinkelniplen drejes i den ønskede retning.
3. Trykledningen (12) fastgøres på vinkelniplen (13).
4. Alle lukkeanordninger i trykledningen (ventil, sprøjtedyse, vandhane) åbnes.

5 IBRUGTAGNING

5.1 Fyldning af pumpe

OBS! Fare for beskadigelse! Tørkørsel vil ødelægge pumpen!

- Pumpen skal altid fyldes med vand inden brug, indtil det løber over, så pumpen straks kan suge.

i BEMAERK Fyld sugeslangen med vand, før den skrues på. På denne måde forkortes sugetiden.

1. Påfyldningsskruen åbnes med filternøglen.
2. Der fyldes vand på igennem påfyldningsskruen, til pumpehuset er fyldt.
3. Påfyldningsskruen skrues i.

6 BETJENING

6.1 Tilkobling af pumpen

1. Alle lukkeanordninger i trykledningen (ventil, sprøjtedyse, vandhane) åbnes.

2. Tilslutningskablets stik sættes i kontakten.

3. Der tændes for pumpen på tænd-/slukknappen.

OBS! Fare for skader på enheden! En lukket trykledning kan føre til skader på pumpen!

Lad ikke pumpen køre imod en lukket trykledning.

6.2 Frakobling af pumpen

1. Efter brugen slukkes der for pumpen på tænd-/slukknappen.
2. Alle lukkeanordninger i trykledningen lukkes.

⚠ FORSIGTIG! Fare for personskade ved varmt vand Ved længere drift mod en lukket trykside (> 10 min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

Afbryd pumpen fra lysnettet, og lad pumpe og vand køle af.
Tag først pumpen i brug igen, när alle mangler er afhjulpet!

Fare for personskade ved varmt vand på grund af:

■ Ukyndig installation
Lukket trykside
■ Vandmangel i sugeledningen eller
■ Defekt pressostat

Fremgangsmåde

1. Adskil pumpen fra lysnettet og lad pumpe og vand køle af.
2. Kontrollér pumpe, installation og vandstand.
3. Tag først pumpen i brug igen, när alle mangler er afhjulpet!

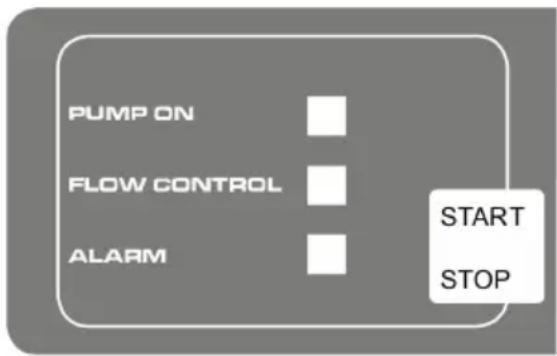

7 LED-VISNINGER

Koblingstilstand LED-visning Funktion/forholdsregler

Tryk på START-/STOP-knappen.Pumpen tændes og be-gynder at suge.	LED-visningenPUMP ON lyser.LED-visningenFLOW CONTROL blinker.	Første ibrugtagning: Suge- og trykside tilsluttet,pumpe fyldt med vand, vand til stede på sugesiden.Pumpen sluttes til nettet.
Pumpen i drift. LED-visningen	PUMP ON lyser.	Pumpen transporterer vand. Der pumpes vand fra tryksiden.
Tryk på START-/STOP-knappen.Pumpen slår fra.	LED-visninger fra.	Pumpe fra.

7.2 Specialtilstand

For at anvende en Hydrocontrol eller en fjernbetjeningsknap skal pumpen starte automatisk. Til dette formål skal specialtilstanden aktiveres.

Koblingstilstand LED-visning Funktion/forholdsregler

Aktivering af specialtilstand: Tryk på START-/STOP-knappen, når stikket sættes i, og hold den trykket i 10 sekunder.	Alle LED-visninger blinker.	Pumpen starter nu straks. Tilstanden opretholdes, også selv om strømmen slås fra. Specialtilstanden er aktiv, når LED-visningen PUMP ON blinker under drift.
Deaktivering af specialtilstand: Tryk på START-/STOP-knappen, når stikket sættes i, og hold den trykket i 10 sekunder.	Alle LED-visninger blinker.	Pumpen slår straks fra. Der tændes for pumpen på ny ved at trykke på START/STOP-knappen

7.3 Fejlmeddelelse

Koblingstilstand LED-visning Funktion/forholdsregler

Pumpen slår elektronisk fra (tørkørselssikring).Nulstilling af fejlmeddelelsen ved tryk på START/ STOP-knappen.	LED-visningen ALARM lyser.	Kontrollér sugeledningen, derefter tilbage til tilbage til første ibrugtagning, indtil pumpen pumper vand.Alarm Tørkørsel: Denne meddelelse vises, hvis der i mere end 180 sekunder ikke måles flow.Fejlmeddelelsen nulstilles ved Tryk på START/STOP-knappen.
Ved første og anden gen-start efter fejlmeddelelse.	LED-visningen ALARM blinker.	Kontrollér pumpen og gå tilbage til første ibrugtag- ning, indtil pumpen pumper vand.

Koblingstilstand LED-visning Funktion/forholdsregler

Ved tredje genstart efter fejlmeddelelse.

LED-visningen FLOW CONTROL og LED-visningen ALARM blinker skiftevist.

Lad pumpen køle af, og kontrollér den derefter.

8 SERVICE OG VEDLIGEHOLDELSE

⚠️ FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

8.1 Rengøring af filtret

1. Aftapningsskruen på tømmeåbningen til filterrummet (10) skrues af, filterrummet tømmes, og tømmeåbningen lukkes igen.
2. Skuedækslet til filtret (9) skrues af vha. filternøglen (18).
3. Filtret (20) tages ud af filterhuset og rengøres under rindende vand.
4. Filterhuset og skuedækslet til filtret rengøres.
5. Før montering af filtret, kontrolleres pakningerne til filtret (19) og pakningerne til huset (23) for skader og udskiftes ved behov.
6. Indbyg filtret, skru det gennemsigtige skue-dæksel til filtret på, og spænd det håndfast med filternøglen.

8.2 Rengøring af kontraventil

1. Afmontér filtret (se afsnittet "Rengøring af filter").
2. Kontraventilen (21) skrues ud og rengøres under rindende vand.
3. Pakning (25) udskiftes ved behov.
4. Kontraventilen monteres.
5. Filter monteres.

8.3 Rengøring af svømmelegeme

1. Trykledning (3) med vinkelnippel (13) og forbindelsesnippel (15) skrues ud.

2. Iskruningsnippel (24) med pakning (25) skrues ud. Bemærk svømmelegemets (26) montageposition. Træk svømmelegemet ud, og rengør det.

3. Sæt svømmelegemet i igen - vær opmærksom på montagepositionen.

8.4 Skylning af pumpe

Når der har været pumpet klorholdigt svømme-bassinvand eller væsker, der efterlader rester, skal pumpen skylles med rent vand.

1. Skyl pumpen med rent vand.

8.5 Afhjælpning af tilstopninger

1. Pumpen kobles fra lysnettet og sikres med genindkobling.
2. Sugeledningen tages af pumpeindgangen.
3. Trykledningen sluttes til vandledningen.
4. Lad vandet løbe igennem pumpehuset, indtil tilstopningen er opløst.
5. Kontrollér om pumpen kører frit ved at tænde kortvarigt for den.
6. Tag pumpen i brug igen som beskrevet.

9 HJÆLP VED FEJL

⚠️ FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

BEMÆRK Ved fejl, der ikke kan afhjælpes, rettes henvendelse til vores kundeservice.

Fejl Mulig årsag Afhjælpning
Motoren kører ikke. Løbehjulet	blokeret. Fjern urenheder i indsugningsområdet.
	Termoafbryderen har slået fra. Vent, indtil termoafbryderen slår pumpen til igen. Vær opmærksom på pumpemediets maks. temperatur. Tjek pumpen.
	Ingen netspænding. Kontroller sikringerne, lad en elektri-ker kontrollere strømforsyningen.
	Tørkørselssikringen aktiveret Kontrollér sugesiden.
Pumpen kører, men pumper ikke.	Vandstand for lav. Stik sugeslangen længere ned.
	Luft i pumpehuset. Fyld pumpen.
	Pumpen suger luft ind. Kontrollér alle tilslutningsforbindelser og filterdækslet for tæthed.
	Tilstopning på sugesiden. Forsigtig!
	Trykledning lukket. Forsigtig!	Skoldningsfare pga. varmt vand!Fjern urenheder i indsugningsområdet.
	Trykslange bøjet. Ret trykslangen ud.
	Tørkørselssikringen aktiveret. Kontrollér sugesiden.
Pumpevoluminet er for lille Trykslange bøjet. Ret trykslangen ud.

10 OPBEVARING

1. Tøm suge- og trykledningen.
2. Aftapningsskruen skrues ud, og vandet tappes af pumpen.
3. Aftapningsskruen skrues i igen, hvorefter pumpe og tilbehør opbevares frostfrit.

BEMÆRK Hvis der er fare for frost, skal systemet tømmes fuldstændigt og pumpen opbevares på et frostsikkert sted.

11 BORTSKAFFELSE

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Serviceværksteder findes på internetet på adressen:

www.alko-garden.com/service-contacts

Yderligere informationer om reservedele findes under:

www.alko-garden.com/spareparts

13 INFORMATION TIL OVERENSSTEM-MELSESERKLÆRINGEN

Vi erklærer på eget ansvar hermed, at dette produkt ved markedsføringen overholder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder. Overensstemmelseserklæringen hører til brugsanvisningen og er vedlagt maskinen.

14 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ maskinen behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
ukorrekt brug

Følgende er ikke omfattet af garantien:

■ Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

4.2 Ansluta sugledningen

3 Sikkerhetshenvisninger.... 124

3.1 Generelle sikkerhetsanvisninger...... 124
3.2 El-sikkerhet.... 124

4 Montering 124

4.1 Still opp pumpen.... 124
4.2 Koble til sugeledning.... 124
4.3 Montere trykkledning 125

5 Igangsetting.... 125

5.1 Fyll pumpen 125

6 Betjening 125

Pumpen skal ikke være i kontinuerlig drift. Den er ikke egnet for transport av:

Drikkevann
Saltvann
Næringsmidler
Avløpsvann
■ Aggressive medier, kjemikalier
■ Etsende, brennbare, eksplosive eller gassholdige væsker
■ Væsker som er varmere enn 35 °C

3 SIKKERHETSHENVISNINGER

⚠️ FARE! Fare ved berøring av spenningsførende deler! En defekt hos pumpen eller forlengelseskabelen kan føre til alvorlige personskader!

■ Trekk støpslet ut av strømforsyningen umiddelbart.
■ Foreta tilkobling av apparatet via en jordfeil-bryter med en nominell feilstrøm < 30 mA.

Før hver igangsetting må man kontrollere tilstanden til skjøteledningen.

Dersom tilkoblingskabelen må forlenges, skal man kun benytte kabeltypen H07RN-F og en fugemuffe. Dette arbeidet skal kun utføres av en autorisert elektriker.

4.2 Koble til sugeledning

Følgende omfattes ikke av garantien:
