BRUKSANVISNING Jet 60005 AL-KO

1.1 Symboler på forsiden.... 106
1.2 Symboler og signalord.... 106

2 Produktbeskrivelse.... 107

8 Service og vedligeholdelse 111

1.2 Symboler og signalord

1. Forbered et plant og fast opstillingssted.
2. Stil pumpen vandret og oversvømmelsessikret.
   Pumpen skal være beskyttet mod regn og direkte vandstråler.

1 Om denne bruksanvisningen .... 122

1.1 Symboler på tittelsiden 122
1.2 Tegnforklaringer og signalord...... 122

2 Produktbeskrivelse.... 123

2.1 Leveransens omfang 123
2.2 Produktoversikt (bilde A - D)...... 123
2.3 Funksjon 123
2.4 INOX.... 123
2.5 Sikkerhets- og verneinnretninger..... 123
2.6 Tiltenkt bruk 123
2.7 Mulig feil bruk.... 123

6.1 Slå på pumpen.... 125
6.2 Slå av pumpen.... 125

7 LED-indikatorer 125

7.1 Normal drift 126
7.2 Spesialmodus 126
7.3 Feilmelding 126

8 Vedlikehold og pleie.... 127

8.1 Rengjøre filteret 127
8.2 Rengjøre tilbakeslagsventilen.... 127
8.3 Rengjør flottørlegemet.... 127
8.4 Spyle pumpen.... 127
8.5 Fjerne tilstopping 127

9 Feilsøking.... 127

10 Oppbevaring.... 128

11 Avfallshändtering ....129
12 Kundeservice/service ....129
13 Informasjon om samsvarserklæringen .....129
14 Garanti....129

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Bruksanvisning

Ikke skad og kutt av nettkabelen for å unngå elektrisk støt.

1.2 Tegnforklaringer og signalord

⚠️ FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås.
⚠ ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
⚠ FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås.

MERK Spesiell informasjon for bedre forståelighet og håndtering.

2 PRODUKTBESKRIVELSE

I denne bruksanvisningen blir ulike pumpemodeller beskrevet. Finn din modell ved hjelp av merkeskiltet.

2.1 Leveransens omfang

Pumpen leveres klar for drift med strømkabel og filternøkkel.

24 Skru ut innskruingsnippel

25 Tetning

26 Flottørlegeme måleenhet

2.3 Funksjon

Pumpen suger inn transportmediet direkte via innsugingshullene og transporterer det til pumpeutløpet. Den slås av og på med START- / STOPP-knappen.

2.4 INOX

Pumper med betegnelsen "INOX" leveres i rustfritt stål. Konstruksjon og funksjon blir ikke berørt av dette.

2.5 Sikkerhets- og verneinnretninger

Termovern

Pumpen er utstyrt med termovern som slår av motoren hvis den overopphetes. Etter en avkjølingsperiode på ca. 15 - 20 minutter, slår pumpen seg automatisk på igjen.

2.6 Tiltenkt bruk

Pumpen er beregnet for privat bruk i hus og hage. Det må kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene.

Pumpen egner seg til å:

■ Vanning og støping
■ Ompumping og utpumping av beholdere (f.eks. svømmebassenger)
■ Ta ut vann fra brønner, regntønner og sisterner.

Pumpen er kun egnet for å levere følgende væsker:

■ Rent vann, regnvann
■ Klorholdig vann (f.eks svømmebassenger)

Annen bruk eller bruk som går ut over dette, anses som ikke tiltenkt bruk.

2.7 Mulig feil bruk

⚠ ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

⚠ FORSIKTIG! Fare for personskader på grunn av varmt vann! Ved langvarig drift mot lukket trykksiden (> 10 min) kan vannet i pumpen blir svært varmt og fungere ukontrollert!

Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.
■ Kontroller vannstanden på sugesiden.
■ Kontroller tetthet på ledningene.
- Kontroller installasjonen av suge- og trykkledningen.
- Sett pumpen i drift igjen først etter at alle feil er utbedret!

3.1 Generelle sikkerhetsanvisninger

Denne enheten kan brukes av personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de er overvåket eller instruert i sikker bruk av enheten og forstår farene som følger av dette. Barn har ikke lov til å leke med enheten.
■ Personer med meget sterke og kompliserte begrensninger kan ha behov som går utover de anvisningene som her beskrives.
Pumper som ikke er merket som frostsikre skal ikke stå utendørs när det er frost.
Ikke løft, transporter eller fest pumpen med tilkoblingskabelen. Bruk aldri nettkabelen for å trekke nettpluggen ut av stikkontakten.
Det er ikke tillatt å foreta endringer eller ombygginger på pumpen på egen hånd. Reparasjoner må bare utføres av vår kundeservice.

Ved arbeider på apparatet skal alltid nettpluggen trekkes ut. Beskytt nettpluggen mot fuktighet.
Bruk pumpen og forlengelseskabelen kun når de er i feilfri stand. Skadet utstyr må ikke brukes.
- Hold sikkerhetsavstand til dyr eller slå a pumpen när du nærmer deg dyr.

3.2 El-sikkerhet

• Pumpen må ikke brukes når det befinner seg personer i bassenget eller hagedammen.
  Husets nettspenning må stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning.
  Pumpen må kun drives på en elektrisk innretning iht. DIN/VDE 0100, del 737, 738 og 702. For sikring må det installeres en sikring på 10 A og en feilstrømbryter med en nominell feilstrøm på 10/30 mA.
  ■ Bruk kun forlengelseskabler som er beregnet for utendørs bruk - minimum tverrsnitt 1,5 mm². Kabeltromler skal alltid rulles helt av.
  Skadde eller sprukne forlengelseskabler må ikke brukes.

Når nettkabelen er skadet, må den skiftes av produsenten, produsentens kundeservice eller en tilsvarende kvalifisert person for å unngå farer.

4 MONTERING

4.1 Still opp pumpen

1. Forbered et plant og stødig sted.
2. Sett pumpen vannrett og flomsikkert.
3. Pumpen må beskyttes mot regn og direkte vannstråler.

i MERK Vi anbefaler å installere fleksible ledninger på pumpeinntaket. Dermed kan ikke mekanisk trykk eller trekk utøves på pumpen.

1. Velg lengden på sugeledningen slik at pumpen ikke kan gå tørr. Sugeledningen må alltid befinne seg minst 30 cm under vannflaten.

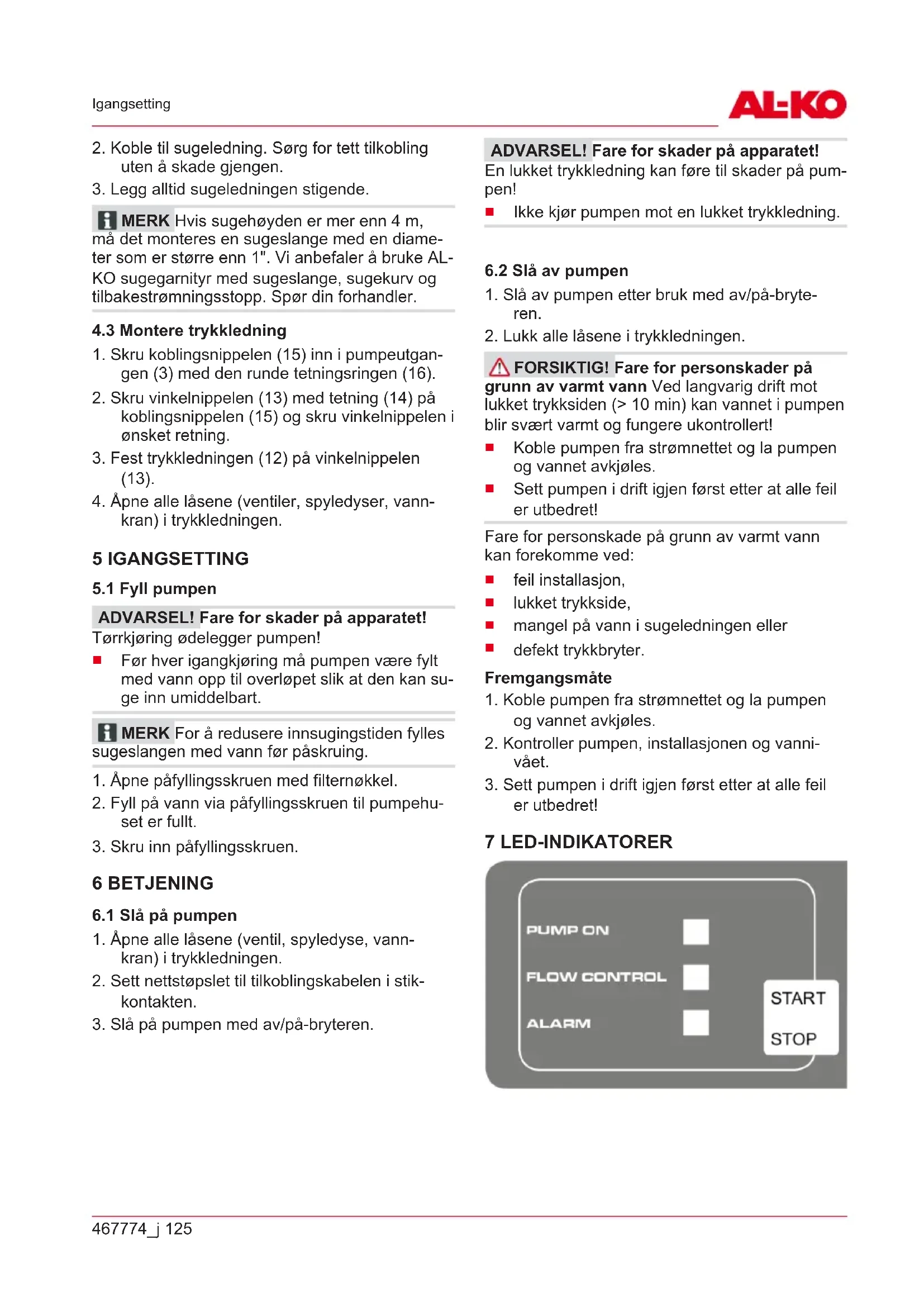

2. Koble til sugeledning. Sørg for tett tilkobling uten å skade gjengen.

3. Legg alltid sugeledningen stigende.

i MERK Hvis sugehøyden er mer enn 4 m, må det monteres en sugeslange med en diameter som er større enn 1". Vi anbefaler å bruke ALKO sugegarnityr med sugeslange, sugekurv og tilbakestrømningsstopp. Spør din forhandler.

4.3 Montere trykkledning

1. Skru koblingsnippelen (15) inn i pumpeutgangen (3) med den runde tetningsringen (16).
2. Skru vinkelnippelen (13) med tetning (14) på koblingsnippelen (15) og skru vinkelnippelen i ønsket retning.
3. Fest trykkledningen (12) på vinkelnippelen (13).
4. Åpne alle låsene (ventiler, spyledyser, vannkran) i trykkledningen.

5 IGANGSETTING

5.1 Fyll pumpen

ADVARSEL! Fare for skader på apparatet! Tørrkjøring ødelegger pumpen!

Før hver igangkjøring må pumpen være fylt med vann opp til overløpet slik at den kan suge inn umiddelbart.

i MERK For å redusere innsugingstiden fylles sugeslangen med vann før påskruing.

1. Åpne påfyllingsskruen med filternøkkel.
2. Fyll på vann via påfyllingsskruen til pumpehuset er fullt.
3. Skru inn påfyllingsskruen.

6 BETJENING

6.1 Slå på pumpen

1. Åpne alle låsene (ventil, spyledyse, vannkran) i trykkledningen.
2. Sett nettstøpslet til tilkoblingskabelen i stikkontakten.
3. Slå på pumpen med av/på-bryteren.

ADVARSEL! Fare for skader på apparatet!

Ikke kjør pumpen mot en lukket trykkledning.

6.2 Slå av pumpen

1. Slå av pumpen etter bruk med av/på-bryteren.
2. Lukk alle låsene i trykkledningen.

⚠ FORSIKTIG! Fare for personskader på grunn av varmt vann Ved langvarig drift mot lukket trykksiden (> 10 min) kan vannet i pumpen blir svært varmt og fungere ukontrollert!

Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.
- Sett pumpen i drift igjen først etter at alle feil er utbedret!

Fare for personskade på grunn av varmt vann kan forekomme ved:

■ feil installasjon,
■ lukket trykkside,
■ mangel på vann i sugeledningen eller
■ defekt trykkbryter.

Fremgangsmåte

1. Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.
2. Kontroller pumpen, installasjonen og vannivået.
3. Sett pumpen i drift igjen først etter at alle feil er utbedret!

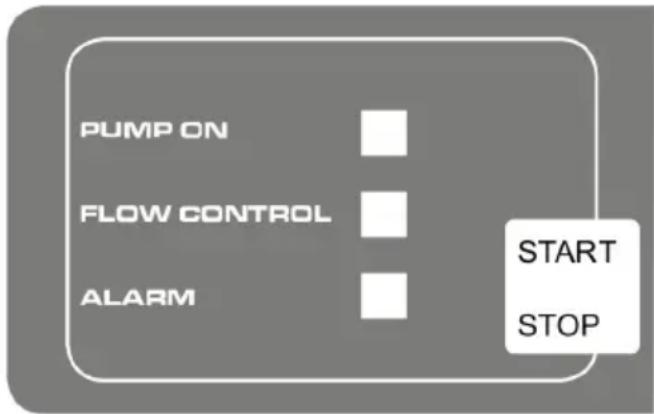

7 LED-INDIKATORER

Trykk på START-/ STOPP-knappen. Pumpen slår seg på og begynner å suge.	LED-indikator PUMP ON lyser. LED-indikator FLOW CONTROL blinker.	Første igangkjøring: Suge- og trykkside tilkoblet, pumpe fylt med vann, vann på sugesiden. Pumpen blir koblet til nettet.
Pumpe i drift. LED-indikator	PUMP ON lyser.	Pumpe transporterer vann. Det kommer ut vann på trykksiden.
Trykk på START-/ STOPP-knappen. Pumpe slås av.	LED-indikatorer av.	Pumpe av.

7.2 Spesialmodus

For å bruke en hydrokontroll eller en fjernstyrt ekstern bryter må pumpen starte automatisk, aktiver spesialmodusen.

Koblingsstatus LED-indikator Funksjon / Tiltak

Aktivere spesialmodus: Trykk og hold START/ STOPP-knappen inne i 10 sekunder ved innplugging av nettstøpslet.	Alle LED-indikato-rene blinker.	Nå starter pumpen umiddelbart. Modus opprettholdes selv om nettspenningen fjernes. Spesialmodus aktiv når LED-indikator PUMP ON blinker under drift.
Deativere spesialmo-dus: Trykk og hold START/STOPP-knappen inne i 10 sekunder ved innplugging av nettstøps-let.	Alle LED-indikato-rene blinker.	Pumpen slås av umiddelbart. Slås på igjen ved å trykke på START/STOPP-knappen

7.3 Feilmelding

Koblingsstatus LED-indikator Funksjon / Tiltak

Pumpe slås av via elektronikken (tørrkjøringsbeskyttelse). Trykk på START/STOPP-knappen for å tilbakestille feilmeldingen.	LED-indikator ALARM lyser.	Kontroller sugeledningen, deretter tilbake til første igangkjøring til pumpen transporterer vann.Alarm tørrkjøring: Denne meldingen vises når det ikke er blitt målt noen gjennomstrømmen på 180 sekunder. Feilmeldingen tilbakestilles ved å trykke på START/STOPP-knappen.
Ved første og andre om-start etter feilmeldingen.	LED-indikering ALARM blinker.	Kontroller pumpen og tilbake til første igangkjøring til pumpen transporterer vann

Koblingsstatus LED-indikator Funksjon / Tiltak

Ved tredje omstart etter feilmeldingen.

LED-indikator FLOW CONTROL og LED-indikator ALARM blinker vekselvis.

La pumpen avkjøles og kontroller den.

⚠️ FARE! Fare for strømstøt! Ved arbeider på pumpen består det en fare for å få et elektrisk støt.

• Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
  ■ Feil i det elektriske anlegget må repareres av en kvalifisert elektriker.

8.1 Rengjøre filteret

1. Skru av tappeskrue filterrom (10) hos tømmeåpningen, tøm filterkammeret og steng tømmeåpningen igjen.
2. Skru av det gjennomsiktige filterlokkets filter (9) med hjelp av filternøkkelen (18).
3. Ta filteret (20) ut av filterhuset og rengjør det under rennende vann.
4. Rengjør filterhuset og det gjennomsiktige filterlokket.
5. Før filteret monteres skal tetningene til filteret (19) og tetningen til huset (23) kontrolleres for skader, og ved behov byttes ut.
6. Monter filteret, skru på det gjennomsiktige filterlokket og trekk til for hånd med filternøkkelen.

8.2 Rengjøre tilbakeslagsventilen

1. Demonter filteret (se avsnittet "Rengjøre filter").
2. Skru ut tilbakeslagsventilen (21) og rengjør under rennende vann.
3. Tetningen (25) fornyes ved behov.
4. Monter tilbakeslagsventil.
5. Monter filter.

8.3 Rengjør flottørlegemet

1. Skru ut trykkledning (3) med vinkelnippel (13) og forbindelsesnippel (15).

2. Skru ut innskruingsnippel (24) med tetning (25). Merk deg monteringsposisjonen til flottørlegemet (26). Trekk ut og rengjør flottørlegeme.

3. Monter flottørlegemet igjen – vær oppmerksom på monteringsposisjonen.

8.4 Spyle pumpen

Etter å ha transportert klorholdig vann fra svøm-mebasseng eller væsker som etterlater seg rest-er, må pumpen spyles med rent vann.

1. Spyl pumpen med rent vann.

8.5 Fjerne tilstopping

1. Koble pumpen fra strømnettet og sikre den mot at den slår seg på igjen.
2. Fjern sugeledningen ved pumpeinngangen.
3. Koble trykkledningen til vannledningen.
4. La det renne vann gjennom pumpehuset til tilstoppingen løser seg opp.
5. Kontroller om pumpen roterer fritt ved å slå den på en kort stund.
6. Sett pumpen i drift igjen som beskrevet.

9 FEILS∅KING

⚠️ FARE! Fare for strømstøt! Ved arbeider på pumpen består det en fare for å få et elektrisk støt.

■ Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
■ Feil i det elektriske anlegget må repareres av en kvalifisert elektriker.

MERK Ved feil som det ikke er mulig å utbedre, henvender du deg til vår kundeservice.

Feil Mulig årsak Hjelp
Motoren går ikke. Pumpehjul blokkert. Fjern smuss i innsugingsområdet.
	Termobryteren har koblet seg ut.	Vent til termobryteren slår på pumpen igjen. Vær oppmerksom på maksimumstemperaturen til transportmediet. Sørg for at pumpen blir sjekket.
	Ingen nettspenning. Kontroller sikringer, sørg for at strømforsyningen bli kontrollert av kvalifisert elektriker.
	Tørrkjøringsbeskyttelse aktivert	Kontroller sugesiden.
Pumpen går, men den transporterer ikke.	Vannivået er for lavt. Legg sugeslangen dypere.
	Luft i pumpehuset. Fyll pumpen.
	Pumpen suger luft. Kontroller at alle tilkoblinger og filter-lokket er tett.
	Blokkering på sugesiden. Forsiktig!
	Trykkledning stengt. Forsiktig!	Forbrenningsfare som følge av glovarmtvann!Fjern smuss i innsugingsområdet.
	Trykkslangen har en knekk. Strekk ut trykkslangen.
	Tørrkjøringsbeskyttelse akti-vert.	Kontroller sugesiden.
For liten transportmengde Trykkslangen har en knekk. Strekk ut trykkslangen.

10 OPPBEVARING

1. Tøm suge- og trykkledningen.
2. Skru ut tappeskruen og la vannet renne ut av pumpen.
3. Skru inn tappeskruen igjen og lagre pumpe og tilbehør frostfritt.

H MERK Ved fare for frost skal systemet tømmes fullstendig og pumpen lagres på et frostsikkert sted.

11 AVFALLSHÄNDTERING

Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller depone-ring.

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvaren-de.

12 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på

følgende adresse:

www.alko-garden.com/service-contacts

Flere opplysninger om reservedeler finner du på: www.alko-garden.com/spareparts

13 INFORMASJON OM SAMSVARSERKLÆRINGEN

Herved erklærer vi med eneansvar at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene. Samsvarserklæringen er en del av bruksanvisningen, og er vedlagt maskinen.

14 GARANTI

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler

Garantien gjelder ikke ved:

■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk

Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

Sisällysluettelo
