GEBRUIKSAANWIJZING Jet 60005 AL-KO

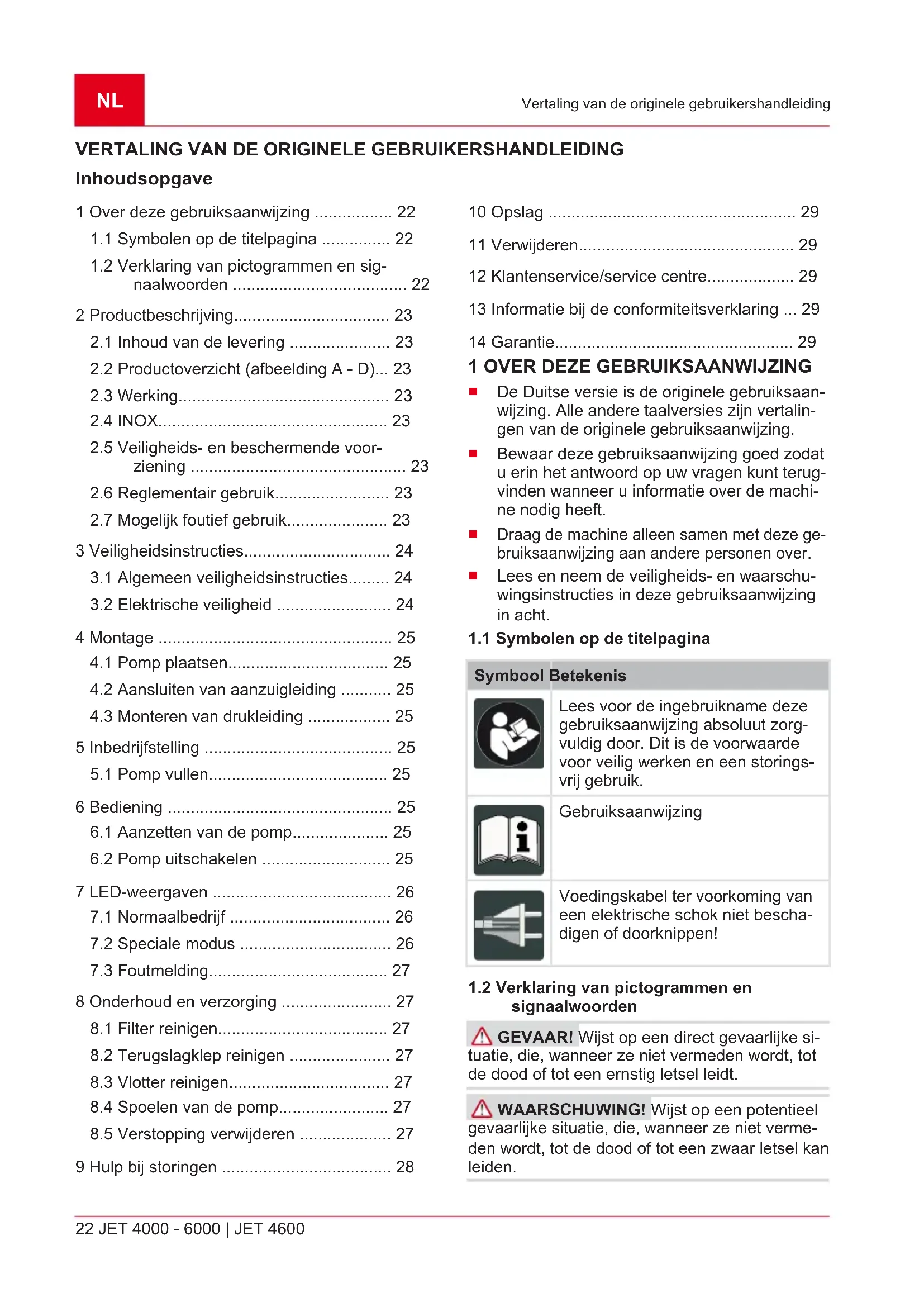

1 Over deze gebruiksaanwijzing 22

1.1 Symbolen op de titelpagina ...... 22
1.2 Verklaring van pictogrammen en sig- naalwoorden 22

2 Productbeschrijving.... 23

2.1 Inhoud van de levering 23
2.2 Productoverzicht (afbeelding A - D)... 23
2.3 Werking.... 23
2.4 INOX.... 23
2.5 Veiligheids- en beschermende voor- ziening 23
2.6 Reglementair gebruik.... 23
2.7 Mogelijk foutief gebruik.... 23

3 Veiligheidsinstructies.... 24

3.1 Algemeen veiligheidsinstructies...... 24
3.2 Elektrische veiligheid 24

4 Montage 25

4.1 Pomp plaatsen.... 25
4.2 Aansluiten van aanzuigleiding ..... 25
4.3 Monteren van drukleiding 25

5 Inbedrijfstelling 25

5.1 Pomp vullen.... 25

6 Bediening 25

6.1 Aanzetten van de pomp.... 25
6.2 Pomp uitschakelen 25

7 LED-weergaven 26

7.1 Normaalbedrijf 26
7.2 Speciale modus 26
7.3 Foutmelding.... 27

8 Onderhoud en verzorging 27

8.1 Filter reinigen.... 27
8.2 Terugslagklep reinigen 27
8.3 Vlotter reinigen.... 27
8.4 Spoelen van de pomp.... 27
8.5 Verstopping verwijderen 27

9 Hulp bij storingen 28

10 Opslag 29
11 Verwijderen.... 29
12 Klantenservice/service centre.... 29
13 Informatie bij de conformiteitsverklaring ... 29
14 Garantie.... 29

1 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over de machine nodig heeft.
Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.
■ Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Gebruiksaanwijzing

Voedingskabel ter voorkoming van een elektrische schok niet beschadigen of doorknippen!

1.2 Verklaring van pictogrammen en signaalwoorden

⚠ GEVAAR! Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.
⚠ WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden.

⚠️ VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.

LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

i OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

In deze gebruikershandleiding worden verschillende pompmodellen beschreven. U kunt uw model identificeren aan de hand van het typeplaatje.

2.1 Inhoud van de levering

De pomp wordt bedrijfsgereed met voedingskabel en filtersleutel aangeleverd.

2.2 Productoverzicht (afbeelding A - D)

Nr. Component

1 Pompingang/aansluiting zuigleiding

2 Watervulplug

3 Pomputgang/aansluiting drukleiding

4 Motorbehuizing

5 Aansluitkabel

6 LED-weergaveveld

7 Pompvoet

8 Pomphuis

9 Filter in transparant deksel

10 Aftapplug filterhuis

10a Aftapplug pomphuis

11 Drukleiding

13 Elleboogstuk

14 Afdichting

15 Verbindingsnippel

16 Afdichting

17 Zuigleiding

18 Filtersleutel

19 Filterafdichting

20 Filter

Nr. Component

21 Terugslagklep

22 Afdichting terugslagklep

23 Afdichting behuizing

24 Schroefnippel

25 Afdichting

26 Vlotter meeteenheid

2.3 Werking

De pomp zuigt de te pompen vloeistof rechtstreeks aan via de aanzuigopeningen aan en pompt die naar de pompuitgang. Hij wordt met een START/STOP-toets in- en uitgeschakeld.

2.4 INOX

Pompen met de aanduiding "INOX" worden geleverd in een roestvrijstalen uitvoering. Dit is verder niet van invloed op de constructie en de werking.

2.5 Veiligheids- en beschermende voorziening

Thermische beveiligingsschakelaar

De pomp is uitgevoerd met een thermische beveiliging die de motor uitschakelt bij oververhitting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in.

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt binnen de grenswaarden en overeenkomstig de technische gegevens.

De pomp is geschikt voor:

■ bewateren en gieten
■ het rond- en leegpompen van reservoirs (bijv. zwembassins)
■ onttrekken van water uit bronnen, regentonnen en putten.

De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

■ schoon water, regenwater
■ chloorhoudend water (zoals in zwembassins)

Elke andere of verder strekkende toepassing wordt beschouwd als niet overeenkomstig het gebruiksdoel.

2.7 Mogelijk foutief gebruik

De pomp mag niet worden ingezet voor continue werking. Hij is niet geschikt voor het pompen van:

drinkwater

zout water
■ vloeibare levensmiddelen
vuilwater
- bijtende vloeistoffen, chemicaliën
- bijtende, brandbare, explosieve of gas producerende chemicaliën of vloeistoffen
■ vloeistoffen die warmer zijn dan 35 °C

3 VEILIGHEIDSINSTRUCTIES

⚠ GEVAAR! Risico bij het aanraken van stroomvoerende onderdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig letsel veroorzaken!

■ Neem de stekker onmiddellijk uit het stopcontact.
■ Sluit het apparaat via een FI-veiligheidsschakelaar met een nominale foutstroom < 30 mA aan.

WAARSCHUWING! Gevaar voor letsel.

Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

■ Laat defecte veiligheids- en beschermingsapparatuur repareren.
■ De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.

VOORZICHTIG! Gevaar voor letsel door

heet water! Als de pomp langdurig (> 10 minu- ten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden verhit en onverwacht naar buiten spuiten!

■ Haal de stekker uit het stopcontact en laat pomp en water afkoelen.
■ Controleer het waterpeil aan de zuigzijde.
■ Controleer de dichtheid van de leidingen.
■ Controleer de installatie van de aanzuig- en persleiding.
■ Neem de pomp pas weer in gebruik nadat alle storingen zijn verholpen!

3.1 Algemeen veiligheidsinstructies

- Dit apparaat kan worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of geïnstrueerd zijn over het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen.

■ Personen met zeer sterke en complexe beperkingen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan.
- Pompen die niet als vorstbestendig zijn gemarkeerd, mogen bij vorst niet buiten staan.
De pomp nooit aan de voedingskabel opti- len, transporteren of bevestigen. De voe- dingskabel niet gebruiken om de stekker uit het stopcontact te trekken.
■ Het eigenhandig aanbrengen van veranderingen of ombouwen van de pomp is verboden. Reparaties mogen alleen door onze service-dienst worden uitgevoerd.
■ Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. De stekker beschermen tegen vocht.
De pomp en de verlengkabel uitsluitend in onbeschadigde hoedanigheid gebruiken. Beschadigde apparaten mogen niet worden gebruikt.
■ Houd een veiligheidsafstand t.o.v. dieren of schakel de pomp uit als er dieren in de buurt komen.

3.2 Elektrische veiligheid

■ Wanneer er zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden bediend.
De netspanning in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; gebruik geen andere voedingsspanning.
De pomp mag uitsluitend worden gebruikt met een elektrische inrichting die voldoet aan de vereisten vermeld in DIN/VDE 0100, Paragraaf 737, 738 en 702. Ter beveiliging moet een hoofdschakelaar van 10 A en een aardlekschakelaar met een nominale lekstroom van 10/30 mA worden geïnstalleerd.
- Gebruik alleen een verlengingskabel die geschikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm ^2 . Wikkel een kabeltrommel altijd helemaal af.
Beschadigde of sterk verslechterde verlengingskabels mogen niet gebruikt worden.
■ Vooraf aan de inbedrijfstelling de hoeda-nigheid van uw verlengkabel controleren.
- Indien de aansluitkabel verlengd moet worden, mag er alleen een kabel van het type H07RN-F en een verbindingsmof worden gebruikt. Deze werkzaamheid mag alleen door

een elektrotechnisch deskundige worden uitgevoerd.

Als de voedingskabel beschadigd is moet hij door de fabrikant, zijn klantenservice of een soortgelijk gekwalificeerd persoon worden vervangen om gevaren te voorkomen.

4 MONTAGE

4.1 Pomp plaatsen

1. Vlakke en stevige standplaats voorbereiden.
2. Pomp horizontaal en veilig voor overspoeling splaatsen.
   De pomp moet beschermd zijn tegen regen en eventuele rechtstreekse waterstralen.

4.2 Aansluiten van aanzuigleiding

i OPMERKING Wij adviseren om flexibele leidingen aan de pompingang te monteren. U voorkomt zo dat er mechanische druk of trekkracht op de pomp wordt uitgeoefend.

1. Kies de lengte van de zuigleiding zo, dat de pomp niet kan drooglopen. De zuigleiding moet zich altijd ten minste 30 cm onder het wateroppervlak bevinden.
2. Zuigleiding aansluiten. Let op een dichte aan-sluiting zonder de schroefdraad te beschadi-gen.
3. De zuigleiding moet altijd omhoog lopend worden gemonteerd.

i OPMERKING Als de aanzuighoogte meer is dan 4 m, moet een zuigslang met een diameter van meer dan 1" worden gemonteerd. Wij raden het gebruik aan van een AL-KO aanzuigset met aanzuigslang, aanzuigkorf en terugstroomafsluiter. Informeer bij uw vakhandel.

4.3 Monteren van drukleiding

1. Verbindingsnippel (15) met de ronde afdicht-ring (16) in de pomputgang (3) draaien.
2. Elleboogstuk (13) met afdichting (14) op de verbindingsnippel (15) draaien en het elleboogstuk in de gewenste richting draaien.
3. Drukleiding (12) aan het elleboogstuk (13) bevestigen.
4. Alle in de drukleiding aanwezige afsluiters (kleppen, sproeier, waterkraan) openen.

5 INBEDRIJFSTELLING

5.1 Pomp vullen

LET OP! Gevaar voor schade aan het apparaat! Bij drooglopen raakt de pomp beschadigd!

■ De pomp moet vooraf aan elk gebruik steeds worden gevuld met water tot hij overloopt, zo- dat hij direct kan aanzuigen.

i OPMERKING Om de aanzuigtijd te verkorten moet de zuigslang met water worden gevuld voordat u deze aankoppelt.

1. Vulplug met filtersleutel openen.
2. Vul het pomphuis via de vulplug met water tot het pomphuis vol is.
3. Vulplug indraaien.

6 BEDIENING

6.1 Aanzetten van de pomp

1. Alle in de drukleiding aanwezige afsluiters (klep, sproeier, waterkraan) openen.
2. Stekker van de aansluitkabel in het stopcontact steken.
3. De pomp met de aan-/uitschakelaar inschakelen.

LET OP! Gevaar voor schade aan het apparaat! Een gesloten drukleiding kan schade aan de pomp veroorzaken!

■ Laat de pomp nooit draaien terwijl de drukleiding is afgesloten.

6.2 Pomp uitschakelen

1. De pomp na gebruik met de aan-/uitschakelaar uitschakelen.
2. Alle in de persleiding aanwezige afsluiters dicht zetten.

⚠️ VOORZICHTIG! Risico op letsel door heet water Als de pomp langdurig (> 10 minuten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden ver- hit en onverwacht naar buiten spuiten!

■ Haal de stekker uit het stopcontact en laat pomp en water afkoelen.
■ Neem de pomp pas weer in gebruik nadat alle storingen zijn verholpen!

Risico op letsel door heet water kan ontstaan door:

■ ondeskundig uitgevoerde installatie,
■ gesloten drukzijde,

■ gebrek aan water in de aanzuigleiding of
■ een defect in de drukschakelaar.

Te nemen maatregelen

1. Neem de pomp los van de voeding en laat het water afkoelen.
2. Pomp, installatie en waterpeil controleren.
3. Stel de pomp pas weer in bedrijf nadat alle storingen zijn verholpen!

7 LED-WEERGAVEN

Geschakelde conditie Lampje Functie / Maatregel
Druk op de START/ STOP-toets. De pomp schakelt in en begint met aanzuigen.	LED-indicator PUMP ON brandt. LED-indicator FLOW CONTROL knippert.	Eerste inbedrijfstelling: Aanzuig- en drukzijde zijn aangesloten, de pomp is met water gevuld, er is wa- ter aanwezig aan aanzuigzijde. Pomp is aangesloten aan het lichtnet.
Pomp is in bedrijf. LED-indicator PUMP ON brandt.		Pomp verpompt water. Aan de drukzijde wordt water afgenomen.
Druk op de START/ STOP-toets. Pomp schakelt uit.	LED-weergaven uit.	Pomp uit.

7.2 Speciale modus

Voor gebruik van een hydrocontrol of een bedie- ning op afstand moet de pomp automatisch scha- kelen; activeer daartoe de speciale modus.

Geschakelde conditie Lampje Functie / Maatregel
Speciale modus active-ren: START/STOP-toets bij het insteken van de netstekker 10 seconden indrukken en vasthou-den.	Alle LED-weerga-ven knipperen.	Pomp start nu meteen. De modus blijft actief, ook bij het losmaken van de netstekker. De speciale modus is actief wanneer LED-indicator PUMP ON tijdens dee werking knippert.
Speciale modus deactiv- veren: START/STOP- toets bij het insteken van de netstekker 10 secon- den indrukken en vast-houden.	Alle LED-weerga-ven knipperen.	Pomp schakelt meteen uit. Opnieuw inschakelen door indrukken van de START/STOP-toets

7.3 Foutmelding

Geschakelde conditie Lampje Functie / Maatregel

Pomp schakelt via elektronica (droogloopbeveiling) uit. Terugstellen van de foutmelding door indrukken van de START/STOP-toets.	LED-indicator ALARM brandt.	Zuigleiding controleren, daarna terug naar de eerste inbedrijfstelling tot de pomp water pompt.Alarm droogloopbeveiliging: Deze melding verschijnt als er langer dan 180 seconden geen debiet wordt gemeten.Resetten van de foutmelding door indrukken van de START/STOP-toets.
Bij eerste en tweede keer opnieuw starten na foutmelding.	LED-indicator ALARM knippert.	Pomp controleren en terug naar de eerste inbedrijfstelling, tot pomp water verpompt.
Bij de derde keer op-nieuw starten na de foutmelding.	LED-indicator FLOW CONTROL en LED-indicator ALARM knipperen om beurten.	Pomp laten afkoelen en controleren.

8 ONDERHOUD EN VERZORGING

GEVAAR! Gevaar voor elektrische

schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

■ Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechnicus.

8.1 Filter reinigen

1. Aflaattap filterruimte (10) in de aftapopening losdraaien, filterkamer legen en de aftapopening weer sluiten.
2. Transparant deksel (9) met behulp van de filtersleutel (18) losdraaien.
3. Filter (20) uit het filterhuis halen en onder stromend water reinigen.
4. Reinig het filterhuis en het filter in het transparante deksel.
5. Voor het inbouwen van het filter de afdichtingen van het filter (19) en de afdichting van het huis (23) op beschadiging controleren en indien nodig vervangen.
6. Breng het filter weer aan, draai het filter in het transparante deksel en zet stevig handvast met de filtersleutel.

8.2 Terugslagklep reinigen

1. Filter demonteren (zie de paragraaf „Filter reinigen“).
2. Terugslagklep (21) losdraaien en met stromend water reinigen.
3. Afdichting (25) indien nodig vervangen.
4. Terugslagklep inbouwen.
5. Filter monteren.

8.3 Vlotter reinigen

1. Drukleiding (3) met elleboogstuk (13) en verbindingsnippel (15) losdraaien.
2. Schroefnippel (24) met afdichting (25) losdraaien. Montagepositie van de vlotter (26) onthouden. Vlotter uitnemen en reinigen.
3. Vlotter weer inbouwen - let op de montage-positie.

8.4 Spoelen van de pomp

Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Pomp met helder water spoelen.

8.5 Verstopping verwijderen

1. Pomp scheiden van de netspanning en beveiligen tegen opnieuw inschakelen.
2. Zuigleiding aan de pompingang verwijderen.

3. Persleiding op de waterleiding aansluiten.

4. Laat water door het pomphuis stromen tot de verstopping is opgelost.

5. Controleer of de pomp soepel draait door hem even in te schakelen.
6. Stel de pomp als beschreven weer in bedrijf.

9 HULP BIJ STORINGEN

GEVAAR! Gevaar voor elektrische

schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

■ Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
Laat een storing in de elektrische installatie ver- helpen door een deskundig elektrotechnicus.

H OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen.

Storing Mogelijke oorzaak Oplossing
Motor draait niet. Pomprotor geblokkeerd. Verwijder de vervuiling aan de aan-zuigzijde.
Pomp draait maar verpompt geen vloeistof.	Waterniveau te laag. Aanzuigslang dieper onderdompe-len.
	Lucht aanwezig in pomphuis. Pomp vullen.
	Pomp zuigt lucht aan. Controleer alle aansluitingen en het filterdeksel op een goede afdichting.
	Verstopping in de aanzuigzij-de.	Voorzichtig!Gevaar voor brandwonden door heet water!Verwijder de vervuiling aan de aan-zuigzijde.
	Persleiding gesloten. Voorzichtig!	Gevaar voor brandwonden door heet water!Open de persleiding.
	Drukslang afgekneld. Breng de drukslang in orde.
	Droogloopbeveiliging geacti-veerd.	Controleer aanzuigzijde.
Verpompte waterhoeveelheid is gering	Drukslang afgekneld. Breng de drukslang in orde.
	Slangdiameter te gering. Gebruik een drukslang met grotere diameter.
	Verstopping in de aanzuigzij-de.	Verwijder de vervuiling aan de aan-zuigzijde.
	Hoogte pomptraject te groot. Let op de max. pomptrajecthoogte,zie de technische gegevens!
	Aanzuighoogte te groot. Controleer de zuighoogte, de maxi-male hoogte aanhouden; zie de technische gegevens.

10 OPSLAG

1. Aanzuig- en persleiding legen.
2. Aflaattap uitdraaien en het water uit de pomp weg laten stromen.
3. Aftapplug weer erin schroeven en pomp en accessoires vorstvrij bewaren.

i OPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstvrije plaats bewaard worden.

11 VERWIJDEREN

Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled!

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

12 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.alko-garden.com/service-contacts

Verdere informatie over reserveonderdelen vindt u op: www.alko-garden.com/spareparts

13 INFORMATIE BIJ DE CONFORMITEITSVERKLARING

We verklaren hierbij onder onze eigen verantwoordelijkheid dat dit product, zoals het op de markt wordt gebracht, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, de EU-veiligheidsnormen en de productspecifieke normen. De conformiteitsverklaring is deel van de gebruikshandleiding en wordt met de machine meegeleverd.

14 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid
De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières
