РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Jet 60005 AL-KO

4.3 Монтаж на напорния маркучопро-

4.3 Монтаж на напорния маркучопровод

Функция / мярка Натиснете бутона START/STOP (СТАРТ/

Функция / мярка Натиснете бутона START/STOP (СТАРТ/

1. Отвийте напорния маркучопровод (3) с ъг-

Отворете напорния маркучопро-

Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

1 Информация о руководстве по эксплу- атации ..................................................... 172

1.1 Символы на титульной странице ... 172

1.2 Условные обозначения и сигналь-

2.2 Обзор продукта (рис. A-D)............... 173

2.5 Предохранительные и защитные у-

стройства.......................................... 174

2.6 Использование по назначению....... 174

2.7 Случаи неправильного применения174

3 Указания по технике безопасности....... 174

3.1 Общие указания по технике безо-

пасности............................................ 174

3.2 Электрическая безопасность.......... 175

4.2 Подключение всасывающей линии 175

4.3 Монтаж напорного трубопровода... 175

5 Ввод в эксплуатацию ............................. 176

7 Светодиодные индикаторы ................... 176

7.3 Сообщение об ошибке..................... 178

8 Техобслуживание и уход ....................... 178

8.1 Очистка фильтра ............................. 178

8.2 Очистка обратного клапана ............ 178

Немецкая версия содержит оригинальное руководство по эксплуатации. Все осталь- ные языковые версии — это переводы ори- гинального руководства по эксплуатации.

Всегда держите это руководство по экс- плуатации под рукой, чтобы прочитать его, если вам потребуется информация об у-

Передавайте устройство другим лицам только вместе с этим руководством по экс-

Прочтите и соблюдайте указания по тех- нике безопасности и предупреждения, приведенные в данном руководстве по эксплуатации.

1.1 Символы на титульной странице

Символ Значение Обязательно прочитайте данное руководство по эксплуатации пе- ред вводом в эксплуатацию. Это необходимо для безопасной и безотказной работы. Руководство по эксплуатации Следите за тем, чтобы не повре- дить или не разорвать сетевой кабель, чтобы избежать пораже- ния электрическим током!467774_j 173 Описание продукта

1.2 Условные обозначения и сигнальные

ОПАСНОСТЬ! Указывает на опасную си- туацию, которая, если ее не избежать, приво- дит к смерти или серьезным травмам. ПРЕДУПРЕЖДЕНИЕ! Указывает на по- тенциально опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам. ОСТОРОЖНО! Указывает на потенциаль- но опасную ситуацию, которая, если ее не из- бежать, может привести травмам легкой и средней тяжести. ВНИМАНИЕ! Указывает на ситуацию, кото- рая, если ее не избежать, может привести к и- мущественному ущербу. ПРИМЕЧАНИЕ Специальные указания для облегчения понимания и эксплуатации. 2 ОПИСАНИЕ ПРОДУКТА В этом руководстве по эксплуатации описаны разные модели насосов. Нужную модель мож- но идентифицировать по номеру на заводской

2.1 Комплект поставки

Насос поставляется в комплекте с ключом для снятия фильтра и сетевым кабелем.

2.2 Обзор продукта (рис. A-D)

1 Вход насоса/разъем для подключения всасывающей линии 2 Резьбовая пробка наливного отвер-

3 Выходное отверстие насоса / разъем для подключения напорного трубо-

4 Корпус электродвигателя 5 Сетевой кабель 6 Поле со светодиодной индикацией 7 Основание насоса 8 Корпус насоса 9 Прозрачная крышка фильтра

10 Резьбовая пробка сливного отверстия корпуса фильтра 10a Резьбовая пробка сливного отверстия корпуса насоса 11 Напорный трубопровод 13 Угловой ниппель 14 Уплотнение 15 Соединительный ниппель 16 Уплотнение 17 Всасывающий трубопровод 18 Ключ для снятия фильтра 19 Уплотнение фильтра 20 Фильтр 21 Обратный клапан 22 Уплотнение обратного клапана 23 Уплотнение корпуса 24 Ввинчивающийся ниппель 25 Уплотнение 26 Поплавок измерительного блока Дата производства Дата производства изделия указана на завод- ской табличке. Дата производства соответ- ствует первым четырем цифрам серийного

Y: месяц производства (A = январь)

ZZ: день производства

2.3 Принцип действия

Насос всасывает перекачиваемую жидкость через впускные отверстия и перемещает ее к выходному отверстию насоса. Насос включа- ется и выключается с помощью клавиши START- / STOP (Пуск/стоп).

Насосы с названием INOX поставляются с ар- матурой из нержавеющей стали. Это не влия- ет на конструкцию и принцип действия.RU

174 JET 4000 - 6000 | JET 4600

Указания по технике безопасности

2.5 Предохранительные и защитные

Защитное термореле Насос оснащен защитным термореле, отклю- чающим насос при перегреве. После периода охлаждения продолжительностью 15–20 ми- нут насос автоматически включается.

2.6 Использование по назначению

Насос предназначен для частного использова- ния дома и в саду. Его можно применять толь- ко в границах рабочего диапазона, с соблюде- нием указанных технических характеристик. Насос пригоден для:

перекачивания и выкачивания жидкости из резервуаров (например, из плавательных

забора воды из колодцев, бочек с дожде- вой водой и цистерн. Насос предназначен исключительно для пере- качивания следующих жидкостей:

осветленная вода, дождевая вода;

хлорированная вода (например, из бас-

Другое или выходящее за рамки данного ис- пользование считается использованием не по назначению.

2.7 Случаи неправильного применения

Насос нельзя эксплуатировать в непрерывном режиме. Он не предназначен для перекачива-

агрессивных сред, химикатов;

едких, горючих, взрывоопасных или выде- ляющих газ жидкостей;

жидкостей, имеющих температуру выше 35°C. 3 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ОПАСНОСТЬ! Опасность при прикос- новении к частям, находящимся под напря- жением! Неисправность насоса или удлини- тельного кабеля может привести к серьезным

Немедленно отсоедините штекер от элек- трической сети.

Подключайте устройство через устройство защитного отключения, срабатывающее при номинальном токе утечки <30мА. ПРЕДУПРЕЖДЕНИЕ! Опасность трав- мирования. Неисправность или бездействие предохранительных и защитных устройств мо- гут стать причиной травм.

Неисправные предохранительные и за- щитные устройства подлежат ремонту.

Никогда не выводите из строя предохра- нительные и защитные устройства. ОСТОРОЖНО! Опасность получения травм из-за горячей воды! При длительной работе с закрытой напорной стороной (>10мин) вода в насосе может сильно на- греться, так что произойдет ее неконтролируе- мое вытекание!

Отключите насос от сети и дайте воде и насосу остыть.

Проверьте уровень воды на всасывающей

Проверьте герметичность линий.

Проверьте установку всасывающей и на- порной линии.

Повторное использование насоса возмож- но только после устранения всех дефек-

3.1 Общие указания по технике

Данное устройство могут использовать ли- ца с ограниченными физическими, сенсор- ными или умственными способностями и- ли с недостатком опыта и знаний, если о- ни находятся под присмотром или проин- структированы по безопасному использо- ванию устройства и понимают связанные с этим опасности. Детям не разрешается играть с устройством.467774_j 175

Лица с очень сильными и сложными огра- ничениями также должны быть ознакомле- ны с описанными здесь инструкциями.

Насосы, не имеющие маркировки морозо- стойкости, нельзя оставлять на открытом воздухе в морозную погоду.

Не поднимайте и не подвешивайте насос за сетевой кабель, не тяните за него при перемещении. Ни в коем случае не вытя- гивайте сетевой штекер из розетки за се- тевой кабель.

Запрещается самовольно вносить измене- ния в насос и переоборудовать его. Пору- чайте выполнение ремонта только нашей сервисной службе.

При работе с устройством вставляйте се- тевой штекер. Защищайте сетевой штекер

Насос и удлинительный кабель должны использоваться только в технически безу- пречном состоянии. Запрещается исполь- зовать поврежденные устройства.

Держите насос на безопасном расстоянии от животных или выключите его в случае приближения животных.

3.2 Электрическая безопасность

Когда в бассейне или садовом пруду нахо- дятся люди, насос не должен работать.

Напряжение в сети дома должно соответ- ствовать напряжению, указанному в техни- ческих характеристиках; не подключайте устройство к источнику с другим напряже-

Насос можно использовать только в элек- трической системе, отвечающей DIN/VDE 0100, часть 737, 738 и 702. Для обеспече- ния защиты нужно установить линейный защитный автомат 10A, а также устрой- ство защитного отключения, срабатываю- щее при номинальном токе утечки 10/30мА.

Используйте только удлинители, рассчи- танные на использование вне помещений — минимальное сечение 1,5мм

полностью разматывайте кабельные ка-

Запрещается использовать поврежденные или ломкие удлинительные кабели.

Перед каждым вводом в эксплуатацию проверяйте состояние удлинительного

Если необходимо удлинить сетевой ка- бель, используйте только кабель типа H07RN-F и литую муфту. Проводить такие работы разрешается только профессио- нальным электрикам.

Если кабель питания поврежден, он дол- жен быть заменен производителем, его сервисным агентом или лицом с аналогич- ной квалификацией, чтобы избежать опас-

4.1 Настройка насоса

1. Подготовьте ровную и твердую поверх-

2. Установите насос горизонтально, в защи-

щенном от затопления месте.

Насос должен быть защищен от дождя и прямого попадания струи воды.

4.2 Подключение всасывающей линии

ПРИМЕЧАНИЕ На входе насоса рекомен- дуем использовать гибкие шланги. При этом насос не подвергается механическим и тяго- вым нагрузкам.

1. Подберите длину всасывающей линии так,

чтобы предотвратить сухой ход насоса. Всасывающая линия должна всегда нахо- диться не менее чем на 30см ниже по- верхности воды.

2. Подключение всасывающей линии. Обе-

спечьте плотное соединение без повреж- дения резьбы.

3. Всегда прокладывайте всасывающую ли-

нию с подъемом. ПРИМЕЧАНИЕ При высоте всасывания более 4м необходимо использовать всасыва- ющий шланг с диаметром более 1дюйма. Ре- комендуем использовать гарнитуру AL-KO с всасывающим шлангом, всасывающим филь- тром и клапаном для предотвращения обрат- ного тока. Обратитесь за консультацией к сво- ему дилеру.

4.3 Монтаж напорного трубопровода

1. Ввинтите соединительный ниппель (15) с

уплотнительным кольцом (16) к выходно- му отверстию насоса (3).

2. Ввинтите угловой ниппель (13) с уплотне-

нием (14) на соединительный ниппель (15)RU

176 JET 4000 - 6000 | JET 4600

Ввод в эксплуатацию и поверните угловой ниппель в нужном на-

3. Присоедините напорный трубопровод (12)

к угловому ниппелю (13).

4. Откройте все запоры напорного трубопро-

вода (клапан, форсунки, водопроводный

5 ВВОД В ЭКСПЛУАТАЦИЮ

5.1 Заполнение насоса

ВНИМАНИЕ! Опасность повреждения о- борудования! Сухой ход приводит к выходу насоса из строя!

Перед каждым вводом в эксплуатацию на- сос нужно полностью заполнять водой, чтобы он сразу же мог начать процесс вса-

ПРИМЕЧАНИЕ Для сокращения времени всасывания заполните всасывающий шланг водой перед тем, как его привинтить.

1. Откройте резьбовую пробку наливного от-

верстия с помощью ключа для снятия

2. Заливайте через резьбовую пробку налив-

ного отверстия воду до тех пор, пока кор- пус насоса полностью не заполнится.

3. Закрутите резьбовую пробку наливного от-

6.1 Включение насоса

1. Откройте все запоры напорного трубопро-

вода (клапан, форсунку, водопроводный

2. Вставьте штекер сетевого кабеля в розет-

3. Включите насос с помощью выключателя.

ВНИМАНИЕ! Опасность повреждения о- борудования! Закрытый напорный трубопро- вод может привести к повреждению насоса!

Не допускайте работы насоса при закры- том напорном трубопроводе.

6.2 Отключение насоса

1. Выключите садовый насос с помощью вы-

2. Закройте все имеющиеся в напорном тру-

бопроводе запоры. ОСТОРОЖНО! Угроза получения травм от горячей воды При длительной работе с закрытой напорной стороной (>10мин) вода в насосе может сильно нагреться, так что прои- зойдет ее неконтролируемое вытекание!

Отключите насос от сети и дайте воде и насосу остыть.

Повторное использование насоса возмож- но только после устранения всех дефектов! Угроза получения травм от горячей воды мо- жет возникнуть при:

неправильной установке;

закрытой напорной стороне;

недостаточном количестве воды во всасы- вающей линии;

неисправном кнопочном переключателе. Необходимые действия

1. Отключите насос от электросети и дайте

насосу и воде остыть.

Проверьте установку насоса и уровень воды.

Повторное использование насоса возможно только после устранения всех дефектов! 7 СВЕТОДИОДНЫЕ ИНДИКАТОРЫ467774_j 177 Светодиодные индикаторы

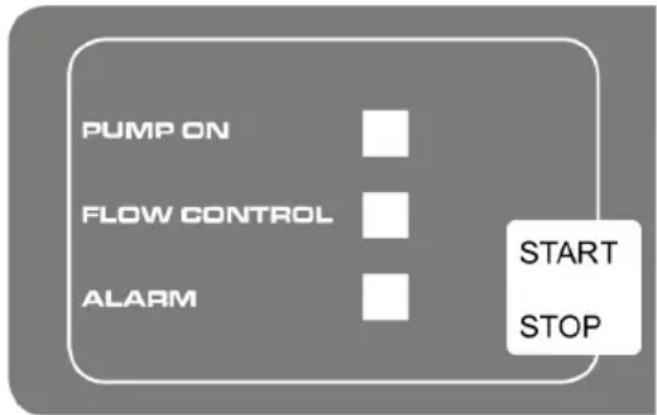

Состояние переключе-

Функция/меры Нажмите клавишу START-/STOP (Пуск/

Насос включится и нач- нет всасывать воду. Горит светоди- одный индикатор PUMP ON (Насос вкл.). Мигает светодиодный индикатор FLOW CONTROL (Кон- троль расхода). Первоначальный ввод в эксплуатацию: всасы- вающая и напорная линия подключены, насос за- полнен водой, со стороны всасывания имеется вода. Насос подключается к сети. Насос в рабочем состо-

Горит светоди- одный индикатор PUMP ON (Насос

Насос перекачивает воду. Со стороны нагнетания происходит забор воды. Нажмите клавишу START-/STOP (Пуск/

Насос выключается. Светодиодные индикаторы не

7.2 Специальный режим

Для использования гидроуправления или дис- танционного переключателя необходимо, что- бы насос включался автоматически. Для этого нужно активировать специальный режим. Состояние переключе-

Функция/меры Активизация специ- ального режима: вставляя сетевой ште- кер в розетку, нажмите и удерживайте клавишу START-/STOP (Пуск/ стоп) нажатой около 10секунд. Все светодиоды начнут мигать. Насос сразу же запустится. Выбранный режим со- хранится даже при отключении напряжения. Специальный режим активен, если светодиодный индикатор PUMP ON (Насос вкл.) мигает в про- цессе работы. Отключение специ- ального режима: вставляя сетевой ште- кер в розетку, нажмите и удерживайте клавишу START-/STOP (Пуск/ стоп) нажатой около 10секунд. Все светодиоды

Насос сразу же выключится. Повторное включе- ние нажатием клавиши START/STOP (Пуск/стоп)RU

178 JET 4000 - 6000 | JET 4600

Техобслуживание и уход

7.3 Сообщение об ошибке

Состояние переключе-

Функция/меры Электронное устрой- ство (система защиты от сухого хода) выклю- чает насос. Сброс сооб- щения об ошибке нажа- тием клавиши START-/ STOP (Пуск/стоп). Горит светоди- одный индикатор ALARM (Трево-

Проверьте всасывающий трубопровод, затем вернитесь к процедуре первоначального ввода в эксплуатацию и подождите, пока насос не начнет качать воду. Сигнал тревоги при сухом ходе: Это сообщение появляется, если более 180 секунд не измеряется расход. Сброс сообщения об ошибке нажатием клавиши START-/STOP (Пуск/стоп). При первом и втором запуске после сообще- ния об ошибке. Мигает светоди- одный индикатор ALARM (Трево-

Проверьте насос, вернитесь к процедуре перво- начального ввода в эксплуатацию и подождите, пока насос не начнет качать воду. При третьем запуске после сообщения об о-

Попеременно мигают светоди- одные индикато- ры FLOW CONTROL (Кон- троль расхода) и ALARM (Трево-

Дайте насосу остыть и проверьте его. 8 ТЕХОБСЛУЖИВАНИЕ И УХОД ОПАСНОСТЬ! Опасность поражения э- лектрическим током! При работе с насосом есть опасность получения электрического уда-

Перед любыми работами по устранению неисправностей вынимайте из розетки се- тевой кабель.

Неисправности электросистемы должны у- странять профессиональные электрики.

1. Отверните резьбовую пробку сливного от-

верстия камеры фильтра (10), опорожните камеру фильтра и снова закройте сливное

2. Отвинтите прозрачную крышку фильтра

(9) с помощью ключа для снятия фильтра (18).

3. Выньте фильтр (20) из корпуса фильтра и

промойте его в проточной воде.

4. Очистите корпус фильтра и прозрачную

5. Перед установкой фильтра проверьте у-

плотнение фильтра (19) и уплотнение (23) на предмет повреждений и при необходи- мости замените.

6. Установите фильтр, навинтите прозрачну-

ю крышку фильтра и затяните ее с помо- щью ключа для снятия фильтра.

8.2 Очистка обратного клапана

1. Заменить фильтр (см. раздел «Очистка

2. Открутите обратный клапан (21) и промой-

те его в проточной воде.

3. При необходимости замените прокладку

4. Установите обратный клапан

5. Установите фильтр.

8.3 Очистка поплавка

1. Открутите напорный трубопровод (3) вме-

сте с угловым ниппелем (13) и соедини- тельным ниппелем (15).

2. Открутите ввинчивающийся ниппель (24)

вместе с уплотнением (25). Отметьте мон-467774_j 179 Устранение неисправностей тажное положение поплавка (26). Выньте поплавок и очистите его.

3. Снова установите поплавок с учетом его

монтажного положения.

После перекачивания содержащей хлор воды из бассейна или жидкостей, оставляющих на- лет, насос необходимо промывать чистой во-

1. Промойте насос чистой водой.

8.5 Устранение засоров

1. Отключите насос от сети и предохраните

его от повторного включения.

2. Снимите всасывающую линию на входе

3. Подключите напорный трубопровод к во-

4. Вода должна протекать через корпус насо-

са, пока не будет устранен засор.

5. Коротким включением проверьте свобод-

ное вращение насоса.

6. Введите насос в эксплуатацию, как описа-

9 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ОПАСНОСТЬ! Опасность поражения э- лектрическим током! При работе с насосом есть опасность получения электрического уда-

Перед любыми работами по устранению неисправностей вынимайте из розетки се- тевой кабель.

Неисправности электросистемы должны у- странять профессиональные электрики. ПРИМЕЧАНИЕ Если неисправность не у- дается устранить, обращайтесь в нашу сер- висную службу. Неисправность Возможная причина Способ устранения Двигатель не работает. Заблокировано рабочее ко-

Удалите загрязнение на участке всасывания. Термореле отключило двига-

Подождите, пока термореле снова не включит насос. Следите за максимально допустимой темпе- ратурой перекачиваемой жидко- сти. Проверку насоса поручайте специалистам. Нет сетевого напряжения. Проверьте предохранитель, пору- чите электрику проверить линию электроснабжения. Включена система защиты от сухого хода Проверьте сторону всасывания.RU

Неисправность Возможная причина Способ устранения Насос работает, но не пе- рекачивает жидкость. Слишком низкий уровень

Глубже погрузите всасывающий

Воздух в корпусе насоса. Заполните насос. Насос всасывает воздух. Проверьте герметичность всех со- единений и крышки фильтра. Засор со стороны всасыва-

Угроза ожогов при попадании го-

Удалите загрязнение на участке всасывания. Закрыта напорная линия. Осторожно! Угроза ожогов при попадании го-

Откройте напорную линию. Перегнулся напорный шланг. Выпрямите напорный шланг. Включена система защиты от сухого хода. Проверьте сторону всасывания. Недостаточный перекачи- ваемый объем Перегнулся напорный шланг. Выпрямите напорный шланг. Недостаточный диаметр

Используйте напорный шланг большего диаметра. Засор со стороны всасыва-

Удалите загрязнение на участке всасывания. Слишком большая высота

Соблюдайте максимальную высо- ту подачи, см. технические харак-

Слишком большая высота всасывания. Проверьте высоту всасывания, обратите внимание на максималь- ную высоту всасывания, см. тех- нические характеристики. 10 ХРАНЕНИЕ

1. Слейте воду из всасывающего и напорно-

2. Открутите резьбовую пробку сливного от-

верстия и дайте воде вытечь из насоса.

3. Снова вкрутите резьбовую пробку сливно-

го отверстия и разместите насос и принад- лежности на хранение в защищенном от мороза месте. ПРИМЕЧАНИЕ При угрозе замерзания си- стему нужно полностью опорожнить, и разме- стить насос в защищенном от мороза месте. 11 УТИЛИЗАЦИЯ Электрическое и электронное оборудо- вание не относится к бытовому мусору. Его необходимо собирать и утилизиро- вать отдельно! Упаковка, устройство и принадлежности изго- товлены из пригодных для переработки матери- алов и подлежат соответствующей утилизации. 12 СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Если у вас есть вопросы относительно гаран- тии, ремонта или запасных частей, обрати-467774_j 181 Информация о декларации соответствия тесь в ближайший сервисный центр AL-KO. А- дрес можно найти в Интернете по следующе-

www.alko-garden.com/service-contacts Более подробная информация о запасных ча- стях доступна по ссылке: www.alko-garden.com/spareparts 13 ИНФОРМАЦИЯ О ДЕКЛАРАЦИИ СООТВЕТСТВИЯ Настоящим заявляем с полной ответственно- стью, что данный продукт в реализуемой на рынке форме соответствует требованиям гар- монизированных Директив ЕС, стандартов безопасности ЕС и специальных стандартов, распространяющихся на данный продукт. Де- кларация соответствия является частью руко- водства по эксплуатации и прилагается к ма-

14 ГАРАНТИЯ Мы устраняем возможные дефекты материалов или производства в течение срока давности, у- становленного законом в отношении рекламаций по качеству, путем ремонта или замены изде- лия. Срок давности определяется законодательством страны, в которой было приобретено у-

Наше гарантийное обязательство действитель- но только при:

Соблюдайте данное руководство по эксплу-

надлежащем обращении;

использовании оригинальных запасных ча-

Гарантия аннулируется при:

самостоятельных попытках ремонта;

самостоятельных технических изменениях;

использовании не по назначению. Гарантия не распространяется на:

повреждения лакокрасочного покрытия, вызванные нормальным износом;

изнашивающиеся части, обозначенные в ведомости запасных частей рамкой xxxxxx (x)

Гарантийный срок начинается после покупки первым конечным пользователем. Определяющим фактором служит дата на документе, подтверждающем покупку. Обращайтесь с настоящим сертификатом и документом, подтверждающим покупку, к своему дилеру или в ближайший ав- торизованный сервисный центр. Настоящий сертификат не касается гарантируемых законом прав на претензии покупателя к продавцу.UA

2.1 Комплект поставки
