Producttype	Laserpointer / Laserpunten en -lijnen
Merk en model	Bosch GCL 2-15 G Professional
Afmetingen (met draaibare houder)	132 × 81 × 163 mm
Afmetingen (zonder draaibare houder)	112 × 55 × 106 mm
Gewicht (volgens EPTA)	0,49 kg
Voeding	3 AA-batterijen 1,5 V (LR6)
Werktijd (puntmodus)	tot 22 uur
Werktijd (kruislijnmodus)	8 uur
Laserlijnbereik	15 m
Nivelleernauwkeurigheid (lijnen)	±0,3 mm/m
Nivelleernauwkeurigheid (punten)	±0,7 mm/m
Zelfnivelleerbereik	±4°
Nivelleertijd	< 4 s
Laserklasse	2
Bundeltype en -kleur	Rode lijn < 1 mW, 630–650 nm ; Rood punt < 1 mW
Bedrijfstemperatuur	-10 °C tot +50 °C
Beschermingsklasse	IP54 (stof- en spatwaterdicht)
Statiefaansluiting	1/4" en 5/8"
Hoofdfuncties	Projectie van horizontale en verticale lijnen, boven-/onderloodpunten, punt-, lijn- en kruislijnmodus
Onderhoud en reiniging	Reinig met een zachte, vochtige doek ; gebruik geen oplosmiddelen
Veiligheid	Niet in de laserstraal kijken ; klasse 2 ; automatische uitschakeling na 120 min
Inbegrepen accessoires	Draaibare houder RM 1, lasertarget, beschermhoes, batterijen
Reserveonderdelen en repareerbaarheid	Klantenservice Bosch: www.bosch-pt.com ; onderdelen beschikbaar

Veelgestelde vragen - GCL 2-15 G Professional BOSCH

Hoe vervang ik de batterijen van de Bosch GCL 2-15 G Professional?

Druk op de vergrendeling (7) om het deksel van het batterijvak (6) te openen. Plaats 3 AA-batterijen (LR6) met inachtneming van de aangegeven polariteit. Vervang altijd alle batterijen tegelijk en gebruik batterijen van hetzelfde merk en dezelfde capaciteit.

Hoe gebruik ik de automatische nivellering?

Zet de aan/uit-schakelaar (9) in de stand 'On' (automatische nivellering). Het apparaat nivelleert automatisch als de helling niet meer dan ±4° bedraagt. De laserlijnen knipperen snel als nivellering niet mogelijk is; plaats het apparaat dan op een horizontaal oppervlak.

Wat moet ik doen als de laserlijnen snel knipperen?

Snel knipperen geeft aan dat het apparaat buiten het zelfnivelleerbereik (±4°) is. Plaats het apparaat op een stabiel en horizontaal oppervlak, of gebruik de modus met vergrendelde pendelunit voor hellend gebruik.

Wat is de nivelleernauwkeurigheid van de GCL 2-15 G?

De nauwkeurigheid is ±0,3 mm/m voor laserlijnen en ±0,7 mm/m voor laserpunten, onder normale omgevingsomstandigheden (20-25°C). Temperatuurschommelingen of schokken kunnen de nauwkeurigheid beïnvloeden.

Kan het apparaat buitenshuis worden gebruikt?

Ja, het apparaat is ontworpen voor gebruik binnen en buiten. Het bereik kan worden verminderd bij fel licht (direct zonlicht). Gebruik het lasertarget of de zichtbril om de zichtbaarheid te verbeteren.

Hoe schakel ik de automatische uitschakeling uit?

Houd de toets Laserlijnmodus (5) minimaal 3 seconden ingedrukt. De laserlijnen knipperen kort ter bevestiging. Om opnieuw in te schakelen, zet u het apparaat uit en weer aan.

Welke accessoires zijn beschikbaar voor deze laser?

De accessoires omvatten: draaibare houder RM 1, lasertarget, zichtbril, statief BT 150, telescoopstang BT 350, universele houder BM 1, plafondklem, beschermhoes. Raadpleeg de Bosch-website voor het volledige assortiment.

Hoe reinig ik het meetapparaat?

Gebruik een zachte, vochtige doek om het apparaat te reinigen. Dompel het niet onder in water en gebruik geen reinigingsmiddelen of oplosmiddelen. Reinig regelmatig het gebied rond de laseropening.

Wat moet ik doen als de laser niet aangaat?

Controleer eerst de batterijen: vervang ze door nieuwe batterijen. Zorg ervoor dat de aan/uit-schakelaar in de juiste stand staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Bosch.

Hoe controleer ik de nauwkeurigheid van het apparaat?

Voer de controles uit zoals beschreven in de handleiding: test van horizontale lijnhoogte op 5 m, horizontale nivelleertest, verticale lijntest en loodijntest. De maximaal toegestane afwijkingen worden gegeven op basis van de afstand. Bij overschrijding laat u het apparaat repareren door Bosch.

GEBRUIKSAANWIJZING GCL 2-15 G Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksarvisning i original

no Original driftsinstruks

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werken. Wanneer het meetgereedschap niet volgens de

beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
- Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddelijk uit de straal bewogen worden.

▶ Breng geen wijzigingen aan de laserinrichting aan.

- Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.

- Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.

Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden.

▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Houd het meetgereedschap en de magnetische accessoires uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulinepompen. Door de magneten van meetgereedschap en accessoires wordt een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.

Houd het meetgereedschap en de magnetische accessoires uit de buurt van magnetische gegevensdragers en magnetisch gevoelige toestellen. Door de werking van de magneten van meetgereedschap en accessoires kan het tot onomkeerbaar gegevensverlies komen.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het meetgereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen evenals loodpunten.

Het meetgereedschap is geschikt voor gebruik binnenshuis en buitenshuis.

Dit product is een laserproduct voor consumenten in overeenstemming met EN 50689.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Opening voor laserstraal

(2) Batterijwaarschuwing
(3) Aanduiding pendelvergrendeling
(4) Toets voor modus Laserpunt
(5) Toets voor modus Laserlijn
(6) Batterijvakdeksel
(7) Vergrendeling van het batterijvakdeksel
(8) Geleidegroef
(9) Aan/uit-schakelaar

(10) Statiefopname 1/4"
(11) Statiefopname 5/8"
(12) Serienummer

(13) Laser-waarschuwingsplaatje

(14) Draaihouder (RM 1)

(15) Geleiderail

(16) Bevestigingssleuf

(17) Magneet

(18) Plafondklem ^a)

(19) Universele houder (BM 1) ^a)

(20) Laserrichtbord ^a)

(21) Koffer ^a)

(22) Inlay ^a)

(23) Statief (BT 150) ^a)

(24) Telescoopstang (BT 350) ^a)

(25) Opbergetui ^a)

a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Punt- en lijnlaser GCL 2-15 GCL 2-15 G
Productnummer	3 601 K66 E..	3 601 K66 J..
Werkbereik^A)
– Laserlijn 15 m 15 m
– Laserpunt naar boven 10 m 10 m
– Laserpunt naar beneden 10 m 10 m
Nivelleernauwkeurigheid ^B(C)
– Laserlijnen ±0,3 mm/m ±0,3 mm/m
– Laserpunten ±0,7 mm/m ±0,7 mm/m
Zelfnivelleerbereik typisch ±4° ±4°
Nivelleertijd typisch < 4 s < 4 s
Gebruikstemperatuur -10°C ... +50°C	-10°C ... +50°C
Opslagtemperatuur	-20°C ... +70°C	-20°C ... +70°C
Max. gebruikshoogte boven referentie-hoogte	2000 m	2000 m
Relatieve luchtvochtigheid max.	90%	90%
Vervuilingsgraad volgens IEC 61010-1	2^D)	2^D)

60 | Nederlands

Punt- en lijnlaser GCL 2-15 GCL 2-15 G

Laserklasse 2 2
Laserlijn
- Lasertype < 1 mW, 630–650 nm < 10 mW, 500–540 nm
- Kleur van de laserstraal Rood Groen
- C_6 1 10
- Divergentie 0,5 mrad (volledige hoek) 50 × 10 mrad (volledige hoek)
Laserpunt
- Lasertype < 1 mW, 630–650 nm < 1 mW, 630–650 nm
- Kleur van de laserstraal Rood Rood
- C_6 1 1
- Divergentie 0,8 mrad (volledige hoek) 0,8 mrad (volledige hoek)
Statiefopname	1/4", 5/8"	1/4", 5/8"
Batterijen	3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Gebruiksduur bij modus ^8)
- Kruislijn- en puntmodus	6 h	6 h
- Kruislijnmodus	8 h	8 h
- lijn- en puntmodus	12 h	10 h
- Lijnmodus	16 h	12 h
- Puntmodus	22 h	22 h
Gewicht volgens EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Afmetingen (lengte × breedte × hoogte)
- zonder draaihouder	112 × 55 × 106 mm	112 × 55 × 106 mm
- met draaihouder	132 × 81 × 163 mm	132 × 81 × 163 mm
Beschermklasse	IP54 (stof- en spatwaterdicht)	IP54 (stof- en spatwaterdicht)

A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) verminderd worden.
B) bij 20-25°C
C) De opgegeven waarden gelden bij normale tot gunstige omgevingsomstandigheden (bijv. geen trillingen, geen mist, geen rook, geen direct zonlicht). Na sterke temperatuurschommelingen kan de nauwkeurigheid afwijken.
D) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing. Het productnummer (12) op het typeplaatje dient voor een ondubbelzinnige identificatie van uw meetgereedschap.

Montage

Batterijen plaatsen/verwisselen

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-mangaanbatterijen aanbevolen.

Voor het openen van het batterijvakdeksel (6) drukt u op de vergrendeling (7) en klapt u het batterijvakdeksel open. Plaats de batterijen.

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

Als de batterijen zwak worden, dan knippert de batterijwaarschuwing (2) groen. Bovendien knipperen de laserlijnen om de 10 minuten gedurende ca. 5 seconden. Het meetgereedschap kan na de eerste keer knipperen nog ca. 1 uur lang worden gebruikt. Als de batterijen leeg raken, dan knipperen de laserlijnen nog één keer direct vóór het automatisch uitschakelen.

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit.

Haal de batterijen uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag in het meetgereedschap corroderen en zichzelf ontladen.

Werken met de draaihouder RM 1 (zie afbeeldingen A1-A3)

Met behulp van de draaihouder (14) kunt u het meetgereedschap 360° rond een centraal, altijd zichtbaar loodpunt draaien. Daardoor kunnen de laserlijnen worden ingesteld zonder de positie van het meetgereedschap te veranderen.

Plaats het meetgereedschap met de geleidingsgroef (8) tegen de geleidingsrail (15) van de draaihouder (14) en schuif het meetgereedschap tot aan de aanslag op het platform. Om los te maken, trekt u het meetgereedschap in omgekeerde richting van de draaihouder.

Plaatsingsmogelijkheden van de draaihouder:

• staand op een vlakke ondergrond
• tegen een verticaal vlak geschroefd
• in combinatie met de plafondklem (18) aan metalen plafondlijsten
• met behulp van de magneten (17) op metalen oppervlakken
  Houd uw vingers weg van de achterzijde van het magnetische accessoire, wanneer u het accessoire op een oppervlak bevestigt. Door de sterke aantrekkingskracht van de magneten kunnen uw vingers bekneld raken.

Gebruik

Ingebruikname

▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen en voer vóór het verder werken altijd een nauwkeurigheidscontrole uit (zie „Mauwkeurigheidscontrole van het meetgereedschap“, Pagina 63). Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.
Vermijd krachtige stoten of vallen van het meetgereedschap. Na sterke invloeden van buitenaf op het meetgereedschap, moet u altijd vóór het opnieuw gebruiken hiervan een nauwkeurigheidscontrole uitvoeren (zie „Mauwkeurigheidscontrole van het meetgereedschap“, Pagina 63).
▶ Het meetgereedschap tijdens transport uitschakelen. Bij het uitschakelen wordt de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In-/uitschakelen

Voor het inschakelen van het meetgereedschap schuift u de aan/uit-schakelaar (9) in de stand on (voor werken met pendelvergrendeling) of in de stand on (voor werken met automatische nivellering). Het meetgereedschap zendt direct na het inschakelen laserstralen uit de openingen (1).

- Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.

Voor het uitschakelen van het meetgereedschap schuift u de aan-/uit-schakelaar (9) in stand Off. Bij het uitschakelen wordt de pendeleenheid vergrendeld.

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Bij het overschrijden van de maximaal toegestane gebruikstemperatuur van 50 °C volgt een uitschakeling ter bescherming van de laserdiode. Na het afkoelen is het meetgereedschap weer gereed voor gebruik en kan het opnieuw worden ingeschakeld.

Automatische uitschakeling

Als ca. 120 minuten lang geen toets op het meetgereedschap wordt ingedrukt, schakelt het meetgereedschap automatisch uit om de batterijen te sparen.

Om het meetgereedschap na de automatische uitschakeling weer in te schakelen, kunt u de aan/uit-schakelaar (9) eerst naar stand „Off“ schuiven en het meetgereedschap dan weer inschakelen, of u drukt op de toets voor modus

Laserpunt (4) of op de toets voor modus Laserlijn (5).

Automatische uitschakeling tijdelijk deactiveren

Om de automatische uitschakeling te deactiveren, houdt u (bij ingeschakeld meetgereedschap) de toets voor modus Laserlijn (5) minimaal 3 s lang ingedrukt. Als de automatische uitschakeling is gedeactiveerd, knipperen de laserstralen even ter bevestiging.

Aanwijzing: Als de gebruikstemperatuur boven 45 °C komt, kan de automatische uitschakeling niet meer worden gedeactiveerd.

Als u de automatische uitschakeling wilt activeren, schakelt u het meetgereedschap uit en weer in.

Modus instellen

Het meetgereedschap beschikt over meerdere modi. U kunt op elk gewenst moment tussen de modi wisselen:

- Kruislijn- en puntmodus: het meetgereedschap produceert een horizontale en verticale laserlijn naar voren evenals telkens een laserpunt verticaal naar boven en naar beneden. De laserlijnen kruisen elkaar in een hoek van 90°.

• Lijnmodus horizontaal: het meetgereedschap produceert een horizontale laserlijn naar voren.
• Lijnmodus verticaal: het meetgereedschap produceert een verticale laserlijn naar voren.

Bij een plaatsing van het meetgereedschap in de ruimte verschijnt de verticale laserlijn op het plafond boven het bovenste laserpunt uit.

Bij een plaatsing van het meetgereedschap direct tegen een muur produceert de verticale laserlijn een nagenoeg helemaal rondom lopende laserlijn (360°-lijn).

- Puntmodus: het meetgereedschap produceert telkens een laserpunt verticaal naar boven en naar beneden.

Alle gebruiksmodi, behalve de puntmodus, kunnen zowel met automatische nivellering als met pendelvergrendeling worden geselecteerd.

62 | Nederlands

Werken met automatische nivellering

Volgorde van de handelingen Lijnmodus		horizontaal	Lijnmodus verticaal	Puntmodus Aanduiding pendelvergrendeling (3)	Afbeelding
Aan/uit-schakelaar (9) in stand „n“		●●●			B1
		Kruislijnmodus
	1× drukken op toets voor modus Laserlijn (5)	●-●			C1
	2× drukken op toets voor modus Laserlijn (5)	-●●			D1
	3× drukken op toets voor modus Laserlijn (5)	--●			E1
	4× drukken op toets voor modus Laserlijn (5)	●●●			B1
		Kruislijnmodus
Onafhankelijk van de instelling van de lijnmodus kan de puntmodus worden geactiveerd of gedeactiveerd:
	1× drukken op toets voor modus Laserpunt (4)	●/-●/--
	2× drukken op toets voor modus Laserpunt (4)	●/-●/-●

Als het meetgereedschap zich buiten het zelfnivelleerbereik bevindt, dan knipperen de laserlijnen en/of -punten in een snel ritme.

Als u tijdens het werken met automatische nivellering naar de modus „Werken met pendelvergrendeling“ (aan/uit-

schakelaar (9) in stand on) wisselt, dan wordt altijd de eerste combinatiemogelijkheid van de aanduidingen van deze modus geactiveerd.

Werken met pendelvergrendeling

Volgorde van de handelingen Lijnmodus		horizontaal	Lijnmodus verticaal	Puntmodus Aanduiding pendelvergrendeling (3)	Afbeelding
Aan/uit-schakelaar (9) in stand „On“		●●-Kruislijnmodus			F1
	1× drukken op toets voor modus Laserlijn (5)	●--
	2× drukken op toets voor modus Laserlijn (5)	-●-
	3× drukken op toets voor modus Laserlijn (5)	●●-Kruislijnmodus			F1

In de modus „Werken met pendelvergrendeling“ knipperen de laserlijnen permanent in een langzaam ritme. Als u tijdens het werken met pendelvergrendeling naar de modus „Werken met automatische nivellering“ (aan/uitschakelaar (9) in stand 📂n) wisselt, dan wordt altijd de eerste combinatiemogelijkheid van de aanduidingen van deze modus geactiveerd.

Werken met automatische nivellering (zie afbeeldingen B1-E1)

Zet het meetgereedschap op een horizontale, stevige ondergrond of bevestig het op de draaihouder (14).

Voor het werken met automatisch waterpassen de aan/uitschakelaar (9) naar de stand "2n" schuiven.

Na het inschakelen compenseert de automatische nivellering automatisch oneffenheden binnen het zelfnivelleerbereik van ±4°. Zodra de laserstralen niet meer knipperen, is het meetgereedschap klaar met nivelleren.

Is de automatische nivellering niet mogelijk, bijv. omdat het standvlak van het meetgereedschap meer dan 4 ^o van de horizontale lijn afwijkt, dan knipperen de laserstralen in een snel ritme.

Plaats in dit geval het meetgereedschap horizontaal en wacht de zelfnivellering af. Zodra het meetgereedschap zich binnen het zelfnivelleerbereik van ±4° bevindt, branden de laserstralen continu.

Bij schokken of veranderingen van positie tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd. Controleer na het nivelleren de positie van de laserstralen met betrekking tot referentiepunten om fouten door een verschuiving van het meetgereedschap te voorkomen.

Werken met pendelvergrendeling (zie afbeelding F1)

Voor het werken met pendelvergrendeling schuift u de aan/uit-schakelaar (9) in de stand „On“. De indicatie pendelvergrendeling (3) brandt rood en de laserlijnen knipperen continu in een langzaam ritme.

Bij het werken met pendelvergrendeling is de automatische nivellering uitgeschakeld. U kunt het meetgereedschap vrij in de hand houden of op een hellende ondergrond zetten. De laserstralen worden niet meer genivelleerd en lopen niet meer noodzakelijk loodrecht t.o.v. elkaar.

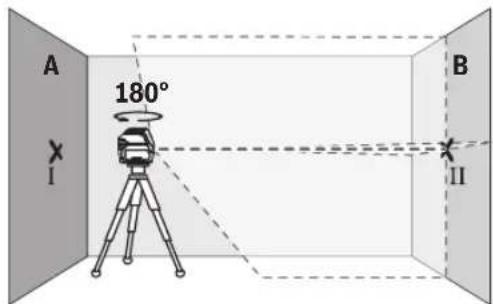

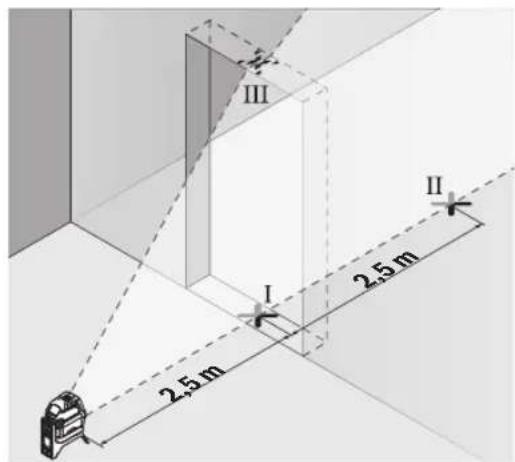

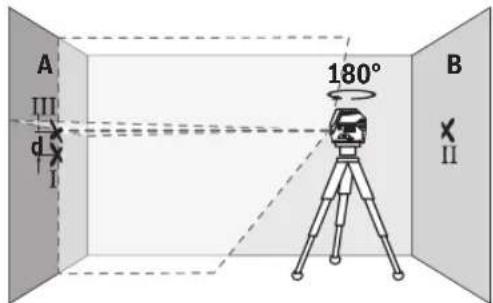

Mauwkeurigheidscontrole van het meetgereedschap

Nauwkeurigheidsinvloeden

De grootste invloed oefent de omgevingstemperatuur uit. Vooral vanaf de grond naar boven toe verlopende temperatuurverschillen kunnen de laserstraal afbuigen.

Om thermische invloeden door van de vloer opstijgende warmte tot een minimum te beperken, wordt aangeraden om het meetgereedschap op een statief te gebruiken. Plaats het meetgereedschap bovendien indien mogelijk in het midden van het werkvlak.

Naast externe invloeden kunnen ook toestelspecifieke invloeden (zoals val of sterke stoten) leiden tot afwijkingen. Controleer daarom de nivelleernauwkeurigheid, telkens voordat u begint te werken.

Controleer altijd eerst de hoogte- en nivelleernauwkeurigheid van de horizontale laserlijn en daarna de nivelleernauwkeurigheid van de verticale laserlijn.

Als het meetgereedschap bij een van de controles de maximale afwijking overschrijdt, dient u het door een Bosch-klantenservice te laten repareren.

Hoogtenauwkeurigheid van de horizontale lijn controleren

Voor de controle heeft u een vrij meettraject van 5 m op een vaste ondergrond tussen twee muren A en B nodig.

- Monteer het meetgereedschap dicht bij muur A op een statief of plaats het op een stevige, vlakke ondergrond. Schakel het meetgereedschap in. Kies kruislijnmodus met automatische nivellering.

- Richt de laser op de nabijgelegen muur A en laat het meetgereedschap waterpassen. Markeer het midden van het punt waar de laserlijnen zich op de wand kruisen (punt I).

- Draai het meetgereedschap 180°, laat het zich nivelleren en markeer het kruispunt van de laserlijnen op de tegenoverliggende wand B (punt II).

- Plaats het meetgereedschap- zonder het te draaien - dicht bij wand B, inschakelen en laat het zich nivelleren.

- Het meetgereedschap zodanig in de hoogte uitlijnen (met het statief of eventueel door onderlegmateriaal), dat het kruispunt van de laserlijnen exact het eerder gemarkeerde punt II op wand B raakt.

• Draai het meetgereedschap 180°, zonder de hoogte te wijzigen. Het zodanig op de wand A richten, dat de verticale laserlijn door het eerder gemarkeerde punt I loopt. Laat het meetapparaat zich nivelleren en markeer het kruispunt van de laserlijnen op de wand A (punt III).
• Het verschil d van de beide gemarkeerde punten I en III op de wand A geeft de werkelijke hoogteafwijking van het meetgereedschap.

Op het meettraject van 2 × 5 m = 10 m bedraagt de maximaal toegestane afwijking:

10 m × ±0,3 mm/m = ±3 mm. Het verschil d tussen de punten I en III mag dus maximaal 3 mm bedragen.

Nivelleernauwkeurigheid van de horizontale lijn controleren

Voor de controle heeft u een vrij vlak van ca. 5 × 5 m nodig.

- Monteer het meetgereedschap in het midden tussen de muren A en B op een statief of plaats het op een stevige, vlakke ondergrond. Kies horizontale lijnmodus met automatische nivellering en laat het meetgereedschap nivelleren.

- Markeer op een afstand van 2,5 m van het meetgereedschap op beide muren het midden van de laserlijn (punt I op muur A en punt II op muur B).

- Plaats het meetgereedschap 180° gedraaid op een afstand van 5 m en laat het nivelleren.

• Lijn het meetgereedschap in hoogte zodanig uit (met behulp van het statief of eventueel door onderlegmateriaal) dat het midden van de laserlijn precies het tevoren gemarkeerde punt II op muur B raakt.
• Markeer op muur A het midden van de laserlijn als punt III (verticaal boven of onder punt I).
• Het verschil d van de beide gemarkeerde punten I en III op de muur A levert de daadwerkelijke afwijking van het meetgereedschap van de horizontale lijn op.

Op het meettraject van 2 × 5 m = 10 m bedraagt de maximaal toegestane afwijking:

10 m × ±0,3 mm/m = ±3 mm. Het verschil d tussen de punten I en III mag dus maximaal 3 mm bedragen.

Nivelleernauwkeurigheid van de verticale lijn controleren

Voor de controle heeft u een deuropening nodig met (op een stabiele ondergrond) aan beide zijden van de deur minstens 2,5 meter ruimte.

- Zet het meetgereedschap op 2,5 meter afstand van de deuropening op een vlakke en stabiele ondergrond (niet op een statief). Kies verticale lijnmodus met automatische nivellering. Richt de laserlijn op de deuropening en laat het meetgereedschap nivelleren.

- Markeer het midden van de verticale laserlijn op de vloer van de deuropening (punt I), op een afstand van 5 m aan de andere zijde van de deuropening (punt II), evenals bij de bovenrand van de deuropening (punt III).

• Draai het meetgereedschap 180° en plaats het aan de andere zijde van de deuropening, direct achter punt II. Laat het meetgereedschap zich nivelleren en de verticale laserlijn zodanig uitlijnen, dat het midden hiervan door de punten I en II loopt.
• Markeer het midden van de laserlijn op de bovenrand van de deuropening als punt IV.
• Het verschil d van de beide gemarkeerde punten III en IV geeft de werkelijke verticale afwijking van het meetgereedschap.
• Meet de hoogte van de deuropening.

De maximale toegestane afwijking berekent u als volgt: dubbele hoogte van de deuropening × 0,3 mm/m Voorbeeld: bij een hoogte van de deuropening van 2 m mag de maximale afwijking

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm bedragen. De punten III en IV mogen dus maximaal 1,2 mm uit elkaar liggen.

Loodnauwkeurigheid controleren

Voor de controle heeft u een vrij meettraject op een vaste ondergrond met een afstand van ca. 5 m tussen vloer en plafond nodig.

- Monteer het meetgereedschap op de draaihouder (14) en zet het op de grond. Kies puntmodus en laat het meetgereedschap nivelleren.

- Markeer het midden van het bovenste laserpunt op het plafond (punt I). Markeer bovendien het midden van het onderste laserpunt op de grond (punt II).

• Draai het meetgereedschap 180°. Plaats het zodanig dat het midden van het onderste laserpunt op het reeds gemarkeerde punt II ligt. Laat het meetgereedschap nivelleren. Markeer het midden van het bovenste laserpunt (punt III).
• Het verschil d van de beide gemarkeerde punten I en III op het plafond levert de daadwerkelijke afwijking van het meetgereedschap van de verticale lijn op.

De maximale toegestane afwijking berekent u als volgt: dubbele afstand tussen vloer en plafond × 0,7 mm/m. Voorbeeld: bij een afstand tussen vloer en plafond van 5 m mag de maximale afwijking

2 × 5 m × ± 0,7 mm/m = ± 7 mm bedragen. De punten I en III mogen dus maximaal 7 mm uit elkaar liggen.

Aanwijzingen voor werkzaamheden

- Gebruik voor het markeren altijd alleen het midden van het laserpunt of de laserlijn. De grootte van het laserpunt of de breedte van de laserlijn veranderen met de afstand.

Werken met het statief (accessoire)

Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de 1/4"-statiefopname (10) op de schroefdraad van het statief (23) of van een gangbaar fotostatief. Voor de bevestiging op een gangbaar bouwstatief de 5/8"-statiefopname (11) gebruiken. Schroef het meetgereedschap met de vastzetschroef van het statief vast.

Stel het statief grof af voordat u het meetgereedschap in- schakelt.

Bevestigen met de universele houder (accessoire) (zie afbeelding G)

Met de universele houder (19) kunt u het meetgereedschap bijv. aan verticale vlakken of magnetische materialen bevestigen. De universele houder is eveneens geschikt als vloerstatief en vergemakkelijkt de hoogteafstelling van het meetgereedschap.

Houd uw vingers weg van de achterzijde van het magnetische accessoire, wanneer u het accessoire op een oppervlak bevestigt. Door de sterke aantrekkingskracht van de magneten kunnen uw vingers bekneld raken.

De universele houder (19) grof richten, vóór het inschakelen van het meetgereedschap.

66 | Dansk

Werken met het laserrichtbord (zie afbeelding G)

Het laserrichtbord (20) verbetert de zichtbaarheid van de laserstraal onder ongunstige omstandigheden en over grotere afstanden.

Het reflecterende vlak van het laserrichtbord (20) verbetert de zichtbaarheid van de laserlijn, door het transparante vlak is de laserlijn ook aan de achterzijde van het laserrichtbord te zien.

Laserbril (accessoire)

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het licht van de laser voor het oog helderder.

• Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
• Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.

Gebruiksvoorbeelden (zie afbeeldingen B2-F2, G en H)

Voorbeelden van toepassingsmogelijkheden van het meetgereedschap vindt u op de pagina's met afbeeldingen.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Meetgereedschappen, accessoires en verpakkingen dienen op een voor het milieu verantwoorde manier te worden gere- cycled.

Gooi meetgereedschappen en batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Dansk
