Typ produktu	Laser punktowy / Laser punktów i linii
Marka i model	Bosch GCL 2-15 G Professional
Wymiary (z obrotową podstawą)	132 × 81 × 163 mm
Wymiary (bez obrotowej podstawy)	112 × 55 × 106 mm
Waga (wg EPTA)	0,49 kg
Zasilanie	3 baterie AA 1,5 V (LR6)
Czas pracy (tryb punktów)	do 22 h
Czas pracy (tryb linii krzyżowych)	8 h
Zasięg linii lasera	15 m
Dokładność poziomowania (linie)	±0,3 mm/m
Dokładność poziomowania (punkty)	±0,7 mm/m
Zakres samopoziomowania	±4°
Czas poziomowania	< 4 s
Klasa lasera	2
Typ i kolor wiązki	Linia czerwona < 1 mW, 630–650 nm; Punkt czerwony < 1 mW
Temperatura pracy	-10°C do +50°C
Stopień ochrony	IP54 (pyłoszczelność i ochrona przed bryzgami)
Gwint statywu	1/4" i 5/8"
Główne funkcje	Rzutowanie linii poziomych i pionowych, punkty góra/dół, tryby punktów, linii, krzyżowe
Konserwacja i czyszczenie	Czyścić miękką, wilgotną szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Nie patrzeć w wiązkę lasera; klasa 2; automatyczne wyłączanie po 120 min
Akcesoria w zestawie	Obrotowa podstawa RM 1, tarcza celownicza, futerał ochronny, baterie
części zamienne i naprawialność	Serwis Bosch: www.bosch-pt.com; dostępne części

Często zadawane pytania - GCL 2-15 G Professional BOSCH

Jak wymienić baterie w Bosch GCL 2-15 G Professional?

Naciśnij blokadę (7), aby otworzyć pokrywę komory baterii (6). Włóż 3 baterie AA (LR6), przestrzegając wskazanej polaryzacji. Zawsze wymieniaj wszystkie baterie jednocześnie i używaj baterii tej samej marki i pojemności.

Jak korzystać z samopoziomowania?

Ustaw przełącznik Wł./Wył. (9) w pozycji „On” (samopoziomowanie). Urządzenie samoczynnie się wypoziomuje, jeśli nachylenie nie przekracza ±4°. Linie lasera migają szybko, jeśli poziomowanie nie jest możliwe; wtedy umieść urządzenie na bardziej poziomej powierzchni.

Co zrobić, gdy linie lasera szybko migają?

Szybkie miganie oznacza, że urządzenie znajduje się poza zakresem samopoziomowania (±4°). Umieść urządzenie na bardziej stabilnej i poziomej powierzchni lub użyj trybu z zablokowanym wahadłem do pracy pod kątem.

Jaka jest dokładność poziomowania GCL 2-15 G?

Dokładność wynosi ±0,3 mm/m dla linii lasera i ±0,7 mm/m dla punktów lasera, w normalnych warunkach otoczenia (20-25°C). Wahania temperatury lub wstrząsy mogą wpływać na dokładność.

Czy można używać urządzenia na zewnątrz?

Tak, urządzenie jest przeznaczone do użytku wewnątrz i na zewnątrz. Zasięg może być ograniczony przy silnym oświetleniu (bezpośrednie nasłonecznienie). Użyj tarczy celowniczej lub okularów wzmacniających widoczność.

Jak wyłączyć automatyczne wyłączanie?

Przytrzymaj przycisk Tryb linii lasera (5) przez co najmniej 3 sekundy. Linie lasera krótko migają, aby potwierdzić. Aby ponownie włączyć, wyłącz i włącz urządzenie.

Jakie akcesoria są dostępne do tego lasera?

Akcesoria obejmują: obrotowa podstawa RM 1, tarcza celownicza, okulary wzmacniające widoczność, statyw BT 150, teleskopowy pręt BT 350, uchwyt uniwersalny BM 1, zacisk sufitowy, futerał ochronny. Pełna gama dostępna na stronie Bosch.

Jak czyścić urządzenie pomiarowe?

Użyj miękkiej, wilgotnej szmatki do czyszczenia urządzenia. Nie zanurzaj w wodzie ani nie używaj detergentów ani rozpuszczalników. Regularnie czyść obszar wokół otworu lasera.

Co zrobić, jeśli laser nie włącza się?

Najpierw sprawdź baterie: wymień je na nowe. Upewnij się, że przełącznik Wł./Wył. jest we właściwej pozycji. Jeśli problem nadal występuje, skontaktuj się z serwisem Bosch.

Jak sprawdzić dokładność urządzenia?

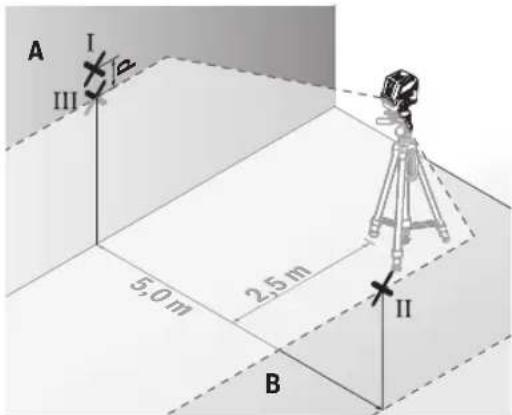

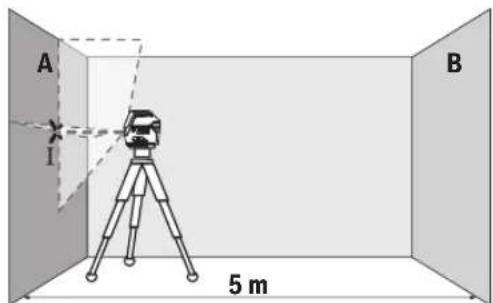

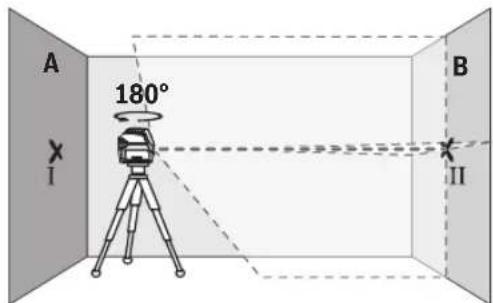

Wykonaj kontrole opisane w instrukcji: test wysokości linii poziomej na 5 m, test poziomowania poziomego, test linii pionowej i test pionu. Maksymalne dopuszczalne odchylenia są podane w zależności od odległości. W przypadku przekroczenia, oddaj urządzenie do naprawy w serwisie Bosch.

INSTRUKCJA OBSŁUGI GCL 2-15 G Professional BOSCH

pl Instrukcja originalna

Wskazówki dotyczące bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.

W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza lasera (na schemacie urządze-

nia pomiarowego znajdującym się na stronie graficznej oznaczona jest ona numerem).

Jeżeli tabliczka ostrzegawcza lasera nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenie wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.

▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.

▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji wiązki lasera, nie chronią jednak przed promieniowaniem laserowym.

▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwsłonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

▶ Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.

▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom pozostawionym bez nadzoru. Moga one nieumysłnie oślepić inne osoby lub same siebie.

▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.

Nie należy umieszczac ć urządzenia pomiarowego i akcesoriów magnetycznych w pobliżu implantów oraz innych urządzeń medycznych, np. rozrusznika serca lub pompy insulinowej. Magnesy urządzenia pomiarowego i akcesoriów wytwarzają pole, które może zakłócić działanie implantów i urządzeń medycznych.

Urządzenie pomiarowe i akcesoria magnetyczne należy przechowywać z dala od magnetycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów urządzenia pomiarowego i akcesoriów może dojść do nieodwracalnej utraty danych.

Opis urządzenia i jego zastosowania

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do wyznaczenia i sprawdzenia linii poziomych i pionowych oraz punktów w pionie.

Urządzenie pomiarowe dostosowane jest do pracy w pomieszczeniach i na zewnątrz.

Produkt jest urządzeniem laserowym dla konsumentów zgodnie z normą EN 50689.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Otwór wyjściowy wiązki lasera
(2) Wskazanie rozładowania baterii
(3) Wskaźnik blokady mechanizmu wahadła
(4) Przycisk trybu pracy punktu laserowego
(5) Przycisk trybu pracy linii laserowej
(6) Pokrywka wnęki na baterie
(7) Blokada pokrywki wnęki na baterie

(8) Rowek prowadzący
(9) Włącznik/wyłącznik
(10) Przyłącze statywu 1/4"
(11) Przyłącze statywu 5/8"
(12) Numer seryjny
(13) Tabliczka ostrzegawcza lasera
(14) Uchwyt obrotowy (RM 1)
(15) Szyna prowadząca
(16) Otwór mocujący podłużny
(17) Magnes
(18) Klamra sufitowa ^a)
(19) Uniwersalny uchwyt (BM 1) ^a)
(20) Laserowa tablica celownicza ^a)
(21) Walizka ^a)
(22) Wypełnienie ^a)
(23) Statyw (BT 150) ^a)
(24) Kolumna teleskopowa (BT 350) ^a)
(25) Pokrowiec ^a)
(26) Okulary do pracy z laserem ^a)

a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Laser punktowy i liniowy GCL 2-15 GCL 2-15 G
Numer katalogowy	3 601 K66 E.. 3 601 K66 J..
Zasięg pracyA)
– Linia laserowa 15 m 15 m
– punkt laserowy skierowany do góry 10 m 10 m
– punkt laserowy skierowany w dół 10 m 10 m
Dokładność niwelacyjnaB)C)
– linie laserowe ±0,3 mm/m ±0,3 mm/m
– punkty laserowe ±0,7 mm/m ±0,7 mm/m
Zakres automatycznej niwelacji (typowy)	±4° ±4°
Czas niwelacji (typowy) < 4 s < 4 s
Temperatura robocza -10 °C ... +50 °C -10 °C ... +50 °C
Temperatura przechowywania -20 °C ... +70 °C -20 °C ... +70 °C
Maks. wysokość stosowania ponad wysokością referencyjną	2000 m	2000 m
Wilgotność względna, maks.	90%	90%
Stopień zabrudzenia zgodnie z IEC 61010-1	2D)	2D)
Klasa lasera	2	2
Linia laserowa
– typ lasera	< 1 mW, 630–650 nm	< 10 mW, 500–540 nm
– Kolor wiązki lasera	Kolor czerwony	Kolor zielony

116 | Polski

Laser punktowy i liniowy GCL 2-15 GCL 2-15 G

- C_6 1 10
- Rozbieżność 0,5 mrad (kąt pełny) 50 × 10 mrad (kąt pełny)
Punkt laserowy
- typ lasera < 1 mW, 630–650 nm < 1 mW, 630–650 nm
- Kolor wiązki lasera Kolor czerwony Kolor czerwony
- C_6 1 1
- Rozbieżność 0,8 mrad (kąt pełny) 0,8 mrad (kąt pełny)
Przyłącze statywu 1/4", 5/8" 1/4", 5/8"
Baterie 3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Czas pracy w przypadku trybu ^®
- Tryb krzyżowy i punktowy	6 h	6 h
- tryb krzyżowy	8 h	8 h
- Tryb liniowy i punktowy	12 h	10 h
- Tryb liniowy	16 h	12 h
- Tryb punktowy	22 h	22 h
Waga zgodnie z EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Wymiary (długość × szerokość × wysokość)
- bez uchwytu obrotowego	112 × 55 × 106 mm	112 × 55 × 106 mm
- z uchwytem obrotowym	132 × 81 × 163 mm	132 × 81 × 163 mm
Stopień ochrony	IP54 (ochrona przed pyłem i bryzgami wody)	IP54 (ochrona przed pyłem i bryzgami wody)

A) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bezpośrednie nasłonecznienie).
B) przy 20-25°C
C) Podane wartości zakładają występowanie normalnych lub korzystnych warunków otoczenia (np. brak drgań, mgły, zadymienia lub bezpośredniego nasłonecznienia). W przypadku silnych wahań temperatury mogą wystąpić różnice w dokładności.
D) Występuje jedynie zabrudzenie nieprzewodzące, jednak od czasu do czasu okresowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.
Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (12) podany na tabliczce znamionowej.

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych.

Aby otworzyć pokrywkę wnęki na baterie (6) należy nacisnąć blokadę (7) i odchylić pokrywkę. Włożyć baterie do wnęki.

Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnej ze schematem umieszczonym we- wnątrz wnęki.

Gdy baterie zaczną się wyczerpywać, wskaźnik rozładowania baterii (2) miga na zielono. Dodatkowo migają linie laserowe co 10 min przez ok. 5 s. Po rozpoczęciu migania urządzenie pomiarowe można użytkować jeszcze przez ok. 1 h. Przy całkowitym rozładowaniu baterii linie laserowe migają ponownie bezpośrednio przed automatycznym wyłączeniem urządzenia.

Baterie należy zawsze wymieniać w komplecie. Należy stosować tylko baterie tego samego producenta i o jednakowej pojemności.

Jeżeli urządzenie pomiarowe będzie przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Baterie, które są przez dłuższy czas przechowywane w urządzeniu pomiarowym, mogą ulec korozji i samorozładowaniu.

Praca z uchwytem obrotowym RM 1 (zob. rys. A1-A3)

Dzięki uchwytowi obrotowemu (14) urządzenie pomiarowe można obrócić o 360° dookoła centralnego, zawsze widocznego punktu w pionie. Dzięki temu linie laserowe można ustawić bez zmieniania pozycji urządzenia pomiarowego.

Rowek prowadzący (8) urządzenia pomiarowego nasadzić na szynę prowadzącą (15) uchwytu obrotowego (14) i do oporu nasunąć urządzenie pomiarowe na platformę.

W celu demontażu należy zdjąć urządzenie pomiarowe z uchwytu, wykonując powyżej wymienione czynności w odwrotnym kierunku.

Możliwe pozycje uchwytu obrotowego:

• pozycja stojąca na równej powierzchni,

• uchwyt przykręcony do powierzchni pionowej,

• w połączeniu z uchwytem sufitowym (18) przytwierdzonym do metalowych listew,

• za pomocą magnesów (17) do powierzchni metalowych.

Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Praca

Uruchamianie

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.
Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samochodzie. W sytuacjach, w których urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury oraz zawsze sprawdzić jego dokładność pomiarową (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Stro- na 119).

Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję urządzenia pomiarowego.

Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 119).
Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną bloka- dę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu.

Włączanie/wyłączanie

Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (9) w pozycję 30n (do prac z blokadą mechanizmu wahadła) lub w pozycję 20n (do prac z funkcją automatycznej niwelacji). Natychmiast po włączeniu urządzenia pomiarowego z otworów wylotowych (1) emitowane są wiązki lasera.

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).
Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (9) w pozycję Off. Po wyłączeniu jednostka wahadłowa blokuje się automatycznie.
▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania na-

leży je wyłącać. Wiązka laserowa może oślepić osoby postronne.

Po przekroczeniu maksymalnej dopuszczalnej temperatury pracy 50 °C urządzenie wyłącza się, by chronić diodę lasera. Po ochłodzeniu urządzenie jest znów gotowe do pracy i może zostać ponownie włączone.

Automatyczne wyłączanie

Jeżeli przez ok. 120 minut nie zostanie naciśnięty żaden przycisk na urządzeniu pomiarowym, urządzenie pomiarowe wyłączyć się automatycznie w celu oszczędzania energii baterii.

Aby ponownie włączyć urządzenie pomiarowe po tym, jak wyłączyć się ono w sposób automatyczny, można albo ustawić najpierw włącznik/wyłącznik (9) w pozycji „Off”, a następnie włączyć urządzenie pomiarowe, albo nacisnąć jednokrotnie przycisk trybu pracy punktu laserowego (4) lub przycisk trybu pracy linii laserowej (5).

Okresowa dezaktywacja automatycznego wyłączania

Aby zdezaktywować funkcję automatycznego wyłączania, należy (przy włączonym urządzeniu pomiarowym) nacisnąć przycisk trybu pracy linii laserowej (5) i przytrzymać go przez co najmniej 3 sekundy. Dezaktywacja funkcji automatycznego wyłączania potwierdzona jest krótkim miganiem linii laserowych.

Wskazówka: Po przekroczeniu temperatury roboczej 45 °C automatycznego wyłączania nie da się zdezaktywować.

Aby dokonać aktywacji funkcji automatycznego wyłączania, należy wyłączyć urządzenie pomiarowe, a następnie ponownie je włączyć.

Ustawianie trybu pracy

Urządzenie pomiarowe może pracować w jednym z kilku trybów pracy, który użytkownik może w każdej chwili zmienić:

• Tryb krzyżowy i punktowy: urządzenie pomiarowe generuje jedną linię poziomą i jedną pionową, skierowaną do przodu i po jednym pionowym punkcie laserowym, skierowanym do góry i w dół. Linie laserowe krzyżują się pod kątem 90°.
• Tryb liniowy w poziomie: urządzenie pomiarowe generuje jedną poziomą linię laserową, skierowaną do przodu.
• Tryb liniowy w pionie: urządzenie pomiarowe generuje jedną pionową linię laserową, skierowaną do przodu. Po umieszczeniu urządzenia pomiarowego w zamkniętym pomieszczeniu, linia pionu emitowana jest na suficie, powyżej górnego punktu laserowego. Po zamontowaniu urządzenia pomiarowego bezpośrednio na ścianie pionowa linia laserowa wyznacza wokół poziomałą linię laserową (linia 360°).
  – Tryb punktowy: urządzenie pomiarowe generuje pionowy punkt laserowy, skierowany do góry i w dół.

Wszystkie tryby pracy, z wyjątkiem trybu punktowego, są dostępne zarówno z funkcją automatycznej niwelacji, jak i z blokadą mechanizmu wahadła.

118 | Polski

Zastosowanie funkcji automatycznej niwelacji

Kolejność czynności Tryb liniowy w		poziomie	Tryb liniowy w pionie	Tryb punkto- wy	Wskaźnik blokady mechanizmu wahadła (3)	Rysu- nek
Włącznik/wyłącznik (9) w pozycji „”		●●●			☐	B1
		tryb krzyżowy			☐
	Nacisnąć 1× przycisk trybu pracy linii laserowej (5)	●-●			☐	C1
	Nacisnąć 2× przycisk trybu pracy linii laserowej (5)	-●●			☐	D1
	Nacisnąć 3× przycisk trybu pracy linii laserowej (5)	--●			☐	E1
	Nacisnąć 4× przycisk trybu pracy linii laserowej (5)	●●●			☐	B1
		tryb krzyżowy			☐
Niezależnie od rodzaju ustawienia liniowego trybu pracy tryb punktowy można dodatkowo aktywować bądź dezaktywować:
	Nacisnąć 1× przycisk trybu pracy punkt laserowy (4)	●/-●/--			☐
	Nacisnąć 2× przycisk trybu pracy punkt laserowy (4)	●/-●/-●			☐

Jeżeli urządzenie pomiarowe znajduje się poza zakresem automatycznej niwelacji, linie i/lub punkty laserowe migają w szybkim tempie.

W razie przejścia podczas pracy z funkcją automatycznej niwelacji do trybu „Praca z blokadą mechanizmu wahadła” (włącznik/wyłącznik (9) w pozycji 20n), zawsze wybierana jest pierwsza możliwa w tym trybie kombinacja wskaźników.

Praca z blokadą mechanizmu wahadła

Kolejność czynności Tryb liniowy w		poziomie	Tryb liniowy w pionie	Tryb punkto- wy	Wskaźnik blokady mechanizmu wahadła (3)	Rysu- nek
Włącznik/wyłącznik (9) w pozycji „on”		●● - tryb krzyżowy			czerwony	F1
	Nacisnąć 1× przycisk trybu pracy linii laserowej (5)	● --			czerwony
	Nacisnąć 2× przycisk trybu pracy linii laserowej (5)	- ● -			czerwony
	Nacisnąć 3× przycisk trybu pracy linii laserowej (5)	●● - tryb krzyżowy			czerwony	F1

W trybie „Praca z blokadą mechanizmu wahadła” linie laserowe przez cały czas migają w wolnym tempie. W razie przejścia podczas pracy z blokadą mechanizmu wahadła do trybu „Praca z funkcją automatycznej niwelacji” (włącznik/wyłącznik (9) w pozycji 7), zawsze wybiera-na jest pierwsza możliwa w tym trybie kombinacja wskaźników.

Funkcja automatycznej niwelacji

Praca z funkcją automatycznej niwelacji (zob. rys. B1-E1)

Urządzenie pomiarowe należy ustawić na poziomym, stabilnym podłożu, albo zamocować je na uchwycie obrotowym (14).

Do pracy z funkcją automatycznej niwelacji należy ustawić włącznik/wyłącznik (9) w pozycji „on”.

Funkcja ta automatycznie wyrównuje nierówności w zakresie ±4°. Gdy wiązki lasera przestają migać, oznacza to, że urządzenie pomiarowe zakończyło automatyczną niwelację.

Jeżeli automatyczna niwelacja nie jest możliwa, na przykład w sytuacji, gdy kąt nachylenia podstawy urządzenia pomiarowego względem poziomu jest większy niż 4°, linie laserowe zaczynają migać w szybkim tempie.

W takiej sytuacji należy ustawić urządzenie pomiarowe w pozycji poziomej i odczekać, aż zakończy ono automatyczną niwelację. Po powrocie urządzenia pomiarowego do zakresu automatycznej niwelacji, wynoszącego ±4°, wiązki lasera świecą się ponownie światłem ciągłym.

Wstrząsy i zmiany położenia podczas pracy urządzenia pomiarowego są niwelowane automatycznie. Aby uniknąć błędów w pomiarze, spowodowanych przesunięciem urządzenia pomiarowego, należy po przeprowadzeniu niwelacji skontrolować pozycję wiązek lasera w odniesieniu do punktów referencyjnych.

Praca z blokadą mechanizmu wahadła (zob. rys. F1)

Do prac z blokadą mechanizmu wahadła należy przesunąć włącznik/wyłącznik (9) w pozycję „On”. Wskaźnik blokady mechanizmu wahadła (3) świeci się na czerwono, a linie laserowe migają w wolnym tempie.

Podczas prac z blokadą mechanizmu wahadła funkcja automatycznej niwelacji jest wyłączona. Urządzenie pomiarowe można trzymać w ręce lub ustawić je na pochyłym podłożu. Linie laserowe nie zostaną automatycznie zniwelowane i nie muszą być ustawione względem siebie prostopadle.

Sprawdzanie dokładności pomiarowej urządzenia pomiarowego

Wpływ na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szczególności różnica temperatur przebiegająca od podłoża do góry może wpływać na przebieg wiązki laserowej.

Aby zminimalizować efekty termiczne spowodowane uno- szącym się do góry ciepłem gleby, zalecamy stosowanie urządzenia pomiarowego na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku powierzchni roboczej.

Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynników zewnętrznych, także charakterystyczne dla danego typu urządzenia czynniki (takie jak na przykład upadek lub silne wstrząsy). Z tego powodu należy przed każdym pomiarem skontrolować dokładność niwelacyjną.

Należy skontrolować najpierw dokładność pozywysokości poziomej linii laserowej oraz jej dokładność niwelacyjną, a następnie dokładność niwelacyjną pionowej linii laserowej.

Jeżeli któraś z kontroli wykazałaby, iż urządzenie pomiarowe przekracza maksymalnie dopuszczalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch.

Dokładność wysokości poziomej linii laserowej

Do przeprowadzenia kontroli dokładności wysokości linii poziomej potrzebny jest wolny odcinek o długości 5 m i ze stabilnym podłożem pomiędzy dwiema ścianami A i B.

- Zamontować urządzenie pomiarowe w pobliżu ściany A na statywie lub ustawić je na stabilnym, równym podłożu.

Włączyć urządzenie pomiarowe. Wybrać tryb pracy krzyżowej z funkcją automatycznej niwelacji.

- Skierować laser na ścianę A i zaczekać, aż urządzenie pomiarowe się wypoziomuje. Zaznaczyć na ścianie środek punktu, w którym krzyżują się linie laserowe (punkt I).

- Obrócić urządzenie pomiarowe o 180°, zaczekać aż się wypoziomuje i zaznaczyć na przeciwległej ścianie B punkt, w którym krzyżują się linie laserowe (punkt II).

- Umieścić urządzenie pomiarowe – nie obracając go – w pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomuje.

– Wyregulować wysokość urządzenia pomiarowego (na statywie albo ewentualnie podkładając coś pod urządzenie) tak, aby punkt przecięcia linii laserowych dokładnie pokrywał się z zaznaczonym uprzednio punktem II na ścianie B.

120 | Polski

• Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Skierować wiązkę na ścianę A tak, aby pionowa linia laserowa przebiegała przez uprzednio zaznaczony punkt I. Zaczekać, aż urządzenie pomiarowe się wypoziomuje i zaznaczyć punkt przecięcia linii laserowej na ścianie A (punkt III).
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego.

Na odcinku pomiarowym wynoszącym 2 × 5 m = 10 m mak- symalnie dopuszczalne odchylenie nie może przekraczać:

10 m × ±0,3 mm/m = ±3 mm. Różnica d pomiędzy punkta- mi I i III może zatem wynosić maksymalnie 3 mm.

Dokładność niwelacyjna wysokości poziomej linii laserowej

Do przeprowadzenia kontroli potrzebna jest wolna powierzchnia ok. 5 × 5 m.

– Zamocować urządzenie pomiarowe pośrodku między ścianami A i B, na statywie lub ustawić je na stałym, równym podłożu. Wybrać tryb liniowy w poziomie z funkcją automatycznej niwelacji i odczekać, aż urządzenie zakończy automatyczną niwelację.

- W odległości 2,5 m od urządzenia pomiarowego zaznaczyć na obu ścianach środek linii laserowej (punkt I na ścianie A i punkt II na ścianie B).

• Obrócić urządzenie pomiarowe o 180° i ustawić je w odległości 5 m, a następnie odczekać, aż urządzenie zakończy automatyczną niwelację.
  – Ustawić wysokość urządzenia pomiarowego (na statywie albo ewentualnie podkładając coś pod urządzenie) tak, aby środek linii laserowej dokładnie pokrywał się z zaznaczonym uprzednio punktem II na ścianie B.
• Zaznaczyć na ścianie A środek linii laserowej jako punkt III (pionowo nad ew. pod punktem I).
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego od poziomu.

Na odcinku pomiarowym wynoszącym 2 × 5 m = 10 m mak- symalne dopuszczalne odchylenie nie może przekraczać:

10 m × ±0,3 mm/m = ±3 mm. Różnica d pomiędzy punktami I i III może zatem wynosić maksymalnie 3 mm.

Dokładność niwelacyjna pionowej linii laserowej

Do przeprowadzenia kontroli potrzebny jest otwór drzwio- wy. Po obu stronach drzwi musi być minimum 2,5 m wolne- go miejsca. Niezbędne jest też stabilne podłoże.

– Ustawić urządzenie pomiarowe w odległości 2,5 m od otworu drzwiowego na stałym, równym podłożu (nie na statywie). Wybrać tryb pracy liniowej w pionie z funkcją automatycznej niwelacji. Skierować linię laserową na otwór drzwiowy i odczekać, aż urządzenie zakończy automatyczną niwelację.

• Zaznaczyć środek poziomej linii laserowej na podłodze w otworze drzwiowym (punkt I), w odległości 5 m po drugiej stronie otworu drzwiowego (punkt II), jak również na górnej framudze otworu drzwiowego (punkt III).

– Obrócić urządzenie pomiarowe o 180° i ustawić je z drugiej strony otworu drzwiowego, bezpośrednio za punktem II. Zaczekać, aż urządzenie pomiarowe się wypozio-muje, a następnie skierować pionową linię laserową w taki sposób, by jej środek przebiegał dokładnie przez punkty I i II.
- Zaznaczyć środek linii laserowej na górnej krawędzi otworu drzwiowego, jako punkt IV.
- Z różnicy d pomiędzy obydwoma zaznaczonymi punktami III i IV wyniknie rzeczywiste odchylenie urządzenia pomiarowego od prostopadłej.
– Należy zmierzyć wysokość otworu drzwiowego. Maksymalne dopuszczalne odchylenie obliczane jest w następujący sposób:
Podwójna wysokość otworu drzwiowego × 0,3 mm/m Przykład: Przy wysokości otworu drzwiowego 2 m maksymalne odchylenie może wynosić
2 × 2 m × ±0,3 mm/m = ±1,2 mm. W związku z tym punkty III i IV mogą być od siebie oddalone maksymalnie o 1,2 mm.

Kontrola dokładności wyznaczania pionu

Do przeprowadzenia kontroli potrzebny jest wolny odcinek o długości ok. 5 m ze stabilnym podłożem pomiędzy podłogą a sufitem.

- Zamontować urządzenie pomiarowe na uchwycie obrotowym (14) i ustawić je na podłodze. Wybrać tryb punktowy i odczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację.

• Zaznaczyć środek górnego punktu laserowego na suficie (punkt I). Oprócz tego zaznaczyć środek dolnego punktu laserowego na podłodze (punkt II).

• Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki sposób, aby środek dolnego punktu laserowego pokrywał się z zaznaczonym uprzednio punktem II. Odczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację. Zaznaczyć środek górnego punktu laserowego (punkt III).
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III wyniknie rzeczywiste odchylenie urządzenia pomiarowego od pionu.

Maksymalne dopuszczalne odchylenie obliczane jest w następujący sposób:

Podwójna odległość pomiędzy podłogą a sufitem

× 0,7 mm/m.

Przykład: Przy odległości pomiędzy podłogą a sufitem 5 m maksymalne odchylenie może wynosić

2 × 5 m × ± 0,7 mm/m = ± 7 mm. W związku z tym punkty I i III mogą być od siebie oddalone maksymalnie o 7 mm.

Wskazówki dotyczące pracy

Do zaznaczania należy używać zawsze tylko środka punktu laserowego lub linii laserowej. Wielkość punktu laserowego oraz szerokość linii laserowej zmienia się w zależności od odległości.

122 | Polski

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Urządzenie pomiarowe z przyłączem do statywu 1/4" (10) założyć na gwint statywu (23) lub dowolnego statywu fotograficznego dostępnego w handlu. Do zamocowania urządzenia pomiarowego na statywie budowlanym dostępnym w handlu należy użyć przyłącza statywu 5/8" (11). Dokręcić urządzenie pomiarowe za pomocą śruby ustalającej statywu.

Przed włączeniem urządzenia pomiarowego, należy z grub- sza wyregulować statyw.

Mocowanie za pomocą uniwersalnego uchwytu (osprzęt) (zob. rys. G)

Za pomocą uniwersalnego uchwytu (19) można zamocować urządzenie pomiarowe np. na powierzchniach pionowych lub materiałach magnetycznych. Uniwersalny uchwyt można stosować również jako statyw naziemny; ułatwia on zmienia nie położenia urządzenia pomiarowego na wysokość.

Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Przed włączeniem urządzenia pomiarowego należy z grubsza wyregulować uniwersalny uchwyt (19).

Praca z laserową tablicą celowniczą (zob. rys. G)

Laserowa tablica celownicza (20) poprawia widoczność wiązki laserowej przy niekorzystnych warunkach lub większych odległościach.

Odblaskowa powierzchnia laserowej tablicy celowniczej (20) poprawia widoczność linii laserowej, przez transparentną powierzchnię linia laserowa jest widoczna także od tyłu laserowej tablicy celowniczej.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowują światło otoczenia. Dzięki temu wiązka laserowa wydaje się jaśniejsza.

▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji wiązki lasera, nie chronią jednak przed promieniowaniem laserowym.
▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwsłonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Przykłady zastosowań (zob. rys B2-F2, G i H)

Przykłady różnych sposobów zastosowania urządzenia pomiarowego można znaleźć na stronach graficznych.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy utrzymywać w czystości. Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

W szczególności należy regularnie czyścić płaszczyzny przy otworze wyjściowym wiązki laserowej, starannie usuwając kłączki kurzu.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Narzędzia pomiarowe, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnie z przepisami ochrony środowiska.

Nie wolno wyrzucać narzędzi pomiarowych ani baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego niezdatne do użytku urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obo-wiązującymi przepisami ochrony środowiska.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Čeština
