Tuotetyyppi	Laserosoitin / Laserpisteet ja -viivat
Merkki ja malli	Bosch GCL 2-15 G Professional
Mitat (kääntötelineen kanssa)	132 × 81 × 163 mm
Mitat (ilman kääntötelinettä)	112 × 55 × 106 mm
Paino (EPTA:n mukaan)	0,49 kg
Virtalähde	3 AA-paristoa 1,5 V (LR6)
Käyttöaika (pistetila)	jopa 22 h
Käyttöaika (ristiviivatila)	8 h
Laserviivan kantama	15 m
Vaaitustarkkuus (viivat)	±0,3 mm/m
Vaaitustarkkuus (pisteet)	±0,7 mm/m
Itsetasauksen alue	±4°
Vaaitusaika	< 4 s
Laserluokka	2
Säteen tyyppi ja väri	Punainen viiva < 1 mW, 630–650 nm; punainen piste < 1 mW
Käyttölämpötila	-10 °C ... +50 °C
Suojausluokka	IP54 (pöly- ja roiskesuojattu)
Jalustan liitäntä	1/4" ja 5/8"
Päätoiminnot	Vaaka- ja pystyviivojen projisointi, ylä-/alaluotipisteet, piste-, viiva- ja ristiintilat
Huolto ja puhdistus	Puhdista pehmeällä, kostealla liinalla; älä käytä liuottimia
Turvallisuus	Älä katso lasersäteeseen; luokka 2; automaattinen sammutus 120 min jälkeen
Mukana tulevat tarvikkeet	Kääntöteline RM 1, laserkohde, suojakotelo, paristot
Varaosat ja korjattavuus	Bosch-huoltopalvelu: www.bosch-pt.com; varaosat saatavilla

Usein kysytyt kysymykset - GCL 2-15 G Professional BOSCH

Kuinka vaihtaa Bosch GCL 2-15 G Professional -laitteen paristot?

Paina lukitusta (7) avataksesi paristolokeron kannen (6). Aseta 3 AA-paristoa (LR6) oikein napaisuuden mukaan. Vaihda aina kaikki paristot samanaikaisesti ja käytä saman merkin ja kapasiteetin paristoja.

Kuinka käyttää automaattista vaaitusta?

Aseta virtakytkin (9) asentoon 'On' (automaattinen vaaitus). Laite tasoittuu automaattisesti, jos kaltevuus on enintään ±4°. Laserviivat vilkkuvat nopeasti, jos vaaitus ei ole mahdollista; aseta laite tällöin vaakasuoremmalle pinnalle.

Mitä tehdä, jos laserviivat vilkkuvat nopeasti?

Nopea vilkkuminen tarkoittaa, että laite on itsetasausalueen (±4°) ulkopuolella. Aseta laite vakaammalle ja vaakasuoremmalle pinnalle tai käytä heiluriyksikön lukitustilaa kaltevassa käytössä.

Mikä on GCL 2-15 G:n vaaitustarkkuus?

Tarkkuus on ±0,3 mm/m laserviivoille ja ±0,7 mm/m laserpisteille normaaleissa ympäristöolosuhteissa (20-25°C). Lämpötilavaihtelut tai iskut voivat vaikuttaa tarkkuuteen.

Voiko laitetta käyttää ulkona?

Kyllä, laite on suunniteltu sisä- ja ulkokäyttöön. Kantama voi lyhentyä voimakkaassa valaistuksessa (suora auringonvalo). Käytä laserkohdetta tai näkösuojalaseja parantaaksesi näkyvyyttä.

Kuinka automaattinen sammutus poistetaan käytöstä?

Pidä laserviivatila-painiketta (5) painettuna vähintään 3 sekunnin ajan. Laserviivat vilkkuvat lyhyesti vahvistukseksi. Ota toiminto uudelleen käyttöön sammuttamalla ja käynnistämällä laite uudelleen.

Mitä tarvikkeita on saatavilla tälle laserille?

Tarvikkeita ovat: kääntöteline RM 1, laserkohde, näkösuojalasit, jalusta BT 150, teleskooppitanko BT 350, yleisteline BM 1, kattokiinnike, suojakotelo. Katso koko valikoima Boschin verkkosivuilta.

Kuinka mittauslaite puhdistetaan?

Käytä pehmeää, kosteaa liinaa laitteen puhdistamiseen. Älä upota veteen äläkä käytä pesuaineita tai liuottimia. Puhdista lasersäteen aukon ympäristö säännöllisesti.

Mitä tehdä, jos laser ei syty?

Tarkista ensin paristot: vaihda ne uusiin. Varmista, että virtakytkin on oikeassa asennossa. Jos ongelma jatkuu, ota yhteys Boschin huoltopalveluun.

Kuinka laitteen tarkkuus tarkistetaan?

Suorita käyttöohjeessa kuvatut tarkastukset: vaakaviivan korkeustesti 5 m etäisyydellä, vaakasuuntauksen testi, pystyviivan testi ja luotisuuntauksen testi. Suurimmat sallitut poikkeamat on annettu etäisyyden mukaan. Jos poikkeamat ylittyvät, korjauta laite Boschin huollossa.

KÄYTTÖOHJE GCL 2-15 G Professional BOSCH

fi Alkuperäiset ohjeet

el Prutótno obraúv arhanc

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan,

tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoi- tuskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEU- RAAVALLA KÄYTTÄJÄLLE.

- Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä.

Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).

- Jos laser-varoituskilven teksti ei ole käyttömaan kie- lellä, liimaa kilven päälle mukana toimitettu käyttö- maan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.

- Älä tee mitään muutoksia laserlaitteistoon.

- Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

- Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola-seina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.

Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.

- Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran it-selleen tai sivullisille.

Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä pidä mittaustyökalua tai magneettisia tarvikkeita implanttien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuliinipumpun) lähellä. Mittaustyökalun ja tarvikkeiden magneetit muodostavat kentän, joka voi haitata implanttien ja lääketieteellisten laitteiden toimintaa.

Pidä mittaustyökalu ja magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneettisesti herkistä laitteista. Mittaustyökalun ja tarvikkeiden magneettivoiman takia laitteiden tiedot saattavat hävitä pysyvästi.

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen sekä luotipisteiden mittaukseen ja tarkistukseen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

90|Suomi

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Lasersäteen ulostuloaukko
(2) Paristovaroitus
(3) Kääntölukituksen merkkivalo
(4) Laserpiste-käyttötavan painike
(5) Laserlinja-käyttötavan painike
(6) Paristokotelon kansi
(7) Paristokotelon kannen lukitsin
(8) Ohjausura
(9) Käynnistyskytkin
(10) Jalustakiinnitin 1/4"
(11) Jalustakiinnitin 5/8"
(12) Sarjanumero
(13) Laser-varoituskilpi

(14) Kääntöpidike (RM 1)
(15) Ohjainkisko
(16) Kiinnityskohdan pitkittäisreikä
(17) Magneetti
(18) Kattokiinnike ^a)
(19) Yleispidike (BM 1) ^a)
(20) Lasertähtäintaulu ^a)
(21) Laukku ^a)
(22) Sisämuotti ^a)
(23) Jalusta (BT 150) ^a)
(24) Teleskooppitanko (BT 350) ^a)
(25) Suojatasku ^a
(26) Lasertarkkailulasit ^a)

a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.

Tekniset tiedot

Piste- ja linjalaser GCL 2-15 GCL 2-15 G
Tuotenumero	3 601 K66 E.. 3 601 K66 J..
KantamaA)
– Laserlinja 15 m 15 m
– Laserpiste ylöspäin 10 m 10 m
– Laserpiste alaspäin 10 m 10 m
TasaustarkkuusB)(C)
– Laserlinjat ±0,3 mm/m ±0,3 mm/m
– Laserpisteet ±0,7 mm/m ±0,7 mm/m
Tyypillinen itsetausalue ±4° ±4°
Tyypillinen tasausaika < 4 s < 4 s
Käyttölämpötila -10...+50 °C -10...+50 °C
Säilytyslämpötila -20...+70 °C -20...+70 °C
Maks. käyttökorkeus merenpinnan ta-sosta	2 000 m 2 000 m
Suhteellinen ilmankosteus maks. 90%	90%
Likaisuusaste standardin IEC 61010-1 mukaan	2D)	2D)
Laserluokka	2	2
Laserlinja
– Lasertyppi	< 1 mW, 630–650 nm	< 10 mW, 500–540 nm
– Lasersäteen väri	Punainen	Vihreä
– C6	1	10
– Divergenssi 0,5 mrad (täysi kulma)	50 × 10 mrad (täysi kulma)
Laserpiste
– Lasertyppi	< 1 mW, 630–650 nm	< 1 mW, 630–650 nm
– Lasersäteen väri	Punainen	Punainen
– C6	1	1

Piste- ja linjalaser GCL 2-15 GCL 2-15 G

– Divergenssi 0,8 mrad (täysi kulma) 0,8 mrad (täysi kulma)
Jalustakiinnitin 1/4", 5/8" 1/4", 5/8"
Paristot 3 × 1,5 V LR6 (AA) 3 × 1,5 V LR6 (AA)
Käyttöaika käyttötavassa ^B)
– Ristilinja- ja pistekäyttö 6 h 6 h
– Ristilinjakäyttö 8 h 8 h
– Linja- ja pistekäyttö 12 h 10 h
– Linjakäyttö 16 h 12 h
– Pistekäyttö 22 h 22 h
Paino EPTA-Procedure 01:2014 -oh-jeiden mukaan	0,49 kg	0,49 kg
Mitat (pituus × leveys × korkeus)
– Ilman kääntöpidikettä	112 × 55 × 106 mm	112 × 55 × 106 mm
– Kääntöpidikkeen kanssa	132 × 81 × 163 mm	132 × 81 × 163 mm
Suojaus	IP54 (pöly- ja roiskevesisuojattu)	IP54 (pöly- ja roiskevesisuojattu)

A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kantamaa.
B) 20-25°C lämpötilassa
C) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa auringonpaistetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia.
D) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.
Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (12) tunnistusta varten.

Asennus

Paristojen asennus/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Kun haluat avata paristokotelon kannen (6), paina lukitsinta (7) ja käännä paristokotelon kansi auki. Asenna paristot kotelon sisään.

Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

Kun paristojen varaus alkaa heiketä, paristovaroitus (2) vilkkuu vihreänä. Lisäksi laserlinjat vilkkuvat 10 minuutin välia- join noin 5 sekunnin ajan. Mittalaitetta voi käyttää ensimmäisen vilkuntakerran jälkeen vielä noin tunnin ajan. Kun paris-tot tyhjenevät, laserlinjat vilkkuvat vielä kerran ja heti sen jäl- keen toiminta katkeaa automaattisesti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapasiteetin paristoja.

▶ Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa mittaustyökalun sisällä.

Työskentely kääntöpidikkeen RM 1 kanssa (katso kuvat A1–A3)

Kääntöpidikkeen (14) avulla voit kääntää mittalaitetta 360 astetta keskellä olevan ja aina näkyvän luotipisteen suhteen. Siten pystyt kohdistamaan laserlinjat mittalaitteen paikkaa muuttamatta.

Aseta mittaustyökalun ohjausura (8) kääntöpidikkeen (14) ohjainkiskoon (15) ja työnnä mittaustyökalu jalustan rajoittimeen asti.

Kun haluat irrottaa mittaustyökalun, vedä se päinvastaiseen suuntaan pois kääntöpidikkeestä.

Kääntöpidikkeen asennusmahdollisuudet:

• aseta pidike pystyn tasaiselle pinnalle,
• ruuvaa pidike kiinni pystysuoraan pintaan,
• kiinnitä se kattokiinnikkeellä (18) metallisiin kattolistoihin,
• kiinnitä se magneeteilla (17) metallipintoihin.

Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Käyttö

Käyttöönotto

▶ Suojaa mittaustyökalu kosteudelta ja suoralta aurin-gonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua ja suorita aina mittaustyökalun tarkkuuden tarkistus ennen työskentelyn jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 93).

92|Suomi

Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vai- kuttaa mittaustyökalun tarkkuuteen.

• Älä altista mittaustyökalua koville iskuille tai putoamiiselle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 93).
  ▶ Sammuta mittaustyökalu, kun kuljetat sitä. Sammutuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei vahingoitu voimakkaiden liikkeiden takia.

Käynnistys ja pysäytys

Käynnistä mittalaite kytkemällä käynnistyskytkin (9) asentoon 2 on (työskentelyyn kääntölukituksen kanssa) tai asentoon 3 on (työskentelyyn tasausautomatiikan kanssa). Mittalaite heijastaa lasersäteet heti käynnistyksen jälkeen ulostuloaukoista (1).

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta mittalaite kytkemällä käynnistyskytkin (9) Off-asentoon. Sammutuksen yhteydessä kääntöyksikkö luki-taan.

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.

Jos korkein sallittu 50 °C käyttölämpötila ylitetään, laite sammuu laserdiodin suojelemiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja sen voi käynnistää uudelleen.

Toiminnan katkaisuautomatiikka

Jos mittaustyökalun painikkeita ei paineta n. 120 minuuttiin, mittaustyökalu sammu automaattisesti paristojen säästämiseksi.

Kun haluat käynnistää mittaustyökalun uudelleen automaattisen katkaisun jälkeen, siirrä käynnistyskytkin (9) asentoon

"Off" ja kytke mittaustyökalu jälleen päälle, tai paina laserpiste-käyttötavan painiketta (4) tai laserlinja-käyttötavan painiketta (5).

Katkaisuautomatiikan tilapäinen pois päältä kytkentä

Kun haluat deaktivoida katkaisuautomatiikan, pidä (mittaus- työkalun ollessa päällä) laserlinja-käyttötavan painiketta (5) pohjassa vähintään 3 sekunnin ajan. Kun katkaisuautomat- tiikka on deaktivoitu, lasersäteet vilkkuvat lyhyesti sen vah- vistamiseksi.

Huomautus: jos käyttölämpötila on yli 45 °C, katkaisuautomatiikkaa ei voi enää deaktivoida.

Kun haluat aktivoida katkaisuautomatiikan, sammuta mittaustyökalu ja käynnistä se uudelleen.

Käyttötavan valinta

Mittalaitteessa on useita käyttötapoja ja käyttötapaa voi vaihtaa koska tahansa:

- Ristilinja- ja pistekäyttö: mittaustyökalu muodostaa yhden vaakasuoran ja yhden pystysuoran laserlinjan eteenpäin sekä laserpisteen pystysuoraan ylöspäin ja alaspäin. Laserlinjat risteävät 90 asteen kulmassa.

- Vaakasuora linjakäyttö: mittaustyökalu muodostaa vaakasuoran laserlinjan eteenpäin.

- Pystysuora linjakäyttö: mittaustyökalu muodostaa pystysuoran laserlinjan eteenpäin. Kun mittaustyökalu on asennettu huoneeseen, pystysuora laserlinja kulkee katossa ylemmän laserpisteen ylitse. Kun mittaustyökalu on asetettu aivan seinän viereen, pystysuora laserlinja muodostaa lähes täysin ympäri kulkevan laserlinjan (360 asteen linja).

- Pistekäyttö: mittaustyökalu muodostaa laserpisteen pys- tysuoraan ylöspäin ja alaspäin.

Kaikki käyttötavat pistekäyttöä lukuun ottamatta voidaan valita joko tasausautomatiikan tai kääntölukituksen kanssa.

Työskentely automaattisen tasauksen kanssa

Toimenpidejärjestys Vaakasuora		linjakäyttö	Pystysuoralinjakäyttö	Pistekäyttö Kääntölukituksenmerkkivalo (3)	Kuva
Käynnistyskytkin (9) asennossa " [IMAGE]"		●●●		[IMAGE]	B1
		Ristilinjakäyttö
	Paina 1 × laserlinja-käyttötavan painiketta (5)	●-●		[IMAGE]	C1
	Paina 2 × laserlinja-käyttötavan painiketta (5)	-●●		[IMAGE]	D1
	Paina 3 × laserlinja-käyttötavan painiketta (5)	--●		[IMAGE]	E1
	Paina 4 × laserlinja-käyttötavan painiketta (5)	●●●		[IMAGE]	B1
		Ristilinjakäyttö
Pistekäytön voi aktivoida tai deaktivoida linjakäytön asetuksesta riippumatta:
	Paina 1 × laserpiste-käyttötavan painiketta (4)	●/-●/--		[IMAGE]
	Paina 2 × laserpiste-käyttötavan painiketta (4)	●/-●/--●		[IMAGE]

Jos mittaustyökalu ei ole automaattisen tasauksen rajoissa, laserlinjat ja/tai -pisteet vilkkuvat nopeatahtisesti. Jos vaihdat automaattista tasausta käyttäessäsi käyttötilaan "Työskentely kääntölukituksen kanssa" (käynnistyskytkin (9)

asennossa (n), tämän käyttötilan ensimmäinen mahdollinen merkkivaloyhdistelmä aktivoituu.

Työskentely kääntölukituksen kanssa

Toimenpidejärjestys Vaakasuora		linjakäyttö	Pystysuora linjakäyttö	Pistekäyttö Kääntölukituksen merkkivalo (3)		Kuva
Käynnistyskytkin (9) asennossa "On"		●●-Ristilinjakäyttö			[Punainen]	F1
[3X4H]	Paina 1 × laserlinja-käyttötavan painiketta (5)	●--			[Punainen]
	Paina 2 × laserlinja-käyttötavan painiketta (5)	-●-			[Punainen]
	Paina 3 × laserlinja-käyttötavan painiketta (5)	●●-Ristilinjakäyttö			[Punainen]	F1

"Työskentely kääntölukituksen kanssa" -käyttötilassa laserlinjat vilkkuvat jatkuvasti hitaasti. Jos vaihdat kääntölukitusta käyttäessäsi käyttötilaan "Työskentely tasausautomatiikan kanssa" (käynnistyskytkin (9) asennossa ), tämän käyttötilan ensimmäinen mahdollinen merkkivaloyhdistelmä aktivoituu.

Tasausautomatiikka

Työskentely automaattisen tasauksen kanssa (katso kuvat B1–E1)

Aseta mittaustyökalu vaakasuoralle ja tukevalle alustalle tai kiinnitä se kääntöpidikkeeseen (14).

Siirrä tasausautomatiikan kanssa tehtävässä työssä käynnistyskytkin (9) asentoon "bn".

Tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen rajoissa. Heti kun lasersäteet eivät enää vilku, mittaustyökalu on tasaantunut.

Jos automaattinen tasaus ei ole mahdollista esimerkiksi mittalaitteen alustan vinouden takia (poikkeama vaakalinjasta yli 4°), lasersäteet vilkkuvat nopeasti.

Aseta tässä tapauksessa mittalaite vaakasuoraan asentoon ja odota, että itsetasaus saadaan suoritettua. Heti kun mittalaite on ±4° itsetasausalueen rajoissa, lasersäteet palavat jatkuvasti.

Käytön aikana tapahtuvien tärähtelyjen tai asennon muutosten yhteydessä mittaustyökalu tasataan jälleen automaattisesti. Tarkista tasauksen jälkeen lasersäteiden kohdistus vertailupisteisiin nähden, jotta saat vältettyä mittaustyökalun siirtymisestä aiheutuvat virheet.

Työskentely kääntölukituksen kanssa (katso kuva F1)

Säädä heiluntalukituksen kanssa tehtävässä työssä käynnistyskytkin (9) asentoon "On". Heiluntalukituksen näytössä (3) palaa punainen valo ja laserlinjat vilkuvat jatkuvasti hitaalla nopeudella.

Tasausautomatiikka on pois päältä kääntölukituksella työskenneltäessä. Voit pitää mittalaitetta kädessä tai asettaa sen kaltevalle alustalle. Laserlinjoja ei enää tasata, eivätkä ne ole välttämättä enää suorassa kulmassa toisiinsa nähden.

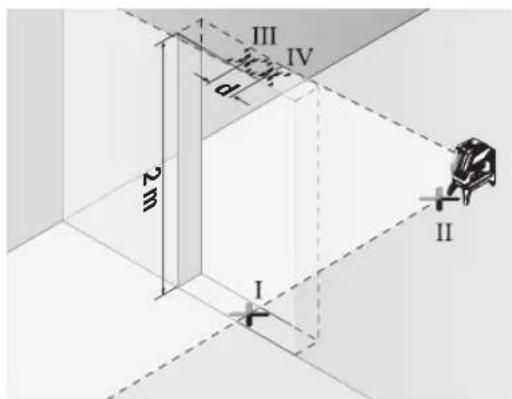

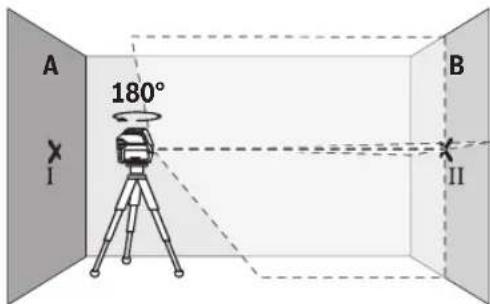

Mittaustyökalun tarkkuuden tarkistus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Varsinkin lattian ja huoneen yläosan väliset lämpötilaerot saattavat johtaa lasersäteen vinoon.

Suosittelemme käyttämään mittalaitetta jalustan kanssa, jotta lattiasta kohoavan lämmön vaikutukset saadaan minimoitua. Aseta mittalaite mieluiten keskelle työaluetta.

Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.

Tarkista ensin vaakasuoran laserlinjan korkeus- sekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.

Mikäli mittaustyökalu ylittää jossakin testissä suurimman sal- litun poikkeaman, korjauta työkalu Bosch-huollossa.

Vaakasuoran linjan korkeustarkkuuden tarkistus

Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 metrin pituinen esteetön mittausmatka kahden seinän A ja B välissä.

- Asenna mittaustyökalu jalustalle tai tukevalle ja tasaiselle alustalle lähelle seinää A. Kytke mittaustyökalu päälle. Valitse ristilinjakäyttö tasausautomatiikan kanssa.

94|Suomi

- Suuntaa laser läheiseen seinään A ja anna mittaustyöka-lun suorittaa tasaus. Merkitse keskipiste, jossa laserlinjat leikkaavat toisensa seinässä (piste I).

• Käännä mittaustyökalua 180° verran, anna laitteen tasaantua ja merkitse laserlinjojen leikkauspiste vastakkaiseen seinään B (piste II).
• Sijoita mittaustyökalu kääntämättä seinän lähelle B, kytke se päälle ja anna sen tasaantua.

- Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien avulla) niin, että laserlinjojen leikkauspiste kohtaa tarkalleen aiemmin merkityn pisteen II seinässä B.

- Käännä mittaustyökalua 180° verran korkeutta muutta-matta. Kohdista se seinään A niin, että pystysuora laser-

linja kulkee aiemmin merkityn pisteen I kautta. Anna mittaustyökalun tasaantua ja merkitse laserlinjojen leikkauspiste seinään A (piste III).

• Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen korkeuspoikkeaman.
  2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:

10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 × 5 m pituisen esteettömän pinnan.

- Asenna mittaustyökalu jalustalle tai tukevalle ja tasaiselle alustalle keskelle seinien A ja B välille. Valitse vaakasuora linjakäyttö automaattisen tasauksen kanssa ja anna mittaustyökalun tasaantua.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta molempiin seiniiin laserlinjan keskikohta (piste I seinään A ja piste II seinään B).

• Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen tasaantua.

• Säädä mittaustyökalun korkeus niin (jalustan tai tarvittaessa tukilevyjen avulla), että laserlinjan keskikohta osuu tarkalleen aiemmin merkitsemääsi pisteeseen II seinässä B.

• Merkitse seinän A laserlinjan keskikohta pisteeksi III (kohtisuorassa pisteen I ylä- tai alapuolella).

• Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen vaakasuoruuspoikkeaman.

2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:

10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.

Pystysuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

- Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tukevalle ja tasaiselle alustalle (ei jalustaan). Valitse pystysuora linjakäyttö tasausautomatiikan kanssa. Kohdista laserlinja oviaukkoon ja anna mittaustyökalun tasaantua.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toiselle puolelle (piste II) sekä oviaukon yläreunaan (piste III).

- Käännä mittaustyökalua 180° verran ja aseta se oviaukon toiselle puolelle suoraan pisteen II taakse. Anna mittaustyökalun tasaantua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee tarkalleen pisteiden I ja II kautta.

• Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
• Molempien merkittyjen pisteiden III ja IV ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.
• Mittaa oviaukon korkeus.

Suurin sallittu poikkeama lasketaan seuraavasti: oviaukon kaksinkertainen korkeus × 0,3 mm/m Esimerkki: kun oviaukon korkeus on 2 m, suurin sallittu poikkeama on

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Tämän mukaisesti pisteet III ja IV saavat olla korkeintaan 1,2 mm etäisyydellä toisistaan.

Luotisuoruuden tarkastus

Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 m pituinen esteetön mittausmatka lattian ja katon välissä.

- Asenna mittaustyökalu kääntöpidikkeeseen (14) ja aseta se lattialle. Valitse pistekäyttö ja anna mittaustyökalun tasaantua.

- Merkitse ylemmän laserpisteen keskikohta kattoon (piste I). Merkitse lisäksi alemman laserpisteen keskikohta lattiaan (piste II).

- Käännä mittaustyökalua 180 astetta. Kohdista se niin, että alemman laserpisteen keskikohta on aiemmin merkityn pisteen II päällä. Anna mittaustyökalun tasaantua. Merkitse ylemmän laserpisteen keskikohta (piste III).

- Molempien kattoon merkittyjen pisteiden I ja III ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.

Suurin sallittu poikkeama lasketaan seuraavasti: lattian ja katon kaksinkertainen keskinäinen etäisyys × 0,7 mm/m.

Esimerkki: kun lattian ja katon keskinäinen etäisyys on 5 m, suurin sallittu poikkeama on

96|Suomi

2 × 5 m × ±0,7 mm/m = ±7 mm. Tämän mukaisesti pisteet I ja III saavat olla korkeintaan 7 mm etäisyydellä toisistaan.

Työskentelyohjeita

Käytä merkintään aina vain laserpisteen tai laserlinjan keskipistettä. Laserpisteen koko ja laserlinjan leveys muuttuvat etäisyyden mukaan.

Työskentely jalustan (lisätarvike) kanssa

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Asenna jalustan 1/4"-kiinnityksellä (10) varustettu mittaustyökalu jalustan (23) tai tavanomaisen kamerajalustan kierteeseen. Käytä tavanomaiseen laitejalustaan kiinnitykseen jalustan 5/8"-kiinnitystä (11). Lukitse mittaustyökalu jalustan lukitusruuvilla.

Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.

Kiinnitys yleispidikkeellä (lisätarvike) (katso kuva G)

Yleispidikkeellä (19) voit kiinnittää mittalaitteen esimerkiksi pystypintoihin tai magnetoituviin materiaaleihin. Yleispidike soveltuu myös lattiajalustaksi ja helpottaa mittalaitteen korkeuden kohdistusta.

Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Suuntaa jalusta (19) karkeasti, ennen kuin käynnistät mittaustyökalun.

Työskentely lasertähtäintaulun kanssa (katso kuva G)

Lasertähtäintaulu (20) parantaa lasersäteen näkyvyyttä, kun mittaukset tehdään huonoissa olosuhteissa ja suurilla etäisyyksillä.

Lasertähtäintaulun (20) heijastava alue parantaa laserlinjan näkyvyyttä ja läpinäkyvä alue mahdollistaa laserlinjan havaitsemisen myös lasertähtäintaulun taustapuolella.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana.

- Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

- Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola-seïna tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.

Työesimerkkejä (katso kuvat B2–F2, G ja H)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat mittalaitteet sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.

Ελληνικά
