GCL 2-15 G Professional - Лазерна указка BOSCH - Безкоштовний посібник користувача

Тип продукту	Лазерна указка / Лазерні точки та лінії
Марка та модель	Bosch GCL 2-15 G Professional
Розміри (з поворотним кріпленням)	132 × 81 × 163 мм
Розміри (без поворотного кріплення)	112 × 55 × 106 мм
Вага (згідно EPTA)	0,49 кг
Живлення	3 батарейки AA 1,5 В (LR6)
Автономність (режим точок)	до 22 год
Автономність (режим перехресних ліній)	8 год
Дальність лазерної лінії	15 м
Точність нівелювання (лінії)	±0,3 мм/м
Точність нівелювання (точки)	±0,7 мм/м
Діапазон само нівелювання	±4°
Час нівелювання	< 4 с
Клас лазера	2
Тип та колір променя	Червона лінія < 1 мВт, 630–650 нм; Червона точка < 1 мВт
Робоча температура	від -10 °C до +50 °C
Ступінь захисту	IP54 (захист від пилу та бризок)
Різьба штатива	1/4" та 5/8"
Основні функції	Проекція горизонтальних та вертикальних ліній, точки верху/низу, режими точок, ліній, перехресть
Догляд та очищення	Очищайте м'якою вологою тканиною; не використовуйте розчинники
Безпека	Не дивіться на лазерний промінь; клас 2; автоматичне вимкнення через 120 хв
Включені аксесуари	Поворотне кріплення RM 1, лазерна мішень, захисний чохол, батарейки
Запчастини та ремонтопридатність	Післяпродажне обслуговування Bosch: www.bosch-pt.com; запчастини доступні

Часті запитання - GCL 2-15 G Professional BOSCH

Як замінити батарейки Bosch GCL 2-15 G Professional?

Натисніть на фіксатор (7), щоб відкрити кришку батарейного відсіку (6). Вставте 3 батарейки AA (LR6) дотримуючись вказаної полярності. Завжди замінюйте всі батарейки одночасно і використовуйте батарейки однієї марки та ємності.

Як використовувати автоматичне нівелювання?

Поставте вимикач Увімк./Вимк. (9) у положення 'On' (автоматичне нівелювання). Прилад самостійно вирівнюється, якщо нахил не перевищує ±4°. Лазерні лінії швидко блимають, якщо нівелювання неможливе; тоді поставте прилад на більш горизонтальну поверхню.

Що робити, якщо лазерні лінії швидко блимають?

Швидке блимання вказує на те, що прилад знаходиться поза діапазоном само нівелювання (±4°). Поставте прилад на більш стабільну та горизонтальну поверхню або використовуйте режим із заблокованим маятниковим блоком для похилого використання.

Яка точність нівелювання GCL 2-15 G?

Точність становить ±0,3 мм/м для лазерних ліній та ±0,7 мм/м для лазерних точок за нормальних умов навколишнього середовища (20-25°C). Зміни температури або удари можуть вплинути на точність.

Чи можна використовувати прилад на вулиці?

Так, прилад призначений для використання всередині та зовні приміщень. Дальність може зменшуватися при яскравому освітленні (прямий сонячний вплив). Використовуйте лазерну мішень або окуляри для покращення видимості.

Як вимкнути автоматичне вимкнення?

Утримуйте кнопку Режим лазерної лінії (5) натиснутою щонайменше 3 секунди. Лазерні лінії короткочасно блимнуть для підтвердження. Щоб знову активувати, вимкніть та увімкніть прилад.

Які аксесуари доступні для цього лазера?

Аксесуари включають: поворотне кріплення RM 1, лазерна мішень, окуляри для бачення, штатив BT 150, телескопічна штанга BT 350, універсальне кріплення BM 1, стельовий затискач, захисний чохол. Зверніться на сайт Bosch для повного асортименту.

Як очистити вимірювальний прилад?

Використовуйте м'яку вологу тканину для очищення приладу. Не занурюйте у воду та не використовуйте миючі засоби або розчинники. Регулярно очищайте зону навколо лазерного отвору.

Що робити, якщо лазер не вмикається?

Спочатку перевірте батарейки: замініть їх новими. Переконайтесь, що вимикач Увімк./Вимк. знаходиться у правильному положенні. Якщо проблема не зникає, зверніться до сервісного центру Bosch.

Як перевірити точність приладу?

Виконайте перевірки, описані в інструкції: тест висоти горизонтальної лінії на 5 м, тест горизонтального нівелювання, тест вертикальної лінії та тест схилу. Допустимі максимальні відхилення наведені залежно від відстані. У разі перевищення зверніться до Bosch для ремонту.

ПОСІБНИК КОРИСТУВАЧА GCL 2-15 G Professional BOSCH

uk Оригінальна інструкція з

експлуатації

kk Пайдалану кускаульның

тупнускасы

ka mfozobmo n4u3gma#pou

o6u6m3800

ro Instructiuni originale

Українська ...... Сторінка 156

Казак...... Бет 165

Jahmugmo....83.174

(23) Штатив (ВТ 150) ^a)

(24) Телескопический шест (ВТ 350) ^a)

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального

інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ПЕРЕДАЧЕЮ ВИМІРІОВАЛЬНОГО ІНСТРУМЕНТУ.

Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечного впливу випромінювання.

▶ Вимірювальний інструмент постачається з попереджувальною табличкою лазерного випромінювання (вона позначена на зображенні вимірювального інструмента на сторінці з малюнком).
Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання.

Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі.

▶ У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя.
▶ Нічого не міняйте в лазерному пристрої.
He використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання.
He використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів.
Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.
▶ Не дозволяйте дітям використовувати лазерний вимірювальний інструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей.
He працюйте з вимірювальним інструментом у середовищі, де існус небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.

Не встановлюйте вимірювальний інструмент і магнітне приладдя поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніти вимірювального інструмента і приладдя створюють поле, яке може негативно впливати на функціональну здатність імплантантів і інших медичних апаратів.

▶ Вимірювальний інструмент і магнітне приладдя не повинні знаходитися поблизу магнітних носіїв даних і приладів, чутливих до магнітного поля. Дія

магнітів вимірювального інструмента і приладдя може спричинити необоротну втрату даних.

Опис продукту і послуг

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Вимірювальний прилад призначений для визначення і перевірки горизонтальних і вертикальних ліній і точок виска.

Вимірювальний прилад придатний для робіт всередині приміщень та надворі.

Це споживчий лазерний виріб відповідно до стандарту EN 50689.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком.

(1) Вихідний отвір для лазерного променя
(2) Індикатор зарядженості батарейок
(3) Індикатор блокування маятника
(4) Кнопка режиму роботи «Лазерна точка»
(5) Кнопка режиму роботи «Лазерна лінія»
(6) Кришка секції для батарейок
(7) Фіксатор секції для батарейок
(8) Напрямний паз
(9) Вимикач

(10) Гніздо під штатив 1/4"

(11) Гніздо під штатив 5/8"

(12) Серійний номер

(13) Попереджувальна табличка для роботи з лазером

(14) Поворотне кріплення (RM 1)

(15) Напрямна шина

(16) Довгастий кріпильний отвір

(17) Магніт

(18) Стельова скоба ^a)

(19) Універсальне кріплення (ВМ 1) ^a)

(20) Візирний щит ^a)

(21) Футляр ^a)

(22) Вкладиш ^a)

(23) Штатив (ВТ 150) ^a)

(24) Телескопічна штанга (ВТ 350) ^a)

(25) Захисна сумка ^a)

(26) Окуляри для роботи з лазером ^4

a) Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя.

158 | Українська

Технічні дані

Точково-лінійний лазер GCL 2-15 GCL 2-15 G
Товарний номер	3 601 K66 E.. 3 601 K66 J..
Робочий діапазон ^A)
– Лазерна лінія 15 м 15 м
– Лазерна точка вгору 10 м 10 м
– Лазерна точка вниз 10 м 10 м
Точність нівелювання ^B)(C)
– Лазерні лінії ± 0,3 мм/м ± 0,3 мм/м
– Лазерні точки ± 0,7 мм/м ± 0,7 мм/м
Діапазон автоматичного нівелювання, типовий	± 4^ ± 4^
Тривалість нівелювання, типова < 4 с < 4 с
Робоча температура -10^ ... +50^ -10^ ... +50^
Температура зберігання -20^ ... +70^ -20^ ... +70^
Макс. висота використання над реперною висотою	2000 м 2000 м
Відносна вологість повітря макс.	90 %	90 %
Ступінь забрудненості відповідно до IEC 61010-1	2^D)	2^D)
Клас лазера	2	2
Лазерна лінія
– Тип лазера	< 1 мВт, 630–650 нм	< 10 мВт, 500–540 нм
– Колір лазерного променя	Червоний	Зелений
– C_6	1	10
– Розходження	0,5 мрад (повний кут)	50 × 10 мрад (повний кут)
Лазерна точка
– Тип лазера	< 1 мВт, 630–650 нм	< 1 мВт, 630–650 нм
– Колір лазерного променя	Червоний	Червоний
– C_6	1	1
– Розходження	0,8 мрад (повний кут)	0,8 мрад (повний кут)
Гніздо під штатив 1/4", 5/8"	1/4", 5/8"
Батарейки	3 × 1,5 B LR6 (AA)	3 × 1,5 B LR6 (AA)
Тривалість роботи залежно від режиму роботи ^B)
– Режим роботи з перехресними лініями і точковий режим	6 год.	6 год.
– Режим роботи з перехресними лініями	8 год.	8 год.
– Лінійний і точковий режим	12 год.	10 год.
– Режим ліній	16 год.	12 год.
– Точковий режим	22 год.	22 год.
Вага відповідно до EPTA-Proce- dure 01:2014	0,49 кг	0,49 кг
Розміри (довжина × ширина × висота)
– без поворотного кріплення	112 × 55 × 106 мм	112 × 55 × 106 мм
– з поворотним кріпленням	132 × 81 × 163 мм	132 × 81 × 163 мм

Точково-лінійний лазер GCL 2-15 GCL 2-15 G

Ступінь захисту IP54 (із захистом від пилу і бризок

IP54 (із захистом від пилу і бризок

води)

води)

A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні промені).

В) при 20-25 °C
С) Для вказаних значень умови навколишнього середовища повинні бути у діапазоні від нормальних до сприятливих (напр., відсутність вібрації, відсутність туману, відсутність диму, відсутність прямих сонячних променів). Після сильних перепадів температури можливе відхилення у точності.
D) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (12) на заводській табличці.

Монтаж

Вставлення/заміна батарейок

У вимірювальному інструменті рекомендується використовувати нужно-марганцеві батареї.

Щоб відкрити кришку секції для батарейок (6), натисніть на фіксатор (7) і підніміть кришку секції для батарейок угору. Встроміть батарейки.

При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Якщо батарейки починають сідати, індикатор зарядженості батарейок (2) блимає зеленим кольором. На додаток до цього лазерні лінії блимають прибл. 5 с з інтервалом у 10 хв. Після початку блимання вимірювальний інструмент може працювати ще прибл. 1 год. Якщо батарейки сіли, лазерні лінії іще раз один раз блимають безпосередньо перед автоматичним вимкненням інструмента.

Міняйте відразу всі батарейки. Використовуйте лише батарейки одного виробника і з однаковою ўмністю.

Виймайте батарейки з вимірювального інструмента, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання у вимірювальному інструменті батарейки можуть кородувати і саморозряджатися.

Роботи з поворотним кріпленням RM 1 (див. мал. A1–A3)

За допомогою поворотного кріплення (14) вимірювальний інструмент можна повертати на 360° навколо центральної, завжди видимої точки виска. Це дозволяє точно налаштувати лазерні лінії, не змінюючи положення вимірювального інструмента.

Приставте вимірювальний інструмент напрямним пазом (8) до напрямної рейки (15) поворотного кріплення (14) і посуньте вимірювальний інструмент до упору на платформу.

Щоб зняти, потягніть вимірювальний інструмент у зворотньому напрямку з поворотного кріплення.

Можливості позиціонування поворотного кріплення:

– стоячи на рівній поверхні,
- прикручене до вертикальної площини,
– у з'єднанні зі стельовою скобою (18) у підвишеному стані на металевій стельовій рейці,
– прикріплене магнітами (17) до металевої поверхні.

Прикріплюючи приладдя до поверхонь, тримайте пальці подалі від задньої частини магнітного приладдя. Ваші пальці можуть защемитися внаслідок сильного притягування магнітів.

Робота

Початок роботи

Захищайте вимірювальний прилад від вологи і сонячних променів.
Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Після значного перепаду температур дайте температурі вимірювальному інструмента стабілізуватись, і перед подальшою роботою завжди перевіряйте точність роботи вимірювального інструмента (див. „Перевірка точності вимірювального інструмента“, Сторінка 161). Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального інструмента.
Уникайте сильних поштовхів і падіння вимірювального інструмента. Після сильних зовнішніх впливів на вимірювальний інструмент перед подальшою роботою обов'язково завжди перевіряйте точність роботи вимірювального інструмента (див. „Перевірка точності вимірювального інструмента“, Сторінка 161).
▶ Під час транспортування вимикайте вимірювальний інструмент. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів.

Вмикання/вимикання

Щоб увімкнути вимірювальний інструмент, посуньте вимикач (9) у положення ☑п (для роботи з

блокуванням маятника) або у положення 📂n (для роботи з автоматичним нівелюванням). Одразу після вмикання вимірювальний інструмент випромінює з вихідних отворів для лазерного променя (1) лазерні промені.

He спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані.

160 | Українська

Щоб вимкнути вимірювальний інструмент, посуньте вимикач (9) у положення Off. При вимкненні інструмента маятниковий вузол блокується.

He залишайте увімкнутий вимірювальний інструмент без догляду, після закінчення роботи вимикайте вимірювальний інструмент. Інші особи можуть бути засліплені лазерним променем.

При перевищенні максимально дозволеної робочої температури 50 °C лазерний промінь для захисту лазерного діюда автоматично вимикається. Після того, як вимірювальний прилад охолоне, він знову готовий до експлуатації та його можна знову вмикати.

Автоматичне вимикання

Якщо протягом прибл. 120 хвил. не натискувати на жодну кнопку на вимірювальному інструменті, інструмент, щоб заощадити акумулятор або батареї, автоматично вимикається.

Щоб знову увімкнути вимірювальний інструмент після автоматичного вимкнення, можна або посунути вимикач (9) спочатку в положення «Off», а потім знову увімкнути вимірювальний інструмент, або один раз натиснути кнопку режиму роботи «Лазерна точка» (4) або кнопку режиму роботи «Лазерна лінія» (5).

Тимчасова деактивація автоматичного вимикання

Щоб деактивувати автоматичне вимикання, при увімкненому вимірювальному інструменті тримайте кнопку режиму роботи «Лазерна лінія» (5) натиснутою принаймні 3 с. Якщо автоматичне вимикання деактивоване, лазерні промені коротко блимають на підтвердження.

Вказівка: У разі перевищення робочої температури 45 °C, автоматичне вимикання деактивувати не можна.

Щоб активувати функцію автоматичного вимкнення, вимкніть вимірювальний прилад і знову увімкніть його.

Встановлення режиму роботи

Вимірювальний прилад має декілька режимів роботи, які можна в будь-який час перемикати:

- Режим роботи з перехресними лініями і точковий режим: вимірювальний інструмент випромінює одну горизонтальну й одну вертикальну лазерну лінію вперед та по одній лазерній точці вертикально вгору і вниз. Лазерні лінії перехрещуються під кутом 90°.

– Горизонтальний лінійний режим: вимірювальний інструмент випромінює одну горизонтальну лазерну лінію вперед.

- Вертикальний лінійний режим: вимірювальний інструмент випромінює одну вертикальну лазерну лінію вперед. При позиціонуванні вимірювального інструмента у приміщенні вертикальна лазерна лінія відображується на стелі понад верхньою лазерною точкою. При позиціонуванні вимірювального інструмента безпосередньо біля стіни вертикальна лазерна лінія створює майже повне коло лазерної лінії (на 360°).

– Точковий режим: вимірювальний інструмент випромінює по одній лазерній точці вертикально вгору і вниз.

Усі режими роботи, крім точкового режиму, можна вмикати з автоматичним нівелюванням або з блокуванням маятника.

Робота у режимі автоматичного нівелювання

Послідовність дій Горизонтальн		Вертикальний лінійний режим	Точковий режим	Індикатор блокування маятника (3)	Зображення
	ий лінійний режим
Вимикач (9) у положенні « 2»		● ● ●		☐	B1
		Режим роботи з перехресними лініями		☐
+	1 раз натиснути кнопку режиму «Лазерна лінія» (5)	● - ●		☐	C1
	2 рази натиснути кнопку режиму «Лазерна лінія» (5)	- ● ●		☐	D1
	3 рази натиснути кнопку режиму «Лазерна лінія» (5)	-- ●		☐	E1
	4 рази натиснути кнопку режиму «Лазерна лінія» (5)	● ● ●		☐	B1
		Режим роботи з перехресними лініями		☐
Точковий режим можна увімкнути або вимкнути незалежно від лінійного режиму:
•	1 раз натиснути кнопку режиму «Лазерна точка» (4)	●/- ●/--		☐
	2 рази натиснути кнопку режиму «Лазерна точка» (4)	●/- ●/- ●		☐

Якщо вимірювальний інструмент знаходиться поза діапазоном автоматичного самонівелювання, лазерні лінії і/або точки блимають у швидкому темпі.

Якщо під час роботи з автоматичним нівелюванням перемкнутися у режим «Робота з блокуванням маятника»

(вимикач (9) у положенні ☐n), завжди активується перша можлива комбінація індикаторів для цього режиму.

Робота з блокуванням маятника

Послідовність дій Горизонтальн		Вертикальний лінійний режим	Точковий режим	Індикатор блокування маятника (3)	Зображення
		ний лінійний режим
Вимикач (9) у положенні «On»		●●-Режим роботи з перехресними лініями		Червоний	F1
	1 раз натиснути кнопку режиму «Лазерна лінія» (5)	●--		[HKZW]Червоний
	2 рази натиснути кнопку режиму «Лазерна лінія» (5)	-●-		[KBY8]Червоний
	3 рази натиснути кнопку режиму «Лазерна лінія» (5)	●●-Режим роботи з перехресними лініями		Червоний	F1

У режимі «Робота з блокуванням маятника» лазерні лінії безперервно повільно блимають.

Якщо під час роботи з блокуванням маятника перемкнутися у режим «Робота з автоматичним

нівелюванням» (вимикач (9) у положенні 📄), завжди активується перша можлива комбінація індикаторів для цього режиму.

Автоматичне нівелювання

Робота у режимі автоматичного нівелювання (див. мал. B1–E1)

Встановіть вимірювальний інструмент на тверду горизонтальну поверхню або закріпіть його на поворотному кріпленні (14).

Для роботи з автоматичним нівелюванням пересуньте вимикач (9) в положення « 2»

Автоматичне нівелювання автоматично вирівнює нерівності у межах діапазону самонівелювання ±4°. Якщо лазерні лінії перестали мигати, вимірювальний прилад нівельований.

Якщо автоматичне нівелювання неможливе, напр., якщо поверхня, на якій встановлений вимірювальний інструмент, відрізняється від горизонталі більше ніж на 4°, лазерні промені починають блимати у швидкому темпі.

У такому разі встановіть вимірювальний інструмент в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне самонівелювання. Як тільки вимірювальний інструмент повернеться в діапазон автоматичного нівелювання ±4°, лазерні промені почнуть безперервно світитися.

При струсах та змінах положення протягом експлуатації вимірювальний інструмент знову автоматично

нівелиюється. Після нівелювання перевірте положення лазерних променів стосовно реперних точок, щоб запобігти помилкам в результаті зсування вимірювального приладу.

Робота з блокуванням маятника (див. мал. F1)

Для роботи з блокуванням маятника пересуньте вимикач (9) в положення «On». Індикатор блокування маятника (3) світиться червоним і лазерні лінії постійно блимають у повільному темпі.

Під час робіт з блокуванням маятника автоматичне нівелювання вимкнене. Вимірювальний інструмент можна тримати в руці або поставити на похилу поверхню. Лазерні промені більше не нівелюються і необов'язково проходять перпендикулярно один до одного.

Перевірка точності вимірювального інструмента

Фактори, що впливають на точність

Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні перепади, що спостерігаються в міру віддалення від грунту, можуть спричиняти відхилення лазерного променя.

Щоб звести до мінімуму теплові впливи від тепла, що піднімається від підлоги, рекомендується встановити вимірювальний інструмент на штатив. Крім того, за можливістю вимірювальний інструмент треба встановлювати в центрі робочої ділянки.

Поряд із зовнішніми умовами також і специфічні для інструменту умови (напр., струси або сильні удари) можуть призводити до відхилень. З цієї причини кожного разу перед початком роботи перевіряйте точність нівелювання.

162 | Українська

Перевіряйте спочатку точність висоти і точність нівелювання горизонтальної лазерної лінії, а потім точність нівелювання вертикальної лазерної лінії. Якщо під час однієї з перевірок вимірювальний інструмент перевищить максимально допустиме відхилення, його треба віднести на ремонт до майстерні Bosch.

Перевірка точності горизонтальної лінії по висоті

Для перевірки Вам на твердому грунті потрібна вільна вимірювальна ділянка довжиною 5 м між двома стінами А і В.

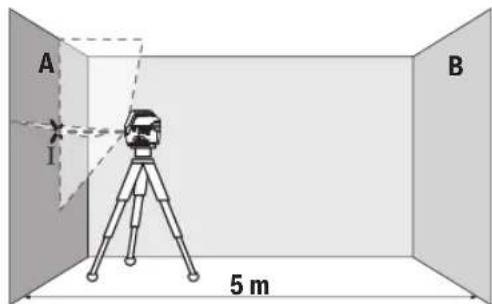

– Встановіть вимірювальний прилад коло стіни А на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний інструмент. Увімкніть режим роботи з перехресними лініями з автоматичним нівелюванням.

– Спрямуйте лазер на ближчу стіну А та дайте йому нівелюватися. Позначте середину точки, в якій лазерні лінії перехрещуються на стіні (точка I).

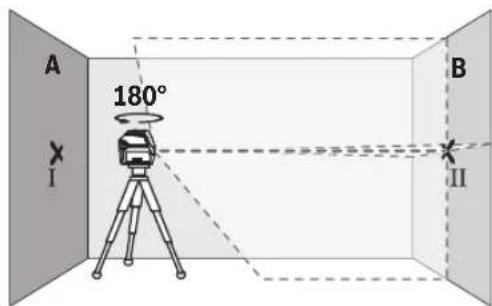

– Поверніть вимірювальний прилад на 180°, дайте йому нівелюватися і позначте точку, в якій лазерні лінії перехрещуються на протилежній стіні В (точка II).

– Розташуйте вимірювальний прилад, не повертаючи його, коло стіни В, увімкніть його та дайте йому нівелюватися.

– Вирівняйте вимірювальний інструмент по висоті таким чином (за допомогою штатива або підмостивши що- небудь під нього), щоб точка, в якій перехрещуються лазерні лінії, точно потрапляла на позначену раніше точку II на стіні В.

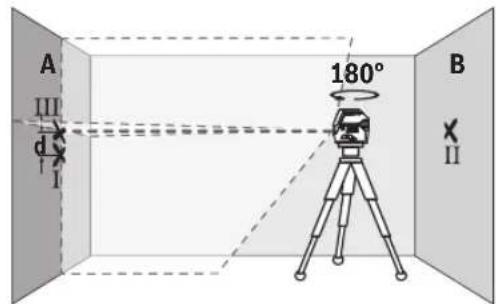

– Поверніть вимірювальний прилад на 180°, не змінюючи його висоти. Спрямуйте його на стіну А таким чином, щоб вертикальна лазерна лінія проходила через раніше позначену точку I. Дайте вимірювальному приладу нівелюватися і позначте точку на стіні А, в якій перехрещуються лазерні лінії (точка III).

– Різниця d між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального інструмента по висоті.

На ділянці 2 × 5 м = 10 м максимально допустиме відхилення становить:

10 м × ±0,3 мм/м = ±3 мм. Таким чином, різниця д між точками I i III може складати максимум 3 мм.

Перевірка точності нівелювання горизонтальної лінії

Для перевірки потрібна вільна ділянка прибл. 5 × 5 м.

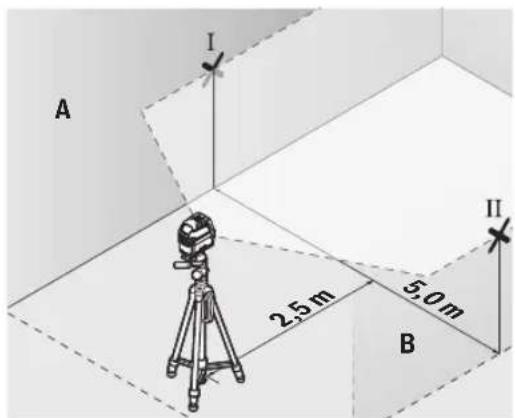

– Встановіть вимірювальний інструмент посередині між стінами А і В на штативі або поставте його на тверду, рівну поверхню. Виберіть горизонтальний лінійний режим з автоматичним нівелюванням і дайте вимірювальному інструменту нівелюватися.

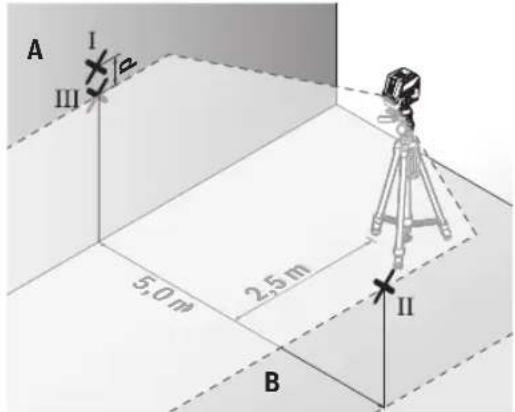

– Позначте на обох стінах на відстані 2,5 м від вимірювального інструмента середину лазерної лінії (точка I на стіні А і точка II на стіні В).

– Встановіть обернений на 180° вимірювальний інструмент на відстані 5 м и і дайте йому самонівелюватися.
– Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб середина лазерної лінії точно потрапляла на позначену раніше точку II на стіні В.
– Позначте на стіні А середину лазерної лінії як точку III (вертикально над точкою I або під нею).
– Різниця d між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального інструмента від горизонталі.

На ділянці 2 × 5 м = 10 м максимально допустиме відхилення становить:

10 м × ±0,3 мм/м = ±3 мм. Таким чином, різниця д між точками I i III може складати максимум 3 мм.

Перевірка точності нівелювання вертикальної лінії

Для перевірки Вам потрібний дверний проріз, в якому з обох боків від дверей є мін. 2,5 м (на твердому грунті).

– Встановіть вимірювальний інструмент на відстані 2,5 м від дверного прорізу на тверду, рівну поверхню (не на штатив). Виберіть вертикальний лінійний режим з автоматичним нівелюванням. Направте лазерні лінії

на дверний проріз і дайте вимірювальному приладу самонівелюватися.

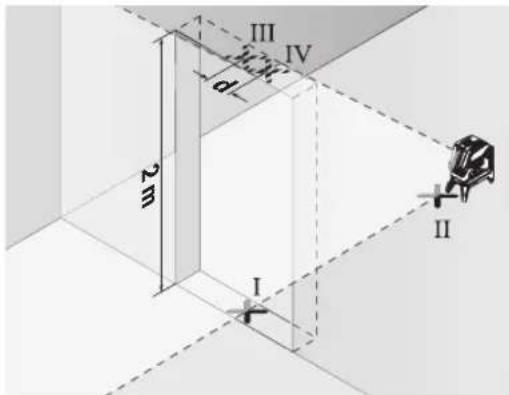

– Позначте середину вертикальної лазерної лінії на підлозі у дверному прорізі (точка I), на відстані 5 м з іншого боку дверного прорізу (точка II), а також з верхнього краю дверного прорізу (точка III).

– Поверніть вимірювальний прилад на 180° і поставте його з іншого боку дверного прорізу прямо поза точкою II. Дайте вимірювальному приладу нівелюватися і спрямуйте вертикальну лазерну лінію таким чином, щоб її середина проходила точно через точку I i II.
– Позначте середину лазерної лінії на верхньому краї дверного прорізу в якості точки IV.
– Різниця d між двома позначеними точками III і IV – це фактичне відхилення вимірювального інструмента від вертикалі.
– Поміряйте висоту дверного прорізу.

Підрахуйте максимально допустиме відхилення наступним чином:

подвійна висота дверного прорізу × 0,3 мм/м

Приклад: При висоті дверного прорізу 2 м максимальне відхилення повинно складати

2 × 2 м × ± 0,3 мм/м = ± 1,2 мм. Точки III i IV повинні, таким чином, знаходитись на максимальній відстані 1,2 мм одна від одної.

Перевірка точності виска

Для перевірки на твердому грунті потрібна вільна вимірювальна ділянка висотою прибл. 5 м між підлогою і стелею.

- Монтуйте вимірювальний інструмент на поворотне кріплення (14) і встановіть його на підлогу. Виберіть точковий режим і дайте вимірювальному інструменту нівелюватися.

– Позначте середину верхньої лазерної точки на стелі (точка I). Позначте, крім того, середину нижньої лазерної точки на підлозі (точка II).

– Розверніть вимірювальний інструмент на 180°. Розташуйте його так, щоб середина нижньої лазерної точки знаходилася на раніше позначеній точці II. Дайте вимірювальному інструменту нівелюватися. Позначте середину верхної лазерної точки (точка III).
- Різниця d між двома позначеними точками I i III – це фактичне відхилення вимірювального інструмента від вертикалі.

Підрахуйте максимально допустиме відхилення наступним чином:

подвійна відстань між підлогою і стелею × 0,7 мм/м

Приклад: При відстані між підлогою і стелею 5 м максимальне відхилення

повинно складати 2 × 5 м × ±0,7 мм/м = ±7 мм. Точки I i III повинні, таким чином, знаходитись на максимальній відстані 7 мм одна від одної.

Вказівки щодо роботи

▶ Для позначення завжди використовуйте середину лазерної точки або лазерної лінії. Розмір лазерної точки/лазерної лінії змінюється в залежності від відстані.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний інструмент гніздом під штатив 1/4" (10) на різьбу штатива (23) або звичайного фотоштатива. Для закріплення на звичайному будівельному штативі використовуйте гніздо під штатив 5/8" (11). Зафіксуйте вимірювальний інструмент кріпильним гвинтом штатива.

Грубо вирівняйте штатив, перш ніж вмикати вимірювальний прилад.

Фіксація за допомогою універсального кріплення (приладдя) (див. мал. G)

За допомогою універсального кріплення (19) можна закріпити вимірювальний інструмент, наприклад, на вертикальних поверхнях або матеріалах, що намагнічуються. Універсальне кріплення також можна використовувати в якості підставки. Воно полегшує вирівнювання вимірювального інструмента по висоті.

Прикріплюючи приладдя до поверхонь, тримайте пальці подалі від задньої частини магнітного приладдя. Ваші пальці можуть защемитися внаслідок сильного притягування магнітів.

Грубо вирівняйте універсальне кріплення (19), перш ніж вмикати вимірювальний інструмент.

Роботи з візирною маркою (див. мал. G)

Візирний щит (20) покращує видимість лазерного променю при несприятливих умовах та на великих відстанях.

Поверхня візирного щита (20), що віддзеркалює, покращує видимість лазерної лінії, через прозору поверхню лазерну лінію також видно з тильного боку візирного щита.

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому світло лазера здається для очей світлішим.

He використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання.
He використовуйте окуляри для роботи з лазером (приладя) як концезахисні окуляри та не вдягайте їх, коли ви знаходитесь за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів.

Приклади роботи (див. мал. B2-F2, G i H)

Приклади для таких можливостей застосування вимірювального приладу Ви знайдете на сторінках з малюнками.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Завжди тримайте вимірювальний прилад в чистоті.

Не занурюйте вимірювальний прилад у воду або інші рідини.

Витирайте забруднення вологою м'якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників.

Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоіть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте вимірювальні інструменти і батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство вимірювальні інструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЕС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Қазақ

(23) Статив (ВТ 150) ^a)

(24) Телескопска прачка (ВТ 350) ^a)

(25) Заштитна чанта ^a)

Тел./факс: [phone]

Mo6.: 070 595 888

Д.П.Т.У "РОЖКА"
