GCL 2-15 G Professional - Indicator laser BOSCH - Manual de utilizare gratuit

Tip produs	Indicator laser / Laser puncte și linii
Marcă și model	Bosch GCL 2-15 G Professional
Dimensiuni (cu suport pivotant)	132 × 81 × 163 mm
Dimensiuni (fără suport pivotant)	112 × 55 × 106 mm
Greutate (conform EPTA)	0,49 kg
Alimentare	3 baterii AA 1,5 V (LR6)
Autonomie (mod puncte)	până la 22 h
Autonomie (mod linii încrucișate)	8 h
Rază linie laser	15 m
Precizie de nivelare (linii)	±0,3 mm/m
Precizie de nivelare (puncte)	±0,7 mm/m
Plajă de auto-nivelare	±4°
Durate de nivelare	< 4 s
Clasă laser	2
Tip și culoare fascicul	Linie roșie < 1 mW, 630–650 nm; Punct roșu < 1 mW
Temperatură de funcționare	-10 °C până la +50 °C
Grad de protecție	IP54 (anti-praf și stropi)
Racord trepied	1/4" și 5/8"
Funcții principale	Proiecție linii orizontale și verticale, puncte de plumb sus/jos, moduri puncte, linii, încrucișate
Întreținere și curățare	Curățați cu o cârpă moale și umedă; nu utilizați solvenți
Siguranță	Nu priviți fasciculul laser; clasa 2; oprire automată după 120 min
Accesorii incluse	Suport pivotant RM 1, țintă laser, husă de protecție, baterii
Piese de schimb și reparabilitate	Service post-vânzare Bosch: www.bosch-pt.com; piese disponibile

Întrebări frecvente - GCL 2-15 G Professional BOSCH

Cum se schimbă bateriile la Bosch GCL 2-15 G Professional?

Apăsați pe blocajul (7) pentru a deschide capacul compartimentului bateriilor (6). Introduceți 3 baterii AA (LR6) respectând polaritatea indicată. Înlocuiți întotdeauna toate bateriile în același timp și utilizați baterii de aceeași marcă și capacitate.

Cum se utilizează nivelarea automată?

Puneți comutatorul Pornit/Oprit (9) în poziția 'Pornit' (nivelare automată). Aparatul se nivelează automat dacă înclinarea nu depășește ±4°. Liniile laser clipesc rapid dacă nivelarea nu este posibilă; plasați aparatul pe o suprafață mai orizontală.

Ce trebuie făcut dacă liniile laser clipesc rapid?

O clipire rapidă indică faptul că aparatul este în afara plajei de auto-nivelare (±4°). Plasați aparatul pe o suprafață mai stabilă și orizontală, sau utilizați modul cu unitatea pendulară blocată pentru o utilizare înclinată.

Care este precizia de nivelare a GCL 2-15 G?

Precizia este de ±0,3 mm/m pentru liniile laser și de ±0,7 mm/m pentru punctele laser, în condiții ambientale normale (20-25°C). Variațiile de temperatură sau șocurile pot afecta precizia.

Se poate utiliza aparatul în exterior?

Da, aparatul este conceput pentru utilizare în interior și exterior. Raza poate fi redusă în caz de luminozitate puternică (expunere directă la soare). Utilizați ținta laser sau ochelarii de vedere pentru a îmbunătăți vizibilitatea.

Cum se dezactivează oprirea automată?

Mențineți apăsată tasta Mod linie laser (5) timp de cel puțin 3 secunde. Liniile laser clipesc scurt pentru confirmare. Pentru reactivare, opriți și apoi porniți din nou aparatul.

Ce accesorii sunt disponibile pentru acest laser?

Accesoriile includ: suport pivotant RM 1, țintă laser, ochelari de vedere, trepied BT 150, tijă telescopică BT 350, suport universal BM 1, clemă pentru tavan, husă de protecție. Consultați site-ul Bosch pentru gama completă.

Cum se curăță aparatul de măsură?

Utilizați o cârpă moale și umedă pentru a curăța aparatul. Nu scufundați în apă și nu utilizați detergenți sau solvenți. Curățați regulat zona din jurul deschiderii laserului.

Ce trebuie făcut dacă laserul nu se aprinde?

Verificați mai întâi bateriile: înlocuiți-le cu baterii noi. Asigurați-vă că comutatorul Pornit/Oprit este în poziția corectă. Dacă problema persistă, contactați serviciul post-vânzare Bosch.

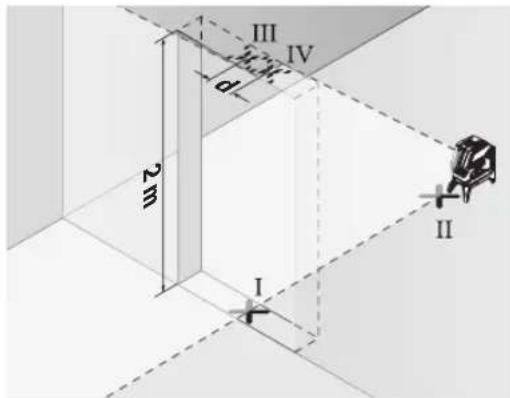

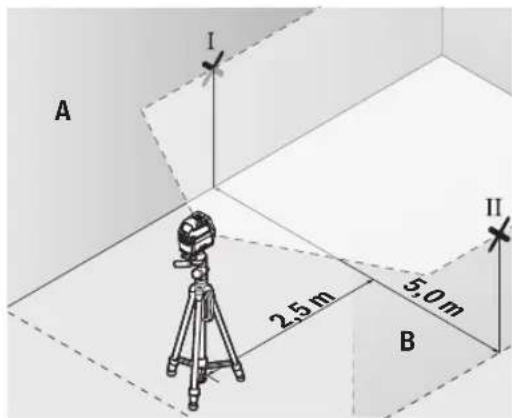

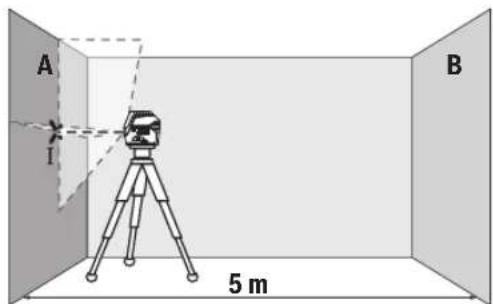

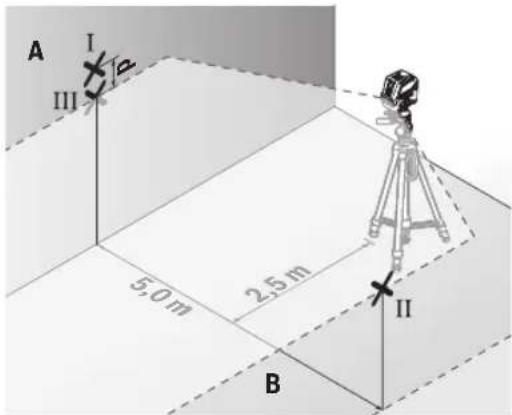

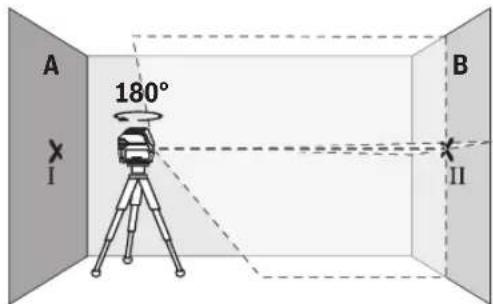

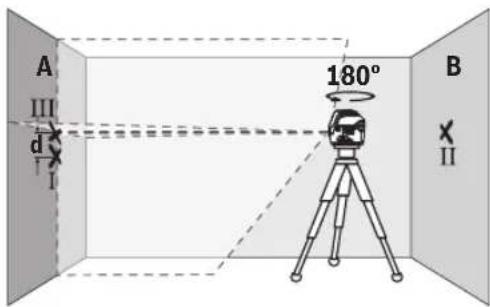

Cum se verifică precizia aparatului?

Efectuați verificările descrise în manual: test de înălțime a liniei orizontale la 5 m, test de nivelare orizontală, test de linie verticală și test de plumb. Abaterile maxime admisibile sunt date în funcție de distanță. În caz de depășire, trimiteți aparatul pentru reparație la Bosch.

MANUAL DE UTILIZARE GCL 2-15 G Professional BOSCH

Română ...... Pagina 184

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor

instrucțiuni, dispositivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  In cazul in care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.

▶ Nu aduceți modificări echipamentului laser.

Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.

Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.

Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi

inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

Nu aduce aparatul de măsură și accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Magneții aparatului de măsură și ai accesoriiilor generează un câmp care poate perturba funcționarea implanturilor și aparatelor medicale.

▶ Tineți aparatul de măsură și accesoriiile magnetice la distanță față de suporturile magnetice de date și aparatele sensibile la câmpurile magnetice. Prin efectul magneților aparatului de măsură și ai accesoriiilor se poate ajunge la pierderi ireversibile de date.

Descrierea produsului și a performantelor sale

Tineți cont de ilustrațiile din sectiunea anterioară a instrucțiunilor de utilizare.

Utilizarea conform destinatiei

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale, precum și de puncte pe direcția normalei.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Acest produs este un produs laser destinat consumatorilor și este în conformitate cu standardul EN 50689.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Orificiu de ieşire a liniei laser
(2) Indicator privind descărcarea bateriilor
(3) Indicator blocare pendul
(4) Tastă pentru modul de funcționare Punct laser
(5) Tastă pentru modul de funcționare Linie laser
(6) Capacul compartimentului pentru baterii
(7) Dispozitiv de blocare a capacului compartimentului pentru baterii
(8) Canelură de ghidare
(9) Comutator de pornire/oprire
(10) Orificiu de 1/4" de prindere pe stativ
(11) Orificiu de 5/8" de prindere pe stativ
(12) Număr de serie
(13) Plăcută de avertizare laser
(14) Suport rotativ (RM 1)
(15) Şină de ghidare
(16) Gaură longitudinală de fixare
(17) Magnet
(18) Clemă de prindere pe tavan ^a)
(19) Suport universal (BM 1) ^a)
(20) Panou de vizare laser ^a)
(21) Valiză ^a)
(22) Insertie ^a)
(23) Stativ (BT 150) ^a)
(24) Bară telescopică (BT 350) ^a)
(25) Husă de protectie ^a)
(26) Ochelari pentru laser ^a)

a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.

Date tehnice

Nivelă laser cu puncte și linii GCL 2-15 GCL 2-15 G
Număr de identificare	3 601 K66 E.. 3 601 K66 J..
Zonă de lucru ^A)
– Linie laser 15 m 15 m
– Punct laser în sus 10 m 10 m
– Punct laser în jos 10 m 10 m
Precizie de nivelare ^B)(C)
– Linii laser ±0,3 mm/m ±0,3 mm/m
– Puncte laser ±0,7 mm/m ±0,7 mm/m
Domeniu normal de autonivelare ±4° ±4°
Timp normal de nivelare < 4 s < 4 s
Temperatură de functionare -10°C ... +50°C	-10°C ... +50°C
Temperatură de depozitare	-20°C ... +70°C	-20°C ... +70°C
Înălțime maximă de lucru deasupra înălțimii de referință	2000 m	2000 m

186 | Română

Nivelă laser cu puncte și linii GCL 2-15 GCL 2-15 G

Umiditate atmosferică relativă maximă 90% 90%
Gradul de murdărie conformIEC 61010-1	2^D)	2^D)
Clasa laser 2 2
Linie laser
- Tip laser < 1 mW, 630–650 nm < 10 mW, 500–540 nm
- Culoarea fasciculului laser Roșu Verde
- C_6 1 10
- Divergență 0,5 mrad (unghi de 360 de grade) 50 × 10 mrad (unghi de 360 de grade)
Punct laser
- Tip laser < 1 mW, 630–650 nm < 1 mW, 630–650 nm
- Culoarea fasciculului laser Roșu	Roșu
- C_6 1 1
- Divergență 0,8 mrad (unghi de 360 de grade)	0,8 mrad (unghi de 360 de grade)
Orificiu de prindere pe stativ	1/4", 5/8"	1/4", 5/8"
Baterii	3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Durată de funcționare în modul de funcționare ^9)
- Mod cu linii în cruce și puncte	6 h	6 h
- Mod cu linii în cruce	8 h	8 h
- Mod cu linii și puncte	12 h 10 h
- Mod cu linii	16 h 12 h
- Modul cu puncte	22 h 22 h
Greutate conform EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Dimensiuni (lungime × lățime × înălțime)
- fără suport rotativ	112 × 55 × 106 mm	112 × 55 × 106 mm
- cu suport rotativ	132 × 81 × 163 mm	132 × 81 × 163 mm
Tip de protecție	IP54 (protecție împotriva prafului și a stropilor de apă)	IP54 (protecție împotriva prafului și a stropilor de apă)

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).
B) la 20-25°C
C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.
D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.

Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (12) de pe plăcuța cu date tehnice.

Montarea

Montarea/Înlocuirea bateriilor

Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.

Pentru deschiderea compartimentului pentru baterii (6) apăsați dispozitivul de blocare (7) și deschideți capacul compartimentului pentru baterii. Introduceți bateriile.

Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.

Dacă bateriile sunt descărcate, indicatorul privind descărcarea bateriilor (2) se aprinde intermitent în verde. În

plus, liniile laser se aprind intermitent timp de aproximativ 5 secunde la intervale de 10 minute. După prima aprindere intermitentă, aparatul de măsură va mai putea fi utilizat pentru încă aproximativ 1 oră. Când bateriile s-au descărcat complet, liniile laser se mai aprind intermitent o dată, iar apoi aparatul se deconectează automat. Înlocuți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marca și capacitate.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.

Lucrul cu suportul rotativ RM 1 (consultă imaginile A1-A3)

Cu ajutorul suportului rotativ (14) poți roti aparatul de măsură la 360° în jurul unui punct central, întotdeauna vizibil, pe direcția normalei. Astfel, liniile laser pot fi trasate fără a modifica poziția aparatului de măsură.

Aşezati aparatul de măsură cu canalul de ghidare (8) pe șina de ghidare (15) a suportului rotativ (14) și împingeți aparatul de măsură pe platformă până la opritor. Pentru desprindere, trageți aparatul de măsură de pe suportul rotativ, în direcția opusă.

Posibilități de poziționare a suportului rotativ:

• în poziție verticală, pe o suprafață plană,
• înşurubat pe o suprafață verticală,
• fixată cu clema de prindere pe tavan (18) pe șipci pentru tavan metalice,
• cu ajutorul magnetilor (17) pe suprafete metalice.

Atunci când fixezi accesoriiul pe suprafete, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magneților.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 189). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.

Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură”, Pagina 189).

▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Pornirea/Oprirea

Pentru conectarea aparatului de măsură, împinge comutatorul de pornire/oprire (9) în poziția On (pentru lucrul cu dispozitivul de blocare a pendulului) sau în poziția On (pentru lucrul cu sistemul de nivelare automată). Aparatul de măsură emite, imediat după conectare, linii laser prin orificiile de ieșire (1).

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (9) în poziția Off. La deconectare, pendulul va fi blocat.

Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

În cazul depășirii temperaturii de funcționare maxime admise de 50 °C, se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

Deconectarea automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, aparatul de măsură se deconectează automat pentru a menaja bateriile.

Pentru a reconecta aparatul de măsură după deconectarea automată, puteți împinge întrerupătorul pornit/oprit (9) mai întâi în poziția „Off”, iar apoi reconectați aparatul de măsură sau puteți apăsa o dată tasta pentru modul de funcționare Punct laser (4) sau tasta pentru modul de funcționare Linie laser (5).

Dezactivarea temporară a deconectării automate

Pentru a dezactiva deconectarea automată, mențineți apăsată tasta pentru modul de funcționare Linie laser (5) (cu aparatul de măsură conectat) timp de cel puțin 3 secunde. După dezactivarea funcției de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare.

Observație: Dacă temperatura de lucru depășește 45 °C, deconectarea automată nu mai poate fi dezactivată. Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Reglarea modului de funcționare

Aparatul de măsură dispune de mai multe moduri de funcționare între care se poate comuta în orice moment:

• Mod cu linii în cruce și puncte: Aparatul de măsură generează o linie laser orizontală și alta verticală îndreptată spre înainte cât și câte un punct laser vertical în sus și altul în jos. Liniile laser se încrucișează în unghi de 90°.
• Modul cu linii orizontale: Aparatul de măsură generează o linie laser orizontală îndreptată spre înainte.

- Modul cu linii verticale: Aparatul de măsură generează o linie laser verticală îndreptată spre înainte. La poziționarea aparatului de măsură într-o încăpere, linia laser verticală va apărea pe plafon, deasupra punctului laser superior. La poziționarea aparatului de măsură direct pe perete, linia laser verticală va genera o linie laser aproape complet circulară (linie la 360°).

- Mod cu puncte: Aparatul de măsură generează câte un punct laser vertical în sus și altul în jos.

188 | Română

Toate modurile de funcționare, cu excepția modului de puncte, pot fi selectate atât cu nivelarea automată, cât și cu blocarea pendulului.

Lucrul cu funcția de nivelare automată

Ordinea etapelor de lucru Modul cu linii		orizontale	Modul cu linii verticale	Modul cu puncte	Indicator blocare pendul (3)	Imaginea
Comutator de pornire/oprire (9) în poziția		●●●			☐	B1
		Mod cu linii în cruce			☐
	Apăsați o dată tasta pentru modul de funcționare Linie laser (5)	●-●			☐	C1
	Apăsați de 2 ori tasta pentru modul de funcționare Linie laser (5)	-●●			☐	D1
	Apăsați de 3 ori tasta pentru modul de funcționare Linie laser (5)	--●			☐	E1
	Apăsați de 4 ori tasta pentru modul de funcționare Linie laser (5)	●●●			☐	B1
		Mod cu linii în cruce			☐

Modul cu puncte poate activat sau dezactivat indiferent de setarea modului cu linii:

Dacă aparatul de măsură se află în afara domeniului de autonivelare, liniile laser și/sau punctele laser se aprind intermitent în cadență rapidă.

Dacă, în timpul lucrului cu sistemul de nivelare automată comuți pe modul „Lucru cu dispozitivul de blocare a

pendulului" (comutatorul de pornire/oprire (9) în poziția On), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod.

Lucrul cu dispozitivul de blocare a pendulului

Ordinea etapelor de lucru Modul cu linii		orizontale	Modul cu linii verticale	Modul cu puncte	Indicator blocare pendul (3)		Imaginea
Comutator de pornire/oprire (9) în poziția			linii în cruce			Roșu	F1
[YWEC]	Apăsați o dată tasta pentru modul de funcționare Linie laser (5)					Roșu
					[XKCS]	Roșu
		Mod cu linii în cruce			[XZYH]	Roșu	F1

În modul de „Lucru cu blocarea pendulului”, liniile laser se aprind intermitent și permanent în cadență lentă.

Dacă, în timpul lucrului cu dispozitivul de blocare a pendulului comuți pe modul „Lucru cu sistemul de nivelare automată” (comutatorul de pornire/oprire (9) în poziția

On), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod.

Nivelarea automată

Lucrul cu nivelarea automată (consultați imaginile B1-E1)

Aşezati aparatul de măsură pe o suprafață orizontală, tare, sau fixați-l pe suportul rotativ (14).

Pentru lucrul cu nivelare automată, împingeți comutatorul de pornire/oprire (9) în poziția „ în”.

Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât

fasciculele laser nu se mai aprind intermitent, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafața de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, fasciculele laser se vor aprinde intermitent și în cadență rapidă.

În acest caz, așază în poziție orizontală aparatul de măsură și așteaptă să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidații sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu dispozitivul de blocare a pendulului (consultă imaginea F1)

Pentru lucrul cu dispozitivul de blocare a pendulului, împinge comutatorul de pornire/oprire (9) în poziția „on”.

Indicatorul dispozitivului de blocare a pendulului (3) se aprinde cu iluminare de culoare roşie, iar liniile laser se aprind intermitent în cadență lentă.

În timpul lucrului cu dispozitivul de blocare a pendulului, nivelarea automată este dezactivată. Poți ține aparatul de măsură în mână sau îl poți așeza pe un suport înclinat.

Fasciculele laser nu vor mai fi nivelate și nu vor mai fi neapărat perpendicularare unele în raport cu celelalte.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Pentru a minimiza influențele termice cauzate de căldura care se ridică de pe podea, este recomandat ca aparatul de măsură să fie utilizat pe un stativ. În afară de aceasta, așază, pe cât posibil, aparatul de măsură în centrul suprafeței de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verificați întotdeauna mai întâi precizia pe înălțime, precum și precizie de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

Verificarea preciziei pe înălțime a liniei orizontale

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montați aparatul de măsură aproape de peretele A, pe un stativ, sau așezați-I pe o suprafață fermă, plană. Conectați aparatul de măsură. Selectați liniile în cruce cu ajutorul nivelării automate.

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

- Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).

- Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

190 | Română

• Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-I pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m, abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare, este necesară o suprafață de aproximativ 5 × 5 m.
- Montați aparatul de măsură pe mijloc între pereții A și B, pe un stativ, sau așezați-l pe o suprafață fermă, plană. Selectați modulul cu linii orizontale cu ajutorul nivelării automate și lăsați aparatul de măsură să se niveleze.

- Marcați la o distanță de 2,5 m față de aparatul de măsură, pe ambii pereți, punctul central al liniei laser (punctul I de pe peretele A și punctul II de pe peretele B).

• Mențineți aparatul de măsură rotit la 180° la o distanță de 5 m și lăsați-l să se niveleze.
• Îndreptați aparatul de măsură pe înălțime (cu ajutorul stativului sau, dacă este necesar, al unui suport) astfel încât centrul liniei laser să se suprapună cu precizie peste punctul II marcat pe peretele B.
• Marcați pe peretele A centrul liniei laser cu notația de punct III (vertical deasupra, respectiv dedesubtul punctului I).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă de la poziția orizontală a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

- Asezați aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață tare, plană (nu pe un stativ). Selectați modul cu linii verticale cu ajutorul nivelării automate. Îndreptați linia laser spre golul de ușă și lăsați aparatul de măsură să se nivelez.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

• Rotiți aparatul de măsură la 180° și reglați-I pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.
• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsurati înălțimea golului de ușă.

Abaterea maximă admisă se calculează după cum urmează: dublul înălțimii golului de ușă × 0,3 mm/m De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de

2 × 2 m × ±0,3 mm/m = ±1,2 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

Verificarea preciziei liniei verticale

Pentru verificare, este necesar un tronson de măsurare liber pe o fundație cu o distanță de aproximativ 5 m între podea și plafon.

- Montați aparatul de măsură pe suportul rotativ (14) și așezați-l pe podea. Alegeți modul cu puncte și lăsați aparatul de măsură să se niveleze.

- Marcați centrul punctului laser superior pe plafon (punctul I). Marcați, de asemenea, centrul punctului laser inferior pe podea (punctul II).

• Rotiți aparatul de măsură la 180°. Poziționați-l astfel încât centrul punctului laser inferior să se afle deasupra punctului II. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser superior (punctul III).
• Diferența d dintre punctele I și III marcate pe plafon reprezintă abaterea efectivă a aparatului de măsură pe verticală.

Abaterea maximă admisă se calculează după cum urmează: dublul distanței dintre podea și plafon × 0,7 mm/m. De exemplu: La o distanță dintre podea și plafon de 5 m, abaterea maximă trebuie să fie de

2 × 5 m × ±0,7 mm/m = ±7 mm. În consecință, între punctele I și III trebuie să existe o diferență de cel mult 7 mm.

Instrucțiuni de lucru

Utilizați întotdeauna numai centrul punctului laser, respectiv liniei laser pentru a efectua marcaje.

Dimensiunea punctului laser, respectiv lățimea liniei laser se modifică în funcție de distanță.

Lucrul cu stativul (accesoriu)

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Puneti aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (10) pe filetul stativului (23) sau pe filetul unui stativ foto uzual din comerț. Pentru fixarea pe un stativ pentru constructii uzual, utilizați orificiul de 5/8" de prindere pe stativ (11). Fixați prin înșurubare aparatul de măsură cu şurubul de fixare al stativului.

Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Cu ajutorul suportului universal (19) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale sau pe materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și facilitează reglarea pe înălțime a aparatului de măsură.

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a

accesoriului magnetic. Îti poti prinde degetele din cauza fortei de tractiune puternice a magnetilor.

Aliniați brut suportul universal (19) înainte de a porni aparatul de măsură.

Lucrul cu panoul de vizare laser (consultați imaginea G)

Panoul de vizare laser (20) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Suprafața reflectorizantă a panoului de vizare laser (20) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Ochelari pentru laser (accesoriu)

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc perceția culorilor.

Exemple de lucru (consultați imaginile B2–F2, G și H)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide. Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folositi detergenti sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepăratați scamele.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.
