Produkttyp	Laserpekare / Laserpunkter och linjer
Märke och modell	Bosch GCL 2-15 G Professional
Mått (med vridbart fäste)	132 × 81 × 163 mm
Mått (utan vridbart fäste)	112 × 55 × 106 mm
Vikt (enligt EPTA)	0,49 kg
Strömförsörjning	3 st AA-batterier 1,5 V (LR6)
Drifttid (punkter)	upp till 22 h
Drifttid (korslinjer)	8 h
Räckvidd laserlinje	15 m
Nivelleringsprecision (linjer)	±0,3 mm/m
Nivelleringsprecision (punkter)	±0,7 mm/m
Självnivelleringsområde	±4°
Nivelleringstid	< 4 s
Laserklass	2
Stråltyp och färg	Röd linje < 1 mW, 630–650 nm; Röd punkt < 1 mW
Driftstemperatur	-10 °C till +50 °C
Kapslingsklass	IP54 (damm- och stänkskyddad)
Stativanslutning	1/4" och 5/8"
Huvudfunktioner	Projektering av horisontella och vertikala linjer, lodpunkter upp/ner, punkt-, linje- och korslinjelägen
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa; använd inte lösningsmedel
Säkerhet	Titta inte in i laserstrålen; klass 2; automatisk avstängning efter 120 min
Medföljande tillbehör	Vridbart fäste RM 1, lasermåltavla, skyddsfodral, batterier
Reservdelar och reparerbarhet	Bosch kundservice: www.bosch-pt.com; reservdelar finns

Vanliga frågor - GCL 2-15 G Professional BOSCH

Hur byter man batterierna på Bosch GCL 2-15 G Professional?

Tryck på spärren (7) för att öppna batterifackets lock (6). Sätt i 3 AA-batterier (LR6) med rätt polaritet. Byt alltid alla batterier samtidigt och använd batterier av samma märke och kapacitet.

Hur använder man självnivelleringen?

Ställ strömbrytaren (9) på 'På' (självnivellering). Enheten nivellerar automatiskt om lutningen inte överstiger ±4°. Laserlinjerna blinkar snabbt om nivellering inte är möjlig; placera då enheten på en mer horisontell yta.

Vad gör man om laserlinjerna blinkar snabbt?

Snabb blinkning innebär att enheten är utanför självnivelleringsområdet (±4°). Placera enheten på en stabilare och horisontell yta, eller använd läget med låst pendelenhet för lutande användning.

Vilken nivelleringsprecision har GCL 2-15 G?

Precisionen är ±0,3 mm/m för laserlinjer och ±0,7 mm/m för laserpunkter vid normala omgivningsförhållanden (20-25°C). Temperaturvariationer eller stötar kan påverka precisionen.

Kan man använda enheten utomhus?

Ja, enheten är designad för användning inom- och utomhus. Räckvidden kan minska vid starkt ljus (direkt solljus). Använd lasermåltavlan eller visirglasögon för bättre synlighet.

Hur stänger man av den automatiska avstängningen?

Håll ner knappen Laserlinjeläge (5) i minst 3 sekunder. Laserlinjerna blinkar kort för att bekräfta. För att återaktivera, stäng av och sätt på enheten igen.

Vilka tillbehör finns till denna laser?

Tillbehören inkluderar: vridbart fäste RM 1, lasermåltavla, visirglasögon, stativ BT 150, teleskopstång BT 350, universalhållare BM 1, takklämma, skyddsfodral. Se Bosch webbplats för komplett sortiment.

Hur rengör man mätinstrumentet?

Använd en mjuk, fuktig trasa för att rengöra enheten. Sänk inte ner den i vatten och använd inte rengöringsmedel eller lösningsmedel. Rengör regelbundet området runt laseröppningen.

Vad gör man om lasern inte tänds?

Kontrollera först batterierna: byt ut dem mot nya. Se till att strömbrytaren är i rätt läge. Om problemet kvarstår, kontakta Bosch kundservice.

Hur kontrollerar man enhetens precision?

Utför de kontroller som beskrivs i bruksanvisningen: test av horisontell linjehöjd på 5 m, test av horisontell nivellering, test av vertikal linje och lodtest. Maximalt tillåtna avvikelser anges beroende på avstånd. Om avvikelsen överskrids, låt Bosch reparera enheten.

BRUKSANVISNING GCL 2-15 G Professional BOSCH

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande

instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laservarningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen.

Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen.
  Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
  Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
  Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
  Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.
  Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte mätinstrumentet och de magnetiska tillbehören i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magneterna i mätinstrumentet och dess tillbehör skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll mätinstrumentet och de magnetiska tillbehören på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna i mätinstrumentet och tillbehören kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Mätinstrumentet är avsett för framställning och kontroll av vågräta och lodräta linjer och lodpunkter.

Mätinstrumentet kan användas både inomhus och utomhus. Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgångsöppning laserstrålning

(2) Batterivarning
(3) Indikering pendellås
(4) Knapp för driftssätt Laserpunkt
(5) Knapp för driftssätt Laserlinje
(6) Batterifackets lock
(7) Spärr av batterifackets lock
(8) Styrspår
(9) På-/av-strömbrytare
(10) Stativfäste 1/4"
(11) Stativfäste 5/8"
(12) Serienummer
(13) Laservarningsskylt
(14) Vridfäste (RM 1)
(15) Styrskena

(16) Långsmalt infästningshål
(17) Magnet
(18) Takklämma ^a)
(19) Universell hållare (BM 1) ^a)
(20) Lasermåltavla ^a)
(21) Väska ^a)
(22) Inlägg ^a)
(23) Stativ (BT 150) ^a)
(24) Teleskopstång (BT 350) ^a)
(25) Skyddsficka ^a)
(26) Laserglasögon ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data
Punkt- och linjelaser GCL 2-15 GCL 2-15 G

Artikelnummer	3 601 K66 E.. 3 601 K66 J..
ArbetsområdeA)
– Laserlinje 15 m 15 m
– Laserpunkt uppåt 10 m 10 m
– Laserpunkt neråt 10 m 10 m
NivelleringsprecisionB)(C)
– Laserlinjer ±0,3 mm/m ±0,3 mm/m
– Laserpunkter ±0,7 mm/m ±0,7 mm/m
Självnivelleringsområde typiskt ±4° ±4°
Nivelleringstid typisk < 4 s < 4 s
Drifttemperatur -10 °C ... +50 °C -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C -20 °C ... +70 °C
Max. användningshöjd över referenshöjd	2000 m	2000 m
Relativ luftfuktighet max.	90 %	90 %
Nersmutsningsgrad enligt IEC 61010-1	2D)	2D)
Laserklass	2	2
Laserlinje
– Lasertyp	< 1 mW, 630–650 nm	< 10 mW, 500–540 nm
– Laserstrålens färg	Röd Grön
– C6	1	10
– Divergens	0,5 mrad (helvinkel)	50 × 10 mrad (helvinkel)
Laserpunkt
– Lasertyp	< 1 mW, 630–650 nm	< 1 mW, 630–650 nm
– Laserstrålens färg	Röd	Röd
– C6	1	1
– Divergens	0,8 mrad (helvinkel)	0,8 mrad (helvinkel)
Stativfäste	1/4", 5/8"	1/4", 5/8"

76 | Svensk

Punkt- och linjelaser GCL 2-15 GCL 2-15 G
Batterier 3 × 1,5 V LR6 (AA) 3 × 1,5 V LR6 (AA)

Drifttid vid driftsättB)
– Krysslinje- och punktdrift 6 h 6 h
– Krysslinjedrift 8 h 8 h
– Linje- och punktdrift 12 h 10 h
– Linjedrift 16 h 12 h
– Punktdrift 22 h 22 h
Vikt enligt EPTA-Procedure 01:2014 0,49 kg 0,49 kg
Mått (längd × bredd × höjd)
– utan vridfäste 112 × 55 × 106 mm 112 × 55 × 106 mm
– Med vridfäste 132 × 81 × 163 mm 132 × 81 × 163 mm
Skyddsklass IP54 (damm- och stänkvattenskyddad)	IP54 (damm- och stänkvattenskyddad)

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25°C
C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.
För entydig identifiering av ditt mätinstrument finns serienumret (12) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (6), tryck på arreteringen (7) och fäll upp locket. Sätt i batterierna.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Om batterierna börjar ta slut blinkar batterivarningslampan (2) grönt. Därutöver blinkar laserlinjerna i 5 sek. var 10:e minut. Mätinstrumentet kan användas i ytterligare 1 timme efter den första blinkningen.

Om batterierna blir tomma blinkar laserlinjerna ytterligare en gång innan den automatiska avstängningen.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

▶ Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Arbeta med vridfästet RM 1 (se bild A1-A3)

Med hjälp av vridplattformen (14) kan du vrida mätinstrumentet i 360° runt en central, alltid synlig lodpunkt. På så sätt kan laserlinjerna justeras in utan att mätinstrumentets position behöver ändras.

Sätt mätverkyget med spåret (8) på gejdern (15) på vridplattan (14) och skjut mätverktyget till anslag på plattan. För frånskiljning, dra mätverktyget i omvänd riktning från vridplattan.

Positioneringsmöjligheter för vridplattan:

- stående på en jämn yta,

• fastskruvad på en lodrät yta,
• med hjälp av takklämman (18) på taklister i metall
• med hjälp av magneterna (17) på metalliska ytor.

Håll fingrarna borta från baksidan av det magnetiska tillbehöret när du fäster tillbehöret på ytor. Genom magneternas starka dragkraft kan dina fingrar fastna.

Drift

Driftstart

▶ Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema

temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet“, Sidan 78). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.

▶ Undvik kraftiga stötar eller fall hos mätinstrumentet.

Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 78).

▶ Stäng av mätinstrumentet när du transporterar det.

Vid avstängning låser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För slå på mätinstrumentet, skjut på-/av-strömbrytaren (9) till position On (för arbete med pendellås) eller till position On (för arbete med nivelleringsautomatik). Efter

start skickar mätinstrumentet omedelbart laserlinjer ur utgångsöppningarna (1).

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

För urkoppling av mätinstrumentet, skjut strömbrytaren (9) till position Off. Vid avstängning läses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 50 °C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylnning är mätinstrumentet redo för drift och kan startas på nytt.

Om ingen knapp trycks in på mätinstrumentet på ca. 120 min slås mätinstrumentet av automatiskt för att skona batterierna.

För att starta mätverktyget igen efter den automatiska avstängningen kan antingen strömbrytaren (9) först skjutas till positionen "Off" och mätverktyget startas igen, eller så trycker du på knappen lasertyp (4) eller knappen för driftssätt laserlinje (5).

Avaktivera avstängningsautomatiken under tidsperioder För att avaktivera avstängningsautomatiken håller du knappen (5) intryckt i minst 3 sek. medan mätinstrumentet

är igång. Om avstängningsautomatiken är avstängd blinkar laserlinjerna kort för att bekräfta.

Anmärkning: Om driftstemperaturen överskrider 45 °C, kan avstängningsautomatiken inte längre avaktiveras.

För att aktivera den automatiska avstängningen, stäng av och slå på mätinstrumentet igen.

Ställa in driftstyp

Mätinstrumentet har flera olika driftstyper mellan vilka du kan växla när som helst:

• Krysslinje- och punktdrift: Mätverktyget skapar en vägrät och en lodrät laserlinje framåt och en lodrät laserpunkt uppåt och nedåt. Laserlinjerna korsas i 90°-vinkel.
• Linjedrift vågrät: Mätverktyget skapar en vågrät laserlinje framåt.
• Linjedrift lodrät: Mätverktyget skapar en lodrät laserlinje framåt. Vid en positionering av mätverktyget i rummet visas laserlinjen i taket ovanför den övre laserpunkten. Vid en positionering av mätverktyget direkt på väggen skapar den lodräta laserlinjen en nästan runtomgående laserlinje (360°-linje).
• Punktdrift: Mätverktyget skapar vardera en lodrät laserpunkt uppåt och nedåt.

Alla driftsätt utom punktdrift kan väljas med nivelleringsautomatik eller pendellås.

Arbete med nivelleringsautomatik

Stegens ordningsföljd Linjedrift		vågrät	Linjedrift lodrät	Punktdrift Indikering pendellås (3)	Bild
På-/av-strömbrytare (9) i position "n"		●●●			B1
		Krysslinjedrift
	Tryck 1× på knappen för driftssätt laserlinje (5)	●-●			C1
	Tryck 2× på knappen för driftssätt laserlinje (5)	-●●			D1
	Tryck 3× på knappen för driftssätt laserlinje (5)	--●			E1
	Tryck 4× på knappen för driftssätt laserlinje (5)	●●●			B1
		Krysslinjedrift
Oberoende av inställningen av linjedriften kan punktdriften aktiveras eller avaktiveras:
	Tryck 1× på knappen för driftssätt laserpunkt (4)	●/-●/--
	Tryck 2× på knappen för driftssätt laserpunkt (4)	●/-●/-●

Om mätverktyget befinner sig utanför självnivelleringsområdet blinkar laserlinjerna och/eller laserpunkterna snabbt.

Om du under arbetet med nivelleringsautomatiken skiftar till läget "Arbeta med pendellås (på-/av-strömbrytare (9) i position ☐n) aktiveras alltid den första kombinationsmöjligheten för detta läge.

78 | Svensk

Arbete med pendellås

Stegens ordningsföljd Linjedrift		vågrät	Linjedrift lodrät	Punktdrift Indikering pendellås (3)	Bild
På-/av-strömbrytare (9) i position "On"		●●-			F1
		Krysslinjedrift			[RKK64] Röd
	Tryck 1× på knappen för driftssätt laserlinje (5)	●--			[DAYS] Röd
	Tryck 2× på knappen för driftssätt laserlinje (5)	-●-			Röd
	Tryck 3× på knappen för driftssätt laserlinje (5)	●●-			[A4WS] Röd

I läget "Arbeten med pendellås" blinkar laserlinjerna permanent i långsam takt.

Om du under arbetet med pendellåset skiftar till läget "Arbeta med nivelleringsautomatik (på-/av-strömbrytare (9) i position (on) aktiveras alltid den första kombinationsmöjligheten för detta läge.

Nivelleringsautomatik

Arbete med nivelleringsautomatik (se bilder B1–E1)

Placera mätverktyget på ett vågrät, fast underlag eller fäst det på vridplattformen (14).

För arbeten med nivelleringsautomatik skjuter du strömbrytaren (9) till läge "n".

Nivelleringsautomatiken utjämnar ojämnheter inom självnivelleringsarbetet med ±4° automatiskt. Så snart laserstrålarna inte blinkar längre så är mätverktyget nivellerat.

Om automatisk nivellering inte är möjligt, t.ex. på grund av att mätinstrumentets yta avviker med mer än 4° från vägrät position, blinkar laserstrålarna i snabb takt.

Ställ i detta fall mätinstrumentet vågrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig inom självnivelleringsområdet på ±4° lyser laserstrålarna fast.

Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter ny nivellering, kontrollera laserlinjernas position i relation till referenspunkter för att undvika fel på grund av en förskjutning av mätverktyget.

Arbete med pendellås (se bild F1)

För arbeten med pendelarretering skjuter du på/avströmbrytaren (9) till läge "On". Indikeringen pendelarretering (3) lyser rött och laserlinjerna blinkar kontinuerligt i långsam takt.

Vid arbete med pendelarretering är nivelleringsautomatiken avständg. Du kan hålla mätinstrumentet i handen eller ställa det på ett lutande underlag. Laserstrålarna nivelleras inte längre och löper inte längre parallellt.

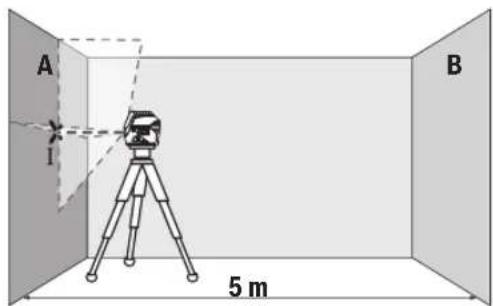

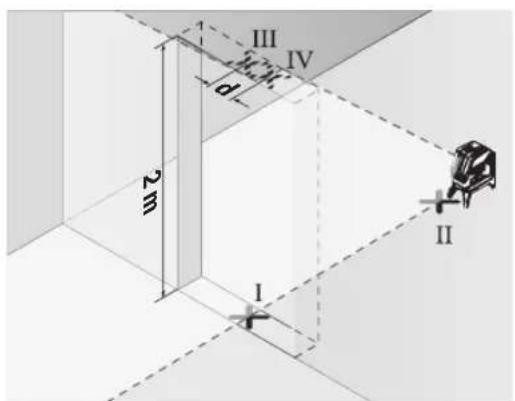

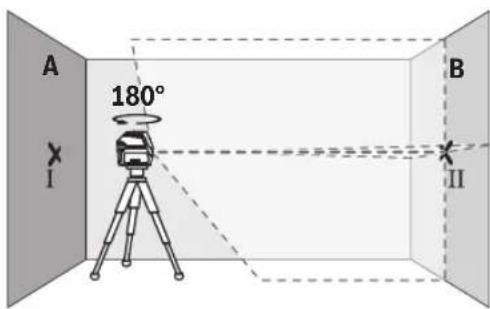

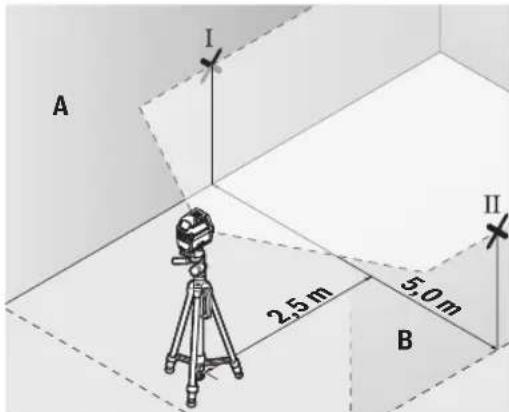

Precisionskontroll av mätinstrumentet

Precisionspåverkan

Den största påverkan kommer från omgivnings-temperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

För att minimera termisk påverkan från värme som stiger upp från golvet rekommenderas användning av mätinstrumentet på ett stativ. Ställ också mätinstrumentet i mitten av arbetsytan om möjligt.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Kontrollera först höjd- och nivelleringsprecisionen hos den vägräta laserlinjen och därefter nivelleringsprecisionen hos den lodräta laserlinjen.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

Kontrollera höjdprecisionen hos den vägräta linjen

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

- Montera mätinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Sätt på mätverktyget. Välj krysslinjedrift med nivelleringsautomatik.

- Rikta in lasern på närmsta vägg A och låt mätinstrumentet nivelleras. Markera mitten av punkten vid vilken laserlinjerna korsas på väggen (punkt I).

• Vrid mätinstrumentet i 180°, låt det nivelleras och markera krysspunkten för laserlinjerna på motsatt vägg B (punkt II).
• Placera mätinstrumentet – utan att vrida det – nära vägg B, starta det och låt det nivelleras.

- Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.

• Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta in det på vägg A så att den lodräta laserlinjen löper genom den tidigare markerade punkten I. Låt mätinstrumentet nivelleras och markera krysspunkten för laserlinjerna på vägg A (punkt III).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos mätinstrumentet.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

Kontrollera nivelleringsprecisionen hos den vägräta linjen

För kontrollen behöver du en fri ytan på ca. 5 × 5 m.

- Montera mätinstrumentet mellan väggarna A och B på ett stativ eller ställ det på ett fast, jämnt underlag. Välj vågrät linjedrift med nivelleringsautomatik och låt mätverktyget nivellera in sig.

- Markera mitten av laserlinjen (punkt I på vägg A och punkt II på vägg B) 2,5 m från mätverktyget på båda väggar.

• Ställ in mätverktyget vridet 180° på 5 m avständ och låt nivellera in det.
• Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.
• Markera mitten av laserlinjen på vägg A som punkt III (lodrät över resp. under punkt I).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska avvikelsen från vägrät hos mätinstrumentet.

På mätsträckan på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

80|Svensk

Kontrollera nivelleringsprecisionen hos den lodräta linjen

För kontroll behövs en dörröppning (på fast underlag) med minst 2,5 m plats på båda sidor om dörren.

- Ställ mätinstrumentet med 2,5 m avständ till dörröppningen på jämnt, fast underlag (inte på ett stativ). Välj lodrät linjedrift med nivelleringsautomatik. Rikta in laserlinjen på dörröppningen och låt nivellera in mätverktyget.

- Markera mitten av den lodräta laserlinjen på golvet i dörröppningen (punkt I), på 5 m avständ från den andra sidan av dörröppningen (punkt II) samt den övre kanten av dörröppningen (punkt III).

• Vrid mätinstrumentet i 180° och ställ det på den andra sidan av dörröppningen direkt bakom punkt II. Låt mätinstrumentet nivelleras och rikta in den lodräta laserlinjen så att mitten går rakt genom punkterna I och II.
• Markera mitten av laserlinjen på den övre kanten av dörröppningen som punkt IV.
• Differensen d mellan de båda markerade punkterna III och IV utgör den faktiska avvikelsen från lodrät nivå.
• Mät dörröppningens höjd.

Den maximalt tillåtna avvikelsen beräknar du på följande sätt:

dörröppningens dubbla höjd × 0,3 mm/m

Exempel: Vid en höjd på dörröppningen på 2 m får den

maximala avvikelsen uppgå till

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterna III och IV får därmed vara max 1,2 mm från varandra.

Kontrollera lodprecision

För kontroll behöver du en fri mätsträcka på ca 5 m mellan golv och tak.

- Montera mätverktyget på vridplattan (14) och ställ det på golvet. Välj punktdrift och låt mätverktyget nivellera in sig.

- Markera mitten på den övre krysspunkten i taket (punkt I). Markera dessutom mitten på den undre laserpunkten på golvet (punkt II).

• Vrid mätverktyget i 180°. Positionera det så att mitten av den undre laserpunkten ligger på den redan markerade punkten II. Låt mätverktyget nivellera. Markera mitten på den övre laserpunkten (punkt III).
• Differensen d mellan de båda markerade punkterna I och III utgör den faktiska avvikelsen från lodrät nivå.

Den maximala tillåtna avvikelsen beräknar du på följande sätt:

dubbelt avständ mellan golv och tak × 0,7 mm/m.

Exempel: Vid ett avständ mellan golv och tak på 5 m får den maximala avvikelsen uppgå till

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punkterna I och III får därmed vara max 7 mm från varandra.

Arbetsanvisningar

Använd alltid endast mitten av laserpunkten resp. laserlinjen för markering. Storleken på laserpunkten resp. bredden på laserlinjen ändras med avständet.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhällaren (10) på stativets gänga (23) eller på ett vanligt kamerastativ. För fäste på ett vanligt kamerasystiv använder du 5/8"-fästet (11). Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Fäste med universalhållaren (tillbehör) (se bild G)

Med hjälp av den universella hållaren (19) kan du fästa mätinstrumentet t.ex. på lodräta ytor eller magnetiska material. Universalhållaren är också lämplig som golvstativ och underlättar höjdinriktning för mätverktyget.

Håll fingrarna borta från baksidan av det magnetiska tillbehöret när du fäster tillbehöret på ytor. Genom magneternas starka dragkraft kan dina fingrar fastna.

Rikta in universalhållaren (19) grovt innan du startar mätinstrumentet.

Arbeta med laser-måltavla (se bild G)

Laser-måltavlan (20) förbättrar synligheten hos laserstrålen vid ogynnsamma villkor och stora avständ.

Den reflekterande ytan på lasermåltavlan (20) förbättrar laserlinjens synlighet, tack vare den transparenta ytan är laserlinjen synlig även från baksidan av lasermåltavlan.

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Arbetsexempel (se bild B2-F2, G och H)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk

Måleverktøyet har flere driftsmoduser som du när som helst kan veksle mellom:

- Krysslinje- og punktmodus: Måleverktøyet genererer en vannrett og en loddrett laserlinje forover og et laserpunkt loddrett både oppover og nedover. Laserlinjene krysser hverandre i 90° vinkel.

Norsk | 85

Arbeide med pendellås (se bilde F1)

▶ Bruk alltid bare midten av laserpunktet eller laserlinjen när du markerer. Størrelsen på laserpunktet eller bredden på laserlinjen endrer seg med avstanden.

Darbs ar svärsta fiksatoru
