Typ produktu	Laserový ukazatel / Laserové body a linie
Značka a model	Bosch GCL 2-15 G Professional
Rozměry (s otočným držákem)	132 × 81 × 163 mm
Rozměry (bez otočného držáku)	112 × 55 × 106 mm
Hmotnost (podle EPTA)	0,49 kg
Napájení	3 AA baterie 1,5 V (LR6)
Výdrž (režim bodů)	až 22 h
Výdrž (režim křížových linií)	8 h
Dosah laserové linie	15 m
Přesnost nivelace (linie)	±0,3 mm/m
Přesnost nivelace (body)	±0,7 mm/m
Rozsah samo-nivelace	±4°
Doba nivelace	< 4 s
Třída laseru	2
Typ a barva paprsku	Červená linie < 1 mW, 630–650 nm; Červený bod < 1 mW
Provozní teplota	-10 °C až +50 °C
Stupeň krytí	IP54 (proti prachu a stříkající vodě)
Závit stativu	1/4" a 5/8"
Hlavní funkce	Projekce horizontálních a vertikálních linií, olovnice nahoru/dolů, režimy body, linie, křížové
Údržba a čištění	Čistěte měkkým vlhkým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Nedívejte se do laserového paprsku; třída 2; automatické vypnutí po 120 min
Součástí dodávky	Otočný držák RM 1, terč pro laser, ochranné pouzdro, baterie
Náhradní díly a opravitelnost	Servis Bosch: www.bosch-pt.com; díly k dispozici

Často kladené otázky - GCL 2-15 G Professional BOSCH

Jak vyměnit baterie v přístroji Bosch GCL 2-15 G Professional ?

Stiskněte zablokování (7) pro otevření krytu bateriového prostoru (6). Vložte 3 AA baterie (LR6) při dodržení uvedené polarity. Vždy vyměňujte všechny baterie současně a používejte baterie stejné značky a kapacity.

Jak používat samo-nivelaci ?

Přepněte vypínač Zap/Vyp (9) do polohy 'On' (samo-nivelace). Přístroj se automaticky vyrovná, pokud sklon nepřesahuje ±4°. Laserové linie rychle blikají, pokud nivelace není možná; v takovém případě umístěte přístroj na rovnější povrch.

Co dělat, když laserové linie rychle blikají ?

Rychlé blikání znamená, že přístroj je mimo rozsah samo-nivelace (±4°). Umístěte přístroj na stabilnější a vodorovnější povrch, nebo použijte režim s uzamčenou kyvnou jednotkou pro šikmé použití.

Jaká je přesnost nivelace přístroje GCL 2-15 G ?

Přesnost je ±0,3 mm/m pro laserové linie a ±0,7 mm/m pro laserové body za normálních podmínek prostředí (20-25°C). Změny teploty nebo nárazy mohou přesnost ovlivnit.

Lze přístroj používat venku ?

Ano, přístroj je určen pro použití v interiéru i exteriéru. Dosah může být snížen při silném osvětlení (přímé sluneční světlo). Pro lepší viditelnost použijte laserový terč nebo brýle pro vidění.

Jak deaktivovat automatické vypnutí ?

Podržte tlačítko Režim laserové linie (5) stisknuté po dobu nejméně 3 sekund. Laserové linie krátce bliknou pro potvrzení. Pro opětovné zapnutí vypněte a znovu zapněte přístroj.

Jaké příslušenství je k dispozici pro tento laser ?

Příslušenství zahrnuje: otočný držák RM 1, laserový terč, brýle pro vidění, stativ BT 150, teleskopickou tyč BT 350, univerzální držák BM 1, svorku na strop, ochranné pouzdro. Pro úplnou nabídku navštivte web Bosch.

Jak čistit měřicí přístroj ?

K čištění přístroje použijte měkký vlhký hadřík. Neponořujte do vody a nepoužívejte čisticí prostředky ani rozpouštědla. Pravidelně čistěte oblast kolem laserového otvoru.

Co dělat, když laser nesvítí ?

Nejprve zkontrolujte baterie: vyměňte je za nové. Ujistěte se, že vypínač Zap/Vyp je ve správné poloze. Pokud problém přetrvává, kontaktujte servis Bosch.

Jak zkontrolovat přesnost přístroje ?

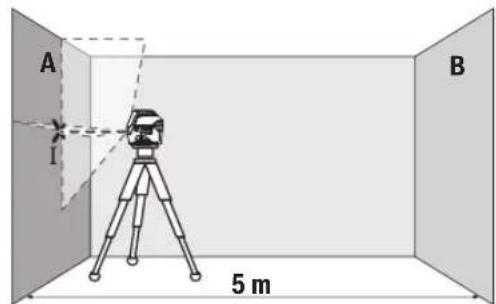

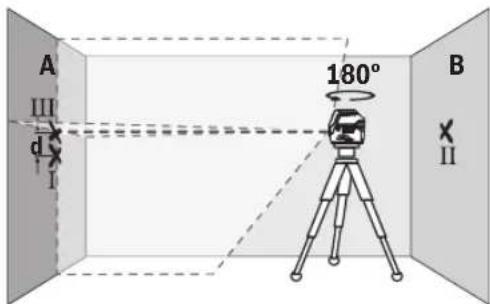

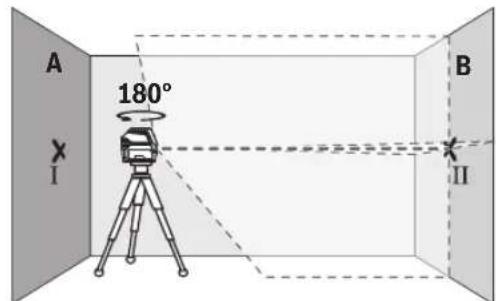

Proveďte kontroly popsané v návodu: test výšky horizontální linie na 5 m, test horizontální nivelace, test vertikální linie a test olovnice. Maximální přípustné odchylky jsou uvedeny v závislosti na vzdálenosti. Při překročení nechte přístroj opravit u společnosti Bosch.

NÁVOD K OBSLUZE GCL 2-15 G Professional BOSCH

es Původní návod k použivání

sk Původný návod na použitie

Čeština.... Stránka 123

Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemířte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.

▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.

▶ Na laserovém zařízení neprovádějte žádné změny.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.

Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.

S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.

Nedávejte měřicí přístroj a magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety měřicího přístroje a příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů a lékařských přístrojů.

Měřicí přístroj a magnetické příslušenství nedávejte do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů měřicího přístroje a příslušenství může dojít k nevratným ztrátám dat.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Měřicí přístroj je určený k zjišťování a kontrole vodorovných a svislých linií a kolmých bodů.

Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.

Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Zobrazené součásti

Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.

(1) Výstupní otvor laserového paprsku
(2) Výstraha baterie
(3) Ukazatel aretace kyvadla
(4) Tlačítko pro druh provozu „laserový bod“
(5) Tlačítko pro druh provozu „laserová čára“
(6) Kryt přihrádky pro baterie

(7) Aretace krytu prihrádky pro baterie

(8) Vodicí drážka

(9) Vypínač

(10) Stativový závit 1/4"

(11) Stativový závit 5/8"

(12) Sériové číslo

(13) Varovný štítek laseru

(14) Otočný držák (RM 1)

(15) Vodicí kolejnice

(16) Upevňovací otvor

(17) Magnet

(18) Držák na strop ^a)

(19) Univerzální držák (BM 1) ^a)

(20) Cílová destička laseru ^a)

(21) Kufr ^a)

(22) Vložka ^a)

(23) Stativ (BT 150) ^a)

124 | Čeština

(24) Teleskopická tyč (BT 350) ^a)
(25) Ochranné pouzdro ^a)

(26) Brýle pro práci s laserem ^a)

a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Bodový a čárový laser GCL 2-15 GCL 2-15 G
Číslo zboží	3 601 K66 E.. 3 601 K66 J..
Pracovní dosahA)
– Laserová čára 15 m 15 m
– laserový bod nahoru 10 m 10 m
– laserový bod dolů 10 m 10 m
Přesnost nivelaceB)(C)
– Laserové čáry ±0,3 mm/m ±0,3 mm/m
– Laserové body ±0,7 mm/m ±0,7 mm/m
Typický rozsah samonivelace ±4° ±4°
Typická doba nivelace < 4 s < 4 s
Provozní teplota -10 °C až +50 °C -10 °C až +50 °C
Skladovací teplota	-20 °C až +70 °C -20 °C až +70 °C
Max. nadmořská výška pro použití 2 000 m	2 000 m
Relativní vlhkost vzduchu max.	90 %	90 %
Stupeň znečištění podle IEC 61010-1	2D)	2D)
Třída laseru	2	2
Laserová čára
– Typ laseru	< 1 mW, 630–650 nm	< 10 mW, 500–540 nm
– Barva laserového paprsku	Červená	Zelená
– C6	1	10
– Divergence	0,5 mrad (plný úhel)	50 × 10 mrad (plný úhel)
laserový bod
– Typ laseru	< 1 mW, 630–650 nm	< 1 mW, 630–650 nm
– Barva laserového paprsku	Červená	Červená
– C6	1	1
– Divergence	0,8 mrad (plný úhel)	0,8 mrad (plný úhel)
Stativový závit	1/4", 5/8"	1/4", 5/8"
Baterie	3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Doba provozu při druhu provozuB)
– provoz s křížovými čárami a body	6 h	6 h
– Provoz s křížovými čárami	8 h	8 h
– Provoz s čárami a body	12 h	10 h
– provoz s čárami	16 h	12 h
– Bodový provoz	22 h	22 h
Hmotnost podle EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Rozměry (délka × šířka × výška)
– bez otočného držáku	112 × 55 × 106 mm	112 × 55 × 106 mm
– s otočným držákem	132 × 81 × 163 mm	132 × 81 × 163 mm

Bodový a čárový laser GCL 2-15 GCL 2-15 G

Stupeň krytí IP54 (ochrana proti prachu a stříkající

vodě)

IP54 (ochrana proti prachu a stříkající

vodě)

A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).

B) při 20-25°C
C) Uvedené hodnoty platí za předpokladu normálních až přiznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přimého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (12) na typovém štítku.

Montáž

Vložení/výměna baterií

Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.

Pro otevření krytu přihrádky pro baterie (6) stiskněte aretaci (7) a kryt přihrádky pro baterie odklopte. Vložte baterie.

Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.

Když jsou baterie slabé, bliká zeleně výstraha baterie (2). Navíc laserové čáry každých 10 min cca 5 s blikají. Měřicí přístroj lze používat ještě cca 1 h od prvního blikání. Když jsou baterie vybité, laserové čáry ještě jednou zablikají těsně před automatickým vypnutím.

Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.

Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.

Práce s otočným držákem RM 1 (viz obrázky A1-A3)

Pomocí otočného držáku (14) můžete měřicí přístroj otočit o 360° okolo centrálního, neustále viditelného kolmého bodu. Tak lze laserové čáry seřídit, aniž by se změnila poloha měřicího přístroje.

Nasad'te měřicí přístroj vodicí drážkou (8) do vodicí kolejničky (15) otočného držáku (14) a nasuňte měřicí přístroj až nadoraz na podstavec.

Pro demontáž vytáhněte měřicí přístroj z otočného držáku opačným směrem.

Možnosti umístění otočného držáku:

• postavený na rovné ploše,
• našroubovaný na svislé ploše,
• ve spojení s držákem na strop (18) na kovových stropních lištách,
• pomocí magnetů (17) na kovovém povrchu.

Když pripevnujete príslušenství na povrch, nedávejte prsty na zadní stranu magnetického príslušenství.

Vlivem silné přitažlivé síly magnetů může dojít k uskřipnutí prstů.

Provoz

Uvedení do provozu

▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací provedte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 127). Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 127).
▶ Pred prepravou měřicí prístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Zapnutí a vypnutí

Pro zapnutí měřicího přístroje posuňte vypínač (9) do polohy On (pro práci s aretací kyvadla) nebo do polohy On (pro práci s automatickou nivelací). Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové paprsky.

▶ Nemířte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.

Pro vypnutí měřicího přístroje posuňte vypínač (9) do polohy Off. Při vypnutí se zablokuje kyvadlová jednotka.

Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.

Při překročení maximální přípustné provozní teploty 50 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.

Automatické vypnutí

Pokud cca 120 min nestisknete žádné tlačitko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření baterií.

Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete bud' posunout vypínač (9) nejprve do polohy

126 | Čeština

„Off“ a poté měřicí přístroj znovu zapnout, nebo stiskněte tlačítko pro druh provozu „laserový bod“ (4) nebo tlačítko druhu provozu „laserová čára“ (5).

Dočasná deaktivace automatického vypnutí

Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačítko druhu provozu „laserová čára“ (5). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení.

Upozornění: Když provozní teplota překročí 45 °C, automatické vypnutí již nelze deaktivovat.

Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.

Nastavení druhu provozu

Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit:

- Provoz s křížovými čárami a body: Měřicí přístroj promítá dopředu jednu vodorovnou a jednu svislou

laserovou čáru a dále po jednom kolmém laserovém bodu nahoru a dolů. Laserové čáry jsou překřížené v úhlu 90°.

• Provoz s vodorovnou čárou: Měřicí přístroj promítá dopředu vodorovnou laserovou čáru.
• Provoz se svislou čárou: Měřicí přístroj promítá dopředu svislou laserovou čáru.
  Při umístění měřicího přístroje v prostoru se svislá laserová čára zobrazuje na stropě kromě horního laserového bodu.
  Při umístění měřicího přístroje přímo u stěny probíhá svislá laserová čára téměř úplně dokola (360° čára).

- Provoz s body: Měřicí přístroj promítá po jednom laserovém bodu kolmo nahoru a dolů.

Všechny druhy provozu kromě bodového provozu lze zvolit s automatickou nivelací i s aretací kyvadla.

Práce s automatickou nivelací

Pořadí kroků Provoz		s vodorovnoučárou	Provoz sesvislou čárou	Bodovýprovoz	Ukazatel aretacekyvadla (3)	Obrázek
Vypínač (9) v poloze „on“		●●●			☐	B1
		Provoz s křížovými čárami			☐
	1× stisknout tlačítko pro druh provozu „laserová čára“ (5)	●-●			☐	C1
	2× stisknout tlačítko pro druh provozu „laserová čára“ (5)	-●●			☐	D1
	3× stisknout tlačítko pro druh provozu „laserová čára“ (5)	--●			☐	E1
	4× stisknout tlačítko pro druh provozu „laserová čára“ (5)	●●●			☐	B1
		Provoz s křížovými čárami			☐

Nezávisle na nastavení provozu s čárami lze aktivovat nebo deaktivovat provoz s body:

	1× stisknout tlačitko pro druh provozu „laserový bod“ (4)	●/- ●/---	☐
	2× stisknout tlačitko pro druh provozu „laserový bod“ (4)	●/- ●/- ●	☐

Pokud se měřicí přístroj nachází mimo rozsah samonivelace, laserové čáry a/nebo body rychle blikají.

Pokud během práce s automatickou nivelací přejdete do režimu „práce s aretací kyvadla“ (vypínač (9) v poloze „

On"), vždy se aktivuje první možnost kombinace ukazatelů tohoto režimu.

Práce s aretací kyvadla

Pořadí kroků Provoz		s vodorovnoučárou	Provoz sesvislou čárou	bodový provoz Ukazatel aretacekyvadla (3)		Obrázek
Vypínač (9) v poloze „on“		●●-			[0XWD]Červená	F1
		Provoz s krížovými čárami
	1× stisknout tlačitko pro druhprovozu „laserová čára“ (5)	●--			Červená

Pořadí kroků Provoz
	s vodorovnoučárou	Provoz sesvislou čárou	bodový provoz Ukazatel aretacekyvadla (3)	Obrázek
2× stisknout tlačítko pro druhprovozu „laserová čára“ (5)			Červená
3× stisknout tlačítko pro druhprovozu „laserová čára“ (5)			Červená	F1
	Provoz s krížovými čárami

V režimu „Práce s aretací vřetena“ laserové čáry nepřetržitě pomalu blikají.

Pokud během práce s aretací kyvadla přejdete do režimu „práce s automatickou nivelací“ (vypínač (9) v poloze On), vždy se aktivuje první možnost kombinace ukazatelů tohoto režimu.

Automatická nivelace

Práce s automatickou nivelací (viz obrázky B1-E1)

Postavte měřicí přístroj na vodorovný, pevný podklad nebo ho upevněte na otočný držák (14).

Pro práce s automatickou nivelací posuňte vypínač (9) do polohy „n“.

Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Jakmile již laserové paprsky neblikají, je měřicí přístroj znivelovaný.

Pokud není možné provést automatickou nivelaci, např. proto, že plocha, na které měřicí přístroj stojí, je odchýlená od vodorovné roviny o více než 4°, laserové paprsky rychle blikají.

V takovém případě postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.

Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.

Práce s aretací kyvadla (viz obrázek F1)

Pro práci s aretací kyvadla posuňte vypínač (9) do polohy, On“. Ukazatel aretace kyvadla (3) svítí červeně a laserové čáry nepřetržitě blikají v pomalém taktu.

Při práci s aretací kyvadla je automatická nivelace vypnutá. Měřicí přístroj můžete držet v ruce nebo postavit na podklad se sklonem. Laserové paprsky nejsou znivelované a nemusí nutně probíhat kolmo.

Kontrola presnosti měřicího přístroje

Vlivy na presnost

Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.

Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.

Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace.

Zkontrolujte vždy nejprve přesnost výšky a nivelace vodorovné laserové čáry, poté přesnost nivelace svislé laserové čáry.

Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.

Kontrola výšky vodorovné čáry

Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi dvěma stěnami A a B.

- Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj. Zvolte provoz s krížovými čárami s automatickou nivelací.

– Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).

- Umístěte měřicí přístroj - aniž byste ho otočili - blízko u stěny B, zapněte ho a nechte ho znivelovat.

128 | Čeština

- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).

- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje. U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:

10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

Kontrola presnosti nivelace vodorovné čáry

Pro kontrolu potřebujete volnou plochu cca 5 × 5 m.

- Namontujte měřicí přístroj doprostřed mezi stěny A a B na stativ nebo ho položte na pevný, rovný podklad. Zvolte provoz s vodorovnou čárou s automatickou nivelací a nechte měřicí přístroj znivelovat.

- Označte ve vzdálenosti 2,5 m od měřicího přístroje na obou stěnách střed laserové čáry (bod I na stěně A a bod II na stěně B).

• Postavte měřicí přístroj otočený o 180° do vzdálenosti 5 m a nechte ho znivelovat.
• Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby střed laserové čáry dopadal přesně na vyznačený bod II na stěně B.
  – Označte na stěně A střed laserové čáry jako bod III (svisle nad, resp. pod bodem I).
• Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou odchylku měřicího přístroje od vodorovné roviny.

U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:

10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

Kontrola presnosti nivelace svislé čáry

Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.

- Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zvolte provoz se svislou čárou s automatickou nivelací. Namiřte laserovou čáru na dveřní otvor a nechte měřicí přístroj znivelovat.

• Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

• Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.
  – Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV.
• Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
• Změřte výšku otvoru dveří. Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná výška dveřního otvoru × 0,3 mm/m Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit
  2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smí tedy být maximálně 1,2 mm od sebe.

Kontrola presnosti kolmice

Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu se vzdáleností cca 5 m mezi podlahou a stropem.

- Namontujte měřicí přístroj na otočný držák (14) a postavte ho na podlahu. Zvolte provoz s body a nechte měřicí přístroj znivelovat.

– Označte střed horního laserového bodu na stropě (bod I). Kromě toho označte střed dolního laserového bodu na podlaze (bod II).

• Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se střed dolního laserového bodu shodoval s již označeným bodem II. Nechte měřicí přístroj znivelovat. Označte střed horního laserového bodu (bod III).
• Rozdíl d mezi oběma označenými body I a III na stropě udává skutečnou odchylku měřicího přístroje od svislé roviny.

Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná vzdálenost mezi podlahou

a stropem × 0,7 mm/m.

Příklad: Při vzdálenosti mezi podlahou a stropem 5 m smí maximální odchylka činit

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Body I a III smí tedy být maximálně 7 mm od sebe.

Pracovní pokyny

▶ Pro označení používejte vždy pouze střed laserového bodu, resp. laserové čáry. Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností.

Práce se stativem (příslušenství)

Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" upnutím pro stativ (10) na závit stativu (23) nebo běžného fotografického stativu. Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ (11). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.

Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.

130 | Slovenčina

Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázek G)

Pomocí univerzálního držáku (19) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.

Když pripevnujete príslušenství na povrch, nedávejte prsty na zadní stranu magnetického príslušenství.

Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.

Než měřicí přístroj zapnete, univerzální držák (19) nahrubo vyrovnejte.

Práce s cílovou tabulkou laseru (viz obrázek G)

Cílová tabulka laseru (20) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.

Odrazivá plocha cílové tabulky laseru (20) zlepšuje viditelnost laserové čáry, pomocí průhledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

Příklady práce (viz obrázky B2–F2, G a H)

Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.

Údržba a servis

Údržba a čištění

Udržujte měřicí přístroj vždy čistý.

Měřicí přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otrěte vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Měřící přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Slovenčina

Dočasné deaktivovanie automatického vypínania

Ked' chcete pracovat's automatickou niveláciou, posuňte vypínač (9) do polohy „n“.

Měřicí přístroje a baterie nevyhazujte do domovního odpadu!

Len pre krajiny EÚ:
