| Produkttype | Laserpeker / Laserpunkter og linjer |
| Merke og modell | Bosch GCL 2-15 G Professional |
| Mål (med svingfeste) | 132 × 81 × 163 mm |
| Mål (uten svingfeste) | 112 × 55 × 106 mm |
| Vekt (i henhold til EPTA) | 0,49 kg |
| Strømforsyning | 3 AA-batterier 1,5 V (LR6) |
| Driftstid (punktmodus) | opptil 22 timer |
| Driftstid (krysslinjemodus) | 8 timer |
| Rekkevidde laserlinje | 15 m |
| Nivelleringsnøyaktighet (linjer) | ±0,3 mm/m |
| Nivelleringsnøyaktighet (punkter) | ±0,7 mm/m |
| Selvnivelleringsområde | ±4° |
| Nivelleringstid | < 4 sekunder |
| Laserklasse | 2 |
| Stråletype og farge | Rød linje < 1 mW, 630–650 nm; Rødt punkt < 1 mW |
| Driftstemperatur | -10 °C til +50 °C |
| Beskyttelsesklasse | IP54 (støv- og sprutbeskyttet) |
| Stativenn | 1/4" og 5/8" |
| Hovedfunksjoner | Projisering av horisontale og vertikale linjer, loddpunkter opp/ned, punktmodus, linjemodus, krysslinjemodus |
| Vedlikehold og rengjøring | Rengjør med en myk, fuktig klut; ikke bruk løsemidler |
| Sikkerhet | Ikke se direkte på laserstrålen; klasse 2; automatisk avstenging etter 120 min |
| Medfølgende tilbehør | Svingfeste RM 1, lasermålskive, beskyttelsesveske, batterier |
| Reservedeler og reparasjonsevne | Bosch kundeservice: www.bosch-pt.com; deler tilgjengelige |
Ofte stilte spørsmål - GCL 2-15 G Professional BOSCH
Brukerspørsmål om GCL 2-15 G Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Laserpeker i PDF-format gratis! Finn veiledningen din GCL 2-15 G Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GCL 2-15 G Professional av merket BOSCH.
BRUKSANVISNING GCL 2-15 G Professional BOSCH
Svensk .... Sidan 74
Norsk.... Side 81
Suomi Sivu 89
Produkt- og ydelsesbeskrivelse
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende
anvisningene, kan de integrerte
beskyttelsesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare.
OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM F∅LGE MED HVIS MÅLEVERKT∅YET SKAL BRUKES AV ANDRE.
Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.
82|Norsk
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.
▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.
▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andre.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.

Måleverktøyet og det magnetiske tilbehøret må ikke komme i nærheten av implantater og annet medisinsk utstyr som for eksempel pacemakere eller insulinpumper. Magnetene til måleverktøyet og tilbehøret genererer et felt som kan påvirke funksjonen til implantater og medisinsk utstyr.
Hold måleverktøyet og det magnetiske tilbehøret unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene til måleverktøyet og tilbehøret kan føre til permanente tap av data.
Produktbeskrivelse og ytelsesspesifikasjoner
Se illustrasjonene i begynnelsen av bruksanvisningen.
Tekniske data
| Punkt- og linjelaser GCL 2-15 GCL 2-15 G | |
| Artikkelnummer | 3 601 K66 E.. 3 601 K66 J.. |
| RekkeviddeA) | |
| – Laserlinje 15 m 15 m | |
| – Laserpunkt opp 10 m 10 m | |
Punkt- og linjelaser GCL 2-15 GCL 2-15 G
| – Laserpunkt ned 10 m 10 m | ||
| Nivelleringsnøyaktighet ^B C) | ||
| – Laserlinjer ±0,3 mm/m ±0,3 mm/m | ||
| – Laserpunkter ±0,7 mm/m ±0,7 mm/m | ||
| Vanlig selvnivelleringsområde ±4° ±4° | ||
| Vanlig nivelleringstid < 4 s < 4 s | ||
| Driftstemperatur -10 °C ... +50 °C -10 °C ... +50 °C | ||
| Lagringstemperatur -20 °C ... +70 °C -20 °C ... +70 °C | ||
| Maks. brukshøyde over referansehøyde | 2000 m 2000 m | |
| Maks. relativ luftfuktighet 90 % 90 % | ||
| Forurensningsgrad i henhold til IEC 61010-1 | 2D) | 2D) |
| Laserklasse 2 2 | ||
| Laserlinje | ||
| – Lasertype | < 1 mW, 630–650 nm | < 10 mW, 500–540 nm |
| – Farge på laserstrålen | Rød | Grønn |
| – C6 | 1 | 10 |
| – Divergens | 0,5 mrad (360-graders vinkel) | 50 × 10 mrad (360-graders vinkel) |
| Laserpunkt | ||
| – Lasertype | < 1 mW, 630–650 nm | < 1 mW, 630–650 nm |
| – Farge på laserstrålen | Rød | Rød |
| – C6 | 1 1 | |
| – Divergens | 0,8 mrad (360-graders vinkel) | 0,8 mrad (360-graders vinkel) |
| Stativfeste | 1/4", 5/8" | 1/4", 5/8" |
| Batterier | 3 × 1,5 V LR6 (AA) | 3 × 1,5 V LR6 (AA) |
| Batteritid i driftsmodus ^B) | ||
| – Krysslinje- og punktmodus | 6 t | 6 t |
| – Krysslinjemodus | 8 t | 8 t |
| – Linje- og punktmodus | 12 t | 10 t |
| – Linjemodus | 16 t | 12 t |
| – Punktmodus | 22 t | 22 t |
| Vekt i samsvar med EPTA-Procedure 01:2014 | 0,49 kg | 0,49 kg |
| Mål (lengde × bredde × høyde) | ||
| – Uten dreibar holder | 112 × 55 × 106 mm | 112 × 55 × 106 mm |
| – Med dreibar holder | 132 × 81 × 163 mm | 132 × 81 × 163 mm |
| Kapslingsgrad | IP54 (beskyttet mot støv og vannsprut) | IP54 (beskyttet mot støv og vannsprut) |
A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Ved 20-25°C
C) De angitte verdiene forutsetter vanlige til gunstige omgivelsesforhold (f.eks. ingen vibrasjon, ingen tåke, ingen røyk, ikke direkte sollys). Etter store temperatursvingninger kan det oppstå avvik ved nøyaktigheten.
D) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
Måleverktøyet identifiseres ved hjelp av serienummeret (12) på typeskiltet.
84|Norsk
Montering
Sette inn / bytte batterier
Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.
For å åpne dekselet til batterirommet (6) trykker du på låsen (7) og feller opp dekselet. Sett inn batteriene.
Pass på riktig polaritet, som vist på innsiden av batterirommet.
Hvis batteriene begynner å bli svake, blinker batterivarslingen (2) grønt. I tillegg blinker laserlinjene i ca. 5 sekunder hvert 10. minutt. Etter den første blinkingen kan måleverktøyet fortsatt brukes i ca. én time. Hvis batteriene blir tomme, blinker laserlinjene en gang til like før verktøyet slås av automatisk.
Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.
Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.
Bruke den dreibare holderen RM 1 (se bilde A1-A3)
Med holderen (14) kan du dreie måleverktøyet 360° rundt et sentralt loddpunkt som alltid er synlig. Dermed er det mulig å stille inn laserlinjene nøyaktig uten å endre plasseringen av måleverktøyet.
Sett måleverktøyet med føringssporet (8) på føringsskinnen (15) til dreiebraketten (14), og skyv måleverktøyet på plattformen til det stopper.
For å ta det av trekker du måleverktøyet fra dreiebraketten i motsatt retning.
Muligheter for plassering av dreiebraketten:
- stående på en vannrett flate,
- skrudd fast på en loddrett flate,
- på taklister av metall med takklemmen (18),
- på overflater av metall ved hjelp av (17)-magnetene.
▶ Hold fingrene unna baksiden på det magnetiske tilbehøret når du fester tilbehøret på overflater.
Magnetenes sterke trekkraft kan føre til at fingrene blir fastklemt.
Bruk
Igangsetting
▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger må du la måleverktøyet akklimatiseres og alltid foreta en nøyaktighetskontroll (se „Kontrollere måleverktøyets nøyaktighet“, Side 86) før du fortsetter arbeidet.
Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.
▶ Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetter arbeidet (se „Kontrollere måleverktøyets nøyaktighet“, Side 86).
Slå av måleverktøyet när du transporterer det. Når det slås av, låses pendelenheten. Denne kan skades ved kraftige bevegelser.
Inn-/utkobling
For å slå på måleverktøyet skyver du av/på-bryteren (9) til stillingen On (for arbeid med pendellås) eller til stillingen
On (for arbeid med automatisk nivellering).
Måleverktøyet sender laserstråler ut av åpningene (1) umiddelbart etter at det er slätt på.
Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.
For å slå av måleverktøyet skyver du av/på-bryteren (9) til stillingen Off. Når verktøyet slås av, låses pendelenheten.
Ikke gå fra måleverktøyet när det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.
Hvis den maksimalt tillatte driftstemperaturen på 50 °C overskrides, slås verktøyet av, slik at laserdioden beskyttes. Etter avkjøling er måleverktøyet klart for bruk igjen og kan slås på.
Utkoblingsautomatikk
Hvis ingen knapp på måleverktøyet trykkes inn i løpet av ca. 120 minutter, kobles måleverktøyet automatisk ut, slik at batteriene spares.
For å slå på måleverktøyet igjen etter den automatiske utkoblingen kan du enten først skyve av/på-bryteren (9) til stillingen "Off" og deretter slå på måleverktøyet igjen, eller du kan trykke på knappen for laserdriftsmodus (4) eller knappen for laserlinjemodus (5).
Deaktivere utkoblingsautomatikken midlertidig
For å deaktivere utkoblingsautomatikken trykker du på knappen for laserdriftsmodus (5) (med måleverktøyet slått på) minst 3 sekunder. Når utkoblingsautomatikken er deaktivert, blinker laserlinjene kort som bekreftelse.
For å slå av den automatiske utkoblingen slår du måleverktøyet av og deretter på igjen.
Stille inn driftsmåte
- Linjemodus vannrett: Måleverktøyet generer en vannrett laserlinje forover.
- Linjemodus loddrett: Måleverktøyet generer en loddrett laserlinje forover.
Hvis måleverktøyet plasseres i rommet, vises den loddrette laserlinjen over det øvre laserpunktet i taket. Hvis måleverktøyet plasseres like ved en vegg, danner
den loddrette laserlinjen en laserlinje som går så å si hele veien rundt (360° linje).
- Punktmodus: Måleverktøyet generer et loddrett laserpunkt både oppover og nedover. Alle driftsmoduser med unntak av punktmodus kan brukes både med automatisk nivellering og pendellås.
Arbeid med automatisk nivellering
| Rekkefølge for handlingstrinnene Linjemodus | vannrett | Linjemodus loddrett | Punktmodus Indikator for pendellås (3) | Bilde | |
| Av/på-bryter (9) i stillingen « 2» | ●●● | B1 | |||
| Krysslinjemodus | |||||
![]() | Trykk 1 gang på knappen for driftsmodus laserlinje (5) | ●-● | C1 | ||
| Trykk 2 ganger på knappen for driftsmodus laserlinje (5) | -●● | D1 | |||
| Trykk 3 ganger på knappen for driftsmodus laserlinje (5) | --● | E1 | |||
| Trykk 4 ganger på knappen for driftsmodus laserlinje (5) | ●●● | B1 | |||
| Krysslinjemodus | |||||
| Punktmodus kan aktiveres eller deaktiveres uavhengig av innstillingen for linjemodus: | |||||
![]() | Trykk 1 gang på knappen for driftsmodus laserpunkt (4) | ●/-●/-- | |||
| Trykk 2 ganger på knappen for driftsmodus laserpunkt (4) | ●/-●/--● | ||||
Hvis måleverktøyet befinner seg utenfor området for selvnivellering, blinker laserlinjene og/eller -punktene raskt. Hvis du skifter til modusen «Arbeide med pendellås» under arbeid med automatisk nivellering (av/på-bryteren (9) i
stillingen (on), aktiveres alltid den første kombinasjonsmuligheten for visningene til denne modusen.
Arbeide med pendellås
| Rekkefølge for handlingstrinnene Linjemodus | vannrett | Linjemodus loddrett | Punktmodus Indikator for pendellås (3) | Bilde | |
| Av/på-bryter (9) i stillingen «on» | ●●- | F1 | |||
| Krysslinjemodus | |||||
![]() | Trykk 1 gang på knappen for driftsmodus laserlinje (5) | ●-- | |||
| Trykk 2 ganger på knappen for driftsmodus laserlinje (5) | -●- | ||||
| Trykk 3 ganger på knappen for driftsmodus laserlinje (5) | ●●- | F1 | |||
| Krysslinjemodus | |||||
I modusen "Arbeide med pendellås" blinker laserlinjene kontinuerlig langsomt. Hvis du skifter til modusen «Arbeide med automatisk nivellering» under arbeid med pendellås (av/på-bryteren (9) i stillingen 2n), aktiveres alltid den første kombinasjonsmuligheten for visningene til denne modusen.
Automatisk nivellering
Arbeid med automatisk nivellering (se bilde B1–E1)
Sett måleverktøyet på et vannrett, stabilt underlag, eller fest det på dreiebraketten (14).
For arbeid med automatisk nivellering skyver du av/påbryteren (9) til stillingen "bn".
86 | Norsk
Den automatiske nivelleringen utligner automatisk ujevnheter i selvnivelleringsområdet på ±4°. Straks laserstrålene ikke blinker lenger, er måleverktøyet nivellert inn.
Hvis automatisk nivellering ikke er mulig, for eksempel hvis måleverktøyets posisjon er mer enn 4° fra vannrett posisjon, blinker laserstrålene raskt.
Du må da sette måleverktøyet horisontalt og vente til selvnivelleringen utføres. Når måleverktøyet befinner seg innenfor selvnivelleringsområdet på ±4° lyser laserstrålene kontinuerlig.
Ved vibrasjoner eller endring av plasseringen under drift blir måleverktøyet automatisk nivellert igjen. For å unngå feil på grunn av forskyvning av måleverktøyet må du kontrollere laserstrålenes plassering i forhold til referansepunkter.
For arbeid med pendellås skyver du av/på-bryteren (9) til stillingen "On". Visningen for pendellås (3) lyser rødt, og laserlinjene blinker kontinuerlig langsomt.
Under arbeid med pendellås er den automatiske nivelleringen slått av. Du kan holde måleverktøyet fritt i hånden eller sette det på et skrått underlag. Laserstrålene blir ikke nivellert lenger og går ikke lenger nødvendigvis loddrett i forhold til hverandre.
Kontrollere måleverktøyets nøyaktighet
Faktorer som påvirker nøyaktigheten
Det er omgivelsestemperaturen som har størst innflytelse på nøyaktigheten. Spesielt temperaturforskjeller fra gulvet og oppover kan forstyrre laserstrålen.
For å minimere termisk påvirkning gjennom varme som stiger opp fra gulvet, anbefales bruk av måleverktøyet på et stativ. Hvis mulig bør du også sette måleverktøyet i midten av arbeidsflaten.
I tillegg til ekstern påvirkning kan også apparatspesifikk påvirkning (f.eks. fall eller harde slag) føre til avvik. Kontroller derfor alltid nivelleringsnøyaktigheten før du starter arbeidet.
Kontroller først nøyaktigheten til høyde- og nivelleringsnøyaktigheten til den vannrette laserlinjen, deretter nivelleringsnøyaktigheten til den loddrette laserlinjen.
Dersom måleverktøyet ved en kontroll overskrider maksimalt avvik, må det repareres av et Bosch-serviceverksted.
Kontrollere høydenøyaktigheten til den vannrette linjen
Når du skal kontrollere, trenger du en fri målestrekning på 5 m med fast underlag mellom to vegger A og B.
- Monter måleverktøyet nær veggen A på et stativ, eller sett det på et fast, jevnt underlag. Slå på måleverktøyet. Velg krysslinjemodus med automatisk nivellering.

- Rett laseren mot den nære veggen A, og la måleverktøyet nivelleres. Marker midten av punktet der laserlinjene krysser hverandre på veggen (punkt I).

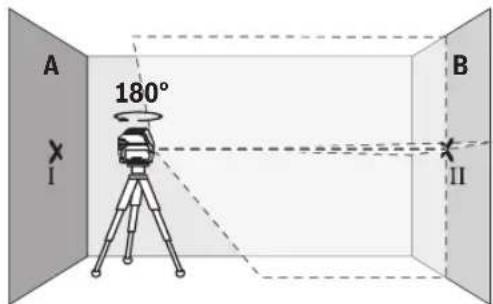

- Drei måleverktøyet 180°, la det nivelleres og marker skjæringspunktet til laserlinjene på veggen B tvers overfor (punkt II).
- Plasser måleverktøyet nær veggen B uten å dreie det, slå det på og la det nivelleres.

- Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at skjæringspunktet til laserlinjene nøyaktig treffer det tidligere markerte punktet II på veggen B.

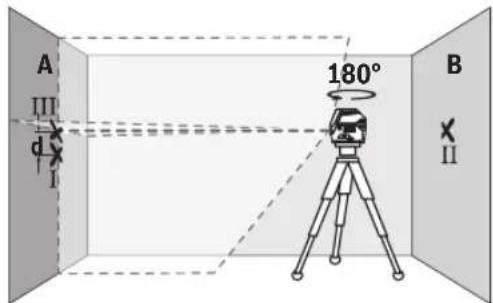

- Drei måleverktøyet 180° uten å endre høyden til stativet. Rett det mot veggen A. Den loddrette laserlinjen skal gå gjennom det tidligere markerte punktet I. La måleverktøyet nivelleres, og marker skjæringspunktet til laserlinjene på veggen A (punkt III).
- Differansen d mellom de to markerte punktene I og III på veggen A er det faktiske høydeavviket til måleverktøyet.
På målestrekningen på 2 × 5 m = 10 m er maks. tillatt avvik: 10 m × ±0,3 mm/m = ±3 mm. Differansen d mellom punktene I og III kan dermed være maks. 3 mm.

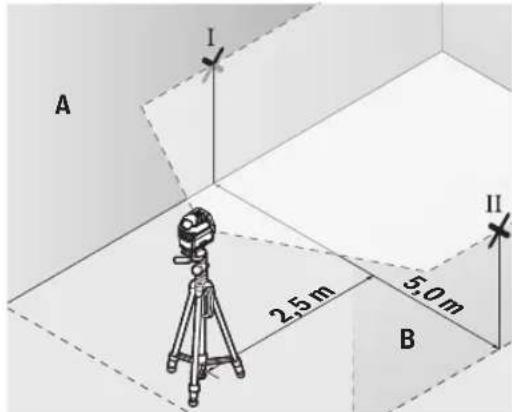

Kontrollere nivelleringsnøyaktigheten til den vannrette linjen
For å kontrollere trenger du en ledig flate på ca. 5 × 5 m.
- Monter måleverktøyet på et stativ i midten mellom veggene A og B, eller sett det på et fast, jevnt underlag. Velg vannrett linjemodus med automatisk nivellering og la måleverktøyet nivellere inn.

- 2,5 m fra måleverktøyet markerer du på begge vegger midten på laserlinjen (punkt I på vegg A og punkt II på vegg B).

- Sett måleverktøyet dreid 180° 5 m unna og la det nivellere inn.
-
Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at midten på laserlinjen nøyaktig treffer det tidligere markerte punktet II på veggen B.
-
På veggen A markerer du midten på laserlinjen som punkt III (loddrett over eller under punkt I).
- Differansen d mellom de to markerte punktene I og III på veggen A er det faktiske avviket til måleverktøyet fra vannrett posisjon.
På målestrekningen på 2 × 5 m = 10 m er maks. tillatt avvik: 10 m × ±0,3 mm/m = ±3 mm. Differansen d mellom punktene I og III kan dermed være maks. 3 mm.

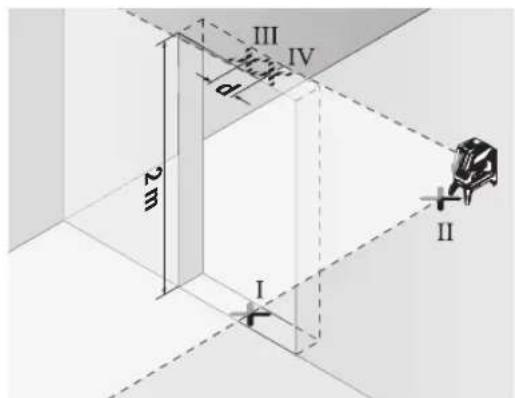

Kontrollere nivelleringsnøyaktigheten til den loddrette linjen
Når du skal kontrollere, trenger du en døråpning der det (på fast underlag) er minst 2,5 m plass på begge sider av døren.
- Sett måleverktøyet på et fast, jevnt underlag (ikke på et stativ) 2,5 m fra døråpningen. Velg loddrett linjemodus med automatisk nivellering. Rett laserlinjen mot døråpningen og la måleverktøyet nivellere inn.

- Marker midten av den loddrette laserlinjen nede i døråpningen (punkt I), i en avstand på 5 m på den andre siden av døråpningen (punkt II) og i den øvre kanten av døråpningen (punkt III).

- Drei måleverktøyet 180°, og sett det like bak punkt II på den andre siden av døråpningen. La måleverktøyet nivelleres, og rett inn den loddrette laserlinjen slik at midten av den går nøyaktig gjennom punktene I og II.
88|Norsk
- Marker midten av laserlinjen i den øvre kanten av døråpningen som punkt IV.
- Differansen d mellom de to markerte punktene III og IV er det faktiske avviket til måleverktøyet fra loddrett posisjon.
- Mål høyden på døråpningen.
Du beregner maks. tillatt avvik på følgende måte: dobbel høyde på døråpningen × 0,3 mm/m
Eksempel: Ved en høyde på døråpningen på 2 m kan maksimalt avvik være
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punktene III og IV kan dermed maksimalt ligge maksimalt 1,2 mm fra hverandre.
Kontrollere loddnøyaktigheten
Når du skal kontrollere, trenger du en fri målestrekning på fast underlag med en avstand på ca. 5 m mellom gulv og tak.
- Monter måleverktøyet på dreiebraketten (14) og still det på gulvet. Velg punktmodus og la måleverktøyet nivellere inn.

- Marker midten til det øvre laserpunktet i taket (punkt I). Marker også midten til det nedre laserpunktet på gulvet (punkt II).

- Drei måleverktøyet 180°. Plasser det slik at midten på det nedre laserpunktet ligger på punktet II som allerede er markert. La måleverktøyet nivelleres. Marker midten på det øvre laserpunktet (punkt III).
- Differansen d mellom de to markerte punktene I og III på taket er det faktiske avviket til måleverktøyet fra loddrett posisjon.
Du beregner maks. tillatt avvik på følgende måte: dobbel avstand mellom gulv og tak × 0,7 mm/m Eksempel: Ved en avstand mellom gulv og tak på 5 m kan maksimalt avvik være
2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punktene I og III kan dermed maksimalt ligge 7 mm fra hverandre.
Arbeidshenvisninger
Arbeide med stativet (tilbehør)
Et stativ gir et stabilt måleunderlag som kan justeres i høyden. Sett måleverktøyet med 1/4"-stativfestet (10) på gjengene til stativet (23) eller et vanlig fotostativ. For feste på et vanlig stativ bruker du 5/8"-stativfestet (11). Skru fast måleverktøyet med stativets festeskrue. Grovjuster stativet før du slår på måleverktøyet.
Ved hjelp av universalholderen (19) kan du feste måleverktøyet for eksempel på loddrette flater eller magnetiserbare materialer. Universalholderen er også egnet som gulvstativ og gjør det lettere å justere høyden til måleverktøyet.
▶ Hold fingrene unna baksiden på det magnetiske tilbehøret när du fester tilbehøret på overflater. Magnetenes sterke trekkraft kan före til at fingrene blir fastklemt.
Grovjuster universalholderen (19) før du slår på måleverktøyet.
Arbeide med lasermåltavlen (se bilde G)
Lasermåltavlen (20) forbedrer laserstrålens synlighet ved ugunstige forhold og større avstander. Den reflekterende delen av lasermåltavlen (20) forbedrer laserlinjens synlighet. Den transparente delen gjør at laserlinjen kan ses også fra baksiden av lasermåltavlen.
Lasersiktebrille (tilbehør)
Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker lyset til laseren sterkere for øyet.
▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
Arbeidseksempler (se bilde B2–F2, G og H)
Du finner eksempler på bruksmuligheter for måleverktøyet på illustrasjonssidene.
Service og vedlikehold
Vedlikehold og rengjøring
Sørg for at måleverktøyet alltid er rent. Måleverktøyet må ikke senkes ned i vann eller andre væsker. Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.
Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.

Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!
Bare for land i EU:
Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
Suomi
Turvallisuusohjeet
