| Produkttype | Laserpointer / Laserpunkter og -linjer |
| Mærke og model | Bosch GCL 2-15 G Professional |
| Mål (med drejelig holder) | 132 × 81 × 163 mm |
| Mål (uden drejelig holder) | 112 × 55 × 106 mm |
| Vægt (ifølge EPTA) | 0,49 kg |
| Strømforsyning | 3 AA-batterier 1,5 V (LR6) |
| Batterilevetid (punkttilstand) | op til 22 timer |
| Batterilevetid (krydslinjetilstand) | 8 timer |
| Laserlinjens rækkevidde | 15 m |
| Nivelleringsnøjagtighed (linjer) | ±0,3 mm/m |
| Nivelleringsnøjagtighed (punkter) | ±0,7 mm/m |
| Selvnivelleringsområde | ±4° |
| Nivelleringstid | < 4 s |
| Laserklasse | 2 |
| Stråletype og -farve | Rød linje < 1 mW, 630–650 nm ; Rødt punkt < 1 mW |
| Driftstemperatur | -10 °C til +50 °C |
| Beskyttelsesklasse | IP54 (støv- og sprøjtesikker) |
| Stativgevind | 1/4" og 5/8" |
| Hovedfunktioner | Projicering af vandrette og lodrette linjer, lodpunkter op/ned, tilstande: punkt, linje, kryds |
| Vedligeholdelse og rengøring | Rengør med en blød, fugtig klud; brug ikke opløsningsmidler |
| Sikkerhed | Se ikke ind i laserstrålen; klasse 2; automatisk slukning efter 120 min |
| Inkluderede tilbehør | Drejelig holder RM 1, lasermålskive, beskyttelsesetui, batterier |
| Reservedele og reparerbarhed | Boschs kundeservice: www.bosch-pt.com; reservedele tilgængelige |
Ofte stillede spørgsmål - GCL 2-15 G Professional BOSCH
Brugerspørgsmål om GCL 2-15 G Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Laserpointer i PDF-format gratis! Find din vejledning GCL 2-15 G Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GCL 2-15 G Professional af mærket BOSCH.
BRUGSANVISNING GCL 2-15 G Professional BOSCH
Sikkerhedsinstrukser
Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med
de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.
Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strå- lingseksposition.
Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.
Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.
Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
Måleværktøjet og det magnetiske tilbehør må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i måleværktøjet og tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.
Anbring ikke måleværktøjet og det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i måleværktøjet og tilbehøret kan forårsage uopretteligt datatab.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer samt lodpunkter. Måleværktøjet kan bruges både indendørs og udendørs. Dette produkt er et laserprodukt til forbrugere iht. EN 50689.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.
(1) Udgangsåbning laserstråling
(2) Batteriadvarsel
(3) Visning pendullås
(4) Tast for driftsarten Laserpunkt
(5) Tast for driftsarten Laserlinje
(6) Batteridæksel
(7) Låsning af batteridæksel
(8) Styrenot
(9) Tænd/sluk-knap
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Punkt- og linjelaser GCL 2-15 GCL 2-15 G | ||
| Varenummer | 3 601 K66 E.. 3 601 K66 J.. | |
| ArbejdsområdeA) | ||
| – Laserlinje 15 m 15 m | ||
| – Laserpunkt opad 10 m 10 m | ||
| – Laserpunkt nedad 10 m 10 m | ||
| NivelleringsnøjagtighedBIC) | ||
| – Laserlinjer ±0,3 mm/m ±0,3 mm/m | ||
| – Laserpunkter ±0,7 mm/m ±0,7 mm/m | ||
| Selvnivelleringsområde typisk ±4° ±4° | ||
| Nivelleringstid typisk < 4 s < 4 s | ||
| Driftstemperatur -10°C ... +50°C | -10°C ... +50°C | |
| Opbevaringstemperatur | -20°C ... +70°C | -20°C ... +70°C |
68 | Dansk
Punkt- og linjelaser GCL 2-15 GCL 2-15 G
| Maks. anvendelseshøjde over referen-cehøjde | 2000 m 2000 m | |
| Relativ luftfugtighed maks. 90 % 90 % | ||
| Tilsmudsningsgrad i overensstem-melse med IEC 61010-1 | 2^D) | 2^D) |
| Laserklasse 2 2 | ||
| Laserlinje | ||
| – Lasertype < 1 mW, 630–650 nm < 10 mW, 500–540 nm | ||
| – Laserstrålens farve Rød Grøn | ||
| – C_6 1 10 | ||
| – Divergens 0,5 mrad (360°-vinkel) 50 × 10 mrad (360°-vinkel) | ||
| Laserpunkt | ||
| – Lasertype < 1 mW, 630–650 nm | < 1 mW, 630–650 nm | |
| – Laserstrålens farve Rød | Rød | |
| – C_6 1 1 | ||
| – Divergens 0,8 mrad (360°-vinkel) | 0,8 mrad (360°-vinkel) | |
| Stativholder | 1/4", 5/8" | 1/4", 5/8" |
| Batterier | 3 × 1,5 V LR6 (AA) | 3 × 1,5 V LR6 (AA) |
| Driftstid ved driftstilstand ^B) | ||
| – Krydslinje- og punkttilstand | 6 t | 6 t |
| – Krydslinjedrift | 8 t | 8 t |
| – Linje- og punkttilstand | 12 t | 10 t |
| – Linjedrift | 16 t | 12 t |
| – Punkttilstand | 22 t | 22 t |
| Vægt iht. EPTA-Procedure 01:2014 | 0,49 kg | 0,49 kg |
| Mål (længde × bredde × højde) | ||
| – uden drejeholder | 112 × 55 × 106 mm | 112 × 55 × 106 mm |
| – med drejeholder | 132 × 81 × 163 mm | 132 × 81 × 163 mm |
| Kapslingsklasse | IP54 (støv- og stænkvandsbeskyttet) | IP54 (støv- og stænkvandsbeskyttet) |
A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).
B) ved 20-25°C
C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekommer nøjagtighedsafvigelser.
D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (12) på typeskiltet bruges til entydig identifikation af måleværktøjet.
Montering
Isætning/skift af batterier
Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.
Låget til batterirummet (6) åbnes ved at trykke på låsen (7) og klappe låget til batterirummet op. Kom batterierne i.
Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.
Hvis batterierne bliver svage, blinker batteriadvarslen (2) grønt. Desuden blinker laserlinjerne hvert 10 minut i ca. 5 sek. Måleværktøjet kan stadig bruges i ca. 1 t efter første
blink. Når batterierne er afladet, blinker laserlinjerne én gang til umiddelbart før den automatiske slukning.
Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.
Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.
Arbejde med drejeholder RM 1 (se billede A1-A3)
Ved hjælp af drejeholderen (14) kan du dreje måleværktøjet 360° omkring et centralt, altid synligt lodpunkt. Derved kan
laserlinjerne justeres præcist uden at ændre måleværktøjets position.
Sæt måleværktøjet med styrenoten (8) på styreskinnen (15) på drejeholderen (14), og skub måleværktøjet på platformen til anslag.
Træk måleværktøjet af drejeholderen i modsat retning for at skære.
Positioneringsmuligheder for drejeholderen:
- Stående på en jævn flade,
- skruet fast på en lodret flade,
- i forbindelse med loftsklemmen (18) på metalliske loftsslister,
- ved hjælp af magneterne (17) på metalliske overflader.
▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.
Brug
Ibrugtagning
▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side 71).
Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraf-tig ydre påvirkning, skal du foretage en nøjagtighedskon-trol af det, før du fortsætter arbejdet (se "Nøjagtigheds-kontrol af måleværktøjet", Side 71).
Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.
Tænd/sluk
Hvis du vil tænde måleværktøjet, skal du skubbe tænd/slukknappen (9) til positionen on (for arbejde med pendullås) eller til positionen on (for arbejde med automatisk nivellering). Straks efter tænding udsender måleværktøjet laserstråler fra udgangsåbningerne (1).
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.
Hvis du vil slukke måleværktøjet, skal du skubbe tænd/slukknappen (9) til positionen Off. Ved stop låses pendulenheden.
Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.
Ved overskridelse af den maks. tilladte driftstemperatur på 50°C slukkes måleværktøjet for at beskytte laserdioden. Efter afkøling er måleværktøjet igen klar til brug og kan tændes på ny.
Automatisk slukning
Hvis der ikke trykkes på en knap på måleværktøjet i ca.
120 min, slukkes måleværktøjet automatisk for at skåne batterierne.
For at tænde måleværktøjet igen efter automatisk slukning kan du enten først skubbe tænd/sluk-kontakten (9) til positionen "Off" og derefter tænde måleværktøjet igen, eller du kan trykke på enten tasten for driftsarten Laserpunkt (4) eller tasten for driftsarten Laserlinje (5).
Midlertidig deaktivering af frakoblingsautomatik
For at deaktivere frakoblingsautomatikken skal du (mens måleværktøjet er tændt) holde tasten for driftsarten Laserlinje (5) inde i mindst 3 sek. Når frakoblingsautomatikken er deaktiveret, blinker laserstrålerne kort som bekræftelse.
Bemærk: Overskrider driftstemperaturen 45 °C, kan frakoblingsautomatikken ikke mere deaktiveres.
For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen.
Indstilling af driftstype
Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem:
- Krydslinje- og punkttilstand: Måleværktøjet danner en vandret og en lodret laserlinje fremad samt et laserpunkt lodret opad og nedad. Laserlinjerne krydser hinanden i en 90°-vinkel.
- Linjetilstand vandret: Måleværktøjet danner en vandret laserlinje fremad.
- Linjetilstand lodret: Måleværktøjet danner en lodret laserlinje fremad.
Ved positionering af måleværktøjet i rummet vises den lodrette laserlinje på loftet hen over det øverste laserpunkt.
Ved positionering af måleværktøjet direkte på en væg danner den lodrette laserlinje en næsten fuldstændig omløbende laserlinje (360°-linje).
- Punkttilstand: Måleværktøjet danner et laserpunkt lodret opad og nedad.
Alle driftstilstande undtagen punktdrift kan vælges såvel med automatisk nivellering som med pendullås.
70 | Dansk
Arbejde med nivelleringsautomatik
| Rækkefølge af handlingstrin Linjetilstand | vandret | Linjetilstand lodret | Punkttilstand Visning pendullås (3) | Billede | |
| Tænd/sluk-knap (9) i positionen " [IMAGE]" | ●●● | ☐ | B1 | ||
| Krydslinjedrift | ☐ | ||||
 | Tryk 1 × på tasten for driftstilstan-den Laserlinje (5) | ●-● | ☐ | C1 | |
| Tryk 2 × på tasten for driftstilstan-den Laserlinje (5) | -●● | ☐ | D1 | ||
| Tryk 3 × på tasten for driftstilstan-den Laserlinje (5) | --● | ☐ | E1 | ||
| Tryk 4 × på tasten for driftstilstan-den Laserlinje (5) | ●●● | ☐ | B1 | ||
| Krydslinjedrift | ☐ | ||||
| Uafhængigt af indstillingen af linjetilstanden kan punkttilstanden aktiveres eller deaktiveres: | |||||
 | Tryk 1 × på tasten for driftstilstan-den Laserpunkt (4) | ●/-●/-- | ☐ | ||
| Tryk 2 × på tasten for driftstilstan-den Laserpunkt (4) | ●/-●/-● | ☐ | |||
Hvis måleværktøjet er uden for selvnivelleringsområdet, blinker laserlinjerne og/eller -punkterne i hurtig takt. Hvis du under arbejdet med automatisk nivellering skifter til tilstanden "Arbejde med pendullås" (tænd/sluk-knap (9) i
positionen (on), aktiveres altid den første kombinationsmulighed for visningerne af denne tilstand.
Arbejde med pendullås
| Rækkefølge af handlingstrin Linjetilstand | vandret | Linjetilstand lodret | Punkttilstand Visning pendullås (3) | Billede | |
| Tænd/sluk-knap (9) i positionen "On" | ●●-Krydslinjedrift | F1 | |||
 | Tryk 1 × på tasten for driftstilstan-den Laserlinje (5) | ●-- | |||
| Tryk 2 × på tasten for driftstilstan-den Laserlinje (5) | --●- | ||||
| Tryk 3 × på tasten for driftstilstan-den Laserlinje (5) | ●●-Krydslinjedrift | F1 | |||
I tilstanden "Arbejde med pendullås", blinker laserlinjerne langsomt og konstant.
Hvis du under arbejdet med pendullås skifter til tilstanden "Arbejde med automatisk nivellering" (tænd/sluk-knap (9) i positionen 2m), aktiveres altid den første kombinationsmulighed for visningerne af denne tilstand.
Nivelleringsautomatik
Arbejde med nivelleringsautomatik (se billeder B1–E1)
Stil måleværktøjet på et vandret, fast underlag, eller fastgør det på drejeholderen (14).
Skub tænd/sluk-kontakten (9) til positionen "bn" for at arbejde med nivelleringsautomatik.
Nivelleringsautomatikken udligner automatisk ujævnheder inden for selvnivelleringsområdet på ±4°. Så snart laserstrålerne ikke længere blinker, er måleværktøjet indnivelleret. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, blinker laserstrålerne i hurtig takt.
Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.
Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontrollér efter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.
Arbejde med pendullås (se billede F1)
Skub tænd/sluk-knappen (9) til positionen "On" for at arbejde med pendullås. Visningen Pendullås (3) lyser rødt, og laserlinjerne blinker konstant i langsom takt.
Ved arbejde med pendullås er automatisk nivellering slået fra. Du kan holde måleværktøjet frit i hånden eller stille det på et hældende underlag. Laserstrålerne nivelleres ikke længere og forløber ikke længere nødvendigvis lodret i forhold til hinanden.
Nøjagtighedskontrol af måleværktøjet
Indvirkninger på nøjagtigheden
Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.
For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstilles midt på arbejdsfladen.
Ud over udefra kommende påvirkninger kan også maskin-specifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøjagtigheden, før du påbegynder en arbejdsopgave.
Kontrollér altid først højde- samt nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtigheden for den lodrette laserlinje.
Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repareres hos en Bosch-kundeservice.

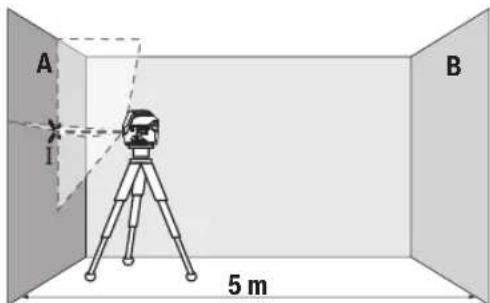

Kontrol af højdenøjagtighed for den vandrette linje
Til kontrollen skal du bruge en fri målestrækning på 5 m på fast underlag mellem to vægge A og B.
- Monter måleværktøjet på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd for måleværktøjet. Vælg krydslinjetilstand med nivelleringsautomatik.
- Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indnivellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt I).

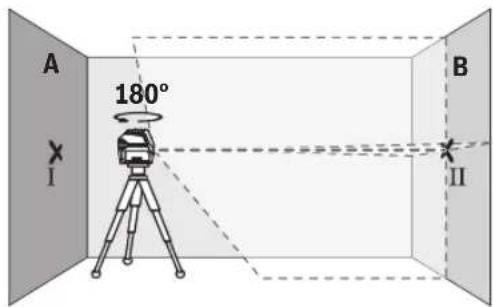

- Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsatte væg B (punkt II).
- Placer måleværktøjet - uden at dreje det - tæt på væggen B, tænd det og det foretag indnivellering.
- Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt II på væggen B.
- Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt I. Lad måleværktøjet foretaget indnivellering, og markér laserlinjernes krydsningspunkt på væggen A (punkt III).
- Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske højdeafvigelse. Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse:
10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.
Kontrol af nivelleringsnøjagtighed for den vandrette linje
Til kontrollen skal du bruge en fri flade på ca. 5 × 5 m.
72 | Dansk
- Monter måleværktøjet i midten mellem væggene A og B på et stativ tæt, eller stil det på et fast, jævnt underlag. Vælg vandret linjetilstand med nivelleringsautomatik, og lad måleværktøjet foretage indnivellering.
- Markér midten af laserlinjen i 2,5 m afstand fra måleværktøjet på begge vægge (punkt I på væg A og punkt II på væg B).
- Opstil måleværktøjet drejet 180° i 5 m afstand, og lad det foretage indnivellering.
- Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så midten af laserlinjen præcist rammer det forinden markerede punkt II på væggen B.
- Markér på væg A midten af laserlinjen som punkt III (lodret over eller under punkt I).
- Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske afvigelse fra vandret.
Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse:
10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

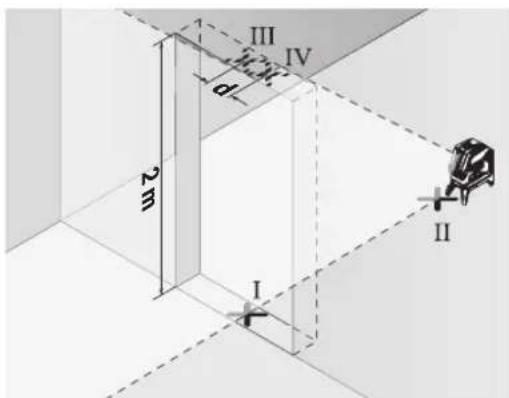

Kontrol af nivelleringsnøjagtighed for den lodrette linje
Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren.
- Opstil måleværktøjet i 2,5 m afstand fra døråbningen på fast, jævnt underlag (ikke på et stativ). Vælg lodret linjetilstand med nivelleringsautomatik. Ret laserlinjen mod døråbningen, og lad måleværktøjet foretage indnivellering.
- Markér midten af den lodrette laserlinje på døråbningens gulv (punkt I), i 5 m afstand på den anden side af døråbningen (punkt II) samt ved døråbningens overkant (punkt III).
- Drej måleværktøjet 180°, og opstil det på den anden side af døråbningen direkte bag punkt II. Lad måleværktøjet foretage indnivellering, og juster den lodrette laserlinje, så dens midte forløber nøjagtigt gennem punkterne I og II.
- Markér laserlinjens midte ved døråbningens overkant som punkt IV.
- Differencen d mellem de to markerede punkter og III og IV angiver måleværktøjets faktiske afvigelse fra lodret.
- Mål døråbningens højde.
Den maksimalt tilladte afvigelse beregnes på følgende måde:
Dobbelt højde af døråbningen × 0,3 mm/m
Eksempel: Ved en døråbning med højden 2 m må den maksimale afvigelse være
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterne III og IV må således højst ligge 1,2 mm fra hinanden.
Kontrollér loddepræcisionen
Til kontrollen skal du bruge en fri målestrækning på fast underlag med en afstand på ca. 5 m mellem gulv og loft.
- Monter måleværktøjet på drejeholderen (14), og stil det på gulvet. Vælg punkttilstand, og lad måleværktøjet foretage indnivellering.
- Markér midten af det øverste laserpunkt på loftet (punkt I). Markér desuden midten af det nederste laserpunkt på gulvet (punkt II).
- Drej måleværktøjet 180°. Placer det, så midten af det nederste laserpunkt ligger på det allerede markerede punkt II. Lad måleværktøjet foretage en automatisk nivellering. Markér midten af det øverste laserpunkt (punkt III).
- Differencen d mellem de to markerede punkter og I og III på loftet angiver måleværktøjets faktiske afvigelse fra lodret.
Den maksimalt tilladte afvigelse beregnes på følgende måde: Dobbelt afstand mellem gulv og loft × 0,7 mm/m.
Eksempel: Ved en afstand mellem gulv og loft på 5 m må den maksimale afvigelse være
2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punkterne I og III må således højst ligge 7 mm fra hinanden.
Arbejdsvejledning
Brug altid kun laserpunktets/laserlinjens midte til markering. Laserpunktets størrelse og laserlinjens bredde ændres i takt med afstanden.
Arbejde med stativ (tilbehør)
Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (10) på stativets (23) eller på et normalt fotostativs gevind. Til fastgørelse på et gængs byggestativ benytter du 5/8"-stativholderen (11). Skru måleværktøjet fast igen med stativets låseskrue.
Juster stativet groft, før du tænder måleværktøjet.
Fastgør med universalholderen (tilbehør) (se billede G)
Ved hjælp af universalholderen (19) kan du fastgøre måleværktøjet på f.eks. lodrette flader eller magnetiserbare materialer. Universalholderen kan også bruges som gulvstativ og letter højdejusteringen af måleværktøjet.
▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.
Juster universalholderen (19) groft, før du tænder måleværktøjet.
Arbejde med laser-måltavlen (se billede G)
Laser-måltavlen (20) forbedrer laserstrålens synlighed ved ugunstige betingelser og større afstande.
Den reflekterende del af laser-måltavlen (20) forbedrer laserlinjens synlighed, og takket være den transparente del er laserlinjen også synlig fra bagsiden af laser-måltavlen.
Laserbriller (tilbehør)
Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.
Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Arbejdseksempler (se billeder B2-F2, G og H)
Eksempler på anvendelsesmuligheder for måleværktøjet finder du på illustrationssiderne.
Hold altid måleværktøjet rent.
Dyp ikke måleværktøjet i vand eller andre væsker.
Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.
Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
74 | Svensk
Dansk
Du finder adresser til andre værksteder på:
Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
Merknad: Hvis driftstemperaturen overskrider 45 °C, kan ikke utkoblingsautomatikken deaktiveres lenger.
Feste med universalholderen (tilbehør) (se bilde G)
- Sikkerhedsinstrukser
- Beregnet anvendelse
- Illustrerede komponenter
- Montering
- Isætning/skift af batterier
- Arbejde med drejeholder RM 1 (se billede A1-A3)
- Brug
- Ibrugtagning
- Tænd/sluk
- Automatisk slukning
- Midlertidig deaktivering af frakoblingsautomatik
- Indstilling af driftstype
- Nivelleringsautomatik
- Arbejde med nivelleringsautomatik (se billeder B1–E1)
- Arbejde med pendullås (se billede F1)
- Nøjagtighedskontrol af måleværktøjet
- Indvirkninger på nøjagtigheden
- Kontrol af højdenøjagtighed for den vandrette linje
- | Dansk
- Kontrol af nivelleringsnøjagtighed for den lodrette linje
- Kontrollér loddepræcisionen
- Arbejdsvejledning
- Arbejde med stativ (tilbehør)
- Fastgør med universalholderen (tilbehør) (se billede G)
- Arbejde med laser-måltavlen (se billede G)
- Laserbriller (tilbehør)
- Arbejdseksempler (se billeder B2-F2, G og H)
- | Svensk
- Dansk
- Du finder adresser til andre værksteder på:
- Gælder kun i EU-lande:
- Svensk
- Säkerhetsanvisningar
- Sikkerhetsanvisninger
- Feste med universalholderen (tilbehør) (se bilde G)
Mærke : BOSCH
Model : GCL 2-15 G Professional
Kategori : Laserpointer
