| Ürün Tipi | Lazer işaretleyici / Lazer noktaları ve çizgileri |
| Marka ve Model | Bosch GCL 2-15 G Professional |
| Boyutlar (döner braket ile) | 132 × 81 × 163 mm |
| Boyutlar (döner braket olmadan) | 112 × 55 × 106 mm |
| Ağırlık (EPTA'ya göre) | 0,49 kg |
| Güç Kaynağı | 3 adet AA 1,5 V pil (LR6) |
| Çalışma Süresi (nokta modu) | 22 saate kadar |
| Çalışma Süresi (çapraz çizgi modu) | 8 saat |
| Lazer Çizgi Menzili | 15 m |
| Seviye Hassasiyeti (çizgiler) | ±0,3 mm/m |
| Seviye Hassasiyeti (noktalar) | ±0,7 mm/m |
| Kendinden Seviyeleme Aralığı | ±4° |
| Seviyeleme Süresi | < 4 s |
| Lazer Sınıfı | 2 |
| Işın Tipi ve Rengi | Kırmızı çizgi < 1 mW, 630–650 nm; Kırmızı nokta < 1 mW |
| Çalışma Sıcaklığı | -10 °C ila +50 °C |
| Koruma Sınıfı | IP54 (toza ve sıçramalara karşı) |
| Tripod Bağlantısı | 1/4" ve 5/8" |
| Ana Fonksiyonlar | Yatay ve dikey çizgiler, üst/alt şakül noktaları, nokta, çizgi, çapraz modları |
| Bakım ve Temizlik | Yumuşak ve nemli bir bezle temizleyin; çözücü kullanmayın |
| Güvenlik | Lazer ışınına bakmayın; sınıf 2; 120 dakika sonra otomatik kapanma |
| Dahil Aksesuarlar | Döner braket RM 1, lazer hedefi, koruyucu kılıf, piller |
| Yedek Parçalar ve Onarılabilirlik | Bosch satış sonrası hizmet: www.bosch-pt.com; parçalar mevcut |
Sık sorulan sorular - GCL 2-15 G Professional BOSCH
Kullanıcıların soruları hakkında GCL 2-15 G Professional BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Lazer işaretçisi PDF formatında ücretsiz! Kılavuzunuzu bulun GCL 2-15 G Professional - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GCL 2-15 G Professional markasının BOSCH.
KULLANIM KILAVUZU GCL 2-15 G Professional BOSCH
tr Orijinal işletme talimati
Türkçe...... Sayfa 105
Polski ...... Strona 114
Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak
kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.
Dikkat – Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir.
Bu ölçme cihazı bir lazer uyarı etiketi ile teslim edilir (ölçme cihazının resminin bulunduğu grafik sayfasında gösterilmektedir).
▶ Lazer uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki lazer uyarı etiketini mevcut lazer uyarı etiketi üzerine yapıştırın.

Lazer ışinını başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışinına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.
▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin.
▶ Lazer donanımında hiçbir değişiklik yapmayın.
▶ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.
▶ Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi
106 | Türkçe
işinlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.
- Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız.
▶ Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. İstemeden de olsa kendi gözlerinizin veya başkalarının gözlerinin kamaşmasına neden olabilirsiniz.
Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.

Ölçüm aletini ve manyetik aksesuarları, implantlara ve kalp pili veya insulin pompası gibi özel tıbbi cihazlara yaklaştırmayın.
Ölçüm aletinin ve aksesuarların mKNATISLAR, implantlarin ve tıbbi cihazlarin fonksiyonlarini olumsuz yonde etkileyebilecek bir alan oluşturur.
Ölçüm aletini ve manyetik aksesuarları, manyetik veri taşıyıcılarından ve manyetik açıdan duyarlı cihazlardan uzak tutun. Ölçüm aleti ve aksesuarlardaki mıknatisların etkisi ile geriye dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.
Ürün ve performans açıklaması
Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.
Usulüne uygun kullanım
Bu ölçüm aleti, yatay ve dikey çizgiler ile şakül noktalarının belirlenmesi ve kontrol edilmesi için tasarlanmıştır. Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.
Bu ürün, EN 50689'a uygun bir tüketici lazer ürünüdür.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.
(1) Lazer işını çıkış deliği
(2) Pil uyarısı
(3) Salınım sabitlemesi göstergesi
(4) Lazer noktası işletim türü tuşu
(5) Lazer çizgisi işletim türü tuşu
(6) Pil haznesi kapağı
(7) Pil haznesi kapağı kilidi
(8) Kılavuz oluk
(9) Açma/kapama şalteri
(10) Tripod girişi 1/4"
(11) Tripod girişi 5/8"
(12) Seri numarası
(13) Lazer uyarı etiketi
(19) Universal tutucu düzeneği (BM 1) ^a)
(20) Lazer hedef tahtasi ^a)
(21) Canta ^a)
(22) Ek parça ^a)
(23) Tripod (BT 150) ^a)
(24) Teleskopik çubuk (BT 350) ^a)
(25) Koruma çantası ^a)
(26) Lazer gözlüğü ^a)
a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
Teknik veriler
| Nokta ve çizgi lazeri GCL 2-15 GCL 2-15 G | ||
| Sipariş numarası | 3 601 K66 E.. 3 601 K66 J.. | |
| Çalışma alanı ^A) | ||
| – Lazer çizgisi 15 m 15 m | ||
| – Yukarı doğru lazer noktası 10 m 10 m | ||
| – Aşağı doğru lazer noktası 10 m 10 m | ||
| Nivelman hassasiyeti ^B)(C) | ||
| – Lazer çizgileri ± 0,3 mm/m ± 0,3 mm/m | ||
| – Lazer noktaları ± 0,7 mm/m ± 0,7 mm/m | ||
| Standart otomatik nivelman aralığı ± 4^ ± 4^ | ||
| Standart nivelman süresi < 4 sn < 4 sn | ||
| Çalışma sıcaklığı –10 °C ... +50 °C | -10 °C ... +50 °C | |
| Saklama sıcaklığı | -20 °C ... +70 °C | -20 °C ... +70 °C |
Nokta ve çizgi lazeri GCL 2-15 GCL 2-15 G
| Referans yükseklik üzerinde maks. uygulama yüksekliği | 2000 m 2000 m | |
| Bağıl hava nemi maks. %90 %90 | ||
| IEC 61010-1 uyarınca kirlenme derecesi | 2^D) | 2^D) |
| Lazer sınıfı 2 2 | ||
| Lazer çizgisi | ||
| – Lazer tipi < 1 mW, 630–650 nm < 10 mW, 500–540 nm | ||
| – Lazer işını rengi kırmızı yeşil | ||
| – C_6 1 10 | ||
| – Iraksama 0,5 mrad (tam açı) 50 × 10 mrad (tam açı) | ||
| Lazer noktası | ||
| – Lazer tipi < 1 mW, 630–650 nm | < 1 mW, 630–650 nm | |
| – Lazer işını rengi kırmızı | kırmızı | |
| – C_6 1 1 | ||
| – Iraksama 0,8 mrad (tam açı) | 0,8 mrad (tam açı) | |
| Tripod girişi | 1/4", 5/8" | 1/4", 5/8" |
| Piller | 3 × 1,5 V LR6 (AA) | 3 × 1,5 V LR6 (AA) |
| İşletim türlerine göre işletim süresi ^B) | ||
| – Çapraz çizgili ve noktasal mod | 6 sa | 6 sa |
| – Çapraz çizgi modu | 8 sa | 8 sa |
| – Çizgisel ve noktasal işletme | 12 sa | 10 sa |
| – Çizgisel işletim | 16 sa | 12 sa |
| – Noktasal mod | 22 sa | 22 sa |
| Ağırlığı EPTA-Procedure 01:2014 uyarınca | 0,49 kg | 0,49 kg |
| Ölçüleri (uzunluk × genişlik × yükseklik) | ||
| – Dönen platform olmadan | 112 × 55 × 106 mm | 112 × 55 × 106 mm |
| – dönen platformlu | 132 × 81 × 163 mm | 132 × 81 × 163 mm |
| Koruma sınıfı | IP54 (toz ve püskürme suyu koruması) | IP54 (toz ve püskürme suyu koruması) |
A) Çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin doğrudan gelen güneş ışığı) azalabilir.
B) 20-25°C'de
C) Belirtilen değerler normal ila en uygun ortam koşullarını şart koşar (örneğin titreşim, sis, duman, direkt güneş ışını bulunmayacaktır). Aşırı sıcaklık değişikliklerinde hassaslık sapmaları meydana gelebilir.
D) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar. Tip etiketi üzerindeki seri numarası (12) ölçme cihazınının kimliğinin belirlenmesine yarar.
Montaj
Akülerin takılması/değiştirilmesi
Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur.
Pil haznesi kapağını (6) açmak için kilide (7) basın ve pil haznesi kapağını yukarı kaldırın. Pilleri yerlerine yerleştirin. Batarya gözünün iç tarafındanı şekilde bakarak doğru kutuplama yapın.
Piller zayıfladığında pil uyarısı (2) yeşil yanıp söner. Ek olarak lazer çizgileri her 10 dakikada bir yaklaşık 5 sn yanıp
söner. Ölçüm aleti ilk yanıp sönmeden sonra yaklaşık 1 sa daha çalıştırılabilir. Aküler boşaldığında lazer çizgileri otomatik kapanmadan hemen önce bir kez daha yanıp söner. Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.
Uzun süre kullanmayacaksanız pilleri ölçüm aletinden çıkarın. Piller uzun süre ölçüm aleti içinde kullanım dışı kaldırlarında korozyona uğrayabilir ve kendiliğinden boşalabilir.
108 | Türkçe
Dönen platform RM 1 ile çalışma (Bakınız: Resimler A1-A3)
Dönen platform (14) yardımıyla ölçüm aletini, merkezi ve her zaman görülebilir bir şakül noktası etrafında 360° döndürebilirsiniz. Bu sayede lazer çizgileri, ölçüm aletinin pozisyonu değiştirilmeden ayarlanabilir.
Ölçüm aletinin kılavuz yivini (8) ilgili dönen platformun (15) kılavuz rayına (14) yerleştirin ve ölçüm aletini dayanak noktasına kadar platforma itin.
Ayırmak için ölçüm aletini dönen platformun tersi yönünde çekin.
Dönen platform konumlandırma olanakları:
- Düz zeminde dik,
- Dikey bir yüzeye vidalı,
- Üst braket (18) ile metal tavan barlarına sabitleme,
- Miknatis (17) yardımıyla metal yüzeylere sabitleme.
▶ Aksesuarı yüzeylere sabitlerken parmaklarını manyetik aksesuarın arka tarafından uzak tutun.
Miknatisların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.
işletim
Çalıştırma
- Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun.
- Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Aşırı büyük sıcaklık farkları olduğunda ölçüm cihazının önce ortam sıcaklığına gelmesini sağlayın ve çalışmaya devam etmeden önce daima hassaslık kontrolü yapın (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 110).
Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassaslığı olumsuz yönde etkilenebilir.
Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun. Ölçme cihazına dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassaslık kontrolü yapmalısınız (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 110).
▶ Taşırken ölçme cihazını kapatın. Kapama işleminde pandül ünitesi kilitlenir, aksi takdirde cihaz şiddetli hareketlerde hasar görebilir.
Açma/kapama
Ölçüm aletini açmak için açma/kapama şalterini (9) ilgili On (nivelman otomatiği olmadan çalışma için) konumuna itin veya On (nivelman otomatiği ile çalışma için) konumuna getirin. Ölçüm aleti, açıldıktan hemen sonra çıkış deliklerinden (1) lazer ışınları gönderir.
▶ Lazer ışinını başkalarına veya hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışinına bakmayın.
Ölçme cihazını kapatmak için açma/kapama şalterini (9) Off pozisyonuna itin. Cihaz kapanınca pandül birimi kilitlenir.
Açık bulunan ölçme cihazını kontrolünüz dışında bırakmayan ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir.
50 °C değerindeki izin verilen maksimum çalışma sıcaklığının aşılması durumunda, lazer diyotlarını korumak üzere cihaz kapanır. Soğuduktan sonra ölçüm aleti tekrar işletmeye hazır duruma gelir ve tekrar açılabilir.
Otomatik kapanma
Yakl. 120 dak. boyunca ölçüm aletindeki hiçbir tuşa basılmazsa ölçüm aleti, aküleri korumak için otomatik olarak kapanır.
Ölçüm aletini otomatik kapanma sonrasında tekrar açmak için açma/kapatma şalterini (9) ilk olarak "Off" konumuna itin ve ardından ölçüm aletini tekrar açın veya lazer noktası işletim türü tuşuna (4) veya lazer çizgisi işletim türü tuşuna (5) basın.
Otomatik kapanmanın zaman zaman devre dışı bırakılması
Otomatik kapanmayı devre dışı bırakmak için (ölçüm aleti açıklken) lazer çizgisi işletim türü tuşuna (5) en az 3 saniye boyunca basılı tutun. Otomatik kapanma devre dışı kaldığında, onaylama yapmak üzere lazer ışınları kısa süre yanıp söner.
Not: Çalışma sıcaklığı 45 °C'nin üzerine çıkarsa otomatik kapanma devre dışı bırakılamaz.
Otomatik kapama işlevini etkin duruma getirmek için ölçme cihazını kapatın ve tekrar açın.
İşletme türünün ayarlanması
Bu ölçme aletinin birçok işletim türü vardır ve bunlar arasında istediğiniz zaman değişiklik yapabilirsiniz:
- Çapraz çizgili ve noktasal işletim: Ölçüm aleti öne doğru bir yatay ve bir dikey lazer çizgisi ile yukarı ve aşağı doğru bir dikey lazer noktası oluşturur. Bu lazer çizgileri birbirini 90° açı ile keser.
- Yatay çizgisel işletim: Ölçüm aleti öne doğru yatay bir lazer çizgisi oluşturur.
- Dikey çizgisel işletim: Ölçüm aleti öne doğru dikey bir lazer çizgisi oluşturur. Ölçüm aleti bir mekanda konumlandırıldığında, dikey lazer çizgisi tavanda üst lazer noktası üzerinden gösterilir. Ölçüm aleti doğrudan bir duvarda konumlandırıldığında, dikey lazer işını neredeyse tam bir daire oluşturan bir lazer çizgisi oluşturur (360° çizgisi).
- Noktasal işletim: Ölçüm aleti yukarı ve aşağı yönde birer adet dikey lazer noktası oluşturur.
Noktasal mod hariç bütün işletme türleri hem nivelman otomatiği ile hem de salınım sabitlemesi ile seçilebilir.
Nivelman otomatiği ile çalışma
| İşlem adımları sırası Yatay çizgisel | işletim | Dikey çizgisel işletim | Noktasal mod Salınım sabitlemesi göstergesi (3) | Resim | |
| Açma/kapama şalteri (9) ilgili "n" konumunda | ●●● | B1 | |||
| Çapraz çizgi modu | |||||
![]() | Lazer çizgisi işletim türü tuşuna (5) 1 kere basılmalıdır | ![]() | C1 | ||
| Lazer çizgisi işletim türü tuşuna (5) 2 kere basılmalıdır | -●● | D1 | |||
| Lazer çizgisi işletim türü tuşuna (5) 3 kere basılmalıdır | --● | E1 | |||
| Lazer çizgisi işletim türü tuşuna (5) 4 kere basılmalıdır | ●●● | B1 | |||
| Çapraz çizgi modu | |||||
Çizgisel işletme türü ayarından bağımsız olarak noktasal işletme etkinleştirilebilir veya devre dışı bırakılabilir:




Ölçüm aleti otomatik nivelman aralığının dışında ise lazer çizgileri ve/veya noktaları hızlı bir tempo ile yanıp söner. Nivelman otomatiği ile çalışırken "Salınım sabitlemesi ile çalışma" moduna geçerseniz (acma/kapama şalteri (9) ilgili
"On" konumunda), daima bu mod göstergelerinin ilk kombinasyon olanağı etkinleştirilir.
Salınım sabitlemesi ile çalışma
| İşlem adımları sırası Yatay çizgisel | işletim | Dikey çizgisel işletim | Noktasal mod Salınım sabitlemesi göstergesi (3) | Resim | |
| Açma/kapama şalteri (9) ilgili "on" konumunda | ●●- | [TWGW] | F1 | ||
| Çapraz çizgi modu | Kırmızı | ||||
| [22XX] | Lazer çizgisi işletim türü tuşuna (5) 1 kere basılmalıdır | ●-- | [00C4] | Kırmızı | |
| Lazer çizgisi işletim türü tuşuna (5) 2 kere basılmalıdır | -●- | [02B3] | Kırmızı | ||
| Lazer çizgisi işletim türü tuşuna (5) 3 kere basılmalıdır | ●●- | ![]() | F1 | ||
| Çapraz çizgi modu | Kırmızı | ||||
"Salınım sabitlemesi ile çalışma" modunda lazer çizgileri sürekli olarak yavaş yanıp söner. Salınım sabitlemesi ile çalışırken "Nivelman otomatiği ile çalışma" moduna geçerseniz (acma/kapama şalteri (9) ilgili "on" konumunda), daima bu mod göstergelerinin ilk kombinasyon olanağı etkinleştirilir.
Nivelman otomatiği
Nivelman otomatiği ile çalışma (bkz. resimler B1-E1)
Ölçüm aletini yatay ve sabit bir zemine yerleştirin veya dönen platforma (14) sabitleyin.
Nivelman otomatiği ile çalışmak için açma/kapama şalterini (9) "bn" pozisyonuna itin.
Nivelman otomatiği ±4 ^a lik otomatik nivelman aralığındaki sapmaları otomatik olarak dengeler. Lazer ışınları yanıp sönmeyi bıraktığı, ölçüm aleti seviyelemesi gerçekleşmiştir.
Otomatik seviyeleme mümkün değilse (örneğin ölçüm aletinin bulunduğu yüzey, yatay konumdan 4° üzerinde fazla sapma gösteriyorsa) lazer ışınları hızlı bir tempoda yanıp söner.
Bu gibi durumlarda ölçme aletini yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin. Ölçme aleti
110 | Türkçe
±4° değerindeki otomatik nivelman aralığı içindeyse lazer işinları sürekli yanar.
İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçüm aleti tekrar otomatik olarak nivelman yapar. Ölçüm aletinin kaymasından kaynaklanan hataları önlemek için seviyeleme sonrasında, referans noktalara bağlı olarak lazer ışınlarının konumunu kontrol edin.
Salınım sabitlemesi ile çalışma (bkz. Resim F1)
Salınım sabitlemesi ile çalışmak için açma/kapama şalterini
(9) „On“ açık pozisyonuna itin. Salınım sabitlemesi göstergesi (3) kırmızı yanar ve lazer çizgileri sürekli olarak yavaş yanıp söner.
Salınım sabitlemesi ile çalışırken nivelman otomatiği kapalıdır. Ölçüm aletini serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz. Bu durumda lazer ışınlarının nivelman ayarı yapılmaz ve zorunlu olarak birbirine dik seyretmez.
Ölçme cihazının hassaslık kontrolü
Hassaslık üzerine olan etkiler
En büyük etkiyi ortam sıcaklığı yapar. Özellikle zeminden yukarı doğru seyreden sıcaklık farkları lazer ışını saptırabilir.
Zeminden yükselen ıslan kaynaklanan termal etkileri en aza indirmek için, ölçüm aletinin bir tripod üzerinde kullanılması tavsiye edilir. Mümkünse ölçüm aletini çalışma yerinin ortasına yerleştirin.
Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme veya şiddetli çarpmalar) sapmalara neden olabilir. Bu nedenle çalışma başlamadan önce her defasında nivelman hassaslığını kontrol edin.
Önce yatay lazer ışınının yüksekliğini ve nivelman hassasiyetini, sonra da dikey lazer ışınlarının nivelman hassasiyetini kontrol edin.
Yaptığınız kontrollerde ölçüm aleti maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

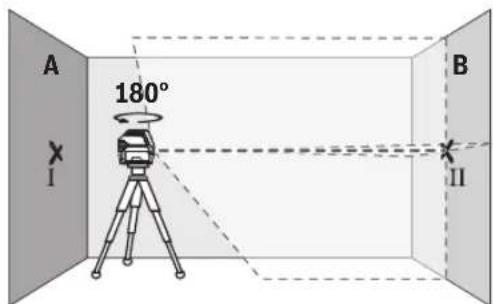

Yatay ışın yükseklik hassasiyetinin kontrol edilmesi

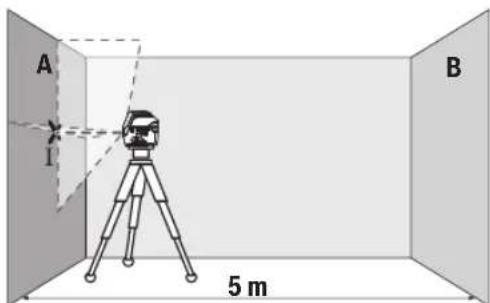

Bu kontrol işlemi için A ve B duvarları arasında 5 m'lik serbest bir ölçme hattına ihtiyacınız vardır.
- Ölçüm aletini A duvarının yakınında bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Ölçüm aletini açın. Nivelman otomatiği olan çapraz hat işletimini seçin.

- Lazeri A duvarına yakın olarak doğrultun ve ölçme cihazının nivelman yapmasını bekleyin. Lazer ışınlarının duvarda kesiştığı noktanın ortasını işaretleyin (Nokta I).

- Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve karşı duvarda B lazer ışınlarının kesiştığı noktayı işaretleyin (Nokta II).
- Ölçme cihazını – çevirmeden – B duvarının yakınına yerleştirin, cihazı açın ve nivelman yapmasını bekleyin.

- Ölçme cihazının yüksekliğini (tripot yardımı ile ve gerekiyorsa besleyerek) lazer çizgilerinin kesiştığı nokta tam olarak B duvarında işaretlenen Nokta II'ye denk gelecek biçimde ayarlayın.

– Yüksekliği değiştirmeden, ölçme cihazını 180° çevirin. Cihazı A duvarına, dikey lazer ışını işaretlenen Nokta l'den geçecek biçimde doğrultun. Ölçme cihazının nivelman yapmasını bekleyin ve A duvarında lazer ışınlarının kesiştığı noktayı işaretleyin (Nokta III).
- A duvarında işaretlenen I ve III noktaları arasındaki d farkı, ölçme cihazının gerçek yükseklik sapmasını verir.
2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:
10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.
Yatay ışın nivelman hassasiyetinin kontrol edilmesi
Bu kontrol için yakl. 5 × 5 m'lik boş bir alana ihtiyacınız vardır.
- Ölçüm aletini A ve B duvarlarının arasındaki orta noktada bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Nivelman otomatiği olan yatay çizgisel işletimi seçin ve ölçüm aletinin seviyeleme yapmasını sağlayın.

- Ölçüm aletinden 2,5 m uzaklıkta, her iki duvarda ilgili lazer çizgisinin orta noktasını işaretleyin (nokta I duvar A için ve nokta II duvar B için).

- Ölçüm aletini 180° döndürerek 5 m mesafede konumlandırın ve seviyeleme yapmasını sağlayın.
- Ölçüm aletinin yüksekliğini (tripod yardımıyla veya altına destek koyarak), lazer çizgisinin orta noktası önceden işaretlenen nokta II duvar B'ye denk gelecek şekilde ayarlayın.
- Duvar A'da lazer çizgisinin orta noktasını ilgili nokta III olarak işaretleyin (dikey konumda nokta l'in üzerinde veya altında).
- A duvarında işaretlenen I ve III noktalarının farkı d, ölçüm aletinin yataydan gerçek sapmasını verir.
2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:
10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

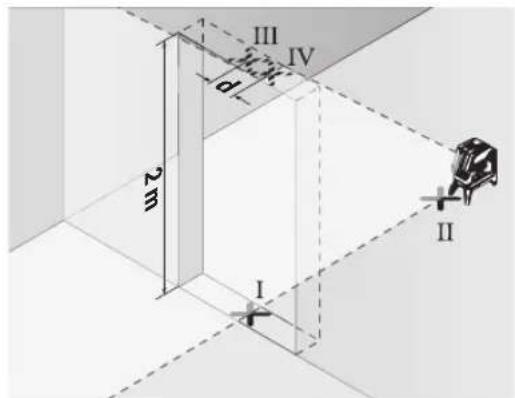

Dikey ışın nivelman hassasiyetinin kontrol edilmesi
Bu kontrol işlemi için her iki tarafından en azından 2,5 m yer olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız vardır.
- Ölçüm aletini kapı aralığından 2,5 m mesafeye sert ve düz bir zemine yerleştirin (tripoda değil). Nivelman otomatiği olan dikey çizgisel işletimi seçin. Lazer ışınınlı kapı açıklığına doğrultun ve ölçüm aletinin seviyeleme yapmasını bekleyin.

- Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını işaretleyin (Nokta I), kapı aralığının diğer tarafından 5 m mesafedeki noktayı (Nokta II) ve kapı aralığı üst kenarındaki noktayı (Nokta III) işaretleyin.

- Ölçme cihazını 180° çevirin ve kapı aralığının diğer tarafından doğrudan Nokta Il'nin arkasına yerleştirin. Ölçme cihazının nivelman yapmasını bekleyin ve dikey lazer ışınınlı, Nokta I ve Nokta Il'den geçecek biçimde doğrultun.
- Kapı aralığı üst kenarında lazer işınının ortasını Nokta IV olarak işaretleyin.
– İşaretlenen III ve IV noktaları arasındaki d farkı ölçme cihazının dikeylikten gerçek sapmasını verir.
- Kapı aralığının yüksekliğini ölçün.
İzin verilen maksimum sapma şu şekilde hesaplanır:
Kapı aralığı yüksekliğinin iki katı × 0,3 mm/m
Örnek: Kapı aralığı yüksekliği 2 m ise, maksimum sapma
112 | Türkçe
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm olmalıdır. Nokta III ve IV birbirinden en fazla 1,2 mm ayrı olmalıdır.
Hizalama hassaslığının kontrolü
Bu kontrol için zemin ile tavan arasında yakl. 5 m mesafede sabit bir zemine sahip boş bir ölçüm hattı gereklidir.
- Ölçüm aletini dönen platforma (14) monte edin ve zemine yerleştirin. Noktasal işletimi seçin ve ölçüm aletinin seviyeleme yapmasını bekleyin.

- Üst lazer noktasının ortasını, tavanda işaretleyin (nokta I). Ayrıca alt lazer noktasının ortasını, zeminde işaretleyin (nokta II).

- Ölçüm aletini 180° döndürün. Ölçüm aletini, alt lazer noktasının ortası önceden işaretlenen nokta II'ye denk gelecek şekilde konumlandırın. Ölçüm aletinin nivelman yapmasını bekleyin. Üst lazer noktasının ortasını işaretleyin (nokta III).
- Tavanda işaretlenen I ve III noktaları arasındaki fark d, ölçüm aletinin dikeyden gerçek sapmasını verir.
İzin verilen maksimum sapma şu şekilde hesaplanır: Zemin ile tavan arasındaki mesafenin iki katı × 0,7 mm/m. Örnek: Zemin ile tavan arasındaki mesafe 5 m ise, sapma 2 × 5 m × ±0,7 mm/m = ±7 mm olmalıdır. Nokta I ve III birbirinden en fazla 7 mm ayrı olmalıdır.
Çalışırken dikkat edilecek hususlar
İşaretlemek için her zaman lazer noktasının veya lazer çizgisinin ortasını kullanın. Lazer noktasının büyüklüğü veya lazer çizgisinin genişliği, ilgili mesafe ile değişiklik gösterir.
Tripot ile çalışma (aksesuar)
Tripot stabil ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçme cihazının 1/4" sehpagirişini (10) tripotun
(23) dişli yuvasına veya piyasada bulunan bir fotoğraf sehpasının yuvasına takın. Piyasada bulunan bir yapı tripotuna sabitleme yapmak için 5/8"-sehpa girişini (11) kullanın. Ölçme cihazını tripotun sabitleme vidası ile sıkıca vidalayın.
Ölçme cihazını açmadan önce tripotu kabaca doğrultun.
Çok amaçlı sabitleme aparatı ile (aksesuar) sabitleme (Bakınız: Resim G)
Universal tutucu düzeneği (19) yardımı ile ölçme cihazını örneğin dikey yüzeylere veya mıknatıslanabilir malzemeye sabitleyebilirsiniz. Universal tutucu düzeneği zemin tripodu olarak da kullanılmaya uygundur ve ölçüm aletinin yüksekliğinin ayarlanmasına olanak sağlar.
▶ Aksesuarı yüzeylere sabitlerken parmaklarını manyetik aksesuarın arka tarafından uzak tutun. Miknatışların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.
Ölçme cihazını açmadan önce çok amaçlı sabitleme aparatın (19) kabaca ayarlayın.
Lazer hedef tahtası ile çalışma (bkz. resim G)
Lazer hedef tablası (20) elverişsiz koşullarda ve uzak mesafelerde lazer ışınınin görünürlülüğünü iyileştirir. Lazer hedef tahtasının (20) yansıma yapan yüzeyi lazer çizgisinin görünürlülüğünü iyileştirir, saydam yüzeyi ise lazer çizgisinin hedef tablasının arkasında da görünmesine olanak sağlar.
Lazer gözlüğü (aksesuar)
Lazer gözlüğü ortam ışığını filtre eder. Bu nedenle lazer ışığı göze daha parlak gelir.
▶ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.
Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.
Çalışma örnekleri (bkz. resimler B2–F2, G ve H)
Ölçme cihazının uygulama örnekleri için grafik sayfalarına bakın.
Bakım ve servis
Bakım ve temizlik
Ölçme cihazını her zaman temiz tutun.
Ölçme cihazını suya veya başka sıvılar içine daldırmayın.
Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.
Özellikle çıkış deliği yakınındaki yüzeyi düzenli aralıklarla temizleyin ve bunu yaparken tüylenme olmamasına dikkat edin.
Müşteri servisi ve uygulama danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:
www.bosch-pt.com
Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.
Türkiye
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.
Tersane cd. Zencefil Sok.No:6 Karaköy
Beyoğlu / İstanbul
Tel.: +90 212 2974320
Fax: +90 212 2507200
E-mail: info@marmarabps.com
Bağrı açıklar Oto Elektrik
Motorlu Sanayi Çarşısı Doğruer Sk. No:9
Selçuklu / Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Fax: +90 332 2363492
E-mail: bagriaciklarotoelektrik@gmail.com
Akgül Motor Bobinaj San. Ve Tlc. Ltd. Şti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer / Bursa
Tel: +90 224 443 54 24
Fax: +90 224 271 00 86
E-mail: info@akgulbobinaj.com
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kocasinan / KAYSERİ
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax: +90 352 3206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.
10021 Sok. No: 11 AOSB
Çiğli / İzmir
Tel.: +90232 3768074
Fax: +90 232 3768075
E-mail: boschservis@aygem.com.tr
Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.
Karaağaç Mah. Sümerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax: +90 446 2240132
E-mail: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydinevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Fax: +90 216 432 00 82
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 Iskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: bulsanbobinaj@gmail.com
Çözüm Bobinaj
Küsget San.Sit.A Blok 11Nolu Cd.No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax: +90 342 2351508
E-mail: cozumbobinaj2@hotmail.com
Onarım Bobinaj
Raif Paşa Caddesi Çay Mahallesi No:67
İskenderun / HATAY
Tel:+90 326 613 75 46
E-mail: onarim_bobinaj31@mynet.com
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
İşleri Bölümü 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax: +90 242 3341980
E-mail: info@fazmakina.com.tr
Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San
ve Tic. Ltd. Şti
Beylikdüzü Sanayi Sit. No: 210
Beylikdüzü / İstanbul
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.
Ege İş Merkezi 1201/4 Sok. No: 4/B
Yenişehir / İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: info@sezmenbobinaj.com.tr
Üstündağ Bobinaj ve Soğutma Sanayi
Nusretiye Mah. Boyacılar Aralığı No: 9
Çorlu / Tekirdağ
Tel.: +90 282 6512884
Fax: +90 282 6521966
E-mail: info@ustundagsogutma.com
114 | Polski
İŞIKLAR ELEKTRİK BOBİNAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez / ADANA
Tel.: +90 322 359 97 10 - 352 13 79
Fax: +90 322 359 13 23
E-mail: isiklar@isiklarelektrik.com
Diğer servis adreslerini şurada bulabilirsiniz:
Ölçme cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Ölçme cihazını ve bataryaları evsel çöplerin içine atmayın!
Sadece AB ülkeleri için:
Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış ölçme aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
