Tipo di prodotto	Puntatore laser / Punti e linee laser
Marca e modello	Bosch GCL 2-15 G Professional
Dimensioni (con supporto rotante)	132 × 81 × 163 mm
Dimensioni (senza supporto rotante)	112 × 55 × 106 mm
Peso (secondo EPTA)	0,49 kg
Alimentazione	3 batterie AA 1,5 V (LR6)
Autonomia (modalità punti)	fino a 22 ore
Autonomia (modalità linee incrociate)	8 ore
Portata linea laser	15 m
Precisione di livellamento (linee)	±0,3 mm/m
Precisione di livellamento (punti)	±0,7 mm/m
Gamma di autolivellamento	±4°
Tempo di livellamento	< 4 s
Classe laser	2
Tipo e colore del fascio	Linea rossa < 1 mW, 630–650 nm; Punto rosso < 1 mW
Temperatura di funzionamento	da -10 °C a +50 °C
Grado di protezione	IP54 (antipolvere e schizzi)
Attacco per treppiede	1/4" e 5/8"
Funzioni principali	Proiezione di linee orizzontali e verticali, punti di piombo alto/basso, modalità punti, linee, incrociate
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare solventi
Sicurezza	Non guardare il fascio laser; classe 2; spegnimento automatico dopo 120 min
Accessori inclusi	Supporto rotante RM 1, bersaglio laser, custodia di protezione, batterie
Ricambi e riparabilità	Servizio post-vendita Bosch: www.bosch-pt.com; ricambi disponibili

Domande frequenti - GCL 2-15 G Professional BOSCH

Come cambiare le batterie del Bosch GCL 2-15 G Professional?

Premere il blocco (7) per aprire il coperchio del vano batterie (6). Inserire 3 batterie AA (LR6) rispettando la polarità indicata. Sostituire sempre tutte le batterie contemporaneamente e utilizzare batterie della stessa marca e capacità.

Come utilizzare il livellamento automatico?

Posizionare l'interruttore On/Off (9) sulla posizione 'On' (livellamento automatico). L'apparecchio si livella automaticamente se l'inclinazione non supera ±4°. Le linee laser lampeggiano rapidamente se il livellamento non è possibile; posizionare quindi l'apparecchio su una superficie più orizzontale.

Cosa fare se le linee laser lampeggiano rapidamente?

Un lampeggio rapido indica che l'apparecchio è fuori dal campo di autolivellamento (±4°). Posizionare l'apparecchio su una superficie più stabile e orizzontale, oppure utilizzare la modalità con unità pendolare bloccata per un uso inclinato.

Qual è la precisione di livellamento del GCL 2-15 G?

La precisione è di ±0,3 mm/m per le linee laser e di ±0,7 mm/m per i punti laser, in condizioni ambientali normali (20-25°C). Variazioni di temperatura o urti possono influenzare la precisione.

Si può utilizzare l'apparecchio all'aperto?

Sì, l'apparecchio è progettato per uso interno ed esterno. La portata può essere ridotta in caso di forte luminosità (esposizione diretta al sole). Utilizzare il bersaglio laser o gli occhiali per migliorare la visibilità.

Come disattivare lo spegnimento automatico?

Tenere premuto il tasto Modalità linea laser (5) per almeno 3 secondi. Le linee laser lampeggiano brevemente per confermare. Per riattivare, spegnere e riaccendere l'apparecchio.

Quali accessori sono disponibili per questo laser?

Gli accessori includono: supporto rotante RM 1, bersaglio laser, occhiali per visione, treppiede BT 150, asta telescopica BT 350, supporto universale BM 1, pinza per soffitto, custodia di protezione. Consultare il sito Bosch per la gamma completa.

Come pulire l'apparecchio di misurazione?

Utilizzare un panno morbido e umido per pulire l'apparecchio. Non immergere in acqua e non utilizzare detergenti o solventi. Pulire regolarmente l'area intorno all'apertura del laser.

Cosa fare se il laser non si accende?

Controllare prima le batterie: sostituirle con batterie nuove. Assicurarsi che l'interruttore On/Off sia nella posizione corretta. Se il problema persiste, contattare il servizio post-vendita Bosch.

Come verificare la precisione dell'apparecchio?

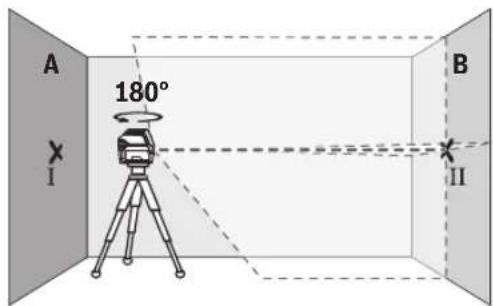

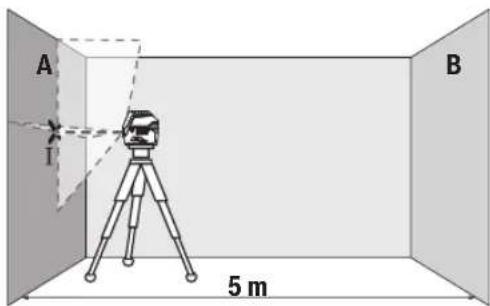

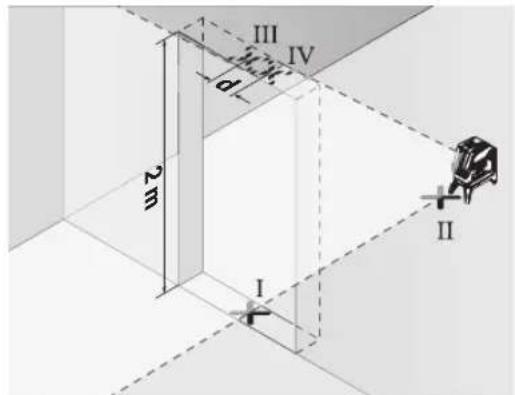

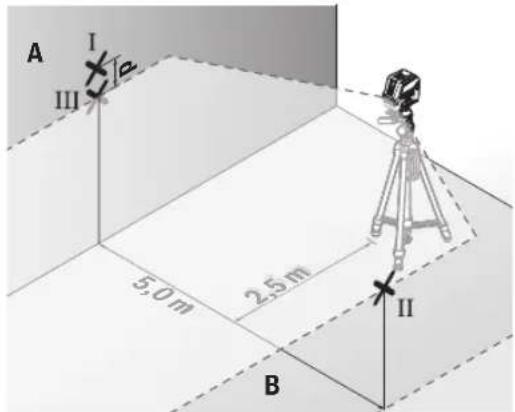

Eseguire i controlli descritti nel manuale: test di altezza della linea orizzontale su 5 m, test di livellamento orizzontale, test di linea verticale e test di piombo. Gli scostamenti massimi ammissibili sono forniti in funzione della distanza. In caso di superamento, fare riparare l'apparecchio da Bosch.

MANUALE UTENTE GCL 2-15 G Professional BOSCH

it Istruzioni originali

Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Se lo strumento di misura non viene utilizzato

conformemente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nello strumento stesso. Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI Cessione A TERZI.

Prudenza - Qualora vengano utilizzati dispositivi di comando o regolazione diversi da quelli qui indicati o vengano eseguite procedure diverse, sussiste la possibilità di una pericolosa esposizione alle radiazioni.
▶ Lo strumento di misura viene fornito con una targhetta laser di avvertimento (contrassegnata nella figura in cui è rappresentato lo strumento di misura).
Se il testo della targhetta laser di pericolo è in una lingua straniera, prima della messa in funzione iniziale

incollare l'etichetta fornita in dotazione, con il testo nella propria lingua.

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.
▶ Non apportare alcuna modifica al dispositivo laser.
Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali protettivi. Gli occhiali per raggio laser rendono meglio visibile stesso, ma non proteggono dalla radiazione laser.
Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali da sole o nel traffico stradale. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.
Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
Evitare che i bambini utilizzino lo strumento di misura laser senza la necessaria sorveglianza. Potrebbero involontariamente abbagliare altre persone o loro stessi.
Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Non portare lo strumento di misura né accessori magnetici in prossimità di impianti ed altri dispositivi medicali, come ad esempio pacemaker o microinfusori. I magneti dello strumento di misura e degli accessori generano un campo che può pregiudicare il funzionamento impianti e dispositivi medicali.

Tenere lo strumento di misura e gli accessori magnetici a distanza da supporti dati magnetici e da apparecchiature sensibili ai campi magnetici. L'effetto dei magneti dello strumento di misura e degli accessori può comportare perdite irreversibili di dati.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Lo strumento di misura è concepito per il rilevamento e la verifica di linee orizzontali e verticali, nonché di punti a piombo.

Lo strumento di misura è adatto per l'impiego in ambienti interni ed all'esterno.

Questo è un prodotto laser di consumo conforme a EN 50689.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

(1) Apertura di uscita raggio laser
(2) Avviso batterie
(3) Indicatore di bloccaggio oscillazione
(4) Tasto di modalità Punto laser
(5) Tasto di modalità Linea laser
(6) Coperchio vano pile
(7) Bloccaggio del coperchio vano pile
(8) Scanalatura di guida
(9) Interruttore di avvio/arresto
(10) Attacco treppiede da 1/4"
(11) Attacco treppiede da 5/8"

(12) Numero di serie
(13) Targhetta di pericolo raggio laser
(14) Supporto ruotabile (RM 1)
(15) Binario di guida
(16) Asola di fissaggio
(17) Magnete
(18) Fermaglio per soffitto ^a)
(19) Supporto universale (BM 1) ^a)
(20) Pannello di mira per laser ^a)
(21) Valigetta ^a)
(22) Termoformato ^a)
(23) Treppiede (BT 150) ^a)
(24) Asta telescopica (BT 350) ^a)
(25) Custodia protettiva ^a)
(26) Occhiali per raggio laser ^a)

a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici
Livella laser multifunzione GCL 2-15 GCL 2-15 G

Codice prodotto	3 601 K66 E.. 3 601 K66 J..
Raggio d'azioneA)
– Linea laser 15 m 15 m
– Punto laser verso l'alto 10 m 10 m
– Punto laser verso il basso 10 m 10 m
Precisione di livellamentoB)(C)
– Linee laser ±0,3 mm/m ±0,3 mm/m
– Punti laser ±0,7 mm/m ±0,7 mm/m
Campo di autolivellamento tipico ±4° ±4°
Tempo di livellamento tipico < 4 s < 4 s
Temperatura di esercizio -10°C ... +50°C -10°C ... +50°C
Temperatura di magazzinaggio	-20°C ... +70°C -20°C ... +70°C
Altitudine d'impiego max. sul livello del mare	2000 m	2000 m
Umidità atmosferica relativa max.	90%	90%
Grado di contaminazione secondo IEC 61010-1	2D)	2D)
Classe laser	2	2
Linea laser
– Tipo di laser	< 1 mW, 630–650 nm	< 10 mW, 500–540 nm
– Colore del raggio laser	Rosso	Verde
– C6	1 10
– Divergenza	0,5 mrad (angolo giro)	50 × 10 mrad (angolo giro)
Punto laser
– Tipo di laser	< 1 mW, 630–650 nm	< 1 mW, 630–650 nm
– Colore del raggio laser	Rosso	Rosso

52 | Italiano

Livella laser multifunzione GCL 2-15 GCL 2-15 G

- C_6 1 1
- Divergenza 0,8 mrad (angolo giro) 0,8 mrad (angolo giro)
Attacco treppiede 1/4", 5/8" 1/4", 5/8"
Batterie 3 × 1,5 V LR6 (AA) 3 × 1,5 V LR6 (AA)
Autonomia in modalità di funzionamento ^B)
- Modalità a linee incrociate e punti-forme	6 h 6 h
- Modalità a linee incrociate 8 h 8 h
- Modalità lineare e puntiforme 12 h 10 h
- Modalità lineare 16 h 12 h
- Modalità puntiforme	22 h 22 h
Peso secondo EPTA-Proce-dure 01:2014	0,49 kg	0,49 kg
Dimensioni (lunghezza × larghezza × altezza)
- senza supporto ruotabile	112 × 55 × 106 mm	112 × 55 × 106 mm
- con supporto ruotabile	132 × 81 × 163 mm	132 × 81 × 163 mm
Grado di protezione	IP54 (protezione contro la polvere e gli schizzi d'acqua)	IP54 (protezione contro la polvere e gli schizzi d'acqua)

A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d'azione potrà risultare ridotto.
B) con 20-25°C
C) I valori indicati presuppongono condizioni ambientali normali e/o favorevoli (ad esempio assenza di vibrazioni, nebbia, fumo, nessuna irradiazione solare diretta). In seguito a violente oscillazioni di temperatura è possibile che si riscontrino perdite di precisione.
D) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa.
Per un'identificazione univoca dello strumento di misura, consultare il numero di serie (12) riportato sulla targhetta identificativa.

Montaggio

Introduzione/sostituzione delle pile

Per l'impiego dello strumento di misura si raccomanda di utilizzare pile alcaline al manganese.

Per aprire il coperchio del vano batterie (6) esercitare pressione sul bloccaggio (7) e quindi sollevare il coperchio. Introdurre le batterie.

Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.

Quando le batterie iniziano ad essere scariche, l'avviso pile (2) lampeggia con luce verde. Le linee laser inoltre lampeggeranno per circa 5 s ogni 10 min. Dopo il primo lampeggio, lo strumento di misura avrà un'autonomia residua di circa 1 h. Quando le pile saranno completamente scariche, le linee laser lampeggeranno un'altra volta e subito dopo lo strumento si spegnerà automaticamente.

Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacità.

Se lo strumento di misura non viene impiegato per lunghi periodi, rimuovere le pile dallo strumento stesso.

Qualora le batterie rimangano per lungo tempo all'interno dello strumento di misura si possono verificare fenomeni di corrosione e di autoscaricamento.

Utilizzo con il supporto ruotabile RM 1 (vedere figg. A1-A3)

Mediante il supporto ruotabile (14) è possibile ruotare lo strumento di misura di 360° attorno ad un punto a piombo centrale, sempre visibile. Ciò consente di orientare le linee laser senza modificare la posizione dello strumento di misura.

Sistemare lo strumento di misura, con la scanalatura di guida (8) sul binario di guida (15) del supporto ruotabile (14) e spingere fino a battuta lo strumento di misura sulla piattaforma.

Per separare le parti, estrarre lo strumento di misura dal supporto ruotabile nella direzione opposta.

Possibilità di posizionamento del supporto ruotabile:

- verticale su superficie piana,

• avvitato su superficie verticale,
• in combinazione con il fermaglio di copertura su listelli di copertura (18) metallici,
• mediante i magneti (17) su superfici metalliche.
  Mantenere le dita a distanza dal lato posteriore dell'accessorio magnetico, quando lo si fissa su superfici. A causa dell'elevata forza di attrazione dei magneti, le dita potrebbero restare intrappolate.

Utilizzo

Messa in funzione

▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di considerevoli oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura e, prima di procedere con ulteriori lavorazioni, eseguire sempre una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 55). Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare di urtare violentemente o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 55).
▶ Spegnere lo strumento di misura, quando occorra trasportalo. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Accensione/spegnimento

Per accendere lo strumento di misura, spostare l'interrutto-re di avvio/arresto (9) in posizione on (per impiego senza bloccaggio oscillazione), oppure in posizione on (per impiego con livellamento automatico). Subito dopo l'accensione, lo strumento di misura proietterà raggi laser dalle aperture di uscita (1).

Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza.

Per spegnere lo strumento di misura, spingere l'interruttore di accensione/spegnimento (9) in posizione Off. In fase di spegnimento, l'unità oscillante verrà bloccata.

▶ Non lasciare incustodito lo strumento di misura quando è acceso e spegnerlo sempre dopo l'uso. Altre persone potrebbero essere abbagliate dal raggio laser.

Qualora venga superata la temperatura massima di funzionamento ammessa, pari a 50 °C, lo strumento verrà spento, per proteggere il diodo laser. Una volta raffreddato, lo stru-

mento di misura sarà nuovamente pronto al funzionamento e potrà essere nuovamente acceso.

Spegnimento automatico

Se per circa 120 min non verrà premuto alcun tasto sullo strumento di misura, lo strumento stesso si spegnerà automaticamente, per salvaguardare le pile.

Per riaccendere lo strumento di misura dopo lo spegnimento automatico, si potrà portare l'interruttore di accensione/spegnimento (9) in posizione «Off» e riaccendere lo strumento di misura, oppure premere il tasto di modalità Punto laser (4) o il tasto di modalità Linea laser (5).

Disattivazione temporanea dello spegnimento automatico

Per disattivare lo spegnimento automatico, a strumento di misura acceso, mantenere premuto il tasto di modalità Linea laser (5) per almeno 3 sec. Quando lo spegnimento automatico sarà stato disattivato, i raggi laser lampeggeranno brevemente, a scopo di conferma.

Avvertenza: Se la temperatura di funzionamento supererà i 45 °C, lo spegnimento automatico non sarà più disattivabile. Per attivare lo spegnimento automatico, spegnere lo strumento di misura e riaccenderlo.

Impostazione della modalità

Lo strumento di misura dispone di modalità di funzionamento, fra le quali è sempre possibile scegliere:

• Modalità a linee incrociate e puntiforme: lo strumento di misura genera una linea laser orizzontale ed una verticale rivolte in avanti, nonché un punto laser verticale verso l'alto ed uno verso il basso. Le linee laser si incrociano ad un angolo di 90°.
• Modalità lineare orizzontale: lo strumento di misura genera una linea laser orizzontale rivolta in avanti.
• Modalità lineare verticale: lo strumento di misura genera una linea laser verticale rivolta in avanti. Posizionando lo strumento di misura nel locale, la linea laser verticale verrà visualizzata sul soffitto, oltre il punto laser superiore. Posizionando lo strumento di misura direttamente su una parete, la linea laser verticale genera una linea pressoché a 360°.
• Modalità puntiforme: lo strumento di misura genera un punto laser verticale verso l'alto ed uno verso il basso.

Tutte le modalità, eccetto quella puntiforme, sono selezionabili sia con livellamento automatico, sia con bloccaggio oscillazione.

Utilizzo del livellamento automatico

Sequenza delle fasi operative Modalità li-		Modalità li-		Modalità pun-tiforme	Indicatore di bloc-caggiooscillazione (3)	Fig.
		lineare orizzon-tale	lineare vertica-le
Interruttore di avvio/arresto (9) in posizio-ne « »		●●●			☐	B1
		Modalità a linee incrociate			☐
		Premere 1 volta il tasto di modalitàLinea laser (5)	●-●		☐	C1

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)

54 | Italiano

Sequenza delle fasi operative Modalità li-
	lineare orizzon-tale	Modalità li- neare vertica-le	Modalità pun-tiforme	Indicatore di bloc-caggio oscillazione (3)	Fig.
Premere 2 volte il tasto di modalità Linea laser (5)	- ● ●			☐	D1
Premere 3 volte il tasto di modalità Linea laser (5)	- - ●			☐	E1
Premere 4 volte il tasto di modalità Linea laser (5)	● ● ●			☐	B1
	Modalità a linee incrociate			☐
Indipendentemente dall'impostazione della modalità lineare, sarà possibile attivare o disattivare la modali-tà puntiforme:
	Premere 1 volta il tasto di modalità Punto laser (4)			[2847]
	Premere 2 volte il tasto di modalità Punto laser (4)			[6HAAH]

Se lo strumento di misura si troverà fuori dal campo di autolivellamento, le linee laser e/o i punti laser lampeggeranno velocemente.

Se, durante l'impiego con livellamento automatico, si passe- rà alla modalità «Impiego con bloccaggio oscillazione» (inter-

ruttore di avvio/arresto (9) in posizione 📂n), verrà sempre attivata la prima possibilità di combinazione delle visualizzazioni di tale modalità.

Impiego con il bloccaggio oscillazione

Sequenza delle fasi operative Modalità li-		Modalità li-	Modalità pun-	Indicatore di bloc-	Fig.
		neare orizzon-	neare vertica-	caggio
		tale	le	oscillazione (3)
Interruttore di avvio/arresto (9) in posizio- ne «On»		● ● -			F1
		Modalità a linee incrociate		Rosso
	Premere 1 volta il tasto di modalità Linea laser (5)	● --			Rosso
	Premere 2 volte il tasto di modalità Linea laser (5)	-- ● -			Rosso
	Premere 3 volte il tasto di modalità Linea laser (5)	● ● -			F1
		Modalità a linee incrociate		Rosso

In modalità «Impiego con il bloccaggio oscillazione», le linee laser lampeggiano in modo continuo e lentamente.

Se, durante l'impiego con bloccaggio oscillazione, si passerà alla modalità «Impiego con livellamento automatico» (interruttore di avvio/arresto (9) in posizione 📂), verrà sempre attivata la prima possibilità di combinazione delle visualizzazioni di tale modalità.

Livellamento automatico

Utilizzo del livellamento automatico (vedi Figg. B1-E1)

Posizionare lo strumento di misura su una base orizzontale e stabile, oppure fissarlo sul supporto ruotabile (14).

Per l'impiego con livellamento automatico, spingere l'interruttore di accensione/spegnimento (9) in posizione « On».

Il livellamento automatico compenserà automaticamente le irregolarità, entro il campo di autolivellamento di ±4^ . Quando i raggi laser cesseranno di lampeggiare, lo strumento di misura sarà livellato.

Se il livellamento automatico non è possibile, ad es. perché la superficie d'appoggio dello strumento di misura si discosta di oltre 4° dalla linea orizzontale, i raggi laser lampeggeranno velocemente.

In tale caso, sistemare lo strumento di misura orizzontalmente e attendere l'autolivellamento. Non appena lo strumento di misura si trova all'interno del campo di autolivellamento di ±4^ , i raggi laser si illuminano in modo permanente.

In caso di vibrazioni o variazioni di lunghezza durante il funzionamento, il livellamento dello strumento di misura verrà ripetuto automaticamente. Dopo il livellamento, verificare la posizione dei raggi laser relativamente ai punti di riferimen-

to, per evitare errori causati da uno spostamento dello strumento di misura.

Impiego con bloccaggio oscillazione (vedere Fig. F1)

Per l'impiego con il bloccaggio dell'unità oscillante, spostare l'interruttore di accensione/spegnimento (9) in posizione «

On». L'indicatore di bloccaggio dell'unità oscillante (3) si illumina di rosso e le linee laser lampeggiano in modo continuo e lentamente.

In caso di lavori con il bloccaggio dell'unità oscillante il livellamento automatico è disattivato. È possibile utilizzare lo strumento di misura a mano libera, oppure sistemarlo su un supporto idoneo. I raggi laser non vengono più livellati e non risultano più necessariamente perpendicolari fra loro.

Verifica della precisione dello strumento di misura

Fattori che influiscono sulla precisione

L'influsso maggiore è quello esercitato dalla temperatura ambiente. In modo particolare differenze di temperatura che si muovono dal terreno verso l'alto possono deviare il raggio laser.

Per ridurre al minimo gli effetti termici dovuti al calore che sale dal pavimento, si consiglia di utilizzare lo strumento di misura su un cavalletto. Inoltre, per quanto possibile, lo strumento di misura andrà collocato al centro dell'area di lavoro. Oltre ad influssi esterni, anche influssi sullo strumento (ad es. cadute o urti violenti) potranno comportare scostamenti. Per tale ragione, prima di iniziare il lavoro, occorrerà sempre verificare la precisione di livellamento.

In ogni occasione, verificare dapprima la precisione in altezza e di livellamento della linea laser orizzontale, quindi la precisione di livellamento della linea laser verticale.

Se, durante una delle verifiche, lo strumento di misura dovesse superare lo scostamento massimo, farlo riparare da un Servizio di Assistenza Clienti Bosch.

Verifica della precisione in altezza della linea orizzontale

Per la verifica, occorrerà un tratto di misura libero di 5 m, su base solida, fra due pareti A e B.

- Montare lo strumento di misura vicino alla parete A su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura. Selezionare la modalità a linee incrociate con livellamento automatico.

- Dirigere il laser sulla parete A vicina e attendere che lo strumento di misura si autolivelli. Contrassegnare il cen-

tro del punto in cui le linee laser s'incroceranno sulla parete (punto I).

- Ruotare lo strumento di misura di 180°, attendere che si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete B di fronte (punto II).

- Collocare lo strumento di misura – senza ruotarlo – vicino alla parete B, accenderlo ed attendere che si autolivelli.

- Allineare in altezza lo strumento di misura (mediante il treppiede, oppure, all'occorrenza, utilizzando supporti) in modo che il punto d'incrocio delle linee laser coincida esattamente con il punto II, contrassegnato in precedenza, sulla parete B.

- Ruotare lo strumento di misura di 180°, senza variare l'altezza. Allinearlo alla parete A in modo che la linea laser verticale attraversi il punto I, contrassegnato in precedenza. Attendere che lo strumento di misura si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete A (punto III).

- La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento in altezza dello strumento di misura.

Su un tratto di misura pari a 2 × 5 m = 10 m, lo scostamento massimo ammesso è pari a:

56 | Italiano

10 m × ±0,3 mm/m = ±3 mm. La differenza d fra i punti l e III non dovrà, quindi, superare 3 mm.

Verifica della precisione di livellamento della linea orizzontale

Per la verifica, occorrerà una superficie libera pari a circa 5 × 5 m.

- Montare lo strumento di misura al centro, fra le pareti A e B, su un treppiede, oppure posizionarlo su una base stabile e piana. Selezionare la modalità lineare orizzontale con livellamento automatico ed attendere che lo strumento di misura si autolivelli.

- Contrassegnare su entrambe le pareti, a 2,5 m di distanza dallo strumento di misura, il centro della linea laser (punto I sulla parete A e punto II sulla parete B).

• Posizionare lo strumento di misura, ruotato di 180°, a 5 m di distanza ed attendere che si autolivelli.
• Allineare in altezza lo strumento di misura (mediante il treppiede o, all'occorrenza, supportando lo strumento) in modo che il centro della linea laser coincida esattamente con il punto II sulla parete B, contrassegnato in precedenza.
• Contrassegnare sulla parete A il centro della linea laser come punto III (verticalmente sopra o sotto al punto I)
• La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento dello strumento di misura rispetto alla linea orizzontale.

Su un tratto di misura pari a 2 × 5 m = 10 m, lo scostamento massimo ammesso è pari a:

10 m × ±0,3 mm/m = ±3 mm. La differenza d fra i punti I e III non dovrà, quindi, superare 3 mm.

Verifica della precisione di livellamento della linea verticale

Per la verifica, occorrerà un'apertura di porta (su base solida) con spazio di almeno 2,5 m su ciascun lato della porta stessa.

- Posizionare lo strumento di misura a 2,5 m di distanza dall'apertura porta, su una base solida e piana (non su un treppiede). Selezionare la modalità lineare verticale con livellamento automatico. Allineare la linea laser all'apertura porta ed attendere che lo strumento di misura si autolivelli.

- Contrassegnare il centro della linea laser verticale, sulla soglia dell'apertura porta (punto I), a 5 m di distanza dall'altro lato dell'apertura porta (punto II) e sul bordo superiore dell'apertura porta stessa (punto III).

• Ruotare lo strumento di misura di 180° e posizionarlo sull'altro lato dell'apertura porta, direttamente dietro al punto II. Attendere che lo strumento di misura si autoli- velli ed allineare la linea laser verticale in modo che il suo centro attraversi esattamente i punti I e II.

• Contrassegnare come punto IV il centro della linea laser sul bordo superiore dell'apertura porta.

• La differenza d fra i punti III e IV indicherà l'effettivo sco-stamento dello strumento di misura rispetto alla verticale.

• Misurare l'altezza dell'apertura porta.

Lo scostamento massimo ammesso andrà calcolato come segue:

doppio dell'altezza dell'apertura porta × 0,3 mm/m

Esempio: con un'altezza dell'apertura porta di 2 m, lo scosta- mento massimo ammesso è pari a

2 × 2 m × ±0,3 mm/m = ±1,2 mm. La distanza fra i punti III e IV non dovrà, quindi, superare 1,2 mm.

Verifica della precisione del punto a piombo

Per la verifica, occorrerà un tratto di misura libero, su base solida, con una distanza di circa 5 m fra pavimento e soffitto.

- Montare lo strumento di misura sul supporto ruotabile (14) e sistemarlo sul pavimento. Selezionare la modalità puntiforme ed attendere che lo strumento di misura si autolivelli.

- Contrassegnare il centro del punto laser superiore sul soffitto (punto I). Contrassegnare quindi il centro del punto laser inferiore sul pavimento (punto II).

• Ruotare lo strumento di misura di 180°. Posizionare lo strumento in modo che il centro del punto laser inferiore si trovi sul punto II, già contrassegnato. Attendere che lo strumento di misura si autolivelli. Contrassegnare il centro del punto laser superiore (punto III).
• La differenza d fra i punti I e III, contrassegnati sul soffitto, indicherà l'effettivo scostamento dello strumento di misura rispetto alla linea verticale.

Lo scostamento massimo ammesso andrà calcolato come segue:

doppio della distanza fra pavimento e soffitto × 0,7 mm/m.

Esempio: con una distanza fra pavimento e soffitto di 5 m, lo scostamento massimo ammesso è pari a

2 × 5 m × ±0,7 mm/m = ±7 mm. La distanza fra i punti I e III non dovrà, quindi, superare 7 mm.

Indicazioni operative

Per contrassegnare, utilizzare sempre ed esclusivamente il centro del punto laser, o della linea laser. La dimensione del punto laser e la larghezza della linea laser variano con la distanza.

Utilizzo del treppiede (accessorio)

Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Sistemare lo strumento di misura, con l'attacco treppiede da 1/4" (10), sulla filettatura del treppiede stesso (23), oppure di un normale treppiede fotografico. Per fissarlo su un normale treppiede per edilizia, utilizzare l'attacco treppiede da 5/8" (11). Avvitare saldamente lo strumento di misura con la vite di fissaggio del treppiede. Allineare preliminarmente il treppiede, prima di accendere lo strumento di misura.

Fissaggio con il supporto universale (accessorio) (vedere Fig. G)

Il supporto universale (19) consente di fissare lo strumento di misura ad es. su superfici verticali o su materiali magnetizzabili. Il supporto universale è adatto anche come treppiede e agevola l'allineamento in altezza dello strumento di misura.

Mantenere le dita a distanza dal lato posteriore dell'accessorio magnetico, quando lo si fissa su superfici. A causa dell'elevata forza di attrazione dei magneti, le dita potrebbero restare intrappolate.

Allineare preliminarmente il supporto universale (19), prima di accendere lo strumento di misura.

Utilizzo del pannello di mira per laser (vedi Fig. G)

Il pannello di mira per laser (20) migliora la visibilità del raggio laser, in condizioni sfavorevoli e su distanze estese.

La superficie riflettente del pannello di mira per laser (20) migliora la visibilità della linea laser; la superficie trasparente rende visibile la linea laser anche dal lato posteriore del pannello di mira.

Occhiali per raggio laser (accessorio)

Gli occhiali per raggio laser filtrano la luce ambientale. In questo modo la luce del laser appare più chiara per gli occhi.

Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali protettivi. Gli occhiali per raggio laser rendono meglio visibile stesso, ma non proteggono dalla radiazione laser.
Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali da sole o nel traffico stradale. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.

Esempi di utilizzo (vedi Figg. B2-F2, G e H)

Esempi per possibilità di impiego dello strumento di misura sono riportati sulle illustrazioni.

Manutenzione ed assistenza

Manutenzione e pulizia

Avere cura di tenere lo strumento di misura sempre pulito. Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.

Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Strumenti di misura, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare gli strumenti di misura, né le pile, nei rifiuti domestici.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli strumenti di misura non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Nederlands
