| Termék típusa | Lézeres mutató / Lézer pontok és vonalak |
| Márka és modell | Bosch GCL 2-15 G Professional |
| Méretek (forgatható tartóval) | 132 × 81 × 163 mm |
| Méretek (forgatható tartó nélkül) | 112 × 55 × 106 mm |
| Súly (EPTA szerint) | 0,49 kg |
| Tápellátás | 3 db AA 1,5 V (LR6) elem |
| Üzemidő (pont üzemmód) | akár 22 óra |
| Üzemidő (keresztvonal üzemmód) | 8 óra |
| Lézervonal hatótávolsága | 15 m |
| Szintezési pontosság (vonalak) | ±0,3 mm/m |
| Szintezési pontosság (pontok) | ±0,7 mm/m |
| Önszintezési tartomány | ±4° |
| Szintezési idő | < 4 s |
| Lézerosztály | 2 |
| Nyaláb típusa és színe | Piros vonal < 1 mW, 630–650 nm; Piros pont < 1 mW |
| Üzemi hőmérséklet-tartomány | -10 °C – +50 °C |
| Védettségi fokozat | IP54 (por- és fröccsenővíz elleni védelem) |
| Állványcsatlakozó | 1/4" és 5/8" |
| Fő funkciók | Vízszintes és függőleges vonalak, felső/alsó függőpontok vetítése, pont, vonal, kereszt üzemmódok |
| Karbantartás és tisztítás | Puha, nedves kendővel tisztítsa; ne használjon oldószereket |
| Biztonság | Ne nézzen a lézersugárba; 2. osztály; automatikus kikapcsolás 120 perc után |
| Tartozékok | Forgatható tartó RM 1, lézer célzótábla, védőtok, elemek |
| Pótalkatrészek és javíthatóság | Bosch vevőszolgálat: www.bosch-pt.com; alkatrészek elérhetők |
Gyakran ismételt kérdések - GCL 2-15 G Professional BOSCH
Felhasználói kérdések a következőről GCL 2-15 G Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres mutató PDF formátumban ingyenesen! Találja meg kézikönyvét GCL 2-15 G Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GCL 2-15 G Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GCL 2-15 G Professional BOSCH
hu Eredeti használati utasítás
Magyar ....Oldal 138
Русский...... Страница 147
Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságo-san tudja kezelni a mérömüszert. Ha a mérömüszert nem a mellékelt előírásoknak meg-
felelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTA-
SÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.
Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömüszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó cím- kével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
A méröműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a méröműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözöket meggyújthatják.

Ne vigye a mérőműszert és a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A mérőműszer és a tartozékok mágnesei egy olyan mezőt hoznak létre, amely negativ befolyással lehet az implantátumok és orvosi készülékek müködésére.
Tartsa távol a méröműszert és a mágneses tartozékokat a mágneses adathordozóktól és a mágneses mezökre érzékeny készülékektől. A méröműszer és a tarto-
zékok mágneseinek hatására visszaállíthatatlan adatveszteségek léphetnek fel.
A termék és a teljesítmény leírása
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
A mérőműszer vízszintes és függőleges vonalak, valamint függőlegesen levetített pontok meghatározására és ellenőrzésére szolgál.
A mérömüszer mind zárt helyiségekben, mind a szabadban használható.
Ez az EN 50689 szabványnak megfelelő termék kiskereske- delemben kapható lézergyártmány.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.
(1) Lézersugár kilépő nyílás
(2) Elem figyelmeztetés
(3) Ingamozgás reteszelés kijelző
(4) A lézerpont üzemmód gombja
(5) A lézervonal üzemmód gombja
(6) Elemfiókfedél
(7) Az akkumulátorfiókfedél reteszelése
(8) Vezetőhorony
(9) Be-/kikapcsoló
(10) 1/4" müszerállvány-csatlakozó
(11) 5/8" müszerállvány-csatlakozó
(12) Gyártási szám
(13) Lézer figyelmeztető tábla
(14) Forgatható tartó (RM 1)
(15) Vezetősín
(16) Rögzítő hosszúfurat
(17) Mágnes
(18) Mennyezeti kapocs ^a)
(19) Univerzális tartó (BM 1) ^a)
(20) Lézer-céltábla ^a)
(21) Koffer ^a)
(22) Betét ^a)
(23) Müszerállvány (BT 150) ^a)
(24) Teleszkópos rúd (BT 350) ^a)
(25) Védőtáska ^a)
(26) Lézerpont kereső szemüveg ^1
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.
140 | Magyar
Müszaki adatok
| Pont- és vonallézer GCL 2-15 GCL 2-15 G | ||
| Cikkszám | 3 601 K66 E.. 3 601 K66 J.. | |
| Működési területA) | ||
| – Lézervonal 15 m 15 m | ||
| – Lézerpont felfelé 10 m 10 m | ||
| – Lézerpont lefelé 10 m 10 m | ||
| Szintezési pontosságB)C) | ||
| – Lézervonalak ±0,3 mm/m ±0,3 mm/m | ||
| – Lézerpontok ±0,7 mm/m ±0,7 mm/m | ||
| Tipikus önszintezési tartomány ±4° ±4° | ||
| Tipikus szintezési idő < 4 s < 4 s | ||
| Üzemi hömérséklet -10 °C ... +50 °C -10 °C ... +50 °C | ||
| Tárolási hömérséklet | -20 °C ... +70 °C | -20 °C ... +70 °C |
| A használathoz megengedett max. ten-gerszint feletti magasság | 2000 m | 2000 m |
| relatív páratartalom max. | 90% | 90% |
| Szennyezettségi fok az IEC 61010-1 szerint | 2D) | 2D) |
| Lézerosztály | 2 | 2 |
| Lézervonal | ||
| – Lézertípus | < 1 mW, 630–650 nm | < 10 mW, 500–540 nm |
| – A lézersugár színe Piros | Zöld | |
| – C6 | 1 | 10 |
| – Eltérés | 0,5 mrad (teljes szög) | 50 × 10 mrad (teljes szög) |
| Lézerpont | ||
| – Lézertípus | < 1 mW, 630–650 nm | < 1 mW, 630–650 nm |
| – A lézersugár színe Piros | Piros | |
| – C6 | 1 | 1 |
| – Eltérés | 0,8 mrad (teljes szög) | 0,8 mrad (teljes szög) |
| Műszerállvány-csatlakozó | 1/4", 5/8" | 1/4", 5/8" |
| Elemek | 3 × 1,5 V LR6 (AA) | 3 × 1,5 V LR6 (AA) |
| Üzemidő a különböző üzemmódok eseténB) | ||
| – Keresztvonalas és pont üzemmód | 6 h | 6 h |
| – Keresztvonalas üzem | 8 h | 8 h |
| – Vonal- és pont-üzemmód | 12 h | 10 h |
| – Vonal-üzemmód | 16 h | 12 h |
| – Pont üzemmód | 22 h | 22 h |
| Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint | 0,49 kg | 0,49 kg |
| Méretek (hosszúság × szélesség × magasság) | ||
| – Forgatható tartó nélkül | 112 × 55 × 106 mm | 112 × 55 × 106 mm |
| – forgatható tartóval | 132 × 81 × 163 mm | 132 × 81 × 163 mm |
Pont- és vonallézer GCL 2-15 GCL 2-15 G
Védelmi osztály IP54 (por és fröccsenő víz ellen védett) IP54 (por és fröccsenő víz ellen védett)
A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) 20-25°C hömérséklet mellett
C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hőmérsékletingadozások után a pontosság eltérhet a megadott értékektől.
D) Csak egy nem vezetőképes szennyezés lép fel, ámbár idönként a harmatképzödés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
A mérömüszerét a típustáblán található (12) gyári számmal lehet egyértelműen azonosítani.
Összeszerelés
Az elemek behelyezése/kicserélése
A mérömüszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.
Az elemfiók (6) fedelének felnyitásához nyomja meg a (7) reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az ele- meket.
Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.
Ha az elemek kimerülnek, zöld színben villogni kezd a (2) elem figyelmeztetés. Ezen felül 10 percenként a lézervonalak is kb. 5 másodpercig villognak. A mérőműszert az első felvillanás után még kb. 1 óráig lehet használni. Ha az akkumulátorok kimerülnek a lézervonalak közvetlenül az automatikus kikapcsolás előtt még egyszer felvillannak.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.
▶ Vegye ki az elemeket a mérőműszerből, ha azt hoszszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.
Munkavégzés az RM 1 forgatható tartóval (lásd a A1–A3 ábrát)
A mérőműszert a (14) forgatható tartó segítségével egy központi, mindig látható forgáspont körül 360°-os szögben el lehet fordítani. Igy a lézervonalakat be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét.
Helyezze a mérőműszert a (8) vezetőhoronnyal a (15) vezetősínre a (14) forgatható platformon, és tolja a mérőműszert ütközésig a platformra.
Az elválasztáshoz húzza le a méröműszert ellenkező irányban a forgatható tartóról.
A forgatható tartó elhelyezési lehetőségei:
- egy sík felületre felállítva,
- egy függöleges felületre csavarozva,
- a (18) mennyezet-kapocs segítségével fémes mennyezet-lécekre rögzítve
- a (17) mágnesek segítségével egy fémes felületre rögzítve.
Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.
Üzemeltetés
Üzembe helyezés
- Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától.
▶ Ne tegye ki a mérőműszert szélsőséges hömérsékleteknek vagy hömérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hömérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a mérőműszer pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 143).
Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 143).
▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.
Be- és kikapcsolás
A mérőműszer bekapcsolásához tolja el a (9) be-/kikapcsolót a ☐n helyzetbe (az ingamozgás reteszelésével végzett munkákhoz) vagy a ☐n helyzetbe (a szintezési automatikával végzett munkákhoz). A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugarak kibocsátását a (1) kilépő nyílásokból.
▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.
A mérőműszer kikapcsolásához tolja el a (9) be-/kikapcsolót az Off helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.
▶ Ne hagyja a bekapcsolt mérömüszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.
A legmagasabb megengedett üzemi hömérséklet, 50 °C, túllépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.
142 | Magyar
Kikapcsoló automatika
Ha a mérőműszeren kb. 120 percig egyik billentyűt sem nyomják meg, a mérőműszer az elemek kímélésére automatikusan kikapcsol.
A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (9) be-/kikapcsolót az "Off" helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg egyszer a (4) lézerpont üzemmód gombot vagy a (5) lézervonal üzemmód gombot.
A kikapcsoló automatika ideiglenes deaktiválása
A kikapcsoló automatika deaktiválásához nyomja be (bekapcsolt mérőműszer mellett) legalább 3 másodpercre a (5) lézervonal üzemmód gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.
Figyelem: A 45 °C üzemi hömérséklet túllépése után a ki- kapcsoló automatikát már nem lehet deaktiválni. Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.
Az üzemmód beállítása
A mérőműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:
- Keresztvonalas és pont-üzemmód: a mérőműszer előrefelé egy vízszintes és egy függőleges lézervonalat, valamint fel- és lefelé egy-egy függőleges lézerpontot bocsát ki. A lézervonalak 90°-os szögben keresztezik egymást.
- Vonal-üzemmód, vízszintes: a mérömüszer előrefelé kibocsát egy vízszintes lézervonalat.
- Vonal-üzemmód, függöleges: a mérömüszer előrefelé kibocsát egy függöleges lézervonalat.
A méröműszernek a helyiségen belüli elhelyezése esetén a függőleges lézervonal a felső lézerponton túl is kijelzésre kerül.
A mérőműszernek közvetlenül egy fal mellett történő elhelyezése esetén a függőleges lézervonal egy majdnem teljesen körbefutó lézervonalat (360°-os vonal) hoz létre.
- Pont-üzemmód: a mérőműszer felfelé és lefelé is létrehoz függőleges irányban egy-egy lézerpontot.
A pont üzemmód kivételével valamennyi üzemmódot mind szintezési automatikával, mind az ingamozgás reteszelésével ki lehet választani.
Munkavégzés szintező automatikával
| A kezelési lépések sorrendje Vonal-üzem-mód, vízszin-tes | Vonal-üzem-mód, függöle-ges | Pont-üzem-mód | Ingamozgás rete-szelés kijelző (3) | Ábra | |
| (9) be-/kikapcsoló a " 2n" helyzetben | ●●● | ☐ | B1 | ||
| Keresztvonalas üzem | ☐ | ||||
![]() | Nyomja meg 1× a (5) lézervonal üzemmód gombot | ●-● | ☐ | C1 | |
| Nyomja meg 2× a (5) lézervonal üzemmód gombot | -●● | ☐ | D1 | ||
| Nyomja meg 3× a (5) lézervonal üzemmód gombot | --● | ☐ | E1 | ||
| Nyomja meg 4× a (5) lézervonal üzemmód gombot | ●●● | ☐ | B1 | ||
| Keresztvonalas üzem | ☐ | ||||
| A pont-üzemmódot a vonalas üzem beállításától függetlenül is lehet aktiválni vagy deaktiválni: | |||||
![]() | Nyomja meg 1× a (4) lézerpont üzemmód gombot | ●/-●/-- | ☐ | ||
| Nyomja meg 2× a (4) lézerpont üzemmód gombot | ●/-●/-● | ☐ | |||
Ha a mérömüszer az önszintezési tartományon kívül van, a lézervonalak és/vagy -pontok gyors ütemben villognak. Ha a szintezési automatikával végzett munka során átvált az "Ingamozgás reteszelésével végzett munkák" üzemmódra
(a (9) be-/kikapcsoló a ☐ on helyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra.
Munkavégzés az ingamozgás reteszelésével
| A kezelési lépések sorrendje Vonal-üzem-mód, vízszin-tes | Vonal-üzem-mód, függőleges | Pont-üzem-mód | Ingamozgás rete-szelés kijelző (3) | Ábra | ||
| (9) be-/kikapcsoló a "On" helyzetben | ●● -Keresztvonalas üzem | [6CTW] | Piros | F1 | ||
| + | Nyomja meg 1× a (5) lézervonal üzemmód gombot | ●-- | [87HG] | Piros | ||
| Nyomja meg 2× a (5) lézervonal üzemmód gombot | -●- | [7WBG] | Piros | |||
| Nyomja meg 3× a (5) lézervonal üzemmód gombot | ●● -Keresztvonalas üzem | [6WSC] | Piros | F1 | ||
A "Munkavégzés az ingamozgás reteszelésével" üzemmódban a lézervonalak lassú ütemben folyamatosan villognak.
Ha az ingamozgás reteszelésével végzett munka során átvált a "Szintezési automatikával végzett munkák" üzemmódra
(a (9) be-/kíkapcsoló a on helyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra.
Szintező automatika
Munkavégzés szintezési automatikával (lásd a B1–E1 ábrát)
Állítsa a mérömüszert egy vízszintes, szilárd alátétre, vagy rögzítse azt a (14) forgatható tartóra.
A szintezési automatikával végzett munkákhoz tolja a (9) be-/kikapcsolót a „on“ helyzetbe.
A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenliti. Amikor a lézersugarak már nem villognak, a mérőműszer szintezése sikerrel befejeződött.
Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak gyors ütemben villogni kezdenek.
Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.
Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.
Munkavégzés az ingamozgás reteszelésével (lásd a F1 ábrát)
Az ingamozgás reteszelésével végzett munkákhoz tolja a (9) be-/kikapcsolót a „On“ helyzetbe. A (3) ingamozgás reteszelés kijelző piros színben világít és a lézervonalak folyamatosan lassú ütemben villognak.
Az ingamozgás reteszelésével végzett munkáknál a szintező automatika ki van kapcsolva. A mérőműszert ekkor a kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.
A mérömüszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat föleg a padló felett található hömérsékleti különbségek tudják kitéríteni.
A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.
A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.
Először mindig a vízszintes lézervonal magassági és szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert.
A vízszintes vonal magassági pontosságának ellenőrzése
Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.
– Szerelje fel a mérőműszert az A fal közelében egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert. Jelölje ki a keresztvonalas üzemet szintezési automatikával.

- Irányítsa a lézert a közeli A falra és várja meg, amíg a mé-rőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (I. pont).

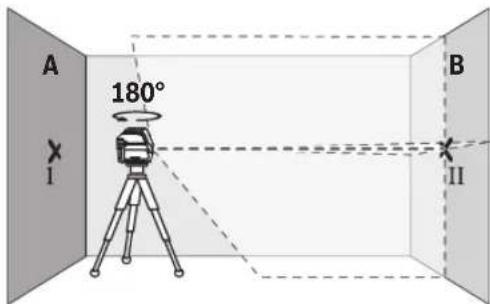

- Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).
- Helyezze el a mérőműszert - anélkül, hogy elforgatná - a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

- Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt II. pontra essen.

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).
- A két megjelölt pont, I és III, különbsége az A falon, a d ér-ték megadja a mérőműszer tényleges magassági eltéré-sét.
Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:
10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

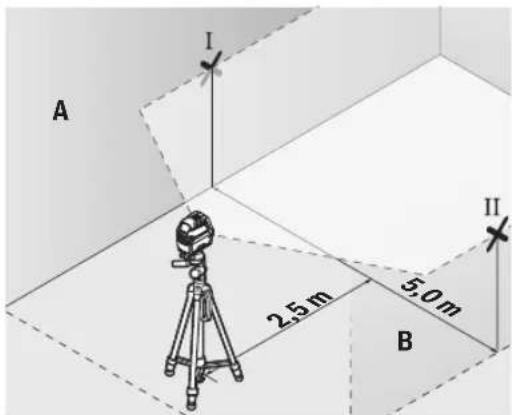

A vízszintes vonal szintezési pontosságának ellenörzése
Az ellenőrzéshez egy kb. 5 × 5 m-es szabad területre van szükség.
– Szerelje fel a mérőműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Jelölje ki a vízszintes lézervonalas üzemet szintezési automatikával és várja meg amíg a mérőműszer önszintezési veégrehajtásra kerül.

- Jelölje meg a mérömüszertöl 2,5 m távolságra mindkét falon a lézervonal közepének helyét (I pont az A falon és II pont a B falon).

- Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül.
– Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt II. pontra essen. - Jelölje be az A falon a lézervonal közepént III pontként (ez függőlegesen az I pont felett vagy alatt lesz).
- A két megjelölt pont, I és III, különbsége az A falon, a d ér-ték megadja a méröműszernek a vízszintestől való tényle-ges eltérését.
Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:
10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

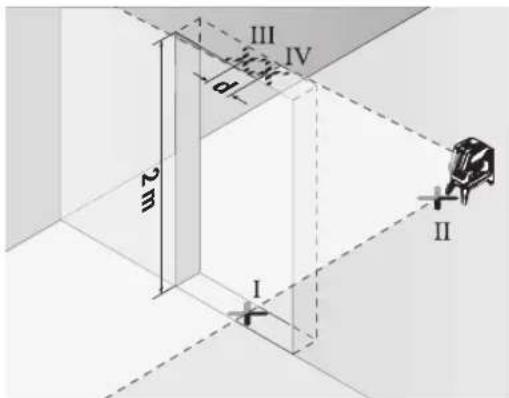

A függöleges vonal szintezési pontosságának ellenörzése
Az ellenőrzéshez egy olyan ajtónyilásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyilás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.
– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Jelölje ki a függőleges lézervonal üzemmósot szintezési automatikával. Irányítsa a lézervonalat az ajtónyílásra és várja meg, amíg a mérőműszer önszintezése végrehajtásra kerül.

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felső szélén (III. pont).

- Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyilás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.
– Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként. - A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését.
- Mérje meg az ajtónyilás magasságát.
Számítsa ki a következőképpen a legnagyobb megengedett eltérést:
Az ajtónyílás magasságának kétszerese × 0,3 mm/m
Példa: Ha az ajtónyílás magassága 2 m, akkoa legnagyobb megengedett eltérés
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távolsága így 1,2 mm.
Függöleges pontosság ellenőrzése
Az ellenőrzéshez egy szilárd padló feletti, kb. 5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között.
– Szerelje fel a mérőműszert a (14) forgatható tartóra és állítsa a talajra. Jelölje ki a pont-üzemmódot és hagyja a mé-rőműszert beszinteződni.

- Jelölje be a felső lézerpont közepét a mennyezeten (I pont). Ezenkívül jelölje be az alsó lézerpont közepét a padlón (II pont).

- Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt II ponton legyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (III pont).
- A két megjelölt pont, I és III, különbsége, a d érték megadja a mérömüszer tényleges eltérését a függőlegestöl. Számítsa ki a következőképpen a legnagyobb megengedett eltérést:
A padló és a mennyezet közötti távolság × 0,7 mm/m Példa: Ha a padló és a mennyezet közötti távolság 5 m, akkor a legnagyobb megengedett eltérés
2 × 5 m × ± 0,7 mm/m = ± 7 mm lehet. A I és III pont legnagyobb megengedett távolsága így 7 mm.
Munkavégzési tanácsok
Jelöléshez mindig csak a lézerpont, illetve a lézervonal közepét használja. A lézerpont mérete, illetve a lézervonal szélessége a távolsággal változik.
Munkavégzés műszerállvánnyal (tartozék)
Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (10) 1/4"-műszerállványcsatlakozóval a (23) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Egy a kereskedelemben szokványosan kapható építészeti műszerállványon való rögzítésre használja a (11) 5/8"-műszerállványcsatlakozót. Az állvány csavarjával rögzítse szorosan a mérőműszert.
A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe.
Rögzítés az univerzális tartóval (tartozék) (lásd a G ábrát)
A (19) univerzális tartóval a mérőműszert például függöleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.
Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.
A mérőműszer bekapcsolása előtt állítsa be a (19) univerzá- lis tartót durván a megfelelő helyzetbe.
Munkavégzés a lézer-céltáblával (lásd a G ábrát)
A (20) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.
A (20) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felöl is látni lehet.
Lézerpont kereső szemüveg (tartozék)
A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.
A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
Munkavégzési példák (lásd a B2–F2, G és H ábrát)
A mérömüszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.
Karbantartás és szerviz
Karbantartás és tisztítás
Tartsa mindig tisztán a mérömüszert.
Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.
A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.
Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és
azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérömüszereket és elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mé-röműszereket és a 2006/66/EK európai irányelvnek megfe-lelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontok-nak megfelelően kell újrafelhasználásra leadni.
Szakszerütlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
