GEBRUIKSAANWIJZING SHE 16 18.0-EC Flex

Gebruike symbolen 57

Symbolen op het gereedschap 57

Voor uwveiligheid 57

Geluid en trillingen 58

Gebruiksaanwijzing 61

Onderhoud en verzorging 63

Afvoeren van verpakking en machine. 64

C∈-Conformiteit 65

Uitsluiting van aansprakelijkheid 65

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan.

Als de aanwijzing Niet in alot wordt genomen, kuren persoonlijk letsel of materiele schade het gevolg zich.

LETOP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (zie pagina 64)!

Voor uw veiligheid

WAARSCHUWINGI

Lees voordat u het elektrische gereedschap gebrukt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),
• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueree volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere Personen resp. gezaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

• volgens de bestemming,
• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veilighheid in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De accuschaar SHE 16 18-EC is bedoeld

• voor professioneel gebruik in de industrien en door de vakman,
• voor het snijden en kanten van platte werkstukken van staal, aluminium en snijdbare kunststof.

Veiligheidsvoorschriften voor snijwerkzaamheden

WAARSCHUWINGI

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, branden/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

• Controller of de machine bij hetplaatsen van de accupack uitgeschakeld is.

• Verwijder spanen en dergelijk uitsluitend als de machine stilstaat.

• Beveilig het werkstuk gegen verschuiven of meedraaien (bijv. met schroefklemmen).
  Draag te allen hijde een veiligheidsbril, werklandschoenen en stevig schoeisel bij werkzaamheden met uw machine!
  Plaats uw handen nicht in het snijgebied.
  Benader het werkstuk uitsluitend met een ingeschakelde machine.
  Werk uitsluitend met een geplaatste spaandeflector.

• Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrisch gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitations, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiele schade door exploderende accu's.

Veiligheidsvoorschriften voor de omgang met accu's

• Open de accu Niet. Er is risico op kortsluiting.
  Beschem de accu gegen但它, bijvoorbeeld door langdurige inwerking van zonlicht, en gegen vuur, water en vocht. Er bestaat explosiegevaar.
  Bij beschadiging of onjuist gebruik van de accu+kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen+kunnen de luchtwegen irriteren.
  Bij verkeerd gebruik kan vloeistofuit de accu lekken.Voorkom contact.Spoel bij onvoorzien contact met water af.Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

• Gebruik FLEX-accu'suitsluitend in combinatie met FLEX-machines en FLEX-accessoires. Alleen op deze manier worden de accu beschermd gegen gevaarlijke overbelasting.
  Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gezruikt.

• Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Overige veriligheidsvoorschriften

• Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
• De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkommen.

Geluid en trillingen

i LETOP

Waarden voor het A-gewogen geluids-niveau en de totale trillingswaarden staan in de tabel, Technische gegevens". De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841.

VOORZICHTIG!

De aangegeven meetwaarden gelden voorijke gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LETOP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 62841 en kan worden gezbruikt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap worden gezbruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de是怎样 in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar Niet feitelijk worden gezbruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm honden van de handen, organiseatie van de arbeitsprocessen.

VOORZICHTIIGI

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Apparaat SHE 16 18-EC
Type Accuschaar
Nominale spanning V 18
Accu Ah		AP 18/2,5 AP 18/5,0 AP 18/8,0
Onbelast toerental	min. -1	950 1350 1850 2050
Max.plaat dikte staal 400 N/mm2	mm	1,6
Max.plaat dikte staal 600 N/mm2	mm	1,2
Max.plaat dikte staal 800 N/mm2	mm 1,0
Max.plaat dikte aluminium 250 N/mm2	mm	2,0
Kleinste radius mm 16
Diameter startgat mm 27
Diameter kleiste snijdbare gat mm 50
Werksnelheid m/min 5-9
Gewicht volgens 'EPTA-procedure 01/2003'
Gewicht zonder accu kg 1,75
Gewicht accu - 2,5 Ah	kg	0,42 0,72 1,10
- 5,0 Ah
- 8,0 Ah
A-gewogen geluidsniveau volgens EN 62841 (zie 'Geluid en trillingen'):
Geluidsdrukniveau LpA	dB(A)	78
Geluidsvermogenniveau LwA	dB(A)	89
Onzekerheid K	db	3,0
Totale trillingswaarde volgens EN 62841 (zie 'Geluid en trillingen'):
Emissiewaarde ah	m/s2	5,5
Onzekerheid K	m/s2	1,5

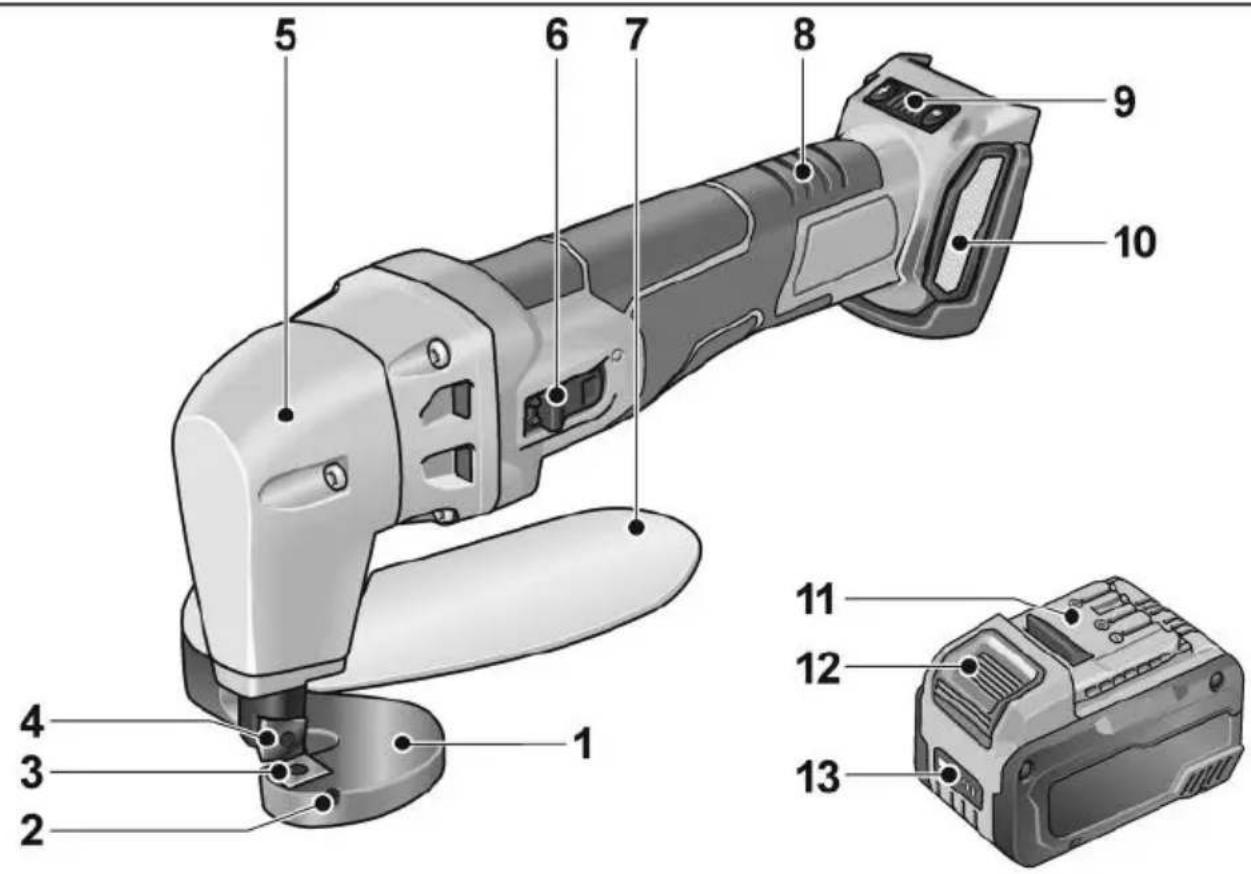

In één oogopslag

1 Snijtafel
2 S t e l s c h r o e
3 Ondermes
4 Bovenmes
5 Machinekop
6 Schakelaar

Voor in- en uitschakelen.

7 Spaandeflector

8 Handgreep
Snelheidsknop +/- functie met 4 niveaus
10 Filterafdekking
11 Li-ion-accu (2,5 Ah/5,0 Ah/8,0 Ah)
12 Ontgrendelknop voor accu
13 Statusindicatie accu

Gebruiksaanwijzing

WAARSCHUWING!

Haal voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat.

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controllerer of de levering compleet en zonder transportschade is.

LETOP

De accu's zich bij levering Niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie hiervoor de gebruiksaanwijzing van de oplader.

Accuplaatsen/ervangen

Druk de geladen accu in het elektrische gereedschap totdat deutsche vergrendelt.

Druk voor het verwijderen van de accu op de ontgrendelingstoetsen (1.) en trek de accu eruit (2.).

VOORZICHTIG!

Beschem de contacten van de accu als u deze Niet gebruikt. Losse metalen delen kunnen de contacten kortsluiten. Er bestaat explosie- en brandevaar!

Oplaadstatus van de accu

• De oplaadstatus van de accu is te controlleren met de LED van de accustatus-indicator.

De indicator gaat na 5 secondenuit. Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop Niet oplicht, is de accu defect en要去 deze worden verrangen.

In- en uitschakelen

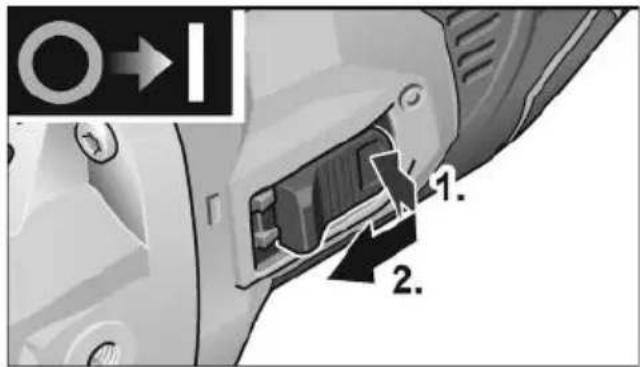

Gebruik voor korte duur zonder vergrendeling

Schakelaar (1.) indrukken, waar voren schuiven en vasthouden (2.).
Als u de machine wilt uitschakelen,
laat u de schakelaar los.

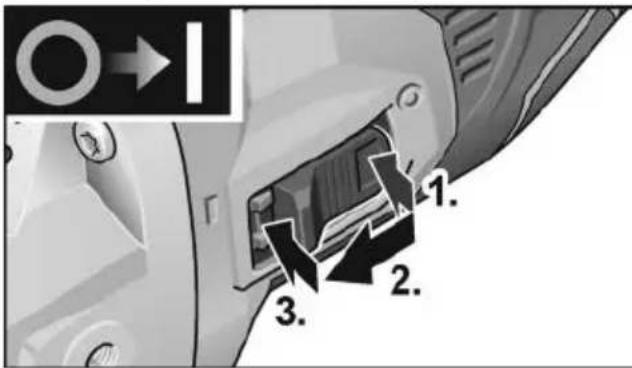

Continu gebruik met vergrendeling

Schakelaar (1.) indrukken, maar voren schuiven (2.) en door druk op het voorste uiteinde vastklikken (3.).

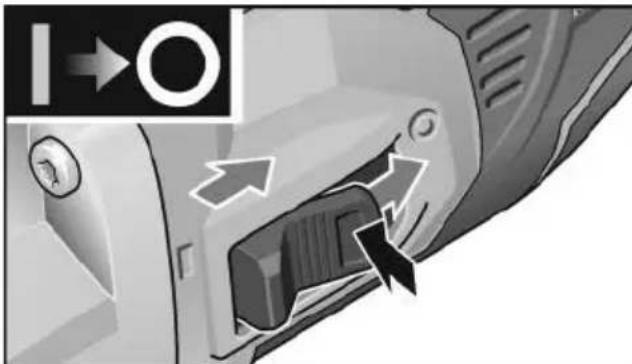

Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

LETOP

Het elektrische gereedschap is voorzien van een herstartbeveiliging. Als de accu geplaatst worden wanner het elektrische gereedschap ingeschakeld is, kan de machine Niet opnieuw starten.

LETOP

Overbelastingsbeveiliging: schakelt demachine uit bij overbelasting.
- Temperatuurbewaking: bij gevaar van oververhitting schakelt de machine UIT.

Tips voor de werkzaamheden

LETOP

Na het uitschakelen loopt het elektrische gereedschap nog korteijd na.

Afstand:tussen messen instellen

De mesafstand is bij levering van demachin ingesteld op eenplaatdikte va n 1 mm.

• Controller met de voelermaat de afstand tussen de messen.

De volgende waarden要去 ingesteld worden voor een optimaal zich:

Plaat dikte in mm Mesafstand in mm
0,3 - 0,6 0,1
0,7 - 1,2 0,2
1,3 - 1,6 0,3

VOORZICHTIG!

Tik meermaals op de aan-uitschakelaar tot het bovenmes het onderste dode punt bereikt.
Verwijder de accu.
Draai het ondermes los.
Stel het mes met de stelschroef en de inbussleutel in op de vereiste afstand.
Draai het mes weer vast.
Verstel de stelschroeflichtjes.
- Controller de afstand met de voelermaat.

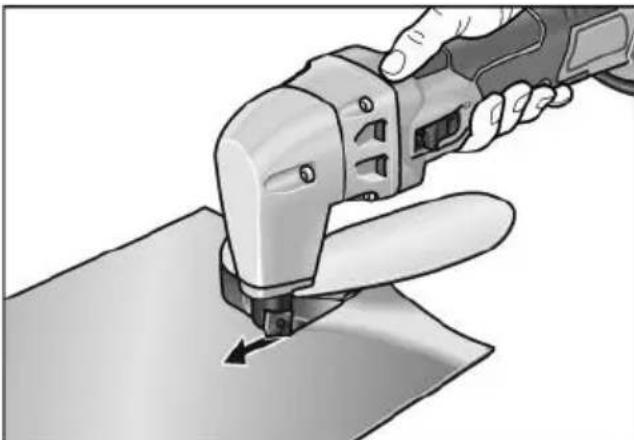

Snijden

i LET OP

Benader het te bewerken materiaal uitsluitend wanner het elektrische gereedschap ingeschakeld is.

Houd het elektrische gereedschap schuin in een hoek van 80^ tot 90^ ten opzichte van hetplaatopppervlak. Vermijd zichwaarts kantelen!
Werk bij het snijden van radii met slechts een geringe druk. Kantel het gereedschap Niet.

Beweeg het elektrische gereedschap gelijkmatig en met een lichte druk in de snijrichting. Een te hoge druk vermindert de standtijd van de hulpstukken aanzienlijk en kan het elektrische gereedschap beschadigen.

• Snijd platen Niet op aanwezigie lasnaden.
• Snijd geenmeerlaagse platen die de maximale materiaaldikte overschrijden.

Voor een beter snijresultaat en een langere standtijd van de messen verdient het aanbeveling om voor de bewerking een glijmiddelangs de beoogde snijlijn aan te brengen:

• Sneden in staalplaat: snijpasta of snijolie
• Sneden in aluminium: petroleum

i LETOP

Schakel het elektrische gereedschap pas uit wanneer u het uit het snijspoor verwijderd hebt.
■ Snijd aan de rand van onderaf. De snijtafel wijst maar boven.

i LETOP

Afhankelijk van deplaatdikte of treksterkte van het werkstuk kan voor de bewerking uit twee verschillende mestypen gekozen worden.

Standaardmes:

• geschikt voor platen met een treksterkte van ≤ 400N / mm^2

Geen speciale aanduiding!

Chroomstalen mes:

• aangeduid met 'Cr' (niet meegeleverd)

Om denen redenen worden geadviseerd gereedschappen alleen volgens de specificaties in de tabel te gebruiken:

Aluminium	250 N/mm2	0,3 - 2,0 (standaard)
Construktiaal	400 N/mm2	0,3 - 1,6 (standaard)
Roestvast staal	600 N/mm2	0,3 - 1,2 (Cr)
	800 N/mm2	0,3 - 1,0 (Cr)

Meseigenschappen

• De messen haben vier scherpe snijkanten. Als een kant stomp is, worden de messen elk 90^ gedraaid (volgende scherpe snijkant).

Als er een duidelijk toegenomen stuwkracht bij een geringe bewerkingsvoortgang waargenomen wordt, is het mes versleten.
Boven- en ondermes hebbendezelfdevorm en+zijn willekeurig te gebruiken (boven en onder).

VOORZICHTIGI

De messen zich nicht geschickt om geslepen te worden. Als alle vier de snijkanten stomp zich,要去en de messen verrangen worden. Werk nooit met stompe messen!

Onderhoud en verzorging

WAARSCHUWING!

Haal voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat.

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.

Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reining is afhankelijk van het bewerktematerialial en van de duur van het gebruik.
- Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

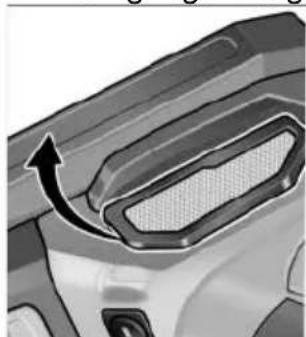

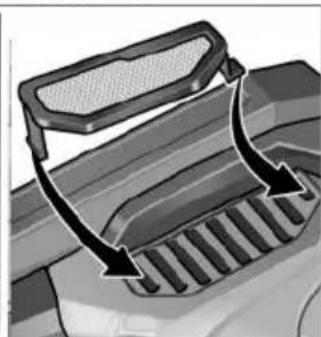

Reinig regelmatig het stofffilter.

• Verwijder het stofffilter en blaas het UIT met droge perslucht.

Machinekop

LETOP

Draai de schroeven op de machinekop tijdens de garantietijd Niet los.

Anders verversen de garantieverplichtingen van de fabrikant.

Reparations

Laat reparationsuitsluitenduitvoerendooreen door de fabrikant erkende klantenservice.

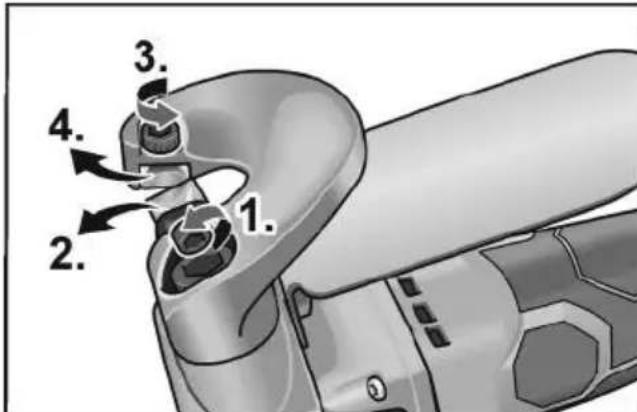

Slijtende onderdelen verrangen Bovenmes/ondermes

Draai de bevestigsschroef met de inbussleutel los (1.).
- Verwijder het bovenmes enplaats het 90^ gedraaid (moet met een snijkant gegen schuin oppervlak van stoter aan zitten) (2.).
Draai de bevestigingschroef met de inbussleutel los (3.).
- Verwijder het ondermes enplaats het 90^ gedraaid (4.).
Stel de afstand:tussen demessen in en draai de messen vast.

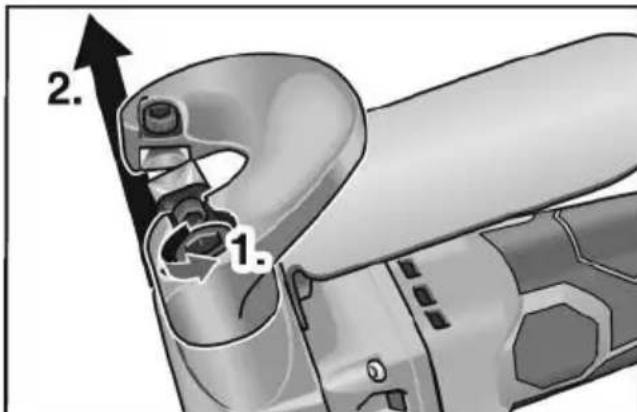

Snjitafel

Draai de bevestigsschroef met de inbussleutel los (1.).
- Verwijder de snijtafel enplaats een neue (2.).

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder slijpgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
  op accu'swerkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen
Gooi elektrische gereedschappen
niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Terugwinnen van grondstoffen in plaats van weglooien van afval.

Apparaat, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zichn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen Niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's Niet.

Alleen voor EU-landen: volgens richtlijn 2006/66/EG要去en defecte of versleten accu's en batterijen worden gerecycled.

LETOP

Vraag uw vakhandel maar de möglichkheden om afgedankte apparatuur af te gehen!

-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatione:

Uitsluiting van aansprakelijkheid

De fabrikant enzem vertegenwoordiger zichniet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijk gebruik van het product zichnveroorzaakt.

De fabrikant enzem vertegenwoordiger zich Niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten isveroorzaakt.
