HASZNÁLATI ÚTMUTATÓ SHE 16 18.0-EC Flex
Hasznalt szimbólumok 130
Szimbólumok a készüléken 130
Az OnBiztonsaga erdekében 130
Az elso pillantasra 133
Hasznalati utmutato 134
Használt szimbóolumok
FIGYELMEZTETESI
Közvetlenül fenyegető veszelyt jalent.
Az itteni megjegyzések figyelmen kivül
hagyásahaláos vagy súlyos serülseket
okozhat.
VIGYAZAT!
Veszélyes helyzetekre hívja fel a figyelmet.
Az itteni megjegyzések figyelmen kívül
hagyása súlyos sérüléseket vagy anyagi
károkat okozhat.
MEGJEGYZES
Hasznalati tippeket ad, es fontos tudnivalokra hivja fel a figyelmet.
Szimbólumok a készüléken
Uzembe helyezes elott olvassa el a kezelési utmutató!
Hordjon védőszemüveget!
Tudnivalok az elhasznalt keszülek
artalmatlanitásárol (lásd az 137)!
Az On biztonsága érdekében
FIGYELMEZTETES!
Az elektromos szerszám használata elött olvassa el a kovetkezó utmutatokat és ezeknek megfeleloen járjon el:
- a jelen kezelési utmutató,
- az elektromos szerszámok kezelésére
vonatkozo „Általános biztonsági
tudnivalók" rész a mellekelt füzetben
(iratszám: 315.915), - a hasznalat helyén a balesetvedelemre
vonatkozó szabályok és előirások.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonság-technikai szabályoknak megfeleloen gyartották. Ennek ellenère a hasznalata során a hasznalója vagy mászemélyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak
- rendeltetes szerinti celokra és
- kifogastalan allapotban szabad hasznalni.
Abiztonsagot csokkento zavarokat azonnale l kell haritani.
Rendeltetésszerú használat
Az SHE 16 18-EC akkumulátoros olló rendeltétése
- ipari celra az iparban es a kezmuiiparban,
- acélból, aluminiumból és vágható
műanyagból keszült lapsos munkadarabok
atóvágasa és vágasa.
Biztonságiutasítások a vágashoz
FIGYELMEZTETES!
Olvasson el mundoBiztonsagi utmutatast esutasitast.Abiztonsagi utmutatasok esutasitask betartasanal elkovettt mulasztasoknak elekromos aramutes, tuz es/vagy sulyos serulesek lehetnek a kovetkezmenyei. MindenBiztonsagi utmutatast esutasitast orizzen meg a jovobeli felhasznalas celjabol.
Győzódn meg rola, hogy a gép ki van kapcsolva, amikor csatlakoztatja az akkumulátort.
A forgácsot és a hasonlo hulladékokatCsak akkor távolítsa el, amikor a gép(all.
- Biztositsa a munkadarabot elmozdulas vagy elfordulas ellen (pl. pillanatszoritokkal valo rogzitessel).
A géppel vegzett munka során mindig viseljen védoszemüveget, munkakesztuyt és erös védocipôt!
Tartsa távol a kezét a vágási területtól.
Csak akkor kozelitse meg a munkadarabot, mikor a gep bekapcsolt allapotban van.
Csak csatlakoztatott forgácskilokóvel dolgozzon.
■ Kizárólag eredeti akkumulátort használjon az elektromos szerszám típustáblaján szereplő feszültseggel. Egyeb (utángyartott, atalakitott, vagy mas gyartotol származó) akku használata eseten az akku felrobbanása miatti sérülésveszély és anyagi károsodás veszelye ally fenn.
Biztonsági tudnivalók az akkuk hasznalatához
Ne nyissa fel az akkut. Rovidzárlat veszelye all fenn.
- Ovja az akkut a hótil, peldául a tartós napsugárzástol, a túztól, valamint a víztól és a nedvességtól. Robbanásveszély all fenn.
Az akku serulse es szakszerutlen hasznalata eseten az akkubol gozok lephetnek ki. Engeden be friss levegot, es panasz eseten forduljon orvoshoz. A gozok irritalhatjak a legutakat.
Hibás alkalmazás esétén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha veletlenül megis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblütse le vizzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezenkivül egy orvost. A kilépő akkumulátorfolyadék börirritaciôt és égési sérulést okozhat.
A FLEX akkumulatorokatCsak FLEX gépekkel es tartozékokkal használja. Csak igy lehet megvedeni az akkumulátort a veszelyes tulterheléstól.
Csak a gyartó altal ajánlott toltberendezéssel toltse az akkumulatorokat. Ha egy bizonyos fajta akkumulatorhoz valo toltberendezéssel masfajta akkumulatort tolt, tuzveszely all fenn.
- Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külso erőbehatás által károsodhat az akkumulátor. Belső róvidzárlat johet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy tulhevülhet.
TovábbiBiztonsági utmutatasok
Ha a keszüléket jelölésekkel latja el, csak ragasztós cimkeket hasznaljon! Ne fürjon lyukakat az elektromos szerszám hazába!
A névleges feszültsegnek és a tipustáblán megadott feszültsegnek meg kel egyeznie.
Zaj és vibrató
i MEGJEGYZES
Az A ertekelésü zajsint ertekei, valamint a rezgés sulyozott négyzetes kozépertékei a „Muszaki adatok" tablazatban talalhatok. A zaj-és rezgésertékeket az EN 62841-nek megfeleloen allapitották meg.
FIGYELMEZTETESI
A megadott mérési ertékek uy készülékekre vonatkoznak. A napi felhasznalás során valtoznak a zaj- és rezgésertékek.
i MEGJEGYZES
A jelenutasitásokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfeleloen került lemérésre, és hasznalhato elektramos szerszámokkal történő osszehasonlítashoz. Az érték alkalmas a rezgésterhelés elózetes megbecsülésere is.
A megadott rezgésszintértek az elektromos szerszám legföbb alkalmazásait reprentenálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, elterő használt szerszámokkal vagy nem elegendo karbantartással használják, a rezgésszint érteke elterő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzes teljes idö tartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az idóket is figyelembe kell venni, melyekben a készülék lekapcsolódk, vagy ugyan muködk, azonban tenylegesen nincs hasznalatban. Ez jalentösen csokkentheti a rezgésterhelést a munkavégzs teljes idotartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatasa Ellen, pédául: az elektrmosés a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYAZAT!
85 dB(A) hangnyomás fölott hallásvédót kell hordani.
Muszaki adatok
| Készülék SHE 16 18-EC | ||
| Típus Akkumulátoros olló | ||
| Névleges feszültseg V 18 | ||
| Akkumulátor Ah | AP 18/2,5 AP 18/5,0 AP 18/8,0 | |
| Üresjárati löketszám | ford./perc | 950 1350 1850 2050 |
| max. lemezvastagság acél 400 N/mm2 | mm | 1,6 |
| max. lemezvastagság acél 600 N/mm2 | mm | 1,2 |
| max. lemezvastagság acél 800 N/mm2 | mm 1,0 | |
| max. lemezvastagság aluminium 250 N/mm2 | mm | 2,0 |
| Legkisebb sugár mm 16 | ||
| Kezdő furat átmérője mm 27 | ||
| A legkisebb vágható lyuk átmérője mm 50 | ||
| Munkasebesség m/min 5-9 | ||
| A súlya a „2003/01 EPTA-eljárásnak“ megfelelő | ||
| Súly akku nélkül | kg | 1,75 |
| Akkumulátor来形容e - 2,5 Ah | kg | 0,42 |
| - 5,0 Ah | 0,72 | |
| - 8,0 Ah | 1,10 | |
| A ertekeleső zajszint az EN 62841 szabványak megfelelően (lásd „Zaj és vibrráció"): | ||
| Hangnyomásszint LpA | dB(A) | 78 |
| Hangteljesítihnyszint LwA | dB(A) | 89 |
| Bizonytalanság K | db | 3,0 |
| Súlyozott négyetés rezgé-sköpéték az EN 62841 szabványak megfelelően (lásd „Zaj és vibrráció)): | ||
| Kibocsatási erték an | m/s2 | 5,5 |
| Bizonytalanság K | m/s2 | 1,5 |

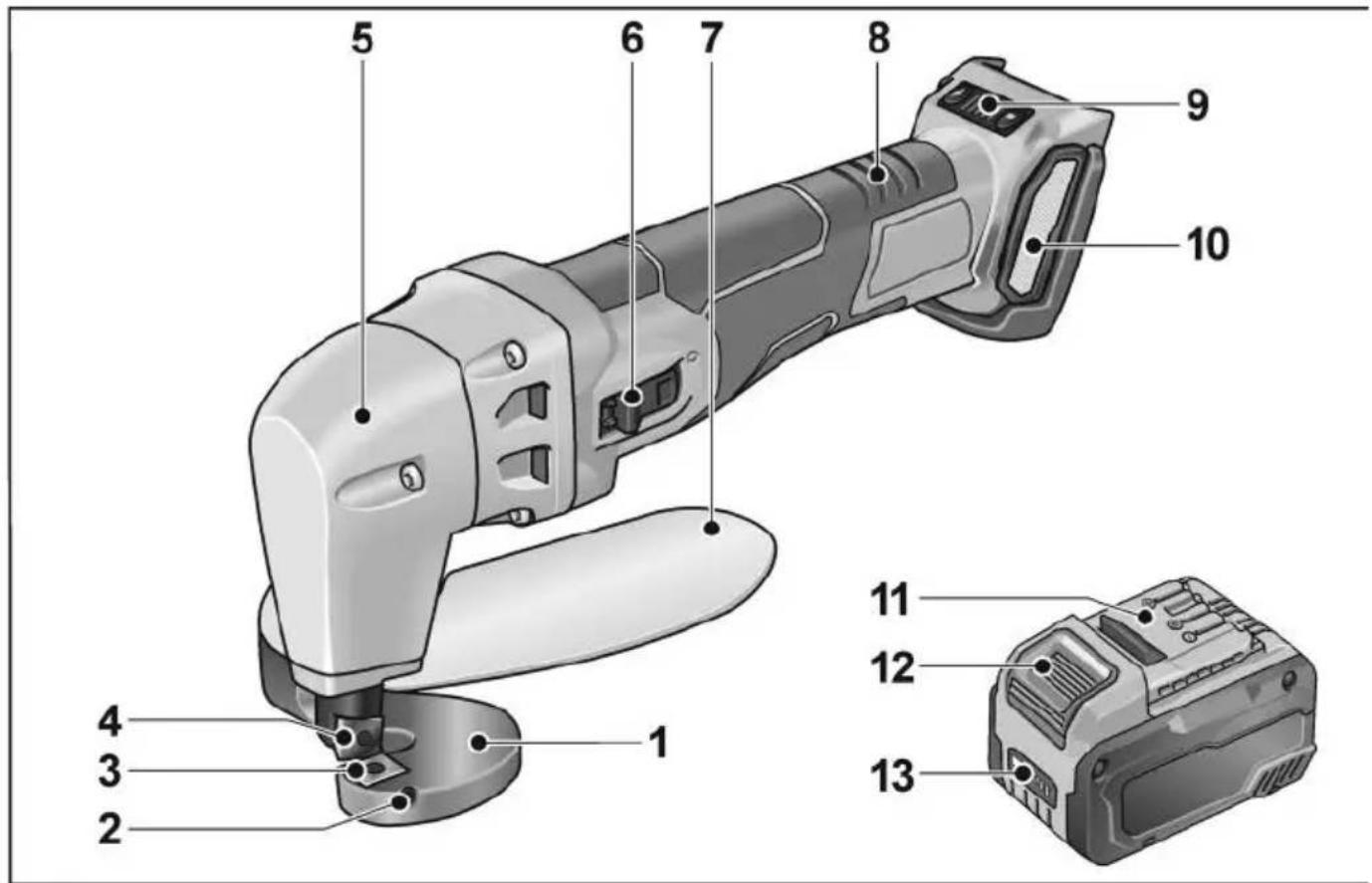

Az elso pillantásra
1 Vagoasztal
2 AlItocsavar
3 A l s o k é s
4 Felső kés
5 Hajtásfej
6 Kapcsologomb A be- es kikapcsolashoz.
7 Forsácskilökő
8 Kézi fogantyú
9 Fordulatszám-szabályozás +/- funkció 4 fokozattal
10 Szuroburkolat
11 Li-ion alkumulátor (2,5 Ah/5,0 Ah/8,0 Ah)
12 Az akkumulátor kioldógombja
13 Az akkumulátor állapotjelzöje
Hasznalati utmutató
FIGYELMEZTETES!
Az elektromos keziszerszamon vegzett munkak elott az akkumulatort ki kellenni a keszülkeból.
Uzembe helyezés elótt
Csomagolja ki az elektromos
kéziszerszámot, és vizsgálja meg a
szállítmany teljességét és a szállitasi
sérülseket.
MEGJEGYZES
Az akkuk a szallitas soran nincsenek teljesen feltoltve. Az elso hasznalat elott az akkukat teljesen fel kell tolteni. Ehhez lasd a toltoberendezes kezelesi utmutatojat.

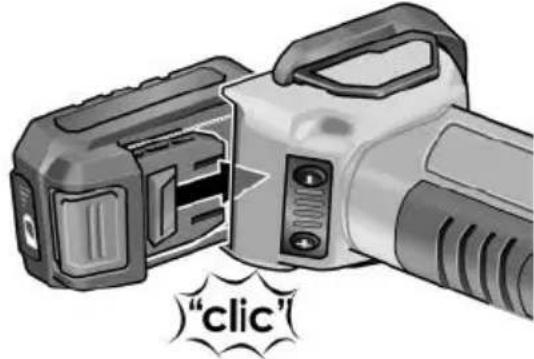

Az akku behelysezése/cseréje
A toltott akkut teljesen nyomja be az elektromos szerszámba, mig kattanással nem rogzül.

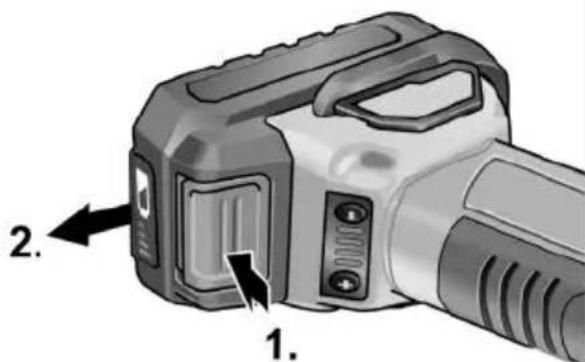

A kivételhez nyomja meg a kioldó gombokat (1.), és húzza ki az akkut (2.).
VIGYAZAT!
Ha nem hasznalja, védje az akkumulator érintkezöit. A meglazult fém alkatrészek az érintkezok róvidzárlatat okozhatjak, robbanas- és egésveszély jönlecture!

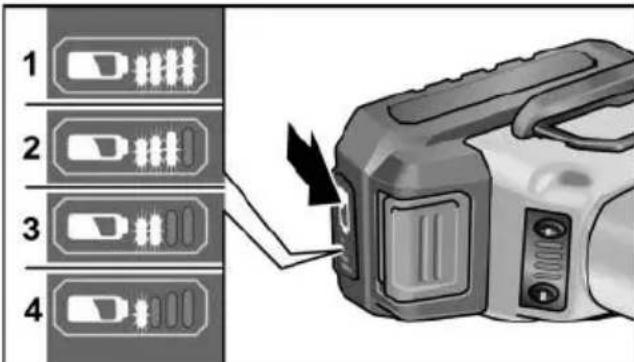

Az akku toltesi allapota
A gomb megnyomásával az akku LEDs állapotkijelzǒjén ellenorizhető az akku toltési állapota.
A kijelző 5 masodperc után kialszik.
Ha a LED-ek egyike villog, az akkut fel kell tolteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.
Be-és kikapcsolás

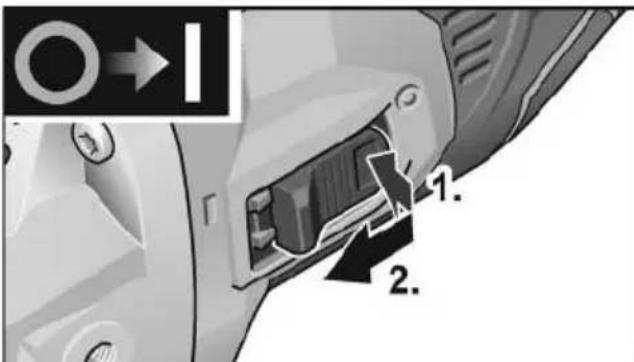

Rövid idejü üzem reteszelés nélkül
- Nyomja meg a kapcsológombot (1.), tolja elóre és tartsa (2.).
A kikapcsoláshoz engedje el a kapcsoló-gombot.

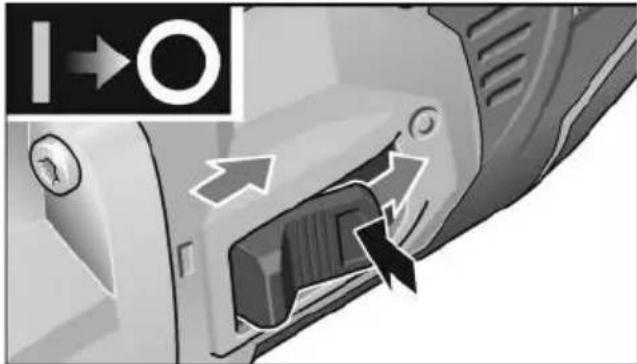

Tartós üzem reteszeléssel

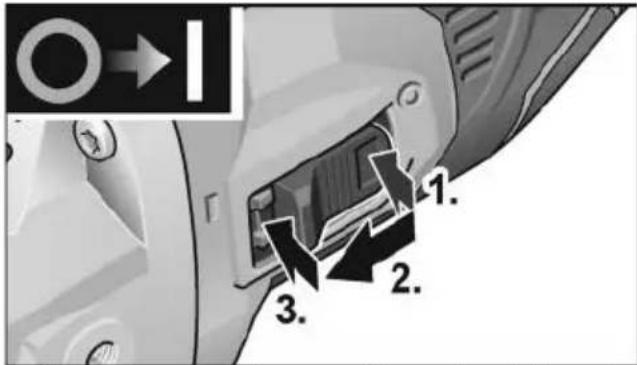

- Nyomja meg a kapcsológombot (1.), tolja elore (2.) és az elülso végének megnyomásával reteszelje be (3.).
A kikapcsolashoz nyomja meg a kapcsologmb hatso veget, hogy kioldja a reteszelst.
MEGJEGYZES
Az elektromos keziszerszam bekapsolas elleni vedelemmel van felszerelve. Ha az akkumulator csatlakoztatva van, amikor az elektromos keziszerszam be van kapcsolvera, a gep nem indujra.
MEGJEGYZES
Tulterhelésvedelem: tulterhelés esétén lekapcsol a gép.
Hómér séklet-ellenörzés: tülmelegedés veszélye esétén a szerszám lekapcsol.
A munkavégzésre vonatkozó megjegyzések
MEGJEGYZES
Az elektromos keziszerszám a kikapcsolást kovetoen rovid ideig meg mukodik.
A kések közötti távolság beállítása
A kések távolsága a gép szàllitásakor 1 mm-es lemezvastagságra van beallitva.
Ellenorizze a kések kozotti távolsagot a sablonnal.
Az optimális vágásí eredmények eléréséhz a következő ertekeket kell beallitani:
| Lemezvastagság mm-ben | Késtávolság mm-ben |
| 0,3 - 0,6 0,1 | |
| 0,7 - 1,2 0,2 | |
| 1,3 - 1,6 0,3 |
VIGYAZAT!
A kések nem érhetnek egymáshoz!
Távolság beállítása
Érintse meg töbször a be-/kikapcsolót, amíg a felső kés el nem éri az also holtpontot.
Vegye ki az akkut.
Lazitsa meg az also kest.
- Allitsa be a kest a kivant tavolsagra az allitocsavar es az imbuszkulcs segitségével.
Húzza meg ājra a kěst.
Kisse huzza meg az allitocsavart.
Ellenorizze a tavolsagot a sablonnal.
Vágás
MEGJEGYZES
Az elektramos keziszerszámotCsak bekapcsolt allapotban szabad a megmunkalandó anyaghoz kozeliteni.

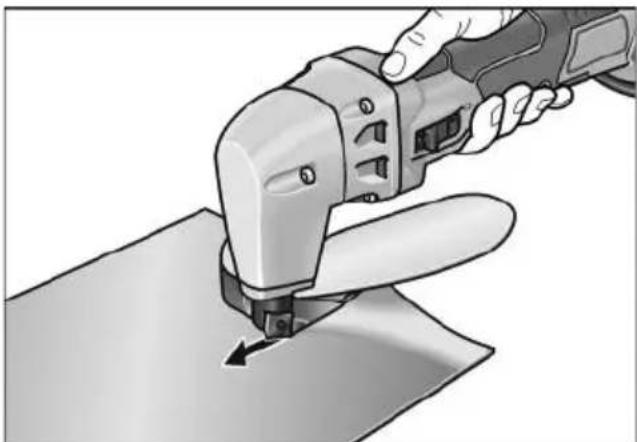

Tartsa az elektromos keziszerszámot 80^ 90°-os szögen a lemezfelülethez képest. Kerülje az oldalirányú elfordulást!
SugárvágaskorCsak alacsony elotolással dolgozzon,ne dontse meg amunkadarabot.
Vezesse az elektromos kéziszerszámot egyenletesen és enyhe nyomással a vágás irányába. A tul erós előtolás jelentősen
csökkenti a betétszerszámok elettartamát, és károsíthatja az elektromos kéziszerszámot.
Ne vágja a lemezeket a meglévo hegesztési varrataknál.
Ne vágjon tobbrétegü lemezeket, amelyek meghaladják a maximális anyagvastagságot.
A vagasi eredmény javitása és a kések élettartamának novelése érdekében a megmunkálás elött ajánlott kenoányagot felvinni a tervezett vagasyonal mentén:
Vagasok acellemezben: Vagopaszta vagy vagoolaj
Vagasok aluminiumban: Petroleum
MEGJEGYZES
Csak akkor kapcsolja ki az elektromos keziszerszámot, ha eltávolította azt a vágasi sávból.
Fej feletti helyzetben végezze a szél vágásat. A vágoasztal felfelé mutat.
MEGJEGYZES
A megmunkalashoz a munkadarab lemezvastagsagatol vagy szakitoszilardsagatol fuggoen két kulonbozókestipus valaszthato.
Standard kés:
Alkalmas oyan lemezekhez, melyeheknek szakítószilárdsága ≤ 400 N/mm² Nincs külön jalolés!
Kromacel kés:
- "Cr" jelzessel (nem tartozik a szalitasi terjedelembe) Ezen okok miatt ajanylott, hogyCsak a tablazatban megadott adatoknak megfelelo szerszamokat hasznaljon:
A kések négy éles vagoélel rendelkeznek. Amikor az egyik el tompáva valik, a kések 90^ -kal elfordulnak (kovetkezo éles vagoel).
Ha az elotolasi ero egyertelmuen novekszik, mikozben a munka elorehaladasa kismerteku, akkor a kes elkopott.
A felso es az also kés azonos alaku, es tetszés szerint hasznalható (felul vagy alul).
VIGYAZAT!
A kések nem alkalamasak élezésre. Ha mind a négy vagoel tompa, a késeket ki kell cseréni. Soha ne dolgozzon tompa késekkel!
Karbantas és apolás
FIGYELMEZTETES!
Az elektromos keziszerszamon vegzett munkak elott az akkumulatort ki kelvenni a keszulekbol.
Tisztítás
FIGYELMEZTETES!
Femek megmunkalasakor szelsoseges alkalmazasoknál aramvezető por rakódhat le a haz belso terében. Emiatt csökken a védoszigeteles hatékonsysága! A gépet hibaárarn-védokapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.

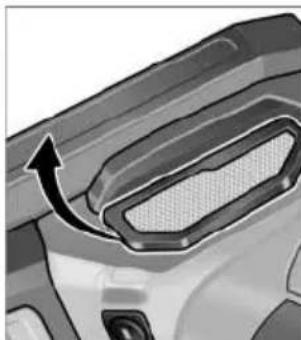

Rendszeres idokzönkent tiszitsa meg a keszuleket es a szelloz reseket. A gyakorisag a megmunkalando anyagtol es a hasznalat idotartamatol fugg.
A haz belso teret es a motort szaraz suritett levegovel rendszeresen at kell fujni.

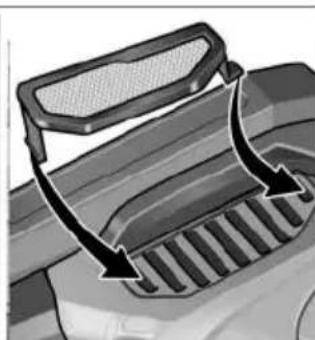

Rendszeresen tisztitsa a porszurrot.
Vegye le a porszurot es fujja at szaraz suritett levegovel.
Hajtómú
MEGJEGYZES
A Hajtásfejen lévo csavarokat a garancia idóttartama alatt ne csavarja ki.
Ennek figyelmen kivül hagyasa eseten megszünnen a gyartó ceg garancialis kotelezettségei.
Javitások
Javitásokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati muhely végezhet.

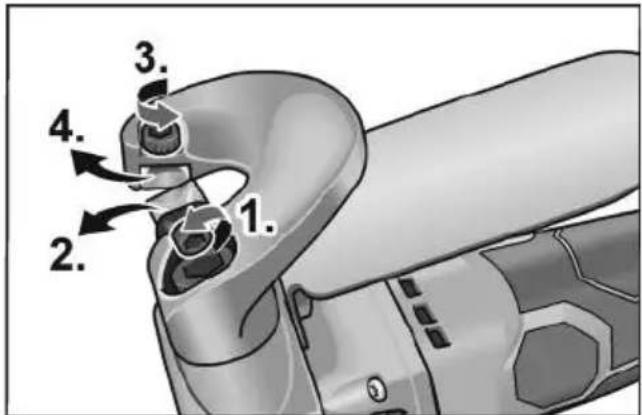

A gyorsan kopó alkatrészek kicseréché
Felső kés/also kés
Csavarja ki a rogzitocsvavart egy imbuszkulccsal (1.).
Vegye ki a felsö kest, és 90^ -kal elforgatva helyezze be (az egyik vagoelnek a rud ferde feluletén kell nyugodnia) (2.).
Csavarja ki a rogzitocsvavart egy imbuszkulccsal (3.).
Vegye ki az also k'est, es helyezze be 90^ kal elforditva (4.).
■ Allitsa be a kések kozötti távolságot, és húzza meg újra a késeket.

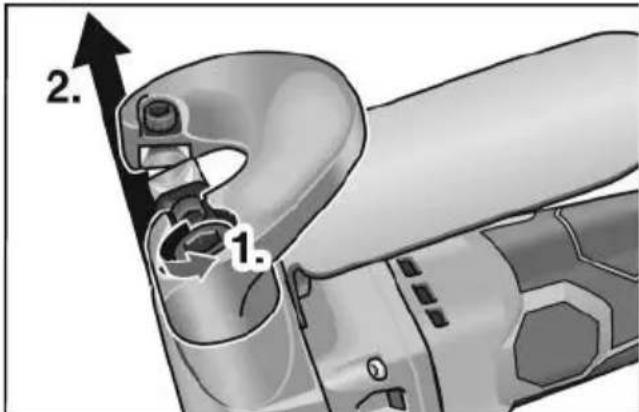

Vágoasztal
Csavarja ki a rogzitocsvavart egy imbuszkulccsal (1.).
Távolítsa el a vagoasztalt, és szereljen fel egy újat (2.).
Pótalkatrészek és tartozékok
További tartozékokat, foként csiszolószerszámokat, a gyartó ceg katalógusaiban talál. Robbantott rajzok és potalkrzsjegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETESI
A leselejtezett elektromos
kéziszerszámokat az artilmatlanitás elött
tegye hasznáhlataatlanna:
- az elektromos halózatról üzemelő
elektromos kéziszerszámokat a halózati
kabel eltávolításával, - az akkumulatorrol üzemelő elektromos szerszámokat az akku eltávolításával.
Csak az EU tagországai száma
Soha ne dobja az elektromos
szerszámokatá háztartásihulladékba!
Az elektromos és elektronikus berendezésk hulladékairól szoló 2012/19/EU irányelv, illetve annak a nemzeti jogba történő áltétese szerint az elhasznált elektromos szerszámokat elkülönítve kell gyüjteni, és gondoskodni kell a környezetkimelő modon történő ujrahasznositásukrál.
Nyersanyag-visszanyeres hulladekartalmatlanitas helyett.
A keszülek, a tartozék es a csomagolás környezetvedelmi szempontból megfelelo ujrafelhasznalásárol gondoskodnikiell. A szelektiv ujrahasznosításhoz a muanyag alkatrészeket jalóssel latták el.
FIGYELMEZTETESI
Az akkumulatorokat/elemeket nem szabad a haztartasi szemétbe, tuzbe vagy vizbedobni. Az elhasznalódtt akukat nem szabad kinyitni. Csak az EU tagországai száráA 2006/66/EK irányelv szerint a meghibásodott vagy elhasznalt akukat/ elemeket utra kell hasznositani.
MEGJEGYZES
Az artalmatlanitasi lehetosegekról tajekozódjon a szakkereskedoknél!
C€-Megfelelośég
Egyedüli felelosségunk tudataban kijelentjuk, hogy a „Muszaki adatok" alatt leirt termek megfelel az alabbi szabványoknak vagynormativ dokumentumoknak:
EN 62841, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezesei szerint.
A gyartó ceg és a képviselői nem feelnek az olyan károkér tavy az uzletmenet megszakadásai miatt elmaradt nyereségert, amelyeket a termek tavy a termek nem megengedett hasznalata okozott.
A gyartó ceg és a képviselője nem felel azokért a károkért, amelyek a keszülék szakszerütlen alkalmazásá miatt vagy más gyartó cegek termékeivel kapcsolatban következnek be.
