BRUGSANVISNING SHE 16 18.0-EC Flex

Anvendte symboler 66

Symboler pà apparatet 66

For din egen sikkerheds skyld 66

Stog vibration 67

Tekniske data 68

Oversigt 69

Brugsanvising 70

Vedligeholdelse og eftersyn 72

Bortskaffelseshenvisninger 73

-Overensstemmelse 74

Ansvarsudelukkelse 74

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesaettelse af henvisningen opstarder livsfare ellerefare for alvorligtilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesaettelse af henvisningen er der fare for tilskadekomst aller materielle skader.

i BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Laes betjeningsvejledningen indenibrugtagning!

Benyt ojenværn!

Henvisning om bortskaffelse af den udtjente maskine (se side 73)!

Inden elværktogetagesibrug skal du lase og folge:

• denne betjeningsvejledning,
• "Generelle sikkerhedsanvisninger" for handtering af elværktjer i vedlagte hæfte (skrift nr.: 315.915),
• de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler.

Alligevel kan der ved dets brug opsta fare for brugers aller tredjemands liv og lemmer, maskinen kan beskadiges, aller der kan opsta andre materielle skader.

Elværktogjet mA kun benytttes

• til det dertil beregnede formal,
• i sikkerhedsteknisk upåklagelig tilstand. Fejl, der forringer sikkerheden, skal afhjælpes omgående.

Bestemmelsesmaessig brug

Batterisaksen SHE 16 18-EC er beregnet

• til erhvervsmæssig brug inden for industri og handværk,
• til gennemskæring og tilskæring af flade emner af stål, aluminium og plast.

Sikkerhedsforskrifter vedrørendeskæring

ADVARSELI!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan medfrole elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.

Sorg for, at maskinen er slukket, nár du tilslutter batteriet i.
Fjern kun spaner og lignende, nar maskinen star stille.
- Foretag sikring af emnet, sö det ikke kan forskubbe sig eller dreje (f.eks. ved at spændet det fast med skruetvinger).

• Brug altid beskyttelsesbriller, arbejdshandsker og solide sko, när du arbejder med din maskine!
• Hold hænderne væk fra skæreområdet.
• Bevæg altid kun maskinen hen mod emnet, nar den erændt.
• Brug altid spanskaern under arbejdet.
• Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. afterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for persorskader eller materielle skader på grund af eksploderende akkuer.

Sikkerhedsanvisninger for händtering af akkuer

Abn ikke akkuen. Der er fare for kortslutning.
Beskyt akkuen mod varme, f.eks. ogsa mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare.
- Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Luft straks ud, og opsog en laje i tilfælde af kvalme eller ubehag. Dampene kan irritere luftvejene.
Hvis akkuen anwendes forkert, kan der slippe vaeske ud af akkuen. Undgå at komme i kontakt med denen vaeske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation aller forbrændinger.
- Brug kun FLEX-batteri er sammen med FLEX-maskiner og FLEX-tilbehør. Kun pa den mäde kan du beskytte batteriet mod farlig overbelastning.
- Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Et ladeaggregat, der er egnet til en bestem type akkuer, mA ikke benyttes med andre akkuer - brandfare.
- Akkuen kan beskadiges af spidse genstande, f.eks. som eller skruetrakkere, eller ved udefraCOMMende kraftpavirkning.Der kan opsta intern kortslutning, og akkuen kan braende, ryge, eksplodere eller blive overophedet.

Andre sikkerhedsanvisninger

• Brug udelukkende klæbemærker til mærkning af apparatet. Bor aldrig huller i huset.
  Den nominelle spænding og spændingsangivelsen på typeskiltet skal stemme overens.

Stoj og vibration

i BEMAERK

Værdierne for det A-vægtede stojniveau somt de samlede svingningsværdier fremgår af tabellen „ Tekniske data". Støj- og svingningsværdierne er beregnet ifolge EN 62841.

FORSIGTIG!

De angivne maleværder gælder for nye apparater. Stoj- og svingningsværderneændrer sig ved daglig brug.

i BEMAERK

Det svingningsniveau, der er angivet i disse anvisninger, er blevet malt i henhold til en standardiseret moleproces i EN 62841 og kan bruges til atSAMmenigne elværktogerne.Det egner sig ogsa til en forelbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau reppesenterer elværktjets hovedsagelige anvendelse. Hvis elværktjet dog benyttestil andre formal, med afvigende indsatsværktjer ellerted vedligeholds utilstrakkeligt, kan svingningsniveauaulet aendre sig. Dette kan oge svingningsbelastningen betydeltigt i hele arbejdstidsrummet.

For nøjagtigt at kinne vurdere svingningsbelastningen bør man øgså tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlag derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod pavirkning af svingninger, f.eks. vedligeholdelse af elværktog andersvatkrjer, varmholdelse af hender, organisation af arbejdsforllob.

FORSIGTIG!

Ved et lydtryk pa over 85 dB(A) skal der benytttes horeværn.

Tekniske data

Maskine SHE 16 18-EC
Type Batterisaks
Nominel spænding V 18
Batteri Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Slagtal i tomgang o/min		950135018502050
maks. pladetykke stål 400 N/mm2	mm	1,6
maks. pladetykke stål 600 N/mm2	mm	1,2
maks. pladetykke stål 800 N/mm2	mm 1,0
maks. pladetykke aluminium 250 N/mm2	mm	2,0
mindste radius mm 16
Diameter på starthul mm 27
Diameter på det mindste hul, der kan skæres ud mm	50
Arbejdshastighed m/min 5-9
Vægt i henhold til "EPTA-procedure 01/2003"
Vægt,uden akku kg 1,75
Batterivægt- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,10
A-vægtetr støjiveau i henhold til EN 62841 (se "støj og vibrationer"):
Lydtryksniveauu LpA	dB(A)	78
Lydeffektniveauu LwA	dB(A)	89
Usikkerhed K	db	3,0
Samlet vibrationsværdi iht. EN 62841 (se "Støj og vibration"):
Emissionsværdi ah	m/s2	5,5
Usikkerhed K	m/s2	1,5

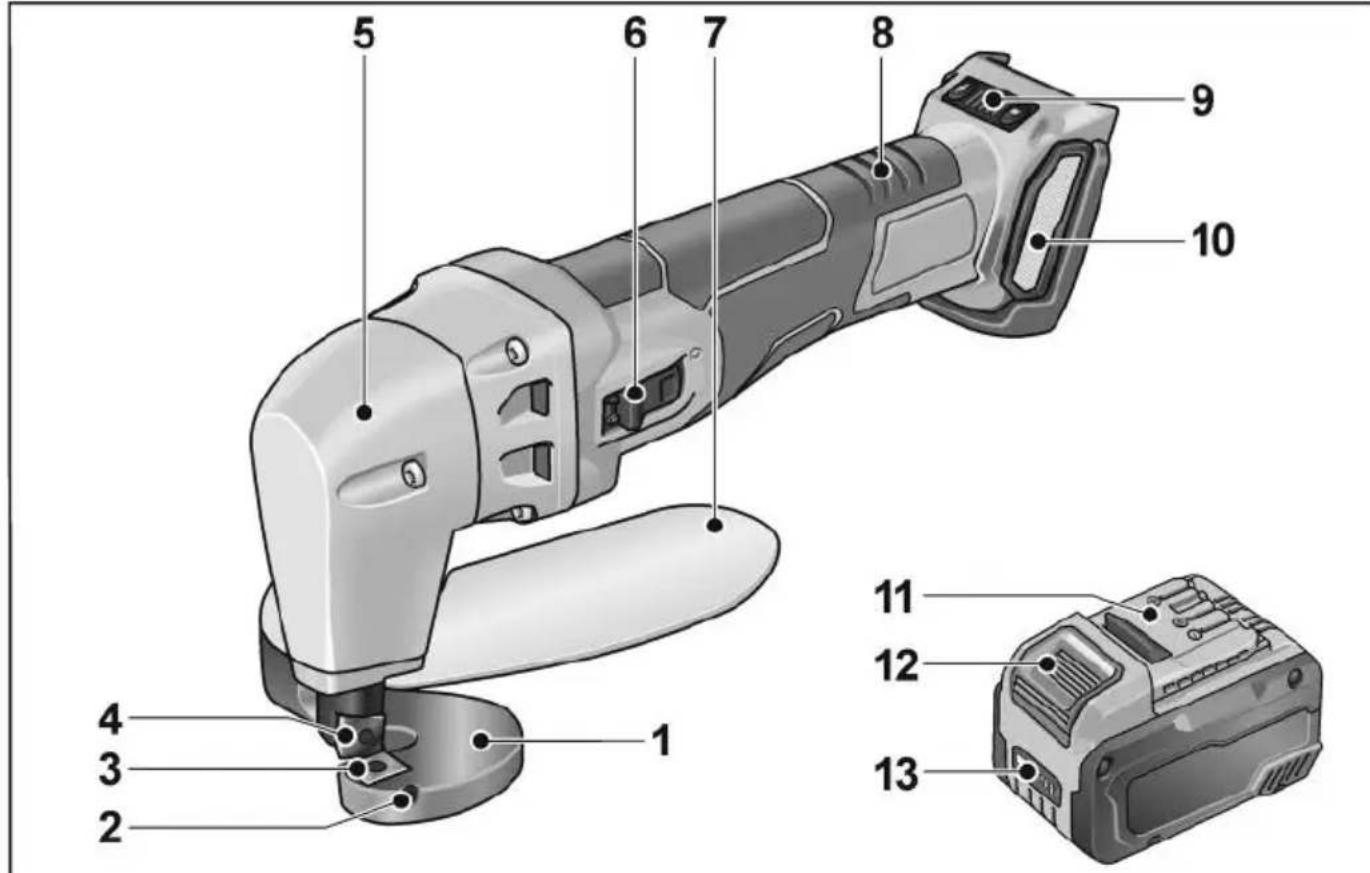

Oversigt

1 Skarebord
2 Justeringsskrue
3 Underkniv
4 O v e r k n i v
5 Gearhoved
6 Vippekontakt

Tænder og slukker maskinen.

7 Spanskaerm

8 Handgreb

9 Hastighedsknap

+/- Funktioner med 4 indstlinger

10 Filterafdækning
11 Li-ion-akku (2,5 Ah/5,0 Ah/8,0 Ah)
12 Frigorelsesknap til akku
13 Akku-tilstandsvisining

Brugsanvisning

ADVARSELI!

Tag altid akkuen ud, for du udforer arbejde pa elværktjoet.

Inden ibrugtagning

Pak el-værktøjet ud, og kontroller, om leverancen er komplet, og om der er opstaet transportskader.

BEMAERK

Akkuerne er ikke fuldstændigt opladede ved levering. Før对不起 anvendelse skal akkuerne oplades fuldstændigt. Se i den forbindelse betjeningsvejledningen til ladeaggregatet.

Isætning/skift af akku

Tryk den opladede akku ind i elværktoget, til den er helt i indgreb.

For udtagning trykkes pa frigorelsesknapperne (1.), hvorefter akkuentrækkes ud (2.).

FORSIGTIG!

När akkuen不解 er i brug, skal kontakterne på den beskyttes. Lõse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

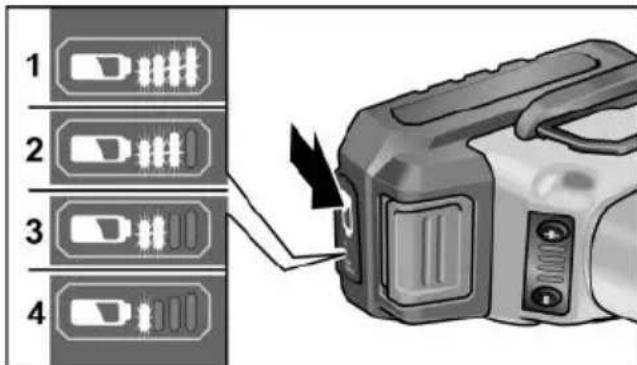

Akkuens ladetilstand

Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.

Visningen forsvdner after 5 sekunder.
Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser after tryk på knappen, er akkuen defekt og skal udskiftes.

Tænd og sluk

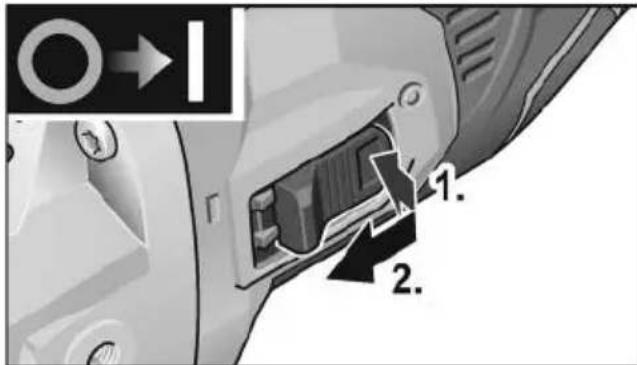

Kortvarig drift.uden indgrepb

Tryk påvippekontakten (1.), skub den fremad, og hold den fast (2.).
Slip vippekontakten for at slukke.

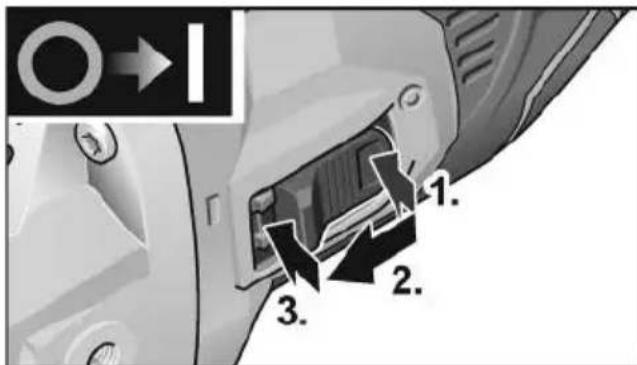

Konstant drift med indgrepb

Tryk påvippekontakten (1.), skub den fremad (2.), og lad den gå i indgreb ved at trykke på forresteende (3.).

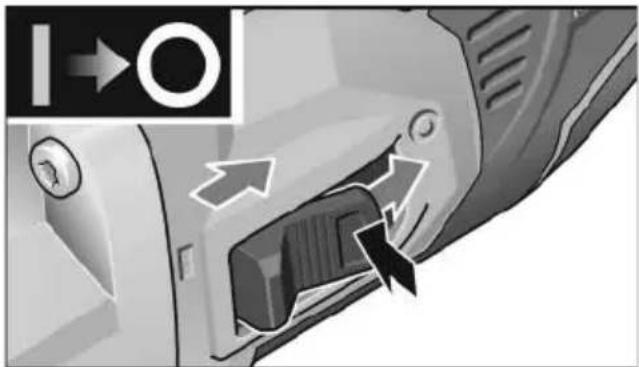

Frigørvippekontakten ved attrykke.
pabagersteendeforatslukke.

i BEMAERK

El-værktøjet er udstyret med genstartsbeskyttelse. Hvis batteriet er tilsluttet, nar el-værktøjet er taendt, vil maskinen ikke genstarte.

i BEMAERK

Overbelastningssikring: afbryder maskinen i tilfaelde af overbelastning.
- Temperaturovervågning: Hvis der er risiko for overphedning, slår maskinen fra.

Arbejdsanvisninger

i BEMAERK

After slukningen har el-værktøjet kort afterləb

Indstilling af afstanden mellem knivene

Knivafstanden er indstillet til en pladetykkelse pa 1 mm, när maskinen leveres.

■ Kontroller afstanden mellem knivene med malebladet.

Folgende værdier skal indstilles for at opnå optimale skæreresultater:

Pladetykke i mm	Afstand mellem knife i mm
0,3-0,6 0,1
0,7-1,2 0,2
1,3-1,6 0,3

FORSIGTIG!

Knivene ma违法犯罪 hinanden!

Indstil afstand

Tryk pa taend/sluk-knappen flere gange, indtil den overste kniv nar det nederste dodpunkt.
- Tag batteriet ud.
Løsn underkniven.
- Indstil kniven til den ønskede afstand ved hjælp af justeringsskruen og unbrakonøglen.
Spaend knivenigen.
Spænd justeringsskruen en smule.
- Kontroller afstanden med malebladet.

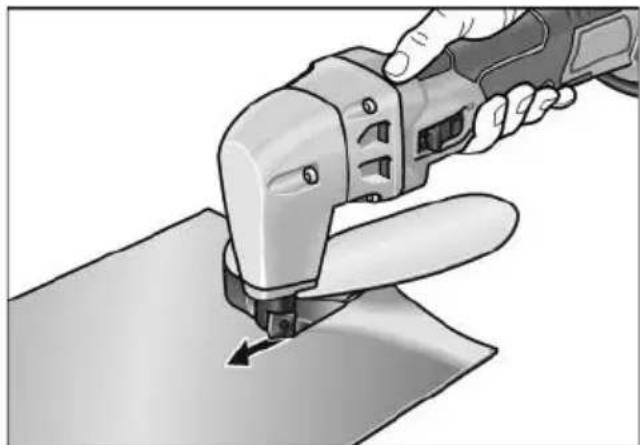

Skaering

i BEMAERK

El-vaerktoget ma kun fores hen til det materiale, der skal bearbejdes, nardet er taendt.

Hold el-værktoget i en vinkel pa 80^ - 90^ i forhold til pladens overflade. Undga at vispe el-værktoget sidelaens!
Nár du skærer radier, ma du kun arbejde med lav fremføringskraft, og du ma ikke vispe værktøjet.
Før el-værktjet i en jævn bevægelse og med et let skub i skæreretningen. Hvis fremfuringskraften er for hj, reducerer du indsatsværktjets levetid betydeligt og kan beskadige el-værktjet.
- Skær aldrig i eksisterende svejsesteder,\ när du skærer plader.
- Skær ikke flere lag plader, hvis de overskrider den maksimale emnetykkelse.

For at forbrede skaereresultatet og oge knivens levetid anbefales det at pafore et smoremiddel lungs den planlagte skarelinje, for arbejdet pabegyndes:

• Skæring i stålplade: skærepasta eller skæreolie

• Skaering i aluminium: petroleum

i BEMAERK

Sluk forst for el-varktojet, när du har trukket det ud af skaresporet.

• Skær langs kanten ved arbejde over hovedhøjde. Skærebordet peger opad.

i BEMAERK

Afhaengigt af pladens tykkelse erler emnets traekstyrke kan du vaelge mellem to forskestige knivtyper.

Standardkniv:

• Velegnet til plader med en trækstyrke pa ≤ 400 N/mm²
  Ingen særlig mærkning!

Knivikromstal:

• mærket med 'Cr' (medfølger试点)

Af disse grunde anbefales det kun at bruge værktøj i henhold til specifikationerne i tabellen:

Aluminium	250 N/mm2	0,3-2,0 (Standard)
Byggestål	400 N/mm2	0,3-1,6 (standard)
Rustfrit stål	600 N/mm2	0,3-1,2 (Cr)
	800 N/mm2	0,3-1,0 (Cr)

Knivens egenskaber

Knivene har fire skarpe skarekanter. När det ene skær er blevet sløvt, drejes knivene hver især 90^ (næste skarpe skær).
Hvis der er en tydelig stigning i fremføringskraften, mens arbejdet kun skrider langsomt frem, er det tegn pa, at klingen er slidt.
Overkniv og underkniv har samme form og kan derfor skiftes og monteres frit (overst ell er nederst).

FORSIGTIG!

Knivene er ikke egnede til sibning. Nar alle fire skær er brevet slove, skal knivene udskiftes. Arbejd aldrig med slove knife!

Vedligeholdelse og eftersyn

ADVARSELI!

Tag altid akkuen ud, for du udforer arbejde pa elværktjojet.

Rengøring

ADVARSEL!

Der kan aflejres lededygtigt stov i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Dette har negativ indflydelse pa beskyttelsisoleringen! Maskinen skal drives via et HFI-relae (belastningssikring 30mA

Rengør apparatet og ventilations-slidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
Blaes husets indre med motor ud regelmaessigt med tør trykluft.

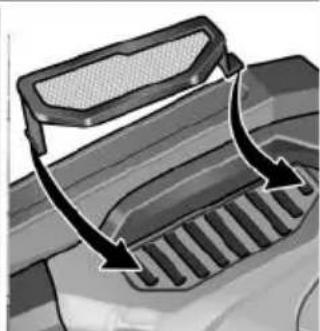

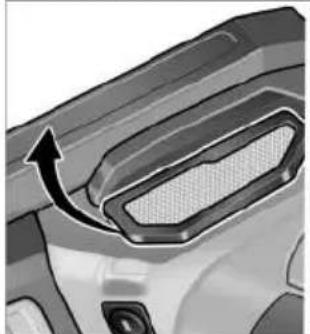

Rengør stovfilteret regelmaessigt.

• Tag stovfilteret af, og blæs ud med tørtrykluft.

Gearasse

i BEMAERK

Skruerne på gearhovedetmökke løns i garantiperioden. Ved tilssedesættelse af dette bortfalder fabrikantens garantiforpligtelser.

Reparationer

Reparationer ma udelukkende udfores af et af fabrikanten autoriseret kunde-service-varksted.

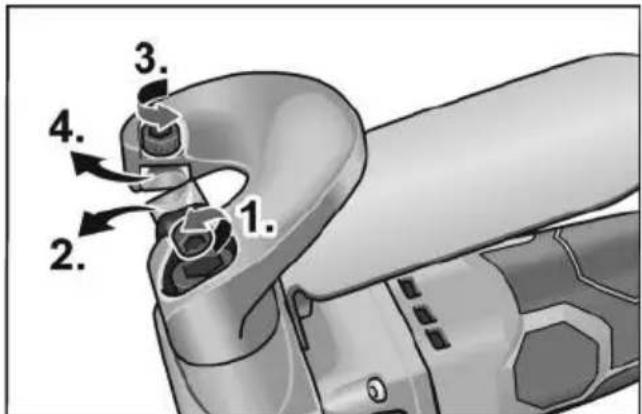

Udskifting af sliddele Overkniv/underkniv

• Skru monteringsskruerne ud med en unbrakonøgle (1.).
  Fjern overkniven, drej den 90^ og isaet den ingen (det ene skær skal hvile mod stemplets skrø overflade) (2.).
• Skru monteringsskruerne ud med en unbrakonøgle (3.).
  Fjern underkniven, drej den 90^ og isaet den (4.).
  Indstil afstanden mellem knivene, og spænd knivene igen.

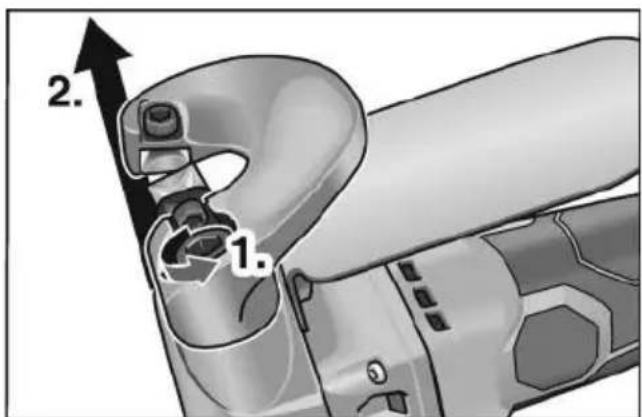

Skarebord

• Skru monteringsskruerne ud med en unbrakonøgle (1.).
  Fjern skarebordet, og saet et nyt pa (2.).

Andet tilbehør, især slibevaerktojer, findes i katalogerne fra producenten.

Eksplosionstegninger og resvedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSELI

Udtjent elværktøj skal gores ubrugeligt før bortskaffelse:

• netdrevet elværktoj ved at fjerne netledningen,
• akku-drevet elværktj ved at fjerne akkuen.

Kun for EU-lande Elværktjer er ikke normalhusholdningsaffald!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr ogimplemented i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et insdamlingssted for materialegenvinding.

Genvinding af rastoffer i stedet for fjernelse af affald.

Produktet, tilbehoret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortingefter affaldstype.

ADVARSEL!

Akkumulatorer/batterier er ikke normalt affald og ma derfor ikke destrueresammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer ma ikke abnes.

Kun for EU-lande: Ifolge direktiv 2006/66/EF skal defekte aller udtjente akkuer/batterier anvendes til genbrug.

BEMAERK

Forhandleren giver oplysninger om bortskaffelsesmuligheder!

C∈-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data" er i overensstemmelse med følgende standarder eller normative dokumenter: EN 62841 ifolge bestemmelsene i direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

30-10-2023

Fabrikanten og hans representant hæfter ikke for skader og fortjeneste som virksomhedenevt. er gæt glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produit etller fordi produitet ikke kinne benyttes.

Fabrikanten og dennes repreesant hæfter\ ikke for skader opstæt som følge af usagkyn-dig anvendelse eller i forbindelse med produiter fra andre fabrikanter.
