Buller och vibration 84

Tekniska data 85

Oversikt 86

Bruksanvising 87

Underhäll och skötsel 89

Skrotningsanvisningar 90

C∈-Forsakran om overensstammelse..91

Uteslutninq av ansvar 91

Anvanda symboler

WARNING!

Varnar for en omedelbart hotande fara.

Risk for liv och lem aller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar for en potentiellt farlig situation.

Om varningen ej beaktas kan personeller sakskador uppsta.

OBS

Hanvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisingen före idrifttagningn!

Använd ögonskydd!

Skrotningsanvisning for den gamla maskinen (se sida 90)!

För din sakerhet

WARNING!

Innan elverktyget tas i bruk sca foljande dokument lasas igenom noggrant och foljas:

• den föreliggande bruksanvisningen

• "Allmanna sakerhetsanvisningar" for elverktyg i det bifogade häftet (skriftnr 315.915)

regler och foreskrifter for olycksforebyggande som galler pÅ platsen dār maskinen används.

Detta elverktyg ar konstruerat enligt den senaste tekniken och vedertagna sakerhetstekniska regler.

Trots det kan fara for liv och lem uppsta under användning - bade for användaren och andra. Det finns även risk for skador pa maskinen aller andra foremål.

Elverktyget fär endast användas

• for avsett andamal

• i sakerhetstekniskt felfritt tillstand.

Störningar som kan paverka sakerheten ska atgådas omgående.

Avsedd användning

Den batteridrivna platsaxen SHE 16 18-EC ar avsedd

• für yrkesmässig användning inom industrioch hantverk
• for kapning och avgradning av plana arbetsstycken av metall, stål, aluminium och skärbar plast.

Sakerhetsanvisningar for skärarbeten

WARNING!

Läs alla sakerhetsanvisningar och övriga anvisningar. Ej beaktade sakerhetsanvis- ngingar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svår skador. Förvara alla sakerhetsanvisningar och övriga anvisningar for framtida bruk.

• Se till att maskinen ar avständg innan du satter i batteripaketet.
  Spanor och liknande fär endast avlågsnas när maskinen stär stilla.
  Säkra arbetsstycket sa att det inte förskjuts eller roterar med (t.ex. genom attSPANNA fast det med skruvtvingar).

Använd alltid skyddsglasögon,
arbetshandskar och stadiga skor Near du
arbetar med din maskin!
Häll händerna borta frän skärområdet.
- Maskinen skal alltid vara pascalen när den fors mot arbetsstychet.
Arbeta endast med spanavvisare monterad.
- Använd endast originalbatterier med den spanning som anges på ditt elverktygs typskylt. Om andra batterier används, t.ex. kopior,rekonditionerade batterier aller främande fabrikat, finns det risk for person- och sakskador till följd av exploderande batterier.

• Oppna inte batteriet. Det finns risk for kortslutning.
  Skydda batteriet mot varme, även mot langvarig solsträlning, somt eld, vatten och fukt. Det finns risk for explosion.
• Om batteriet skadas aller används på fel satt kan Ångor tränga ut. Tillfor frisk luft och sök vid besvar upp en lakare. Ångor kan irritera andningsvägarna.
• Om batteriet används på fel satt finns risk für att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätskakommen i kontakt med ögonen uppsök dessutom lakare. Lackande batterivatska kan medfora hudirritation aller brännskador.
  Använd bara FLEX-batterier med FLEX-maskiner och FLEX-tillbehör. Det ar enda sättet att skydda batteriet mot farlig überbelastning.
  Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som ar lamplig for en viss typ av batterier anvands med andra batterier finns det risk for brand.
  På ground av spetsiga foremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre paverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, ryka, explodera eller overhettas.

Vidare sakerhetsanvisningar

Använd endast självhäftande skyltar for att markera maskinen. Borra ej hal i huset.
- Markspanningsen och spanningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

i OBS

Värden for A-uppmätt bullernivå liksom
sammanlagda svängningsvärden framgår
av tabellen "Tekniska data".
Buller- och svängningsvärdena har uppmätts enlicht EN 62841.

VAR FÖRSIKTIG!

De angivna matvardena galler for nya mas- kiner. I dagligt bruk andras buller- och svangningsvardena.

i OBS

Den ienna bruksanvisning angivna svängningsnivan ar uppmatt enligt en i EN 62841 standardiserad matmetod och kan anvandas for jämförelse av elverktyg med varandra. Den lampar sig också for en preliminar uppskattnig av svängningsbelastningen. Den angivna svängningsnivan gäller for elverktygets huvudsakliga användning. Om elverktyget används for andraändamål med avvikande insatsverktyg eller bristande unterhäll, kan svängningsnivan avvika. Detta kan avsevärt höja svängningsbelastningen over hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen ar franslagen aller visserligen ar igang men ej arbetar, tas med i beräkningen.

Detta kan tydligt minska svängningsbelastninger over hela livslängden.

Bestam ytterligare sakerhetsatgärder for användarens skydd mot svängningars effekt som till exempl: Underhall av elverktyg och insatsverktyg, att handerna halls varma och organising av arbeitsforloppen

VAR FÖRSIKTIG!

Använd hörskyydd nar ljudtrycket överskrider 85 dB(A).

Tekniska data

Apparat SHE 16 18-EC
Typ Batteridriven plåtsax
Märkspänning V 18
Batteri Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Tomgängsvarvital	varv/min	950135018502050
Max. plättjocklek stål 400 N/mm2	mm	1,6
Max. plättjocklek stål 600 N/mm2	mm	1,2
Max. plättjocklek stål 800 N/mm2	mm 1,0
Max. plättjocklek aluminium 250 N/mm2	mm	2,0
Minsta radie mm 16
Starthålsdiameter mm 27
Diameter på minstaål som kan klippas mm 50
Arbetshastighet m/min 5-9
Vikt enligt "EPTA-Procedure 01/2003"
Viktutan batteri kg 1,75
Vikt batteri- 2,5 Ah	kg	0,42
- 5,0 Ah		0,72
- 8,0 Ah		1,10
A-viktad ljudnivå enligt EN 62841 (se "Buller och vibration"):
Ljudtrycksnivå LpA	dB(A)	78
Ljudeffektnivå LwA	dB(A)	89
Osäkerhet K	db	3,0
Svängningsvarde enligt EN 62841 (se "Buller och vibration"):
Emissionsvarde ah	m/s2	5,5
Osäkerhet K	m/s2	1,5

Översikt

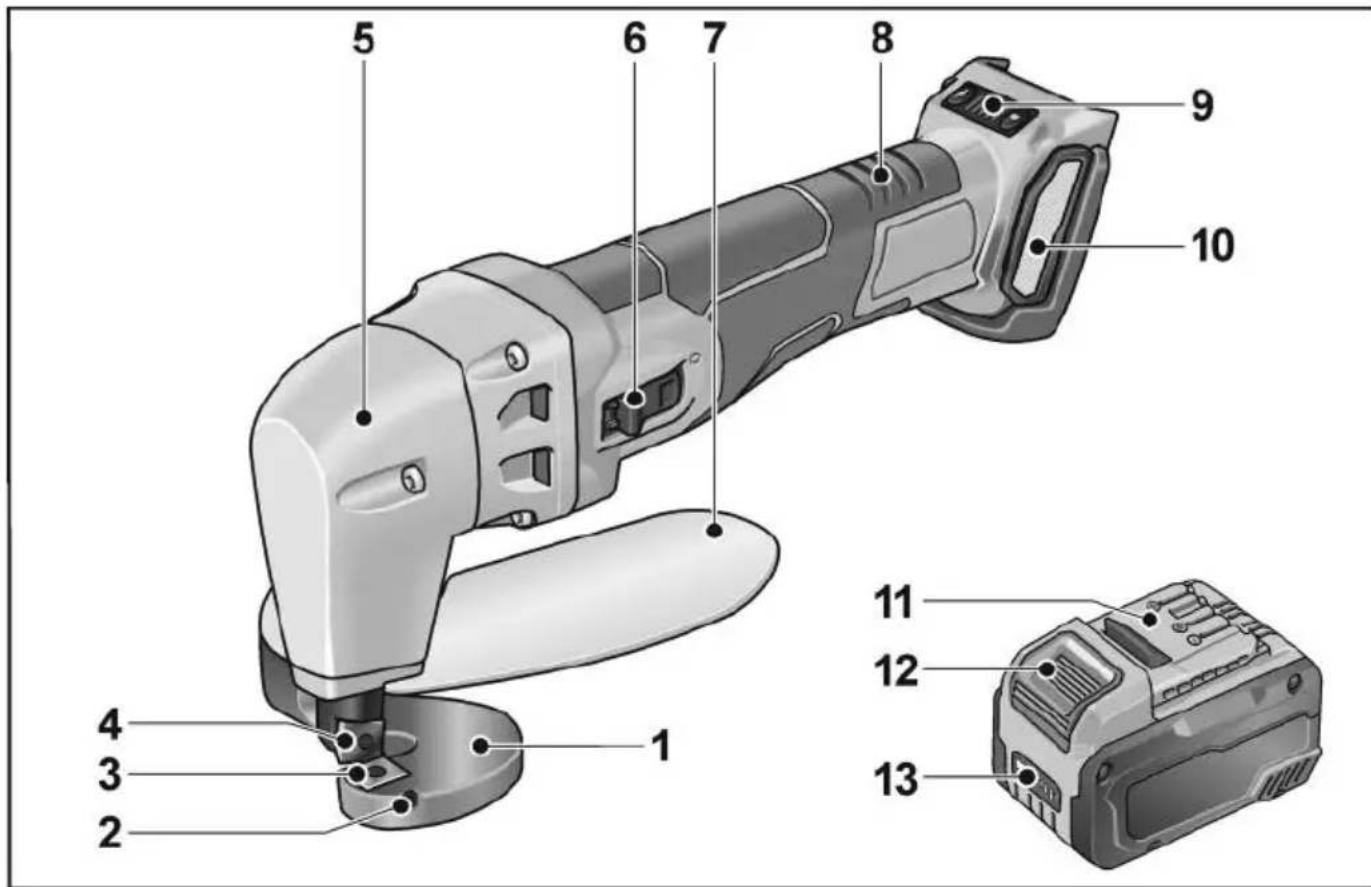

1 Klippbord
2 Justerskruv
3 Underkniv
4 Ö v e r k n i v
5 Växelhus
6 Vippkontakt for till- och franslagning.
7 Spanavvisare

8 Handtag
9 Hastighetskontrollknapp +/- Funktion med 4 nivåer
10 Filterövertäckning
11 Lithiumbonbatteri (2,5 Ah/5,0 Ah/8,0 Ah)
12 Frigöringsknapp für batteri
13 Batteriets laddningsindikering

Bruksanvisning

WARNING!

Ta ut batteriet ur elverktyget innan du utfor arbeten pa elverktyget.

Forei drifttagning

Packa upp elverktyget och kontrollera att leveransen ar fullständig och att inga transportskador forekommer.

OBS

Batterierna ar inte fullständigt laddade vid leverans. Ladda batterierna helt innan maskinen anvands forsta gangen. Se bruksanvisingen till laddaren.

Satta i/byta batteri

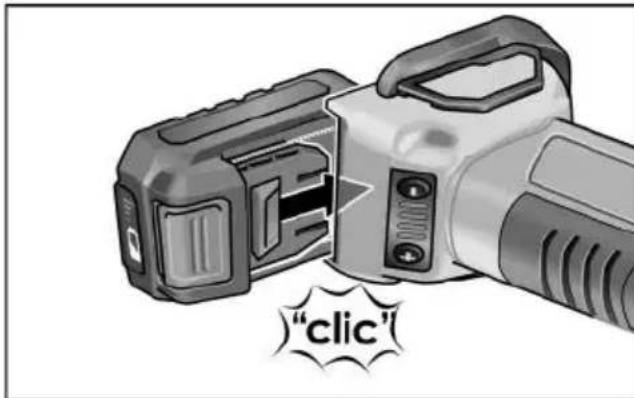

Tryck in det laddade batteriet i elverktyget tills batteriet snapper fast welt.

For att ta ur batteriet,tryck pa frigoringsknapparna (1.) och dra ur batteriet (2.).

VAR FÖRSIKTIG!

Skydda batterikontakterna nar elverktyget inte används. Lösa metalldelar kan kortslata kontakterna, vilket innebär explosions- och brandfara!

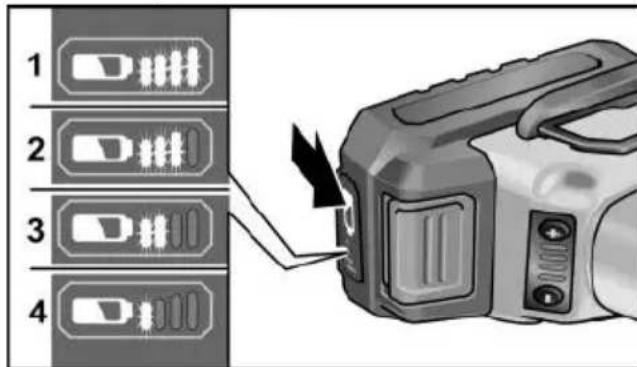

Batteriets laddningsniva

Genom att trycka pa knappen kan man med hjalp av lysdioderna for batteriets laddningsindikering kontrollera laddningsnivan.

Indikeringen slocknar after fem sekunder. Om en av lysioderna blinkar maste batteriet laddas. Om ingen lysiod lyser nar man trycker pa knappen ar batteriet defekt och maste bytas ut.

Till- och frankoppling

Kort drift utan sparr

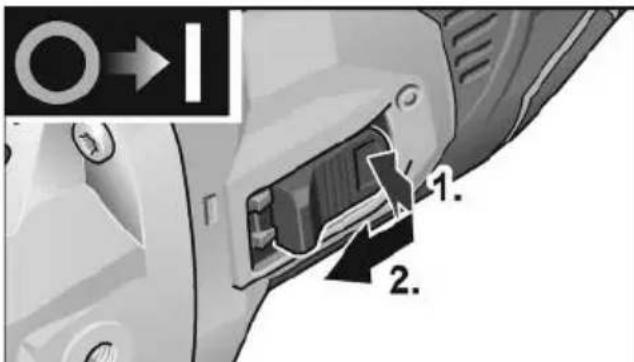

Tryck pa vippkontakten (1.), skjut den framat och hall fast den (2.).

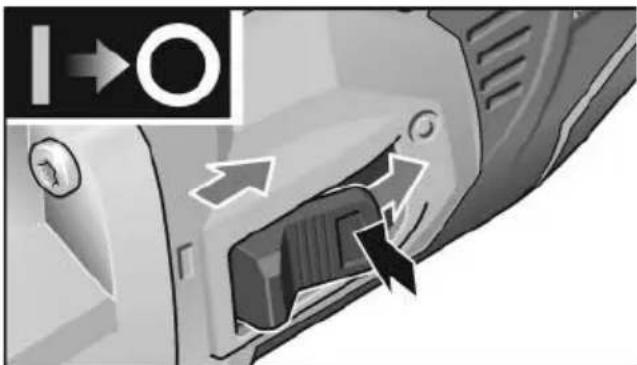

Frankoppling: Slapp vippkontakten.

Tryck på vippkontakten (1.), skjut den framåt (2.) och tryck ner den främreänden tills den snapper fast (3.).

Elverktyget ar utrustat med ett
aterstartsskydd. Om batteriet sats i nar
elverktyget ar paslaget startar maskinen
inteigen.

OBS

• Overbelastningssakring: stanger av maskinen vid overbelastningd.
  Sensorstyrd temperaturoversvakning: maskinen stangs av om det finns risk for overhettning.

Arbetsanvisningar

OBS

Elverktyget fortssätter att rotera en kort stund after avstängning.

Ställa in avständet mellan knivarna

När maskinen levereras ar avständet mellan knivarna install for en plättjocklek pa 1 mm.

Kontrollera avstandet mellan knivarna med bladmattet.

Foljande varden ske stallas in for att optimala klippresuktat ske erhallas:

Knivama fár inte vidröra varandra!

Stalla in avständ

Tryck till pa/pa/av-knappen upprepade ganger tills overkniven när den nedre dödpunkten.
Ta ur batteriet.
Lossa underkniven.
Ställ in kniven på önskat avständ med hjälp av justerskruven och insexyckeln.
Dra fast knivenigen.
Dra at justerskruven latt.
Kontrollera avstandet med bladmattet.

Klippning

OBS

Elverktyget ske alltid vara pascalget nar det fors mot materialet som ske bearetas.

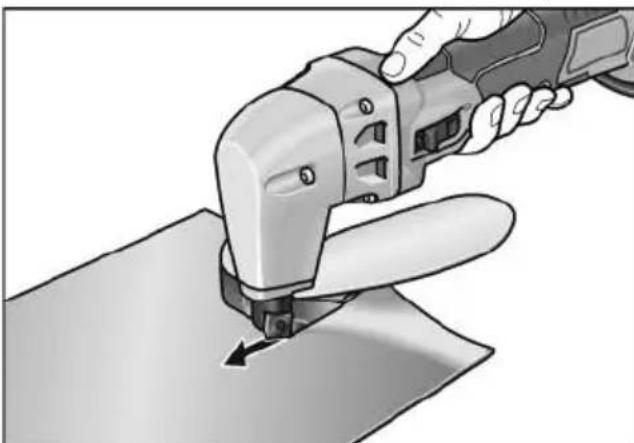

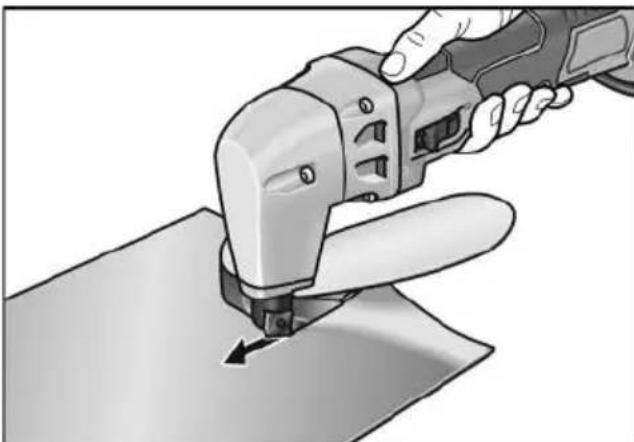

Häll elverktyget lutat i en vinkel på 80^ - 90^ mot platytan. Undvik skeptning i sidled!
Vid klippning av radier ska du arbeta med latt matning framat,utan skevning.
För elverktyget med ett jämnt och lätt tryck i klippriktingen. Alltför kraftig matning minskar insatsverktygens livslängd avsevärt och kan skada elverktyget.
■ Klipp inte i platar vid befindliga svetsstallen.
- Klipp inte i platar som har flera lager och)darmedoverskrider den maximalamaterialtjockleken.

Forett bättre klippresuktat och ökad livslängd på knivarna rekommenderas paföring av ett glidmedel den planerade langs klipplinjen innan bearbetningen pabörjas:

• Klippning i stålplåt: skärpasta ellerskärolja

• Klippning i aluminium: petroleum

OBS

Stang inte av elverktyget forran du har tagit ut det ur klippsparet.

Vid kanten ske klippning ske med maskinhuvudet vant uppåt. Klippbordet pekar uppåt.

OBS

Beroende på arbetsstykets plättjocklek
eller draghällfasthet finns två olika knivtyper
att välja mellan für bearbetningen.
Standardknivar:

• Lämpar sig for platar med en draghällfasthet pa ≤ 400 N/mm² Ingen särskild markning!

Kromstalsknivar:

• med märkningen "Cr" (ingår inte i leveransomfattningen)

Därfor rekommender vi att verktyg endast används i enlighet med uppgifterna i tabellen:

Aluminium	250 N/mm2	0,3 - 2,0 (standard)
Konstruk-tionsstål	400 N/mm2	0,3 - 1,6 (standard)
Rostfritt stål	600 N/mm2	0,3 - 1,2 (Cr)
	800 N/mm2	0,3 - 1,0 (Cr)

Knivegenskaper

Knivarna har fyra vassa skarkanter. När en kant har blivit slo vrids knivarna 90^ vardera (till nasta vassa skarkant).
- Om klipparbetet går längsamt trots att en markbart större matningskraft appliceras sa är kniven nedsliten.
- Overkniven och underkniven har sama form och kan monteras godtyckligt (upptill erler nedtil).

VAR FÖRSIKTIG!

Knivarna ar inte avsedda att slipas. Nar alla fyra skarkanter har blivit sloa maste knivarna bytas ut. Arbeta aldrig med sloa knivar!

Underhäll och skötsel

WARNING!

Ta ut batteriet ur elverktyget innan du utfor arbeten pa elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv använding strömledande damm avlagras på kapians insida, vilket kan paverka skyddisoleringen! Inverkan på skyddisoleringen! Anslut alltid maskinen via jordfelsbrytare (utlosningsström 30 mA).

Rengör maskin och luftöppningar regel-bundet. Intervallen ar beroende av det bearbetade materialet och arbetstiden.
Blas regelbundetigenom holsjets insida och motorn med torr tryckluft.

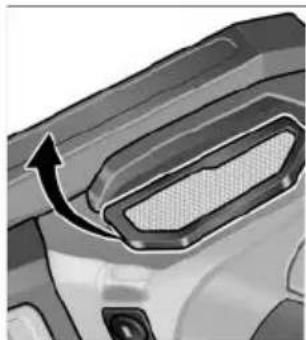

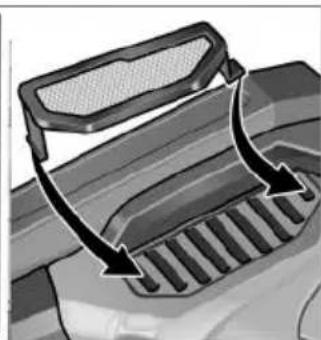

Rengör dammfiltret regelbundet.

Ta av dammfiltret och blas ur det med torr tryckluft.

Drev

OBS

Lossa aldrig skruvarna pa drevtoppen under garantitiden. I annat fall upphor tillverkarens garantiförpliktelser att gälla.

Reparation

Reparation fär endast utforas av en kundt-jänstverkstad som ar auktoriserad av tillverkaren.

Byte av slitdelar Overkniv/underkniv

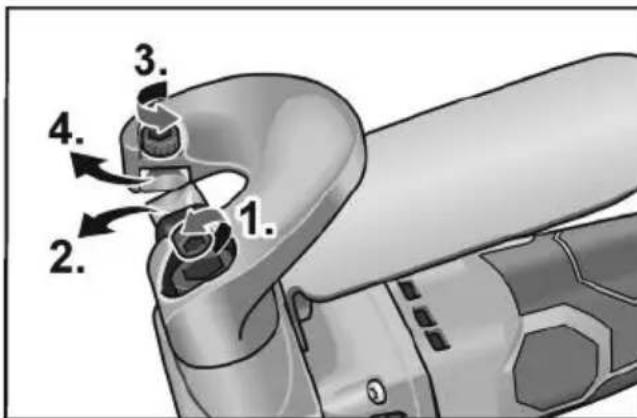

• Skruva ur fästskruven med en insexnyckel (1.).
  Ta ur overkniven, vrid den 90^ och satt i den (maste ligga an med en skarkant mot tryckstangens sneda yta) (2.).
• Skruva ur fästskruven med en insexnyckel (3.).
  Ta ur underkniven, vrid den 90^ och satt iden (4.).
  Ställ in avsändet mellan knivarna och dra fast demigen.

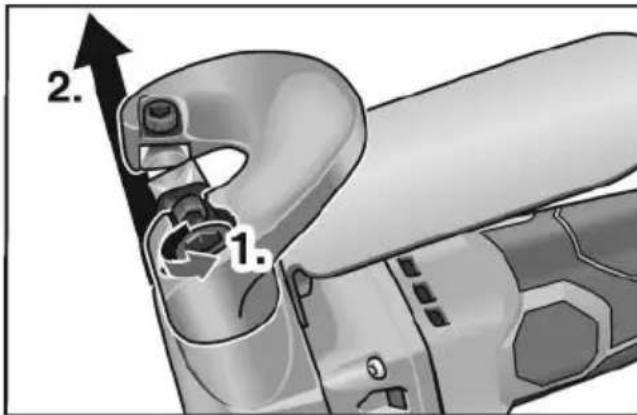

Klippbord

• Skruva ur fästskruven med en insexnyckel (1.).
  Ta bort klippbordet och satt dit ett nytt (2.).

Reservdilar och tillbehör

For vidare tillbehör, se tillverkarens kataloger. Explosionsrittingar och reservdelslistor aterfinns på var hemsida: www.flex-tools.com

Skrotningsanvisningar

VARNING!

Gör fürbrukade elverktyg obrukbara innan de avfallschanteras:

• Ta bort nätkabeln på nätdrivna elverktyg
• och ta bort batteriet på batteridrivna elverktyg.

Endast for lander inom EU
Kasta inte elverktyg
i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och direktivets tillampning i nationell ratt ska forbrukade elverktyg samlas separat och lamnas in till miljörktig Återvinning.

Maskin, tillbehör och Förpackning kan Återvinnas. För att underlätta sorteringen vid Återvinning ar plastdelarna markerade.

WARNING!

Kasta aldrig batterier i hushalssoporna, i eld ell er i vatten. Oppna inte uttjanta batterier.

Endast for lander inom EU:

Enligt direktivet 2006/66/EG maste defekta eller forbrukade uppladdningsbara batterier/ engangsbattery lamnas till atervinning.

OBS

Fraga fachandlaren rorande avfallshanteringsmöljigheterna!

C ∈ -Försakran om überensstammelse

Vi forklarar under vart ensamma ansvar, att den under "Tekniska data" beskrivna Produkten motsvarar foljande standarder erler normativa dokument.

EN 62841 enligt bestammelser i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig for tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tillverkaren och hans representant ikläder sig inget ansvar for skador erler forlorad vinst genom driftsavbrott som uppstar genom produit erler genom att produits ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar for skador som uppstår genom felaktig användning eller i forbindelse med andra tillverkaresprodukter.
