NÁVOD K OBSLUZE SHE 16 18.0-EC Flex

Symboly na náradi 139

Pro Vafi bezpecnost 139

Hlučnost a vibrace 140

Technické udaje 141

Na prvnipohled 142

Navod k pouziti 143

Udrzba a osetrovani 145

Pokyny pro likvidaci 146

Prohlasei o shode C 146

Vyloučeni odpovědnosti 146

Použité symbol

#

VAROVANI

Oznacuje bezprostredne hrozici nebezpeci. Pri nedodrzeni upozorneni hrozi usmrcenie nebo nejtezsi poraneni.

A

POZOR!

Oznacuje nejakou moznou nebezpecnou situaci. Pri nedodrzeni upozorneni hrozi poraneni nebo vecné skody.

i

UPOZORNÉNÍ

Oznacuje aplikačni tipy a duležite informace.

Symboly na náradí

Pred uvedenim do provozu si prectete navod k obsluze!

Noste ochranné bryle!

Pokyn pro likvidaci starého náradí (viz stránku 146)!

Pro Vaši bezpečnost

#

VAROVANI

Pred použitim elektrického náradí si prěctěte:

• tento námod k obsluze,
• "Vseobecne bezpečnostíPokyny" k zacházení s elektrickým náradím v prilozem semitu (cis. publikace: 315.915),
• pravidla a predpisy pro zabranychi urazum, ktere plati v miste pouziti, a jegneite podle nich.

Toto elektrické náradí je zkonstruované podle současného stavu techníky a uznávaných bezpečnostnétechnických predpíš.

Pri jeho používání muže presto dojit k ohroženiŽivota uživatele nebo třeti osoby, event. poskození náradí nebo jin'ych věcnych hodnot.

Elektrické nárdí používejte pouze

• v souladus urcenym ucelem,
• v bezvadmém bezpečnostnétechnickém stavu.

Ihned odstrahte poruchy, které negativne ovlivnuji bezpečnost.

Stanovené použití

Akumulátorové núžky SHE 16 18-EC jsou určené

• pro professionnelni použití v prùmyslu ařemesle,
• k prostrihováni a ostrihováni plochych obrobkú z oceli, hliníku a rezatelného plastu.

Bezpečnostní upozorněné ke stříhány

#

VAROVANI!

Prectete si vsechna bezpechnsti upozorneni aPokyny. Zanedbani pri dorzovani bezpechnstich upozorneni aPokynu mohou mit za nasledek uraz elektrickym proudem, pozar a/nebo tezká poraneni.

Ujistete se, ze je stroj pri vkladani akumulatoru vypnuty.
Trísky a podobné odstrańujte pouze pri zastavení stroje.
Obrobek zajistete proti posunutnebo otoceni (napr. pevnym upnutim sroubovou sverkou).

Při práci se strojem vždy noste ochranné brýle, pracovní rukavice a pevnou obuv!
Nedávejte ruce do prostoru stříhán.
Stroj priblizujte k obrobku jen zapnuty.
- Pracujte pouze s nasazenym oddelovačem trisek.
Používejte pouze originálí akumúlátory s napětím uvedeným na typovém štītku elektrického náradí. Pri použiti jin'ych akumúlatorú, napr. padělkú, upravených akumúlatorú nebo vyrobkú jin'ych vyrobcú, hrozi nebezpeci poraněi a věcné škody v dusledku vybuchu akumúlatorú.

Bezpečnostní upozorněné pro zacházení s akumulátry

Neotevirejte akumulátor. Hrozi nebezpečí zkratu.
- Chrahte akumulátor préd horkem, napr. také préd trvalym slunečním zárením, ohném, vodou a vlhkosti. Hrozi nebezpeci vybuchu.
Z poskozeného a nesprávně použitého akumulátoru mohouunikat páry. Zajistete privod Čerstveho vzduchu a pri potížích vyhledejte lékarskou pomoc. Páry mohou draždit dychaci cesty.
- Pri špatné použiti můze z akumulátoru vytéci kapalina. Zabraťe kontaktu s ní. Pri nahodné kontaktu opláchněte mistrovodou. Pokud kapalina vníkne do očí, vyhledejte také lékarě. Vytékajćí akumulátorová kapalina můze zpúsobit podrážděné pokožky nebo popáleniny.
Akumuláry FLEX používejte pouze ve spojení s náradím FLEX a príslušenstvím FLEX. Pouze tak bude akumulator chraněny prěd nebezpečnám pretižením.
Akumulárytory nabijejte pouze v nabijecce, ktera je doporučena vyrobcem. U nabijechky, ktera je vchodná pro urcitý druh akumulátorů, hroží nebezpeci požáru,Pokud se používá s jinými akumulátry.
- Spičatými predměty, jako např. hrebíky cisroubováky, nebo púsobením vnějsí sily muže dojít k poškození akumulátoru. Uvnitr akumulátoru muže dojít ke zkratu a akumulátor muže začit hořet, vybouchnout, prěhrát se nebo se z nej muže kouriţ.

Dalsí bezpečnostní upozorněné

Koznačeni náradí používejte pouze nalepovaci stitky. Nevrtejte zádné diry do telesa náradí.
Jmenovite napeti a udaj napeti na typovem stitku musi byt shodné.

Hlučnost a vibrate

UPOZORNENI

Hodnoty hladiny hluku jakoz i celkovou hodnotu vibraci, vyhodnocené s filtrem A, si zjistete v tabulce "Technické udaje". Hodnoty hluku a vibraci byly zjiisteny podle EN 62841.

VAROVANI!

Uvedene naměrene hodnoty platí pro nová nařadi. Při Denním nasazení se hodnoty hlucnosti a vibrác mení.

UPOZORNENI

Uroven vibraci uvedená v těchtoPokynech
byla zmeřena měřić metodou stanovenou
normou EN 62841 a lze ji použít k
vizajemnému srovnány elektrického náradí.
Je také vchodná pro prědežný odhad
kmitavého namáhání.
Uvedená uroven vibraci reprezentuje hlavní
aplíkace elektrického náradí.
Bude-li ovšem elektrické náradí použito pro
jiné aplíkace, s odliśnymi vloženymi nastroji
nebo nedostatečnou udřbou, muže se
úroven vibraci lišit. Muže to podstatné zvýšit
kmitavé zatíženi během celé pracovní doby.
Pro prěsné odhadnutí kmitavého namáhání
se mají také zohlednít doby, ve kterych
je náradí vypnuto nebo sice běží,
ale ve skutečnosti se nepoužíva.
Muže to podstatné redukovat kmitavé
namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatréní
k ochraně obsluhy prěd Účinky vibraci,
jako například: udřžba elektrického náradí
a vloženích nastrojú, udřžovány teploty
rukou, organizace průbehu práce.

POZORI

Pri akustickem tlaku vetsim nez 85 dB(A) nods ochranu sluchu.

Technické udaje

Zařizení SHE 16 18-EC
Typ Akumulátorové núžky
Jmenovité napěti V 18
Akumulátor Ah		AP 18/2,5AP 18/5,0AP 18/8,0
Počet zdvihů prí volnoběhu	min -1	950135018502050
max. tlouš'tka plechu ocel 400 N/mm2	mm	1,6
max. tlouš'tka plechu ocel 600 N/mm2	mm	1,2
max. tlouš'tka plechu ocel 800 N/mm2	mm 1,0
max. tlouš'tka plechu hliník 250 N/mm2	mm	2,0
nejmení poloměr mm 16
průměr počátečniho otvoru mm 27
průměr nejmensího otvoru, který je možné stříhat mm 50
pracovní rychlost m/min 5-9
Hmotnost podle standardu „EPTA-procedure 01/2003“
Hmotnost bez akumulátoru kg 1,75
Hmotnost akumulátoru-2,5 Ah	kg	0,42
-5,0 Ah		0,72
-8,0 Ah		1,10
Hladina hluku vyhodnocéná s filtrém A podle normy EN 62841 (viz „Hlučnost a vibrate"):
Hladina akustického tlaku LpA	dB(A)	78
Hladina akustického vykonu LwA	dB(A)	89
Nejistota K	dB	3,0
Celková hodnota vibrací podle normy EN 62841 (viz „Hlučnost a vibrate"):
Emisní hodnota ah	m/s2	5,5
Nejistota K	m/s2	1,5

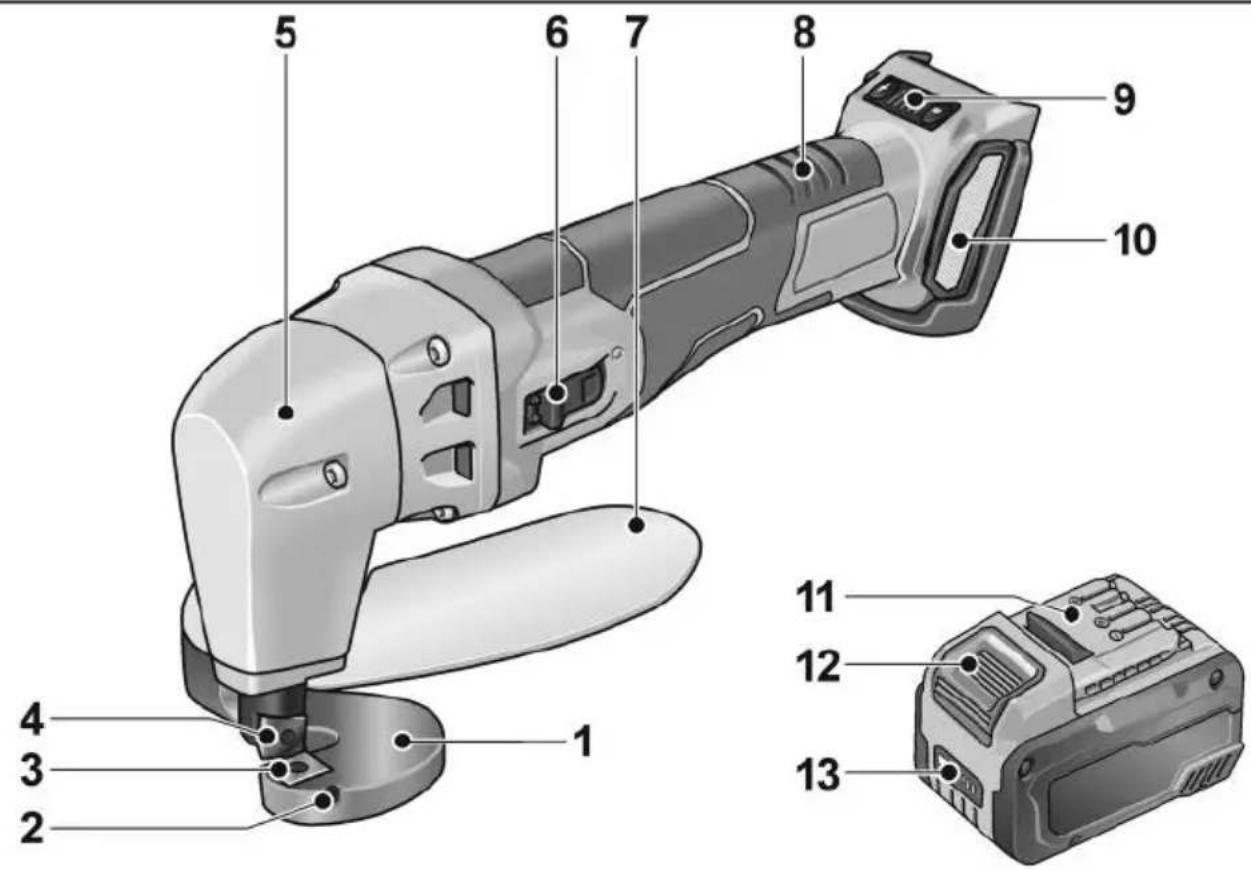

Na první pohled

1 Rezacstul
2 Señizovaci sroub
3 Dolni nuz
4 Horní nüž
5 Převodová hlava
6 Kolébkový vypínač
K zapnutí a vypnutí.
7 Oddělovač třísek

8 Rukojet'
9 Regulace otáček
+/- funkce se 4 stupni
10 Kryt filtru
11 Akumulátor Li-Ion (2,5 Ah nebo 5,0 Ah)
12 Odjiš'ovaci tlačitko akumulátoru
13 Ukazatel stavu akumulatoru

Návod k použití

VAROVANI

Před provádením veškerych prací na elektrickém náradí vyjměte z náradí akumulator.

Před uvedením do provozu

Vybalte elektrické náradí a zkontrolujte, zda je dodávka uplná a zda nedoslo k poskození pri prepravě.

UPOZORNENI

Akumulatory nejsou pri dodani upnene napite. Pred prvnim pouzitim akumulatory plne nabijte.Viz k tomu navod k obsluzenabijecky.

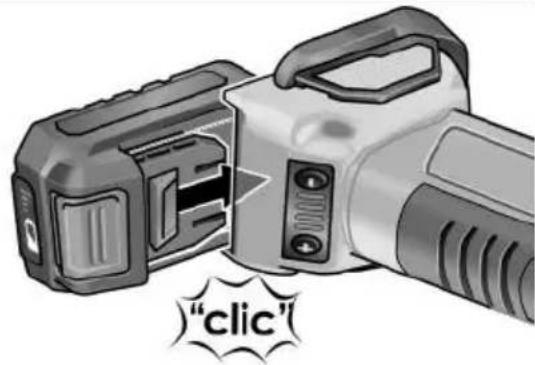

Nasazení/vyměna akumulátoru

Pro vyjmuti stiskněte odjiš'tovaci tlacitka (1.) a akumulátor vytáhněte (2.).

POZORI

Když akumulátor nepoužíváte, chrante jeho kontakty. Volné kovóve díly mohou zkratovat kontakty, hroží nebezpecí vybuchu a požáru!

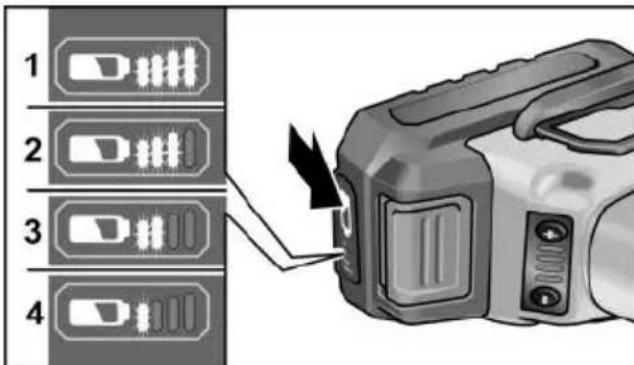

Stav nabití akumulátoru

Stisknutim tlacitka lze pomoci LEDukazatele stavu akumulatoruzkontrolovat stav nabiti.

Ukazatel zhasne za 5 sekund.

Když některá LED bliká, musi se akumulátor nabit. Pokud po stisknutí tlacítka nesvití Žadná LED, je akumulátor vadné a musí se vyměnit.

Zapnutí a vypnutí

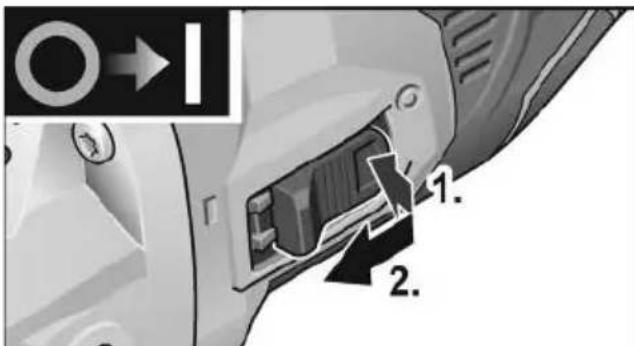

Krátkodobý provoz bez zaskocení

Posunte kolébkovy vypinač směrem dopředu a pevně jej držte.
K vypnutí kolébkový vypínač uvolněte.

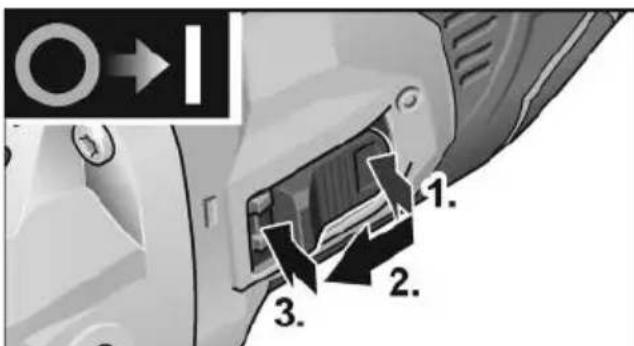

Trvaly provoz se zaskočením

Posunte kolébkovy vypinač směrem dopředu (1.) a stisknutim na prědní konec jej zaskocením zajistěte (2.)

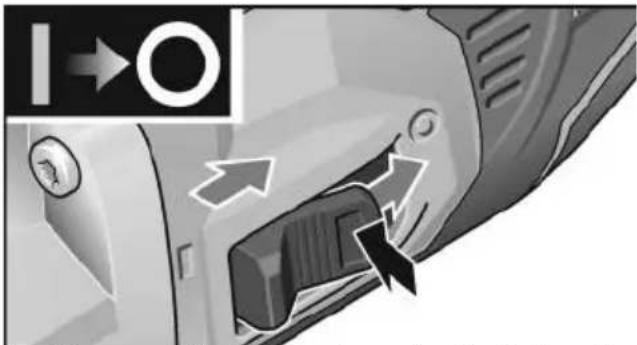

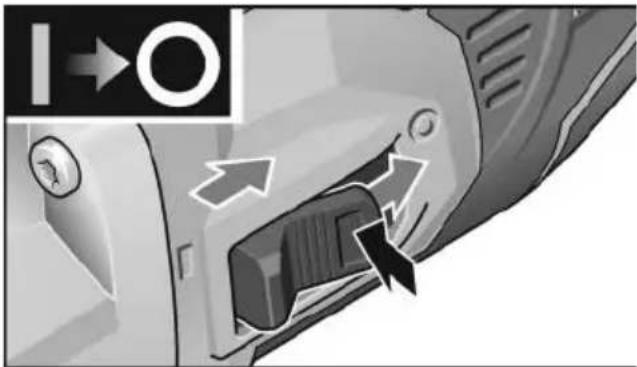

K vypnuti kolébkovy vypínač stisknutim na zadní konec odkujte.

UPOZORNÉNÍ

Elektrické nárdí je vybaveno ochranou proti opakovanému spustěné. Pokud se vloží akumulátor pri zapnutém elektrickém nárdí, stroj se znovu nespustí.

UPOZORNENI

Po vypnuti elektrické náradí jestě krátkou dobu dobíha.

Nastavení vzdálenosti mezi noži

Vzdalenost mezi nozi je pri dodani stroje nastavena na tloust'ku plechu 1 mm.

Vzdalenost mezi nozi zkontrolujte pomoci sparovice merky.

Pro dosaženi optimánlich vysledku střihu je nutné nastavit nasledujíci hodnoty:

Tlouš'tka plechu v mm	Vzdálenost mezi noži v mm
0,3-0,6 0,1
0,7-1,2 0,2
1,3-1,6 0,3

POZORI

Noze se nesmi dotykati!

Nastavení vzdálenosti

Nekolikrát stiskněte vypínač, aby horní núž dosáhl dolné úvrati.
Vyjmete akumulator.
Uvolnete dolni nuz.

Núž nastavte na požadovanou vzdálenost pomoci seřizovacího šroubu a inbusového kláce.
Nüz znovu utahnete.
Lehce nastavte serizovaci sroub.
Vzdalenost zkontrolujte pomoci sparovémerky.

Střihní

UPOZORNÉNÍ

■ Elektrické nárádi držte skloněné v uhlu 80^ - 90^ k povrchu plechu. Zabraťe bočnímu vzpričení!
Pri stihani oblouku pracujte jens malym posuvem, nevzpricit.
■ Elektrické náradi vedte ve sméru stihirovnoměrně a s mirnám tlakem. Přilíš silné posuv vyrazné snizuježivotnost použiteho nastroje a muže poskodit elektrické náradi.
■ Plechy nestrihejev mistech svaru.
Nestrihejte vice vrstev plechu, ktere prekracuji maximalni tloust'ku materialu.

Pro lepši vysledek strihani a zvyşeniživotnosti noz je vhodné prd Zahajenimprace nanest podel planované linie strihu mazaci prostredek:

• Střihy v ocelovém plechu: rezná pasta nebo rezný olej

• Strihy v hliniku: petroleum

UPOZORNENI

Elektrické nárádi vypněte teprve tehdy, když jste ho vysunuli ze střihu.
Na okraji strihejte v obracene poloze. Rezac i stul je otoceny smerem nahoru.

UPOZORNENI

Podle tloust'ky plechu nebo pevnosti v tahu obrobku je:no né pro praci vybirat ze dvourużnych typu nožú.

Standardni nüz:

-Vhodný pro plechy s pevností v tahu ≤ 400 N/mm Žádné speziálné označeni!

Nuz z chromové oceli:

• označeny „Cr" (není současti dodávky)

Noze mají Čtyři ostre Žezné hrany. Když se jejna hrana otupí, otočí se noze vždy o 90^ (dalsí ostrá Žezná hrana).
- Pokud je znatelný vyrazný nárust sily pro posuv, je nuž opotrebovaný.
Horní nuž a dolnínúž mají stejný tvar a jsou libovolné použitelné (nahoře nebo dole).

POZORI

Noze nejsou vchodne k brouseni. Kdyz se vsechny ctyri rezné hrany otupi, musi se noze yvmenit. Nikdy nepracujte s tupymi nozi!

Udrzba a osetrovani

VAROVÁNÍ

Pred provádením veskerych prací na elektrickém náradi vyjměte z náradi akumulator.

Cistění

VAROVÁNII

Pri opracovani kovu se muze pri extrmnim nasazeni ve vnitnim prostoru tlesa usazovat vodivy prach. Snizeni ochranné izolace! Provozujte naradi preschranic vybavovan chybovym proudem (vybavocif proud 30mA

Naradi a vetraci sterbiny pravidelné cistete. Cetnost cisteni je zavislá na opracovavanem materialu a době použivani.
Vnitrni prostor's motorem pravidelné vyfoukeje suchym stlačenym vzduchem.

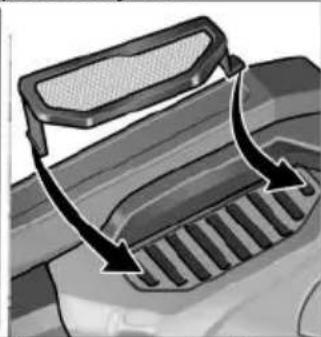

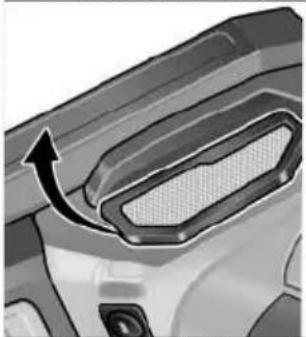

Pravidelné cistete prachovy filtr.

• Prachovy filtr vyjměte a profoukněte suchým stlačeným vzduchem.

Převodovka

UPOZORNENI

Bēhem záruční doby nepovolujte šrouby na hnaci hlave. Pri nedodrženi zaniknou záruční zavazky vyrobce.

Opravy

Opravy necheje vyhradne provadet prostrechnictvim nekteré servisni dlny, autorizvané vyrobcem.

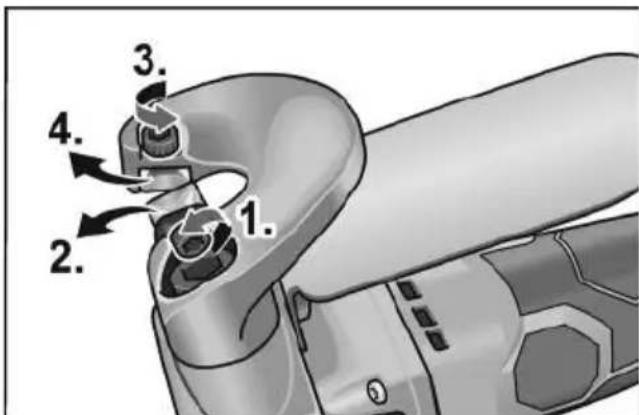

Vymena opotrebovanych mist Horni nuz / dolni nuz

Pomoci inbusového klice vyrsroubujte upevnovaci sroub (1.).
Horní núž vyjměte a nasadte ho otočeny o 90^ (musi dosedat reznou hranou na šikmou plochu zdvihátka) (2.).
Pomoci inbusového klice vyrsroubujte upevnovaci sroub (3.).

Dolní núž vyjměte a nasadte ho otočený o 90^ (4.).
Nastavte vzdalenost mezi nozi a nuz znovu utahnete.

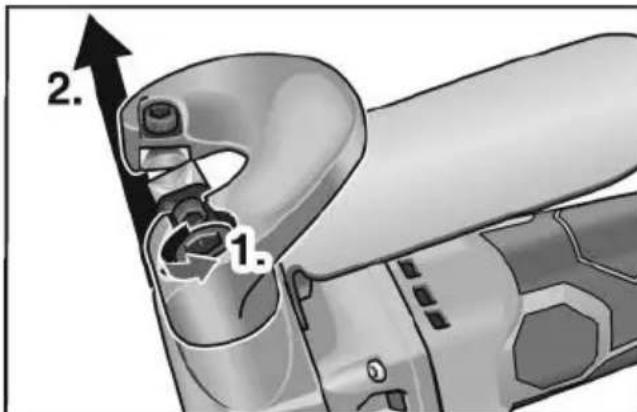

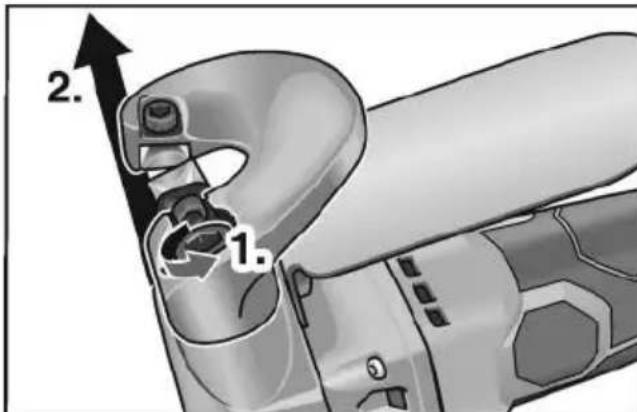

Rezací stúl

Pomoci inbusového klice vysroubujte upevnovaci sroub (1.).
- Rezacstulvyjmteana nasad'te novy (2.).

Náhradní díly a príslušenství
Dalsí príslušenstvi, zejměna brusné
nástroje, si prevezměte z katalogu vyrobce. Rozložena schémata aseznám yahrad-nich dlú majdete na nasí webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVANI

Nasledujicim zpusobem zajistete,aby elektrické naradi, které doslouzilo, bylo nepouzitelne:

• u sit'oveho elektrického náradi odstraněním sit'oveho kabelu.
• u akumulatorovo elektrického náradí odstraněním akumulátoru.

Pouze pro zeme EU Nevyhazujte elektrické náradí do domovniho oppadu!

Podle evropské smernice 2012/19/EU o opadnich elektrickych a elektronickych zarizenich a podle opodvidajcich ustanoveni pravnich predpisu Jednotlivych zemi se musi pouzite elektricke zarizenishromazdovat oddelene od ostatniho opadu a odevzdat k ekologicke recyklaci.

Recyklace surovin namisto likvidace odpadu.

Pristroj, prislustenstv a obal je tbreba odevzdat k ekologicke recyklaci. Plastovedily jsou oznacené, aby byla mozná recyklace podle druhu materialu.

VAROVANI

Nevyhazujte akumulatory/baterie do domovnico odpadu,do ohne nebo do vody. Vyslouzile akumulatory neotevirejte. Pouze pro zeme EU: Podle smernice 2006/66/ES se musi vadne nebo pouzite akumulatory/baterie recyklovat.

UPOZORNÉNÍ

O moznostech likvidace se informujte u specializovaného prodejce!

Prohlášeni o shodě (C)

Prohlasujeme na svou vylucnou odpovednost, ze vyrobek popsany v casti "Technické udaje" je v souladus nasledujicimi normami nebo normativnimi dokumenty: EN 62841 podle ustanoveni smernic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovednya technické podklady: FLEX-Elektrowerzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vyloučeni odpovědnosti

Vyrobce a jeho zastupce neruci za skody a usly zisk vlivem preruseni obchodni cinnosti, ktera byla zpusobena vyrobkem nebo eventualne nemoznosti jeho pouziti. Vyrobce a jeho zastupce neruci za skody, ktere byly zpusobeny neodbornym pouzitim nebo ve spojitosti s vyrobky jinych vyrobcu.

Obsah

Pouzite symboly 147

Symboly na náradi 147

Pre Vašu bezpečnost'. 147

Hlučnost' a vibrária 148

Technické udaje 149

Na prvy pohl'ad 150

Návod na použitie 151

Udrzba a osetrovanie 153

Pokyny pre likvidáciu 154

Prehlaseo zhode 155

Používajte ochranu očí!

Pre Vašu bezpečnost'

#

VAROVANIE!

Pred použitim elektrického náradia si prečitajte:

Toto elektrické náradie je konstruovane podla sučasného stavu techníky a uznávanych bezpečnostno-technických pravidiel.

Dalsie bezpečnostné pokyny

Hodnoty hladiny hluku aka aj celkové hodnoty vibráci, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické udaje". Hodnoty hluku a vibráci boli zistene podl'a EN 62841.

POZORI

Elektrické náradie vybalte a skontrolujte upnost' dodávky a poskodenie pri preprave.

UPOZORNENIE

Kolískový spinač stlache (1.), posuţe ho doprodu a podržte (2.).
Na vypnutie kolieskovy vypinač uvol'nite.

Kolískový spínač stlácte (1.), posuťe ho doprodu (2.) a tlakom na predný koniecz zaistite (3.).

Na vypnutie kolieskovy vypinač stlačením na zadné konec odblokujte.

UPOZORNENIE

-Vhodný na plechy s pevnost'ou v t'ahu

≤ 400 N/mm

Nož z chromovej ocele:

-soznacenim,Cr

(nie je sučast'ou dodávky)

Z tychto dovodov sa odporuca pouzivat' len náradie podla spefikaciu uveden'ych v tabulke:

hliník	250 N/mm2	0,3-2,0 (šandard)
kon- štrukčná ocel	400 N/mm2	0,3-1,6 (šandard)
nehrdza- vejúca ocel	600 N/mm2	0,3-1,2 (Cr)
	800 N/mm2	0,3-1,0 (Cr)

Vlastosti nožov

• Prachovy filter vyberte a vyfukajte stlačeným vzduchom.

Prevodovka

i

UPOZORNENIE

Pocas zaručnej doby neuvol'ñujte skrutky na hncej hlave. Pri nedodžani zaniknú zaručné zavázky vyrobuču.

Opravy

Pomocou inbusového kluča odskrutkujte upevnovaci skrutku (1.).
Vyberte horny noz a nasadte ho otoceny o 90^ (jedna rezná hrana sa musi opierat o šikmu plochu barana) (2.).
- Pomocou inbusového klúca odskrutkujte upevnovaci skrutku (3.).
Vyberte spodny nož a nasadte ho otočený o 90^ . (4.).
Nastavte vzdialenost' medzi nožmi a nože znovu utiahnite.

Strihací stól

Pokyny pre likvidáciu

VAROVANIE!

• siet'ové elektrické náradie odstránením siet'ového kábla,
  akumulatorov elektrické náradie odstráninem akumulatóra.

Len pre krajiny EU Nevyhadzujte elektrické náradie do domového oppadu!
