GEBRUIKSAANWIJZING AOS-B 130NV Mirka

nl Gebruiksaanwijzing 149

no Bruksanvisning 156

Conformiteitsverklaring

Mirka Ltd, 66850 Jeppo, Finland

verklaart geheel onder eigen verantwoordelijkheid dat de producten Mirka® AROS-B & AOS-B 32 mm (1 ¼") 8.000 tpm Electrical Random Orbital Sander (Elektrische excentrische vlakschuurmachine) (zie tabel "Technische gegevens" voor het specifieke model) waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende standaarden of andere normatieve documenten: EN 62841-1:2015, EN 62841-2-4:2014 overeenkomstig de bepalingen van voorschriften 2006/42/EG, 2014/30/EU, 2015/863/EU. Specificatie veiligheid lader overeenkomstig EN 60335-1:2012/A13:2017, EN 60335-2-29:2004/A2:2010, EN 62233:2008. EMC lader overeenkomstig EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013.

Jeppo 13-8-2020

Plaats en datum van uitgifte

Gebruiksaanwijzing met: Explosietekening, Onderdelenlijst, Conformiteitsverklaring, Vereiste persoonlijke veiligheidsuitrusting, Waarschuwing, Let op, Aanvullende veiligheidswaarschuwingen, Tabel Technische gegevens, Informatie geluidsniveau/trilling, Correct gebruik van het apparaat, Accu en lader, Aan de slag, Gebruiksaanwijzing, Onderhoud, Overig onderhoud, Problemen oplossen, Informatie over verwijdering.

MIRKA

Bedrijf Stefan Sjöberg, CEO

Fabrikant/Leverancier

Mirka Ltd

66850 Jeppo, Finland

Tel. [phone]

Fax [phone]

www.mirka.com

C€

Vertaling van de oorspronkelijke gebruiksaanwijzing. Wij behouden ons het recht voor om zonder kennisgeving vooraf wijzigingen aan te brengen in deze handleiding.

Belangrijk

Lees deze veiligheids- en gebruiksinstructies zorgvuldig voordat u het apparaat gaat installeren, gebruiken of onderhouden. Bewaar deze instructies op een veilige en makkelijk bereikbare plaats.

Vereiste persoonlijke veiligheidsuitrusting

Lees de handleiding

Draag een veiligheidsbril

Draag gehoorbescherming

Draag veiligheidshandschoenen

Draag een gezichtsmasker

Symbolen

Voldoet aan de relevante EU-normen

Voldoet aan eisen Chinese RoHS

Voldoet aan eisen RCM Australië en Nieuw-Zeeland

Waarschuwing: Mogelijk gevaarlijke situatie die kan leiden tot overlijden of ernstig letsel en/of materiële schade.

Let op: Mogelijk gevaarlijke situatie die kan leiden tot licht of matig letsel en/of materiële schade.

De volgende documenten moeten worden gelezen en nageleefd:

• General Industry Safety & Health Regulations, part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402.
• Landelijke en lokale regelgeving.

WAARSCHUWING

• Draag bij het gebruik van dit apparaat altijd de vereiste persoonlijke beschermingsmiddelen volgens de instructies van de fabrikant en de lokale/landelijke normen.
• Lees het veiligheidsinformatieblad (Materials Safety Data Sheet (MSDS)) voor het te schuren oppervlak.
• Als u last krijgt van uw hand of pols, moet u stoppen met werken en een arts raadplegen. Hand-, pols- en armletsel kan het gevolg zijn van repeterende werkzaamheden en bewegingen en overmatige blootstelling aan trillingen.

Veiligheidsregels voor accu en lader

WAARSCHUWING

• Belangrijke veiligheids- en gebruiksaanwijzingen voor uw accu en lader. Lees voordat u de lader gebruikt alle aanwijzingen en waarschuwingen op lader, accu en apparaat door.
• Als de behuizing van de accu gebarsten of beschadigd is, mag de accu niet in de lader worden gezet. Anders bestaat de kans op een elektrisch schok of elektrocutie.
• Zorg dat er geen vloeistof in de lader komt. Anders bestaat de kans op een elektrische schok.
• Deze lader is alleen bedoeld voor het opladen van oplaadbare accu's.
• Zet geen voorwerpen op de lader en zet de lader niet in de buurt van een warmtebron of op een zachte ondergrond die tot interne oververhitting kan leiden.
• Zorg dat u niet op de kabel kunt gaan staan, erover kunt struikelen of de kabel anderszins blootstelt aan beschadiging of trekkrachten.
• Gebruik de lader niet na een harde slag, als deze is gevallen of anderszins is beschadigd.
• Bewaar of gebruik het apparaat en de accu NIET op plaatsen waar de temperatuur kan oplopen tot 50 °C (122 °F) of meer.
• De lader is bedoeld voor netvoeding voor huishoudelijk gebruik (100–240 VAC). Gebruik de lader niet bij andere spanningen.

LET OP

• Zorg er altijd voor dat het te schuren voorwerp stevig is vastgezet.
• Zorg ervoor dat het schuurmateriaal perfect gecentreerd is en stevig vastzit op de steunschijf.
  • Zorg er altijd voor dat u veilig werkt.
• Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf.
• Laat het apparaat niet vrij ronddraaien zonder voorzorgsmaatregelen te nemen om mensen of voorwerpen te beschermen tegen losgeraakte schuurmaterialen of steunschijven.

Aanvullende veiligheidswaarschuwingen

• Lees alle instructies door voordat u dit apparaat gebruikt. Alle gebruikers moeten volledig getraind zijn voor een correct en veilig gebruik van dit apparaat.
• Alle onderhoudswerkzaamheden moeten worden uitgevoerd door getraind personeel. Voor onderhoud kunt u contact opnemen met een erkend Mirka Service Center.
• Bij een schijnbare storing aan het apparaat stopt u onmiddellijk met het gebruik en maakt u een afspraak voor onderhoud en reparatie.

Aanvullende informatie over accu en lader

- Probeer de accu nooit te openen. Als de kunststof behuizing van de accu barst of breekt, moet u het gebruik direct staken en de accu niet opladen.

Technische gegevens

Schuurmachine Mirka® AROS-B 150NV Mirka® AOS-B 130NV

Spanning 10,8 VDC 10,8 VDC

Snelheid 4.000–8.000 tpm 4.000–8.000 tpm

Schuuruitslag 5,0 mm (3/16 in) 3,0 mm (1/8 in)

Maat steunschijf ∅ 32 mm (1 1⁄4") ∅ 32 mm (1 1⁄4")

Gewicht (incl. accu) * 0,56 kg (1,24 lbs) 0,57 kg (1,26 lbs)

Acculader	Mirka BCA 108
Ingangsspanning	100–240 VAC, 50/60 Hz
Laadtijd	< 40 min. (2,0 Ah)
Temperatuurbereik opslag	-20 °C tot 80 °C (-4 °F tot 176 °F)
Laadtemperatuur	4°C tot 40°C (32°F tot 104°F)
Afmetingen	191 x 102 x 86 mm
Gewicht	0,66 kg (1,46 lbs)
Beschermingsklasse	II / ☑

Accu	Mirka BPA 10820	Mirka BPA 10825	Mirka BPA 10850
Type	OplaadbareLi-ion 3IXR19/65	OplaadbareLi-ion 3INR19/65	OplaadbareLi-ion 3INR19/65-2
Accuspanning	10,8 VDC	10,8 VDC	10,8 VDC
Capaciteit	2,0 Ah / 21,6 Wh	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh
Gewicht	0,18 kg (0,40 lbs)	0,18 kg (0,4 lbs)	0,38 kg (0,83 lbs)
Intelligente accu	Nee	Ja	Ja

Informatie geluidsniveau/trilling

De gemeten waarden zijn bepaald overeenkomstig EN 62841.

Schuurmachine Mirka® AROS-B 150NV Mirka® AOS-B 130NV

Geluidsdrukniveau (LpA)	61,6 dB(A)	61,2 dB(A)
Geluidsprestatieniveau (LWA)	72,6 dB(A)	72,2 dB(A)
Onzekerheidsfactor geluidsmeting K	3,0 dB(A) 3,0 dB(A)
Trillingsemissiewaarde ah*	1,9 m/s2	2,54 m/s2
Onzekerheidsfactor trillingsemissie K*	1,5 m/s2	1,5 m/s2

Specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd. Modellen kunnen per markt variëren.

* Om rekening te houden met de normale werkomstandigheden van de schuurmachine is bij de gebruiks-omstandigheden op de volgende punten afgeweken van de standaardmethode: De korrelgrootte van het schuurmateriaal was 5 µm. De aanzetkracht bedroeg 10 N.

De waarden in deze tabel zijn bepaald op grond van laboratoriumtests overeenkomstig de vermelde voorschriften en normen en zijn niet toereikend voor een risicobeoordeling. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden. De daadwerkelijke blootstellingswaarden en de mate van risico of gevaar waaraan iemand blootstaat, verschillen per situatie en zijn afhankelijk van de omgeving, de manier waarop de betreffende persoon de apparatuur bedient, het specifieke materiaal dat wordt bewerkt, de opzet van de werkplek en de blootstellingsduur en de lichamelijke conditie van de gebruiker. Mirka Ltd aanvaardt geen enkele aansprakelijkheid voor de gevolgen van het gebruik van de vermelde waarden in plaats van de daadwerkelijke blootstellingswaarden voor een risicobeoordeling.

Ga voor meer informatie over gezondheid en veiligheid op het werk naar de volgende websites: https://osha.europa.eu/en (Europa) of http://www.osha.gov (VS)

Correct gebruik van het apparaat

Deze schuurmachine is ontworpen voor het schuren van alle soorten materiaal, zoals lakken, metaal, hout, steen, kunststof etc. in combinatie met schuurproducten die daarvoor bedoeld zijn. Gebruik de schuurmachine niet voor andere dan de gespecificeerde doeleinden zonder eerst de fabrikant of de door de fabrikant geautoriseerde leverancier te raadplegen. Gebruik geen steunschijven met een loopsnelheid lager dan 8.000 tpm. Onderhouds- of reparatiewerkzaamheden waarbij de motorbehuizing geopend moet worden, mogen uitsluitend worden uitgevoerd door een geautoriseerd service center.

Accu en lader

• Bij levering in de doos is de accu niet volgeladen. Lees eerst de veiligheidsaanwijzingen door en laad daarna uw accu op volgens de aanwijzingen.
• Voor een optimale laadcapaciteit moet de accu worden opgeladen bij een omgevingstemperatuur van 18 °C (64 °F) tot 24 °C (75 °F). Om beschadiging van de accu te voorkomen, mag de accu niet worden opgeladen als de luchttemperatuur lager dan 4 °C (32°F) of hoger dan 40 °C (104°F) is.
• Voor een maximale levensduur van de accu raden wij het volgende aan:
• Bewaar en laad uw accu op een koele plaats. Temperaturen boven of onder een normale kamertemperatuur verkorten de levensduur van de accu.
• Bewaar de accu nooit ontladen. Laad de accu direct na het ontladen op.
• Alle accu's ontladen na verloop van tijd. Hoe hoger de temperatuur, hoe sneller de accu's ontladen.

Als u uw apparaat voor langere tijd bewaart, moet u de accu iedere maand opladen. Op die manier verlengt u de levensduur van de accu.

Laadprocedure

• Steek eerst de stroomkabel in de lader, steek de stekker in het stopcontact en plaats dan pas de accu. Alledrie de laadlampjes branden twee seconden lang, waarna ze weer uitgaan.
• Plaats de accu in de lader. De lampjes beginnen binnen 30 seconden te knipperen.
• Tijdens het laden geven de laadlampjes de status aan. Dit gaat als volgt:
• De drie laadlampjes knipperen tijdens het laden in sequenties.
• Als de accu is volgeladen, branden de laadlampjes continu.
• Het opladen van een Mirka-accu van 10,8 V 2,0 Ah duurt ongeveer 40 minuten.

OPMERKING: Deze lader is alleen bedoeld voor het opladen van Mirka-accu's van 10,8 V.

OPMERKING: De laadtijd kan afhankelijk van de omgevingstemperatuur en de staat van de accu langer zijn.

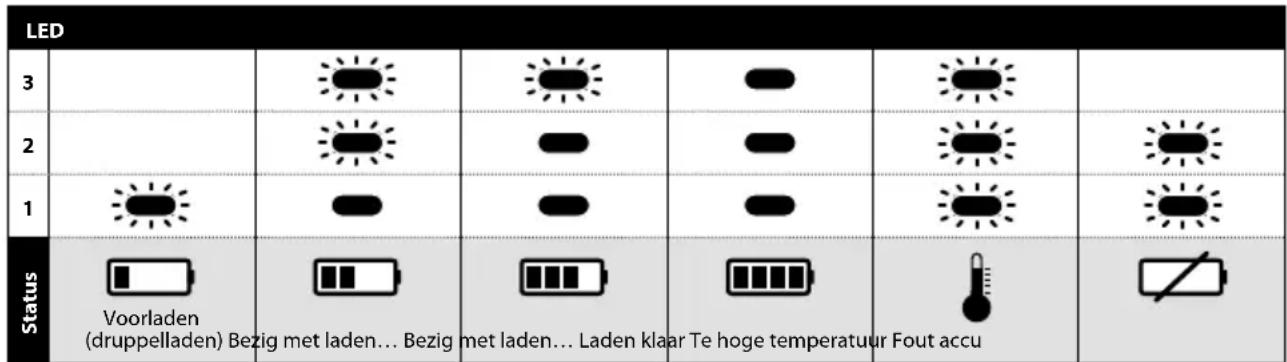

LED-lampjes op de 10,8 V lader

De lader geeft aan als:

• Een accu oververhit is. Alledrie de laadlampjes knipperen. Haal de accu uit de lader, laat deze 15–30 minuten afkoelen en plaats deze weer terug in de lader.
• Een storing in de accu of de lader optreedt. Twee laadlampjes knipperen. Haal de accu uit de lader en laat deze afkoelen. Plaats de accu weer in de lader. Als twee laadlampjes blijven knipperen, moet de accu of lader worden ingeleverd voor service.

Aan de slag

• Controleer bij het uitpakken van het apparaat of het intact en volledig is en of het tijdens het transport niet is beschadigd. Gebruik nooit een beschadigd apparaat.
• Controleer vóór gebruik of de steunschijf goed is aangebracht.
• Plaats de opgeladen accu in de schuurmachine tot deze vastklikt.

Gebruiksaanwijzing

• Het apparaat is bedoeld als handgereedschap. Het apparaat kan in elke gewenste positie worden gebruikt.
• Kies een geschikt schuurmateriaal en bevestig het aan de steunschijf. Zorg ervoor dat het schuurmateriaal gecentreerd is op de steunschijf.
• De schuurmachine kan nu worden geactiveerd/ingeschakeld door de schakelschuif te bedienen.
• De schuurmachine start en blijft aan zolang de schakelschuif wordt bediend. Zodra de schakelschuif wordt losgelaten, stopt de schuurmachine, maar blijft korte tijd in de actieve stand, waarna het apparaat automatisch deactiveert/uitschakelt.
• Als de schuurmachine in de actieve stand staat, brandt de rechter-LED groen.
• In de actieve stand toont de linker-LED de accustatus:

- Rood: Accuspanning is te laag. De schuurmachine kan niet worden bediend.

• In de actieve stand kan het maximale aantal tpm worden ingesteld door het indrukken van rpm+ of rpm-(afbeelding 1). Het tpm kan worden ingesteld in stappen van 4.000, 5.000, 6.000, 6.500, 7.000, 7.500 en 8.000 tpm.
• Het tpm kan worden vergrendeld om per ongeluk wijzigen van het aantal tpm te voorkomen. Wacht tot de schuurmachine niet in de actieve stand staat. Druk tegelijkertijd de knoppen rpm+ en rpm− in en houd deze ingedrukt terwijl u de schakelschuif bedient. Herhaal dezelfde handeling om het apparaat te ontgrendelen. Als rpm+ of rpm− is ingedrukt in de stand om de snelheid te vergrendelen, knippert de rechter-LED twee keer rood, maar wordt de snelheid niet gewijzigd.
• Bij het schuren plaatst u altijd eerst het apparaat op het te schuren oppervlak voordat u het apparaat start. Verwijder het apparaat altijd van het te schuren oppervlak voordat u het uitschakelt. Dit voorkomt groeven in het oppervlak door extra snelheid van het schuurmateriaal.
• Haal na het schuren de accu uit de schuurmachine door de knop aan beide kanten tegelijkertijd in te drukken en de accu uit het apparaat te halen. Laad de accu op.

Bluetooth

Dit apparaat is voorzien van Bluetooth Low Energy technologie en kan worden verbonden met een app die toegang biedt tot extra apparaatfuncties. Kijk op www.mirka.com voor meer informatie over de app-functie en of deze beschikbaar is in uw land.

Activeer Bluetooth als volgt op uw Mirka® AROS-B en Mirka® AOS-B:

1. Sluit de accu aan op het apparaat.
2. Druk op de rpm+ knop en houd deze ingedrukt, terwijl u het apparaat aanzet met de schakelaar.
3. De middelste LED knippert groen om aan te geven dat Bluetooth actief is en klaar om te verbinden.
4. De middelste LED brandt groen als het apparaat met een ander Bluetooth-apparaat is verbonden.
5. Bluetooth wordt uitgeschakeld als het apparaat wordt uitgeschakeld.

LET OP! Als de app niet is geïnstalleerd of als deze niet beschikbaar is in uw land, wordt Bluetooth niet geactiveerd.

De naam en logo's van Bluetooth® zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en deze merken worden door Mirka Ltd altijd gebruikt onder licentie. Overige handelsmerken en handelsnamen zijn telkens eigendom van de betreffende eigenaren. Overeenstemming met de radiovoorschriften in Noord-Amerika is geverifieerd conform FCC Part 15 subpart B en C, RSS-GEN, RSS-247 en FCC §15 .247.

Onderhoud

Schakel vóór onderhoud altijd de stroomtoevoer uit!

Gebruik alleen originele Mirka-reserveonderdelen!

Steunschijf vervangen

1. Houd de spindel met uw vingers vast.
2. Draai de steunschijf linksom om deze te verwijderen.
3. Breng de nieuwe steunschijf aan en zet deze vast.

Schoonmaken

Gebruik een zachte borstel voor het verwijderen van stof dat zich heeft verzameld. Draag tijdens het schoonmaken een veiligheidsbril om uw ogen te beschermen. Als u het hoofdgedeelte van het gereedschap moet schoonmaken, neemt u dat af met een zachte vochtige doek. Er kan hierbij een mild schoonmaakmiddel worden gebruikt.

WAARSCHUWING: Gebruik nooit alcohol, benzine of andere reinigingsmiddelen. Gebruik voor het schoonmaken van kunststof onderdelen nooit bijtende middelen.

Instructies voor schoonmaken van lader

Stof en vet kunt u van de buitenkant van de lader verwijderen met een doek of met een zachte niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Overig onderhoud

Onderhoudsbeurten moeten altijd worden uitgevoerd door getraind personeel. Om ervoor te zorgen dat de garantie op het apparaat geldig blijft en dat het apparaat veilig en correct functioneert, moet het onderhoud worden uitgevoerd door een erkend Mirka Service Center. Om te kijken waar het erkende Mirka Service Center bij u in de buurt zit, kunt u contact opnemen met de Mirka-klantenservice of uw Mirka-dealer.

Problemen oplossen

Probleem Mogelijke oorzaak Oplossing
De rechter-LED op de schuurmachine brandt niet als de schakelaar wordt bediend.	Accu niet goed in de schuurmachine geplaatst.Accu volledig ontladen.	Plaats de accu correct.Laad de accu op.
De rechter-LED op de schuurmachine brandt rood en de schuurmachine vertraagt naar 4.000 tpm of stopt tijdens het schuren.	Temperatuur in de schuurmachine is te hoog. Langdurige overbelasting.	Zorg ervoor dat u de schuurmachine even wat minder belast en de schuurmachine zal weer sneller gaan draaien.
De rechter-LED van de schuurmachine brandt rood en het aantal tpm vertraagt iets.	Kortdurende overbelasting. Gebruik een lager toerental of wacht even,waarna de LED weer automatisch groen wordt.
De linker-LED brandt rood en de schuurmachine is niet actief.	De accuspanning is te laag. Laad de accu op.

Informatie over verwijdering

GEVAAR: Richtlijnen voor verwijdering van oude apparatuur. Maak overbodig elektrisch aangedreven gereedschap onbruikbaar door de stroomkabel te verwijderen. Alleen voor EU-landen. Gooi elektrisch gereedschap niet bij het huishoudelijk afval. Volgens de Europese richtlijnen 2011/65/EU, 2015/863/EU en 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationaal recht moet elektrisch gereedschap aan het eind van zijn levensduur apart worden ingezameld en naar een milieuvriendelijk recyclingbedrijf worden gebracht.
