GEBRUIKSAANWIJZING DP16VLS SCHEPPACH

TafelboormachineVertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat

Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig! Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften! Draag een veiligheidsbril! Draag gehoorbescherming! Bescherm de luchtwegen bij stofontwikkeling! Draag lang haar niet los. Gebruik een haarnetje. Draag geen handschoenen. Let op! Laserstraling Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servische richtlijnen.www.scheppach.com

Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

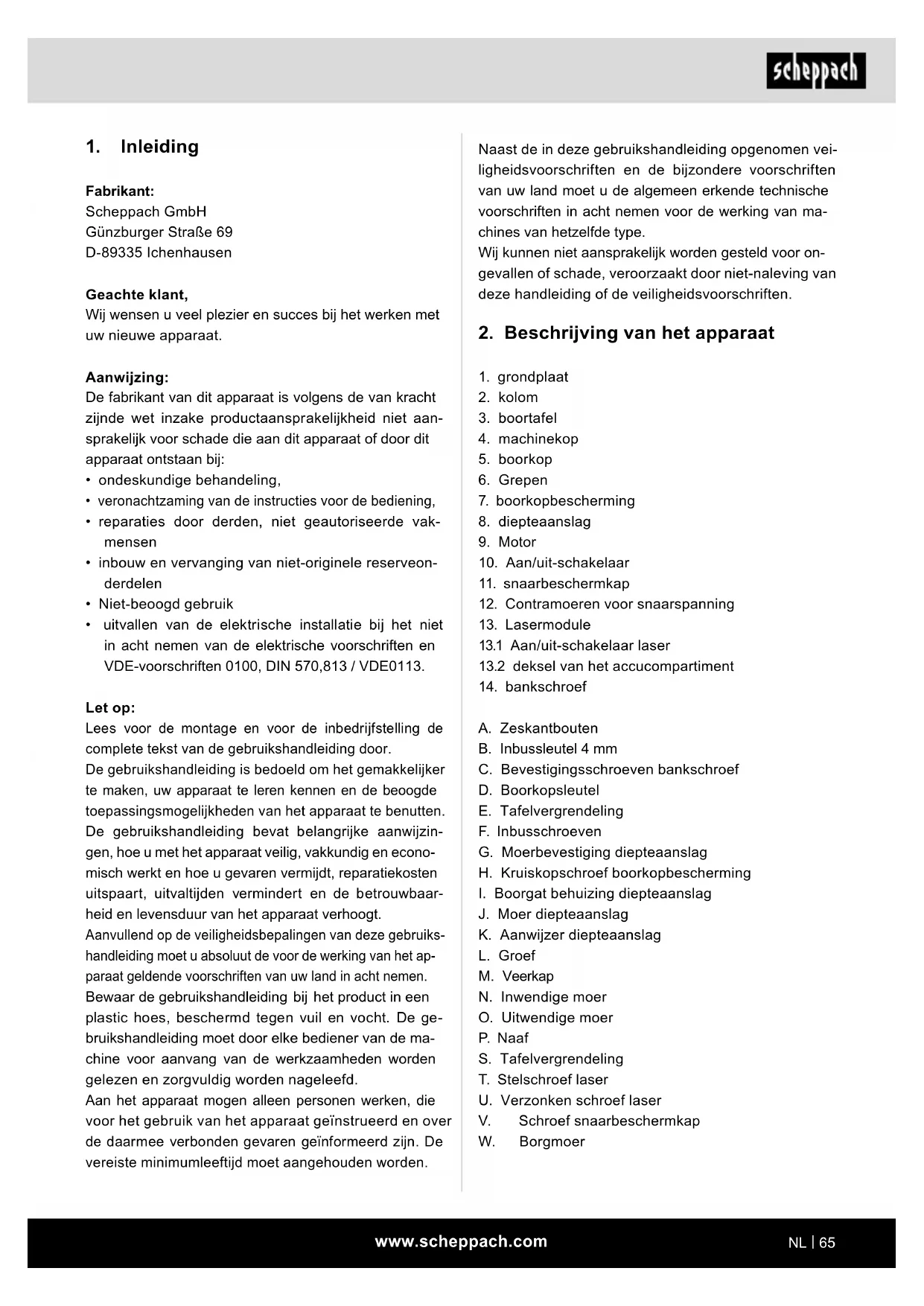

2. Beschrijving van het apparaat

10. Aan/uit-schakelaar

11. snaarbeschermkap

12. Contramoeren voor snaarspanning

13.1 Aan/uit-schakelaar laser

13.2 deksel van het accucompartiment

A. Zeskantbouten B. Inbussleutel 4 mm C. Bevestigingsschroeven bankschroef D. Boorkopsleutel E. Tafelvergrendeling F. Inbusschroeven G. Moerbevestiging diepteaanslag H. Kruiskopschroef boorkopbescherming

I. Boorgat behuizing diepteaanslag

J. Moer diepteaanslag K. Aanwijzer diepteaanslag L. Groef M. Veerkap N. Inwendige moer O. Uitwendige moer P. Naaf S. Tafelvergrendeling T. Stelschroef laser U. Verzonken schroef laser

V. Schroef snaarbeschermkap

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• veronachtzaming van de instructies voor de bediening,

• reparaties door derden, niet geautoriseerde vak- mensen

• inbouw en vervanging van niet-originele reserveon- derdelen

• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 570,813 / VDE0113. Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzin- gen, hoe u met het apparaat veilig, vakkundig en econo- misch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaar- heid en levensduur van het apparaat verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruiks- handleiding moet u absoluut de voor de werking van het ap- paraat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.www.scheppach.com

Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip “Elektrisch gereedschap” is van toepassing op netge- voed elektrisch gereedschap (met netsnoer) of op ac- cugevoed elektrisch gereedschap (zonder netsnoer). Veiligheid op de werkplek a) Houd uw werkomgeving schoon en goed ver- licht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen. Elektrische veiligheid a) De aansluitstekker van het elektrische gereed- schap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch ge- reedschap. Ongewijzigde stekkers en passende stop- contacten verminderen het risico op elektrische schok. b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radi- atoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d) Gebruik de kabel niet om het elektrisch gereed- schap te dragen, aan op te hangen of om de stek- ker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, scherpe randen of bewegende apparaatdelen. Beschadigde of opgewikkelde ka- bels verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een ver- lengsnoer dat ook geschikt is voor gebruikt buiten. Het gebruik van een voor buiten geschikt verlengsnoer vermindert het risico op een elektri- sche schok.

3. Inhoud van de levering

De kolomboormachine is ontworpen voor het boren in metaal, hout, kunststof en tegels. Spanbereik boorkop: 1,5 - 13 mm. Het apparaat is bedoeld voor gebruik door doe-het- zelvers. Het is niet ontworpen voor continu commercieel gebruik. Het apparaat is niet bedoeld voor gebruik door personen jonger dan 16 jaar. Jongeren vanaf 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of industri- ele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsma- tige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektri- sche apparaten m WAARSCHUWING! Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij deze elektrische machine zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorza- ken.www.scheppach.com

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektri- sche apparaten, ook als u ervaren bent met het elek- trisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden. Gebruik en behandeling van het elektrisch gereed- schap a) Zorg dat het apparaat niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voor- zorgsmaatregelen voorkomen dat het elektrische gereedschap onbedoeld start. d) Bewaar ongebruikt elektrisch gereedschap bui- ten het bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet heb- ben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektri- sche apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of bescha- digd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische ap- paraat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elek- trisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaar- lijke situaties. f) Als het gebruik van het elektrische gereed- schap in een vochtige omgeving niet kan wor- den vermeden, gebruik dan een aardlekscha- kelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok. Veiligheid van personen a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrisch ge- reedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, al naar gelang het soort gereed- schap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Contro- leer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereed- schap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoor- ziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel bevindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereed- schap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kle- ding, sieraden of lange haren kunnen worden vastge- grepen door bewegende delen. g) Als er stof- en opvangrichtingen gemonteerd kun- nen worden, moet u controleren of deze aangeslo- ten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.www.scheppach.com

h) Verwijder nooit boorspaanders uit het boorbe- reik als het elektrisch gereedschap in bedrijf is. Om spaanders te verwijderen, beweegt u het boorgereedschap van het werkstuk af, schakelt u het elektrisch gereedschap uit en wacht u tot het boorgereedschap is gestopt. Gebruik hulpmiddelen zoals een borstel of haak om de spaanders te verwijderen. Contact met draaiende delen of boorspaanders kan ver- wondingen veroorzaken.

i) Het toegestane toerental van inzetstukken

met een nominaal toerental moet minstens zo hoog zijn als het maximale toerental dat op het elektrisch gereedschap staat vermeld. Acces- soires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden. Let op: Laserstraling Niet in de laserstraal kijken Laserklasse 2 Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbe- scherming.

• Nooit direct in de straalbundel kijken.

• Richt de laserstraal nooit op reecterende opper- vlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

• Let op! Als andere dan de hier aangegeven han- delswijzen worden toegepast, kan dit tot een ge- vaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.

• De laser mag niet door laser van een ander type worden vervangen.

• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer wor- den uitgevoerd.

• Aanduiding en aanbrenglocatie van het waarschu- wingsetiket, zie afbeelding 8 en 9 h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden. Service a) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel repareren met uitsluitend originele reserve- onderdelen. Hiermee blijft veilig gebruik van het elektrisch gereedschap gewaarborgd. Veiligheidsvoorschriften voor boormachines a) De boormachine moet vastgezet worden. Een onjuist bevestigde boormachine kan bewegen of kantelen en dit kan verwondingen veroorzaken. b) Het werkstuk moet met de werkstuksteun wor- den vastgeklemd of bevestigd. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Als u het werkstuk met de hand vast- houdt, kan dat tot verwondingen leiden. c) Draag geen handschoenen. Handschoenen kunnen door draaiende delen of boorspaanders worden vastgegrepen, wat tot verwondingen kan leiden. d) Houd uw handen buiten het boorbereik als het elektrisch gereedschap in bedrijf is. Contact met draaiende delen of boorspaanders kan ver- wondingen veroorzaken. e) Het boorgereedschap moet draaien voordat u het naar het werkstuk brengt. Anders kan de boor in het werkstuk vastlopen en kunnen onver- wachte bewegingen van het werkstuk verwondin- gen veroorzaken. f) Als de boor vastloopt, moet u de boor niet verder naar beneden duwen en het elektrisch gereedschap uitschakelen. Bepaal de oorzaak van het vastlopen en verhelp dit probleem. Het vastlopen kan tot een onverwachte beweging van het werkstuk en tot verwondingen leiden. g) Voorkom lange boorspaanders door de neer- waartse druk regelmatig te onderbreken. Scherpe metaalspaanders kunnen vast komen te zitten en verwondingen veroorzaken.www.scheppach.com

• S6 40% = ononderbroken periodiek intermitterend bedrijf met een inschakelduur van 40% (4 min op basis van 10 minuten) Geluid en trilling De geluidswaarden zijn overeenkomstig EN 62841 be- paald. Geluidsdrukniveau L

70,8 dB Onzekerheid K

83,8 dB Onzekerheid K

3 dB Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Totale tril- lingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841. Trillingsemissiewaarde a

Onzekerheid K 1,5 m/s

De opgegeven trillingsemissiewaarde is gemeten vol- gens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrische apparaat wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen. De opgegeven trillingsemissiewaarde kan in vergelijk met een elektrisch apparaat met een andere worden gebruikt. De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende indicatie van de beper- king.

7. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de verpak- kings- en transportbeveiligingen (indien voorhanden).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd. m WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt. Restrisico‘s Ook als u dit elektrisch apparaat conform de voor- schriften gebruikt, blijven er altijd restrisico’s be- staan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:

• Longschade, als geen geschikt stofmasker wordt gedragen.

• Gehoorschade, als de voorgeschreven gehoorbe- scherming niet wordt gedragen.

• Lichamelijk letsel door trillingen van hand en arm als het apparaat gedurende langere tijd wordt gebruikt of niet conform de voorschriften wordt bediend en onderhouden.

Uitvoersnelheid 600 min

kegel met een schone doek. Controleer of er geen vuildeeltjes meer aan de oppervlakken hechten. Bij de minste verontreiniging op een van de oppervlak- ken zal de boorkop niet goed worden vastgehou- den. Hierdoor kan de boormachine evt. gaan slaan. Als het conische gat in de boorkop extreem ver- vuild raakt, gebruikt u wat reinigingsmiddel op een schone doek.

2. Schuif de boorkop zo ver mogelijk over de spil-

3. Draai de buitenste ring van de boorkop rechtsom

(van bovenaf gezien) en open de klauwen van de boorkop.

4. Plaats een stuk hout op de machinetafel en laat de

spil op het hout zakken. Druk stevig aan zodat de kop precies past. Montage van de lasermodule (afb. 15, 16) Bevestig de lasermodule (13) met de verzonken schroef (U) op de machinekop (4), zoals weergegeven in de afbeeldingen. Let op dat de kunststofpen op de lasermodule in het boorgat zonder schroefdraad zit. Montage van de tafelboormachine op de werkbank Voor uw eigen veiligheid adviseren wij met name om de schroefverbinding op een werkbank of soortgelijk vast te schroeven. m Waarschuwing: Alle noodzakelijke voorinstellingen voor een perfecte werking van uw boormachine zijn af fabriek reeds aan- gebracht. U hoeft niets te wijzigen. Normale slijtage en gebruik van het gereedschap kun- nen latere aanpassingen vereisen.

m Let op! Het product voor de ingebruikstelling in ieder ge- val volledig monteren! m Waarschuwing: Als u niet bekend bent met dit type machine, win dan advies in bij een specialist. Lees in elk geval de ge- bruiks- en veiligheidsinformatie door en neem deze in acht, voordat u met het product gaat werken. m LET OP Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er be- staat gevaar voor inslikken en verstikkingsgevaar!

Kolom en machinevoet (afb. 3)

1. Zet de machinevoet (1) op de grond of op de werk-

2. Zet de kolom (2) zo op de grondplaat, dat de gaten

van de kolom (2) zijn uitgelijnd met de gaten in de grondplaat (1).

3. Schroef de zeskantbouten (A) voor bevestiging in

de kolom in de grondplaat en haal deze met een inbussleutel aan. Tafel en kolom (afb. 4)

1. Schuif de boortafel (3) op de kolom (2). Positioneer

de tafel direct boven de grondplaat.

2. Installeer de tafelvergrendeling (E) vanaf de linker-

zijde in de tafeleenheid en haal deze aan. Machinekop en kolom (afb. 5)

1. Plaats de machinekop (4) op de kolom (2).

2. Breng de spil van de boormachine met de tafel en

de grondplaat in de afdekking en draai de 2 inbus- schroeven (F) goed vast. Boorkopbescherming met diepteaanslag (afb. 6)

1. Plaats de boorkopbescherming (7) op de spilbuis

en draai de kruiskopschroef (H) vast.

2. Klap de boorkopbescherming (7) naar boven.

3. Verwijder de moer (G) van de diepteaanslagstang (8).

4. Voer de diepteaanslagstang door het boorgat (I)

op de machinekop (4)

5. Bevestig de diepteaanslagstang (8) met de moeren

(G) in het boorgat van de boorkopbescherming (7).

6. Draai de aanwijzer op de diepteaanslagstang (8)

op de schaalverdeling op de machinekop (4). De moeren (J) worden gebruikt om de diepte te begren- zen. Montage van de grepen aan de slinger van de ver- ticale aandrijving (afb. 7)

1. De grepen (6) vastschroeven in de schroefdraad

Sla voorzichtig op de boorkop met een houten of rub- beren hamer. Houd met de andere hand de kop vast, als deze van de spil glijdt. Gereedschap in de boorkop plaatsen Let op dat tijdens de gereedschapswissel de stekker is losgekoppeld. In de boorkop (5) mag alleen cilindervormig gereedschap met de aangegeven maximale diameter van de schacht worden gespannen. Alleen goed en scherp gereedschap gebruiken. Geen gereedschap gebruiken die aan de scha- cht beschadigd is of anderszins op enige wijze is vervormd of beschadigd. Gebruik uitsluitend accessoires en aanvul- lende apparaten die in de gebruikshandleiding worden ver- meld of door de fabrikant zijn vrijgegeven. Gebruik van de tandkransboorkop Uw tafelboormachine is uitgerust met een tandkrans- boorkop (5). Om een boor te gebruiken, moet eerst de boorkopbescherming (7) omhoog worden geklapt, aansluitend moet de boor worden geplaatst en de boorkop (5) met de meegeleverde boorkopsleutel (D) worden aangehaald. Boorkopsleutel (D) weer verwijderen. Zorg voor een stevige bevestiging van het gespannen gereedschap. m Let op! Boorkopsleutel niet laten zitten. Gevaar voor letsel door het wegslingeren van de boor- kopsleutel. Gebruik de schaal van de diepteaanslag (afb. 6) Aanwijzing: Bij deze methode moet de punt van de boor direct boven het werkstuk staan, terwijl de spil in de bovenste stand staat.

1. Bij uitgeschakelde machine de boor laten zakken,

tot de aanwijzer de gewenste boordiepte van de diepteaanslag aanwijst.

2. Draai de onderste moer (J2) tot de aanslag van het

3. Borg de bovenste moer (J1) tegen de onderste

4. Bij het neerlaten van de boor wordt de boordiepte

nu door deze aanslag begrensd. Werkstuk vastklemmen (afb. 13, 14) Span werkstukken in principe met behulp van een machinebankschroef of met een geschikt spanmiddel goed vast. Zwenken van de tafel (afb. 10)

1. Om de tafel (3) in de gekantelde positie te bren-

Instellen van de tafelhoogte (afb. 11)

1. Draai de tafelvergrendeling (E) los.

2. Stel de tafel (3) op de gewenste hoogte in.

3. Zet de tafelvergrendeling (E) weer vast.

4. Aanwijzing: Wij raden aan de tafelhoogte zodanig

in te stellen, dat de boorpunt dicht boven het werk- stuk staat. Instellen van de snelheid en de V-snaarspanning (afb.12) Let op! Netstekker loskoppelen U kunt verschillende spilsnelheden op uw tafelboorm- achine instellen:

1. Als u het apparaat heeft uitgeschakeld, kunt u de

snaarbeschermkap (11) openen. Draai de schroef (V) los en open de snaarbeschermkap (11). In de snaarbeschermkap (11) van de machine zijn alle instelmogelijkheden van de spilsnelheid vermeld.

2. Maak de spanning van de aandrijfriem aan de

rechterzijde van de machinekop los door de con- tramoeren (12) los te draaien. Trek de rechterzijde van de motor richting de spil om de V-snaar losser te maken. Haal de contramoeren (12) weer aan.

3. Plaats de V-snaar om de overeenkomstige snaar-

schijven aan. De snaar moet altijd recht lopen.

4. Draai de contramoeren (12) los en druk de rechter-

zijde van de motor naar achteren om de V-snaar weer te spannen.

5. Trek de contramoeren (12) weer aan. De V-snaar

moet ongeveer 13 mm speling hebben wanneer deze in het midden wordt samengedrukt.

6. Sluit de snaarbeschermkap (11).

7. Als de V-snaar tijdens het gebruik doorslipt, moet

de snaarspanning worden aangepast. Aanwijzing: Veiligheidsschakelaar Als u de snelheid wilt instellen, moet u de snaarbe- schermkap (11) openen. Om gevaar voor verwondin- gen te vermijden, wordt de boormachine door de veilig- heidsschakelaar automatisch uitgeschakeld. Vervangen van de boorkop Draai de buitenste ring van de boorkop zo ver mogelijk linksom.www.scheppach.com

Inschakelen: Zet de aan/uit-schakelaar (13.1) in positie “I” om de la- ser in te schakelen. Op het te bewerken werkstuk worden twee laserlijnen geprojecteerd, waarbij het snijpunt het centrum van de boorpunt aangeeft. Uitschakelen: Zet de aan/uit-schakelaar laser (13.1) in positie “0”. Werksnelheden Let tijdens het boren op het juiste toerental. Dit is af- hankelijk van de boordiameter en het materiaal. De onderstaande lijst helpt u bij het kiezen van de toe- rentallen voor de verschillende materialen. De aangegeven toerentallen zijn slechts een richtwaarde.

Verzinken en kernboren Met deze tafelboormachine kunt u ook verzinken of kernboren. Let hierbij op dat het laten zakken met de laagste snelheid moet gebeuren, terwijl voor het kern- boren een hoge snelheid is vereist. Houtbewerking Houd er rekening mee dat bij het werken met hout een ge- schikte stofafzuiging moet worden gebruikt, omdat houtstof gevaarlijk kan zijn voor de gezondheid. Draag bij werkzaam- heden die stof produceren altijd een geschikt stofmasker. Werkstukken nooit met de hand vasthouden! Tijdens het boren moet het werkstuk op de boortafel (3) kunnen worden bewogen, zodat de zelfcentrering kan plaatsvinden. Werkstuk absoluut beveiligen tegen verdraaien. Dit geschiedt het beste door het werkstuk te plaatsen, resp. de machinebankschroef tegen een vaste aanslag te schuiven. m Let op! Plaatdelen moeten worden ingespannen zodat deze niet omhoog kunnen worden gescheurd. Stel de boor- tafel afhankelijk van het werkstuk op de juiste hoogte en hoek in. Tussen de bovenkant van het werkstuk en de boorpunt moet voldoende afstand over blijven. Positioneren van het werkstuk (afb. 14) Leg altijd een ondergrond (bijv. van hout) tussen de ta- fel en het werkstuk. Hierdoor kan worden voorkomen dat bij het doorboren de achterzijde van het werkstuk gaan versplinteren of wegbreekt. Om te voorkomen dat de ondergrond ongecontroleerd meedraait, moet deze tegen de linkerzijde van de kolom, zoals afgebeeld, worden gesteund. m Waarschuwing: Om te voorkomen dat het werkstuk of de ondergrond tijdens het werk uit uw hand wordt getrokken, dient u het altijd tegen de linkerzijde van de kolom te plaatsen. Als het werkstuk of de ondergrond niet lang genoeg is, klemt u het vast aan de tafel, anders kunnen ernstige verwondingen ontstaan. Aanwijzing: Voor kleine werkstukken die niet op de tafel kunnen worden geklemd, gebruikt u een machi- nebankschroef. De bankschroef moet op de tafel worden geklemd of vastgezet om letsel door draaiende werkstukken of door de bankschroef en om beschadiging van het ge- reedschap te voorkomen. Montage van de machinebankschroef op de boor- tafel Bevestig de machinebankschroef met de meegelever- de schroeven, ringen en moeren, zoals weergegeven in afb. 13. Bedrijf Laser (afb. 15, 16) Accu vervangen: Laser uitschakelen. Deksel van het accucompartiment (13.2) verwijderen. Accu’s verwijderen en door nieuwe vervangen.www.scheppach.com

Klem een boor in de boorkop (5). Plaats de boortafel (3) zo dicht mogelijk tegen de boor. Draai de borgmoeren (W) los. De laserlijnen kunnen worden afgesteld door stel- schroef (T) draaien. Stel de laserlijnen dusdanig af dat ze elkaar in het mid- den van de boorpunt kruisen. Instellen van de spiltrekveer (afb. 9) Het kan noodzakelijk zijn dat de spiltrekveer moet wor- den ingesteld, omdat de spanning is gewijzigd en daar- door de spil te snel of te langzaam terugschiet.

1. Voor meer vrije werkruimte laat u de tafel zakken.

2. Werkzaamheden aan de linkerzijde van de boorm-

3. Zet een schroevendraaier in de voorste onderste

groef (L) en zorg dat deze op dit punt blijft.

4. Verwijder de buitenste moer (O) met een steeks-

5. Met de schroevendraaier nog in de groef draait u

de binnenste moer (N), tot de groef losraakt van de naaf (P). LET OP! Veer staat onder druk!

6. Draai met een schroevendraaier voorzichtig de

veerkap (M) tegen de wijzers van de klok in tot u de groef in de naaf (P) kunt drukken.

7. Laat de spil in de laagste positie zakken en houd

de veerkap (M) in positie. Als de spil zich op en neer beweegt, zoals u wilt, haalt u de binnenmoer (N) weer aan.

8. Als deze te los is, herhaalt u de stappen 3-5. Als

deze te vast zit, dient u de omgekeerde volgorde uit te voeren.

9. Borg de buitenste moer (O) tegen de binnenste

moer (N) met een steeksleutel. AANWIJZING: Niet te ver aanhalen en niet de be- weging van de spil beperken! Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Koolborstels; V-snaar, accu’s, boren

• niet persé in de leveringsomvang opgenomen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

De machine mag alleen worden gehesen en getrans- porteerd door middel van de riemenkast en het onder- stel. Nooit optillen aan de veiligheidsvoorzieningen of de stelhendels voor transport. Voor het transport moet de machine worden losgekop- peld van het stroomnet.

11. Reiniging en onderhoud

Trek altijd de stekker uit het stopcontact voordat u instel-, onderhouds- of reparatiewerkzaamhe- den uitvoert. m Werkzaamheden die niet in deze gebruikshand- leiding worden beschreven, door een gespeciali- seerde werkplaats laten uitvoeren. Gebruik uit- sluitend originele onderdelen. Laat het apparaat altijd afkoelen voordat onderhouds- of reinigings- werkzaamheden worden uitgevoerd. Er bestaat gevaar voor brandwonden! Controleer het apparaat voor elk gebruik op zichtbare defecten, zoals losse, versleten of beschadigde on- derdelen, of loszittende bouten of andere onderdelen. Vervang beschadigde onderdelen.

• Gebruik geen reinigings- of oplosmiddelen. Chemi- sche sto󰀨en kunnen de kunststof onderdelen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

• Reinig het apparaat grondig na elk gebruik.

• Reinig de ventilatieopeningen en het oppervlak van het apparaat met een zachte borstel, een kwast of een doek.

• Verwijder spaanders, stof en vuil zo nodig met een stofzuiger.

• Smeer bewegende delen regelmatig.

• Zorg dat er geen smeermiddelen op schakelaars, V-snaar, aandrijfschijven en boorarmen terechtkomen. m WAARSCHUWING: Trek altijd eerst de stekker uit het stopcontact voordat u instelwerkzaamheden uitvoert. Instelling van de laser (afb. 15, 16) De laser (13) vormt een dradenkruis in het midden van de boor. Als de laserlijnen niet samenkomen in het mid- den van de boor, moet de laser worden afgesteld. De laser kan worden afgesteld met behulp van de stel- schroeven (T).www.scheppach.com

• De netspanning moet 230-240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

• Aansluitingen en reparaties van de elektrische ap- paratuur mogen uitsluitend door een elektromonteur worden uitgevoerd. Aansluittype X Als het netsnoer van dit apparaat beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice. Vermeld in geval van vragen de volgende gege- vens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de motor

14. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten voor het afvoeren worden verwijderd! Het afvoeren hier- van is geregeld in de wetgeving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30˚C. Bewaar het elektrisch apparaat in de originele verpak- king. Dek het elektrisch apparaat af ter bescherming tegen stof en vocht. Bewaar de gebruikshandleiding bij het elektrische ap- paraat.

13. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aan- gesloten. De aansluiting voldoet aan de relevan- te VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Belangrijke aanwijzingen Bij overbelasting van de motor schakelt deze zelfstan- dig uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid

• Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer

• Snijplekken omdat over het netsnoer is gereden

• Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken

• Scheuren door veroudering van de isolatie Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend snoeren met dezelfde aanduiding. Op de aansluitkabel moet de type-aanduiding vermeld staan.www.scheppach.com

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte batterijen en accu’s niet bij het huishoudelijk afval mag worden gegooid.

• Als er onder het vuilnisbaksymbool ook de tekens Hg, Cd of Pb staan, betekent dit het volgende: - Hg: Batterij bevat meer dan 0,0005% kwikzilver - Cd: Batterij bevat meer dan 0,002% cadmium - Pb: Batterij bevat meer dan 0,004% lood

• Accu’s en batterijen kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van batterijen en accu’s - Verzamelpunten van het gezamenlijke inzamel- systeem voor oude batterijen van een apparaat - Verzamelpunten van de fabrikant (indien geen deelnemer van het gezamenlijke inzamelsys- teem)

• Deze uitspraken zijn alleen geldig voor accu’s en batterijen die in de landen van de Europese Unie worden verkocht en die onder de Europese Richtlijn 2006/66/EG vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van accu’s en batterijen. - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Aanwijzingen voor de wetgeving op batterijen (het Duitse BattG) Oude batterijen en accu’s behoren niet bij het huishoudelijke afval, maar moeten wor- den ingezameld resp. gescheiden worden afgevoerd!

• Voor het veilig verwijderen van batterijen of accu’s uit het elektrische apparaat en voor informatie over het type resp. het chemische systeem dient u de overige gegevens in de bedienings- en montage- handleiding in acht te nemen.

• Eigenaars resp. gebruikers van batterijen en accu’s zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren. Het inleveren beperkt zich tot teruggave van huishoudelijke hoeveelheden.

• Oude batterijen kunnen schadelijke sto󰀨en of zwa- re metalen bevatten die schadelijk kunnen zijn voor het milieu en de gezondheid. Het recyclen van oude batterijen en het gebruik van de hierin opgenomen ressources levert u een bijdrage om deze twee be- langrijke goederen te beschermen.www.scheppach.com

15. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing De as beweegt te snel of te langzaam naar de uitgangspositie De veervoorspanning is onjuist ingesteld. Instellen van de voorspanning, zie “Instellen van de spilretourveer”. De boorkop raakt steeds weer los van de spil, ondanks het feit dat deze weer opnieuw is bevestigd Vuil, vet of olie op de spil of de binnenkant van de boorkop. Gebruik een huishoudelijk reinigingsmiddel om het oppervlak van de spil en de boorkop te reinigen. Zie ook “Montage van de boorkop”. Sterke geluidsproductie tijdens gebruik Onjuiste V-snaarspanning. Stel de V-snaarspanning opnieuw in. Zie ook “Instellen van de snelheid en de V-snaarspanning”. De spil is te droog. Test de spil. De riemschijf op de spil zit los. Controleer de moer van de riemschijf op stevige bevestiging en draai deze zo nodig vast. De riemschijf op de motor zit los. Draai de stelschroef op de motor riemschijf vast. Hout splintert bij de uitvoeropening van de boor Geen geschikte ondergrond onder het werkstuk. Gebruik een geschikte ondergrond. Zie ook “Positionering van het werkstuk”. Het werkstuk wordt uit de hand getrokken Geen geschikte ondergrond onder het werkstuk of onvoldoende bevestigd. Het werkstuk opnieuw voorzien van een ondergrond of zet het vast. De boor begint te gloeien Onjuiste snelheid. Verander de snelheid. Zie ook “Kiezen van het toerental en V-snaarspanning”. Er komen geen spaanders uit het boorgat. Breng de boor regelmatig uit het boorgat om spaanders te verwijderen. Stompe boren. Slijp de boor. Te geringe aanvoer. Verhoog de aanvoer. De boor verloopt of het gat is niet rond Harde plekken in het hout of de lengte en hoek van de boorpunt zijn verschillend. Slijp de boor. De boor is verbogen. Vervang de boor. De boor blokkeert in het werkstuk Werkstuk en boor zijn gekanteld of de aanvoer is te hoog. Plaats iets onder het werkstuk of bevestig het. Zie ook “Positionering van het werkstuk”. Onvoldoende V-snaarspanning Stel de V-snaarspanning in. Zie ook “Kiezen van het toerental en V-snaarspanning”. Overmatig verlopen en adderen van de boor Verbogen boor. Gebruik een rechte boor. Overmatige slijtage van de spillagers. Vervang de spillagers. De boor is niet gecentreerd in de boorkop gespannen. Controleer de centrering. Zie ook “Gereedschap in de boorkop plaatsen De boorkop is niet goed bevestigd. Bevestig de boorkop op de juiste wijze. Zie ook “Montage van de boorkop”www.scheppach.com

• ¡No incluida obligatoriamente en el volumen de su- ministro! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

EU-conformiteitsverklaring Vertaling van de originele conformiteitsverklaring Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven pro-duct voldoet aan de geldende richtlijnen en normen. Het hier beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke sto󰀨en in elektrische en elektronische apparaten. *Technische documentatie verkrijgbaar bij: ** Artikelnummer *** Artikelnaam: Tafelboormachine DP16VLS Merk ****

16. Conformiteitsverklaring
