РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DP16VLS SCHEPPACH

Настолна свредловъчна машина Превод на оригиналното ръководство за експлоатация

Обяснение на символите върху уреда

Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента! Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност! Носете предпазни очила! Носете защита за слуха! При образуване на прах носете дихателна защита! Не носете дългата си коса пусната. Използвайте мрежа за коса. Не носете ръкавици. Внимание! Лазерно лъчение! Продуктът отговаря на приложимите европейски директиви. Продуктът отговаря на приложимите сръбски директиви.www.scheppach.com

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изис- кваната минимална възраст трябва да се спазва. Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за инциденти и щети, причинени поради неспазване на тези инструкции и на указанията за безопасност.

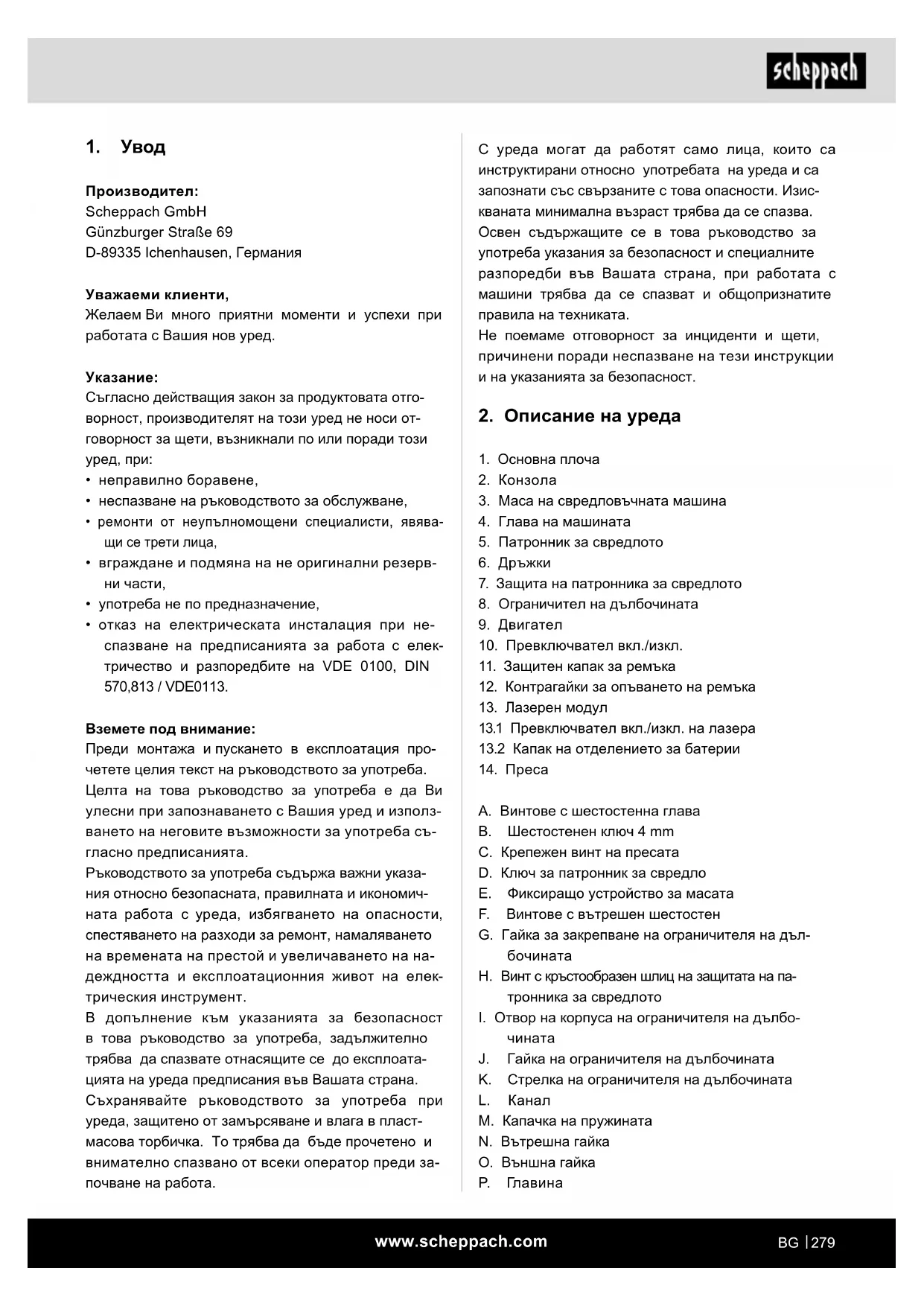

3. Маса на свредловъчната машина

4. Глава на машината

5. Патронник за свредлото

7. Защита на патронника за свредлото

8. Ограничител на дълбочината

10. Превключвател вкл./изкл.

11. Защитен капак за ремъка

12. Контрагайки за опъването на ремъка

13.1 Превключвател вкл./изкл. на лазера

13.2 Капак на отделението за батерии

A. Винтове с шестостенна глава B. Шестостенен ключ 4 mm C. Крепежен винт на пресата D. Ключ за патронник за свредло E. Фиксиращо устройство за масата F. Винтове с вътрешен шестостен G. Гайка за закрепване на ограничителя на дъл-

H. Винт с кръстообразен шлиц на защитата на па- тронника за свредлото

I. Отвор на корпуса на ограничителя на дълбо-

J. Гайка на ограничителя на дълбочината K. Стрелка на ограничителя на дълбочината L. Канал M. Капачка на пружината N. Вътрешна гайка O. Външна гайка P. Главина

Съгласно действащия закон за продуктовата отго- ворност, производителят на този уред не носи от- говорност за щети, възникнали по или поради този

• неспазване на ръководството за обслужване,

• ремонти от неупълномощени специалисти, явява- щи се трети лица,

• вграждане и подмяна на не оригинални резерв-

• отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 570,813 / VDE0113. Вземете под внимание: Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използ- ването на неговите възможности за употреба съ- гласно предписанията. Ръководството за употреба съдържа важни указа- ния относно безопасната, правилната и икономич- ната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на на- деждността и експлоатационния живот на елек- трическия инструмент. В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата- цията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пласт- масова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди за- почване на работа.www.scheppach.com

m ПРЕДУПРЕЖДЕНИЕ! Прочетете всички ука- зания за безопасност, инструкции, илюстрации и технически данни, предоставени с този елек- трически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до то- ков удар, пожар и/или тежки наранявания. Запазете всички указания за безопасност и ин- струкции за бъдещи справки. Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранва- ни от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор елек- трически инструменти (без мрежов проводник). Безопасност на работното място a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветени- те работни места могат да доведат до злополуки. b) Не работете с електрическия инструмент във взривоопасна среда, в която има запа- лими течности, газове или прахове. Елек- трическите инструменти създават искри, кои- то могат да възпламенят праха или парите. c) Дръжте деца и други лица далеч по време на използването на електрическия инстру- мент. При разсейване можете да изгубите кон- трол върху електрическия инструмент. Безопасност при работа с електрически ток a) Щепселът на електрическия инструмент трябва да отговаря на контакта. Щепселът не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непро- менен щепсел и подходящи контакти намаля- ват риска от токов удар. b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уре- ди, фурни и хладилници. Съществува пови- шен риск от токов удар, когато тялото Ви е

c) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар. d) Не използвайте кабела не по предназ- начение, за носене или закачане на електрическия инструмент или за из- дърпване на щепсела от контакта. S. Фиксиращо устройство за масата T. Регулиращ винт на лазера U. Винт със скрита глава на лазера

V. Винт на защитния капак на ремъка

W. Фиксираща гайка на лазера

3. Обем на доставката

• Маса на свредловъчната машина

• Патронник за свредлото

• Ключ за патронник за свредло

• Защита на патронника за свредлото

• Ограничител на дълбочината

• Ръководство за употреба

4. Употреба по предназначение

Настолната свредловъчна машина е предназна- чена за пробиване на метал, дърво, пластмаса и плочки. Диапазон на затягане на патронника за свредлото: 1,5 - 13 mm. Уредът е предназначен за самостоятелно изпъл- нение на ремонтни работи по дома. Не е проек- тиран за непрекъсната промишлена употреба. Уредът не е предназначен за употреба от лица под 16-годишна възраст. Младите хора под 16-го- дишна възраст мога да използват уреда само под наблюдение. Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, про- фесионална или промишлена употреба. Не поема- ме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструментиwww.scheppach.com

f) Носете подходящо облекло. Не носете ши- роки дрехи или накити. Дръжте косата, об- леклото и ръкавиците си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части. g) Когато могат да бъдат монтирани прахоиз- смукващи и прахоулавящи устройства, уве- рете се, че те са свързани и се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здра- вето поради прах. h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте пра- вилата за безопасност при работа с елек- трическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия мо- гат да доведат до тежки телесни повреди в рамките на части от секундата. Употреба и боравене с електрическия инструмент a) Не претоварвайте уреда. Използвайте под- ходящия за Вашата работа електрически инструмент. С подходящия електрически ин- струмент работите по-добре и по-сигурно в диапазона на работните му характеристики. b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически ин- струмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран. c) Извадете щепсела от контакта и/или изва- дете сменяемия акумулатор, преди да из- вършвате настройки по уреда, да сменяте части на работния инструмент или да оста- вите електрическия инструмента настрани. Тази мярка за безопасност предотвратява не- умишленото включване на инструмента. d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица. e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявай- те дали движещите се части функционират без- упречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функ- ционирането на електрическия инструмент. Пазете кабела от горещина, масло, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от токов удар. e) Когато работите с електрически инстру- мент на открито, използвайте само удължа- ващи кабели, които също са подходящи за употреба на открито. Използването на подхо- дящ за употреба на открито удължаващ кабел намалява риска от токов удар. f) Когато употребата на електрическия инстру- мент във влажна среда не може да бъде из- бегната, използвайте дефектнотокова защи- та. Използването на дефектнотокова защита намалява риска от токов удар. Безопасност на хората a) Бъдете внимателни, обръщайте внима- ние на това, което правите, и подхождай- те разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под вли- янието на наркотици, алкохол или медика- менти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания. b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични предпазни средства, като противопрахова маска, предпаз- ни обувки, които не се хлъзгат, каска или антифо- ни, според вида и употребата на електрическия инструмент, намалява риска от наранявания. c) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки. d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част от уре- да, може да доведе до наранявания. e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контроли- рате електрическия инструмент по-добре при неочаквани ситуации.www.scheppach.com

e) Свредловъчният инструмент трябва да се завърти, преди да го насочите към обра- ботвания детайл. В противен случай свред- ловъчният инструмент може да се закачи и по този начин да предизвика неочаквано дви- жение на обработвания детайл и да причини наранявания. f) Ако свредловъчният инструмент се бло- кира, спрете да натискате надолу и изклю- чете електрическия инструмент. Открийте и отстранете причината за блокирането. Блокирането може да доведе до неочаквано движение на обработвания детайл и до нара-

g) Избягвайте дългите стружки от пробиване, като редовно прекъсвате натиска надолу. Острите стружки могат да се заплетат и да до- ведат до наранявания. h) Никога не отстранявайте стружките от зона- та на пробиване, докато електрическият ин- струмент работи. За да отстраните стружки- те, отдалечете свредловъчния инструмент от обработвания детайл, изключете елек- трическия инструмент и го изчакайте да спре. Използвайте помощни средства, като четка или кука, за да отстраните стърго- тините. Контактът с въртящите се части на машината или стърготините от пробиването може да доведе до наранявания.

i) Допустимите обороти на приставката тряб-

ва да са поне толкова високи, колкото са посочените върху електрическия инстру- мент максимални обороти. Принадлежнос- ти, които се въртят по-бързо от допустимото, могат да се раздробят и разлетят настрани. Внимание: Лазерно лъчени Не гледайте в лъча Лазерен клас 2 Пазете себе си и околността от злополуки чрез подходящи предпазни мерки!

• Не гледайте с незащитени очи директно към лазерния лъч.

• Никога не гледайте директно в траекторията

Повредените части следва да бъдат ремон- тирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти. f) Поддържайте режещите инструменти нато- чени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно. g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на ра- бота и действието, което трябва да се извър- ши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации. h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази. Указания за безопасност за бормашини a) Бормашината трябва да бъде добре закре- пена. Неправилно закрепената бормашина може да се помести или преобърне, което да доведе до наранявания. b) Обработваният детайл трябва да се затег- не или закрепи на опората за обработвания детайл. Не пробивайте детайли, които са твърде малки, за да бъдат сигурно да бъ- дат затегнати. Държането на обработвания детайл с ръка може да доведе до наранявания. c) Не носете ръкавици. Ръкавиците могат да бъдат захванати от въртящите се части на машината или стърготините от пробиването, което да доведе до наранявания. d) Дръжте ръцете си далеч от зоната на про- биване, докато електрическият инструмент работи. Контактът с въртящите се части на машината или стърготините от пробиването може да доведе до наранявания.www.scheppach.com

Изходни обороти 600 min

Държач на патронника за свредлото B16 Патронник за свредлото 1,5 - 13 mm Голяма маса на свредловъчната машина 160 x 160 mm Настройка на ъгъла 45°/0°/45° Дълбочина на свредловане 50 mm Диаметър на конзолата 46 mm Височина 600 mm Опорна повърхнина 290 x 190 mm Тегло 13,5 kg Лазерен клас II Дължина на вълната на

650 nm Мощност на лазера < 1mW *S6 40% = непрекъсната периодична работа с ра- ботен цикъл от 40 % (4 минути прямо 10 минути) Шум и вибрации Стойностите на шума са определени съгласно EN 62841. Ниво на звуково налягане L

70,8 dB Неопределеност K

3 dB Ниво на звукова мощност L

83,8 dB Неопределеност K

3 dB Носете защита за слуха. Въздействието на шум може да причини загуба на слуха. Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841. Стойност на емисии на вибрации a

Неопределеност K 1,5 m/s

Посочената стойност на емисии на вибрации е измерена по стандартизиран метод на изпитване и може, в зависимост от вида и начина, по който електрическият инструмент се използва, да варира и в отделни случаи да е над посочената стойност.

• Никога не насочвайте лазерния лъч към отра- зяващи повърхности, хора или животни. Дори и лазерен лъч с малка мощност може да причини увреждане на очите.

• Предпазливост - ако се изпълняват различни от посочените тук процедури, това може да доведе до опасно излагане на лъчение.

• Никога не отваряйте лазерния модул. Може да се стигне до неочаквано излагане на лъчение.

• Лазерът не бива да се подменя с лазер от друг тип.

• Ремонти по лазера могат да се извършват само от производителя на лазера или от негов упъл- номощени представител.

• За обозначението и местоположението на пре- дупредителните стикери вижте Фиг. 8 и 9. m ПРЕДУПРЕЖДЕНИЕ! По време на експлоата- ция този електрически инструмент създава елек- тромагнитно поле. При определени условия това поле може да наруши функционирането на актив- ни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицин- ски импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван. Остатъчни рискове Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този елек- трически инструмент, могат да възникнат след- ните опасности:

• Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.

• Увреждане на слуха, ако не се носи подходяща защита за слуха.

• Увреждания на здравето в резултат на вибра- ции длан-ръка, ако уредът се използва продъл- жително време или не се направлява или под- държа правилно.

2. Преместете ходовия винт на свредловъчната

машина с масата и основната плоча в капака и затегнете 2-та винта с вътрешен шестостен (F). Защита на патронника за свредлото с ограни- чител на дълбочината (Фиг. 6)

1. Поставете защитата на патронника за свред-

лото (7) върху тръбата на ходовия винт и за- тегнете винта с кръстообразно гнездо (H).

2. Отворете защитата на патронника за свред-

3. Свалете гайката (G) от пръта на ограничителя

4. Вкарайте пръта на ограничителя на дълбочи-

ната през отвора (I) на главата на машината (4)

5. Закрепете пръта на ограничителя на дълбочи-

ната (8) с гайката (G) в отвора на защитата на патронника за свредлото (7).

6. Завъртете стрелката върху пръта на ограни-

чителя на дълбочината (8) върху скалата на главата на машината (4). Гайката (J) служи за ограничаване на дълбочината. Монтаж на дръжките на курбела на вертикално- то задвижване (Фиг. 7)

1. Затегнете дръжките (6) в резбата на главината

ка за свредлото (5), а конуса на ходовия винт с чисто парче плат. Уверете се, че върху повърх- ността няма замърсяващи частици. Най-мал- кото замърсяване на някоя от повърхностите пречи на правилното подпиране на патронника за свредлото. Свредлото евент. може да “бие”. Ако конусообразният отвор в патронника за свредлото е силно замърсен, почиствайте по- чистващ разтвор върху чисто парче плат.

2. Преместете патронника за свредлото възмож-

но най-много върху предния край на ходовия

3. Завъртете външния пръстен на патронника за

свредлото по посока на часовниковата стрел- ка (погледнато отгоре) и отворете челюстите на патронника за свредлото.

4. Поставете парче дърво върху масата на ма-

шината и спуснете ходовия винт до парчето дърво. Натиснете здраво, така че патронникът да застане точно. Посочената стойност на емисии на вибрации може да бъде използвана за сравнение на даден елек- трически инструмент с друг. Посочената стойност на емисии на вибрации може да бъде използвана също и за първоначална оцен- ка на вредното въздействие.

7. Преди пуск в експлоатация

• Отворете опаковката и внимателно извадете

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните осигуровки (ако има

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре- ди от транспортирането.

• По възможност запазете опаковката до изтича- не на гаранционния срок. m ВНИМАНИЕ Уредът и опаковъчните материали не са играч- ка за деца! Деца не бива да играят с пластмасо- ви торбички, фолио и дребни части! Съществу- ва опасност от поглъщане и задушаване!

1. Поставете крака на машината (1) на земята

или върху работната маса.

2. Поставете конзолата (2) върху основната пло-

ча така, че дупките на конзолата (2) да съвпа- дат с отворите на основната плоча (1).

3. Завинтете винтовете с шестостенна глава (A) за

закрепване на конзолата в основната плоча и ги затегнете с шестостенен ключ. Маса и конзола (Фиг. 4)

1. Преместете масата на свредловъчната машина

(3) върху конзолата (2). Позиционирайте масата директно върху основната плоча.

2. Монтирайте фиксиращото устройство за маса-

та (b) от лявата страна в блока на масата и го

1. Поставете главата на машината (4) върху конзо-

Настройка на скоростта и опъването на ремъ- ка (Фиг. 12) Внимание! Издърпайте щепсела Можете да настройвате различни скорости на ходовия винт на Вашата настолна свредловъчна

1. Можете да отворите защитния капак за ремъка

(11) само след като сте изключили уреда. Раз- хлабете винта (V) и отворете защитния капак за ремъка (11). На защитния капак за ремъка (11) са изброени всички възможности за на- стройка на скоростта на ходовия винт.

2. Разхлабете задвижващия ремък от дясната

страна на главата на машината, развивайки контрагайките (12) от двете страни. За да раз- хлабите клиновидния ремък, издърпайте дяс- ната страна на двигателя по посока на ходо- вия винт. Затегнете отново контрагайките (12).

3. Поставете клиновидния ремък на съответните ре-

мъчни шайби. Ремъкът трябва винаги да се движи

4. Разхлабете контрагайките (12) и натиснете

дясната страна на машината назад, за да опъ- нете отново клиновидния ремък.

5. Затегнете отново контрагайките (12). Клино-

видният ремък трябва да има около 13 mm хлабина, когато е притиснат в центъра.

6. Затворете защитния капак за ремъка (11).

7. Регулирайте опъването на ремъка, ако клино-

видният ремък се превърти по време на екс-

Указание: Защитен изключвател Ако искате да регулирате скоростта, трябва да отворите защитния капак за ремъка (11). За да се избегне опасност от нараняване, свредловъчната машина автоматично се изключва от защитния из-

Смяна на патронника за свредлото Завъртете външния пръстен на патронника за свредлото доколкото е възможно обратно на ча- совниковата стрелка. С дървен или гумен чук ударете леко патронника за свредлото. С другата си ръка дръжте патронни- ка, ако се плъзга от ходовия винт. Поставяне на инструмента в патронника за

Уверете се, че щепселът на инструмента е издър-

Монтаж на лазерния модул (Фиг. 15, 16) Закрепете лазерния модул (13) с винта със скрита глава (U) на главата на машината (4), както е пока- зано на фигурата. Уверете се, че пластмасовият щифт на лазерния модул е в отвора без резба. Монтиране на настолната свредловъчна маши- на върху работна маса За Ваша собствена безопасност се препоръчва незабавното завинтване върху работна маса или нещо подобно. m Предупреждение: Всички предварителни настройки за безупречната работа на Вашата свредловъчна машина са фаб- рично направени. Моля, не променяйте нищо. Нормалното износване и използване на инстру- мента може да наложи допълнителна настройка.

m Внимание! Преди пускането в експлоатация задължител- но сглобете напълно продукта! m Предупреждение: Ако не сте запознати с този тип машини, консулти- райте се със специалист. Във всеки случай, преди да работите с този продукт, трябва да сте прочели и разбрали информацията за употреба и безопас-

Завъртане на масата (Фиг. 10)

1. За да поставите масата (3) в наклонено поло-

жение, освободете фиксиращото устройство на масата (S) и настройте желания ъгъл на

2. Затегнете отново фиксиращото устройство на

Настройка на височината на масата (Фиг. 11)

1. Освободете фиксиращото устройство на ма-

2. Настройте масата (3) на желаната височина.

3. Затегнете отново фиксиращото устройство на

4. Указание: Препоръчваме Ви да настроите височи-

ната на масата така, че върхът на свредлото да е точно над обработвания детайл.www.scheppach.com

Никога не спирайте ръчно обработваните де-

При пробиването обработваният детайл трябва да е подвижен върху масата на свредловъчната ма- шина (3), за да може да се центрира автоматично. Задължително осигурете обработвания детайл срещу усукване. Това става най-добре чрез по- ставяне на обработван детайл, респ. менгеме на неподвижен ограничител. m Внимание! Ламаринените части трябва да се закрепят, за да не подскачат нагоре. Настройте правилно височи- ната и наклона на масата на свредловъчната ма- шина според обработвания детайл. Между горния ръб на обработвания детайл и върха на свредлото трябва да има достатъчно разстояние. Позициониране на обработвания детайл (Фиг. 14) Винаги поставяйте подложка (напр. дърво) между масата и обработвания детайл. Това не позволява задната страна на обработвания детайл да се раз- цепи или счупи при пробиване на задната страна на обработвания детайл. За да не позволите на подложката да се върти неконтролирано, тя тряб- ва да се наклони към лявата страна на колоната, както е показано на фигурата. m Предупреждение: За да предотвратите изваждането на обработвания детайл или подложката от ръката Ви по време на работа, винаги го поставяйте от лявата страна на конзолата. Ако обработваният детайл или подложка- та не са достатъчно дълги, закрепете ги здраво към масата, в противен случай може да се стигне до се- риозно нараняване. Указание: За малки обработвани детайли, които не могат да се опънат върху масата, използвайте

Менгемето трябва да се затегне или закрепи към масата, за да се избегнат наранявания от въртящи се обработвани детайли или менгеме, както и раз- рушаване на инструмента. Монтаж на менгеме върху масата на свредло- въчната машина Закрепете менгемето с приложените винтове, шайби и гайки, както е показано на Фиг. 13. В патронника за свредлото (5) могат да се обтягат само цилиндрични инструменти с посочения диа- метър на стъблото. Използвайте само изправен и остър инструмент. Не използвайте инструменти, чието стъбло е повредено или по някакъв начин са деформирани или повредени. Използвайте само принадлежности и допълнителни уреди, които са посочени в ръководството за обслужване или са одобрени от производителя. Боравене със зъбчатия патронник за свредлото Вашата настолна свредловъчна машина е оборуд- вана със зъбчат патронник за свредлото (5). За да поставите свредло, първо трябва да сгънете защи- тата на патронника за свредлото (7) нагоре, след това да поставите свредлото (5)и да го затегнете с доставения ключ за патронника за свредлото (D). Извадете отново ключа за патронника за свредло- то (D). Следете за здравото закрепване на закрепените ин-

m Внимание! Не оставяйте ключа за патронника за свредло-

Опасност от нараняване от изхвърляне на ключа за патронника за свредлото. Използване на скалата за дълбочина (Фиг. 6) Указание: При този метод върхът на свредлото трябва да се намира директно над обработвания детайл, ако ходовият винт се намира в горно по-

докато стрелката започне да сочи към жела- ната дълбочина на свредловане на скалата за дълбочината.

2. Завъртете долната гайка (J2) до упор в отвора

3. Законтрете горната гайка (J1) спрямо долната

4. При спускане на свредлото дълбочината на

свредловане се ограничава от тези ограничи-

Обърнете внимание, че спускането трябва да се извършва с най-ниска скорост, докато центрирано- то пробиването изисква висока скорост. Обработка на дърво Моля, обърнете внимание, че при работа с дърво трябва да се използва подходяща система за из- смукване на прах, тъй като дървесният прах може да бъде опасен за здравето. При образуващи прах работи непременно носете прахов респиратор.

Машината може да се вдига и транспортира само за ремъчния капа или рамата. Никога не вдигайте за защитните устройства или регулиращите ръчки за транспортиране. Машината трябва да се изключи от мрежата, за да бъде транспортирана.

11. Почистване и поддръжка

Преди всяка настройка, поддържане в изправ- ност или ремонт издърпвайте щепсела. m Работите, които не са описани в това ръко- водство за експлоатация, трябва да се извърш- ват от специализиран сервиз. Използвайте са- мо оригинални резервни части. Винаги оста- вяйте уредът да се охлади преди поддръжка и почистване. Съществува опасност от изгаряне! Преди всяка употреба проверявайте уреда за види- ми дефекти, като напр. разхлабени, износени или повредени части, правилно положение на винтове- те или други части. Сменете повредените части.

• Не използвайте почистващи препарати, респ. разтворители. Химическите вещества могат да атакуват пластмасовите части на уреда. Никога не почиствайте уреда под течаща вода.

• Почиствайте уреда основно след всяка употреба.

• Почиствайте вентилационните отвори и повърх- ностите на уреда с мека четка, четчица или кърпа.

• Отстранявайте стърготините, прахта и замърся- ванията с прахосмукачка.

• Редовно почиствайте подвижните части.

• Не позволявайте върху превключвателя, клино- видния ремък, задвижващите шайби и подемното рамо да попадне смазочно средство. Работа на лазера (Фиг. 15, 16) Смяна на батериите: Изключете лазера, свалете капака на отделението за батерии (13.2). Свалете батерията и я сменете

Преместете превключвателя за вкл./изкл. (13.1) в положение „I“, за да включите лазера. Върху детайла за обработка се проектират две ла- зерни линии, чиято пресечна точка показва върха на свредлото. Изключване: Преместете превключвателя за вкл./изкл. (13.1) в положение „0“. Работна скорост При пробиването следете за правилните обороти. Това зависи от диаметъра на свредлото и материала. Списъкът по-долу ще ви помогне при избора на обороти за различните материали. Посочените скорости са само ориентировъчни

Спускане и пробиване в центъра С тази настолна свредловъчна машина мо- жете да спускате или пробивате центрирано.www.scheppach.com

УКАЗАНИЕ: Не превъртайте и не огранича- вайте движението на ходовия винт! Сервизна информация Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Въгленови четки; клиновиден ремък, батерии, свредло

• не са включени задължително в обема на дос-

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната темпера- тура на съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в ориги- налната опаковка. Покривайте електрическия инструмент, за да го предпазите от прах или влага. Съхранявайте ръководството за употреба при електрическия инструмент.

13. Електрическо свързване

Монтираният електродвигател е свързан в готов- ност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежо- вото свързване от страна на клиента, както и из- ползваният удължаващ кабел, трябва да отгова- рят на тези предписания. Важни указания При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново. Повреден свързващ електрически проводник По свързващите електрически проводници често възникват повреди в изолацията. m ПРЕДУПРЕЖДЕНИЕ: Винаги изваждайте щепсела от контакта преди да извършвате работи по настройване. Настройване на лазера (Фиг. 15, 16) Лазерът (13) образува нишков кръст е средата на свредлото. Лазерът трябва да се настрои, ако ла- зерните линии не попадат в центъра на свредлото. Лазерът може да се настройва чрез регулиращите винтове (T). Затегнете свредло в патронника за свредлото (5). Поставете масата на свредловъчната машина (3) възможно най-близко до свредлото. Отвинтете фиксиращите гайки (W). Лазерните линии могат да се настроят чрез завър- тане на регулиращите винтове (T). Настройте лазерните линии така, че да пресичат средата на върха на свредлото. Настройване на възвратната пружина на ходо- вия винт (фиг.9) Може да се наложи регулиране на възвратната пружина на ходовия винт, тъй като обтягането й се е променило, което кара ходовият винт да се връ- ща твърде бързо или твърде бавно.

1. Спуснете масата за повече работно простран-

2. Работете от лявата страна на свредловъчната

и я задръжте на място.

4. Свалете външната гайка (O) с вилкообразен

5. Докато отвертката все още е в канала, разхла-

бете вътрешната гайка (N), докато жлебът се освободи от канала (P). ВНИМАНИЕ! Пружината е под напрежение!

6. Внимателно завъртете капачката на пружи-

ната (M) обратно на часовниковата стрелка с отвертката, докато може да натисне канала в главината (P).

7. Спуснете ходовия винт в най-долно положение

и задръжте капачката на пружината (M) на пози- ция. Ако ходовият винт се движи нагоре и надо- лу, както искате, затегнете отново вътрешната гайка (N).

8. Ако е твърде хлабав, повторете стъпки 3-5.

Ако е твърде стегната, процедирайте в обра- тна последователност.

9. Осигурете външната гайка (O) срещу вътреш-

14. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали са рециклируеми. Моля, изхвър- лете опаковката по природосъ- образен начин. Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните мес-

- Публични събирателни пунктове (например дворове на общински сгради). - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на производители и дистрибутори се обърне- те към съответния център за обслужване на

Причини за това могат да бъдат:

• точките на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати

• точките на прегъване поради неправилно зак- репване или прокарване на свързващия про-

• местата на прерязване поради прегазване на свързващия проводник

• повреди в изолацията поради дърпане от стен- ния контакт

• пукнатини поради стареене на изолацията Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свър- зан към електрическата мрежа. Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. Двигател на променлив ток:

• Мрежовото напрежение трябва да е 230-240 V~.

• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни

• Свързвания и ремонти по електрическото обо- рудване могат да се извършват само от елек-

Вид на свързването X Ако проводникът за свързване към мрежата на този уред бъде повреден, то той трябва да бъде подменен със специален съединителен провод- ник, който може да се достави от производителя или от неговата сервизна служба. При запитвания, моля посочвайте следните

• Данни от типовата табелка на двигателяwww.scheppach.com

• Старите батерии могат да съдържат вредни ве- щества или тежки метали, които могат да нане- сат вреди на околната среда или на човешкото здраве. Рециклирането на старите батерии и използването на съдържащите се в тях ресурси помага за защита на тези две важни блага.

• Символът на зачеркната кофа на колела означа- ва, че батериите и акумулаторите не трябва да се изхвърлят заедно с битовите отпадъци.

• Ако знаците Hg, Cd или Pb също са под символа за кофата за боклук на колела, това означава

- Hg: Батерията съдържа повече от 0,0005 %

- Cd: Батерията съдържа повече от 0,002 %

- Pb: Батерията съдържа повече от 0,004 %

• Акумулаторите и батериите може да се преда- ват безплатно на следните места: - Публични събирателни пунктове (например дворове на общински сгради) - Магазини за продажба на батерии и акумула-

- Пунктове за връщане на общата система за връщане на стари батерии на уреди - Пункт за връщане на производителя (ако не е член на общата система за връщане)

• Това се отнася само за акумулаторите и бате- риите, които се продават в Европейския съюз и са предмет на европейската Директива 2006/66/ ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърля- не на акумулаторите и батериите.

• Ако новият електрически уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се ин- сталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърля- не на отпадъците от електрическо и електронно оборудване. Указания за Закона за батериите и акумулато- рите (BattG) Старите батерии и акумулатори не тряб- ва да се изхвърлят заедно с битовите отпадъци, а трябва да се събират и из- хвърлят разделно!

• За безопасно изваждане на батерии или акуму- латори от електрически уред и за информация относно техния тип, респ. химическа система, моля, обърнете внимание на допълнителната информация в инструкциите за експлоатация или монтаж.

• Собствениците, респ. ползвателите на батери- ите и акумулаторите са законово задължени да ги върнат след употреба. Връщането е ограни- чено до предаване на нормални количества за домакинството.

15. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Оста се движи твърде бързо или твърде бавно в изходно положение. Грешно настроено обтягане на

Настройте предварителното обтягане, виж „Настройване на възвратната пружина на ходовия винт". Патронникът за свредлото се освобождава отново от ходовия винт въпреки повторното закрепване. Мръсотия, грес или масло по ходовия винт или вътрешната страна на патронника на свредлото. Използвайте домакински почистващ препарата, за да почистите повърхността на ходови винт или патронника за свредлото. Виж и „Монтаж на патронника за свредлото".www.scheppach.com

Силен шум по време на

Грешно опъване на клиновидния

Настройте отново опъването на клиновидния ремък. Виж „Настройка на скоростта и обтягането на клиновидния

Ходовият винт е твърде сух. Тествайте ходовия винт. Ремъчната шайба на ходовия винт е разхлабена. Проверете затегнатостта на гайките на ремъчната шайба и ги дозатегнете, ако е необходимо. Ремъчната шайба на двигателя е разхлабена. Затегнете регулиращия винт на ремъчната шайба на двигателя. Дървото се разцепва на изходния отвор на

Неподходяща подложка под обработвания детайл. Използвайте подходяща подложка. Виж и „Позициониране на обработвания детайл". Обработваният детайл се откъсва от ръката. Неподходяща подложка под обработвания детайл или недостатъчно закрепване на детайла. Подплатете обработвания детайл или го

Свредлото се нагорещява. Грешна скорост. Променете скоростта. Виж и „Избор на обороти и обтягане на клиновидния

От дупката не излизат стърготини. Периодично изкарвайте свредлото от отвора, за да изваждате стружките. Затъпено свредло. Наточете свредлото. Твърде малко подаване. Увеличете подаването. Свредлото се отклонява или отворът не е кръгъл. Твърдите петна в дървото или дължината и ъгълът на върха на свредлото са различни. Наточете свредлото. Свредлото е огънат. Сменете свредлото. Свредлото се блокира в обработвания детайл. Обработвания детайл и свредлото са наклонени или подаването е твърде голямо. Поставете нещо под обработвания детайл или го закрепете. Виж и „Позициониране на обработвания

Недостатъчно опъване на клиновидния ремък. Настройте опъването на клиновидния ремък. Виж и „Избор на обороти и обтягане на клиновидния ремък“. Прекомерно подаване и вибриране на

Огънато свредло. Използвайте право свредло. Твърде голямо износване на лагера на ходовия винт. Сменете лагера на ходовия винт. Свредлото не е обтегнато централно в патронника за

Проверете центрирането. Виж и „Поставяне на инструмента в патронника за свредлото“. Патронникът за свредлото не е закрепен правилно. Закрепете правилно патронника за свредлото. Виж и „Монтаж на патронника за свредлото".www.scheppach.com

ЕС Декларация за съответствие

*** Обозначение на артикула: Настолна свредловъчна машина DP16VLS ****

16. Декларация за съответствие
