DP16VLS - Urbis SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	DP16VLS
Produkta veids	Kolonnu urbjmašīna
Barošanas spriegums	230-240 V~ / 50 Hz
Nominālā jauda	350 W (S1) / 500 W (S6 40%)
Motora griešanās ātrums	1450 min⁻¹
Vārpstas apgriezieni	5 ātrumi: 600 / 900 / 1300 / 1800 / 2650 min⁻¹
Patronas ietilpība	1,5 – 13 mm
Stiprinājuma konuss	B16
Galda izmēri	160 x 160 mm
Galda slīpums	45°/0°/45°
Maksimālais urbšanas dziļums	50 mm
Kolonnas diametrs	46 mm
Kopējais augstums	600 mm
Pamatnes laukums (pēda)	290 x 190 mm
Svars	13,5 kg
Lāzers	II klase, 650 nm, < 1 mW
Skaņas spiediena līmenis (LpA)	70,8 dB (nenoteiktība 3 dB)
Skaņas jaudas līmenis (LWA)	83,8 dB (nenoteiktība 3 dB)
Vibrāciju emisija (ah)	1,6 m/s² (nenoteiktība 1,5 m/s²)
Nolietojuma daļas	Oglekļi, siksna, akumulators, urbis

Bieži uzdotie jautājumi - DP16VLS SCHEPPACH

Kā uzstādīt kolonnu urbjmašīnu?

Piestipriniet pēdu pie darbagalda, ievietojiet kolonnu, uzvelciet galdu un mašīnas galvu, pēc tam pievelciet skrūves. Uzstādiet patronu, aizsargu un rokturus. Sīkāk skatīt sadaļu Uzstādīšana.

Kā noregulēt urbšanas ātrumu?

Izslēdziet ierīci, atveriet siksnas aizsargvāku, atskrūvējiet spārnuzgriežņus, novietojiet siksnu uz atbilstošajiem skriemeļiem vēlamajam ātrumam, pēc tam nospriegojiet siksnu. Vāks ir aprīkots ar drošības slēdzi.

Kā izmantot dziļuma ierobežotāju?

Ievietojiet stieni galvas atverē, pievelciet uzgriezni, pēc tam noregulējiet ierobežotājuzgriežņus (J), lai ierobežotu vārpstas gājienu. Nolaidiet urbi un pagrieziet apakšējo uzgriezni līdz vēlamajam dziļumam.

Kā ieslēgt un noregulēt lāzeru?

Iestatiet lāzera slēdzi pozīcijā « I ». Divas krustojošās līnijas norāda urbja centru. Lai noregulētu, atskrūvējiet fiksācijas uzgriežņus un pagrieziet regulēšanas skrūves, līdz līnijas krustojas urbja galā.

Kā nomainīt urbšanas patronu?

Pagrieziet ārējo gredzenu pulksteņrādītāja virzienā, lai atvērtu spīles. Izmantojiet koka āmuru, lai viegli piesistu pie patronas un noņemtu to no vārpstas. Pirms jaunas patronas uzstādīšanas notīriet koniskās virsmas.

Kā nomainīt siksnu?

Atvienojiet ierīci, atveriet vāku, atskrūvējiet pretuzgriežņus, pabīdiet motoru, lai atslābinātu siksnu, pēc tam noņemiet to. Uzlieciet jauno siksnu un nospriegojiet to tā, lai tās brīvkustība būtu aptuveni 13 mm.

Ko darīt, ja urbjmašīna rada neparastu troksni?

Vispirms pārbaudiet siksnas spriegojumu. Ja troksnis turpinās, ieeļļojiet vārpstu vai pievelciet skriemeļu skrūves. Čirkstošs troksnis var liecināt par tauku trūkumu uz kolonnas vai nolietotu gultni. Skatiet traucējumu novēršanas tabulu.

Kā noregulēt vārpstas atgriešanās atsperi?

Ievietojiet skrūvgriezi priekšējā spraugā, atskrūvējiet ārējo uzgriezni, pēc tam pagrieziet atsperes gredzenu pretēji pulksteņrādītāja virzienam, lai palielinātu spriegojumu. Nolaidiet vārpstu un pārbaudiet gājienu. Pēc regulēšanas atkal pieskrūvējiet uzgriezni.

Kādi ir galvenie drošības noteikumi?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsargus un putekļu masku. Nevalkājiet cimdus, sasieniet garus matus un nekad neskatieties tieši lāzera starā. Izmantojiet skrūvspīles, lai nostiprinātu detaļas.

Kā apkopt urbjmašīnu?

Pirms jebkādas apkopes atvienojiet ierīci. Notīriet ventilācijas atveres ar suku un putekļsūcēju. Ieeļļojiet kustīgās daļas ar vieglu eļļu, bet ne uz slēdža, siksnas vai skriemeļiem. Regulāri nomainiet nolietojuma daļas (oglekļus, siksnu).

LIETOŠANAS INSTRUKCIJA DP16VLS SCHEPPACH

11. Tīrīšana un tehniskā apkope

Pirms apkopes vai regulēšanas darbu veikšanas izslēdziet iekārtu un atvienojiet to no elektrotīkla.

Darbus, kas nav aprakstīti šajā instrukcijā, uzticiet veikt tikai specializētām darbnīcām. Izmantojiet tikai oriģinālās detaļas. Pirms jebkādu tehniskās apkopes un tīrīšanas darbu veikšanas ļaujiet iekārtai atdzist.

Pastāv apdegumu risks!

Pirms katras lietošanas reizes pārbaudiet iekārtu, vai nav redzamu defektu, piemēram, atslābušu, nolietotu vai bojātu detaļu, vai pareizi pievilktas skrūves vai citas detaļas. Nomainiet bojātās detaļas.

• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Ķīmiskās vielas var sabojāt iekārtas plastmasas detaļas. Nekad netīriet iekārtu zem tekoša ūdens.
• Pēc katras lietošanas reizes rūpīgi iztīriet iekārtu.
• Notīriet iekārtas ventilācijas atveres un virsmu ar mīkstu suku, otu vai drānu.
• Ja nepieciešams, ar putekļu sūcēju noņemiet skaidas, putekļus un netīrumus.
• Regulāri ieeļļojiet kustīgās daļas.
• Neļaujiet eļļai nokļūt uz slēdžiem, V veida siksnām, piedziņas skriemeļiem un urbšanas svirām.

BRĪDINĀJUMS:

Simbolu skaidrojums, kas atrodas uz ierīces

!	Brīdinājums! lespējams, ka ir apdraudēta dzīve, traumu vai instrumenta bojājumu risks, ignorējot!.
	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības no-rādījumus!
	Valkājiet aizsargbrilles!
	Valkājiet ausu uzgalus!
	Puteklμ veidošanās gadījumā lietojiet elpošanas masku!
	Neuzvelciet gari mati bez pārklājuma. Izmantojiet matu tīklu.
	Nevelciet cimdus.
	levērībai! Lāzera starojums
CE	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
ΔΔ	Produks atbilst piemērojamām Serbijas vadīnijām.

Satura rādītājs: Lappuse:

1. Ievads 214
2. Ierīces apraksts 214
3. Piegādes komplekts 214
4. Paredzētajam mērķim atbilstoša lietošana 215
5. Drošības norādījumi 215
6. Tehniskie dati 218
7. Pirms lietošanas sākšanas 218
8. Montāža 218
9. Vadība 219
10. Transportēšana 221
11. Tīrīšana un apkope 221
12. Glabāšana 222
13. Pieslēgšana elektrotīklam 222
14. Utilizācija un citāda izmantošana 223
15. Ieteikumi traucējumu novēršanai 224
16. Atbilstības deklarācija 350

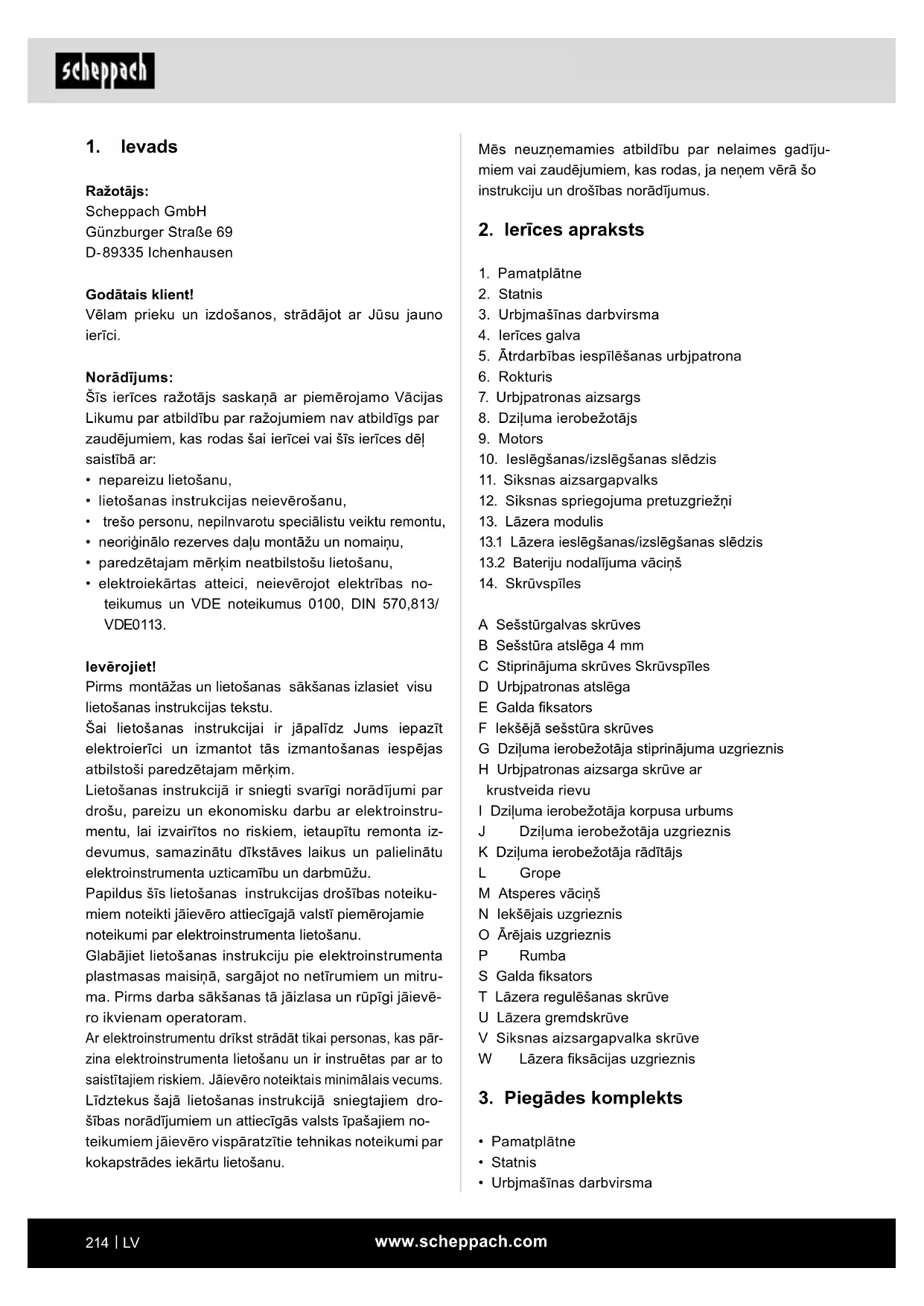

1. Ievads

Ražotājs:

Scheppach GmbH

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja netiek ievērota šī instrukcija un drošības norādījumi.

2. Ierīces apraksts

1. Pamatplatne
2. Statnis
3. Urbšanas mašīnas darbvirsma
4. Ierīces galva
5. Ātrdarbības iespīlēšanas urbjpatrona
6. Rokturis
7. Urbjpatronas aizsargs
8. Dziļuma ierobežotājs
9. Motors
10. Ieslēgšanas/izslēgšanas slēdzis
11. Siksnas aizsargapvalks
12. Siksnas spriegojuma pretuzgrieznis
13. Lāzera modulis 13.1 Lāzera ieslēgšanas/izslēgšanas slēdzis 13.2 Bateriju nodalījuma vāciņš
14. Skrūvspīles

A Sešstūrgalvas skrūves B Sešstūra atslēga 4 mm C Stiprinājuma skrūves Skrūvspīles D Urbjpatronas atslēga E Galda fiksators F Iekšējās sešstūra skrūves G Dziļuma ierobežotāja stiprinājuma uzgrieznis H Urbjpatronas aizsarga skrūve ar krustveida rievu

I Dziļuma ierobežotāja korpusa urbums J Dziļuma ierobežotāja uzgrieznis K Dziļuma ierobežotāja rādītājs L Grope M Atsperes vāciņš N Iekšējais uzgrieznis O Ārējais uzgrieznis P Rumba S Galda fiksators T Lāzera regulēšanas skrūve U Lāzera gremdskrūve V Siksnas aizsargapvalka skrūve W Lāzera fiksācijas uzgrieznis

3. Piegādes komplekts

Pamatplatne Statnis Urbjmašīnas darbvirsma

Ierīces galva - Ātrdarbības iespīlēšanas urbjpatrona Urbjpatronas atslēga Urbjpatronas aizsargs Rokturis (3x) Dziļuma ierobežotājs - Sešstūra atslēga Palīgaprikojuma komplekta maisiņš - Lāzera modulis Lietošanas instrukcija

4. Paredzētajam mērķim atbilstoša lietošana

Galda urbjmašīna ir paredzēta urbšanai metālā, koksnē, plastmasā un flīzēs.

Urbjpatronas iespīlēšanas diapazons: 1,5-13 mm. Ierīce ir paredzēta lietošanai mājamatnieka jomā. Tā nav izstrādāta komerciālai nepārtrauktai lietošanai. Ierīci nedrīkst lietot personas, kas jaunākas par 16 gadiem. Jaunieši, kas vecāki par 16 gadiem, drīkst lietot ierīci tikai uzraudzībā. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

▲ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens "Elektroinstruments" attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus. b) Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektriskā drošība

a) Elektroinstrumenta kontaktdakšai jāiederas kontaktligzdā. Kontaktdakšu nekādā veidā nedrīkst izmainīt. Neizmantojiet adaptera kontaktdakšas kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktdakšas un piemērotas kontaktligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures radiatoriem, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku. d) Neizmantojiet kabeli citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktdakšu no kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām vai kustīgām detaļām. Bojāti vai sapinušies vadi palielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja kabeļus, kuri ir piemēroti darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja kabeļa lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdes strāvas aizsargslēdžus. Noplūdes strāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus. b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku. c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtu pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierīces daļā, var radīt savainojumus. e) Nepieļaujiet nedabiskas ķermeņa pozas. Ieņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus, apģērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, rotaslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, pārliecinieties, vai tās ir pievienotas, un tiek pareizi izmantotas. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi. h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pazīstat elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savainojumus.

Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet ierīci. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo. c) Atvienojiet kontaktspraudni no kontaktligzdas un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu ieslēgšanos. d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti kopti elektroinstrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši norādēm. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satveršanas virsmas neļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošināsiet, ka tiks saglabāta elektroinstrumenta drošība.

Drošības norādījumi urbjmašīnām

a) Urbjmašīna jānodrošina. Nepareizi nostiprināta urbjmašīna var pārvietoties vai apgāzties, un tas var radīt savainojumus.

b) Darba materiāls jāiespiež vai jānostiprina uz darba materiāla paliktņa. Neurbiet darba materiālos, kuri ir pārāk mazi drošai iespiešanai. Darba materiāla noturēšana ar roku var radīt savainojumus.

c) Nelietojiet cimdus. Rotējošās daļas vai urbšanas skaidas var satvert cimdus un tādā veidā radīt savainojumus.

d) Nelieciet rokas urbšanas zonā, kamēr elektroinstruments darbojas. Saskare ar rotējošām daļām vai urbšanas skaidām var radīt savainojumus.

e) Urbšanas instrumentam jārotē, pirms jūs to pievadāt pie darba materiāla. Pretējā gadījumā urbšanas instruments var aizķerties darba materiālā un tādā veidā izraisīt darba materiāla negaidītu kustību un savainojumus.

f) Ja urbšanas instruments nosprostojas, neturpiniet to spiest uz leju un izslēdziet elektroinstrumentu. Izpētiet un novērsiet nosprostošanās cēloni. Nosprostošanās var radīt darba materiāla negaidītu kustību un savainojumus.

g) Nepieļaujiet garas urbšanas skaidas, regulāri pārtraucot spiedienu uz leju. Asas metāla skaidas var ieķerties un radīt savainojumus.

h) Nekad nenoņemiet urbšanas skaidas no urbšanas zonas, kamēr elektroinstruments darbojas. Lai noņemtu skaidas, pārvietojiet urbšanas instrumentu prom no darba materiāla, izslēdziet urbšanas instrumentu un nogaidiet urbšanas instrumenta apstādināto stāvokli. Izmantojiet palīglīdzekļus, piem., suku vai, lai noņemtu skaidas. Saskare ar rotējošām daļām vai urbšanas skaidām var radīt savainojumus.

i) Darbinstrumentu ar apgriezienu skaitu, kas pārsniedz pieļaujamo apgriezienu skaitu, nedrīkst lietot. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt.

Uzmanību: Lāzera starojums

Neskatieties starā.

Lāzera 2. klase

Sargājiet sevi un apkārtējo vidi no nelaimes gadījumu riskiem, veicot piemērotus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.
• Nekad neskatieties tieši staru trajektorijā.
• Nekad nevērsiet lāzera staru pret atstarojošām virsmām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.
• Uzmanību! Ja netiek ievērota instrukcijā norādītā darba kārtība, var notikt bīstama staru iedarbība.
• Nekad neatveriet lāzera moduli. Neparedzēti var notikt staru iedarbība. Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.
• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis.
• Brīdinājuma uzlīmju marķējumu un piestiprināšanas vietu sk. 8. un 9. attēlā

BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

Arī tad, ja jūs lietojat šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šī elektroinstrumenta konstrukciju un komplektāciju var rasties šādi riski:

• Plaušu bojājumi, ja nelieto piemērotu putekļu aizsargmasku. Dzirdes bojājumi, ja nelieto piemērotus ausu aizsargus.
• Veselības kaitējumi, kas izriet no delnu-roku vibrācijām, ja ierīci izmanto ilgāku laika posmu vai nepienācīgi vada un apkopj.

6. Tehniskie dati

Motors 230-240 V~/50 Hz
Motora jauda	350W (S1) 500 W (S6 40%)
Motora apgriezenu skaits 1450 min	-1
Apgriezenu skaita pakāpes	600 min-1 900 min-1 1300 min-1 1800 min-1 2650 min-1
Urbjpatronas stiprinājums B16
Urbja iespīlēšanas diapazons 1,5 - 13 mm
Darbvirsmas lielums 160 x 160 mm
Darbvirsmas slipuma lenkis	45°/0°/45°
Maks. urbšanas dzilums	50 mm
Statna ø	46 mm
Augstums	600 mm
Balsta virsma	290 x 190 mm
Svars	13,5 kg
Lāzera klase	II
Lāzera vilna garums	650 nm
Lāzera jauda	< 1 mW

*S6 40% = Nepārtraukta periodiska darbība ar 40% ieslēgšanās ilgumu (4,0 min uz katram 10 minūtēm)

Troksnis un vibrācija

Troksņa un vibrācijas parametri noteikti atbilstoši standarta EN 62841 prasībām.

Skanas spiediena limenis LpA	70,8 dB
Klūda KpA	3 dB
Skanas jaudas limenis LwA	83,8 dB
Klūda KwA	3 dB

Lietojiet dzirdes aizsargus.

Troksņu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (trīs virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

Vibrācijas emisijas vērtība a 1,6 m/s² Kļūda K 1,5 m/s

Deklarētā vibrācijas emisijas vērtība ir izmērīta saskaņā ar standartizētu testa procedūru, un tā var mainīties atkarībā no elektroinstrumenta izmantošanas veida un izņēmuma gadījumos pārsniegt deklarēto vērtību.

Norādīto vibrācijas emisijas vērtību var izmantot, lai salīdzinātu vienu elektroinstrumentu ar citu.

Norādītās vibrācijas emisijas vērtības var izmantot arī sākotnējam traucējumu novērtējumam.

7. Pirms lietošanas sākšanas

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

UZMANĪBU

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Montāža

Statnis pie pamatnes (3. att.)

1. Novietojiet pamatni (1) uz grīdas vai darbgalda.
2. Novietojiet statņa montāžu (2) uz pamatnes un salāgojiet statņa caurumus ar pamatnes caurumiem (1).
3. Lai pievienotu un nostiprinātu statņa elementu, pamata plāksnē ieskrūvējiet trīs skrūves (A) un pievelciet tās ar uzgriežņu atslēgu.

Galds un statnis (4. att.)

1. Uzvirziet urbjmašīnas galdu (3) uz statņa (2). Pozicionējiet galdu tieši virs pamatplātnes.
2. Uzstādiet galda skrūvju savienojumu (E) no kreisās puses galda mezglā un pievelciet šo savienojumu.

Ierīces galva un statnis (5. att.)

1. Novietojiet ierīces galvu (4) uz statņa (2).
2. Novietojiet urbjmašīnas darbvārpstu ar galdu un pamatplātni vienā līmenī, un stingri pievelciet 2 skrūves ar iekšējo sešstūri (F).

Urbjpatronas aizsargs ar dziļuma ierobežotāju (6. att.)

1. Novietojiet urbjpatronas aizsargu (7) uz darbvārpstas caurules un pievelciet skrūvi ar krustveida rievu (H).
2. Uzspraudiet urbjpatronas aizsargu (7).
3. Noskrūvējiet uzgriezni (G) no dziļuma ierobežotāja stieņa (8).
4. Ievietojiet dziļuma ierobežotāja stieni caur urbumu (I) ierīces galvā (4)
5. Nostipriniet dziļuma ierobežotāja stieni (8) urbjpatronas aizsarga (7) urbumā, izmantojot uzgriezni (G).
6. Uzskrūvējiet rādītāju uz dziļuma ierobežotāja stieņa (8) uz ierīces galvas (4) skalas.

Uzgriežņi (J) ir paredzēti dziļuma ierobežošanai.

Roktura padeve līdz asij (7. att.)

1. Padeves rokturus (6) cieši ieskrūvējiet rumbas vītņotajās atverēs.

Urbjpatronas montāža (8. att.)

1. Notīriet konisko caurumu urbjpatronā (5) un darbvārpstas konusu ar tīru auduma gabalu. Pārliecinieties, vai netīrumu daļiņas vairs nav pielipušas pie virsmas. Virsmu vismazāko piesārņojumu dēļ tiek novērsta urbjpatronas nevainojama stabilitāte. Tādējādi urbis iespējams var sisties. Ja koniskais caurums urbjpatronā ir ļoti piesārņots, izmantojiet tīrīšanas šķidrumu uz tīra auduma gabala.
2. Uzvirziet urbjpatronu pēc iespējas tālāk uz darbvārpstas izcilņa.
3. Grieziet urbjpatronas ārējo gredzenu pulksteņrādītāja virzienā (skatoties no augšas) un atveriet urbjpatronas žokļus.
4. Uzlieciet koksnes gabalu uz ierīces galda un nolaidiet darbvārpstu līdz koksnes gabalam. Saspiediet, lai patrona pareizi novietotos.

Lāzera moduļa montāža (15., 16. att.)

Nostipriniet lāzera moduli (13) uz ierīces galvas (4), izmantojot gremdskrūvi (U), kā parādīts attēlos.

Ievērojiet, lai plastmasas tapa lāzera modulī atrastos urbumā bez vītnes.

Radiālās urbjmašīnas preses nostiprināšana pie ārsta virsmas

Jūsu pašu drošībai ir neatlaidīgi ieteicams skrūvēšanu veikt uz darbgalda vai tamlīdzīgā vietā.

Brīdinājums:

Visi nepieciešamie iepriekšējie iestatījumi šīs urbjmašīnas nevainojamam darbam ir jau veikti rūpnīcā. Lūdzu, neko neizmainiet.

Instrumenta normāls nolietojums un lietošana var veicināt papildu iestatīšanu.

9. Vadība

Ievērībai!

Pirms lietošanas sākšanas obligāti pilnībā samontējiet izstrādājumu!

Brīdinājums:

Ja jūs nepārzināt šāda veida ierīces, konsultējieties ar pieredzējušu personu. Jebkurā gadījumā pirms šī produkta ekspluatācijas jums ir jāizlasa un jāizprot drošības un ekspluatācijas instrukcija.

Galda pagriešana (10. att.)

1. Lai galdu (3) novietotu noliektā pozīcijā, atbrīvojiet galda fiksatoru (S) un iestatiet vajadzīgo galda leņķi.
2. Atkārtoti pievelciet galda fiksatoru.

Galda augstuma regulēšana (11. att.)

1. Atlaidiet galda ass bloķēšanas rokturi (E).
2. Iestatiet urbjmašīnas darbvirsmu (3) vajadzīgajā augstumā.
3. Atkal pievelciet galda bloķējumu (E).
4. Piezīme: Labāk ir galdu bloķēt pie statņa pozīcijā a, lai urbja gals būtu nedaudz virs detaļas augšdaļas.

Ātruma un ķīļsiksnas spriegojuma iestatīšana modelim (12. att.)

Uzmanību! Atvienojiet tīkla spraudni.

Jūs varat iestatīt šai vertikālai urbjmašīnai ar statni dažādus darbvārpstas ātrumus:

1. Ja jūs izslēdzat ierīci, jūs varat atvērt siksnas aizsargapvalku (11). Izskrūvējiet skrūvi (V) un atveriet siksnas aizsargapvalku (11). Ierīces siksnas aizsargapvalkā (11) ir minētas darbvārpstas ātruma visas iestatīšanas iespējas.
2. Atspriegojiet dzensiksnu ierīces galvas labajā pusē, atskrūvējot sparnskrūvi (12). Mazliet pavelciet motora labo pusi darbvārpstas virzienā, lai atspriegotu ķīļsiksnu. Atkārtoti pievelciet pretuzgriežņus (12).
3. Ievietojiet ķīļsiksnu ap atbilstošajiem siksnas skriemeļiem. Siksnai vienmēr jāvirzās taisni.
4. Atskrūvējiet pretuzgriezni (12) un nospiediet motora labo pusi uz aizmuguri, lai atkārtoti nospriegotu ķīļsiksnu.
5. Atkārtoti pievelciet pretuzgriežņus (12). Ķīļsiksnas brīvkustībai vajadzētu būt ap 13 mm, to saspiežot pa vidu.
6. Aizveriet siksnas aizsargapvalku (11).
7. Ja ķīļsiksnā darba laikā izgriežas cauri, pieregulējiet siksnas spriegojumu.

Norādījums! Drošības slēdzis

Ja vēlaties iestatīt ātrumu, jums jāatver siksnas aizsargapvalks (11). Lai nepielautu savainojumu risku, urbjmašīnu automātiski izslēdz ar drošības slēdzi.

Spīļpatronas noņemšana

Atveriet spīļpatronas žokļus, cik plati iespējams, pagriežot spīļpatronas uzmavu pretēji pulksteņrādītāja kustības virzienam.

Uzmanīgi uzsitiet pa spīļpatronu ar koka āmuru vienā rokā, otrā turot spīļpatronu, lai novērstu tās nokrišanu, kad tā tiek atlaista no vārpstas gala.

Instrumenta ievietošana urbjpatronā

Noteikti uzmaniet, lai instrumenta maiņas laikā tīkla kontaktdakša būtu atvienota.

Urbjpatronā (5) drīkst iespīlēt tikai cilindriskus instrumentus ar norādīto maksimālo kāta diametru. Lietojiet tikai nevainojamu un asu instrumentu. Nelietojiet instrumentus, kuru kāts ir bojāts, vai citādā veidā tie ir deformēti vai bojāti. Izmantojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā, vai kuras atļāvis ražotājs.

Zobotas urbjpatronas lietošana

Lai ievietotu urbi, vispirms jāatloka uz augšu urbjpatronas aizsargs (7), pēc tam jāievieto urbis un jāpievelk urbjpatrona (5) ar komplekta iekļauto urbjpatronas atslēgu (D).

Atkārtoti noņemiet urbjpatronas atslēgu (D). Ievērojiet iespīlētā instrumenta nostiprinājumu.

▲ Uzmanībai!

Neatstājiet ievietotu urbjpatronas atslēgu.

Savainošanās risks, ko rada urbjpatronas atslēgas aizmešana.

Dziļuma skalas izmantošana (6. att.)

Norādījums! Šīs metodes gadījumā urbja smailei jāatrodas tieši virs darba materiāla, kad darbvārpsta ir augšējā pozīcijā.

1. Kad ir izslēgta ierīce, nolaidiet urbi tik tālu lejā, līdz rādītājs ir vērsts uz dziļuma skalas vajadzīgo urbuma dziļumu.
2. Grieziet apakšējo uzgriezni (J2) līdz urbuma atbalstam (I).
3. Nosprostojiet augšējo uzgriezni (J1) pret apakšējo uzgriezni (J2).
4. Nolaižot urbi, tagad šis atbalsts ierobežo urbšanas dziļumu.

Instrumenta iespīlēšana (13., 14. att.)

Iespīlējiet darba materiālu, principā izmantojot mašīnas skrūvspīles vai piemērotu iespīlēšanas ierīci.

Nekad neturiet darba materiālus ar rokām!

Urbšanas laikā darba materiālam vajadzētu būt kustīgam uz urbjmašīnas galda (3), lai varētu notikt pašcentrēšanās. Noteikti nodrošiniet darba materiālu pret griešanos. Tas vislabāk notiek, pieliekot darba materiālu vai mašīnas skrūvspīles pie stingra atbalsta.

Uzmanību!

Metāla daļas jāiespīlē, lai tās nevarētu tikt parautas uz augšu. Noregulējiet urbjmašīnas galda augstumu un slīpumu atkarībā no darba materiāla. Ir jāpaliek pietiekamam attālumam starp darba materiāla augšmalu un urba galu.

Galda un detaļas novietošana (14. att.)

Vienmēr novietojiet atbalsta materiālu (H) (piemēram, koku vai saplāksni) uz galda zem detaļas. Tas novērsīs šķelšanos vai lielu nelīdzenumu rašanos detaļu apakšpusē, urbim izejot caur detaļu. Lai novērstu atbalsta materiāla nekontrolētu griešanos, tam ir jāsaskaras ar statņa kreiso pusi.

Brīdinājums:

Lai novērstu, ka darba materiālu vai paliktni darba laikā izrauj jums no rokām, vienmēr pielieciet to statņa kreisajā pusē. Ja detaļa vai atbalsta materiāls nav pietiekami garš, lai sasniegtu statni, piespiediet tos pie galda. Pretējā gadījumā pastāv traumu risks.

Piezīme: Mazām detaļām, kuras nevar iespīlēt pie galda, izmantojiet urbjmašīnas skrūvspīles (papildu piederums).

Skrūvspīles ir jāiespīlē vai jāpieskrūvē pie galda, lai izvairītos no detaļas griešanās izraisītajām traumām un skrūvspīļu vai instrumenta salūšanas.

Ierīces skrūvspīļu montāža uz urbjmašīnas galda

Nostipriniet ierīces skrūvspīles, izmantojot klāt pievienotās skrūves, paplāksnes un uzgriežņus, kā parādīts 13. attēlā.

Lāzera lietošana (15., 16. att.)

Bateriju nomaiņa:

Izslēdziet lāzeru, noņemiet bateriju nodalījuma vāciņu (13.2). Izņemiet baterijas un nomainiet ar jaunām.

Ieslēgšana:

Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi (13.1) pozīcijā "l", lai ieslēgtu lāzeru.

Uz apstrādājamā darba materiāla tiek projicētas divas lāzera līnijas, kuru krustpunkts parāda urbja gala centru.

Izslēgšana:

Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi (13.1) pozīcijā "0".

Darba ātrumi

Urbšanas laikā ievērojiet pareizo apgriezienu skaitu. Tas ir atkarīgs no urbja diametra un materiāla.

Zemāk minētais saraksts palīdzēs jums izvēlēties apgriezienu skaitus dažādiem materiāliem.

Norādītie apgriezienu skaiti ir tikai orientējošas vērtības.

Urbjaø	Pelë-kais Čuguns	Të-rauds	Dzelzs	Alu-mi-nijs	Bron-za
3 255	0 1600	230-	240	9500	000
4 1900	1200	1680	7200	6000
5 1530	955	134	0 5700	4800
6 1270	800	110	0 4800	4000
7 1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10 765	480	670	2860	2400
11	700	435	610	2650	2170
12 640	400	560	2400	2000
13 590	370	515	2200	1840
14 545	340	480	2000	1700
16 480	300	420	1800	1500

Paplašināšana un centrējošā urbšana

Izmantojot šo galda urbjmašīnu, jūs varat arī veikt paplašināšanu un centrējošo urbšanu. Turklāt ievērojiet, ka paplašināšanu vajadzētu veikt ar vismazāko ātrumu, kamēr centrējošai urbšanai ir nepieciešams liels ātrums.

Kokmateriāla apstrāde

Lūdzu, ievērojiet, ka kokmateriāla apstrādes laikā jāizmanto piemērota putekļu nosūkšanas iekārta, jo koka putekļi var būt kaitīgi veselībai. Veicot putekļainus darbus, noteikti lietojiet piemērotu putekļu aizsargmasku.

10. Transportēšana

Mašīnu var pacelt un transportēt tikai aiz jostas kastes un uz rāmja plāksnes. Nekad neceliet to aiz aizsargiem vai pielāgošanas rokturiem pārvadāšanai.

Pārvadāšanai mašīna ir jāatvieno no tīkla.

11. Tīrīšana un apkope

Drošības nolūkos pirms urbjmašīnas preses apkopes darbu veikšanas pagrieziet slēdzi izslēgšanas pozīcijā un atslēdziet spraudni no kontaktligzdas.

Uzticiet veikt darbus, kas nav aprakstīti šajā lietošanas instrukcijā, specializētas darbnīcas personālam. Izmantojiet tikai oriģinālās daļas. Ļaujiet ierīcei atdzist pirms visiem apkopes un tīrīšanas darbiem.

Pastāv apdegšanās risks!

Pirms katras lietošanas pārbaudiet, vai ierīcei nav acīmredzamu trūkumu, piem., nenostiprinātas, nolietotas vai bojātas daļas, pārbaudiet skrūvju vai citu daļu pareizo novietojumu. Nomainiet bojātās daļas.

• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Ķīmiskās vielas var uzbrukt ierīces plastmasas daļām. Nekad netīriet ierīci zem tekoša ūdens.
• Pamatīgi notīriet ierīci pēc katras lietošanas.
• Notīriet ierīces ventilācijas atveres un virsmu ar mīkstu suku, otu vai drānu.
• Notīriet skaidas, putekļus un netīrumus, ja nepieciešams, izmantojot putekļu sūcēju.
• Regulāri ieeļļojiet kustīgās daļas.
• Nelaujiet smērvielām nokļūt uz slēdžiem, kilsiksnam, piedziņas skriemeļiem un urbšanas ķīļiem.

BRĪDINĀJUMS:

Vienmēr atvienojiet kontaktdakšu no kontaktligzdas, pirms veicat iestatīšanas darbus.

Lāzera regulēšana (15., 16. att.)

Lāzers (13) veido pavedienu tīkla krustpunktu urbja vidū. Ja lāzera līnijas nekrustojas urbja vidū, tad jānoregulē lāzers. Lāzeru ir iespējams noregulēt, izmantojot regulēšanas skrūves (T).

Iespiediet urbi urbjpatronā (5).

Novietojiet urbjmašīnas galdu (3) pēc iespējas tuvāk urbim. Atskrūvējiet fiksācijas uzgriežņus (W).

Griežot regulēšanas skrūves (T), var noregulēt lāzera līnijas.

Noregulējiet lāzera līnijas tā, lai tās krustotos urbja gala vidū.

Darbvārpstas atvilcējatspēres iestatīšana (9. att.)

Var būt nepieciešams, ka darbvārpstas atvilcējatspēre jāiestata, jo ir izmainījies tās spriegojums, un tādējādi darbvārpsta atvirzās pārāk ātri vai pārāk lēni.

1. Lai iegūtu lielāku darba telpu, nolaidiet darbvirsmu.
2. Strādājiet urbjmašīnas kreisajā pusē.
3. Ievietojiet skrūvgriezi priekšējā apakšējā reivā (L) un noturiet to uz vietas.
4. Noņemiet ārējo uzgriezni (O) ar dakšatslēgu (SW16)
5. Noturot skrūvgriezi joprojām rievā, atskrūvējiet iekšējo uzgriezni (N), līdz ierobs atbrīvojas no rumbas (P).

IEVĒRĪBAI! Atspere ir nospriegota!

1. Uzmanīgi grieziet atsperes vāciņu (M) pretēji pulksteņrādītāja virzienam ar skrūvgriezi, līdz varat rievu iespiest rumbā (P).
2. Nolaidiet darbvārpstu viszemākajā pozīcijā un noturiet atsperes vāciņu (M) pozīcijā. Kad darbvārpsta pārvietojas uz augšu un uz leju tā, kā jūs to vēlaties, atkārtoti pievelciet iekšējo uzgriezni (N).
3. Ja pārāk vaļīgi, atkārtojiet darbības 3-5. Ja pārāk stingri, pretējā secībā.
4. Nostipriniet ārējo uzgriezni (O) pret iekšējo uzgriezni (N) ar dakšatslēgu.

NORĀDĪJUMS! Nesagrieziet pārāk daudz un neierobežojot darbvārpstas kustību!

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā palīgmateriāli.

Dilstošas detaļas*: Oglekļa sukas, V-veida jostas, baterijas, urbji

• Nav noteikti jābūt piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5 - 30°C

Glabājiet elektroinstrumentu oriģinālajā iepakojumā.

Nosedziet elektroinstrumentu, lai to aizsargātu pret putekļiem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

13. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkal ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• lūzuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu marķējumu.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Maiņstrāvas motors:

Tīkla spriegumam jābūt 230-240 V~ - Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru šķērsgriezumam. - Pieslēgšanu un remontu drīkst veikt tikai kvalificēts elektriķis.

Pievienošanas veids X

Ja tiek sabojāts šīs ierīces elektrotīkla pieslēguma vads, tas jānomaina ar īpašu rezerves pieslēguma vadu, kas pieejams pie ražotāja vai tā klientu apkalpošanas dienesta.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• motora dati, uz plāksnītes norādītie dati.

14. Utilizācija un otrreizēja izmantošana

Iepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekustīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem! To utilizāciju regulē Vācijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionārās un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

Līdz trim nolietotām elektroiekārtām atbilstoši iekārtas veidam, kuru malu garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var iesākt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu. - Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Lai veiktu bateriju vai akumulatoru drošu izņemšanu no elektroiekārtas, un saņemtu informāciju par to tipu vai ķīmisko sistēmu, ievērojiet papildu datus lietošanas vai montāžas instrukcijā. Bateriju un akumulatoru īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā. Atdošana ierobežojas ar mājsaimniecībā izmantojamo daudzumu nodošanu. - Nolietotās baterijas var saturēt kaitīgas vielas vai smagos metālus, kas var nodarīt kaitējumu apkārtējai videi un veselībai. Nolietoto bateriju pārstrāde un tajās esošo resursu lietošana veicina šo abu svarīgo vērtību aizsardzību. - Nosvītrotā atkritumu konteinera simbols nozīmē, ka baterijas un akumulatorus nedrīkst utilizēt sadzīves atkritumos. - Ja turklāt zem atkritumu konteinera simbola atrodas zīmes Hg, Cd vai Pb, tas nozīmē:

- Hg: Baterija satur vairāk par 0,0005 % dzīvsudraba - Cd: Baterija satur vairāk par 0,002 % kadmija - Pb: Baterija satur vairāk par 0,004 % svina

• Akumulatorus un baterijas var nodot bez maksas šādās vietās:
• Publiski tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi) - Bateriju un akumulatoru tirdzniecības vietas
• Iekārtu un nolietoto bateriju kopējās apsaimniekošanas sistēmas pieņemšanas atpakaļ vietas - Ražotāja pieņemšanas atpakaļ vieta (ja nav kopējās apsaimniekošanas sistēmas dalībnieks)
• Šie apgalvojumi attiecas tikai uz akumulatoriem un baterijām, kas tiek pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2006/66/EK prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz akumulatoru un bateriju utilizāciju.

15. Ieteikumi traucējumu novēršanai

Traucëjums Problema Novërsana
Pinole atgriežas pärak lëni vai pärak ātri.	Atsperei ir nepareizs spriegojums Noreguëjiet atsperes spriegojumu. Skatiet "Pinoles atgriezes atspere".
Spilpatronu nevar labi nostipri-nat pie ass. Mëginot uzstädft, tã nokrft.	Netirumi, smërviela vai ellà uz spī-lpatronas konusveida iekëëjās vir-smas vai ass konusveida virsmas.	Izmantojoj sadzives tirësanas lidzekli notfriet spīlpatronas un ass konusveïda virsmas, lai uz tãm nebūtu netfru-mu, smërvielas un ellas. Skatiet sada-µ "Spīlpatronas uzstädišana".
Trošnaina darbība	Nepareizs siksnas nospriegojums.	Noregulëjiet siksnas nospriegojumu. Skatiet sadalu "Átruma izvële un sik-snas nospriegošana".
	Sausa ass. leellojiet asi. Skatiet sadalu "Elloša-na".
	Valjigs ass trīsis. Pärbaudiet trës saturöša uzgriežna pievilkumu un pievelciet pëc nepieciešamibas.
	Valjigs motora trīsis.	Pievelciet motora trës iestatijuma skrūvi.
Koka škembas apakëspuse.	Aiz detalças nav atbalsta materiāla.	Izmantojiet atbalsta materiālu. Skatiet sadalu "Galda un detalças novietoša-na".
Detala tiek izrauta no rokām.	Detala nav pareizi atbalstīta vai iespī-lêta.	Atbalstiet vai iespīlëjiet detalü. Skatiet sadalu "Galda un detalças novietoša-na".
Urbja degësana.	Nepareizs ātrums.	Mainiet ātrumu. Skatiet sadalu "Átruma izvële un siksnas nospriegošana".
	No cauruma nenāk skaidas.	Bieži izvelciet urbi, lai nonemtu skai-das.
	Neass urbis.	Uzasiniet urbi.
	Pärak lëna padeve. Nodrošiniet pietiekarni ātru padevi, lai urbis varētu urbt.
Urbis noslīd, caurums nav apalş.	Cietas koka dzíslas vai arī griešanas malu garumi un/vali leŋkis nav vienādi.	Pareizi uzasiniet urbi.
	Saliektis urbis.	Nomainiet urbi.
Urbis iekeeras detală.	Detala sakeras ar urbi vai pärmérīgs padeves spiediens.	Atbalstiet vai iespīlëjiet detalü. Skatiet sadalu "Galda un detalças novietoša-na".
	Nepareizs siksnas nospriegojums. Noregulëjiet siksnas nospriegojumu. Skatiet sadalu "Átruma izvële un sikss-nas nospriegošana".
Pärmérīga urbja kustība vai svårstfibas.	Saliektis urbis.	Izmantojiet taisnu urbi.
	Nodiluši ass gultñi.	Nomainiet gultñus.
	Urbis nav pareizi uzstädīts spīlpatro-nā.	Pareizi uzstädiet urbi. Skatiet sadalu "Urbju uzstädišana".
	Nepareizi uzstädīta spīlpatrona.	Pareizi uzstädiet spīlpatronu. Skatiet sadalu "Spīlpatronas uzstädišana".
