GEBRUIKSAANWIJZING BURGcam BULLET 3040 Burg Wächter

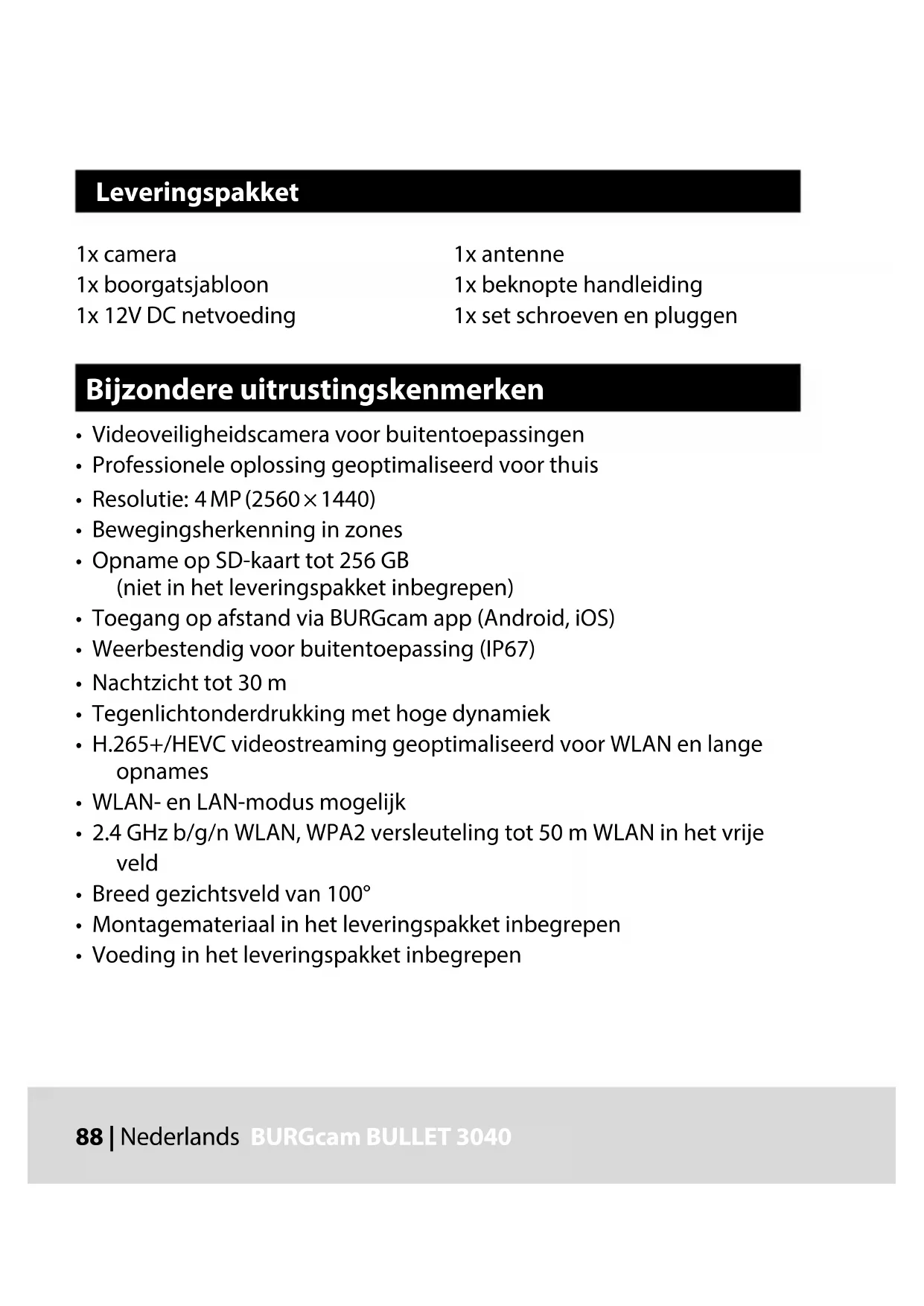

• Videoveiligheidscamera voor buitentoepassingen

• Professionele oplossing geoptimaliseerd voor thuis

• Opname op SD-kaart tot 256 GB (niet in het leveringspakket inbegrepen)

• Toegang op afstand via BURGcam app (Android, iOS)

• Weerbestendig voor buitentoepassing (IP67)

• Tegenlichtonderdrukking met hoge dynamiek

• H.265+/HEVC videostreaming geoptimaliseerd voor WLAN en lange opnames

• WLAN- en LAN-modus mogelijk

• 2.4 GHz b/g/n WLAN, WPA2 versleuteling tot 50 m WLAN in het vrije veld

• Breed gezichtsveld van 100°

• Montagemateriaal in het leveringspakket inbegrepen

• Voeding in het leveringspakket inbegrepen88 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 89 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm Tekening niet schaalgetrouw. Errata en technische wijzigingen voorbehouden. Afmetingen Zijaanzicht Aanzicht achterzijde90 | Nederlands BURGcam BULLET 3040 Aansluitingen, indicaties en bedieningstoetsen Informatie LAN/netwerkkabelaansluiting 12V DC bedrijfsspanning Zonbescherming90 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 91 Aansluitingen, indicaties en bedieningstoetsen92 | Nederlands BURGcam BULLET 3040 Informatie Reset: Houd de toets gedurende ca. 8 seconden ingedrukt tot de lichtindicatie uitgaat om de camera naar de fabrieksinstellingen terug te zetten. Status lichtindicatie: Rood: Booten Groen langzaam knipperend: Booten afgesloten; wachten op WLAN-verbinding Groen snel knipperend: WLAN-verbinding wordt tot stand gebracht Groen: WLAN-verbinding met succes tot stand gebracht; Normale modus Afwisselend rood en groen: Camera-update loopt Rood langzaam knipperend: Netwerkverbinding mislukt of onderbroken Rood snel knipperend: Storing, booten mislukt, alarm of SD- kaartfout Afdekklep MicroSD-kaartsleuf Afdichtingsring (waterdicht) WLAN-antenne Vastzetschroef92 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 93 Installatie Voorbereiding Checklist: 1 Stroomvoorziening op de plaats van installatie mogelijk 2 Bij WLAN-modus: WLAN-signaalsterkte voldoende goed voor videostreaming in hoge kwaliteit. Aanwijzing: evt. is een repeater nodig. 3 Geen stroomvoerende of waterleidingen die bij de montage kunnen worden beschadigd. 4 Gezichtsveld van de camera aan de montageplaats zonder hindernis. Aanwijzing: houd rekening met plantengroei. 5 Bij WLAN-modus: WLAN-wachtwoord ligt klaar 6 5-Ghz-frequentieband van de Dual-Band-router gedeacti- veerd 7 Smartphone met de WLAN SSID verbonden, waarin de camera moet worden geïnstalleerd94 | Nederlands BURGcam BULLET 3040 Montage

• Bij WLAN-modus: controleer eerst met een smartphone/tablet de WLAN-signaalsterkte. Controleer bovendien of u aan de montage- plaats een stroomvoorziening hebt.

• Gebruik de meegeleverde schroeven, pluggen en de boorgatsjab- loon en bevestig de camera op de gewenste plaats (zie schets p. 89). Gebruik de meegeleverde netvoeding om de camera op de bedrijfs- spanning aan te sluiten. De camera heeft ca. 2 minuten nodig tot hij gebruiksklaar is.94 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 95 U hebt 3 installatiemogelijkheden: Via pc en software Optie 1 (p. 96): Installatie via LAN (netwerkkabel) en pc met soft- ware "BURGcong Tool" Via smartphone en BURGcam app Optie 2 (p. 98): Verbinden via WLAN met BURGcam app Optie 3 (p. 100): Verbinden via LAN (netwerkkabel) Voordat u met de installatie begint, installeert en start u de BURGcam app op uw smartphone om de toegang op afstand te kunnen installeren. BURGcam app voor Android BURGcam app voor iOS Verbinden met het netwerk96 | Nederlands BURGcam BULLET 3040 Optie 1 – Installatie via LAN (netwerkkabel) en pc met software "BURGcong Tool" Verbind de camera via netwerkkabel (niet in het leveringspakket) met uw lokale router. Zorg ervoor dat camera en pc/notebook zich in hetzelfde netwerk bevinden. Installeer de BURGcong tool en start de toepassing. De camera is af fabriek met DHCP (automatisch IP-toekenning) geleverd. Als uw netwerk met vaste IP's werkt, wordt de camera met de IP 192.168.1.108 weergegeven. Schakel in dit geval uw pc IP naar hetzelf- de netwerk om. Selecteer het gewenste apparaat en klik op het browsericoon

" (afb. 1) De setupwizard verschijnt en leidt u door het menu. Volg de instructies en geef een veilig wachtwoord voor de administrator account op. Om het apparaat aan de BURGcam app toe te voegen, volgt u de instruc- ties onder "Integreren van de camera in de BURGcam app". BURGcong tool: Hier kunt u downloaden. Als alternatief vindt u de BURGcong tool als down- load op de homepage www.burg.biz96 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 97 Afb. 1 Login Voer de bij de initialisatie ingevoer- de accountgegevens in.98 | Nederlands BURGcam BULLET 3040

1. Druk op "Apparaatmanager" -> "+" -> "Camera" -> "WLAN apparaat" ->

"WLAN verbinding" om een verbinding tussen de camera en de router via WLAN tot stand te brengen (afb. 1).

2. Scan de QR-code van het typeplaatje van het apparaat. Activeer evt.

het smartphonelampje (itsknop rechtsboven) om de QR-code beter te kunnen scannen (afb. 2).

3. Controleer het herkende/ingevoerde serienummer van het apparaat

en druk op "Volgende" (afb. 3).

4. Voer uw WLAN-wachtwoord in en druk op "Volgende".

Aanwijzingen: a. Deactiveer de 5-GHz-frequentieband voor de duur van de installatie. b. Zorg ervoor dat uw smartphone met dezelfde WLAN is verbonden waarin u de camera wilt integreren. c. Uw router moet zodanig zijn gecongureerd dat apparaten binnen het netwerk met elkaar mogen communiceren.

5. De camera wordt nu in uw netwerk geïntegreerd (afb. 4).

De succesvolle uitvoering wordt weergegeven (afb. 5). Het apparaat werd met succes aan het netwerk toegevoegd. Ga op p. 101 verder met "Wachtwoord apparaat toekennen". Optie 2 – Installatie via WLAN met BURGcam app98 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 99 Afb. 1 Afb. 4Afb. 5 Afb. 2Afb. 3100 | Nederlands BURGcam BULLET 3040 Optie 3 – Installatie via LAN (netwerkkabel)

1. Verbind de camera met een LAN-kabel en het netwerk evenals met de

stroomvoorziening. Na het booten van de camera is deze gebruiks- klaar; Ga op p. 101 verder met "Wachtwoord apparaat toekennen".100 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 101

1. Selecteer in het hoofdmenu

2. Druk op + en selecteer "Camera".

als u uw systeem voor de eerste keer installeert. Wachtwoord apparaat toekennen – eerste installatie via smartphone en BURGcam app102 | Nederlands BURGcam BULLET 3040

4. Scan de QR-code van het apparaat en

controleer de invoer.

5. Voer voor de initialisatie van de camera

een individueel wachtwoord voor de admin-account in. Om het wachtwoord van het apparaat evt. te kunnen resetten, moet u aanvullend het mailadres van de administrator invoeren. Druk vervolgens

6. Als u het systeem met de BURG Cloud

P2P verbinding voor de toegang op afstand wilt gebruiken of over automatische updates geïnformeerd wilt worden, activeert u de desbetreende functie en drukt u vervolgens op "Bevestigen". De initialisatie van het apparaat is nu afge- sloten. Bewaar het wachtwoord op een veilige plaats.102 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 103 Integreren van de camera in de BURGcam app Aanwijzing: In de BURGcam app worden de kernfuncties van de camera afgebeeld. Uitgebreidere functies en instellingen worden via de webin- terface van de camera met de pc geïnstalleerd.

1. Selecteer in het hoofdmenu

2. Druk op + en selecteer "Online zoeken"

om apparaten in het lokale netwerk te vinden.

3. Selecteer het apparaat met het desbetref-

fende serienummer uit de lijst en druk op "Apparaat toevoegen".104 | Nederlands BURGcam BULLET 3040

4. Selecteer P2P toegang op afstand als u

van onderweg toegang tot de camera wilt hebben of IP als u vanuit het lokale netwerk toegang tot de camera wilt krijgen.

5. Voer naam van het apparaat en wacht-

woord in en klik op "Live stream starten" om de camera aan de apparaatlijst toe te voegen en het livebeeld te bekijken.

De camera werd met succes in de BURGcam app geïntegreerd.104 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 105 Algemeen Zie erop toe dat de codes en codedragers niet in onbevoegde handen geraken. Bewaar codes en codedragers daarom op een veilige plaats, waar deze uitsluitend voor geautoriseerde personen toegankelijk zijn. Als een code of codedrager verloren gaat, dient u onmiddellijk de codes te wijzigen en een nieuwe codedrager aan te maken. Voor uw eigen veiligheid wordt het volgende dringend aanbevolen:

• Persoonlijke gegevens (bijv. verjaardagen) of andere gegevens die op basis van aanwezige informatie over de gebruiker geraden kunnen worden, mogen niet als wachtwoord worden gebruikt.

• ALLE gebruikerswachtwoorden regelmatig veranderen.

• Alleen DDNS/UPNP activeren als dit absoluut noodzakelijk is, omdat deze protocollen principieel een groot aanvalspotentieel bieden.

• Gebruikersrechten zodanig toekennen dat iedereen de minimaal vereiste rechten krijgt om te kunnen werken zonder systeemrelevante gegevens te kunnen veranderen.

• Bewakingssystemen in eigen netwerken onderbrengen, niet samen met IT-rmagerelateerde netwerken verbinden.

• Verouderde systemen door nieuwe systemen vervangen die aan de moderne IT-veiligheidseisen voldoen.

• Regelmatige controle op systeemupdates.106 | Nederlands BURGcam BULLET 3040 Beschrijving van het cameramenu Als u zich hebt ingelogd, ziet u het livebeeld van de camera alsook de menupunten.

(stream, beeldaanpassing, beeldformaat)

(kalenderfunctie, zoeken van opnames)

(camera, netwerk, gebeurtenis, opslag, systeem, informatie)

Gedetailleerde uitleg over de verschillende menupunten vindt u in de gebruiksershandleiding. Cameratype WLAN IR-bullet-camera voor inpandig en buiten gebruik Sensor 1/3" 4 MP Progressive Scan CMOS Resolutie 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p: 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Technische gegevens106 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 107 Opnamesnelheid 20 fps @ 4 MP, 25 / 30 fps @ 1080 p IR-schijnwerper Tot 30 m bereik* IR blokkeerlter Mechanisch Objectief 2.8 mm F2.0 vast objectief Gezichtshoek Horizontaal: 100° Witafstelling Automatisch WLAN IEEE802.11b / g / n; tot 50 m (vrij veld) LAN (RJ-45) 10 / 100 Base-T Ondersteunde protocollen IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP lter Micro-SD-kaart Max. 256 GB; voor opnames en foto's Installatie Incl. houder voor muur- of plafondmontage Voeding 12 V DC voeding in het leveringspakket inbegrepen. Vermogensopname < 4.8 W Temperatuurbereik -30 °C tot +50 °C108 | Nederlands BURGcam BULLET 3040 Veiligheidsklasse IP67 Afmetingen Ø 70 x 165 mm Gewicht 0.45 kg Extra functies: Tegenlichtcompensatie BLC / HLC / WDR Ruisreductie 3D Privézones 4 Bewegingsherkenningszones 4 Aanwijzingen:

• Het bereik van de IR-straler is sterk afhankelijk van de plaats van gebruik en van de omgeving. Sterk absorberende oppervlakken, zoals bijv. donkere ruwe structuren (bodem, gazon, asfalt) kunnen tot een duidelijke vermindering van het maximale bereik leiden. ** Het bereik van het WLAN-signaal is sterk afhankelijk van de plaats van gebruik. Metalen structuren, wanden enz. beïnvloeden het signaal/de verbinding. Errata en technische wijzigingen voorbehouden. Frequentieband: IEEE 802.11b / g 2400–2483,5 MHz max. zendvermogen: 100 mW IEEE 802.11n 2400–2483,5 MHz max. zendvermogen: 100 mW108 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 109 Meer informatie over de BURGcam producten vindt u in het Duits (DE) en Engels (EN) op onze homepage onder: www.burg.biz a Products a Service & Downloads Uitvoerige gebruikershandleiding Deze beknopte handleiding dient om het apparaat eenvoudig en onge- compliceerd in gebruik te nemen. Verdere uitvoerige uitleg en beschrij- vingen van de verschillende functies vindt u in de gebruikershandleiding die u als pdf-bestand kunt downloaden: www.burg.biz a Service & Downloads a Bedienungsanleitungen a Montageanleitungen a Video-Sicherheit Als alternatief kunt u voor een snelle toegang tot de handleiding deze QR-code inlezen om de handleiding direct op uw smartphone of tablet te ontvangen. Onder deze QR-code vindt u ook meer informatie (FAQ). QR-code voor gebruikershandleiding/overige informatie in het Duits:110 | Nederlands BURGcam BULLET 3040 Algemene veiligheidsinformatie en veiligheidsmaatrege- len Help en support Bij vragen over het product of de installatie ervan kunt u contact opne- men met: [e-mail] Stuur volgende informatie mee zodat we u de best mogelijke service kunnen bieden:

• Bij vragen over de app: rmwareversie/appversie en smartphone en versie-informatie

• Installatie-informatie

• Bij netwerkvragen: instellingen en netwerkopbouw

• Gedetailleerde probleembeschrijving

• Informatie over hoe en wanneer we u kunnen bereiken Voorzichtig Wijzigingen en modicaties die niet uitdrukkelijk door de bevoegde goedkeuringsinstantie zijn geautoriseerd, kunnen tot intrekking van de gebruiksvergunning voor het toestel leiden.110 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 111 Algemene veiligheidsvoorschriften

• Vóór de ingebruikneming van het apparaat moet deze handleiding zorgvuldig worden gelezen en vervolgens als naslagwerk worden bewaard.

• Uit te voeren werkzaamheden aan elektrische installaties mogen alleen door vakpersoneel worden uitgevoerd.

• De installatie van het apparaat mag alleen door gekwaliceerd perso- neel worden uitgevoerd en moet aan de plaatselijke specicaties en voorschriften voldoen.

• Vóór elke reiniging moet het apparaat uitgeschakeld en van de stroomvoorziening worden losgekoppeld. Gebruik een licht vochtige doek om te reinigen.

• Gebruik het apparaat uitsluitend conform het gebruiksdoel.

• Het typeplaatje mag niet worden vervangen.

• Controleer stroomvoerende delen vóór de ingebruikneming op bescha- Aanwijzing i.v.m. de algemene verordening gegevensbescherming Bij het gebruik van videoveiligheidssystemen worden persoonlijke gegevens in geautomatiseerde vorm verzameld, verwerkt en gebruikt. Dergelijke gegevens staan onder de bescherming van de algemene verordening gegevensbescherming, die als EU-verordening direct in Duitsland van toepassing is. Verantwoordelijk voor het gebruik en de verwerking van de gegevens is de exploitant van de installatie. Bij de installatie van de videoveiligheidsinstallatie moeten geschikte technisch-organisatorische maatregelen voor het behouden van de persoonlijkheidsrechten van de betrokkenen worden getroen.112 | Nederlands BURGcam BULLET 3040 digingen. Beschadigde onderdelen moeten worden vervangen.

• Gebruik geen extra apparaten die niet door de fabrikant van het apparaat werden aanbevolen. Deze kunnen de werking van het apparaat beïn- vloeden en in het ergste geval letsel en een elektrische schok tot gevolg hebben of er kan zelfs brand ontstaan.

• Gebruik het apparaat nooit in de omgeving van water of andere vloei- stoen.

• Het apparaat moet op een stevige ondergrond worden gemonteerd.

• Eventueel aan het apparaat aanwezige openingen dienen voor de ontluchting en beschermen het apparaat tegen oververhitting. Deze openingen mogen nooit worden afgedekt of dichtgemaakt.

• Gebruik alleen de aanbevolen bedrijfsvoedingsspanning.

• Als een apparaat een stroomvoorziening met aardingsaansluiting vereist, mag het alleen aan een gekeurd stopcontact worden gebruikt.

• Aansluitkabels moeten tegen aanraking en beschadiging worden beveiligd.

• Bij bedrijfsstoringen of een volledige bedrijfsuitval schakelt u het apparaat uit en koppelt u het los van de voedingsspanning. Probeer nooit om zelf onderhouds- of reparatiewerkzaamheden bij een geopende behuizing uit te voeren.

• Laat onderhouds- en reparatiewerkzaamheden uitsluitend door gekwali- ceerde vakwerkplaatsen uitvoeren.

• Als reserveonderdelen mogen alleen onderdelen worden gebruikt die door de fabrikant zijn goedgekeurd.

• Neem bij het afvoeren van onbruikbare apparaten de geldende wettelijke voorschriften in acht.112 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 113 We wijzen erop, dat dergelijk gemarkeerde elektrische en elektronische installaties inclusief batterijen niet samen met het huisafval verwerkt mogen worden, maar afzonder- lijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad/gemeente naar de inzamelpunten voor batterijen en elektrisch afval. Hierbij verklaart de rma BURG-WÄCHTER KG dat het onderhavige apparaat voldoet aan de richtlijn 2014/53/ EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) en de laagspanningsrichtlijn (2014/35/EU). De volledige tekst van de EU-conformiteitsverklaring kan op het internetadres www.burg.biz worden geraadpleegd.114 | Nederlands BURGcam BULLET 3040 Let erop dat dit product o.a. open source software bevat, die onder de GNU General Public License (GPL) is gelicentieerd. Wij verwijzen naar de licentiebepalingen van de GPL, om een GPL-conform gebruik van de programma’s te waarborgen. De geprinte licentietekst van de GPL V2 is bij dit product gevoegd. De licentietekst van de GPL kan ook van de homepage onder https:/www.burg.biz/service-downloads/ manuals/#Videoueberwachung worden gedownload. U en iedere derde persoon ontvangen op aanvraag de volledige en machinaal leesbare open source broncode van de onder de GPLv2 geli- centieerde software. De broncode kan ofwel als gratis downloadlink ter beschikking worden gesteld of op een geheugenstick (tegen betaling). Dit aanbod is drie jaar geldig nadat we het product hebben verstuurd. GNU GPL licentieaanwijzing114 | Nederlands BURGcam BULLET 3040 BURGcam BULLET 3040 Nederlands | 115 Gelieve uw desbetreende aanvraag te richten aan:

Altenhofer Weg 15 58300 Wetter Deutschland Tel: [phone] Fax: [phone] E-mail: [e-mail] N.B.: Wij bieden geen support of garantie voor de foutvrijheid van de broncode. De broncode vormt slechts een onderdeel van de totale software. Gelieve bij technische vragen over het product de uitvoerige bedie- ningshandleiding te lezen en de FAQ in acht te nemen, die u vindt op de volgende webpagina: www.burg.biz. Mocht u toch nog vragen hebben, dan kunt u zich graag via e-mail tot ons wenden op: camera-service@ burg.biz Colofon Het copyright van de bedieningshandleiding berust uitsluitend bij BURG-WÄCHTER KG. Voor elke vorm van verveelvoudiging, ook op elektronische gegevensdragers, is schriftelijke toestemming van BURG-WÄCHTER KG vereist. Herdruk – ook in uittreksels – is verboden. Alle genoemde rma- en productnamen zijn handelsmer- ken of gedeponeerde handelsmerken of merken van de desbetreende eigenaars. Errata en technische wijzigingen voorbehouden.116 | Italiano BURGcam BULLET 3040 Volume di consegna Caratteristiche speciali dell'attrezzatura 1x Telecamera 1x Modello per foratura 1x Alimentatore 12V DC 1x Antenna 1x Introduzione rapida 1x Set di viti e tasselli
