Produkttype	Udendørs overvågningskamera
Mærke	Burg Wächter
Model	BURGcam BULLET 3040
Opløsning	4 MP (2560 × 1440)
Sensor	1/3" 4 MP Progressive Scan CMOS
Synsvinkel	100° (vandret)
Natvision	Op til 30 m (infrarød)
Beskyttelsesklasse	IP67 (vandtæt og vejrbestandig)
Tilslutninger	LAN (RJ-45), WLAN 2,4 GHz (802.11b/g/n)
Strømforsyning	12 V DC (strømforsyning medfølger)
Strømforbrug	< 4,8 W
Opbevaring	Micro SD-kort op til 256 GB (medfølger ikke)
Vægt	0,45 kg
Dimensioner	∅ 70 × 165 mm
Temperaturområde	-30 °C til +50 °C
Yderligere funktioner	Bevægelsesdetektering (4 zoner), private zoner (4), WDR, 3D DNR, modlys kompensation BLC/HLC/WDR
Montering	Væg- eller loftmontering, monteringssæt medfølger (skruer, rawlplugs, skabelon)
Mobilapp	BURGcam (kompatibel med Android og iOS)
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, apparatet slukket og frakoblet
Sikkerhed	Administratoradgangskode, WPA2-kryptering, regelmæssig firmwareopdatering
Generelle oplysninger	Overholder CE, RoHS, RED-direktiver; GPL-kildekode tilgængelig på forespørgsel

Ofte stillede spørgsmål - BURGcam BULLET 3040 Burg Wächter

Hvordan nulstiller jeg kameraet til fabriksindstillinger?

Hold nulstillingsknappen (A) nede i ca. 8 sekunder, indtil lysindikatoren slukker. Kameraet genstarter med standardindstillinger.

Hvilket SD-kort skal bruges til optagelse?

Brug et micro SD-kort med en maksimal kapacitet på 256 GB. Et klasse 10-kort eller højere anbefales for optimal ydeevne.

Kan dette kamera installeres indendørs?

Ja, det kan bruges indendørs, men det er specielt designet til udendørs brug med beskyttelsesklasse IP67 (støvtæt og vandtæt).

Hvordan tilsluttes kameraet til Wi-Fi-netværket?

Brug appen BURGcam på din smartphone. Følg mulighed 2 i manualen: Tryk på 'Enhedsadministrator' → '+' → 'Kamera' → 'WLAN-enhed' og scan QR-koden på kameraet. Indtast derefter dit Wi-Fi-adgangskode.

Jeg har glemt administratoradgangskoden, hvad gør jeg?

Udfør en hardware-nulstilling ved at holde reset-knappen nede i 8 sekunder. Efter genstart skal du konfigurere kameraet igen via appen og oprette en ny adgangskode.

Hvad er Wi-Fi-rækkevidden?

WLAN-signalets rækkevidde kan nå 50 meter i frit felt. Forhindringer som vægge eller metalstrukturer kan reducere rækkevidden.

Optager kameraet kontinuerligt?

Ja, du kan konfigurere kontinuerlig optagelse på micro SD-kortet. Du kan også indstille bevægelsesdetektering til kun at optage, når der registreres bevægelse.

Hvilken type strømforsyning er nødvendig?

Kameraet fungerer med en 12 V DC-strømforsyning, der medfølger i pakken. Tilslut det til en standard stikkontakt ved hjælp af den medfølgende strømforsyning.

Hvordan opdaterer jeg kameraets firmware?

Opdateringer kan udføres via appen BURGcam eller via kameraets webgrænseflade. Aktiver automatiske opdateringer i indstillingerne for at modtage de nyeste versioner.

Kan jeg få fjernadgang til kameraet fra min smartphone?

Ja, når installationen er fuldført, aktiver P2P BURG Cloud-forbindelsen i appen. Du kan derefter se live-feed og optagelser, uanset hvor du er.

BRUGSANVISNING BURGcam BULLET 3040 Burg Wächter

1 x sæt skruer og dyvler

Specielle udstyrsfunktioner

• Videoovervägningskamera udendørs
  • Professionel løsning optimeret til hjemmet
• Opløsning: 4 MP (2560 × 1440)
• Bevægelsesgenkendelse i zoner
• Optagelse på SD-kort op til 256GB (medfølger ikke)
• Fjernadgang via BURGcam app (Android, iOS)
• Vejrbestandig udendørs (IP67)
• Nattesyn op til 30 m
• Modlyskompensation med høj dynamik
• H.265+/HEVC-videostreaming optimeret til WiFi og langtidsoptagelser
• Mulighed for WiFi- eller LAN-drift
• 2,4 GHz b/g/n WiFi, WPA2-kryptering op til 50 m WiFi i åbent område
• Vidvinkel 100° synsfelt
• Monteringsmateriale inkluderet i leveringen
• Strømforsyning inkluderet i leveringen

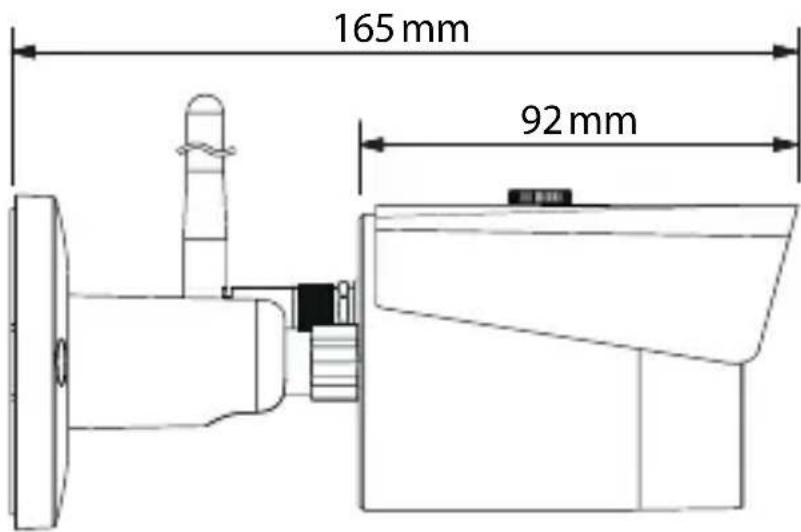

Dimensioner

Set fra siden

165 mm 92 mm

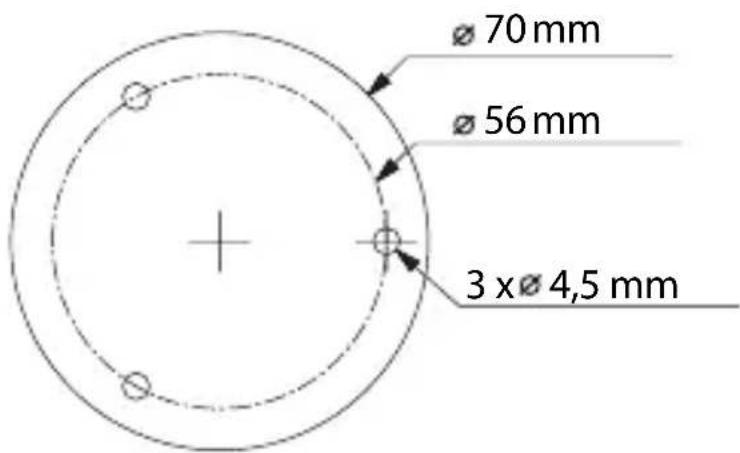

Set bagfra

Ø 70 mm Ø 56 mm 3 x Ø 4,5 mm

Med forbehold for fejl og tekniske ændringer.

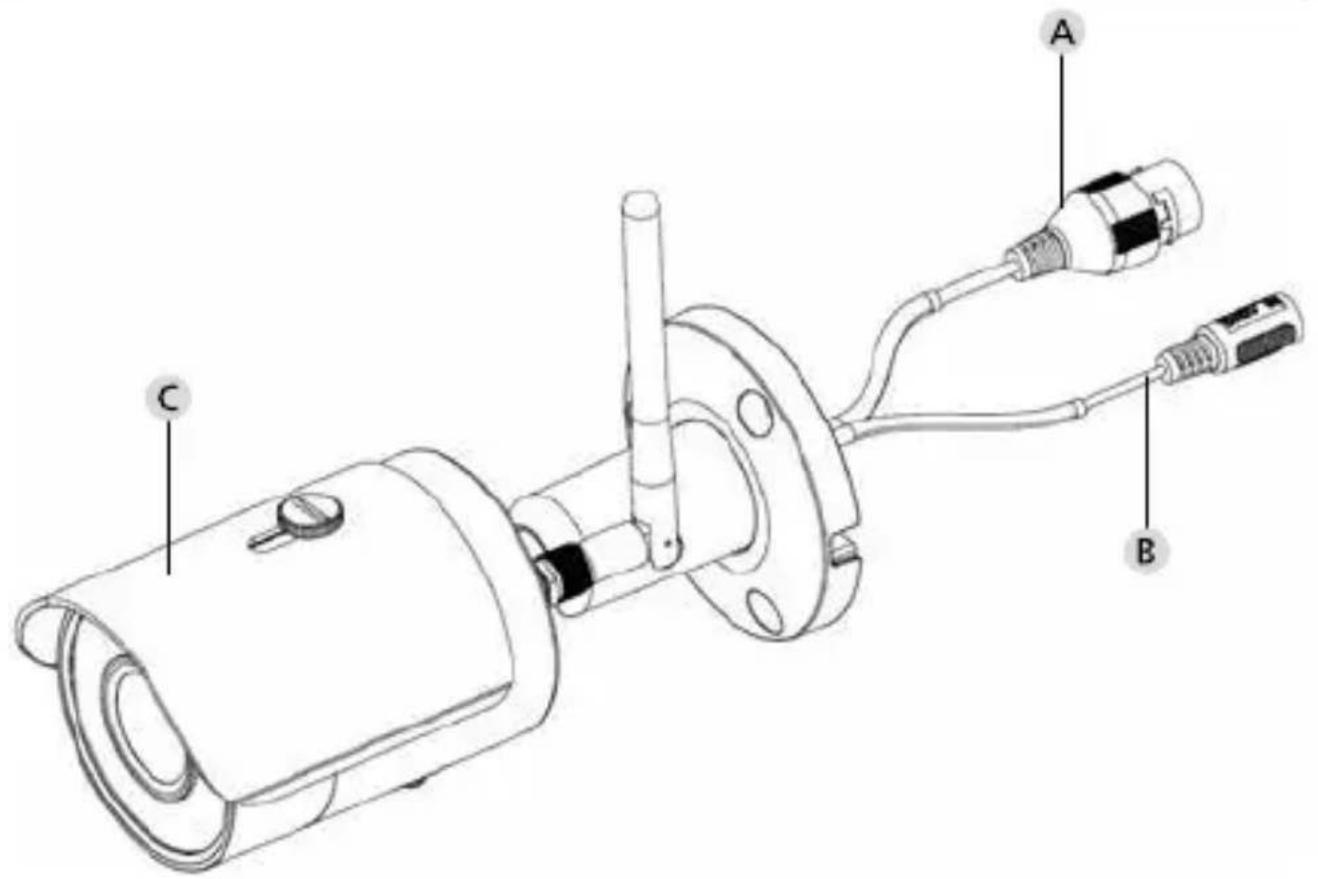

Tilslutninger, visninger og betjeningsknapper

A LAN / netværkskabeltilslutning
B Driftsspænding 12V DC
C Solbeskyttelse

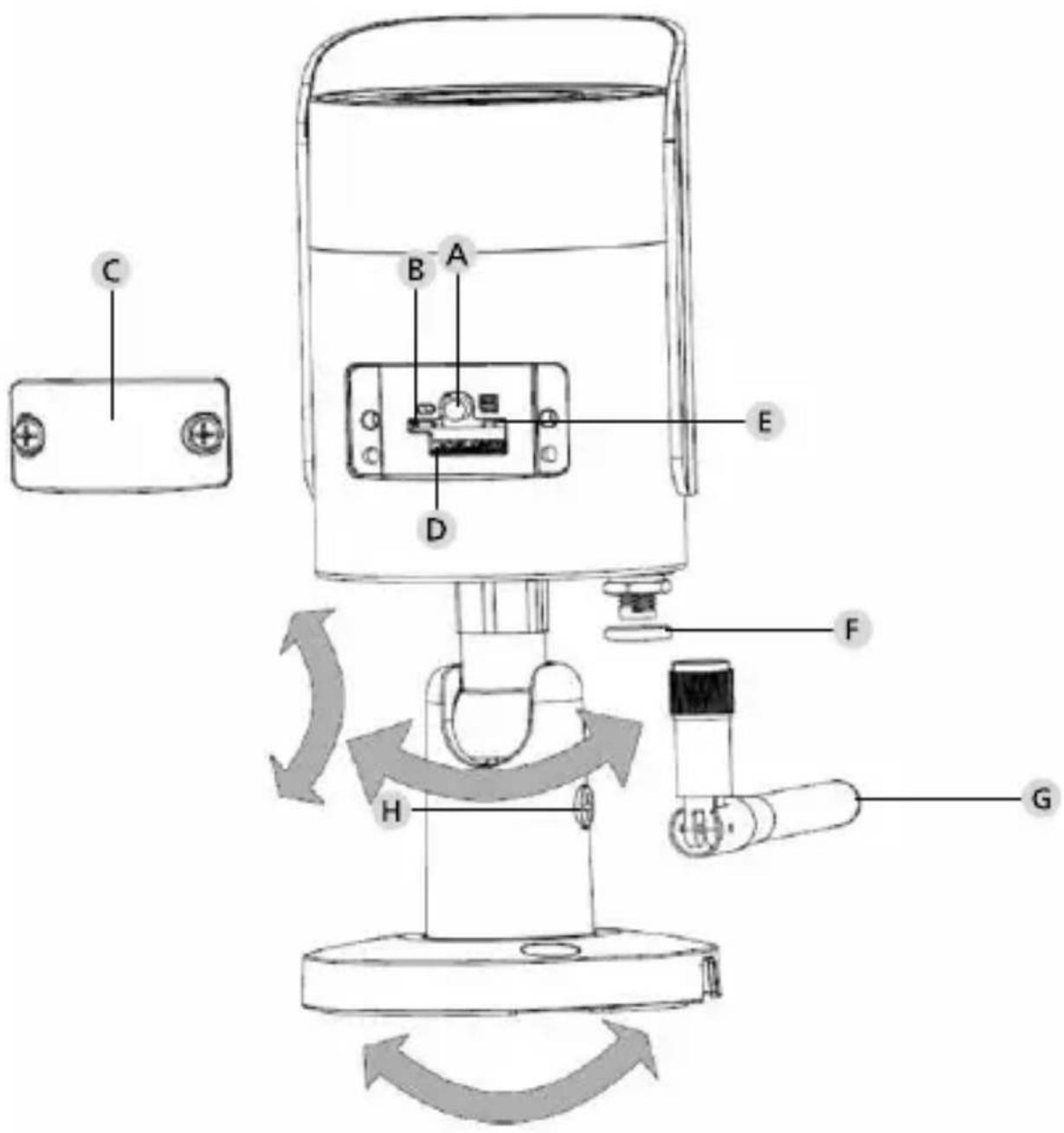

Tilslutninger, visninger og betjeningsknapper

Blinker grønt hurtigt WiFi-forbindelse oprettes

Grøn:WiFi-forbindelseoprettet;

normaldrift

Skiftevis rød og grøn: Kamera Update aktiv

Blinker rødt langsomt: Oprettelse af netværksforbindelse mislykket eller afbrudt

Blinker rødt hurtigt: Fejl, opstartsfejl, alarm eller SD-kortfejl

C Dækklap

D MicroSD-kortslot

F Tætningsring (vandtæt)

G WiFi antenne

H Låseskrue

Installation

Forberedelse

Tjekliste:

1 Strømforsyning på installationsstedet
2 Ved WiFi-drift: WiFi-signal, der er kraftigt nok til videostreaming i høj kvalitet.	□
Bemærk: Evt. nødvendigt med en repeater.
3 Ingen strømførende ledninger eller vandledninger, som kan blive beskadiget i forbindelse med monteringen
4 Kameraets synsfelt på monteringsstedet må ikke være blokeret. Bemærk: Tag højde for plantevækst.
5 Ved WiFi-drift: WiFi-adgangskode ved hånden
6 5 GHz-frekvensbåndet på dual-band-routeren deaktiveret
7 Smartphone skal være tilsluttet den WiFi SSID, som kamera-et skal oprettes til

Montering

• Ved WiFi-drift: Kontroller først WiFi-signalets styrke vha. en smartphone/ tablet. Kontroller også, om du har strømforsyning på monteringsstedet
• Brug de medfølgende skruer, dyvler og borehulskabelonen, og fastgør kamerahuset på det ønskede sted (se tegning side 9). Brug den medfølgende strømforsyning til at tilslutte kameraet til driftsspændingen. Kameraet er 2 minutter om at blive klar.

Oprettelse af netværksforbindelse

Der er 3 mulige installationsmetoder at vælge imellem:

Via PC og software

Mulighed 1 (s. 12): Opsætning via LAN (netværkskabel) og pc med software "BURGconfig Tool"

Mulighed 2 (s. 14): Opret forbindelse via WiFi med BURGcam-appen

Mulighed 3 (s. 16): Opret forbindelse via LAN (netværkskabel)

Inden du påbegynder opsætningen, skal du installere og starte BURG-cam-appen på din smartphone for at konfigurere fjernadgangen.

Mulighed 1 – Opsætning via LAN (netværkskabel) og pc med softwaren "BURGconfig Tool"

Opret forbindelse til kameraet vha. netværkskabel (medfølger ikke) via din lokale router. Sørg for, at kameraet og pc'en/ den bærbare computer er tilsluttet samme netværk. Installer BURGconfig Tool, og start applikationen. Kameraet leveres fra fabrikken med DHCP (automatisk IP-tildeling).

Hvis dit netværk bruger faste IP-adresser, vises kameraet med IP-adresse 192.168.1.108. I dette tilfælde skal du indstille din pc's IP-adresse til det samme netværk.

Vælg den ønskede enhed, og klik på browserikonet „e“ (fig. 1)

Installationsguiden vises og guider dig gennem menuen. Følg instruktionerne og opret en sikker adgangskode til administratorkontoen.

For at tilføje enheden til BURGcam-appen skal du følge instruktionerne under "Integrering af kameraet i BURGcam appen".

Alternativt kan du finde BURGconfig Tool som download på hjemmesiden www.burg.biz

11 Geräte gefunden Alo SNC SD DVR MVR Sonstige PV4 Nr. Typ Modell IP MAC Version Ausführen 1 IPC SNC-311PSMF 192.168.178.9 00:1e:44:08:72:53 2.4298.0 ✓ ✓ ✓ ✓ 2 IPC SNC-841DCBAs 192.168.178.138 00:1e:44:08:46:00 2.622.66BW000.0.R ✓ ✓ ✓ ✓ 3 IPC SNC-441RDA 192.168.178.142 00:1e:44:08:42:38 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 4 IPC SNC-841DBAs 192.168.178.118 00:1e:44:08:e6:4s 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 5 NVR SNVR-31642s 192.168.178.139 00:1e:44:08:d6:2d 3.215.66BW003.0 ✓ ✓ ✓ ✓ 6 ISO SNC-241RDA 192.168.178.149 00:1e:44:08:72:53 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 7 IPC SURGcamDCME 192.168.178.123 00:1e:44:08:42:37 2.499.1.3 ✓ ✓ ✓ ✓ 8 ISO SNC-241RDA 192.168.178.141 e0.59.86:25:16:a2 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 9 ISO SURGcam-20CM 192.168.178.127 00:1e:44:08:57:45 2.699.BW01.0.R ✓ ✓ ✓ ✓ IP Serie ✗ Oerste wurden ausgewicht Hinaufgen Exit

Fig. 1

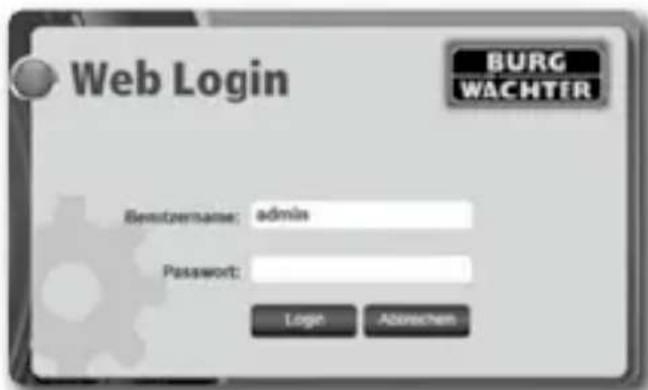

Login

Indtast de kontooplysninger, du indtastede under initialiseringen.

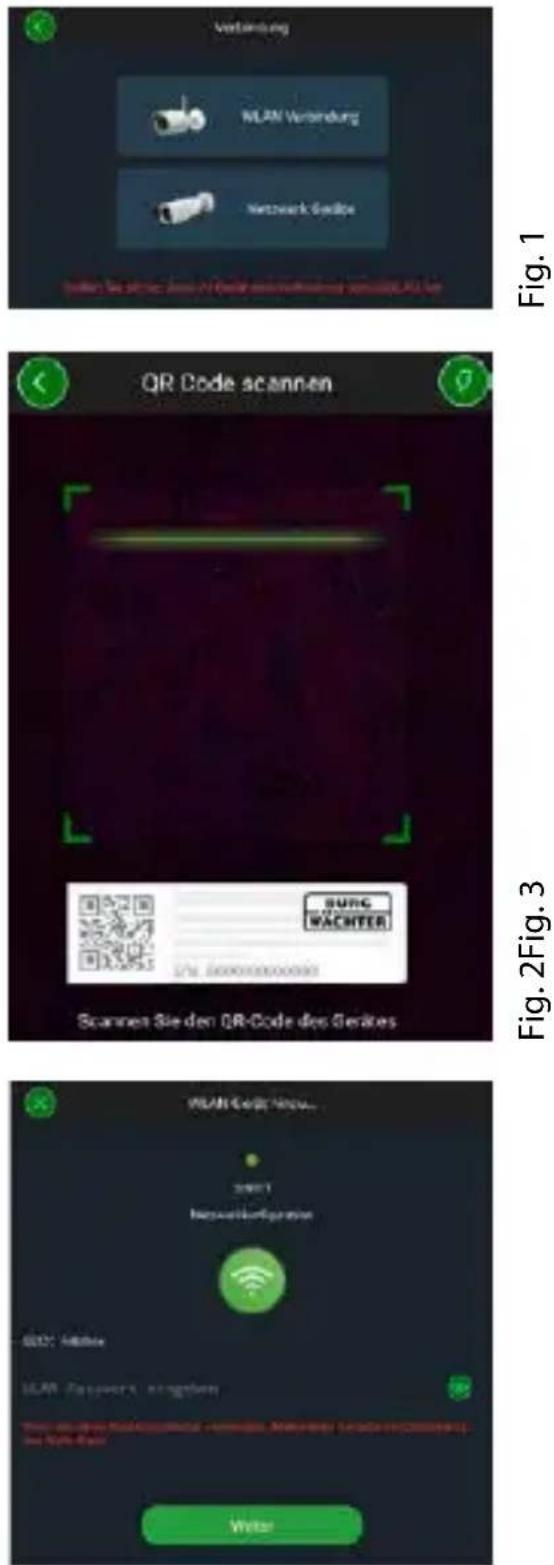

Mulighed 2 – Opsætning via WiFi med BURGcam app

1. Tryk på "Administrer enhed" -> "+" -> "Kamera" -> "WiFi-enhed" -> "WiFi-forbindelse" for at oprette forbindelse mellem kameraet og routeren via WiFi (fig. 1).
2. Scan QR-koden på enhedens typeskilt. Aktiver evt. lyset på din smartphone (flash-knap øverst til højre) for lettere at kunne scanne QR-koden (fig. 2).
3. Kontroller enhedens genkendte/ indtastede serienummer, og tryk på "Næste" (fig. 3).
4. Indtast din WiFi-adgangskode, og tryk på "Næste".

Bemærk følgende:

a. Deaktiver 5 GHz-frekvensbåndet, mens opsætningen kører.
b. Sørg for, at din smartphone er tilsluttet den samme WiFi-forbindelse som den, du vil integrere kameraet til.
c. Din router skal være konfigureret på en sådan måde, at enheder inden for netværket har lov til at kommunikere med hinanden.

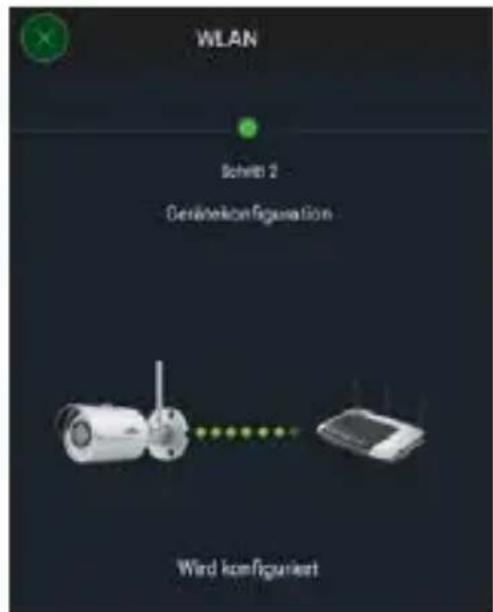

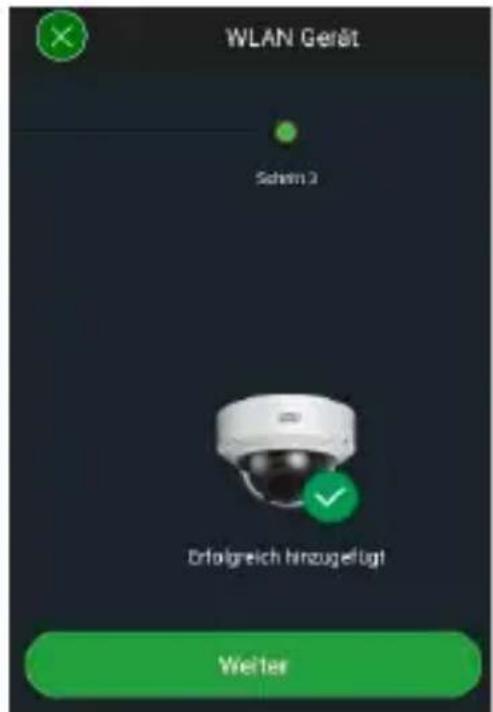

1. Kameraet integreres nu i dit netværk (fig. 4). Den gennemførte udførelse vises (fig. 5).

Enheden er nu føjet til netværket.

Fortsæt på side 297 med "Oprettelse af adgangskode til enhed"

WLAN Schritt 2 Deränkelkonfiguration Wind konfiguriert

Fig. 4Fig. 5

Mulighed 3 – Opsætning via LAN (netværkskabel)

1. Tilslut kameraet ved hjælp af et LAN-kabel og netværket samt spændingsforsyningen. Efter opstart af kameraet er det klar til brug.

Fortsæt på side 297 med "Oprettelse af adgangskode til enhed"

Oprettelse af adgangskode til enhed – første opsætning via smartphone og BURGcam app

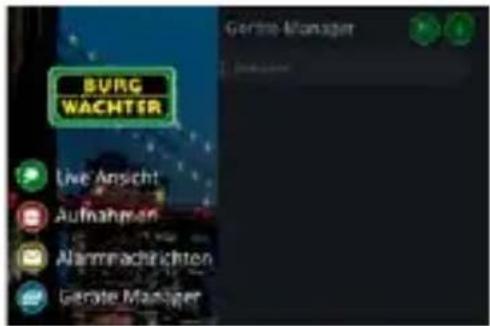

1. Vælg "Administrer enhed" i hovedmenuen.
2. Tryk på +, og vælg "Kamera".
3. Vælg „Enhedsinitialisering“, første gang du konfigurerer dit system.

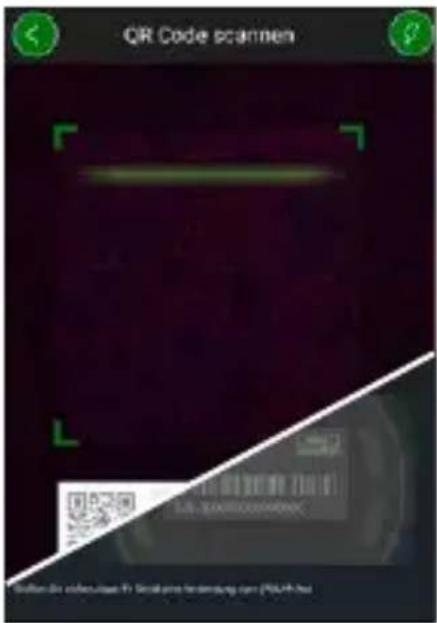

1. Scan enhedens QR-kode og tjek indtastningen.
2. Indtast en individuel adgangskode til administratorkontoen for at initialisere kameraet. For om nødvendigt at kunne nulstille enhedens adgangskode, skal du også indtaste administratorens mailadresse. Tryk derefter på "Bekræft".
3. Hvis du vil bruge systemet med BURG Cloud P2P-forbindelsen til fjernadgangen eller ønsker at blive informeret om automatiske opdateringer, skal du aktivere den tilsvarende funktion og derefter trykke på "Bekræft".

Enhedsinitialiseringen er nu afsluttet. Opbevar adgangskoden et sikkert sted.

QR Code scannen S.D. EXERCISENANC

Bemærk: I BURGcam appen vises kameraets kernefunktioner. Mere omfattende funktioner og indstillinger, konfigureres via kameraets webgrænseflade med pc'en.

1. Vælg "Administrer enhed" i hovedmenuen.
2. Tryk på + og vælg "Onlinesøgning" for at finde enheder i det lokale netværk.
3. Vælg enheden med det pågældende serienummer fra listen, og tryk på "Tilføj enhed".

1. Vælg P2P fjernadgang, hvis du vil have adgang til kameraet, når du ikke er hjemme, eller IP, hvis du vil have adgang til kameraet fra det lokale netværk.
2. Indtast navnet på enheden og adgangskoden, og klik på "Start Live Stream" for at føje kameraet til listen over enheder og se livebilledet.

Kameraet er nu integreret i BURGcam appen.

Generelle oplysninger

Sørg for, at koderne og kodebærerene ikke kommer i de forkerte hænder. Du bør derfor opbevare koder og kodebærere på et sikkert sted, så de kun er tilgængelige for autoriserede personer. Hvis en kode eller kodebærer går tabt, skal du straks ændre koden og oprette en ny kodebærer.

• Personlige oplysninger (f.eks. fødselsdage) eller andre oplysninger, som kan gættes ud fra brugerens identitet, må ikke benyttes som adgangskode.
• Skift ALLE brugeradgangskoder med ujævne mellemrum.
• Aktiver kun DDNS/UPNP, hvis det er strengt nødvendigt, da denne protokol som udgangspunkt udgør en stor angrebsflade for hackere.
• Tildel brugerrettighederne på en måde, så alle får de rettigheder, der som minimum kræves for at kunne arbejde, uden at være i stand til at ændre systemrelevante data.
• Gem overvågningssystemer i dine egne netværk eksternt, knyt dem ikke til it-virksomhedsrelevante netværk.
• Udskift forældede systemer med nye systemer, der opfylder de aktuelle it-sikkerhedskrav.
• Regelmæssig kontrol af systemopdateringer.

Beskrivelse af kameramenuen

Når du er logget ind, kan du se livebilledet fra kameraet samt menupunkterne.

1.LIVE

(Stream, billedjustering, billedformat)

2.GENGIVELSE

(Kalenderfunktion, søgning efter optagelser)

3.INDSTILLINGER

(Kamera, netværk, hændelse, lagring, system, information)

4. LOGOUT

Du finder detaljerede forklaringer vedr. de enkelte menupunkter i brugermanualen.

Tekniske specifikationer

Kameratype WiFi IR-bullet-kamera til indendørs og udendørsbrug
Sensor 1/3" 4 MP Progressive Scan CMOS
Opløsning 4 MP: 2560 x 1440
	1080 p: 1920 x 1080 (= Full HD)
	720 p: 1280 x 720
	D1: 704 x 576 / 704 x 480
	CIF: 352 x 288 / 352 x 240
Billedhastighed	20 fps @ 4 MP, 25/30 fps @ 1080 p
IR-projektør Op til 30 m rækkevidde*
IR lukkefilter Mekanisk
Objektiv 2.8 mm F 2.0 fast objektiv
Blikvinkel Horisontal: 100°
Hvidbalance Automatisk
WiFi	IEEE802.11b/g/n; op til 50 m (åbent område)
LAN (RJ-45) 10/100 Base-T
Understøttede protokoller	IPv4/IPv6, HTTP, HTTPS,TCP/IP,UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP Filter
Micro SD-kort maks. 256 GB; til optagelser og snapshots
Installation	Inkl. beslag til montering på væg eller i loft
Spændingsforsyning	12V DC strømforsyning inkluderet i leveringen.
Effektforbrug	< 4.8W
Temperaturområde	-30°C til +50°C
Beskyttelsesklasse IP67
Dimensioner ∅ 70 x 165 mm
Vægt 0,45 kg

Ekstrafunktioner:

Modlyskompensation BLC/HLC/WDR
Støjreduktion 3D
Privatzoner 4
Bevægelsesgenkendelseszoner 4

Bemærk følgende:

* IR-projektørens rækkevidde afhænger meget af anvendelsesstedet og omgivelserne. Stærkt absorberende flader, f.eks. flader med mørke, grove strukturer (jord, græsplæner, asfalt) kan medføre en markant reducering af den maksimale rækkevidde.
** WiFi-signalets rækkevide afhænger meget af anvendelsesstedet. Metalflader, vægge osv. påvirker signalet/ forbindelsen.

Med forbehold for fejl og tekniske ændringer.

Frekvensbånd:

IEEE 802.11b / g 2400–2483,5 MHz maks. sendeydelse: 100 mW IEEE 802.11n 2400–2483,5 MHz maks. sendeydelse: 100 mW

Detaljeret brugermanual

Denne hurtigguide er beregnet til nem og hurtig ibrugtagning af kameraet. Du finder mere detaljerede forklaringer og beskrivelser af de enkelte funktioner i brugermanualen, som du kan downloade som PDF-fil:

Alternativt kan du scanne denne QR-kode for hurtig adgang til manualen og modtage manualen direkte på din smartphone eller tablet. Få også yderligere information ved at scanne QR-koden (FAQ).

QR-kode til betjeningsvejledning / yderligere information på tysk:

Yderligere oplysninger til BURGcam- produkterne finder du på tysk (DE) og engelsk (EN) på vores hjemmeside nedenfor:

Generelle sikkerhedsoplysninger og forholdsregler

Hjælp og support

Hvis du har spørgsmål til produktet eller dets opsætning, bedes du kontakte: [e-mail]

Send os venligst følgende oplysninger, så vi kan tilbyde dig den bedst mulige service:

• Kamerabetegnelse
• Spørgsmål vedr. appen: Firmwareversion / app-version og smartphone- og versionoplysninger
  • Installationsinformationer
• Spørgsmål vedr. netværk: Indstillinger og netværksstruktur
  • Detaljeret problembeskrivelse
• Oplysninger om, hvordan og hvornår, vi kan kontakte dig

Bemærk!

Ændringer og modifikationer, som ikke udtrykkeligt er blevet godkendt af den ansvarlige godkendelsesmyndighed, kan medføre, at man får frataget sin godkendelse til at bruge enheden.

Information vedr. databeskyttelsesforordningen

Ved brug af videosikkerhedssystemer, indsamles, behandles og bruges personlige data automatisk. Sådanne data er beskyttet af GDPR, som er en EU-forordning, der finder direkte anvendelse

i Danmark. Operatøren af systemet er ansvarlig for driften og behandlingen af dataene. I forbindelse med installation af videosikkerhedssystemet skal der træffes passende tekniske og

organisatoriske foranstaltninger for at beskytte de berørte personers rettigheder.

Generelle sikkerhedsoplysninger

• Før enheden tages i brug, skal denne manual læses omhyggeligt og derefter opbevares som reference.
• Al arbejde på elektriske systemer må kun udføres af kvalificerede fagfolk.
• Installationen af enheden må kun udføres af kvalificerede fagfolk og skal være i overensstemmelse med de lokale specifikationer og regler.
• Før hver rengøring skal enheden være slukket og frakoblet driftsspændingen. Brug en let fugtig klud til rengøringen.
• Brug kun enheden til det tilsigtede formål.
• Typeskiltet må ikke udskiftes.
• Kontroller spændingsførende dele for skader inden ibrugtagning. Beskadigede dele skal udskiftes.
• Brug ikke ekstraudstyr, der ikke er anbefalet af producenten af enheden. Sådant udstyr kan påvirke enhedens funktionalitet og i værste fald føre til personskade og elektrisk stød eller endda udløse brand.
• Brug aldrig enheden i nærheden af vand eller andre væsker.

• Enheden skal installeres på en bæredygtig overflade.

• Eventuelle åbninger på enheden bruges til ventilation og beskytter enheden mod overophedning. Disse åbninger må aldrig tildækkes eller blokeres.

• Brug kun den anbefalede driftsspændingsforsyning.
• Hvis enheden kræver strømforsyning med jordforbindelse, må den kun betjenes fra en godkendt stikkontakt.
• Tilslutningskabler skal beskyttes mod berøring og beskadigelse.
• I tilfælde af funktionsfejl eller komplet systemsvigt skal enheden slukkes og frakobles forsyningsspændingen. Forsøg aldrig selv at åbne kameraet for at udføre vedligeholdelse eller reparation.
• Overlad altid vedligeholdelse og reparation af kameraet til kvalificerede specialværksteder.
• Kun reservedele, der er godkendt af producenten, må bruges som reservedele.
• Ved bortskaffelse af brugte enheder skal de gældende lovbestemmelser overholdes.

CE

Vi gør opmærksom på, at affald af elektrisk og elektronisk udstyr og batterier ikke må bortskaffes sammen med almindeligt husholdningsaffald, men skal sorteres og afleveres separat. Spørg den ansvarlige myndighed i din by/din kommune, hvor der kan afleveres batterier og elektronisk affald.

Hermed erklærer BURG-WÄCHTER KG, at denne enhed opfylder kravene i direktiv 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) og lavspændingsdirektivet (2014/35/EU).

Hele teksten til EU-overensstemmelseserklæringen findes på internetadressen www.burg.biz.

GNU GPL licensoplysning

Bemærk, at dette produkt bl.a. indeholder Open Source Software, der er licenseret under GNU General Public License (GPL).

Vi henviser til GPL's licensbestemmelser for at sikre en GPL-konform brug af programmerne.

Den printede licenstekst for GPL V2 er vedlagt produktet.

Licensteksten til GPL kan også downloades fra hjemmesiden på

På forespørgsel vil du og enhver tredjemand modtage den fuldstændige og maskinlæsbare open source kildekode for den under GPLv2 licenserede software. Kildekoden kan enten gøres tilgængelig som et gratis downloadlink eller på en USB-stik (mod betaling). Dette tilbud er gyldigt i tre år efter vi har leveret produktet.

Du bedes sende din forespørgsel til:

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Deutschland

Tlf.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bemærk venligst, at vi ikke kan yde nogen support eller garanti for, at kildekoden er fejlfri. Kildekoden udgør blot en del af den samlede software. Hvis du har tekniske spørgsmål vedr. produktet, bedes du læse den detaljerede betjeningsvejledning og FAQ, som du kan finde på følgende hjemmeside: www.burg.biz. Hvis du stadig har spørgsmål, er du velkommen til at kontakte os via e-mail på: [e-mail]

Kolofon

Copyright for denne betjeningsvejledning er udelukkende hos BURG-WÄCHTER KG. Enhver mangfoldiggørelse, også på elektroniske databærere, kræver BURG-WÄCHTER KG's skriftlige samtykke. Genoptryk – også i uddrag – er forbudt. Alle nævnte firma- og produktnavne er de pågældende indehaveres varemærkesymboler eller registrerede varemærkesymboler/varemærker.

Med forbehold for fejl og tekniske ændringer.

Toimituksen sisältö

1 kamera

1 porausmalli

Valg 1 (s. 348): Oppsett via LAN (nettverkskabel) og PC med programvare «BURGconfig Tool»

Med smarttelefon og BURGcam-app

Valg 2 (s. 350): Koble til via WLAN med BURGcam-app Valg 3 (s. 352): Koble til med LAN (nettverkskabel)

Velg ønsket enhet og klikk på nettleserikonet « e » (fig. 1)

Forviss deg om at ikke koden faller i uvedkommende hender.

Hvis du har logget inn, vil du se live-bildet fra kameraet og menyelementene.

1.LIVE

(stream, bildejustering, bildeformat)

2.AVSPILLING
