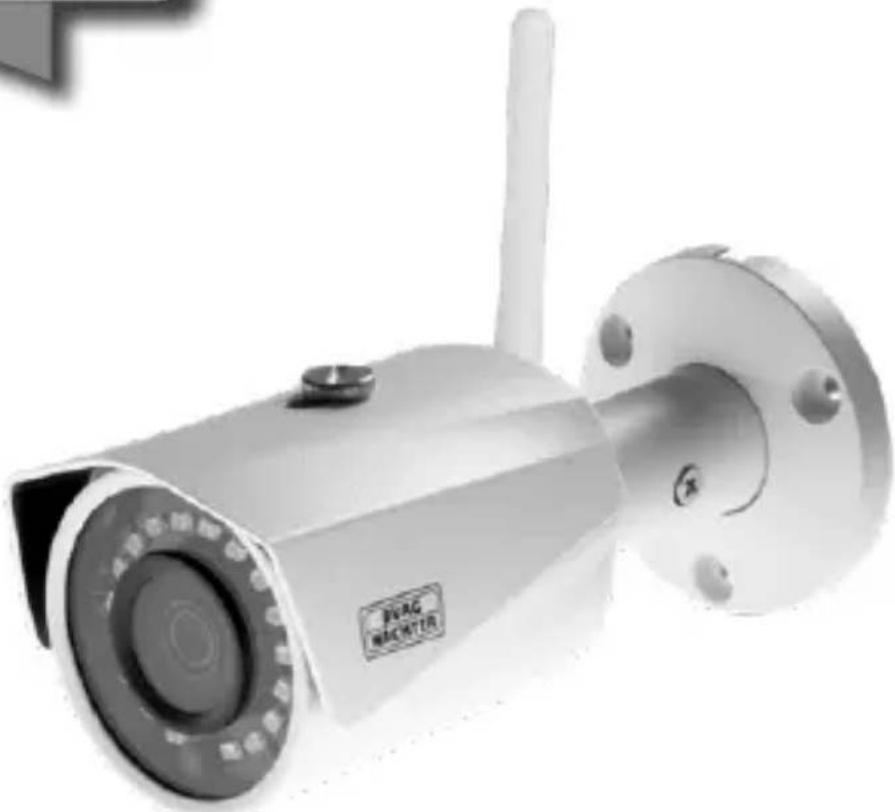

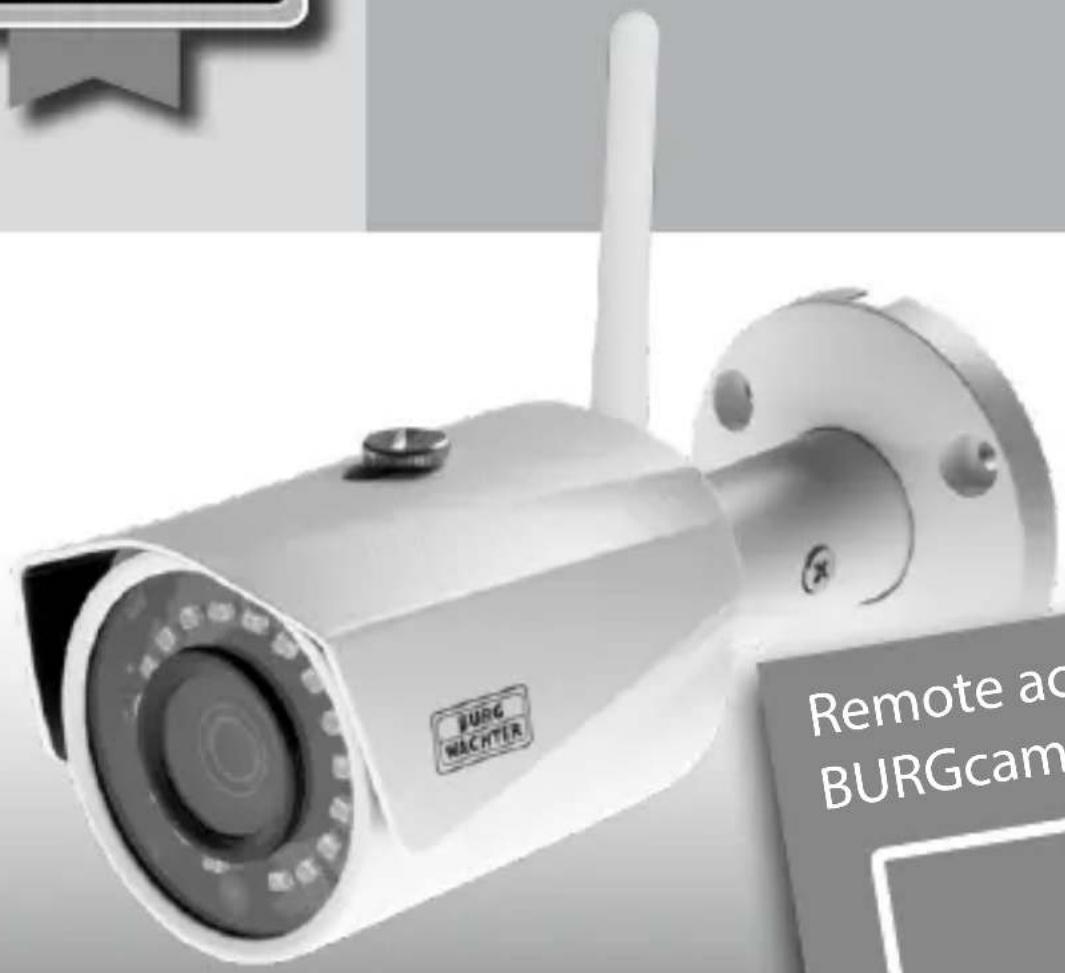

BEDIENUNGSANLEITUNG BURGcam BULLET 3040 Burg Wächter

• Videosicherheitskamera für den Außenbereich

• Professionelle Lösung optimiert für den Heimbereich

• Auösung: 4 MP (2560 × 1440)

• Bewegungserkennung in Zonen

• Aufnahme auf SD-Karte bis 256GB (nicht im Lieferumfang enthalten)

• Fernzugri über BURGcam App (Android, iOS)

• Wetterfest für den Außenbereich (IP67)

• Gegenlichtunterdrückung mit hoher Dynamik

• H.265+/HEVC Videostreaming optimiert für WLAN und Langzeitaufnahmen

• WLAN- und LAN-Betrieb möglich

• 2.4 GHz b/g/n WLAN, WPA2 Verschlüsselung bis zu 50 m WLAN im Freifeld

• Weitwinkeliges 100° Sichtfeld

• Montagematerial im Lieferumfang enthalten

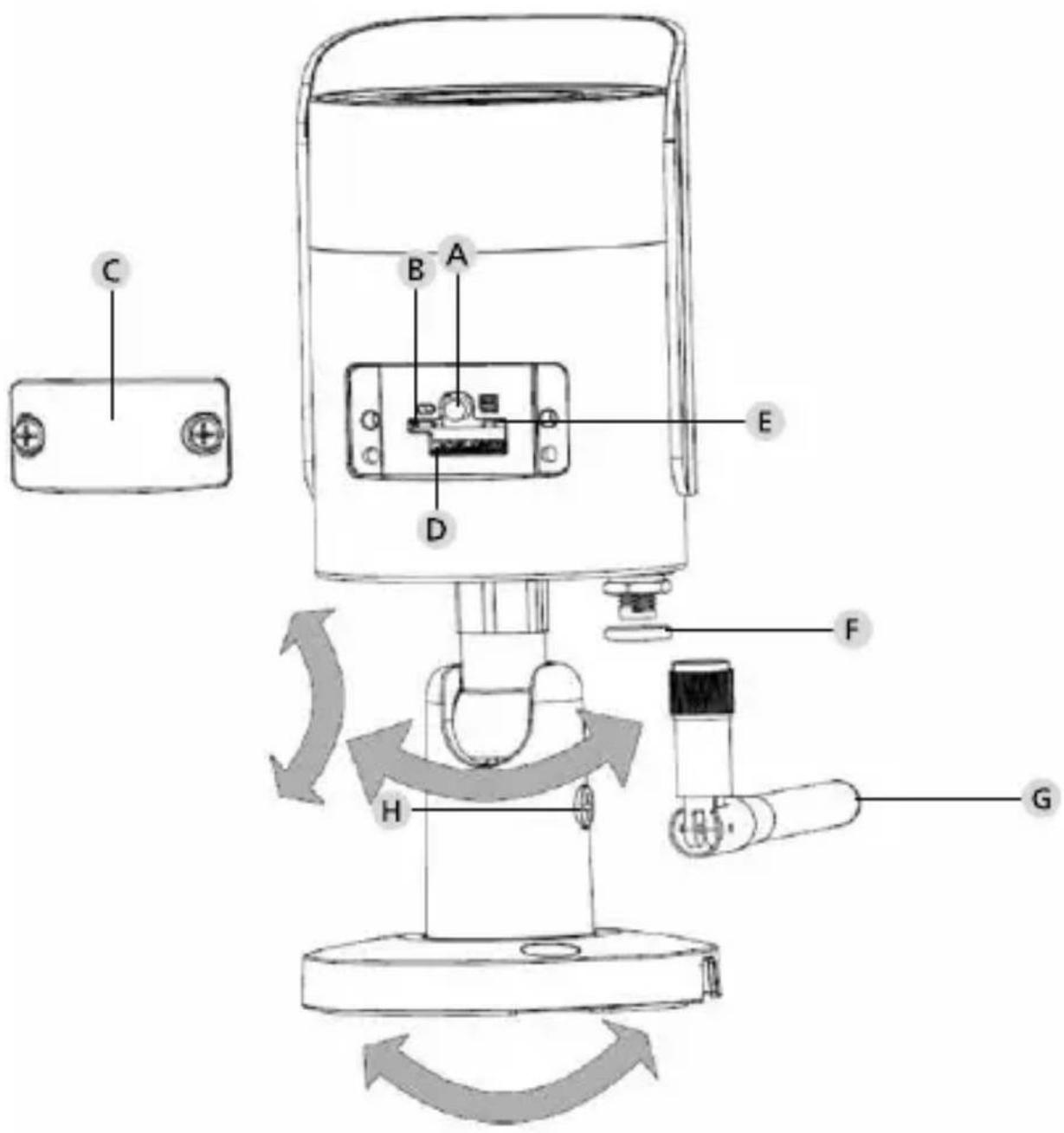

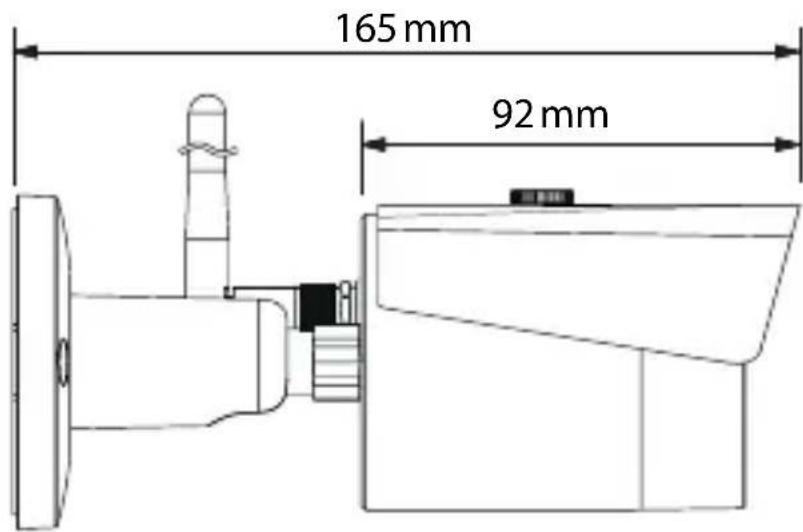

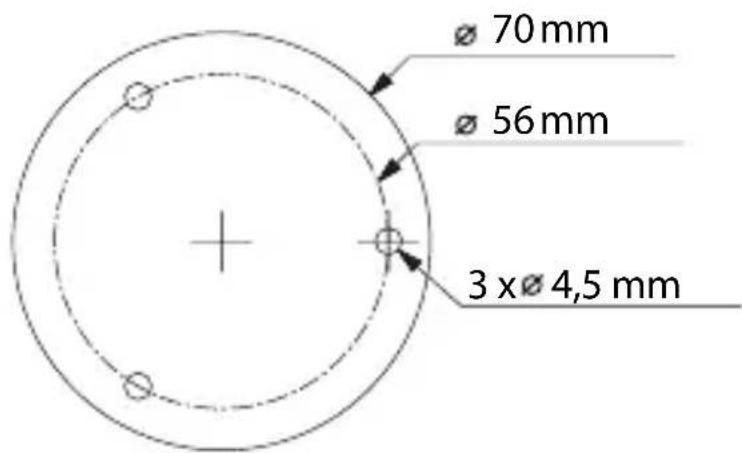

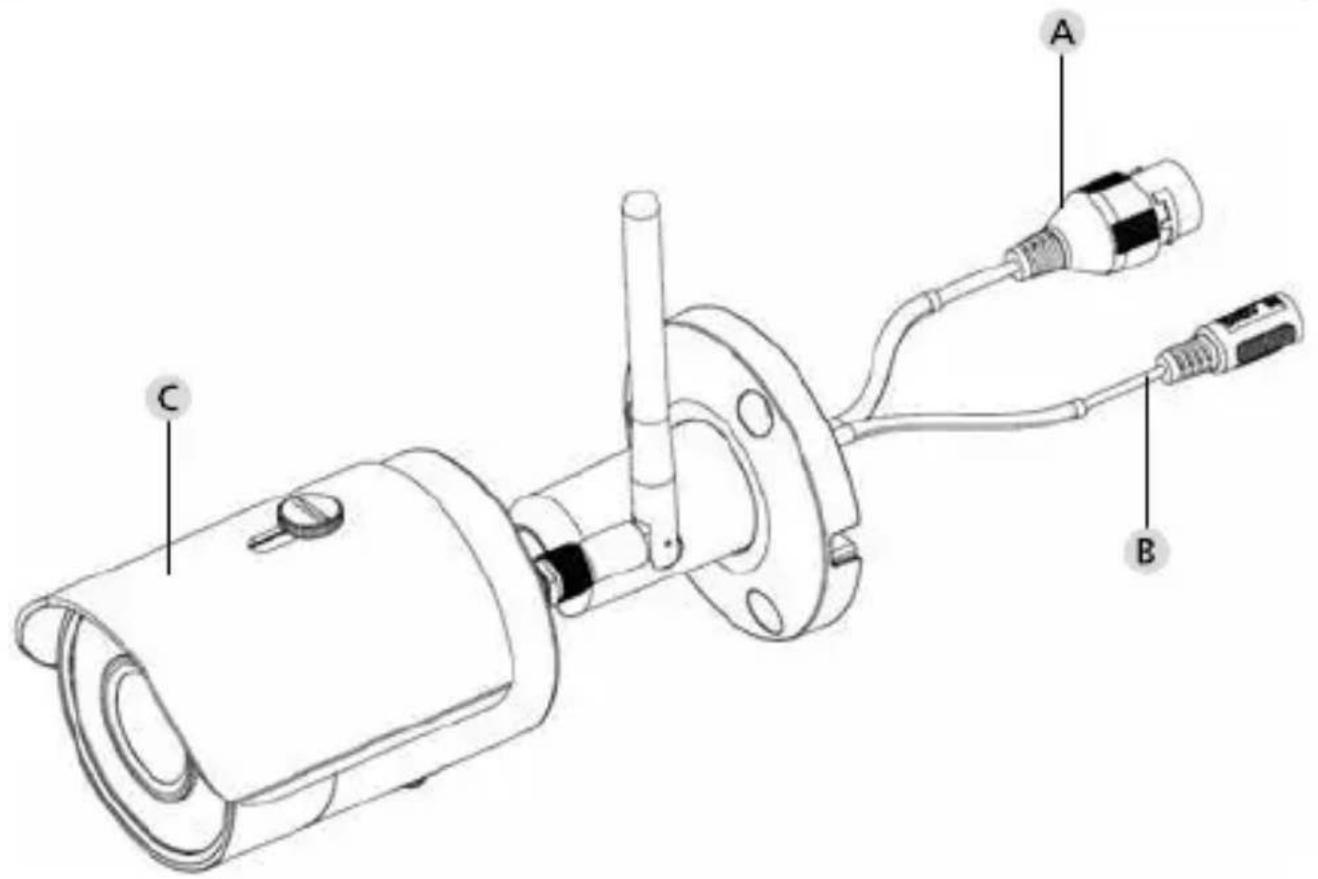

• Netzteil im Lieferumfang enthalten4 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 5 Zeichnung nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. Abmessungen Seitenansicht Rückansicht 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm6 | Deutsch BURGcam BULLET 3040 Anschlüsse, Anzeigen und Bedientasten Beschreibung LAN / Netzwerkkabel-Anschluss 12V DC Betriebsspannung Sonnenschutz6 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 7 Anschlüsse, Anzeigen und Bedientasten8 | Deutsch BURGcam BULLET 3040 Beschreibung Reset: Halten Sie die Taste für ca. 8 Sekunden gedrückt bis die Leuchtanzeige erlischt, um die Kamera auf Werks- einstellungen zurück zu setzen. Status Leuchtanzeige: Rot: Booten Grün langsam blinkend: Booten abgeschlossen; Warten auf WLAN Verbindung Grün schnell blinkend: WLAN Verbindung wird hergestellt Grün: WLAN Verbindung erfolgreich hergestellt; Normalbetrieb Abwechselnd rot und grün: Kamera Update läuft Rot langsam blinkend: Netzwerkverbindung fehlgeschlagen oder unterbrochen Rot schnell blinkend: Fehlfunktion, Booten fehlgeschlagen, Alarm oder SD-Kartenfehler Abdeckklappe MicroSD-Kartenslot Dichtungsring (wasserdicht) WLAN Antenne Feststellschraube8 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 9 Installation Vorbereitung Checkliste: 1 Stromversorgung am Installationsort möglich 2 Bei WLAN Betrieb: WLAN Signalstärke ausreichend gut für Video Streaming in hoher Qualität. Hinweis: Ggf. ist ein Repeater nötig. 3 Keine stromführenden oder Wasser-Leitungen, die bei der Montage beschädigt werden könnten 4 Sichtfeld der Kamera am Montageort ohne Hindernis. Hinweis: Berücksichtigen Sie das Panzenwachstum. 5 Bei WLAN Betrieb: WLAN Passwort gribereit 6 5-Ghz-Frequenzband des Dual-Band Routers deaktiviert 7 Smartphone mit der WLAN SSID verbunden, in welches die Kamera eingerichtet werden soll10 | Deutsch BURGcam BULLET 3040 Montage

• Bei WLAN Betrieb: Prüfen Sie zuerst mit einem Smartphone/ Tablet die WLAN Signalstärke. Prüfen Sie zudem, ob Sie am Montageort eine Stromversorgung haben.

• Verwenden Sie die beiliegenden Schrauben, Dübel und die Bohrloch- schablone und befestigen Sie den Kamerakörper am gewünschten Ort (s. Skizze S. 5). Verwenden Sie das beiliegende Netzteil, um die Kamera an die Betriebsspannung anzuschließen. Die Kamera benötigt ca. 2 Minuten bis zur Bereitschaft.10 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 11 Verbinden mit dem Netzwerk Es stehen Ihnen 3 mögliche Installationswege zur Auswahl: Per PC und Software Option 1 (S. 12): Einrichtung per LAN (Netzwerkkabel) und PC mit Software „BURGcong Tool“ Per Smartphone und BURGcam App Option 2 (S. 14): Verbinden per WLAN mit BURGcam App Option 3 (S. 16): Verbinden per LAN (Netzwerkkabel) Bevor Sie mit der Einrichtung beginnen installieren und starten Sie die BURGcam App auf Ihrem Smartphone um den Fernzugri einrichten zu können. BURGcam App für Android BURGcam App für iOS12 | Deutsch BURGcam BULLET 3040 Option 1 – Einrichtung per LAN (Netzwerkkabel) und PC mit Software „BURGcong Tool“ Verbinden Sie die Kamera per Netzwerkkabel (nicht im Lieferumfang) mit Ihrem lokalen Router. Stellen Sie sicher, dass Kamera und PC/ Notebook sich im gleichen Netzwerk benden. Installieren Sie das BURGcong Tool und starten Sie die Anwendung. Die Kamera wird werksseitig mit DHCP (automatische IP-Zuweisung) ausgeliefert. Wenn Ihr Netzwerk mit festen IPs arbeitet, wird die Kamera mit der IP

192.168.1.108 angezeigt. Stellen Sie in diesem Fall Ihre PC IP in dasselbe

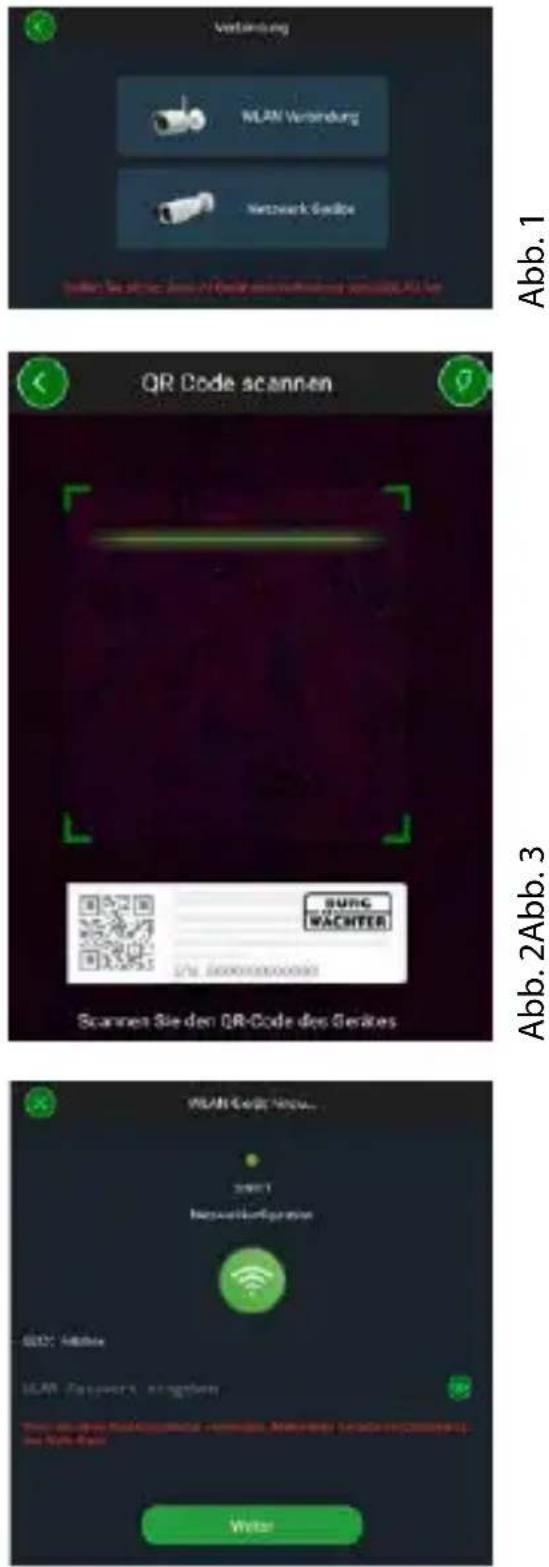

Netzwerk um. Wählen Sie das gewünschte Gerät aus und klicken Sie auf das Browser Icon „ “ (Abb. 1) Der Setup Assistent erscheint und führt Sie durch das Menü. Folgen Sie den Anweisungen und vergeben Sie ein sicheres Passwort für den Administrator Account. Um das Gerät der BURGcam App hinzuzufügen folgenden Sie den Anweisungen unter „Einbinden der Kamera in die BURGcam APP“. BURGcong Tool: Hier geht es zum Download. Alternativ nden Sie das BURGcong Tool als Download auf der Homepage www.burg.biz12 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 13 Abb 1 Login Geben Sie die bei der Initialisierung eingegebenen Accountdaten ein.14 | Deutsch BURGcam BULLET 3040 Tippen Sie auf „Geräte Manager“ -> „+“ -> „Kamera“ -> „WLAN Gerät“ -> „WLAN Verbindung“, um eine Verbindung zwischen der Kamera und dem Router per WLAN herzustellen (Abb. 1). Scannen Sie den QR-Code des Gerätetypenschilds. Aktivieren Sie ggf. das Smartphone Licht (Blitz-Button oben rechts) um den QR-Code besser scannen zu können (Abb. 2). Prüfen Sie die erkannte/eingegebene Seriennummer des Gerätes und tippen Sie auf „Weiter“ (Abb 3). Geben Sie Ihr WLAN Passwort ein und tippen Sie auf „Weiter“. Hinweise: a. Deaktivieren Sie das 5-GHz-Frequenzband für die Dauer der Einrichtung. b. Stellen Sie sicher, dass Ihr Smartphone mit demselben WLAN verbunden ist wie das, in welches Sie die Kamera einbinden möchten. c. Ihr Router muss so konguriert sein, dass Geräte innerhalb des Netzwerks miteinander kommunizieren dürfen. Die Kamera wird nun in Ihr Netzwerk eingebunden (Abb. 4). Die erfolgreiche Ausführung wird Ihnen angezeigt (Abb. 5). Das Gerät wurde erfolgreich dem Netzwerk hinzugefügt. Fahren Sie auf S.17 mit „Gerätepasswort vergeben“ fort. Option 2 – Einrichtung per WLAN mit BURGcam App14 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 15 Abb. 1 Abb. 4Abb. 5 Abb. 2Abb. 316 | Deutsch BURGcam BULLET 3040 Option 3 – Einrichtung per LAN (Netzwerkkabel)

1. Verbinden Sie die Kamera mit einem LAN Kabel und dem

Netzwerk, sowie der Spannungsversorgung. Nach dem Booten der Kamera ist diese betriebsbereit. Fahren Sie auf S.17 mit „Gerätepasswort vergeben“ fort.16 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 17

1. Wählen Sie im Hauptmenü

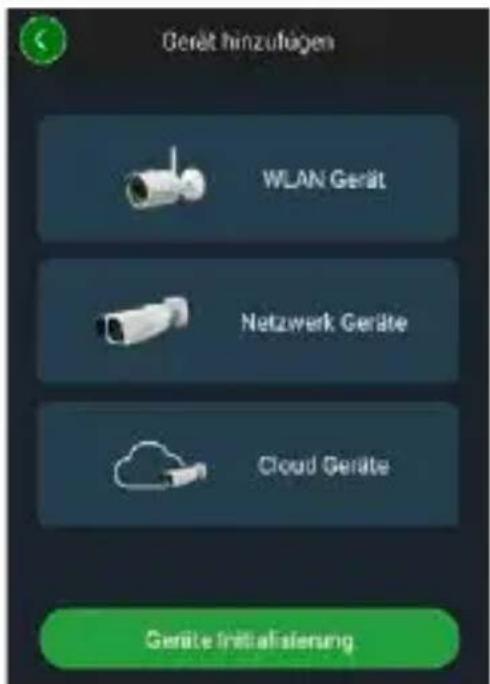

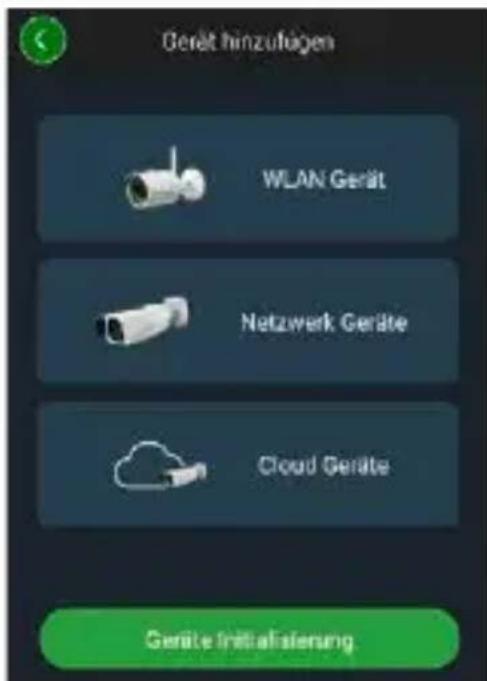

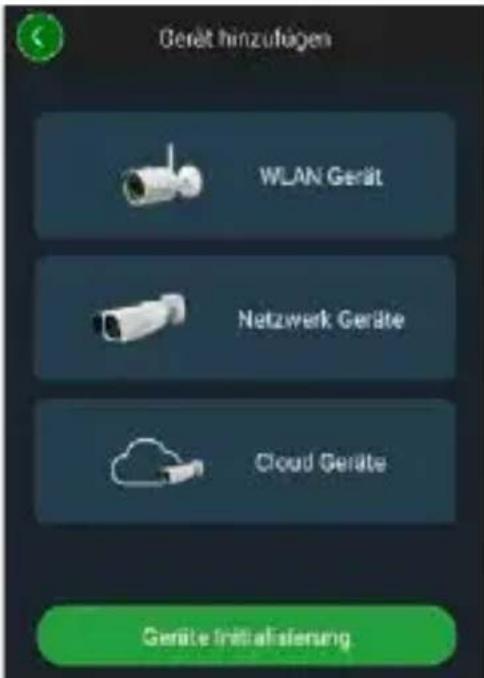

2. Tippen Sie auf + und wählen

3. Wählen Sie „Geräte

Initialisierung“, wenn Sie Ihr System zum ersten Mal einrichten. Gerätepasswort vergeben – Ersteinrichtung per Smartphone und BURGcam App18 | Deutsch BURGcam BULLET 3040

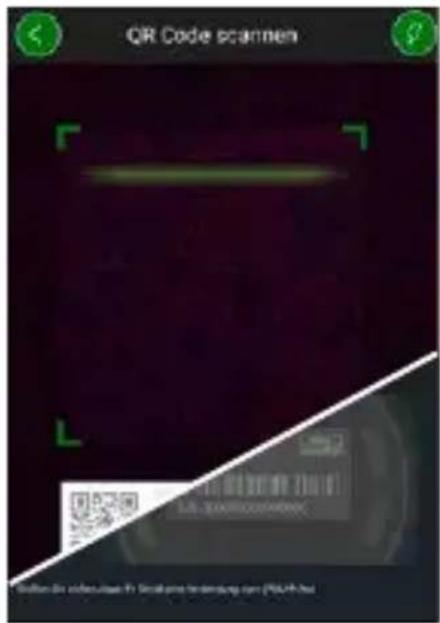

4. Scannen Sie den QR-Code des

Gerätes und prüfen Siedie Eingabe.

5. Geben Sie für die Initialisierung der

Kamera ein individuelles Admin- Account Passwort ein. Um das Passwort des Gerätes ggf. zurück- setzen zu können, sollten Sie zusätzlich die Mailadresse des Administrators eingeben. Tippen Sie anschließend auf „Bestätigen“.

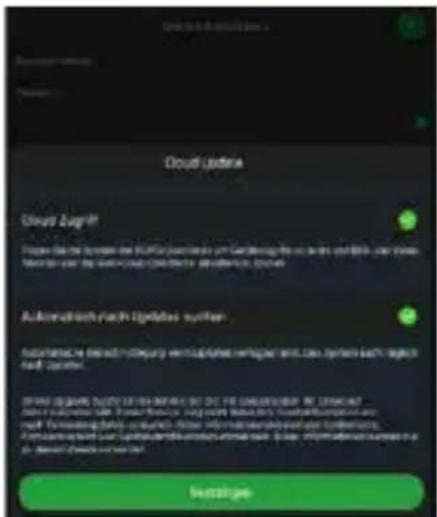

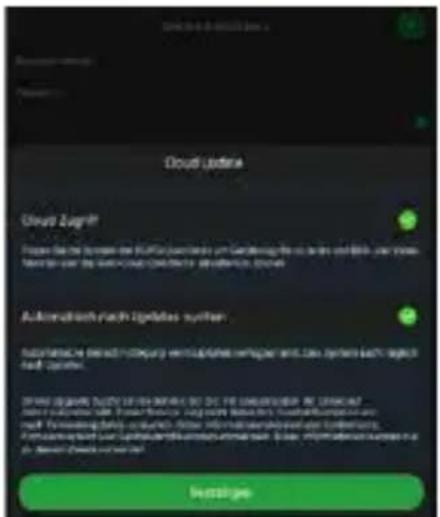

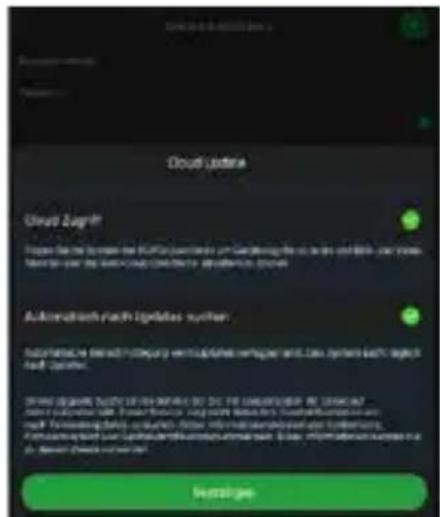

6. Wenn Sie das System mit der

BURG Cloud P2P Verbindung für den Fernzugri nutzen möchten oder über automatische Updates informiert werden möchten, aktivieren Sie die entsprechen- de Funktion und tippen Sie anschließend auf „Bestätigen“. Die Geräte-Initialisierung ist nun abgeschlossen. Bewahren Sie das Passwort sicher auf.18 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 19 Einbinden der Kamera in die BURGcam APP Hinweis: In der BURGcam App werden die Kernfunktionen der Kamera abgebildet. Umfangreichere Funktionen und Einstellungen, werden über das Webinterface der Kamera mit dem PC eingerichtet.

1. Wählen Sie im Hauptmenü

2. Tippen Sie auf + und wählen Sie

„Online-Suche“, um Geräte im lokalen Netzwerk zu nden.

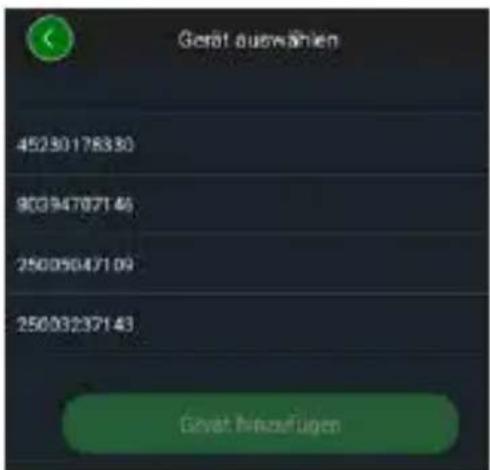

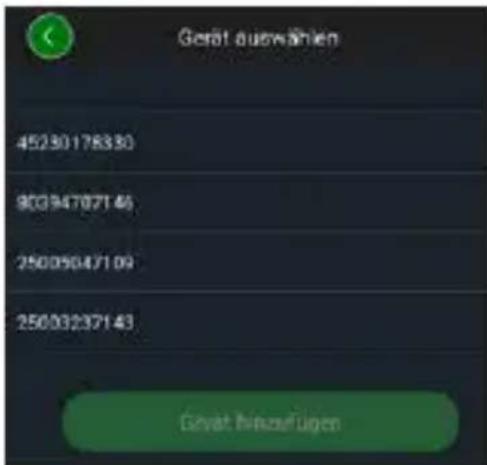

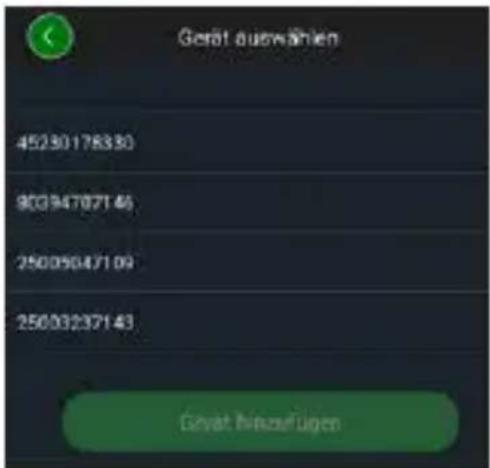

3. Wählen Sie das Gerät mit der entspre-

chenden Seriennummer aus der Liste aus und tippen Sie auf „Gerät hinzufügen“.20 | Deutsch BURGcam BULLET 3040

4. Wählen Sie P2P Fernzugri, wenn Sie

von unterwegs auf die Kamera zugreifen möchten, oder IP, wenn Sie aus dem lo- kalen Netzwerk auf die Kamera zugreifen möchten.

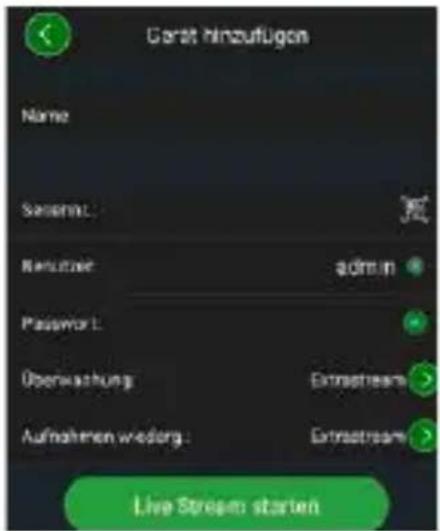

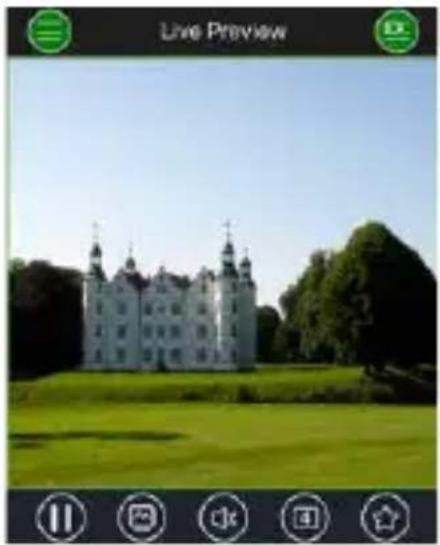

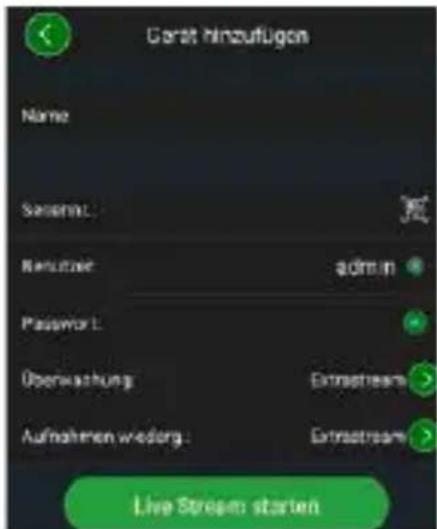

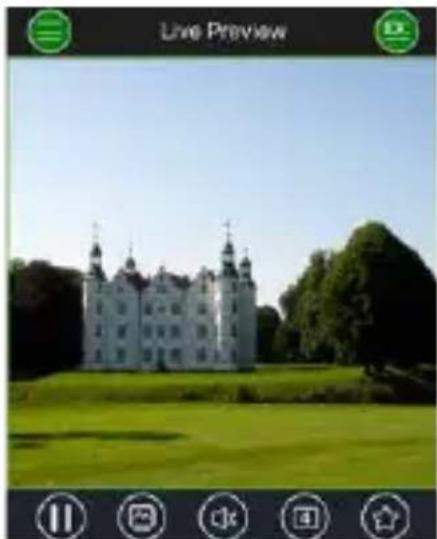

5. Geben Sie Gerätename und

Passwort ein und klicken Sie auf „Live Stream starten“, um die Kamera der Geräteliste hinzuzu- fügen und das Livebild anzusehen.

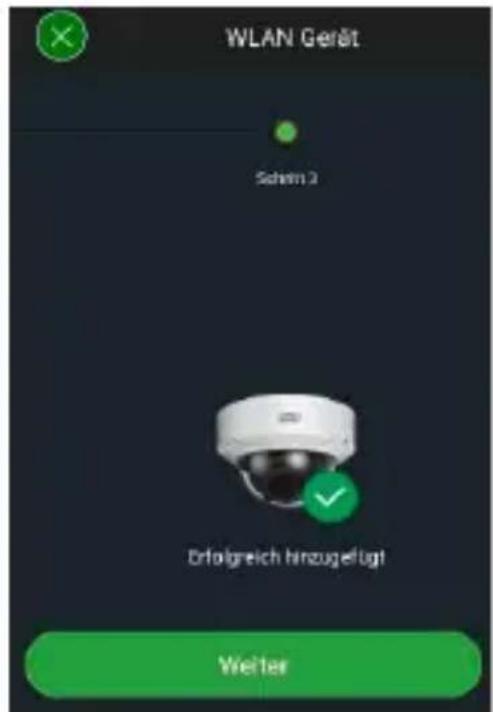

6. Die Kamera wurde erfolgreich in die

BURGcam App eingebunden.20 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 21 Allgemeines Achten Sie bitte darauf, dass die Codes und Codeträger nicht in unbefugte Hände geraten. Bewahren Sie deshalb Codes und Codeträger an einem sicheren Ort auf, sodass diese nur berechtigten Personen zugänglich sind. Falls ein Code oder Codeträger verloren geht, ändern Sie umgehend die Codes und legen einen neuen Codeträger an. Zu Ihrer eigenen Sicherheit wird dringend empfohlen:

• Persönliche Daten (z. B. Geburtstage) oder andere Daten, auf die bei Kenntnis über den Anwender geschlossen werden könnte, dürfen nicht als Passwort benutzt werden.

• ALLE Benutzerkennwörter in unregelmäßigen Abständen ändern.

• Nur dann DDNS/UPNP aktivieren. wenn dies unbedingt nötig ist, da diese Protokolle grundsätzlich eine hohe Angrisäche bieten.

• Benutzerrechte so vergeben, dass jeder die minimal nötigen Rechte erhält, um arbeiten zu können, ohne systemrelevante Daten verändern zu können.

• Überwachungssysteme in eigene Netzwerke auslagern, nicht zusammen mit IT-rmenrelevanten Netzen verknüpfen.

• Veraltete Systeme gegen neue Systeme austauschen, die den modernen IT-Sicherheitsanforderungen gerecht sind.

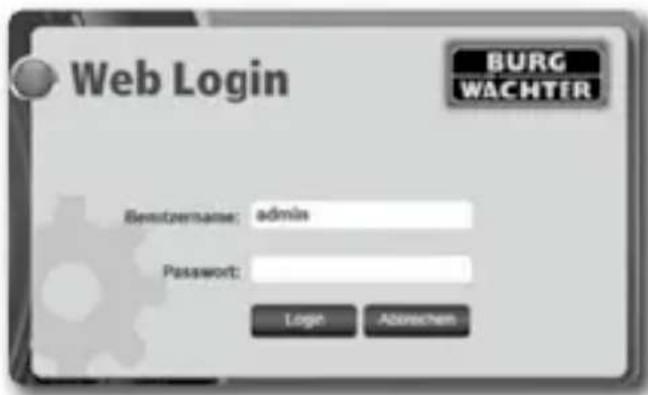

• Regelmäßige Prüfung auf System-Updates.22 | Deutsch BURGcam BULLET 3040 Beschreibung des Kamera Menüs Wenn Sie sich eingeloggt haben, sehen Sie das Live-Bild der Kamera sowie die Menüpunkte.

(Stream, Bild anpassung, Bildformat)

(Kalenderfunktion, Suche von Aufnahmen)

(Kamera, Netzwerk, Ereignis, Speicherung, System, Information)

Detaillierte Erklärungen zu den einzelnen Menüpunkten nden Sie im Benutzerhandbuch. Kameratyp WLAN IR-Bullet-Kamera für den Innen- und Außenbereich Sensor 1/3” 4 MP Progressive Scan CMOS Auösung 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p: 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Technische Daten22 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 23 Bildrate 20 fps @ 4 MP, 25 / 30 fps @ 1080 p IR Scheinwerfer Bis zu 30 m Reichweite* IR Sperrlter Mechanisch Objektiv 2.8 mm F2.0 Festobjektiv Blickwinkel Horizontal: 100° Weißabgleich Automatisch WLAN IEEE802.11b / g / n; bis zu 50 m (Freifeld) LAN (RJ-45) 10 / 100 Base-T Unterstützte Protokolle IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP Filter Micro-SD Karte max. 256 GB; für Aufzeichnungen und Schnappschüsse Installation Inkl. Halterung für Wand- oder Deckenmontage Spannungs- versorgung 12 V DC Netzteil im Lieferumfang enthalten. Leistungsaufnahme < 4.8 W Temperaturbereich -30 °C bis +50 °C24 | Deutsch BURGcam BULLET 3040 Schutzklasse IP67 Abmessungen Ø 70 x 165 mm Gewicht 0,45 kg Zusatzfunktionen: Gegenlicht- kompensationen

Rauschreduzierung 3D Privatzonen 4 Bewegungs- erkennungszonen

• Die Reichweite des IR-Strahlers ist stark abhängig von Einsatzort und von der Umgebung. Stark absorbierende Flächen, wie z. B. dunkle raue Strukturen (Boden, Rasen, Asphalt) können zu einer deutlichen Verringerung der maximalen Reichweite führen. ** Die Reichweite des WLAN Signals ist stark abhängig vom Einsatzort. Metallische Strukturen, Wände, usw. beeinussen das Signal/die Verbindung. Irrtum und technische Änderungen vorbehalten. Frequenzband: IEEE 802.11b / g 2400–2483,5 MHz max. Sendeleistung: 100 mW IEEE 802.11n 2400–2483,5 MHz max. Sendeleistung: 100 mW24 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 25 Ausführliches Benutzerhandbuch Diese Kurzanleitung dient dazu, das Gerät einfach und unkompliziert in Betrieb zu nehmen. Weitere ausführlichere Erklärungen und Beschrei- bungen der einzelnen Funktionen nden Sie im Benutzerhandbuch, das Sie als PDF-Datei herunterladen können: www.burg.biz a Service & Downloads a Bedienungs- anleitungen a Montageanleitungen a Video-Sicherheit Alternativ können Sie für einen schnellen Zugri auf das Handbuch diesen QR-Code einlesen, um das Handbuch direkt auf Ihr Smartphone oder Tablet zu erhalten. Unter diesem QR-Code nden Sie auch weitere Informationen (FAQ). QR-Code für Bedienungsanleitung/weitere Informationen in Deutsch: Weitere Informationen zu den BURGcam Produkten nden Sie in deutsch (DE) und englisch (EN) auf unserer Homepage unter: www.burg.biz a Products a Service & Downloads26 | Deutsch BURGcam BULLET 3040 Allgemeine Sicherheitshinweise und Vorsichtsmaßnahmen Hilfe und Support Bei Fragen zum Produkt oder dessen Einrichtung wenden Sie sich bitte an: [e-mail] Bitte senden Sie folgende Informationen mit, damit wir Ihnen bestmöglichen Service bieten können:

• Bei Fragen zur App: Firmware Version / App Version und Smartphone und Versionsinformationen

• Installationsinformationen

• Bei Netzwerkfragen: Einstellungen und Netzwerkaufbau

• Detailtiere Problembeschreibung

• Informationen wie und wann wir Sie erreichen können Vorsicht Änderungen und Modizierungen, die nicht ausdrücklich durch die zuständige Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben des Gerätes führen.26 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 27 Allgemeine Sicherheitshinweise

• Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und anschließend als Nachschlagewerk verwahrt werden.

• Auszuführende Arbeiten an Elektroanlagen dürfen nur von Fach- personal vorgenommen werden.

• Die Installation des Gerätes darf nur von qualiziertem Personal ausgeführt werden und muss den örtlichen Spezikationen und Vorschriften entsprechen.

• Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein leicht feuchtes Tuch.

• Verwenden Sie das Gerät ausschließlich für seinen vorgesehenen Bestimmungszweck.

• Das Typenschild darf nicht ersetzt werden.

• Prüfen Sie vor der Inbetriebnahme stromführende Teile auf Beschädigungen. Beschädigte Teile müssen ersetzt oder ausgetauscht werden. Hinweis zur Datenschutz-Grundverordnung (DSGVO) Beim Einsatz von Videosicherheitssystemen werden personenbezogene Daten in automatisierter Form erhoben, verarbeitet und genutzt. Derartige Daten stehen unter dem Schutz der DSGVO, die als EU- Verordnung direkt in Deutschland Anwendung ndet. Verantwortlich für den Betrieb und die Verarbeitung der Daten ist der Betreiber der Anlage. Bei der Installation der Videosicherheitsanlage sind geeignete technisch-, organisatorische Maßnahmen zur Wahrung der Persönlichkeitsrechte Betroener zu ergreifen.28 | Deutsch BURGcam BULLET 3040

• Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese können die Funktionalität des Gerätes beeinussen und schlimmstenfalls Verletzungen und einen elektrischen Schlag herbeiführen oder sogar Feuer auslösen.

• Betreiben Sie das Gerät niemals in der Nähe von Wasser oder anderen Flüssigkeiten.

• Das Gerät ist auf tragfähigem Untergrund zu montieren.

• Eventuell am Gerät bendliche Önungen dienen der Entlüftung und schützen das Gerät vor Überhitzung. Diese Önungen dürfen niemals zugedeckt oder zugestellt werden.

• Verwenden Sie nur die empfohlene Betriebsspannungs- versorgung.

• Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, darf es nur an einer geprüften Dose betrieben werden.

• Anschlusskabel sind gegen Berührung und Beschädigung zu schützen.

• Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von der Versorgungs- spannung. Versuchen Sie niemals, selbst Wartungs- oder Reparatur- arbeiten bei geönetem Gehäuse durchzuführen.

• Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualizierten Fachwerkstätten.

• Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden.

• Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen Vorschriften.28 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 29 Wir weisen darauf hin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen. Bitte erkundigen Sie sich bei der zuständigen Stelle in Ihrer Stadt/Gemeinde nach Sammelstellen für Batterien und Elektromüll. Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) und der Niederspannungsrichtlinie (2014/35/EU) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.burg.biz abrufbar.30 | Deutsch BURGcam BULLET 3040 Beachten Sie, dass dieses Produkt u. a. Open Source Software enthält, welche unter der GNU General Public License (GPL) lizenzsiert ist. Wir verweisen auf die Lizenzbestimmungen der GPL, um eine GPL-konforme Verwendung der Programme sicherzustellen. Der ausgedruckte Lizenztext der GPL V2 liegt diesem Produkt bei. Der Lizenztext der GPL kann auch von der Homepage unter https:/www.burg.biz/service-downloads/manuals/ #Videoueberwachung heruntergeladen werden. Sie und jeder Dritte erhalten auf Anfrage den vollständigen und maschinenlesbaren Open Source Quellcode der unter der GPLv2 lizensierten Software. Der Quellcode kann entweder als kostenfreier Download-Link zu Verfügung gestellt werden oder auf einem Speicher- stick (kostenpichtig). Dieses Angebot ist drei Jahre gültig, nachdem wir das Produkt versendet haben. GNU GPL Lizenzhinweis30 | Deutsch BURGcam BULLET 3040 BURGcam BULLET 3040 Deutsch | 31 Bitte richten Sie Ihre entsprechende Anfrage an:

Altenhofer Weg 15 58300 Wetter Deutschland Tel: [phone] Fax: [phone] E-Mail: [e-mail] Bitte beachten Sie, dass wir keinen Support oder Garantie für die Fehlerfreiheit des Quellcodes geben können. Der Quellcode stellt lediglich einen Teil der Gesamtsoftware dar. Bei technischen Fragen zum Produkt lesen Sie bitte die ausführliche Bedienungsanleitung und beachten Sie die FAQ, die Sie auf folgender Webseite nden: www.burg.biz. Sollten Sie dennoch Fragen haben, können Sie sich gerne per E-Mail an uns wenden unter: [e-mail] Impressum Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der BURG-WÄCHTER KG. Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung der BURG- WÄCHTER KG. Der Nachdruck – auch auszugsweise – ist verboten. Alle genannten Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber. Irrtum und technische Änderungen vorbehalten.32 | English BURGcam BULLET 3040 Items included in the delivery Special features 1 x Camera 1 x Stencil template sticker 1 x 12 V DC power supply 1 x Antenna 1 x Quick installation guide 1 x Set Screws and anchors
