BURGcam BULLET 3040 - Övervakningskamera Burg Wächter - Gratis bruksanvisning och manual

Produkttyp	Utomhusövervakningskamera
Varumärke	Burg Wächter
Modell	BURGcam BULLET 3040
Upplösning	4 MP (2560 × 1440)
Sensor	1/3" 4 MP Progressive Scan CMOS
Synvinkel	100° (horisontell)
Mörkerseende	Upp till 30 m (infraröd)
Skyddsklass	IP67 (vattentät och väderbeständig)
Anslutningar	LAN (RJ-45), WLAN 2.4 GHz (802.11b/g/n)
Strömförsörjning	12 V DC (medföljande nätadapter)
Strömförbrukning	< 4,8 W
Lagring	Micro SD-kort upp till 256 GB (ingår inte)
Vikt	0,45 kg
Mått	∅ 70 × 165 mm
Temperaturområde	-30 °C till +50 °C
Extra funktioner	Rörelsedetektering (4 zoner), privata zoner (4), WDR, 3D DNR, motljuskompensation BLC/HLC/WDR
Montering	Vägg eller tak, monteringssats ingår (skruvar, pluggar, mall)
Mobilapp	BURGcam (kompatibel med Android och iOS)
Underhåll och rengöring	Rengör med en lätt fuktad trasa, apparaten avstängd och urkopplad
Säkerhet	Administratörslösenord, WPA2-kryptering, regelbundna firmwareuppdateringar
Allmän information	Överensstämmer med CE-direktiv, RoHS, RED; GPL-källkod tillgänglig på begäran

Vanliga frågor - BURGcam BULLET 3040 Burg Wächter

Hur återställer jag kameran till fabriksinställningarna?

Håll återställningsknappen (A) intryckt i cirka 8 sekunder tills indikatorlampan släcks. Kameran startar om med standardinställningarna.

Vilket SD-kort ska användas för inspelning?

Använd ett micro SD-kort med maxkapacitet på 256 GB. Ett kort av klass 10 eller högre rekommenderas för bästa prestanda.

Kan denna kamera installeras inomhus?

Ja, den kan användas inomhus, men den är speciellt utformad för utomhusbruk med skyddsklass IP67 (damm- och vattentät).

Hur ansluter jag kameran till Wi-Fi-nätverket?

Använd appen BURGcam på din smartphone. Följ alternativ 2 i manualen: tryck på "Enhetshanteraren" → "+" → "Kamera" → "WLAN-enhet" och skanna QR-koden på kameran. Ange sedan ditt Wi-Fi-lösenord.

Jag har glömt administratörslösenordet, vad gör jag?

Utför en hårdvaruåterställning genom att hålla återställningsknappen intryckt i 8 sekunder. Efter omstart måste du konfigurera om kameran via appen och ange ett nytt lösenord.

Vad är räckvidden för Wi-Fi?

Räckvidden för WLAN-signalen kan vara upp till 50 meter i fritt fält. Hinder som väggar eller metallstrukturer kan minska räckvidden.

Spelar kameran in kontinuerligt?

Ja, du kan ställa in kontinuerlig inspelning på micro SD-kortet. Du kan också aktivera rörelsedetektering för att bara spela in när rörelse upptäcks.

Vilken typ av strömförsörjning krävs?

Kameran fungerar med en 12 V DC-strömförsörjning som medföljer i paketet. Anslut den till ett standarduttag med den medföljande nätadaptern.

Hur uppdaterar jag kamerans firmware?

Uppdateringar kan göras via appen BURGcam eller via kamerans webbgränssnitt. Aktivera automatiska uppdateringar i inställningarna för att få de senaste versionerna.

Kan jag komma åt kameran på distans från min smartphone?

Ja, när installationen är klar aktiverar du P2P BURG Cloud-anslutningen i appen. Du kan då visa liveflöde och inspelningar var du än befinner dig.

BRUKSANVISNING BURGcam BULLET 3040 Burg Wächter

Beskrivelse av kameramenyen

Merknad om generell databeskyttelsesforordning (GDPR)

1 st sats skruvar och dymling

Särskilda utrustningskännetecken

• Videosäkerhetskamera för utomhusbruk
  • Professionell lösning optimerad för hemmet
• Upplösning: 4 MP (2560 × 1440)
  • Rörelsedetektering i zoner
• Utrymme på SD-kort upp till 256 GB (ingår inte i leveransen)
• Fjärråtkomst genom BURGcam-appen (Android, iOS)
  • Vädertålig för utomhusbruk (IP67)
• Nattsicht upp till 30 m
• Motljusdämpning med hög dynamik
• H.265+/HEVC videostreaming optimerad för WLAN och långtidsinspelningar
• WLAN- och LAN-funktion möjlig
• 2,4 GHz b/g/n WLAN, WPA2-kryptering upp till 50 m WLAN med fritt fält
• Vidvinkligt 100° synfält
• Monteringsmaterial ingår i leveransen
• Nätaggregat ingår i leveransen

Mått

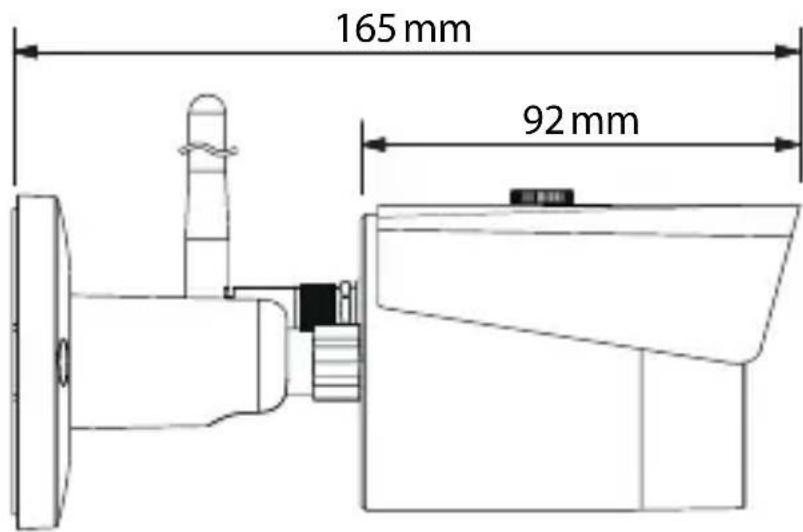

Sidovy

165 mm 92 mm

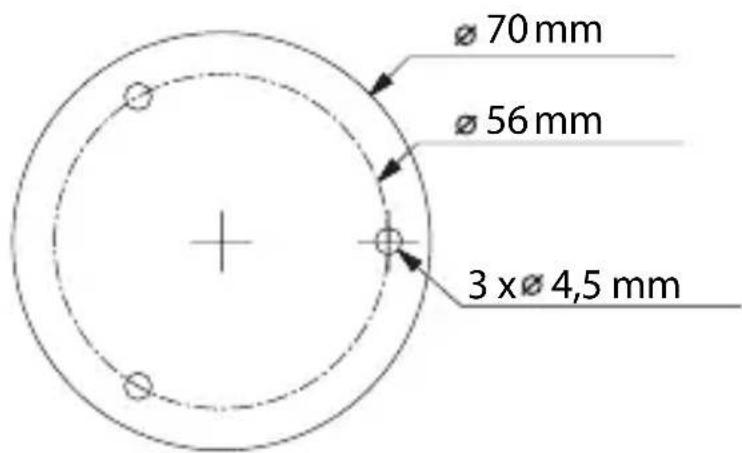

Bakre vy

Ø 70 mm Ø 56 mm 3 x Ø 4,5 mm

Ritning inte skalenlig.

Rätten till tekniska ändringar och eventuella felaktigheter förbehållna

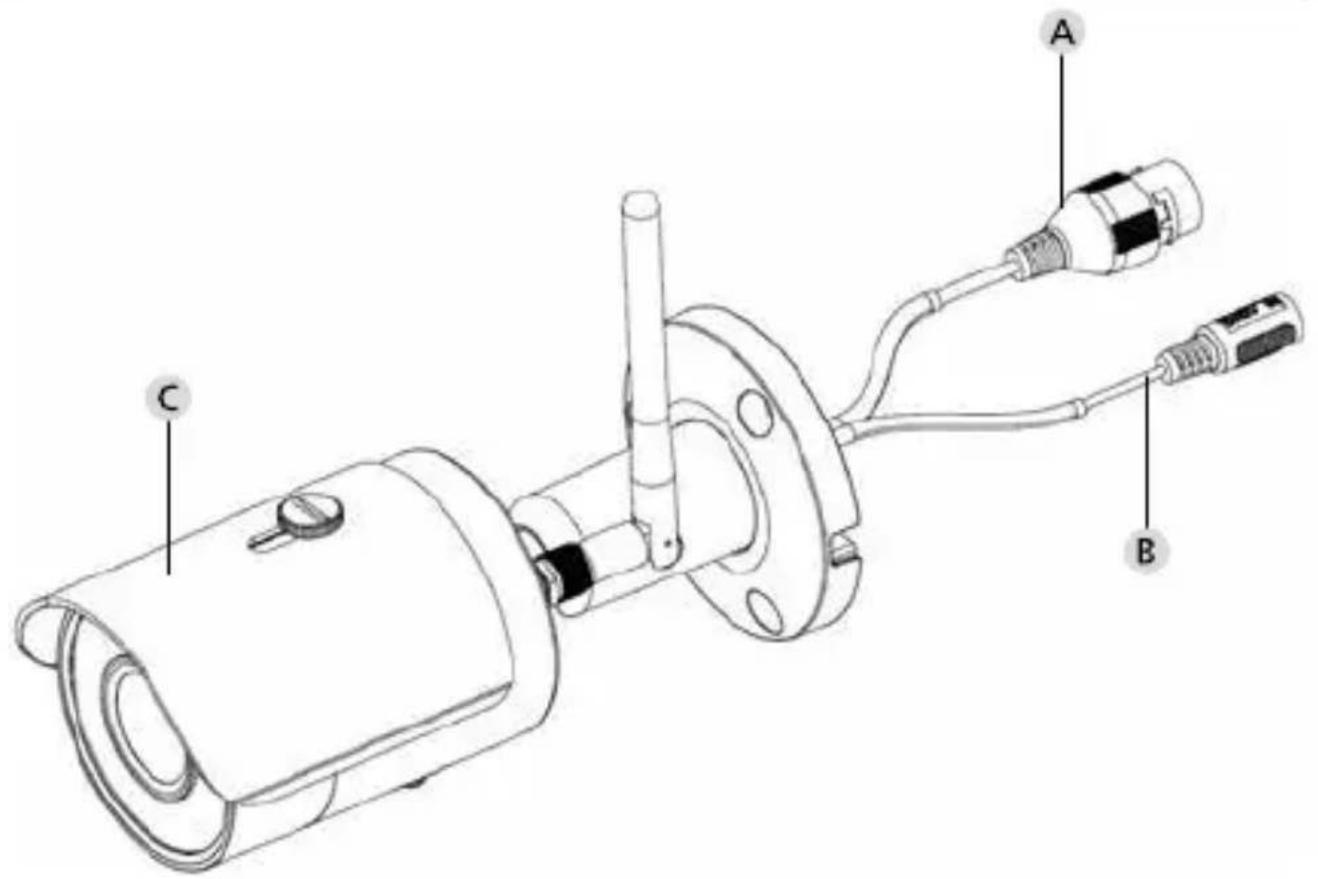

Anslutningar, indikatorer och manöverknappar

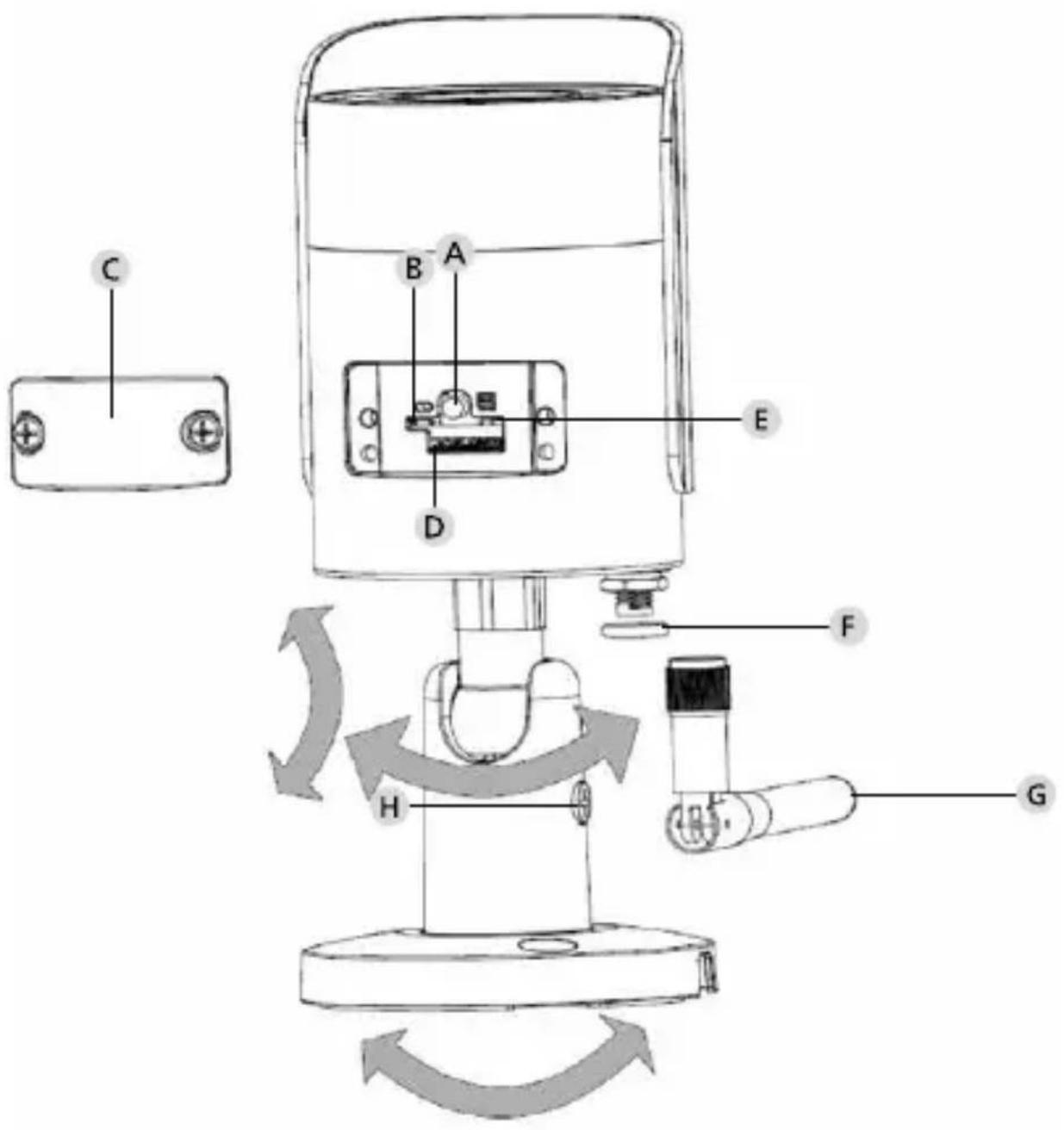

Anslutningar, indikatorer och manöverknappar

Hålla ner knappen i ca. 8 sekunder tills lysindikeringen försvinner, för att återställa kamera till fabriksinställningarna.

Grönt långsamt blinkande: Uppstart avslutad; Väntar på WLAN-anslutning

Grönt snabbt blinkande: WLAN-anslutning upprättas

Grönt: WLAN-anslutning har upprättats; Normaldrift

Växelvis röd och grön: Kamerauppdatering pågår Röd långsamt blinkande: Nätverksanslutningen gick fel eller avbröts Röd snabbt blinkande: Fel. Uppstart gick fel, larm eller SD-kortfel

Skyddslock
D MicroSD-kortfack
F Tätningsring (vattentät)
G WLAN-antenn
H Fixeringsskruv

Installation

Förberedelse

Checklista:

1 Strömförsörjning till installationsproceduren finns
2 Vid WLAN-drift: WLAN-signalstyrka tillräckligt bra för vide-ostreaming i hög kvalitet.Obs: Eventuellt är en repeater nödvändig.
3 Inga strömförande kablar eller vattenledningar, som kan skadas vid monteringen
4 Kamerans synfält på monteringsplatsen är utan hinder. Obs: Ta hänsyn till att växter växer.
5 Vid WLAN-drift: WLAN-lösenord tillgängligt
6 5 Ghz-frekvensbandet för Dual-Band Routern inaktiverat
7 Smart telefon med WLAN SSID anslutet i vilket kameran ska konfigureras

Montering

• Vid WLAN-drift: Kontrollera först WLAN-signalstyrkan med en smarta telefon/surfplatta. Kontrollera dessutom om det på monteringsplat- sen finns en strömförsörjning.
• Använd medföljande skruvar, dymling och borrhållsmall och montera kamerakroppen på önskad plats (se skiss s. 369). Använd det medföljande nätaggregatet, för att ansluta kameran till driftspänningen. Kameran behöver ca. 2 minuter för att bli redo.

Ansluta till nätverket

Det finns 3 sätt att installera att välja mellan:

Via PC och mjukvara

Tillval 1 (s. 376): Installation via LAN (nätverkskabel) och PC med mjukvaran "BURGconfig Tool"

Via en smart telefon och BURGcam-appen

Tillval 2 (s. 378): Anslutning via WLAN med BURGcam-appen Tillval 3 (s. 380): Ansluta via LAN (nätverkskabel)

Innan du påbörjar konfigurationen, installera och starta BURGcam-appen på din smarta telefon för att kunna konfigurera fjärråtkomsten.

BURGcam-app för Android BURGcam-app för iOS

Val 1 - Konfiguration via LAN (nätverkskabel) och PC med mjukvaran "BURGconfig Tool"

Anslut kameran med nätverkskabel (ingår inte i leveransen) till din lokala router. Säkerställ att kamera och PC/Notebook finns i samma nätverk. Installera du BURGconfig Tool och börja använda det. Kamera levereras från fabrik med DHCP (automatisk IP-tilldelning).

Om ditt nätverk arbetar med fasta IP-nummer, visas kameran med adressen IP 192.168.1.108. Ställ i så fall om din PC:s IP till samma nätverk.

Välj önskad enhet och klicka på webbläsareikonen (fig. 1)

Setup-assistenten visas och leder dig genom menyn. Följ instruktionerna och ange ett säkert lösenord för administratörskontot.

För att ansluta utrustningen till BURGcam-appen, följ instruktionerna under rubriken "Integrera kameran i BURGcam-appen".

Alternativt finns BURGconfig Tool för nedladdning på vår hemsida, www.borg.biz

11 Geräte gefunden Alo SNC SD DVR MVR Sonstige PV4 Nr. Typ Modell IP MAC Version Ausführen 1 IPC SNC-311PSMF 192.168.178.9 00:1e:44:08:72:53 2.4298.0 ✓ ✓ ✓ ✓ 2 IPC SNC-841DCBAs 192.168.178.138 00:1e:44:08:46:00 2.622.66BW000.0.R ✓ ✓ ✓ ✓ 3 IPC SNC-441RDA 192.168.178.142 00:1e:44:08:42:38 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 4 IPC SNC-841DBAs 192.168.178.118 00:1e:44:08:e6:4s 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 5 NVR SNVR-31642s 192.168.178.139 00:1e:44:08:d6:2d 3.215.66BW003.0 ✓ ✓ ✓ ✓ 6 ISO SNC-241RDA 192.168.178.149 00:1e:44:08:72:53 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 7 IPC SURGcamDCME 192.168.178.123 00:1e:44:08:42:37 2.499.1.3 ✓ ✓ ✓ ✓ 8 ISO SNC-241RDA 192.168.178.141 e0.59.86:25:16:a2 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 9 ISO SURGcam-20CM 192.168.178.127 00:1e:44:08:57:45 2.699.BW01.0.R ✓ ✓ ✓ ✓ IP Serie ✗ Oerste wurden ausgewicht Hinaufgen Exit

Bild 1

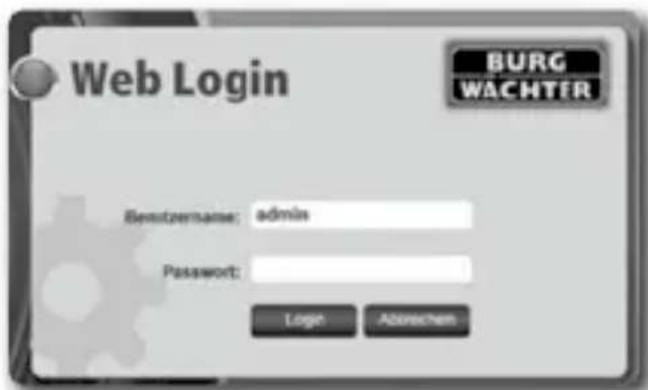

Login

Ange kontouppgifterna som angetts vid initialiseringen.

1. Tryck på Geräte Manager (enhetshanterare) -> + -> Kamera -> WLAN Gerät (WLAN-enhet) -> WLAN Verbindung (WLAN-anslutning), för att upprätta en anslutning mellan kameran och routern via WLAN (fig. 1).
2. Scanna QR-koden på apparatens typskylt. Aktivera vid behov den smarta telefonens lampa (blixt-knappen uppe till höger) för att bättre kunna scanna QR-koden (fig. 2).
3. Kontrollera det angivna serienumret för enheten och tryck på Weiter/nästa (fig. 3).
4. Ange ditt WLAN-lösenord och tryck på Weiter/nästa.

Observera:

a. Inaktivera 5-GHz-frekvensbandet under tiden enheten används.
b. Säkerställ att din smarta telefon är ansluten till samma WLAN som du vill integrera kameran i.
c. Din router måste vara konfigurerad så att enheter i nätverket får kommunicera med varandra.

1. Kameran är nu integrerad i ditt nätverk (Fig. 4). Om processen lyckats visas detta (fig. 5).

Utrustningen har lagts till i nätverket. Fortsätt till s. 381, Tilldela enhetslösenord.

1. Anslut kameran med en LAN-kabel och nätverket, samt med strömför-sörjningen. Efter uppstarten av kameran är denna driftklar.

Fortsätt till s. 381, Tilldela enhetslösenord.

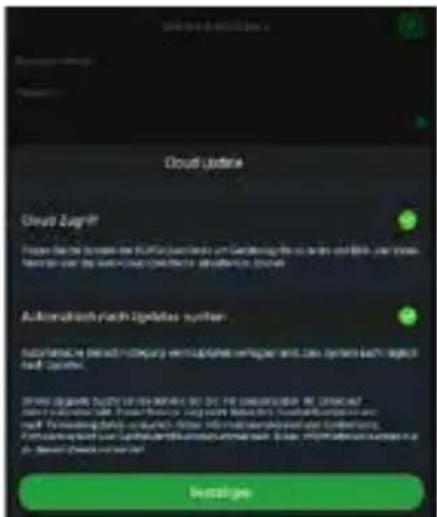

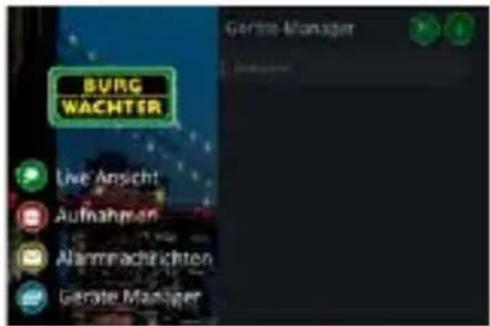

Tilldela enhetslösenord – Första konfiguration via en smart telefon och BURGcam-appen

1. Välj i huvudmenyn Geräte Manager (enhetshanterare).
2. Tryck på + och välj Kamera.
3. Välj Geräte Initialisierung (enhetsinitialisering) om du konfigurerar ditt system för första gången

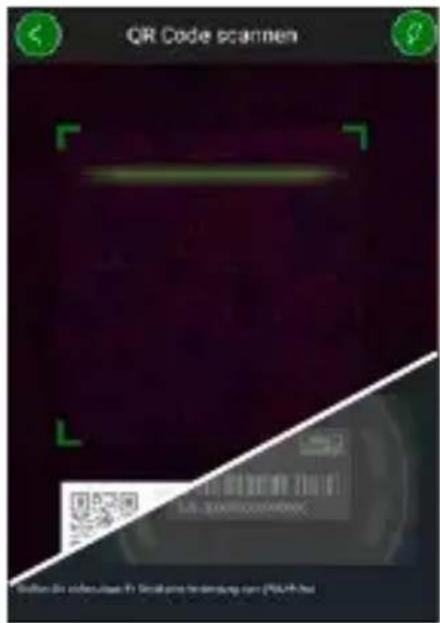

1. Scanna QR-koden för utrustningen och kontrollera inmatningen.
2. Ange ett individuellt Admin-konto-lösenord för initialiseringen av kameran. För att kunna återställa lösenordet till enheten vid behov, måste du även ange e-mailadressen till administratören. Tryck sedan på Bestätigen (bekräfta).
3. Om du vill använda systemet med BURG Cloud P2P-anslutningen för fjärråtkomst, eller vill få information om automatiska uppdateringar, aktivera motsvarande funktion och tryck sedan på Bestätigen (bekräfta).

Enhetsinitialiseringen är nu avslutad. Spara lösenord på säkert vis.

QR Code scanning SUNTER ARXICOMMEN SUNTER ARXICOMMEN SUNTER ARXICOMMEN

Derke installierung File Name: Format: Installungen: With: 10.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Installungen

Obs: I BURGcam-appen avbildas kärnfunktionerna till kameran. Omfattande funktioner och inställningar kan konfigureras med PC:n genom webbgränssnitet till kameran.

1. Välj i huvudmenyn Geräte Manager (enhetshanterare).
2. Tryck på + och välj Online-Suche (onlinesök), för att hitta enheter i det lokala nätverket.
3. Välj enheten med motsvarande serie-nummer från listan, och tryck på Gerät hinzufügen (lägg till enhet).

1. Välj P2P-fjärråtkomst, om vill komma åt kameran ute på språng, eller IP, om du vill komma åt kameran från det lokala nätverket.
2. Ange enhetsnamn och lösenord och klicka på Live Stream starten (starta Live Stream), för att lägga till kameran i enhetslistan och titta på livebilden.

Kameran har nu integrerats i BURGcam-appen.

Allmänt: Var försiktig så att koderna och kodbärarna inte hamnar i obefogade händer. Förvara du därför kod och kodbärare på en säker plats, så att endast önskade personer har tillgång till dem. Om en kod eller kodbärare går förlorad, ändra omgående koden och skapa en ny kodbärare.

För din egen säkerhet rekommenderas följande starkt:

• Personliga uppgifter (t. ex. födelsedagar) eller andra uppgifter som man kan sluta sig till genom kännedom om användaren, får inte användas som lösenord.
• Ändra ALLA användarlösenord med oregelbundna intervall.
• Aktivera DDNS/UPNP endast om detta är absolut nödvändigt, eftersom detta protokoll i allmänhet innebär en stor angreppsyta.
• Tilldela användarbehörigheter så att var och en får precis de minsta rättigheter som krävs för att kunna arbeta, men utan att kunna förändra systemrelevant data.
• Hantera övervakningssystem i egna nätverk, koppla inte in dem i ITrelaterade företagsnätverk.
• Byt ut föråldrade system mot nya system som uppfyller moderna IT-säkerhetskrav.
• Regelbunden kontroll efter systemuppdateringar.

Beskrivning av Kamera-menyn

När du har loggat in ser du live-bilden från kameran och menypunkterna.

1.LIVE

(Stream, bildanpassning, bildformat)

2.UPPSPELNING

(Kalenderfunktion, sökning av inspelningar)

3.INSTÄLLNINGAR

(Kamera, nätverk, händelse, lagring, system, information)

4. LOGGA UT

Detaljerade förklaringar till de enskilda menypunkterna finns i användarmanualen.

Teknisk data

Kameratyp WLAN IR-Bullet-kamera för inomhus- och utomhusbruk
Sensor 1/3" 4 MP Progressive Scan CMOS
Upplösning 4 MP: 2560 x 14401080 p: 1920 x 1080 (= Full HD)720 p: 1280 x 720D1: 704 x 576 / 704 x 480CIF: 352 x 288 / 352 x 240
Bildhastighet	20 fps @ 4 MP, 25/30 fps @ 1080 p
IR-strålkastare Upp till 30 m räckvidd*
IR-spärrfilter Mekaniskt
Objektiv 2,8 mm F2.0 fest objektiv
Synvinkel Horisontellt: 100°
Vitbalans Automatisk
WLAN	IEEE802.11b/g/n; upp till 50 m (fritt fält)
LAN (RJ-45) 10/100 Base-T
Stödda protokoll	IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP-filter
Micro-SD-kort	max. 256 GB; för inspelningar och stillbilder
Installation	Inkl. Hållare för vägg- eller takmontage
Strömförsörjning	12 VDC nätaggregat ingår i leveransen.
Effektförbrukning	< 4,8W
Temperaturintervall	-30 till +50 °C
Skyddsklass IP67
Mått ∅ 70 x 165 mm
Vikt 0,45 kg

Extra funktioner:

Motljuskompensation BLC/HLC/WDR
Brusreducing 3D
Privatzoner 4
Rörelsedetekteringszoner 4

Observera:

* Räckvidden för IR-strålen är kraftigt beroende av användningsplatsen och på omgivningen. Kraftigt absorberande ytor, som t. ex. mörka grova strukturer (golv, gräsmattor, asfalt) kan leda till en avsevärd minskning av den maximala räckvidden.

** Räckvidden på WLAN-signalen är kraftigt beroende på förhållandena på platsen. Metalliska strukturer, väggar, osv. påverkar signalen/uppkopplingen.

Rätten till tekniska ändringar och eventuella felaktigheter förbehållna

Frekvensband:

IEEE 802.11b / g 2400–2483,5 MHz max. Sändareffekt: 100 mW IEEE 802.11n 2400–2483,5 MHz max. Sändareffekt: 100 mW

Utförlig användarmanual

Denna kortmanual tjänar till att göra det enkelt och okomplicerat att ta utrustningen i drift. Fler utförliga förklaringar och beskrivningar av enskilda funktioner finns i användarmanualen, vilken kan laddas ned som PDF-fil:

Alternativt kan du, för att snabbt komma åt handboken, läsa in denna QR-kod för att ladda ned handboken direkt till din smartphone eller surfplatta. Under denna QR-kod finns även mer information (FAQ).

QR-kod för bruksanvisning/mer information på tyska:

Du finner mer information om BURGcam produkterna på tyska (DE) och engelska (EN) på vår hemsida:

www.burg.biz ⇔ Products ⇔ Service & Downloads

Allmän säkerhetsinformation och försiktighetsåtgärder

Hjälp och support

Vid frågor om produkten eller dess konfiguration, kontakta: [e-mail]

V.g. skicka med följande information för att vi ska kunna erbjuda er bästa möjliga service:

• Apparatbeteckning
• Vid frågor om appen: Firmware-version / appversion och smartphone- och versionsinformation
  • Installationsinformation
• Vid nätverksfrågor: Inställningar och nätverkskonfiguration
  • Detaljerad problembeskrivning
  • Information om hur och när vi kan nå dig

Obs!

Förändringar och modifieringar som inte uttryckligen är godkända genom relevanta tillständsmyndigheter, kan göra att godkännandet för att använda enheten blir ogiltigt.

Anvisningar om dataskyddsförordningen/dataskyddslagstiftningen (GDPR)

Vid användning av videosäkerhetssystem inhämtas, bearbetas och används personuppgifter i automatiserad form. Hanteringen av sådan data regleras av dataskyddslagstiftning i GDPR, som är ett EU-direktiv som tillämpas direkt i Sverige. Ansvarig för drift och bearbetning av datan är ägaren av anläggningen. Vid installation av videosäkerhetsanläggningen ska lämpliga tekniska och organisatoriska åtgärder vidtas för att tillvarata rätten till personlig integritet för personer som påverkas.

Allmän säkerhetsinformation

• Innan enheten tas i drift ska denna handbok noggrant läsas igenom och sparas för senare konsulation vid behov.
• Arbeten som ska utföras på den elektriska anläggningen får endast göras av fackpersonal.
• Installationen av utrustningen får endast utföras av kvalificerad personal och den måste uppfylla lokala specifikationer och föreskrifter.
• Före varje rengöring måste utrustningen stängas och driftspänningen avlägsnas. Använd en lätt fuktig trasa för rengöring.
• Använd utrustningen endast för dess avsedda användningssyfte.
• Typskylten får inte ersättas.

• Kontrollera strömförande delar före driftsättning med avseende på skador. Skadade delar måste bytas ut.

• Använd inga andra redskap, än de som tillverkaren av utrustningen rekommenderar. Detta kan påverka enhetens funktionalitet och i värsta fall medföra skador och elektriska stötar eller t.o.m. utlösa brand.

• Använd aldrig enheten i närheten av vatten eller andra vätskor.
• Utrustningen ska monteras på bärkraftigt underlag.
• Eventuella öppningar på enheten tjänar som avluftning och skyddar utrustning mot överhettning. Dessa öppningar får aldrig täckas över eller blockeras.
• Använd endast rekommenderad driftspänning för strömförsörjningen.
• Om enheten kräver en jordad strömförsörjning, får den endast drivas genom ett kontrollerat eluttag.
• Anslutningskabeln ska skyddas mot vidröring och skador.
• Vid driftstörningar eller ett fullständigt driftsbortfall, stäng av utrustningen och frånskilj den från strömförsörjningen. Försök aldrig själv utföra underhålls- eller reparationsarbeten med öppnat hölje.
• Överlåt alltid underhålls- eller reparationsarbeten till en kvalificerad fackverkstad.
• Som reservdelar får endast sådana delar användas som är godkända av tillverkaren.
• Vid slutomhändertagande av en obrukbar enhet, måste gällande juridiska föreskrifter följas.

CE

Vi vill betona att elektrisk och elektronisk utrustning som är märkt på detta vis, samt batterier, inte får slängas med hushållssopor, utan måste tas om hand. Informera dig om insamlingsställen för elavfall och batterier hos den myndighet som ansvarar för detta i din stad eller kommun.

Härmed deklarerar BURG-WÄCHTER KG att föreliggande utrustning uppfyller direktiven 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) och lågspänningsdirektivet (2014/35/EU).

Den fullständiga texten till EU-försäkran om överensstämmelse finns på webbsidan www.burg.biz.

GNU GPL-licensinformation

Observera att denna produkt bl.a. innehåller Open Source-mjukvara, vilken är licensierad under GNU General Public License (GPL). Vi hänvisar till GPL:s licensbestämmelser för att säkerställa användning av programmet som överensstämmer med GPL.

Den utskrivna licenstexten för GPL V2 medföljer denna produkt.

Licenstexten för GPL finns även på vår hemsida under

Du och varje tredje part kan på förfrågan få den fullständiga och maskinläsbara Open Source-källkoden under den GPLv2-licensierade mjukvaran. Källkoden kan antingen erhållas som kostnadsfri nedladdningslänk eller på USB-minne (mot en kostnad). Detta erbjudande är giltigt i tre år efter att vi har skickat ut produkten.

Skicka motsvarande förfrågningar till:

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Deutschland

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Tänk på att vi inte ger support om eller garantier för att källkoden fungerar felfritt. Källkoden utgör endast en del av hela mjukvaran.

Vid tekniska undringar om produkten, läs den utförliga bruksanvisningen och gå igenom de vanliga frågorna som tas upp på följande webbsida: www.burg.biz. Om du ändå har frågor, kontakta oss gärna per e-mail: [e-mail]

Juridisk information

Copyright till denna bruksanvisning tillhör helt BURG-WÄCHTER KG. Allt mångfaldigande, även på elektronisk datamedia, behöver skriftligt godkännande från BURG-WÄCHTER KG. Reproduktioner – även utdragsvis – är förbjudet. Alla nämnda företags- och produktnamen är varumärken eller registrerade varumärken tillhörande sina respektive ägare.

Rätten till tekniska ändringar och eventuella felaktigheter förbehållna

Zakres dostawy

1x kamera
