Тип продукта	Уличная камера наблюдения
Бренд	Burg Wächter
Модель	BURGcam BULLET 3040
Разрешение	4 МП (2560 × 1440)
Сенсор	1/3" 4 МП Progressive Scan CMOS
Угол обзора	100° (горизонтальный)
Ночное видение	До 30 м (инфракрасное)
Степень защиты	IP67 (водонепроницаемый и устойчивый к атмосферным воздействиям)
Подключения	LAN (RJ-45), WLAN 2.4 ГГц (802.11b/g/n)
Питание	12 В пост. тока (блок питания в комплекте)
Энергопотребление	< 4,8 Вт
Хранение	Карта micro SD до 256 ГБ (не входит в комплект)
Вес	0,45 кг
Размеры	∅ 70 × 165 мм
Диапазон температур	от -30 °C до +50 °C
Дополнительные функции	Детекция движения (4 зоны), приватные зоны (4), WDR, 3D DNR, компенсация встречной засветки BLC/HLC/WDR
Монтаж	Настенный или потолочный, крепежный комплект в комплекте (шурупы, дюбели, шаблон)
Мобильное приложение	BURGcam (совместимо с Android и iOS)
Обслуживание и очистка	Протирать слегка влажной тканью, устройство выключено и отключено от сети
Безопасность	Пароль администратора, шифрование WPA2, регулярное обновление прошивки
Общая информация	Соответствует директивам CE, RoHS, RED; исходный код GPL доступен по запросу

Часто задаваемые вопросы - BURGcam BULLET 3040 Burg Wächter

Как сбросить камеру до заводских настроек?

Удерживайте кнопку сброса (A) нажатой около 8 секунд, пока индикатор не погаснет. Камера перезагрузится с настройками по умолчанию.

Какую SD-карту использовать для записи?

Используйте карту micro SD максимальной емкостью 256 ГБ. Рекомендуется карта класса 10 или выше для оптимальной производительности.

Можно ли установить эту камеру внутри помещения?

Да, ее можно использовать внутри помещения, но она специально разработана для улицы со степенью защиты IP67 (пыле- и водонепроницаема).

Как подключить камеру к сети Wi-Fi?

Используйте приложение BURGcam на смартфоне. Следуйте опции 2 в руководстве: нажмите «Диспетчер устройств» → «+» → «Камера» → «Устройство WLAN» и отсканируйте QR-код на камере. Затем введите пароль Wi-Fi.

Я забыл пароль администратора, что делать?

Выполните аппаратный сброс, удерживая кнопку сброса в течение 8 секунд. После перезагрузки вам нужно будет перенастроить камеру через приложение и установить новый пароль.

Какова дальность действия Wi-Fi?

Дальность сигнала WLAN может достигать 50 метров на открытой местности. Препятствия, такие как стены или металлические конструкции, могут уменьшить эту дальность.

Записывает ли камера непрерывно?

Да, вы можете настроить непрерывную запись на карту micro SD. Вы также можете настроить детекцию движения для записи только при обнаружении движения.

Какой тип питания необходим?

Камера работает от источника питания 12 В пост. тока, входящего в комплект. Подключите ее к стандартной розетке с помощью прилагаемого блока питания.

Как обновить прошивку камеры?

Обновления можно выполнить через приложение BURGcam или через веб-интерфейс камеры. Включите автоматические обновления в настройках, чтобы получать последние версии.

Могу ли я получить удаленный доступ к камере со смартфона?

Да, после завершения установки активируйте подключение P2P BURG Cloud в приложении. Вы сможете просматривать видеопоток в реальном времени и записи, где бы вы ни находились.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BURGcam BULLET 3040 Burg Wächter

(стрийм, настройка на изображението, формат на изображението)

2.ВЪЗПРОИЗВЕЖДАНЕ

GNU GPL лицензионно указание

1 шаблон для сверления отверстий

1 блок питания 12 В пост. т.

1 антенна

1 инструкция

1 набор шурупов и дюбелей

Особенности комплектации

• Камера безопасности для наружного наблюдения
• Профессиональное решение для домашнего применения
• Разрешение: 4 Мпикс (2560 × 1440)
  • Секторальное распознавание движения
• Запись на SD-карту памяти до 256 ГБ (не входит в комплект поставки)
• Удаленный доступ через приложение BURGcam (Android, iOS)
• Погодоустойчивость для наружного применения (IP67)
  • Ночное видение до 30 м
• Подавление контрового света с высокой динамикой
• Видеостриминг H.265+/HEVC, оптимизированный для WLAN и продолжительной съемки
• Возможность использования в WLAN и LAN
  • 2,4 ГГц b/g/n WLAN, WPA2 шифрование до 50 м WLAN на открытом пространстве
• Широкоугольный 100° обзор
• Монтажный материал в комплекте
• Блок питания в комплекте

Размеры

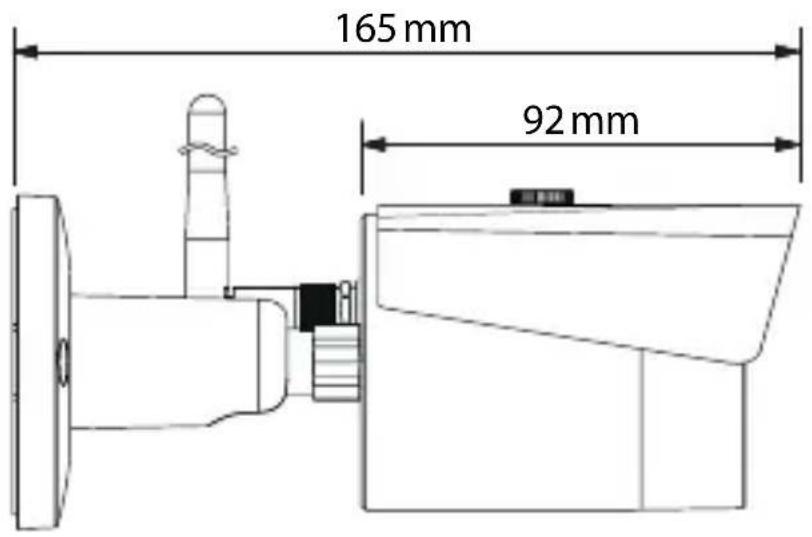

Вид сбоку

165 mm 92 mm

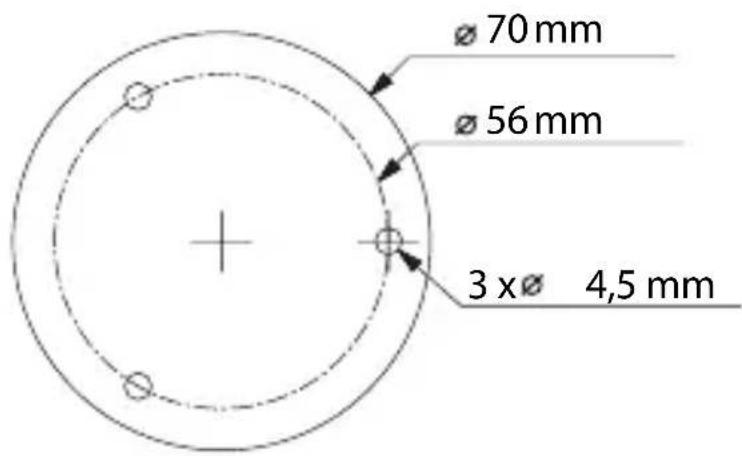

Вид сзади

Ø 70 mm Ø 56 mm 3 x Ø 4,5 mm

Изображение не масштабировано.

Возможны ошибки и технические изменения.

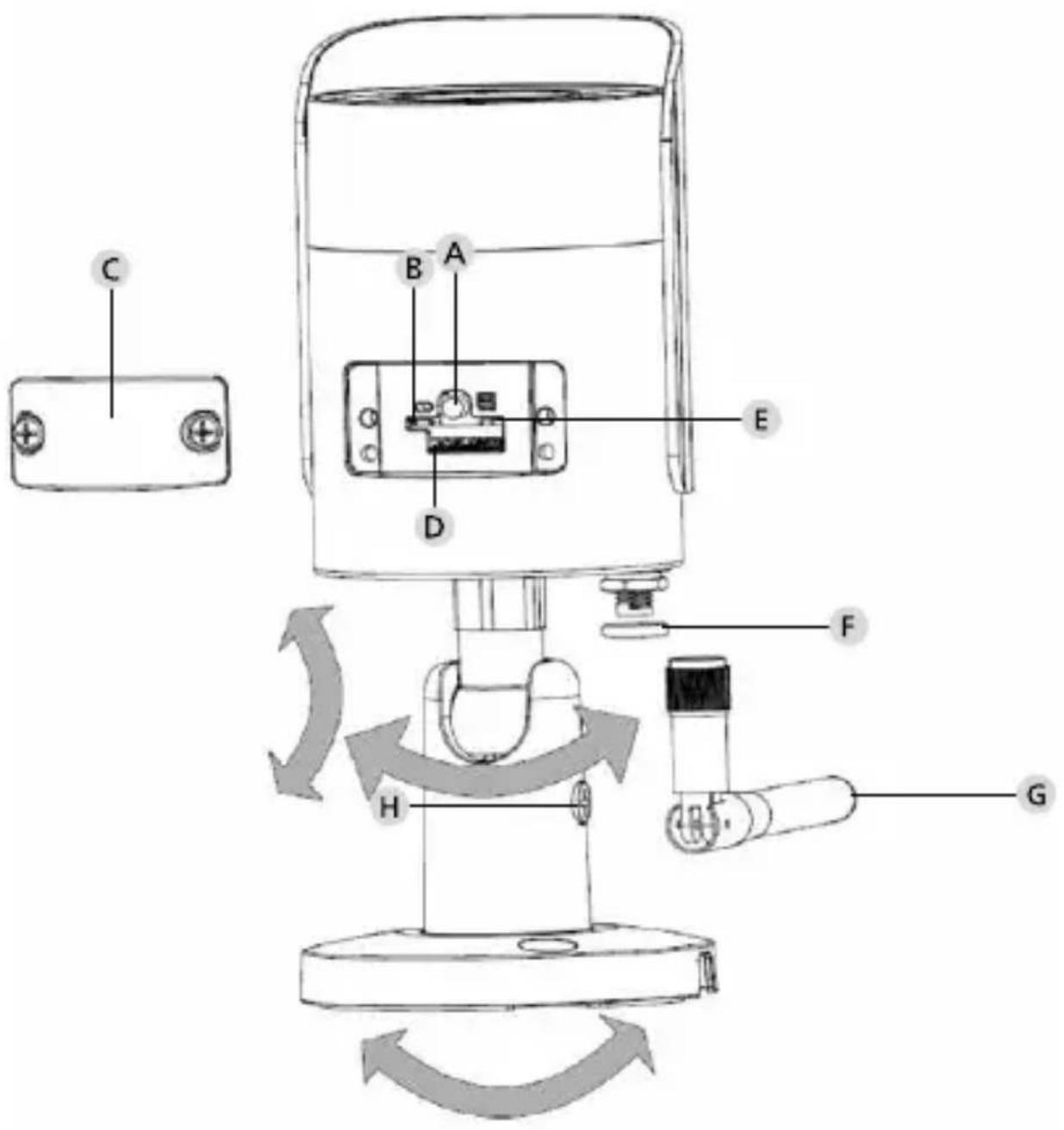

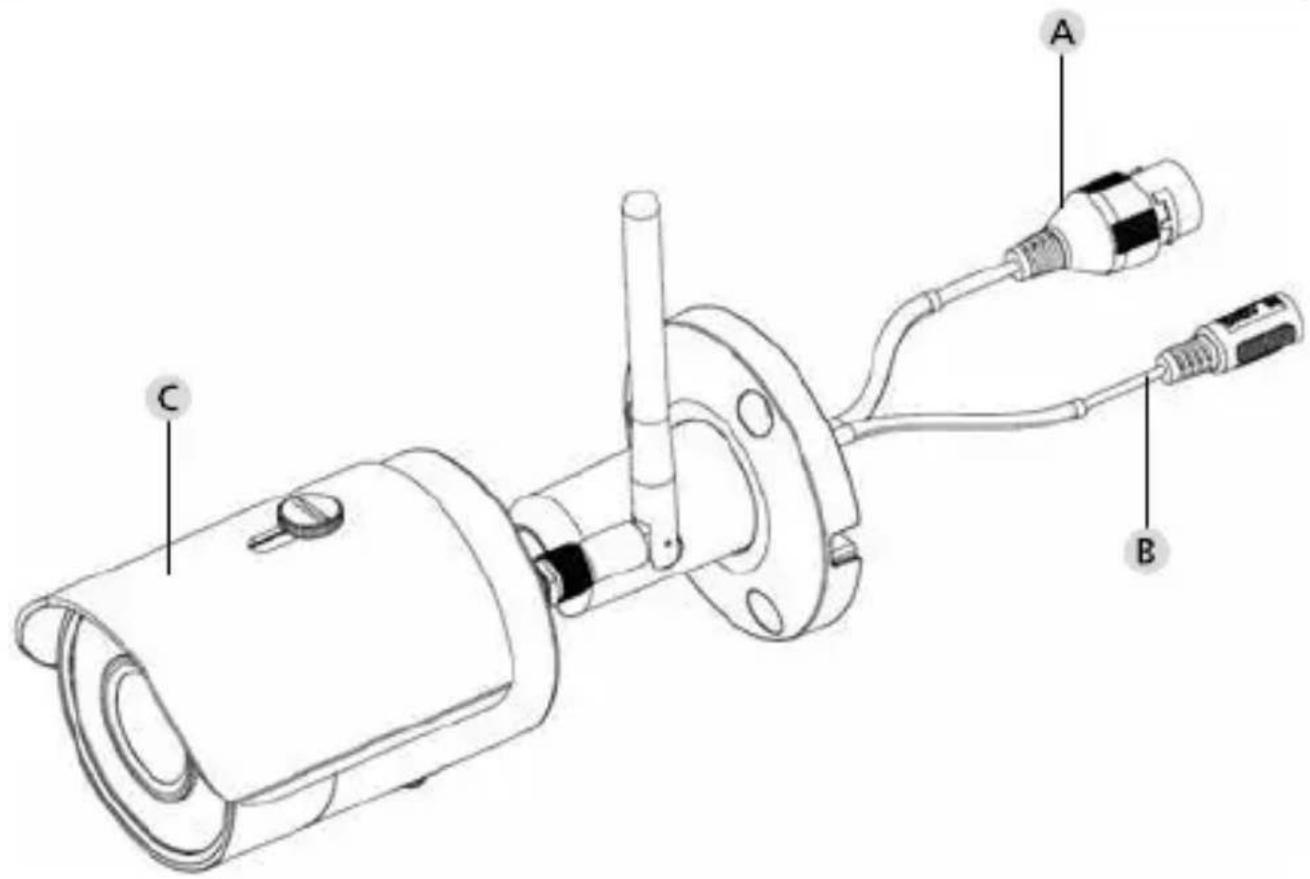

Подключения, индикаторы и кнопки управления

A Подключение LAN / сетевого кабеля
В Рабочее напряжение 12 В пост. т.
С Защита от солнца

Подключения, индикаторы и кнопки управления

Нажмите на кнопку и удерживайте в течение 8 секунд, пока не погаснет световой индикатор, чтобы вернуть камеру к заводским настройкам.

В Статус светового индикатора:

Красный:Загрузка

Зеленый медленно мигает: Загрузка завершена;

Ожидание подключения к WLAN

Зеленый быстро мигает: Установка подключения к WLAN

Зеленый: Подключение к WLAN успешно

установлено;

нормальная работа

Попеременно

красный и зеленый: Устанавливаются обновления камеры

Красный медленно мигает: Не удалось подключится к сети, либо

соединение было прервано

Красный быстро мигает: Неисправность, загрузка прервана,

поломка или ошибка чтения SD-карты

С Защитная крышка

D Разъем для MicroSD-карты

F Уплотнительное кольцо (водонепроницаемое)

G Антенна WLAN

Н Стопорный винт

Установка

Подготовка

Контрольный список:

1 На месте установки присутствует источник электропитания
2 При работе в WLAN: сила сигнала в WLAN достаточно хороша для потокового видео высокого качества. Указание: возможно, потребуется усилитель-повторитель.
3 Отсутствуют провода под напряжением и водопроводы, которые могут быть повреждены во время монтажа
4 В месте монтажа обеспечен беспрепятственный обзор камеры. Указание: примите во внимание рост растений.
5 При работе в WLAN: пароль к WLAN под рукой
6 Отключен 5 ГГц диапазон частот двухдиапазонного маршрутизатора
7 Смартфон подключен к сети WLAN SSID, в которой будет работать камера

Монтаж

• При работе в WLAN: С помощью смартфона/планшета проверьте силу сигнала в сети WLAN. Убедитесь в наличии источника электропитания в месте монтажа.
• Используйте входящие в комплект поставки шурупы, дюбели и шаблон для сверления отверстий и закрепите корпус камеры в требуемом месте (см. изображение на стр. 537). Используйте входящий в комплект поставки блок питания для подключения камеры к рабочему напряжению. Для прихода камеры в полную готовность потребуется около 2 минут.

Подключение к сети

В вашем распоряжении есть 3 варианта установки:

С помощью компьютера и программного обеспечения

Вариант 1 (стр. 544): Установка по сети LAN (через сетевой кабель) с помощью компьютера с программным обеспечением BURGconfig Tool

С помощью смартфона и приложения BURGcam

Вариант 2 (стр. 546): Подключение по WLAN к приложению BURGcam Вариант 3 (стр. 548): Подключение по LAN (через сетевой кабель)

Прежде чем приступить к установке, установите и запустите приложение BURGcat на вашем смартфоне, чтобы организовать удаленный доступ.

Приложение BURGcam для Android

Приложение BURGcam для iOS

Вариант 1 – Установка по сети LAN (через сетевой кабель) с помощью компьютера с программным обеспечением BURGconfig Tool

С помощью сетевого кабеля (не входит в комплект поставки) подключите камеру с местным маршрутизатором. Убедитесь, что камера и компьютер/ноутбук находятся в одной сети. Установите BURGconfig Tool и запустите приложение. Камера поставляется с завода с DHCP (функция автоматического присвоения IP).

Если ваша сеть работает с постоянными IP, камера отображается с IP 192.168.1.108. В этом случае настройте IP вашего компьютера таким образом, чтобы он был в той же сети.

Выберите требуемое устройство и и щелкните по иконке браузера (рис. 1)

Запустится ассистент установки и проведет вас по меню. Следуйте указаниям и установите надежный пароль для учетной записи администратора.

Для того чтобы добавить устройство в приложение BURGcam, следуйте указаниям в разделе «Добавление камеры в приложение BURGcam».

BURGconfig Tool: загрузить приложение.

Загрузить BURGconfig Tool также можно на сайте www.burg.biz

11 Geräte gefunden Alo SNC SD DVR NVR P/4 Sonstige Nr. Typ Model IP MAC Version Ausführen 1 PC SNC-311PSMF 192.168.178.9 00:1e+44.08.70.53 2.429.8.0 ✓ ✓ ✓ ✓ 2 PC SNC-841DCIAe 192.168.178.138 00:1e+44.08.96.90 2.622.66BW000.0.R ✓ ✓ ✓ ✓ 3 PC SNC-441RDA 192.168.178.142 00:1e+44.08.49.38 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 4 PC SNC-841DBIAe 192.168.178.118 00:1e+44.08.e0.4e 2.622.66BW001.0.T ✓ ✓ ✓ ✓ 5 KVR SNVR-31542w 192.168.178.139 00:1e+44.08.d8.2d 3.215.66BW000.0 ✓ ✓ ✓ ✓ 6 SD SNC-241RESA 192.168.178.148 99:1e+44.08.70.53 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 7 PC SURGcamDOME 192.168.178.123 99:1e+44.08.42.37 2.499.1.3 ✓ ✓ ✓ ✓ 8 SD SNC-241RSN 192.168.178.141 +0.59.86.25.f6.d2 2.623.66BW001.0.T ✓ ✓ ✓ ✓ 9 SD SURGcam-20CM 192.168.178.127 99:1e+44.08.97.i6 2.699.BW01.0.R ✓ ✓ ✓ ✓ IP Serie ✖ Oerste wurden ausgewicht Hazuflügen Ealt

Рис. 1

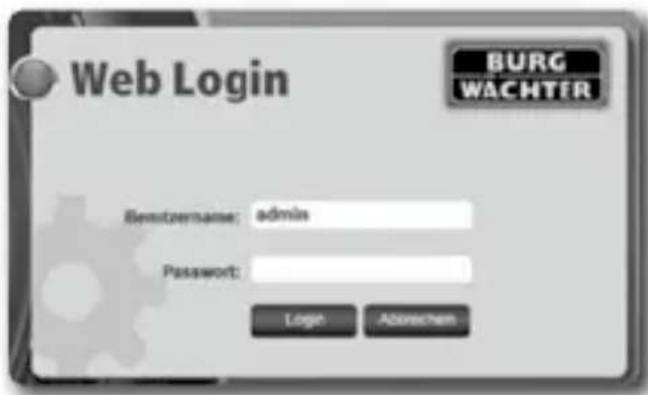

Авторизация

Введите учетные данные, использованные во время инициализации.

Web Login BURG WACHTER Bemizernname: admin Password: Login Abwechen

Вариант 2 – Установка по сети WLAN с приложением BURGcam

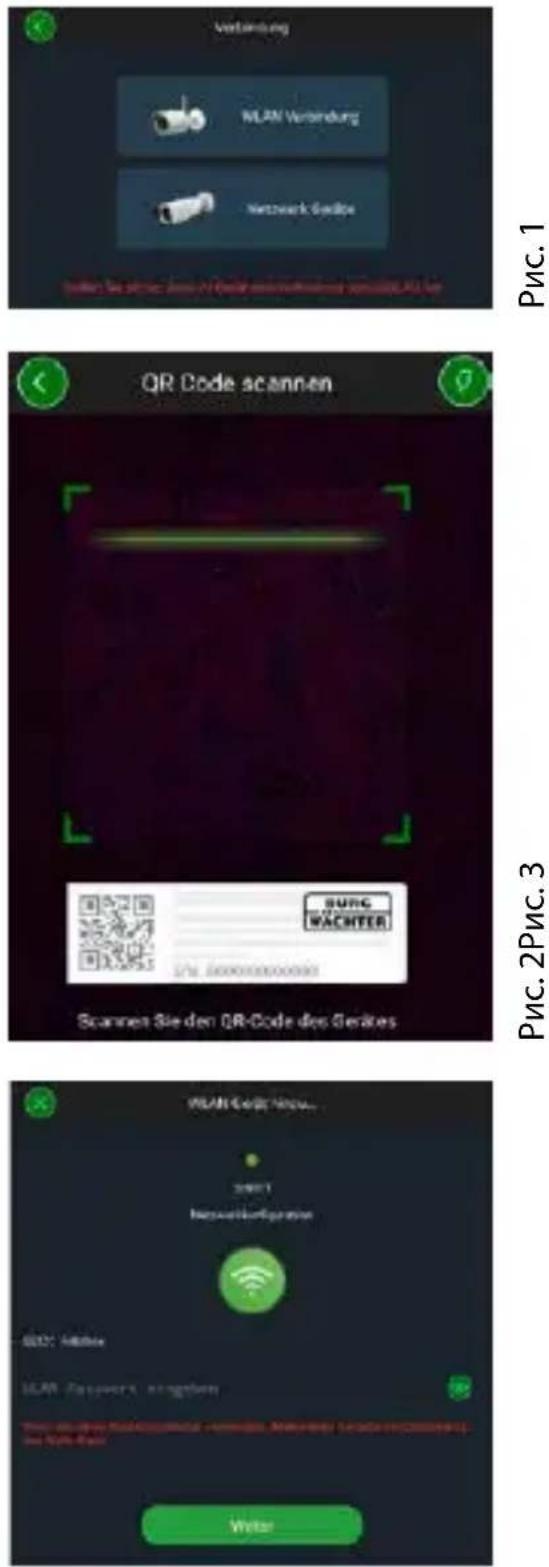

1. Нажмите «Диспетчер устройств» -> «+» -> «Камера» -> «Устройство WLAN» -> «Подключение к WLAN», чтобы установить соединение между камерой и маршрутизатором по WLAN (рис. 1).
2. Отсканируйте QR-код на типовой табличке устройства. При необходимости включите свет на смартфоне (кнопка с изображением молнии в верхнем правом углу), чтобы более качественно отсканировать QR-код (рис. 2).
3. Проверьте распознанный/введенный серийный номер устройства и нажмите «Далее» (рис. 3).
4. Введите пароль для WLAN и нажмите «Далее».

Указания:

a. На время установки отключите 5 ГГц диапазон частот.
b. Убедитесь ч том, что ваш смартфон находится в той же сети WLAN, к которой вы хотите добавить камеру.
с. Ваш маршрутизатор должен быть сконфигурирован таким образом, чтобы устройства одной сети могли обмениваться данными.

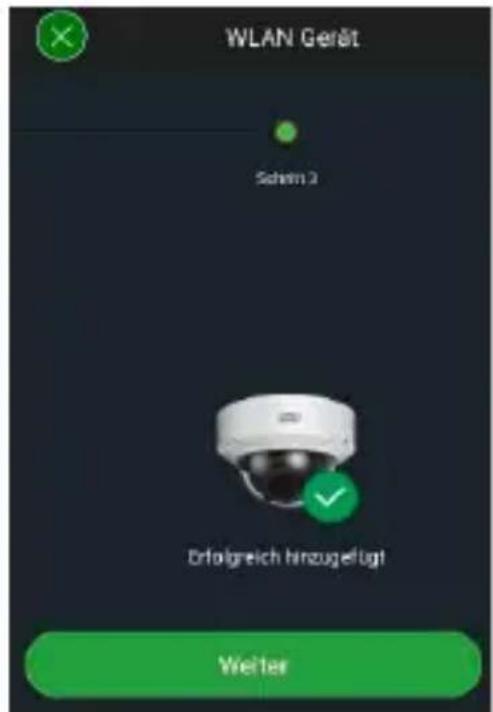

1. Камера добавляется в вашу сеть (рис. 4). Успешный результат будет отображаться на экране (рис. 5).

Устройство успешно добавлено в сеть.

Дальнейшие действия описаны на стр. 549 в разделе «Установить пароль устройства».

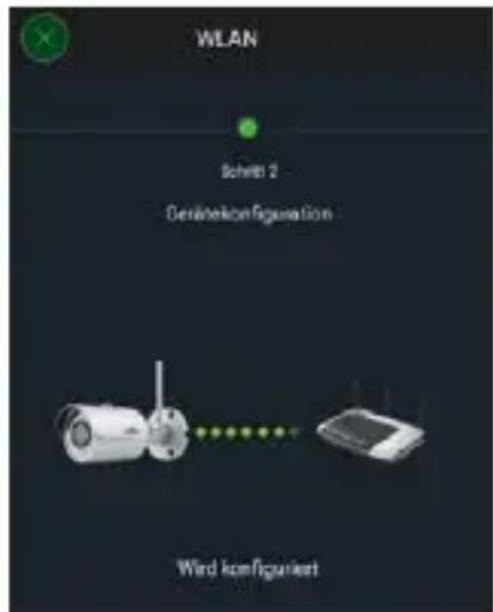

WLAN Schritt 2 Deränkelkonfiguration Wind konfiguriert

Рис. 4Рис. 5

Вариант 3 – Установка по LAN (через сетевой кабель)

1. С помощью кабеля LAN подключите устройство к сети, также подключите его к источнику электропитания. После загрузки камеры она готова к эксплуатации.

Дальнейшие действия описаны на стр. 549 в разделе «Установить пароль устройства».

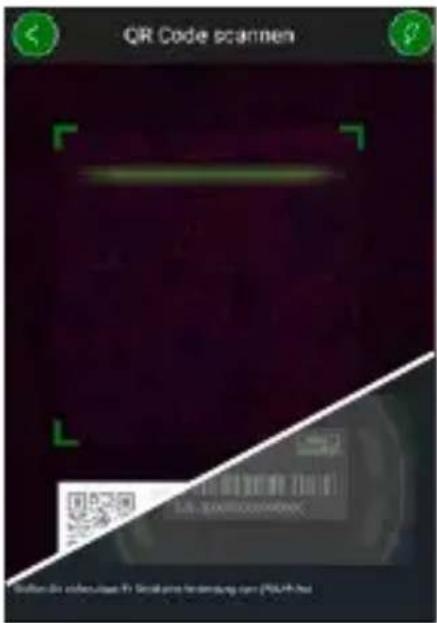

Установить пароль устройства – первичная установка с помощью смартфона и приложения BURGcam

1. Выберите в главном меню «Диспетчер устройств».
2. Нажмите «+» и выберите «Камера».
3. Выберите «Инициализация устройств», если вы устанавливаете систему впервые.

1. Отсканируйте QR-код устройства и проверьте правильность введенных данных.

2. Для инициализации камеры введите индивидуальный пароль для учетной записи администратора. Для того чтобы иметь возможность при необходимости сбросить пароль устройства, требуется указать адрес электронной почты администратора. После этого нажмите «Подтвердить».

3. Если вы хотите использовать систему с удаленным доступом через соединение BURG Cloud P2P или получать уведомления об автоматических обновлениях, активируйте соответствующую функцию и после этого нажмите «Подтвердить».

Инициализация устройств на этом завершена. Храните пароль в надежном месте.

QR Code scannen S.D. EXERCISENANC

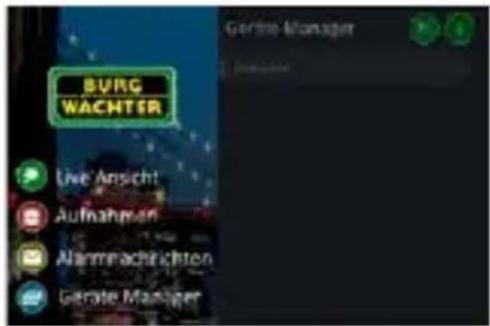

Добавление камеры в приложение BURGcam

Указание: приложение BURGcam содержит основные функции управления устройством. Более тонкие настройки и дополнительные функции, можно использовать через веб-приложение камеры с помощью компьютера.

1. Выберите в главном меню «Диспетчер устройств».
2. Нажмите + и выберите «Онлайн-поиск», чтобы обнаружить устройства в локальной сети.
3. Выберите из списка устройство с соответствующим серийным номером и нажмите «Добавить устройство».

1. Выберите удаленный доступ P2P, если вы хотите иметь доступ к камере, находясь в пути, или IP, если вы хотите иметь доступ к камере из локальной сети.
2. Введите название устройства и пароль и нажмите «Начать живую трансляцию», чтобы добавить камеру в список устройств и увидеть живую трансляцию.

Камера была успешно добавлена в приложение BURGcam.

Обеспечьте защиту кода и кодоносителей от попадания к посторонним лицам. Храните код и кодоносители в надежном месте, так чтобы доступ к ним имели только уполномоченные лица. В случае утери кода или кодоносителя незамедлительно измените коды и создайте новый кодоноситель.

В целях вашей безопасности настоятельно рекомендуется соблюдать следующие указания:

• Запрещается использовать в качестве пароля личные данные (например, дату рождения) или другие данные, которые можно угадать, зная пользователя.
• Необходимо время от времени менять BCE пароли пользователей.
• Активируйте DDNS/UPNP только тогда, когда это действительно необходимо, так как эти протоколы весьма небезопасны.
• Раздавать права пользователям следует по минимуму, так чтобы они могли работать, но не могли изменить системные данные.
• Системы наблюдения следует перенести в собственные сети, не использовать их совместно с сетевой ИТ-инфраструктурой предприятия.
• Заменяйте устаревшие системы на более новые, отвечающие современным стандартам информационной безопасности.
• Регулярно проверяйте наличие системных обновлений.

Описание меню камеры

После авторизации вы увидите живую трансляцию с камеры, а также пункты меню.

1.LIVE

(потоковое видео, настройка изображения, формат изображения)

2.ВОСПРОИЗВЕДЕНИЕ

(календарь, поиск записей)

3.НАСТРОЙКИ

(камера, сеть, событие, сохранение, система, информация)

4. ВЫХОД

Подробные описания отдельных пунктов меню вы найдете в руководстве пользователя.

Технические данные

Тип камеры цилиндрическая ИК-камера WLAN для помещений и улицы
Датчик 1/3" 4 Мпикс Progressive Scan CMOS
Разрешение 4 Мпикс:	2560 x 14401080 пикс: 1920 x 1080 (= Full HD)720 р: 1280 x 720D1: 704 x 576 / 704 x 480CIF: 352 x 288 / 352 x 240
Кадровая частота	20 кадров в секунду при 4 Мпикс,25/30 кадров в секунду при 1080 пикс
ИК-подсветка Дальность до 30 м*
ИК заграждающий фильтр Механика
Объектив 2,8 мм F2.0 с неизм. фокуснымрасстоянием
Угол обзора По горизонтали: 100°
Коррекция белого Автоматика
WLAN IEEE802.11b/g/n; до 50 m (наоткрытом пространстве)
LAN (RJ-45) 10/100 Base-T
Поддерживаемые протоколы	IPv4/IPv6, HTTP, HTTPS, TCP/IP, UDP,UPnP, RTSP, RTP, SMTP, NTP, DHCP,DNS, DDNS, FTP, IP-фильтр
Micro-SD-карта	макс. 256 ГБ; для записей и снимков
Установка	Вкл. кронштейн для настенногопотолочного монтажа
Электропитание	Блок питания на 12 В пост. т. входитв комплект поставки.
Потребляемая мощность	< 4,8 Вт
Диапазон температур	от -30 °C до +50 °C
Класс защиты IP67
Размеры ∅ 70 x 165 мм
Вес 0,45 кг

Дополнительные функции:

Компенсация контрового света	BLC/HLC/WDR
Подавление шума 3D
Частные зоны 4
Зоны распознавания движения	4

Указания:

* Дальность ИК-излучателя сильно зависит от места эксплуатации и окружения. Сильно поглощающие поверхности,например темные неровные структуры (почва, газон, асфальт), могут существенно сократить максимальную дальность действия.

** Дальность сигнала WLAN сильно зависит от места эксплуатации. Металлические структуры, стены и т. д. оказывают влияние на сигнал и качество связи.

Возможны ошибки и технические изменения.

Диапазон частот:

IEEE 802.11b / g 2400–2483,5 МГц макс. мощность передатчика: 100 мВт IEEE 802.11n 2400–2483,5 МГц макс. мощность передатчика: 100 мВт

Подробное руководство пользователя

Данное краткое руководство предназначено для того, чтобы быстро и легко ввести устройство в эксплуатацию. Дополнительные подробные объяснения и описания отдельных функций вы найдете в руководстве пользователя, которое можно загрузить в виде файла PDF:

В качестве альтернативы для быстрого доступа к руководству вы можете считать QR-код, чтобы напрямую загрузить руководство на смартфон или планшет. По этому QR-коду вы также найдете дополнительную информацию (частые вопросы и ответы).

QR-код к руководству по эксплуатации/дополнительной информации на немецком языке:

Дополнительную информацию о продукции BURGcam на немецком (DE) и английском (EN) языках см. на нашем веб-сайте:

Общие указания по безопасности и меры предосторожности

Справка и поддержка

В случае возникновения вопросов об изделии или его установке обращайтесь по адресу: [e-mail]

Для того чтобы мы могли оказать вам максимальную поддержку, пожалуйста, укажите следующую информацию:

• Обозначение устройства
• Если есть вопросы по приложению: Версия микропрограммного обеспечения, версия приложения и программного обеспечения смартфона
  • Информация об установке
• При вопросах о сетевом подключении: Настройки и структура сети
• Подробное описание проблемы
• Информация о том, как и когда можно с вами связаться

Внимание

Изменения и модификации, не санкционированные специальным надзорным органом, могут привести к лишению разрешения на эксплуатацию устройства.

Указание в соответствии с Общим регламентом по защите данных (DSGVO)

В случае применения видеосистем безопасности происходят автоматизированный сбор, переработка и использование персональных данных. Такие данные находятся под защитой DSGVO, который, являясь регламентом EC, напрямую действует и в Германии. Ответственность за эксплуатацию изделия и обработку данных несет пользователь системы. При установке видеосистемы безопасности необходимо принять соответствующие технические и организационные меры по обеспечению сохранности персональных данных.

Общие указания по безопасности

• Перед вводом устройства в эксплуатацию необходимо внимательно прочитать данное руководство, а затем бережно хранить его в качестве справочного материала.
• Необходимые работы с электрическими системами должны выполняться только квалифицированным персоналом.
• Установкой устройства могут заниматься только квалифицированные специалисты, она должна проходить с полным соблюдением действующих местных норм и предписаний.
  • Перед каждой очисткой устройство необходимо выключить и отделить от рабочего напряжения. Для очистки используйте слегка смоченную ткань.
• Используйте устройство исключительно по назначению.
• Запрещается заменять типовую табличку.

• Перед вводом в эксплуатацию проверьте отсутствие повреждений на токоведущих деталях. Поврежденные детали необходимо заменить.

• Не используйте дополнительных устройств, не рекомендованных производителем устройства. Они могут отрицательно сказаться на работе устройства, а в худшем случае привести к поражению электрическим током или к возгоранию.

• Никогда не эксплуатируйте устройство вблизи воды или других жидкостей.
• Устройство следует монтировать на достаточно крепком основании.
• Возможные отверстия на корпусе устройства предназначены для вентиляции и защищают устройство от перегрева. Запрещается закрывать или загораживать эти отверстия.
• Используйте только рекомендованный источник рабочего напряжения.
• Если для устройства требуется источник электропитания с заземлением, его необходимо подключать только к сертифицированной розетке.
• Соединительные кабели необходимо защитить от прикосновений и повреждений.
• В случае неисправностей или отказа устройства выключите устройство и отсоедините его от источника рабочего напряжения. Никогда не пытайтесь самостоятельно проводить сервисные или ремонтные работы на устройстве с открытым корпусом.
• Всегда поручайте сервисные и ремонтные работы квалифицированным специалистам.
• В качестве запчастей разрешается использовать только запчасти, имеющие допуск производителя устройства.
• При утилизации отслужившего устройства соблюдайте действующие предписания.

CE

Обращаем ваше внимание на то, что электрические и электронные устройства с подобной маркировкой запрещено утилизировать с бытовыми отходами. Они должны утилизироваться отдельно. Узнайте в ответственном учреждении вашего города или муниципалитета, где расположены ближайшие пункты сбора батареек и электрических отходов.

Настоящим компания BURG-WÄCHTER KG, заявляет, что данный прибор соответствует требованиям директивы 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) и директивы EC по низковольтному оборудованию (2014/35/EU).

Полный текст Декларации соответствия EU доступен на сайте компании: www.burg.biz.

Указание относительно лицензии GNU GPL

Обратите внимание, что в данном устройстве среди прочего используется программное обеспечение с открытым исходным кодом, защищенное лицензией GNU General Public License (GPL). Обращаем ваше внимания на действующие положения лицензии GPL, которые необходимо соблюдать для правомерного использования программ.

Распечатанный текст лицензии GPL V2 прилагается к изделию. Текст лицензии GPL также можно загрузить на сайте компании https://www.burg.biz/service-downloads/ manuals/#Videoueberwachung

Вы и любые другие третьи лица по запросу получите полный читае- мый машинами открытый исходный код программного обеспечения, лицензированного в соответствии с лицензией GPLv2. Исходный код может быть предоставлен в виде бесплатной ссылки на загрузку или на флеш-накопителе (платная услуга). Данное предложение действу- ет в течение трех лет с момента отправки товара.

Отправляйте ваш запрос на следующий адрес:

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Deutschland

Тел.: [phone]

Факс: [phone]

Эл. почта: [e-mail]

Обращаем ваше внимание на то, что мы не оказываем технической поддержки и не предоставляем гарантии качества в отношении исходного. Исходный код является лишь частью использованного программного обеспечения.

При возникновении технических вопросов в отношении изделия читайте подробное руководство по эксплуатации и ответы на часто задаваемые вопросы, которые вы можете найти на следующем сайте: www.burg.biz. Если у вас тем не менее останутся вопросы, вы можете обратиться к нам по электронной почте: [e-mail]

Выходные данные

Авторские права на данное руководство по эксплуатации целиком и полностью принадлежат компании BURG-WÄCHTER KG. Любое копирование, в том числе на электронные носители, требует письменного разрешения компании BURG-WÄCHTER KG. Перепечатка, в том числе частичная, запрещена. Все упомянутые названия фирм и изделий являются товарными знаками или зарегистрированными товарными знаками или торговыми марками соответствующих владельцев.

Возможны ошибки и технические изменения.
