MANUAL DE USUARIO BURGcam BULLET 3040 Burg Wächter

• Cámara de vídeo de seguridad para exteriores

• Solución profesional optimizada para el hogar

• Resolución: 4 MP (2560 × 1440)

• Detección de movimiento por zonas

• Grabación en tarjeta SD de hasta 256 GB (no se incluye en el suministro)

• Acceso remoto a través de la BURGcam App (para Android e iOS)

• Resistente a la intemperie en exteriores (IP67)

• Visión nocturna con un alcance de hasta 30 m

• Supresión de la luz de fondo con alta dinámica

• Videostreaming H.265+/HEVC optimizado para WLAN y grabaciones de larga duración

• Funcionamiento por WLAN o LAN

• WLAN de 2.4 GHz b/g/n, encriptación WPA2 con hasta 50 m de alcance de WLAN en campo abierto

• Campo de visión con un ángulo de 100º

• Material de montaje incluido en el suministro

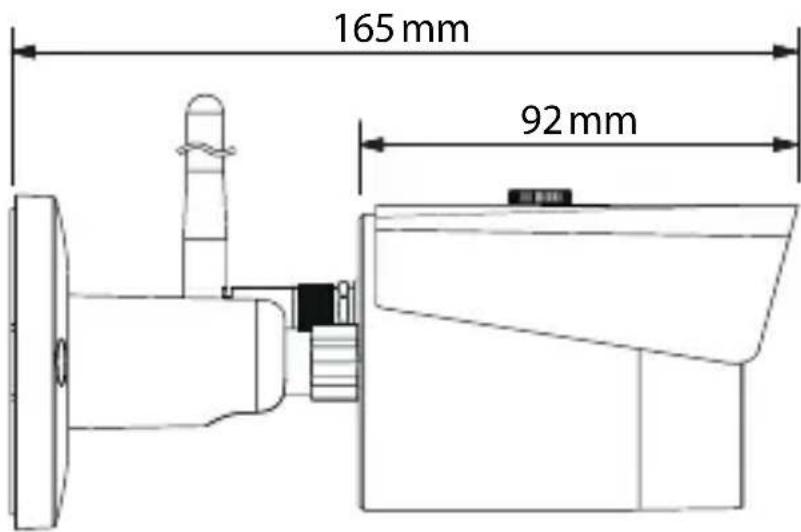

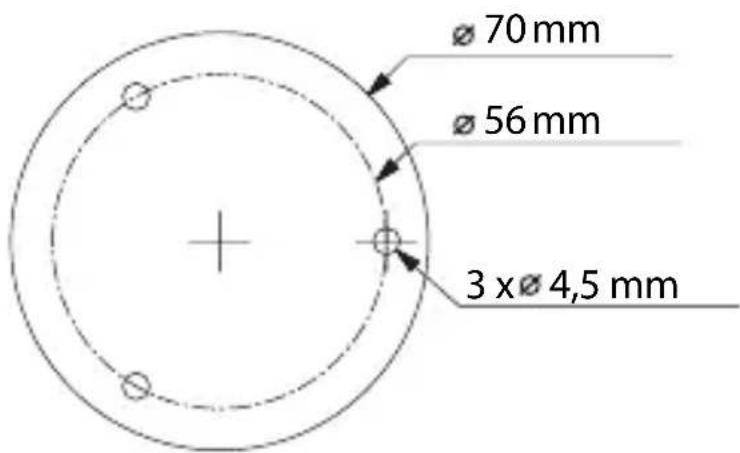

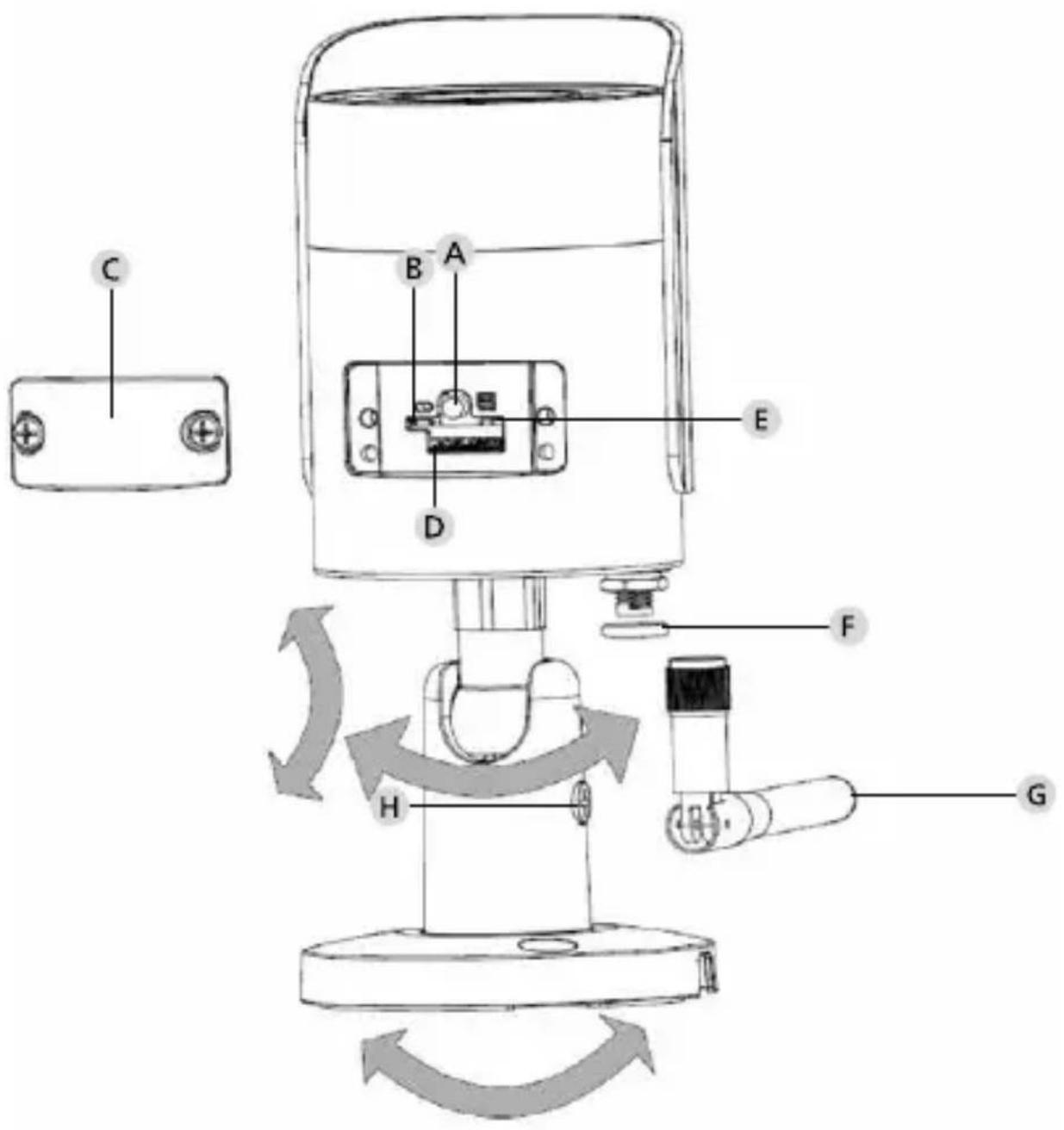

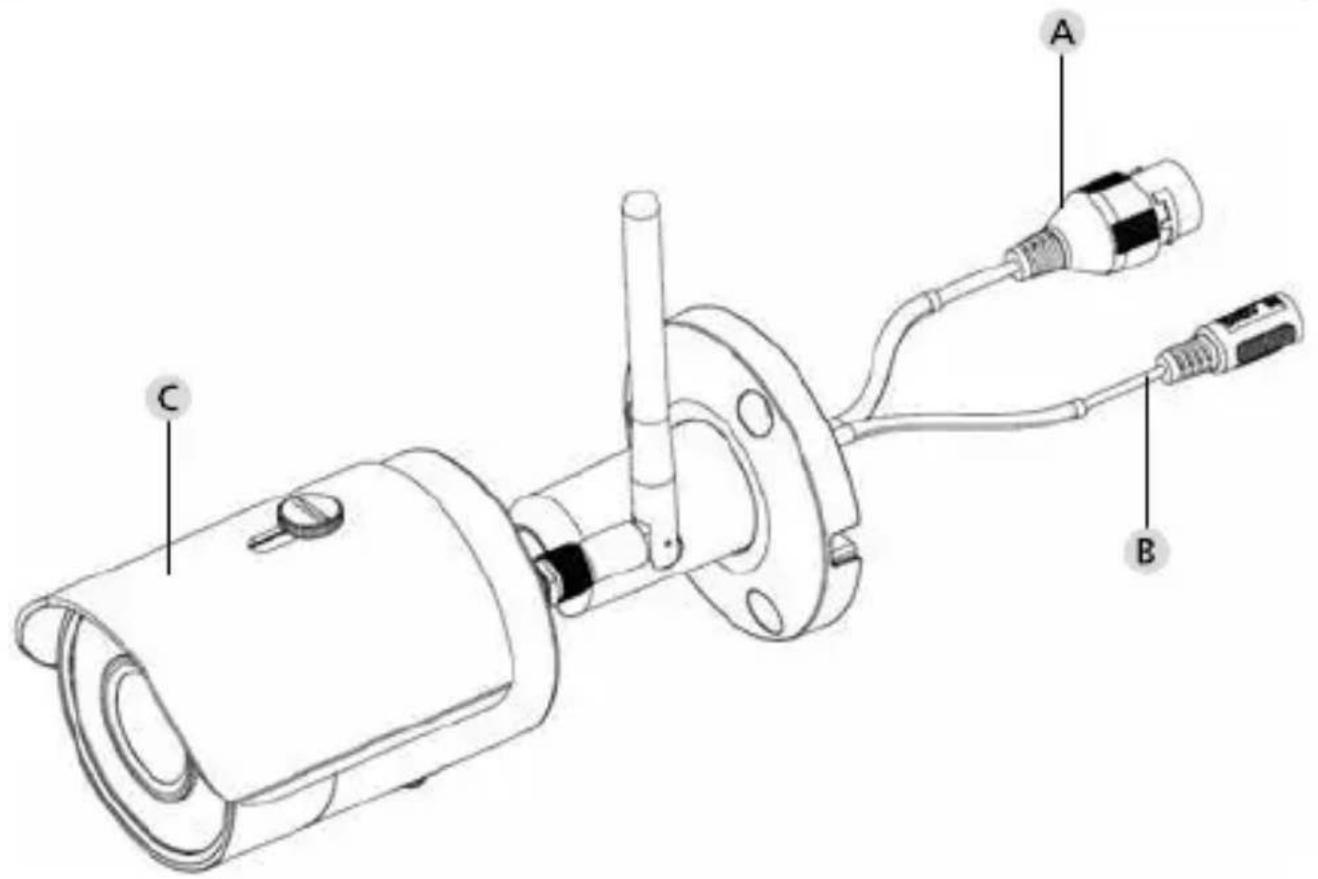

• Adaptador incluido452 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 453 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm Plano no hecho a escala. Se reserva el derecho a la presencia de errores y modicaciones técnicas. Dimensiones Vista lateral Ventana para ver el interior en la parte trasera454 | Espanol BURGcam BULLET 3040 Conexiones, indicadores y teclas de control Descripción Conexión LAN / cable de red Tensión de servicio 12 V DC Protección frente al sol454 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 455 Conexiones, indicadores y teclas de control456 | Espanol BURGcam BULLET 3040 Descripción Reset: Mantenga pulsada la tecla durante unos 8 segundos hasta que se apague el indicador luminoso para restablecer los ajustes de fábrica de la cámara. Indicador luminoso de estado: Rojo: Arranque Verde con parpadeo lento: Arranque nalizado; Esperando conexión LAN Verde con parpadeo rápido: Se ha establecido conexión LAN Verde: Conexión WLAN establecida correctamente; Funcionamiento normal Alternativo rojo y verde: La cámara se está actualizando Rojo con parpadeo lento: No se ha podido establecer conexión de red o se ha interrumpido Rojo con parpadeo rápido: Mal funcionamiento, no ha podido arrancar, alarma o error en la tarjeta SD Tapa protectora Ranura para tarjeta SD Junta tórica (hermética) Antena WLAN Tornillo de ajuste456 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 457 Instalación Preparación Lista de comprobación: 1 Posible suministro eléctrico in situ 2 Si funciona a través de WLAN: La intensidad de señal de WLAN es suciente para una reproducción de vídeo en streaming de alta calidad. Aviso: En algunos casos puede ser necesario un repetidor. 3 No hay ningún conducto que transporte corriente o agua que pueda resultar dañado durante el montaje 4 El campo de visión de la cámara no encuentra obstáculos en el lugar de montaje. Aviso: Tenga en cuenta el crecimiento de las plantas. 5 Si funciona a través de WLAN: Contraseña WLAN siempre a mano 6 Banda de frecuencia de 5 Ghz del router de banda dual desactivada 7 Smartphone conectado a la SSID de la WLAN donde se vaya a congurar la cámara458 | Espanol BURGcam BULLET 3040 Instalación

• Si funciona a través de WLAN: En primer lugar, compruebe la intensidad de la señal de la WLAN con un teléfono móvil o tablet. Compruebe igualmente si en el lugar de montaje existe suministro de corriente.

• Utilice los tornillos, tacos y la plantilla para perforaciones que se incluyen en el suministro, y je el cuerpo de la cámara en el lugar deseado (ver dibujo de la P. 453). Utilice el adaptador que se adjunta para conectar la cámara con la correspondiente tensión de servicio. La cámara necesita aprox. 2 minutos para estar lista para su funciona- miento.458 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 459 Existen 3 posibilidades de instalación: Mediante PC y software Opción 1 (P. 460): Conguración mediante LAN (cable de red) y PC con el software „BURGcong Tool“ Mediante smartphone y BURGcam App Opción 2 (P. 462): Conexión mediante LAN con BURGcam App Opción 3 (P. 464): Conexión mediante LAN (cable de red) Antes de empezar con la conguración, instale e inicie la aplicación BURGcam App en su smartphone para congurar el acceso remoto. BURGcam App para Android BURGcam App para iOS Conexión con la red460 | Espanol BURGcam BULLET 3040 Opción 1– Conguración mediante LAN (cable de red) y PC con el software „BURGcong Tool“ Conecte la cámara mediante un cable de red (no se incluye en el suministro) a su router local. Asegúrese de que la cámara y el PC / ordenador portátil estén conectados a la misma red. Instale el software BURGcong Tool y abra la aplicación. La cámara incluye de fábrica un protocolo DHCP (asignación automática de una dirección IP). Si su red funciona con direcciones IP jas, la cámara indicará la IP 192.168.1.108. En ese caso, congure la IP de su PC según esa red. Seleccione el equipo deseado y haga clic en el icono del navegador

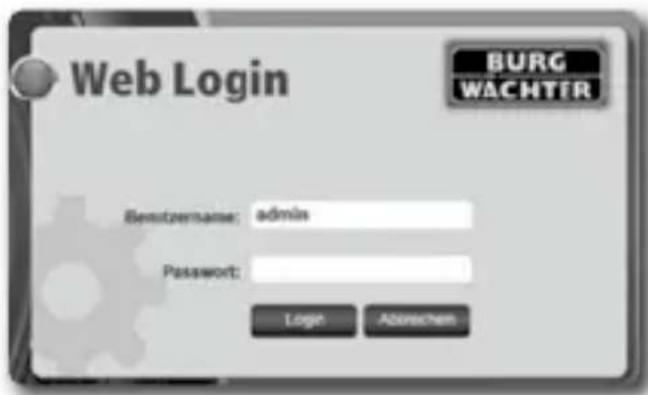

“ (Fig. 1) Aparecerá el asistente de conguración, que le guiará a través del menú. Siga las indicaciones e introduzca una contraseña segura para la cuenta del administrador. Para incluir su equipo en la BURGcam App, siga las indicaciones que aparecen en „Conectar la cámara a la BURGcam APP“. BURGcong Tool: Acceso a la descarga. De forma alternativa, podrá descargar la BURGcong Tool en la página web www.burg.biz460 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 461 Fig 1 Inicio de sesión Introduzca los datos de la cuenta que aparecían al iniciar la aplicación.462 | Espanol BURGcam BULLET 3040

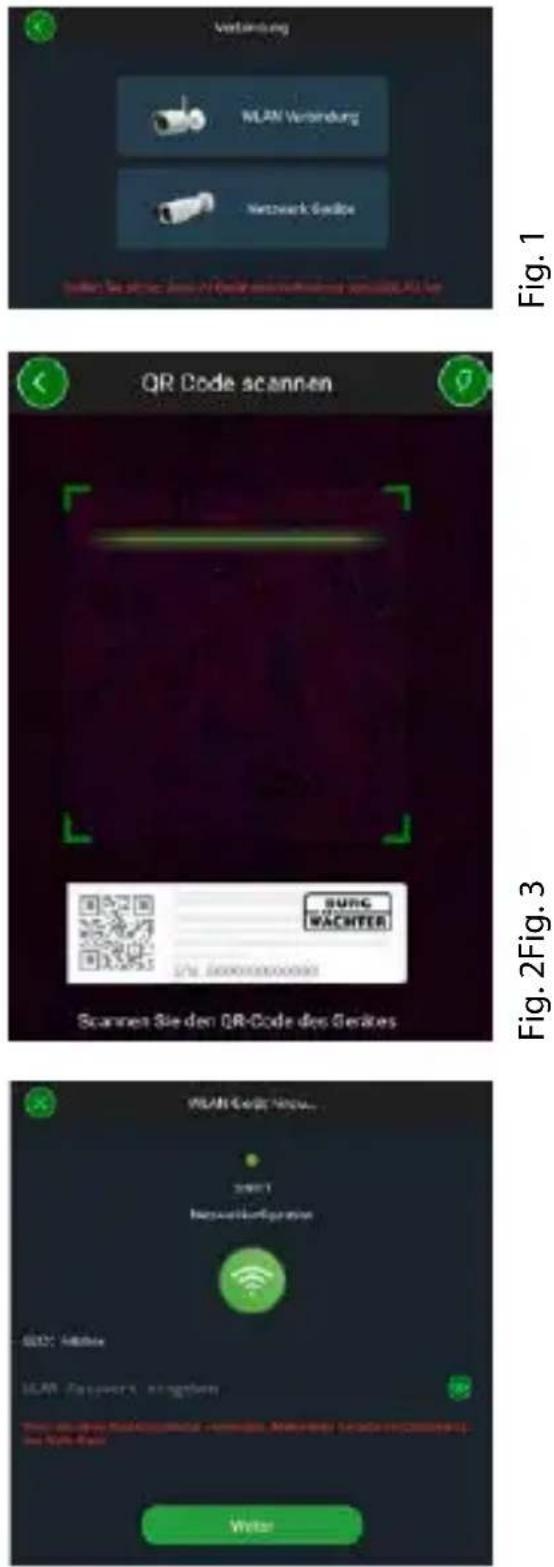

1. Pulse „Administrador de dispositivos“ -> „+“ -> „Cámara“ -> „Dispositi-

vo WLAN“ -> „Conexión WLAN“, para establecer una conexión entre la cámara y el router mediante WLAN (Fig. 1).

2. Escanee el código QR de la placa de características del dispositivo. Si

fuera necesario, active la luz de su smartphone (botón de ash, arriba a la derecha) para poder escanear mejor el código QR (Fig. 2).

3. Compruebe el número de serie detectado/introducido del dispositivo

y pulse «Continuar» (Fig. 3).

4. Introduzca su contraseña WLAN y pulse «Continuar».

Indicaciones: a. Desactive la banda de frecuencia de 5 Ghz durante la congura- ción. b. Asegúrese de que su smartphone esté conectado a la misma WLAN a la que desee conectar la cámara. c. Su router debe estar congurado de tal manera que los dispositi- vos puedan comunicarse entre sí dentro de la red.

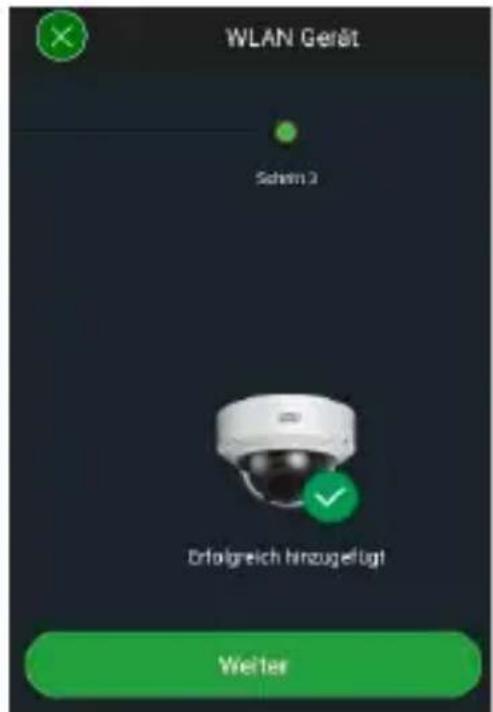

5. La cámara ya estará conectada a la red (Fig. 4). Se indicará que el

proceso se ha llevado a cabo de forma correcta (Fig. 5). El dispositivo ha sido agregado correctamente a la red. Siga los pasos indicados en el apartado „Creación de contraseña para el dispositivo“ en la P. 465. Opción 2 – Conguración mediante WLAN con la BURGcam App462 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 463 Fig. 1 Fig. 4Fig. 5 Fig. 2Fig. 3464 | Espanol BURGcam BULLET 3040 Opción 3 – Conguración mediante LAN (cable de red)

1. Conecte la cámara a un cable LAN y a la red, y a una fuente de alimen-

tación. Una vez nalizado el arranque de la cámara, estará lista para su funcionamiento. Siga los pasos indicados en el apartado „Creación de contraseña para el dispositivo“ en la P. 465.464 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 465

1. En el menú principal, seleccione

si es la primera vez que congura el sistema. Creación de una contraseña para el dispositivo – Conguración inicial mediante smartphone y BURGcam App466 | Espanol BURGcam BULLET 3040

4. Escanee el código QR del dispositivo

y verique los datos introducidos.

5. Introduzca una contraseña individual de

la cuenta de administrador. Para poder restablecer la contraseña del dispositivo, también deberá introducir la dirección de correo electrónico del administrador. A continuación pulse „Conrmar“.

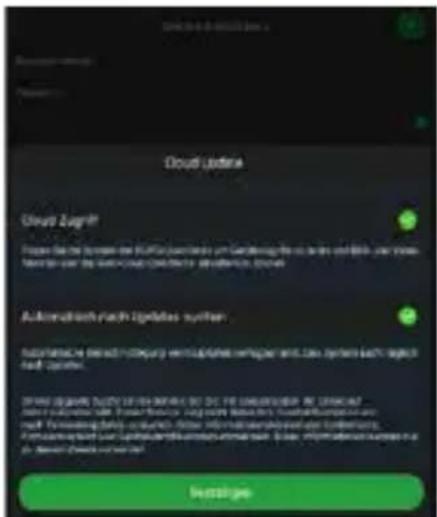

6. Si desea utilizar la conexión BURG Cloud

P2P para acceder de forma remota a su sistema, o desea estar informado acerca de las actualizaciones automáticas, active la correspondiente función y seguida- mente „Conrmar“. Ya habrá terminado la inicialización del dispositivo. Guarde la contraseña en un lugar seguro.466 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 467 Conexión de la cámara con la BURGcam APP Aviso: En la BURGcam App se muestran las principales funciones de la cámara. A través de la interfaz de la cámara se pueden congurar nume- rosas funciones y ajustes en el PC.

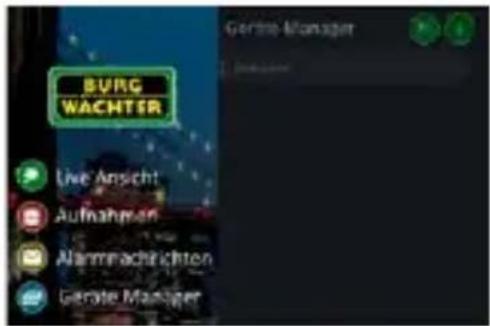

1. En el menú principal, seleccione

para encontrar los dispositivos que se encuentran dentro de la red local.

3. Seleccione el dispositivo de la lista con el

correspondiente número de serie y pulse „Añadir dispositivo“.468 | Espanol BURGcam BULLET 3040

4. Seleccione acceso remoto P2P si desea

acceder a la cámara cuando esté ausente, o bien seleccione IP si desea acceder a la cámara desde la red local.

5. Introduzca el nombre del dispositivo

y la contraseña y haga clic en „Comenzar streaming en directo“ para añadir la cámara a la lista de dispositivos y ver la imagen en directo.

La cámara se ha conectado correctamente a la BURGcam App.468 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 469 Generalidades Asegúrese de que los códigos y soportes de código no queden en manos de personas no autorizadas. Por tanto, guarde los códigos y los soportes de código en un lugar seguro, de modo que solo tengan acceso a ellos personas autorizadas. En caso de pérdida de un código o un soporte de código, modique inmediatamente el código y cree un nuevo soporte de código. Para su propia seguridad, recomendamos encarecidamente lo siguiente:

• No deben utilizarse como contraseña datos personales (por ej. fechas de nacimiento) u otros datos que se puedan deducir conociendo al usuario.

• Cambie TODAS las contraseñas del usuario con una frecuencia regular.

• Active DDNS/UPNP solo si es estrictamente necesario, ya que estos protocolos son muy vulnerables.

• Asigne privilegios de usuario de modo que todos puedan trabajar sin la capacidad de modicar datos de sistema importantes.

• Subcontrate sistemas de vigilancia de sus propias redes, y no los vincule a otras redes de la compañía.

• Sustituya sistemas desfasados por otros nuevos que cumplan con los requisitos de seguridad informática modernos.

• Compruebe regularmente las actualizaciones del sistema.470 | Espanol BURGcam BULLET 3040 Descripción de los menús de la cámara Una vez iniciada una sesión, podrá ver en la cámara la imagen en directo y los apartados del menú.

(Función calendario, búsqueda de grabaciones)

(Cámara, red, evento, almacenamiento, sistema, información)

En el manual del usuario encontrará información más detallada relativa a cada uno de los apartados del menú. Tipo de cámara Cámara bullet IR WLAN para uso en interiores y exteriores Sensor 1/3” 4 MP Progressive Scan CMOS Resolución 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p: 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Datos técnicos470 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 471 Fotogramas por segundo 20 fps @ 4 MP, 25 / 30 fps @ 1080 p Foco IR Alcance de hasta 30 m* Filtro IR Mecánico Objetivo Objetivo jo de 2,8 mm F2.0 Ángulo visual Horizontal: 100° Balance de blancos Automático WLAN IEEE802.11b / g / n; hasta 50 m (campo abierto) LAN (RJ-45) 10 / 100 Base-T Protocolos soportados IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, ltro IP Tarjeta micro-SD máx. 256 GB; para grabaciones e instantáneas Instalación Incluye soporte para montaje en paredes o en techos Alimentación Adaptador de 12 V DC incluido en el suministro. Consumo < 4.8 W Intervalo de temperatura -30 °C hasta +50 °C472 | Espanol BURGcam BULLET 3040 Nivel de protección IP67 Dimensiones Ø 70 x 165 mm Peso 0,45 kg Funciones adicionales: Compensación de contraluz BLC / HLC / WDR Reducción del ruido 3D Zonas privadas 4 Zona de detección de movimiento

• El alcance del emisor de IR depende en gran medida del lugar de colocación y del entorno. Supercies muy absorbentes, como estructuras oscuras y rugosas (suelo, césped, asfalto) podrían reducir considerablemente el alcance máximo. ** El alcance de la señal WLAN depende en gran medida del lugar de colocación. Estructuras metálicas, paredes, etc. inuirán en la señal/conexión. Se reserva el derecho a la presencia de errores y modicaciones técnicas. Banda de frecuencia: IEEE 802.11b / g 2400–2483,5 MHz máx. transmisión de potencia: 100 mW IEEE 802.11n 2400–2483,5 MHz máx. transmisión de potencia: 100 mW472 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 473 Puede encontrar más información sobre los productos BURGcam en alemán (DE) e inglés (EN) en nuestra página web en: www.burg.biz a Products a Service & Downloads Manual detallado del usuario Esta guía rápida sirve para poner en funcionamiento el disposi- tivo de forma sencilla y rápida. Podrá encontrar descripciones y explicaciones más detalladas sobre cada una de sus funciones en el manual del usuario, que podrá descargar en formato PDF en: www.burg.biz a Service & Downloads a Bedienungsanleitungen a Montageanleitungen a Video-Sicherheit De forma alternativa, podrá acceder al manual de forma rápida a través de este código QR, para poder guardar directamente las instrucciones en su teléfono móvil o tablet. A través de este código QR tendrá acceso a más información (FAQ o Preguntas más frecuentes). Código QR para el manual de instrucciones/más información en alemán474 | Espanol BURGcam BULLET 3040 Indicaciones generales de seguridad y medidas de precau- ción Ayuda y soporte técnico SI tiene alguna pregunta sobre el producto o su conguración, diríjase a: [e-mail] Adjunte la siguiente información para que podamos atenderle de la mejor manera posible:

• Designación del dispositivo

• Para cualquier pregunta acerca de la App: Versión del rmware / de la App y versión del smartphone e información sobre su versión

• Información sobre la instalación

• Para cualquier pregunta acerca de la red: Ajustes y creación de redes

• Descripción detallada de los problemas

• Información sobre cómo y dónde contactar con usted Precaución Cualquier cambio o modicación no aprobado expresamente por el fabricante podría invalidar la autorización del usuario para operar el equipo.474 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 475 Indicaciones generales de seguridad

• Antes de la puesta en funcionamiento del dispositivo, lea cuidadosa- mente este manual y consérvelo para posteriores consultas.

• Cualquier trabajo realizado en equipos eléctricos deberá ser llevado a cabo exclusivamente por personal especializado.

• La instalación del dispositivo solamente la podrá realizar personal cualicado y deberá respetar las especicaciones y disposiciones locales.

• Antes de cada limpieza, el dispositivo deberá apagarse y desconec- tarse de la corriente. Utilice un paño ligeramente húmedo para su limpieza.

• El dispositivo deberá utilizarse exclusivamente para el n para que ha sido concebido.

• No sustituya la placa de características.

• Antes de ponerlo en marcha, compruebe que las piezas conducto- ras de la corriente no estén dañadas. Toda pieza dañada deberá ser sustituida. Indicación sobre el Reglamento General de Protección de Datos (RGPD) Durante el uso de sistemas de videovigilancia se recogen, tratan y utilizan datos personales de forma informatizada. Dichos datos están protegidos por el RGPD, aplicable en España por decreto de la UE. El explotador del equipo será responsable del tratamiento y el uso de dichos datos. Durante la instalación del sistema de videovigi- lancia, deben adoptarse determinadas medidas técnicas y organizativas para preservar la intimidad de las personas implicadas.476 | Espanol BURGcam BULLET 3040

• No utilice ningún accesorio cuyo uso no esté recomendado por el fabricante del dispositivo. De lo contrario podría afectar al funcionamiento del mismo y, en el peor de los casos, causar lesiones al usuario y generar descargas eléctricas, o incluso un incendio.

• No utilice nunca el dispositivo en presencia de agua u otro tipo de líquido.

• El dispositivo debe montarse sobre una base rme.

• Algunos de los oricios dispuestos en el dispositivo pueden servir para su ventilación y para evitar que se sobrecaliente. Estos oricios no deben cubrirse ni bloquearse bajo ningún aspecto.

• Utilice únicamente la fuente de alimentación recomendada.

• Si el dispositivo requiere una fuente de alimentación con toma de tie- rra, solamente podrá conectarse a una toma previamente vericada.

• Los cables de conexión deberán protegerse frente al contacto y a posibles daños.

• En caso de avería o de fallo general de funcionamiento, apague el dispositivo y desconéctelo de la corriente. No intente realizar usted mismo ningún trabajo de mantenimiento o reparación con la carcasa abierta.

• Los trabajos de mantenimiento y reparación deberán ser realizados exclusivamente por personal técnico cualicado.

• Utilice únicamente piezas de recambio autorizadas por el fabricante.

• Respete las disposiciones legales vigentes a la hora de eliminar el dispositivo al nal de su vida útil.476 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 477 Advertimos que los aparatos identicados como eléctricos y electrónicos, así como las pilas, no deben desecharse como residuo doméstico sino recogerse de forma separa- da. Infórmese en la ocina responsable de su municipio de los puntos de recogida para pilas y residuos eléctricos. Por la presente, BURG-WÄCHTER KG declara que este dispositivo cumple la Directiva 2014/53/EU, (RED) 2014/30/ EU, (EMC) y 2011/65/EU (RoHS), además de la Directiva de baja tensión (2014/35/EU). El texto completo de la declaración de conformidad de la EU puede consultarse en la dirección de internet www.burg.biz.478 | Espanol BURGcam BULLET 3040 Tenga en cuenta que este producto incluye, entre otros, software de có- digo abierto, que cuenta con licencia pública general de GNU. Queremos hacer hincapié en los términos de la licencia de GNU, para garantizar que se haga un uso adecuado de conformidad con la GPL. Junto con este producto se adjunta el texto impreso de la licencia GPL V2. El texto de la licencia de la GPL también se puede descargar de la página web: https:/www.burg.biz/service-downloads/ manuals/#Videoueberwachung Tanto usted como otras posibles terceras partes podrán obtener, bajo petición, el código fuente de código abierto completo, procesable por una máquina, del software con licencia GPL V2. El código fuente está disponible bien a través de un enlace para descarga gratuita o bien en una memoria USB (de pago). Esta oferta tiene tres años de vigencia a partir de la fecha de envío del producto. Indicaciones sobre la Licencia Pública General (GPL) de GNU478 | Espanol BURGcam BULLET 3040 BURGcam BULLET 3040 Espanol | 479 Si tiene alguna consulta, diríjase a:

Altenhofer Weg 15 58300 Wetter Deutschland Tel: [phone] Fax: [phone] E-Mail: [e-mail] Tenga en cuenta que no podemos ofrecerle ningún tipo de soporte técnico o garantía respecto a la exactitud del código fuente. El código fuente represen- ta solamente una parte del software completo. Si tiene alguna consulta técnica sobre el producto, lea detenidamente las instrucciones de uso y consulte las Preguntas más frecuentes, que encon- trará en esta página web: www.burg.biz. Si, no obstante, sigue teniendo alguna pregunta, estaremos encantados de atender por correo electrónico en la dirección: [e-mail] Impressum El copyright de estas instrucciones de uso es propiedad exclusiva de BURG-WÄCHTER KG. Cualquier reproducción, incluyendo soportes elec- trónicos, requerirá el consentimiento escrito de BURG-WÄCHTER KG. Está prohibida su reproducción, tanto total como parcial. Las empresas y nombres de productos mencionados son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Se reserva el derecho a la presencia de errores y modicaciones técnicas.480 | български BURGcam BULLET 3040 Обхват на доставката Специални характеристики на оборудването 1x камера
