Produkttype	Utendørs overvåkningskamera
Merke	Burg Wächter
Modell	BURGcam BULLET 3040
Oppløsning	4 MP (2560 × 1440)
Sensor	1/3" 4 MP Progressive Scan CMOS
Synsvinkel	100° (horisontal)
Nattesyn	Opptil 30 m (infrarød)
Beskyttelsesgrad	IP67 (vanntett og værbestandig)
Tilkoblinger	LAN (RJ-45), WLAN 2,4 GHz (802.11b/g/n)
Strømforsyning	12 V DC (strømadapter følger med)
Strømforbruk	< 4,8 W
Lagring	Micro SD-kort opptil 256 GB (følger ikke med)
Vekt	0,45 kg
Dimensjoner	∅ 70 × 165 mm
Temperaturområde	-30 °C til +50 °C
Ekstra funksjoner	Bevegelsesdeteksjon (4 soner), private soner (4), WDR, 3D DNR, motlys kompensasjon BLC/HLC/WDR
Montering	Vegg eller tak, monteringssett inkludert (skruer, plugger, mal)
Mobilapp	BURGcam (kompatibel med Android og iOS)
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut, apparatet slått av og frakoblet
Sikkerhet	Administratorpassord, WPA2-kryptering, regelmessig fastvareoppdatering
Generell informasjon	Samsvarer med CE-direktiver, RoHS, RED; GPL-kildekode tilgjengelig på forespørsel

Ofte stilte spørsmål - BURGcam BULLET 3040 Burg Wächter

Hvordan tilbakestiller jeg kameraet til fabrikkinnstillinger?

Hold tilbakestillingsknappen (A) inne i omtrent 8 sekunder til indikatorlampen slukker. Kameraet starter på nytt med standardinnstillingene.

Hvilket SD-kort skal jeg bruke til opptak?

Bruk et micro SD-kort med maksimal kapasitet på 256 GB. Et kort av klasse 10 eller høyere anbefales for optimal ytelse.

Kan dette kameraet installeres innendørs?

Ja, det kan brukes innendørs, men det er spesielt designet for utendørs bruk med beskyttelsesgrad IP67 (støvtett og vanntett).

Hvordan kobler jeg kameraet til Wi-Fi-nettverket?

Bruk BURGcam-appen på smarttelefonen. Følg alternativ 2 i håndboken: trykk på 'Enhetsbehandling' → '+' → 'Kamera' → 'WLAN-enhet' og skann QR-koden på kameraet. Skriv deretter inn Wi-Fi-passordet ditt.

Jeg har glemt administratorpassordet, hva gjør jeg?

Utfør en maskinvaretilbakestilling ved å holde tilbakestillingsknappen inne i 8 sekunder. Etter omstart må du konfigurere kameraet på nytt via appen og sette et nytt passord.

Hva er rekkevidden til Wi-Fi?

WLAN-signalets rekkevidde kan være opptil 50 meter i fritt felt. Hindringer som vegger eller metallkonstruksjoner kan redusere rekkevidden.

Tar kameraet opp kontinuerlig?

Ja, du kan konfigurere kontinuerlig opptak på micro SD-kortet. Du kan også sette opp bevegelsesdeteksjon for bare å ta opp når bevegelse oppdages.

Hvilken type strømforsyning trengs?

Kameraet fungerer med en 12 V DC strømforsyning som følger med. Koble den til en standard stikkontakt ved hjelp av den medfølgende strømadapteren.

Hvordan oppdaterer jeg kameraets fastvare?

Oppdateringer kan gjøres via BURGcam-appen eller via kameraets webgrensesnitt. Aktiver automatiske oppdateringer i innstillingene for å motta de nyeste versjonene.

Kan jeg få tilgang til kameraet eksternt fra smarttelefonen min?

Ja, etter installasjonen aktiverer du P2P BURG Cloud-tilkoblingen i appen. Da kan du se live-strømmen og opptakene uansett hvor du er.

BRUKSANVISNING BURGcam BULLET 3040 Burg Wächter

Tegning ikke i målestoksforhold.

Via smartphone og BURGcam app

BURGcam app til Android BURGcam app til iOS

For din egen sikkerhed anbefales følgende:

1x sett med skruer og plugg

Spesielle utstyrskjennetegn

• Utendørs videosikkerhetskamera
  • Profesjonell løsning optimalisert for bruk i hjemmet
  • Oppløsning: 4 MP (2560 × 1440)
• Bevegelsesdeteksjon i soner
• Opptak til SD-kort opptil 256 GB (ikke en del av leveringsomfanget)
• Ekstern tilgang via BURGcam-app (Android, iOS)
  • Værbestandig for utendørs (IP67)
• Nattsikt opp til 30 m
• Motlysbelysningsbegrensning med høy dynamikk
• WLAN- og LAN-drift mulig
• 2,4 GHz b/g/n WLAN, WPA2-kryptering opp til 50 m WLAN i fritt område
• Vidvinkel 100° synsfelt
• Monteringsmaterial del av leveringsomfanget
• Nettdel del av leveringsomfanget

- H.265+/HEVC videostrømming optimalisert for WLAN og langvarige opptak

Dimensjoner

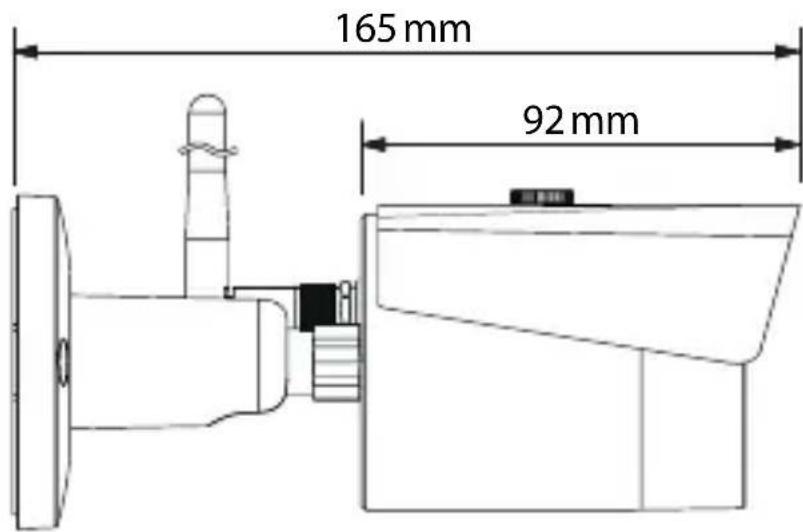

Oversikt over siden

165 mm 92 mm

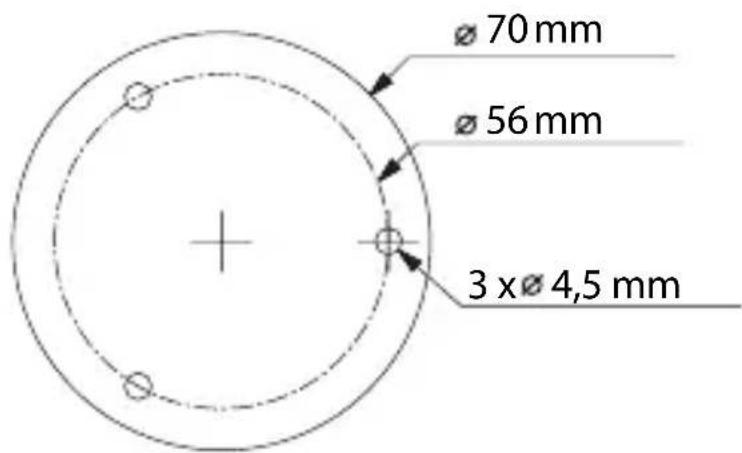

Oversikt over baksiden

Ø 70 mm Ø 56 mm 3 x Ø 4,5 mm

Tegning ikke i målestokk. Feil og tekniske endringer forbeholdes.

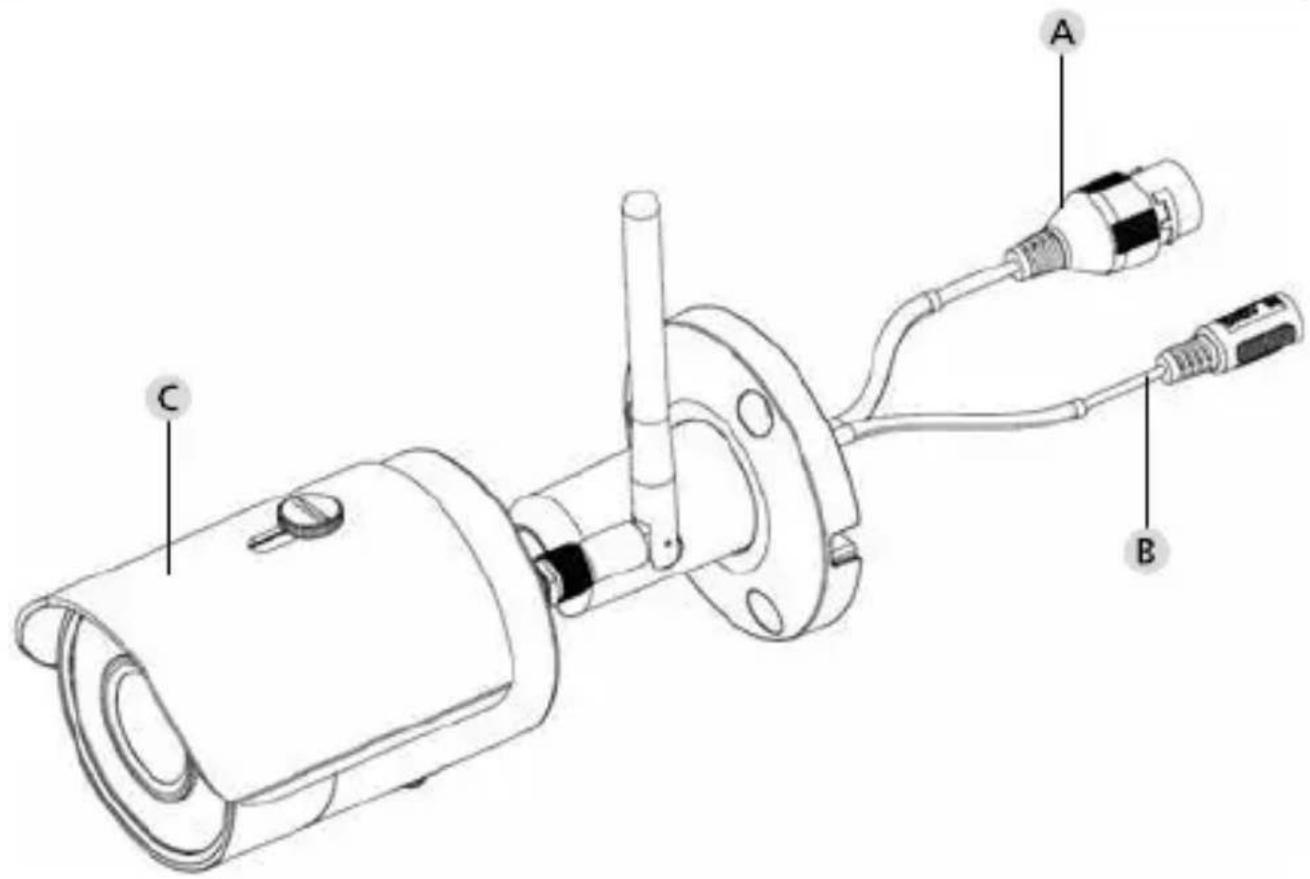

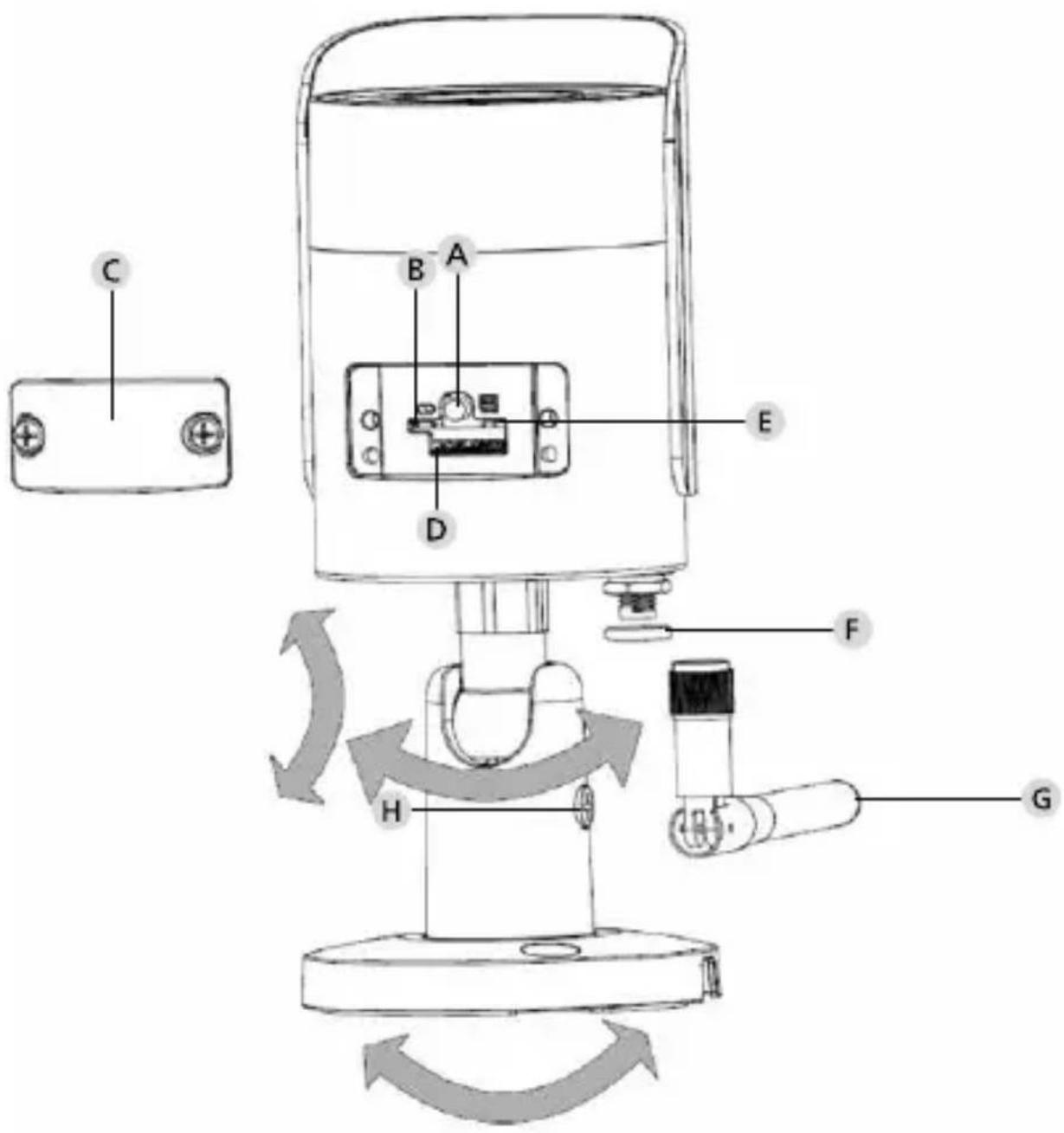

Tilkoblinger, skjermer og kontrollknapper

Tilkoblinger, skjermer og kontrollknapper

Grønn langsom blinkende: Oppstart fullført; Venter på WLAN-forbindelse

Grønn hurtig blinkende: WLAN-forbindelse blir opprettet

Grønn: WLAN-forbindelse vellykket opprettet; Vanlig drift

Vekselsvis

rød og grønn: Kameraoppdatering pågår

Rød langsom blinkende: Nettverkstilkoblingen mislyktes eller ble avbrutt

Rød hurtig blinkende: Feil, oppstart ikke vellykket, alarm- eller SD-kortfeil

C Deksellokk

D MicroSD-kortspor

F Tetningsring (vanntett)

G WLAN-antenne

H Festeskrue

Installasjon

Forberedelse

Sjekkliste:

1 Strømforsyning på installasjonssted mulig
2 Ved WLAN-drift: WLAN-signalstyrke tilstrekkelig for videostrømming av høy kvalitet. Merk: Eventuelt kreves det en repeater.
3 Ingen strømførende- eller vannledninger som kan bli skadet under montering
4 Synsfelt for kameraet på installasjonsstedet er uten hindringer. Merk: Ta hensyn til plantevekst.
5 Ved WLAN-drift: WLAN-passord tilgjengelig
6 5 Ghz-frekvensbånd for dual-band-ruteren deaktivert
7 Smarttelefon koblet til WLAN SSID der kameraet skal settes opp

Montering

• Ved WLAN-drift: Kontroller først WLAN-signalstyrken med en smarttelefon / et nettbrett. Sjekk også om du har strømforsyning på installasjonsstedet.
• Bruk de medfølgende skruene, pluggene og borehullmalen og fest kamerahuset på ønsket sted (se skisse på side 341). Bruk den medfølgende nettdelen til å koble kameraet til driftsspenningen. Kameraet tar ca. 2 minutter å klargjøres.

Koble til nettverket

Det er 3 mulige installasjonsmetoder å velge mellom:

Med PC og programvare

Før du begynner installasjonen, installer og start BURGcam-appen på smarttelefonen din for å konfigurere ekstern tilgang.

Koble kameraet til din lokale ruteren ved hjelp av en nettverkskabel (ikke i leveringsomfang). Forsikre deg om at kameraet og stasjonær PC / bærbar PC er i samme nettverk. Installer BURGconfig Tool og start bruken. Kameraet leveres fra fabrikken med DHCP (automatisk IP-tildeling).

Hvis nettverket ditt fungerer med faste IP-er, vises kameraet med IP 192.168.1.108. I dette tilfellet må du bytte PC-en til samme nettverk.

Installasjonsveiviseren vises og leder deg gjennom menyen. Følg instruksjonene og tilordne et sikkert passord for administratorkontoen.

For å legge til enheten i BURGcam-appen, følg instruksjonene under «Integrere kameraet i BURGcam-appen».

Skriv inn kontoinformasjonen du skrev inn under initialiseringen.

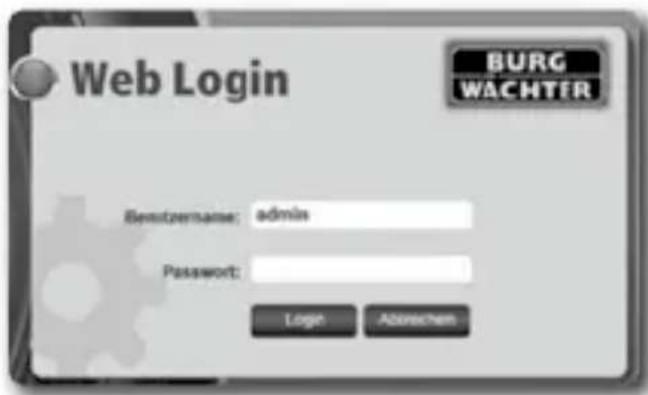

Web Login BURG WACHTFR Bemizernname: admin Password: Login Aborechen

Valg 2 – Koble til via WLAN med BURGcam-app

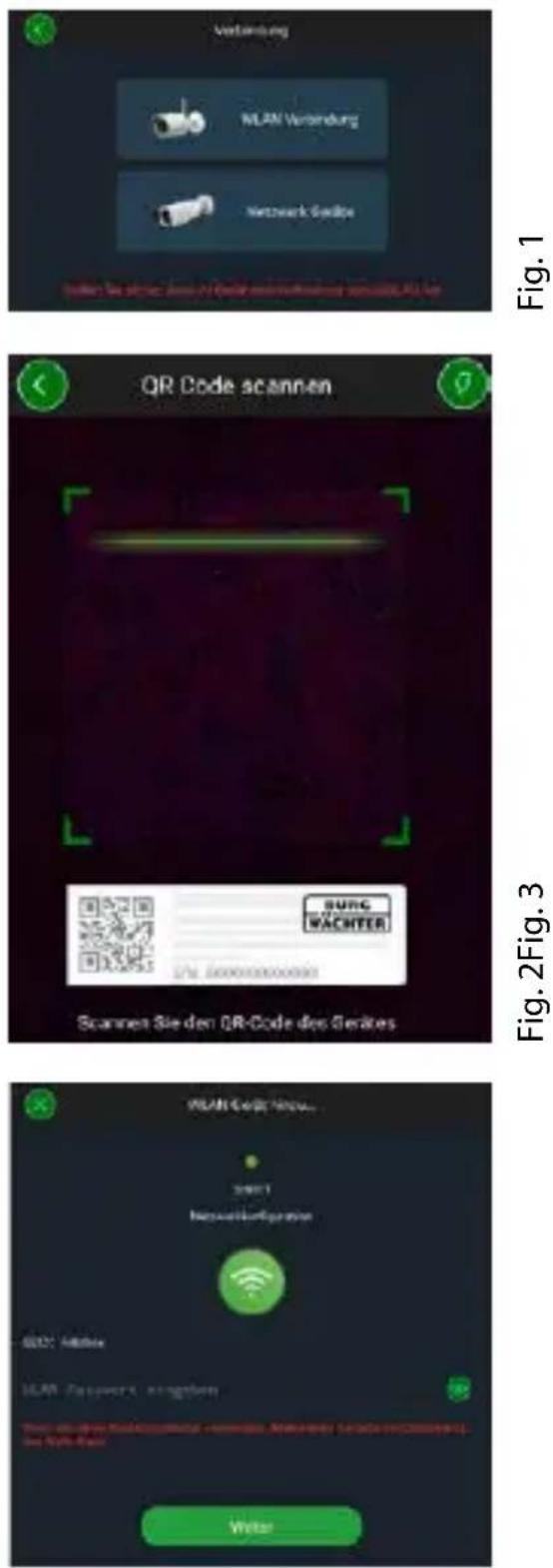

1. Trykk på «Enhetsbehandling» -> «+» -> «Kamera» -> «WLAN-enhet» -> «WLAN-tilkobling» for å opprette en forbindelse mellom kameraet og ruteren via WLAN (fig. 1).
2. Skann QR-koden på enhetens typeskilt. Aktiver om nødvendig smart-telefonlyset (blitzknappen øverst til høyre) for å lettere kunne skanne QR-koden (fig. 2).
3. Sjekk det gjenkjente/angitte serienummeret til enheten og trykk på «Neste» (fig. 3).
4. Skriv inn ditt WLAN-passord og trykk på «Neste».

Merknader:

a. Deaktiver 5 GHz-frekvensbändet under oppsettets varighet.
b. Forsikre deg om at smarttelefonen din er koblet til samme WLAN som den du vil integrere kameraet i.
c. Ruteren din må være konfigurert slik at enheter i nettverket kan kommunisere med hverandre.

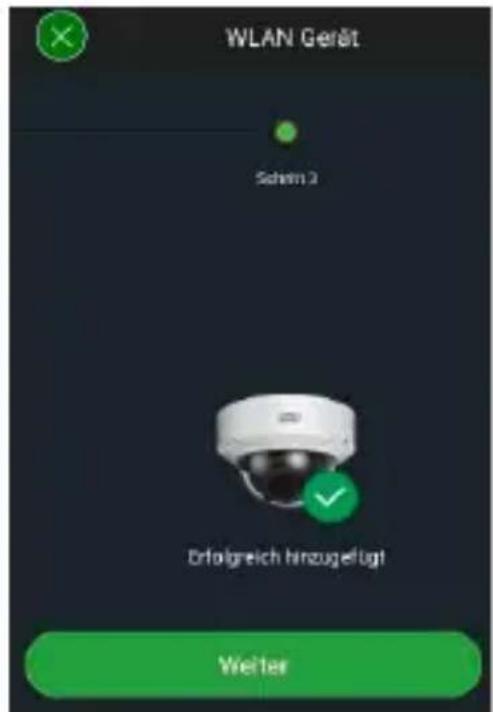

1. Kameraet blir nå integrert i nettverket ditt (fig. 4). Den vellykkede utførelse vil bli vist (fig. 5).

Enheten ble lagt til nettverket.

Fortsett på side 353 med «Tildele et enhetspassord».

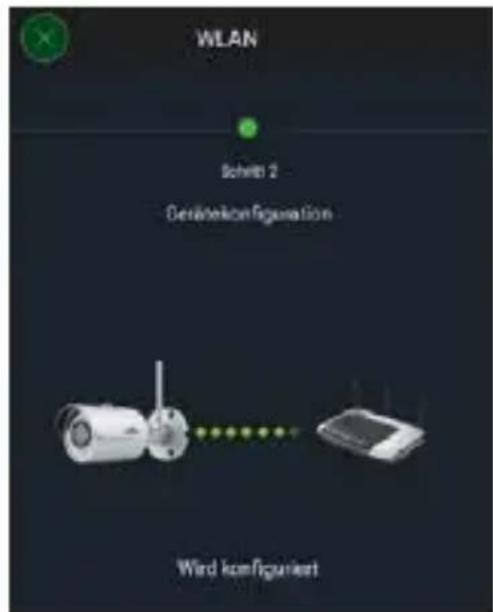

WLAN Schr12 Deränkelon-figuration Wind konfiguriert

Fig. 4Fig. 5

1. Koble kameraet til en LAN-kabel og nettverket, samt strømforsyningen. Etter at kameraet er startet opp, er det klart til bruk.

Fortsett på side 353 med «Tildele et enhetspassord».

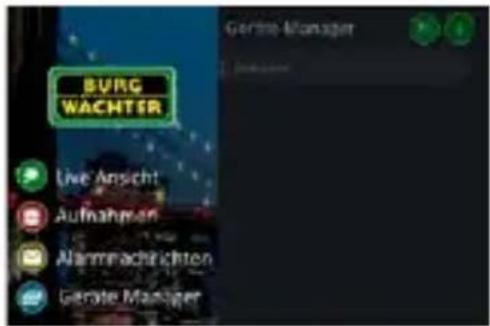

Tildel enhetspassord – første oppsett med smarttelefon og BURGcam-app

1. Velg «Enhetsbehandling» i hovedmenyen.
2. Trykk på + og velg «Kamera».
3. Velg «Enhetsinitialisering» når du installerer systemet for første gang.

1. Skann QR-koden på enheten og kontroller inntastingen.
2. Skriv inn et individuelt passord for administratorkontoen for å initialisere kameraet. For å eventuelt kunne tilbakestille passordet til enheten, må du også oppgi e-postadressen til administratoren. Trykk deretter på «Bekreft».
3. Hvis du vil bruke systemet med BURG Cloud P2P-tilkoblingen for ekstern tilgang eller ønsker å bli informert om automatiske oppdateringer, aktiverer du den tilsvarende funksjonen og klikker deretter på «Bekreft».

Enhetsinitialiseringen er nå fullført. Oppbevar passordet trygt.

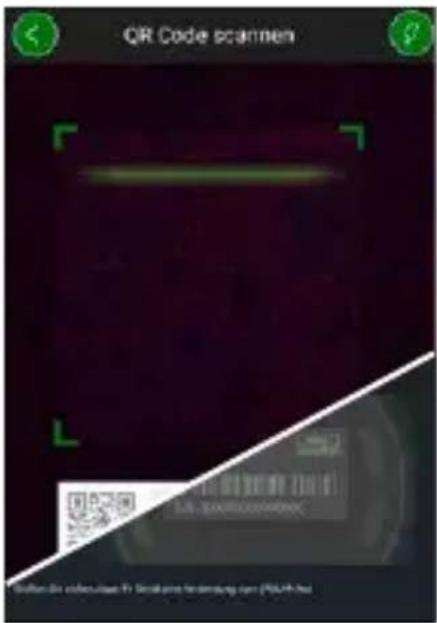

QR Code scannen S.D. EXERCISENANC

Merk: I BURGcam-appen vises en tegnet versjon av kjernefunksjonene til kameraet. Mer omfattende funksjoner og innstillinger, er konfigurert via kameraets webgrensesnitt med PC-en.

1. Velg «Enhetsbehandling» i hovedmenyen.
2. Trykk på + og velg «Online søk» for å finne enheter i det lokale nettverket.
3. Velg enheten med tilsvarende serienummer fra listen og trykk på «Legg til enhet».

1. Velg P2P ekstern tilgang hvis du vil ha tilgang til kameraet mens du er på farten, eller IP hvis du vil få tilgang til kameraet fra det lokale nettverket.
2. Skriv inn enhetsnavnet og passordet, og klikp på «Start Live Stream» for å legge til kameraet i enhetslisten og se live-bilde.

Kameraet ble vellykket integrert i BURGcam-appen.

Du bør oppbevare koden/kodebrikken på et sikkert sted som bare er tilgjengelig for autoriserte personer. Hvis en kode eller kodebrikke går tapt, endrer du koden umiddelbart og oppretter en ny kodebrikke.

For din egen sikkerhet anbefales det på det sterkeste:

• Personlige opplysninger (f.eks. fødselsdager) eller andre data man kan gjette utfra kjennskap til brukeren, skal ikke brukes som passord.
• Endre ALLE brukerpassord med uregelmessige intervaller.
• Aktiverer DDNS/UPNP først hvis dette er absolutt nødvendig, siden disse protokollene generelt har en høy angrepsflate.
• Tildel brukerrettigheter slik at alle får et minimum av nødvendige rettigheter til å jobbe uten å kunne endre systemrelevante data.
• Oppbevare overväkningssystemer i dine egne nettverk, ikke koble dem til IT-selskapsrelevante nettverk.
• Erstatte utdaterte systemer med nye systemer som oppfyller moderne IT-sikkerhetskrav.
• Kontroller regelmessig for systemoppdateringer.

(kalenderfunksjon, søk etter opptak)

3.INNSTILLINGER

(kamera, nettverk, hendelse, lagring, system, informasjon)

4. UTLOGGING

Du finner detaljerte forklaringer på de enkelte menyelementene i brukerhåndboken.

Tekniske data

Kameratype WLAN IR Bullet-kamera til bruk innendørs og utendørs
Sensor 1/3" 4 MP Progressive Scan CMOS
Oppløsning 4 MP: 2560 x 14401080 p: 1920 x 1080 (= Full HD)720 p: 1280 x 720D1: 704 x 576 / 704 x 480CIF: 352 x 288 / 352 x 240
Bildefrekvens	20 fps @ 4 MP, 25 / 30 fps @ 1080 p
IR-lyskaster Opptil 30 m	rekkevidde*
IR-sperrefilter Mekanisk
Objektiv 2.8 mm F2.0 fast objektiv
Synsvinkel Horisontal: 100°
Hvitbalansering Automatisk
WLAN	IEEE802.11b/g/n; opp til 50 m (fritt området)
LAN (RJ-45) 10/100 Base-T
Støttede protokoller IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP-filter
Micro-SD-kort maks. 256 GB; for opptak og øyeblikksbilder
Installasjon Inkl. holder for montering på vegg eller tak
Strømforsyning	12 V DC-nettdel del av leveringsomfanget.
Strømforbruk < 4,8W
Temperaturområde	-30°C til +50°C
Beskyttelsesklasse IP67
Dimensjoner ∅ 70 x 165 mm
Vekt 0,45 kg

Tilleggsfunksjoner:

Motlyskompensasjon BLC/HLC/WDR
Støyreduksjon 3D
Privatsoner 4
Bevegelsesdeteksjonssoner 4

Merknader:

* Rekkevidden til IR-senderen er sterkt avhengig av beliggenhet og miljø. Svært absorberende overflater, som f.eks. mørke, grove strukturer (jord, plen, asfalt) kan føre til en betydelig reduksjon i maksimal rekkevidde.

** Rekkevidden til WLAN-signalet er svært avhengig av plasseringen. Metalliske strukturer, vegger osv. påvirker signalet/tilkoblingen.

Feil og tekniske endringer forbeholdes.

Frekvensbånd:

IEEE 802.11b / g 2400–2483,5 MHz maks. sendeeffekt: 100 mW

IEEE 802.11n 2400–2483,5 MHz maks. sendeeffekt: 100 mW

Detaljert brukerhåndbok

Disse hurtigveiledningene hjelper deg med å sette enheten i drift på en enkel og ukomplisert måte. Du finner mer detaljerte forklaringer og beskrivelser av de enkelte funksjonene i brukerhåndboken, som du kan laste ned som en PDF-fil:

QR-kode for bruksanvisning / ytterligere informasjon på tysk:

Generell sikkerhetsinformasjon og forholdsregler

Hjelp og support

Hvis du har spørsmål om produktet eller dets oppsett, kan du kontakte: [e-mail]

Send følgende informasjon slik at vi kan tilby deg best mulig service:

• Enhetsbetegnelse
• For spørsmål om appen: Fastvareversjon/appversjon og smarttelefon og versjonsinformasjon
• Installasjonsinformasjoner
• For nettverksspørsmål: Innstillinger og nettverksoppstilling
  • Detaljert problembeskrivelse
• Informasjon om hvordan og når vi kan kontakte deg

Forsiktig

Endringer og modifikasjoner som ikke er uttrykkelig godkjent av den ansvarlige godkjenningsmyndigheten, kan føre til at lisensen for å betjene enheten trekkes tilbake.

Når du bruker videosikkerhetssystemer, blir personlige data samlet inn, behandlet og brukt på en automatisk måte. Slike data er under beskyttelse av GDPR, som EU-forskrift gjelder direkte i Tyskland. Operatøren av systemet er ansvarlig for drift og behandling av dataene. Når du installerer videosikkerhetssystemet, må det tas passende tekniske og organisatoriske tiltak for å beskytte de personlige rettighetene til de berørte.

Generelle sikkerhetsmerknader

• Før du tar enheten i bruk, bør denne håndboken leses nøye og deretter oppbevares som referanse.
• Arbeid som skal utføres på elektriske anlegg kan bare utføres av kvalifisert personell.
• Installasjonen av enheten kan bare utføres av kvalifisert personell og må være i samsvar med lokale spesifikasjoner og forskrifter.
• Før hver rengjøring må enheten slås av og kobles fra driftsspenningen. Bruk en lett fuktig klut til rengjøring.
• Bruk kun enheten til det tiltenkte formålet.
• Typeskiltet må ikke skiftes ut.
• Kontroller spenningsførende deler for skader før idriftsettelse. Skade-de deler må erstattes eller byttes.
• Ikke bruk tilleggsutstyr som ikke er anbefalt av produsenten av enheten. Disse kan påvirke enhetens funksjonalitet og i verste fall føre til personskader og elektrisk støt eller til og med starte brann.
• Bruk aldri enheten i nærheten av vann eller andre væsker.

• Enheten må installeres på en stabil overflate.

• Eventuelle åpninger på enheten brukes til ventilasjon og beskytter enheten mot overoppheting. Disse åpningene må aldri tildekkes eller sperres.

• Bruk kun den anbefalte driftsspenningsforsyningen.
• Hvis enheten krever strømforsyning med jordforbindelse, kan den bare brukes fra en kontrollert stikkontakt.
• Tilkoblingskabler må beskyttes mot kontakt og skade.
• I tilfelle driftsfeil eller fullstendig driftssvikt, slå av enheten og koble den fra forsyningsspenningen. Forsøk aldri å utføre vedlikeholds- eller reparasjonsarbeid selv med huset åpent.
• La kun vedlikeholds- eller reparasjonsarbeid utføres av kvalifiserte fagverksteder.
• Kun deler som er godkjent av produsenten, kan brukes som reserve- deler.
• Ved avhending av ubrukelige enheter, følg gjeldende lovbestemmelser.

CE

Vi gjør oppmerksom på at merket elektrisk og elektronisk utstyr og batterier ikke skal kastes som vanlig husholdningsavfall, men må leveres inn separat for sortering. Informer deg hos myndighetene i byen/kommunen om hvor du finner et retursted for elektronisk avfall.

Hermed forsikrer BURG-WÄCHTER KG, at dette produktet oppfyller kravene i direktivene 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) og lavspenningsdirektivet (2014/35/EU).

Den fullstendige EU-samsvarserklæringen finner du på www.burg.biz.

GNU GPL-lisensbevis

Merk at dette produktet kan blant annet Inneholder åpen kildekode-programvare som er lisensiert under GNU General Public License (GPL). Vi viser til lisensvilkårene for GPL for å sikre at programmene blir brukt i samsvar med GPL.

Den trykte GPL V2-lisensteksten er vedlagt dette produktet. GPL-lisensteksten kan også lastes ned fra hjemmesiden via https://www.burg.biz/service-downloads/manuals/#Videoueberwachung

Du og hver tredjepart vil på forespørsel motta den komplette og maskinlesbare åpne kildekoden for programvaren som er lisensiert under GPLv2. Kildekoden kan enten gjøres tilgjengelig som en gratis nedlastningskobling eller på en minnepinne (mot et gebyr). Dette tilbudet er gyldig i tre år etter at vi har sendt produktet.

Send forespørsel til:

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Deutschland

Tlf.: [phone]

Hvis du har tekniske spørsmål om produktet, kan du lese den detaljerte bruksanvisningen og se gjennom FAQ, som du finner på følgende nettsted: www.burg.biz. Hvis du fortsatt har spørsmål, kontakt oss via e-post på: [e-mail]

Impressum

Opphavsretten til denne bruksanvisningen ligger utelukkende hos BURG-WÄCHTER KG. Enhver reproduksjon, inkludert elektroniske databærere, krever skriftlig godkjenning fra BURG-WÄCHTER KG. Kopiering – selv delvis – er forbudt. Alle nevnte firma- og produktnavn er varemerker eller registrerte varemerker eller merker som tilhører deres respektive eiere.

Feil og tekniske endringer forbeholdes.

Leveransomfattning

1 st kamera

1 st borrhålsmall

1 st 12V DC-nätdel

1 st antenn

1 st kortanvisning
