| Vrsta izdelka | Zunanja nadzorna kamera |
| Znamka | Burg Wächter |
| Model | BURGcam BULLET 3040 |
| Ločljivost | 4 MP (2560 × 1440) |
| Senzor | 1/3" 4 MP Progressive Scan CMOS |
| Vidni kot | 100° (vodoravno) |
| Nočni vid | Do 30 m (infrardeče) |
| Stopnja zaščite | IP67 (vodotesno in odporno na vremenske vplive) |
| Povezave | LAN (RJ-45), WLAN 2,4 GHz (802.11b/g/n) |
| Napajanje | 12 V DC (priložen napajalnik) |
| Poraba električne energije | < 4,8 W |
| Shranjevanje | Micro SD kartica do 256 GB (ni priložena) |
| Teža | 0,45 kg |
| Dimenzije | ∅ 70 × 165 mm |
| Temperaturno območje | -30 °C do +50 °C |
| Dodatne funkcije | Zaznavanje gibanja (4 cone), zasebne cone (4), WDR, 3D DNR, kompenzacija proti svetlobi BLC/HLC/WDR |
| Montaža | Stenska ali stropna montaža, priložen montažni komplet (vijaki, mozniki, predloga) |
| Mobilna aplikacija | BURGcam (združljiva z Android in iOS) |
| Vzdrževanje in čiščenje | Čistite z rahlo vlažno krpo, aparat ugasnjen in odklopljen |
| Varnost | Skrbniško geslo, WPA2 šifriranje, redne posodobitve vdelane programske opreme |
| Splošne informacije | Skladno z direktivami CE, RoHS, RED; izvorna koda GPL na voljo na zahtevo |
Pogosto zastavljena vprašanja - BURGcam BULLET 3040 Burg Wächter
Vprašanja uporabnikov o BURGcam BULLET 3040 Burg Wächter
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Nadzorna kamera v formatu PDF brezplačno! Poiščite svoja navodila BURGcam BULLET 3040 - Burg Wächter in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. BURGcam BULLET 3040 znamke Burg Wächter.
NAVODILA ZA UPORABO BURGcam BULLET 3040 Burg Wächter
1x šablona za vrtanje
1x električni napajalnik 12 V DC
1x antenna
1x kratka navodila
- Kamera za video varovanje za uporabo na prostem
- Optimalna profesionalna rešitev za domačo uporabo
• Ločljivost: 4 MP (2560 × 1440)
• Zaznavanje gibanja v conah - Snemanje na kartico SD do 256 GB (ni priložena)
- Oddaljeni dostop z aplikacijo BURGcam (Android, iOS)
• Vremenska odpornost za uporabo na prostem (IP67) - Nočno snemanje do 30 m
- Kompenzacija nasprotne svetlobe z visoko dinamiko
- Pretakanje videa H.265+/HEVC optimizirano za WLAN in dolgotrajne posnetke
- Omogoča delovanje preko omrežja WLAN ali LAN
- WLAN 2,4 GHz b/g/n, šifriranje WPA2, doseg WLAN do 50 m na prostem
- Širokokotno vidno polje 100°
- Montažni material priložen
• Električni napajalnik priložen

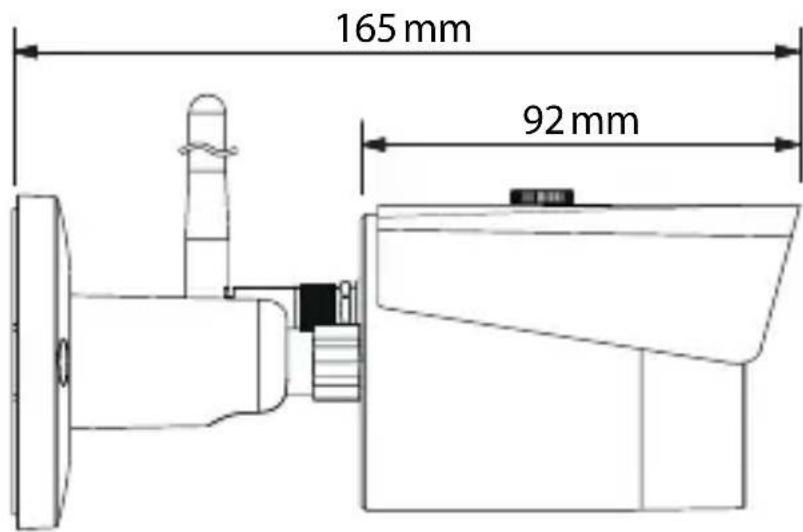

Mere
Pogled od strani


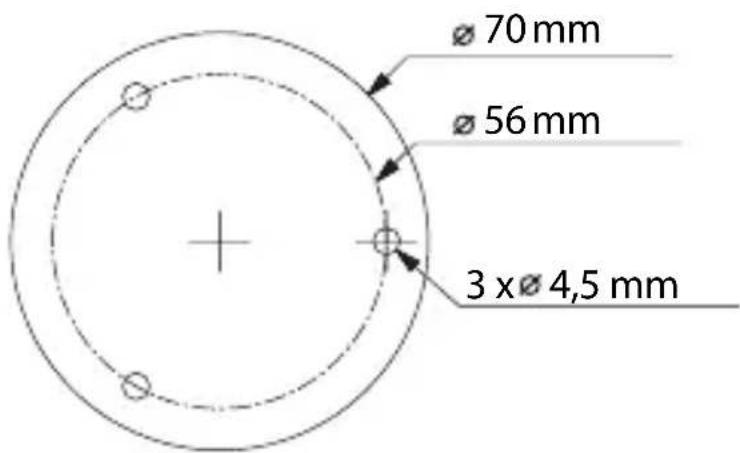

165 mm 92 mmPogled z zadnje strani
Pridržujemo si pravico do napak in tehničnih sprememb.

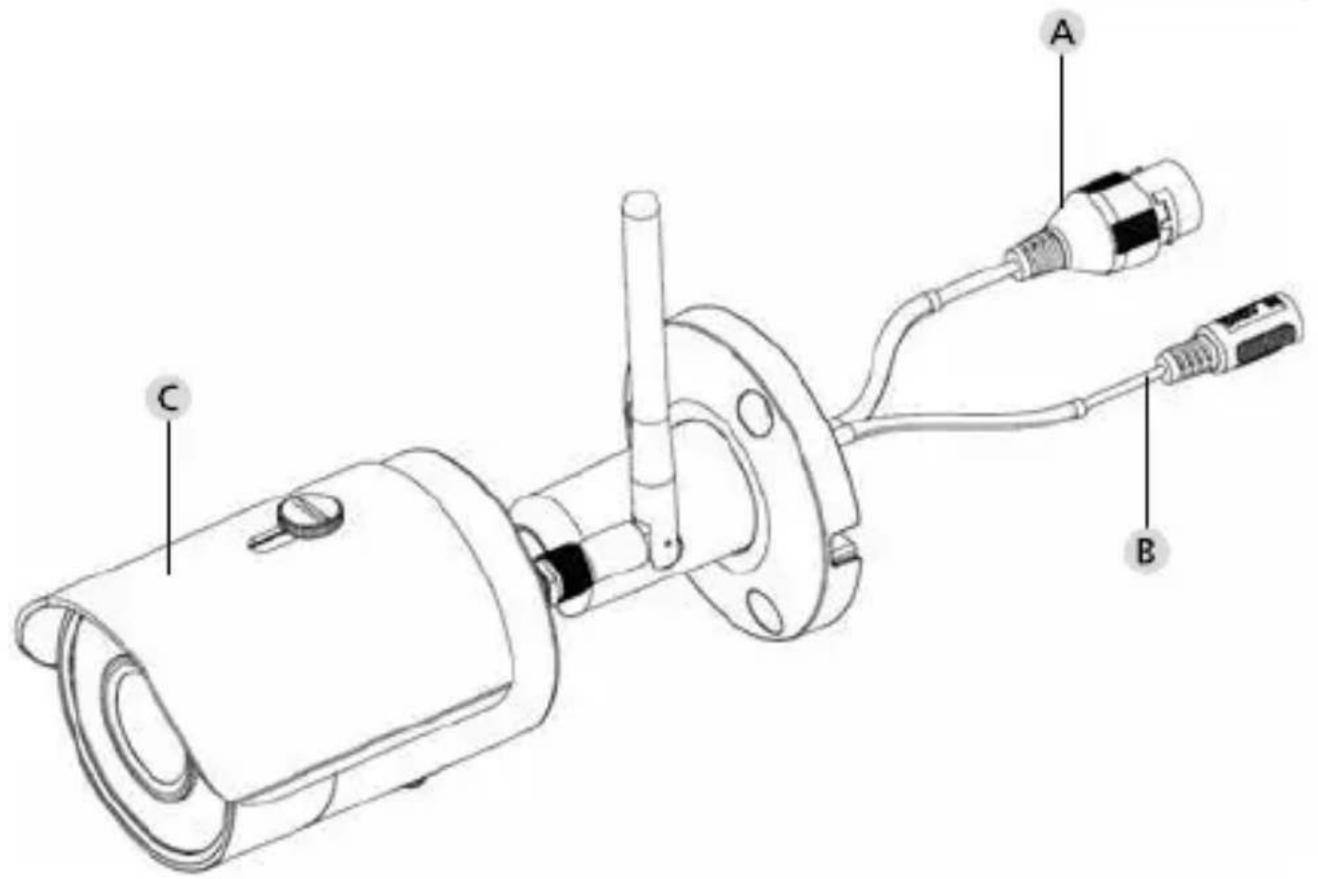

Priključki, prikazi in upravljalni gumbi

A Priključek za LAN / omrežni kabel
B Napajalna napetost 12 V DC
C Zaščita pred soncem

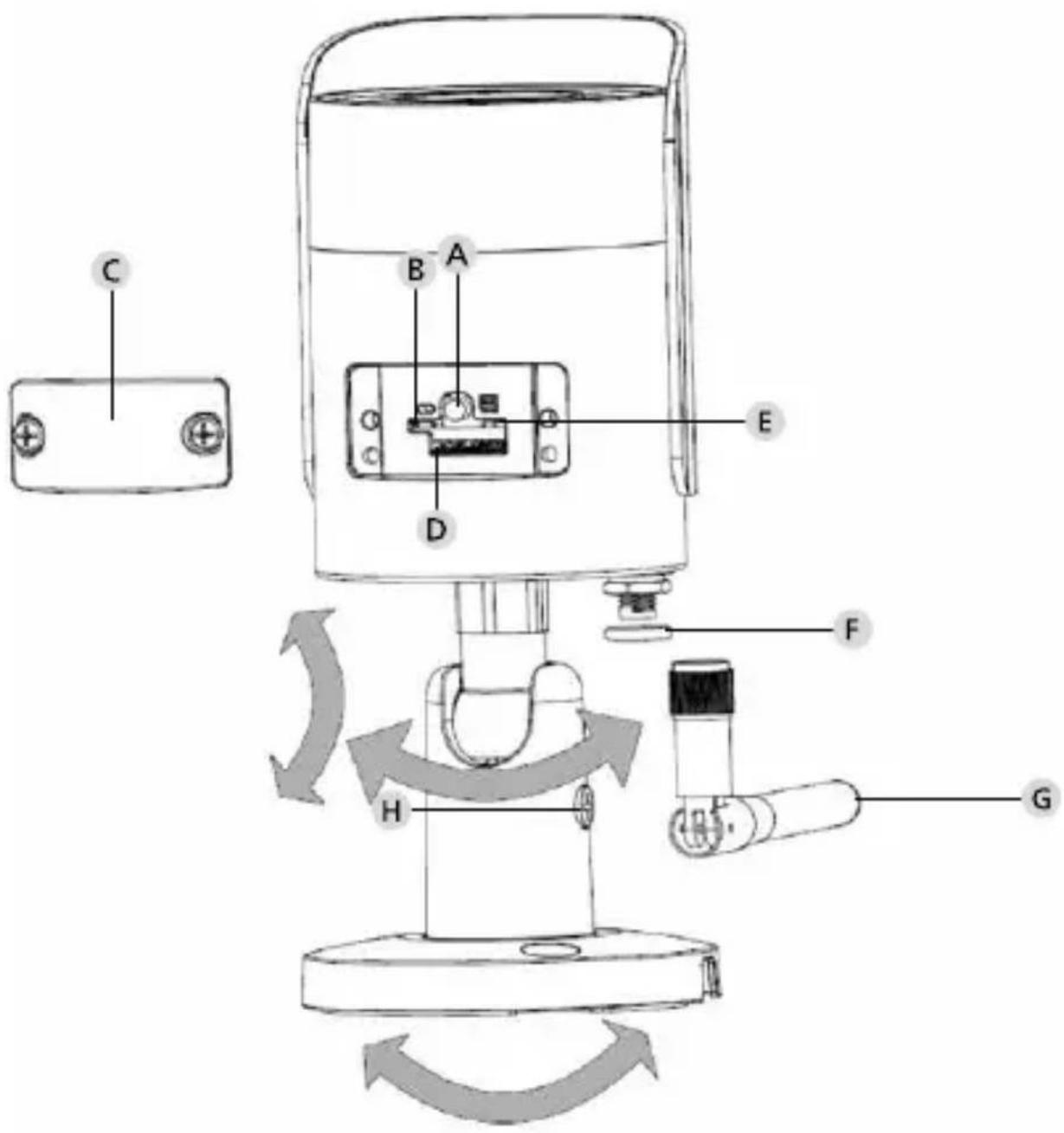

Priključki, prikazi in upravljalni gumbi

Če želite ponastaviti kamero na tovarniške nastavitve, držite tipko približno 8 sekund, da lučka preneha svetiti.
B Stanje lučke:
Rdeča:Zaganjanje
Zelena počasi utripa: Zaganjanje zaključeno; čakanje na povezavo WLAN
Zelena hitro utripa: Povezava WLAN se vzpostavlja
Zelena: Povezava WLAN uspešno vzpostavljena; normalno delovanje
lzmenjaje
rdeča in zelena: Poteka posodobitev kamere
Rdeča počasi utripa: Omrežna povezava ni uspela ali pa je prekinjena
Rdeča hitro utripa: Napaka, zagon ni uspel, alarm ali napaka kartice SD
C Pokrov
D Reža za kartico microSD
F Tesnilni obroček (vodotesen)
G Antena WLAN
H Pritrditveni vijak
Vgradnja
Priprava
Kontrolni seznam:
| 1 Na mestu vgradnje je na voljo električno napajanje | |
| 2 Pri delovanju z WLAN: Signal WLAN je dovolj močen za pretakanje videa v visoki kakovosti.Opomba: Po potrebi uporabite repetitor. | |
| 3 Ni napeljav pod napetostjo ali vodovodnih inštalacij,ki bi se lahko med montažo poškodovale | |
| 4 Vidno polje kamere na mestu vgradnje je neovirano. Opomba: Upoštevajte, da rastline sčasoma zrastejo. | |
| 5 Pri delovanju z WLAN: geslo WLAN je pri roki | |
| 6 Frekvenčno območje 5 GHz na dvopasovnemusmerjevalniku je izklopljeno | |
| 7 Pametni telefon je povezan s tistim WLAN SSID, v kateregaželite namestiti kamero |
Montaža
- Pri delovanju z WLAN: Najprej s pametnim telefonom/tablico preverite moč signala WLAN. Preverite tudi, ali je na mestu vgradnje na voljo električno napajanje.
- Uporabite priložene vijake, zidne vložke in šablono za vrtanje ter pritrdite ohišje kamere na želeno mesto (glejte skico na strani 425). Za priklop kamere na električno napajanje uporabite priloženi električni napajalnik. Kamera do polne pripravljenosti na delovanje potrebuje približno 2 minuti.
Povezava z omrežjem
Na voljo imate 3 različne postopke namestitve:
Z računalnikom in programsko opremo
Možnost 1 (stran 432): Namestitev z omrežjem LAN (mrežni kabel) in računalnikom s programsko opremo »BURGconfig Tool«
S pametnim telefonom in aplikacijo BURGcam
Možnost 2 (stran 434): Povezovanje po omrežju WLAN z aplikacijo BURGcam
Možnost 3 (stran 436): Povezovanje po omrežju LAN (mrežni kabel)
Pred začetkom namestitve najprej namestite in zaženite aplikacijo BURGcam na pametnom telefonu, da boste lahko nastavili oddaljeni dostop.

Možnost 1– Namestitev z omrežjem LAN (mrežni kabel) in računalnikom s programsko opremo »BURGconfig Tool«
Z mrežnim kablom (ni priložen) povežite kamero z lokalnim usmerjevalnikom. Prepričajte se, da sta kamera in računalnik/prenosnik povezana v isto omrežje. Namestite orodje BURGconfig Tool in zaženite aplikacijo. Na kameri je tovarniško vklopljena funkcija DHCP (samodejna dodelitev IP-naslova).
Če vaše omrežje deluje s fiksnimi IP-naslovi, bo kamera prejela IP-naslov 192.168.1.108. V tem primeru prestavite IP-naslov svojega računalnika v isto omrežje.
Za dodelitev naprave aplikaciji BURGcam sledite navodilom v poglavju »Povezovanje kamere z aplikacijo BURGcam«.

Alternativno lahko orodje BURGconfig Tool prenesete tudi z naše domače strani www.burg.biz.


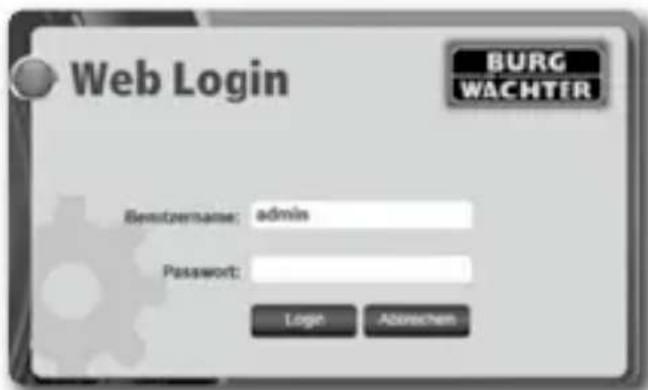

Prijava
Vnesite podatke računa, ki ste jih ustvarili pri inicializaciji.

Možnost 2 – Povezovanje po omrežju WLAN z aplikacijo BURGcam
- Tapnite »Upravitelj naprav« -> »+« -> »Kamera« -> »Naprava WLAN« -> »Povezava WLAN«, da vzpostavite povezavo med kamero in usmerje-valnikom z omrežjem WLAN (slika 1).
- Odčitajte kodo QR na tipski ploščici naprave. Po potrebi aktivirajte svetilko na pametnom telefonu (tipka bliskavice zgoraj desno), da lahko bolje odčitate kodo QR (slika 2).
- Preverite, ali je aplikacija pravilno prebrala/vnesla serijsko številko naprave, in tapnite »Naprej« (slika 3).
- Vnesite svoje geslo za WLAN in tapnite »Naprej«.
Opombe:
a. Med namestitvijo izklopite frekvenčno območje 5 GHz na usmerjevalniku.
b. Prepričajte se, da je pametni telefon povezan z istim omrežjem WLAN, s katerim želite povezati tudi kamero.
c. Usmerjevalnik mora biti nastavljen tako, da omogoča medsebojno sporazumevanje naprav znotraj omrežja.
- Kamera se sedaj poveže v vaše omrežje (slika 4). Ko je povezava uspešno vzpostavljena, se na zaslonu prikaže ustrezno obvestilo (slika 5).
Nadaljujte s poglavjem »Dodeljevanje gesla naprave« na strani 437.

Možnost 3 – Namestitev z omrežjem LAN (mrežni kabel)
- Povežite kamero s kablom LAN v omrežje ter priklopite električno napajanje. Po končanem zagonu je kamera pripravljena na delovanje.
Nadaljujte s poglavjem »Dodeljevanje gesla naprave« na strani 437.
Dodeljevanje gesla naprave – Začetna namestitev s pametnim telefonom in aplikacijo BURGcam
- V glavnem meniju izberite možnost »Upravitelj naprav«.
- Tapnite simbol + in izberite možnost »Kamera«.
- Izberite možnost »Inicializacija naprave«, če določen sistem nastavljate prvič.

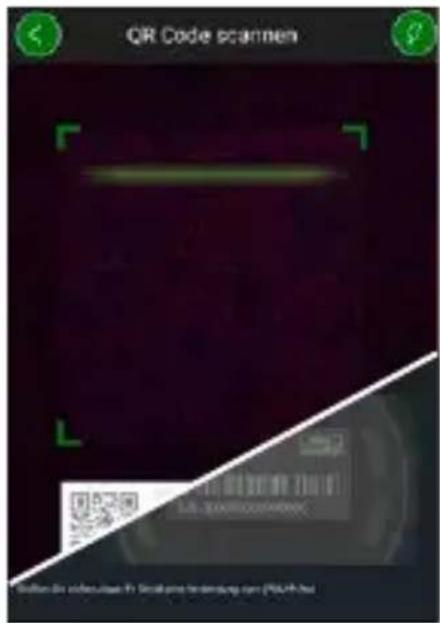

- Odčitajte kodo QR na napravi in preverite, ali je pravilno odčitana.
- Za inicializacijo kamere vnesite individualno geslo za administratorski račun. Vnesite tudi elektronski naslov administratorja, da boste lahko ponastavili geslo naprave, če bo to potrebno. Nato tapnite »Potrdi«.
- Če želite sistem uporabljati s povezavo BURG Cloud P2P za oddaljeni dostop ali će želite prejemati informacije o samodejnih posodobitvah, aktivirajte ustrezno funkcijo in nato tapnite »Potrdi«.
Inicializacija naprave je sedaj zaključena. Shranite geslo na varnem mestu.


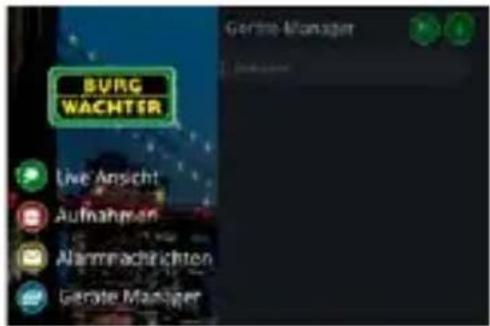

Povezovanje kamere z aplikacijo BURGcam
Opomba: Aplikacija BURGcam prikazuje le glavne funkcije kamere. Obsežnejše funkcije in nastavitve so na voljo preko spletnega vmesnika kamere na računalniku.
- V glavnem meniju izberite možnost »Upravitelj naprav«.
- Tapnite simbol + in izberite možnost »Iskanje v omrežju«, da poiščete naprave v lokalnem omrežju.
- Na seznamu izberite napravo z ustrezno serijsko številko in tapnite možnost »Dodaj napravo«.

- Izberite možnost »Oddaljeni dostop P2P«, će želite do kamere dostopati tudi, ko ste na poti, ali možnost »IP«, će želite do kamere dostopati iz lokalnega omrežja.
- Vnesite ime naprave in geslo ter kliknite »Zaženi pretočno predvajanje v živo«, da kamero dodate na seznam naprav in prikažete sliko v živo.
Kamera je bila uspešno povezana z aplikacijo BURGcam.

Za vašo lastno varnost močno svetujemo naslednje:
- Za kodo ne smete uporabljati osebnih podatkov (npr. rojstni dnevi) ali drugih podatkov, ki bi jih bilo mogoče ugotoviti s poznavanjem lastnika kode.
- VSA uporabniška gesla spreminjajte v nerednih intervalih.
- Aktivirajte možnost DDNS/UPNP le, če je to nujno potrebno. Ti protokoli namreč predstavljajo visoko varnostno tveganje za vdore.
- Dodelite uporabniške pravice tako, da vsak uporabnik prejme minimalne potrebne pravice, s katerimi lahko še vedno opravlja svoje delo, vendar pa ne more spreminjati podatkov, pomembnih za delovanje sistema.
- Nadzorne sisteme prenesite v lastno omrežje in jih ne povezujte z internimi IT-omrežji ali mrežami v podjetju.
- Zastarele sisteme zamenjajte z novimi sistemi, ki ustrezajo sodobnim varnostnim zahtevam za informacijske tehnologije.
- Redno preverjajte, ali so na voljo sistemske posodobitve.
Opis menija kamere
Ko ste prijavljeni, vidite sliko v živo s kamere in različne menijske točke.
1.VŽIVO
(funkcija koledarja, iskanje posnetkov)
3.NASTAVITVE
(kamera, omrežje, dogodki, shranjevanje, sistem, informacije)
4. ODJAVA
Podrobnejši opis posameznih menijskih točk najdete v uporabniškem priročniku.
Tehnični podatki
| Tip kamere IR-Bullet-kamera WLAN za uporabo na prostemin v zaprtih prostorih | |
| Senzor 1/3" 4 MP Progressive Scan CMOS | |
| Ločljivost 4 MP: 2560 x | 14401080 p: 1920 x 1080 (= Full HD)720 p: 1280 x 720D1: 704 x 576 / 704 x 480CIF: 352 x 288 / 352 x 240 |
| Frekvenca slik | 20 fps @ 4 MP, 25/30 fps @ 1080 p |
| IR-žaromet Doseg do 30 m* | |
| IR-zaporni filter Mehanski | |
| Objektiv Fiksnij objektiv 2,8 mm F2.0 | |
| Vidni kot Vodoravno: 100° | |
| Izravnava beline Samodejno | |
| WLAN IEEE 802.11 b/g/n; doseg do 50 m (na prostem) | |
| LAN (RJ-45) 10/100 Base-T | |
| Podprti protokoli IPv4/IPv6, | HTTP, HTTPS, TCP/IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP Filter |
| Kartica microSD maks. 256 GB | za snemanje videoposnetkov in zajem fotografij |
| Vgradnja | Priložen nosilec za stensko ali stropno montažo |
| Električno napajanje | Električni napajalnik 12 V DC je priložen. |
| Poraba moči | < 4,8 W |
| Temperaturno območje | -30°C do +50°C |
| Stopnja zaščite IP67 | |
| Mere ∅ 70 x 165 mm | |
| Teža 0,45 kg | |
| Izravnava nasprotne svetlobe BLC/HLC/WDR | |
| Zmanjševanje šuma 3D | |
| Zasebna območja 4 | |
| Območja zaznavanja gibanja 4 | |
Opombe:
* Domet IR-žarometa je močno odvisen od mesta uporabe in razmer v okolici. Močno vpojne površine, na primer temne, grobe strukture (tla, trava, asfalt), lahko opazno zmanjšajo maksimalni domet.
** Doseg signala WLAN je močno odvisen od mesta uporabe. Kovinske strukture, stene ipd. imajo velik vpliv na signal oz. povezavo.
Pridržujemo si pravico do napak in tehničnih sprememb.
Frekvenčni pas:
IEEE 802.11b/g 2400–2483,5 MHz maks. oddajna moč: 100 mW
IEEE 802.11n 2400–2483,5 MHz maks. oddajna moč: 100 mW
Izčrpen uporabniški priročnik
Ta kratka navodila so namenjena le hitremu in preprostemu začetku uporabe naprave. Dodatne, izčrpnejše razlage in opise posameznih funkcij najdete v uporabniškem priročniku, ki je na voljo za prenos kot datoteka PDF:
Alternativno lahko za hiter dostop do priročnika tudi odčitate naslednjo kodo QR, s katero odprete priročnik neposredno na pametnom telefonu ali tablici. Pod to kodo QR najdete tudi dodatne informacije (pogosta vprašanja – FAQ).
Koda QR za navodila za uporabo in dodatne informacije v nemščini:

Več informacij o izdelkih BURGcam najdete v nemščini (DE) in angleščini (EN) na naši domači strani na naslovu:
Splošni varnostni napotki in previdnostni ukrepi
Pomoč in podpora
Če imate vprašanja glede izdelka ali nastavitev, se obrnite na: camera-service@burg.biz.
Skupaj z vprašanjem pošljite tudi naslednje podatke, da vam bomo lahko kar najbolje pomagali:
- Oznaka naprave
- Pri vprašanjih glede aplikacije: različica strojne programske opreme / aplikacije, model pametnega telefona ter številka različice sistema
- Podatki o namestitvi
- Pri vprašanjih glede omrežja: nastavitve in sestava omrežja
- Podroben opis težave
- Informacije kdaj in kje ste dosegljivi
Pozor
Spremembe in predelave, ki jih pristojni homologacijski organ ni izrecno odobril, lahko povzročijo odvzem dovoljenja za uporabo naprave.
Opomba glede Splošne uredbe o varstvu podatkov (SUVP)
Pri uporabi videovarnostnih sistemov se osebni podatki na avtomatiziran način zbirajo, obdelujejo in uporabljajo. Tovrstni podatki so zaščiteni s Splošno uredbo o varstvu podatkov, ki se kot Uredba EU neposredno uporablja v Sloveniji. Za uporabo in obdelavo podatkov je odgovoren uporabnik naprave oziroma sistema. Pri vgradnji sistema za video varovanje je treba sprejeti ustrezne tehnične in organizacijske ukrepe za varovanje osebnih pravic morebitnih prizadetih oseb.
Splošni varnostni napotki
- Pred začetkom uporabe te naprave skrbno preberite priročnik in ga varno shranite za poznejše branje.
- Vsakršna dela na električnih delih sistema sme opravljati le električarski strokovnjak.
- Vgradnjo naprave sme opraviti le usposobljeno osebje, ustrezati pa mora lokalnim specifikacijam in predpisom.
- Pred vsakim čiščenjem je treba napravo izklopiti in jo odklopiti od vira električnega napajanja. Za čiščenje uporabite rahlo navlaženo krpo.
- Napravo uporabljajte izključno v skladu s predvideno uporabo.
- Tipske ploščice naprave ni dovoljeno zamenjati.
-
Pred začetkom uporabe preverite, ali so deli naprave, ki so pod nape-tostjo, morda poškodovani. Poškodovane dele je treba zamenjati.
-
Ne uporabljajte nobenih dodatnih naprav, ki jih ni odobril proizvajalec te naprave. Dodatne naprave bi lahko negativno vplivale na pravilno delovanje te naprave in v najslabšem primeru povzročile električni udar ali celo požar.
- Naprave nikoli ne uporabljajte v bližini vode ali drugih tekočin.
- Napravo montirajte samo na podlago z ustrezno nosilnostjo.
- Na napravi so morda prisotne odprtine, ki so namenjene prezračevanju in varujejo napravo pred pregrevanjem. Teh odprtin nikoli ne smete pokrivati ali zapirati.
- Uporabljajte samo priporočeno električno napajanje.
- Če naprava zahteva električno napajanje z ozemljitvenim priključkom, jo je dovoljeno priključiti samo v ustrezno atestirano električno vtičnico.
- Priključne kable ustrezno zavarujte pred dotiki in poškodbami.
- Če se pojavijo motnje delovanja ali će naprava povsem preneha delovati, jo izklopite in povsem odklopite od vira električnega napajanja. Nikoli ne poskušajte sami popravljati ali vzdrževati naprave z odprtim ohišjem.
- Vsa vzdrževalna dela in popravila prepustite izključno usposobljeni servisni delavnici.
- Uporabljati je dovoljeno samo rezervne dele, ki jih je odobril proizvajalec.
- Pri odlaganju odsluženih naprav med odpadke upoštevajte veljavne zakonske predpise.
Podjetje BURG-WÄCHTER KG izjavlja, da ta naprava izpolnjuje zahteve direktiv 2014/53/EU (RED), 2014/30/EU (EMC), 2011/65/EU (RoHS) in nizkonapetostne direktive (2014/35/EU).
Celotno besedilo EU-izjave o skladnosti je na voljo na spletnem mestu www.burg.biz.
Obvestilo o licenci GNU GPL
Upoštevajte, da ta izdelek vsebuje tudi odprtokodno programsko opremo, ki je licencirana pod licenco GNU General Public License (GPL). Tukaj opozarjamo na licenčne pogoje licence GPL, da se zagotovi takšna uporaba programov, ki je v skladu z licenco GPL.
Temu izdelku je priloženo natisnjeno besedilo licence GPLv2. Besedilo licence GPL lahko prenesete tudi z domače strani na naslovu https://www.burg.biz/service-downloads/ manuals/#Videoueberwachung
Vi in vsaka tretja oseba boste lahko na zahtevo prejeli celotno in strojno berljivo odprtokodno izvorno kodo programske opreme, licencirane pod GPLv2. Izvorna koda je na voljo kot brezplačna povezava za prenos ali na pomnilniškem ključku (za doplačilo). Ta ponudba velja še tri leta po tem, ko smo odposlali izdelek.
Pošljite ustrezno zahtevo na:
BURG-WÄCHTER KG
Altenhofer Weg 15
58300 Wetter
Deutschland
Telefon: +49 2335 965 30
Upoštevajte, da ne moremo nuditi podpore ali jamčiti, da v izvorni kodi ni napak. Izvorna koda predstavlja le del celotne programske opreme. Če imate tehnična vprašanja o izdelku, preberite izčrpnejša navodila za uporabo in upoštevajte pogosta vprašanja (FAQ), ki jih najdete na naslednji spletni strani: www.burg.biz. Če tam ne najdete odgovora, nam lahko pošljete elektronsko pošto na naslov: camera-service@burg.biz.
Osebna izkaznica podjetja
Imetnik avtorskih pravic za ta navodila za uporabo je izključno družba BURG-WÄCHTER KG. Za vsakršno razmnoževanje, tudi na elektronskih nosilcih podatkov, je treba pridobiti predhodno pisno soglasje družbe BURG-WÄCHTER KG. Ponatis – tudi delno – je prepovedan. Vsa navedena imena podjetij in izdelkov so blagovne znamke ali registrirane blagovne znamke njihovih posameznih lastnikov.
Pridržujemo si pravico do napak in tehničnih sprememb.
