SB VC 2 - Industriële stofzuiger Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Droge industriële stofzuiger
Merk	Kärcher
Model	SB VC 2
Aantal zuigpunten	2 (SB VC 2)
Netspanning	220-230 V
Frequentie	50-60 Hz
Maximaal vermogen	2 x 1380 W
Nominaal vermogen	2 x 1200 W
Max. luchtstroom	2 x 74 l/s
Max. onderdruk	25,4 kPa (254 mbar)
Geluidsdrukniveau	< 70 dB(A)
Filtertype	Geplooid plat filter (ref. 6.904-360.0)
Automatische filterreiniging	Ja, door luchtpulsatie na opstarten
Gebruik volgens voorschrift	Afzuigen van droog vuil in de cabine van gemotoriseerde voertuigen
Inbedrijfstelling	Voorbehouden aan geschoold gespecialiseerd personeel
Regelmatig onderhoud	Vuilopvang 1-2 keer per week legen; filter eenmaal per jaar vervangen of bij vervuiling
Veiligheid	Gevaar: hoofdschakelaar uitschakelen voor elke ingreep; veiligheidsvoorschriften nr. 5.956-249.0 naleven
Onderdelen	Geplooid plat filter ref. 6.904-360.0, verkrijgbaar op www.kaercher.com
Garantie	Volgens voorwaarden lokale distributeur; gratis reparatie van materiaal- of fabricagefouten
Gewicht	Niet vermeld in de handleiding

Veelgestelde vragen - SB VC 2 Kärcher

Wat is de voedingsspanning van de SB VC 2 stofzuiger?

De stofzuiger werkt op een netspanning van 220-230 V en een frequentie van 50-60 Hz.

Hoe start ik de zuiging op de SB VC 2?

Na het inwerpen van een munt selecteert u het overeenkomstige zuigpunt met de selectietoets (links of rechts) en de zuiging start.

Hoe reinig ik het geplooide platte filter?

Gebruik de automatische filterreiniging: sluit het mondstuk met de hand, schakel de automatische reinigingsschakelaar in en herhaal de cyclus 5 tot 8 keer afhankelijk van de vervuiling. Het filter wordt gereinigd door luchtpulsatie.

Hoe vaak moet de vuilopvang worden geleegd?

Het wordt aanbevolen om de vuilopvang 1 tot 2 keer per week te legen voor een goed zuigvermogen.

Wat te doen als het zuigvermogen afneemt?

Controleer of het mondstuk, de slang en het filter niet verstopt zijn. Reinig het filter met de automatische filterreiniging. Als het probleem aanhoudt, vervang dan het geplooide platte filter.

Kan ik vloeistoffen of gevaarlijk stof met dit apparaat opzuigen?

Nee, het apparaat is uitsluitend ontworpen voor het afzuigen van droog vuil in de cabine van voertuigen. Het opzuigen van vloeistoffen, schadelijke stoffen of brandbare materialen is verboden.

Hoe vervang ik het geplooide platte filter?

Open de filterafdekking, vervang het oude filter door een nieuw (ref. 6.904-360.0) en zorg dat het extra metalen frame wordt geplaatst, sluit vervolgens het deksel tot het vastklikt.

Hoe stel ik de omzet teller terug?

Selecteer in het menu de gewenste teller, druk tegelijkertijd op de toetsen LINKS en RECHTS, bevestig met de OK-toets. Om te annuleren, druk op ESC.

Wat betekent de foutcode 'Err Monnay. élec'?

Deze code duidt op een defect van de elektrische muntcontrole. Reinig de muntcontrole; als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe krijg ik toegang tot het bedieningsmenu van het apparaat?

Houd de OK-toets 2 seconden ingedrukt om het Infomenu weer te geven. Gebruik de toetsen LINKS en RECHTS om te navigeren, OK om te bevestigen en ESC om terug te gaan.

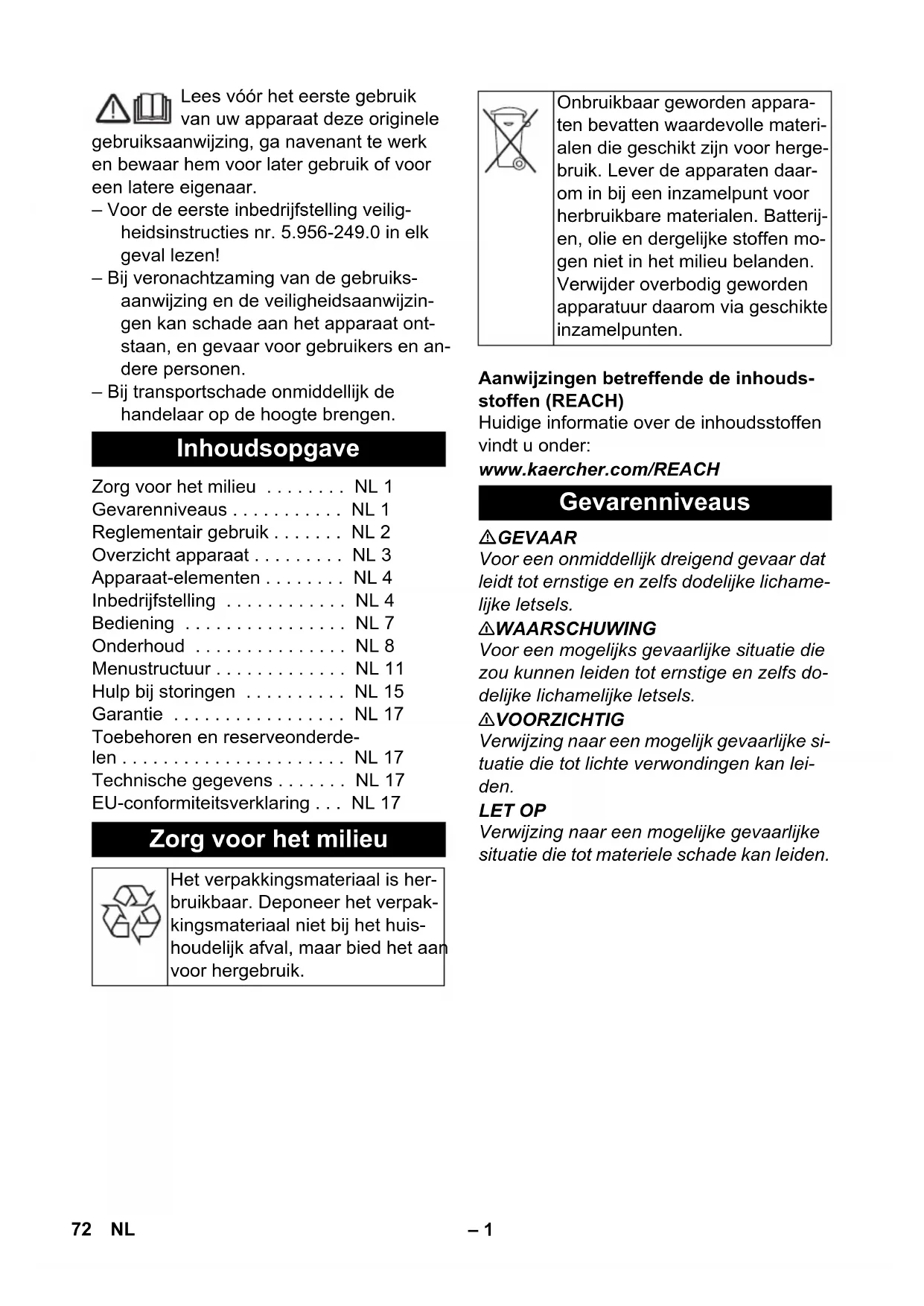

GEBRUIKSAANWIJZING SB VC 2 Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.956-249.0 in elk geval lezen! Bij veronachtzaming van de gebruiksaanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere personen. Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu NL 1

Gevarenniveaus NL 1

Reglementair gebruik NL 2

Overzicht apparaat NL 3

Apparaat-elementen NL 4

Inbedrijfstelling NL 4

Bediening NL 7

Onderhoud NL 8

Hulp bij storingen NL 15

Garantie NL 17

Toebehoren en reserveonderdelen NL 17

NL 17

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

WAARSCHUWING

Voor een mogelijke gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

△VOORZICHTIG

Verwijzing naar een mogelijke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Instructie: Kärcher is niet aansprakelijk voor schade aan het apparaat, schade aan te reinigen voertuigen van de klant en andere schade die veroorzaakt werden door de niet-naleving van de bepalingen in deze gebruiksaanwijzing.

• Het apparaat is bestemd voor het opzuigen van droog vuil in de binnenruimte van motorvoertuigen.
• Het opzuigen van brandbare stoffen, gezondheidsschadelijke stoffen en vloeistoffen is onreglementair en dus verboden.
• Dit apparaat is alleen geschikt voor industrieel gebruik.
• Er is een variant met één plaats (SB VC 1) of twee plaatsen (SB VC 2).

Overzicht apparaat

1 Besturing 2 Muntinworp 3 Hoofdschakelaar 4 Zuigkop 1 5 Houder 6 Beugel 7 Vuilreservoir 8 Zuigkop 2

9 Munttester 10 Schakelaar Automatische filterreiniging 11 Tussenring A Kabeldoorvoering SBVC1 B Kabeldoorvoering SBVC2

Apparaatbesturing

1 Toets LINKS 2 Toets RECHTS 3 Toets "OK" 4 Toets "ESC" 5 Zekering 6 Display

Druk 2 seconden op de toets "OK" om het menu van de apparaatbesturing te openen. Het menu "Info" verschijnt.

Apparaat-elementen

1 Filterreiniging 2 Vlak harmonicafilter 3 Netkabel 4 Controlelampje 5 Schakelaar Automatische filterreiniging

Inbedrijfstelling

LET OP

Het apparaat mag alleen door geschoold vakpersoneel in bedrijf worden genomen. Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

Tip

De zuigslang bevindt zich in het vuilreservoir.

Montage zuigslang

1 Slangkoppeling 2 Draadbus 3 Klemring 4 Glasvezelstaaf 5 Zuigslang met dubbele mantel 6 Geleidingsslang

Klemring, draadbus en slangkoppeling op de zuigslang met dubbele mantel monteren.

Glasvezelstaaf in geleidingsslang steken en door de slangkoppeling brengen.

1 Zuigaansluiting 2 Afdichtingsring 3 Borgring 4 Zuigslang met dubbele mantel 5 Rubberen afdichting. Rubberen afdichting tot kort voor het dubbele kanaal over de zuigslang met dubbele mantel schuiven. → Zuigslang met dubbele mantel door de zuigslangopname brengen. Borgring, afdichtring en zuigaansluiting op de zuigslang met dubbele mantel monteren. → Zuigaansluiting op de tussenring aansluiten. Voordat de deur wordt gesloten, moet de zuigslang tussen beide zuigers worden geschoven zodat de deur kan worden gesloten.

1 Zuigslang met dubbele mantel 2 Glasvezelstaaf 3 Rubberen afdichting 4 Zuigslangopname

→ Glasvezelstaaf, zuigslang met dubbele mantel en rubberen afdichting in de zuigslangopname steken.

Tip

De rubberen afdichting moet de zuigslangopname goed afsluiten.

1 Draairing 2 Schroef 3 Zuigslang met dubbele mantel 4 Schroefdraad in draairing → Geopende draairing om de zuigslang met dubbele mantel leggen. → Draairing sluiten en met de schroef aantrekken.

1 Draairing 2 Zuigslang met dubbele mantel

→ Zuigslang met dubbele mantel een beetje maar beneden trekken. → Draairing met de hand naar boven draaien zodat de zuigslang tussen het buiten- en binnenbereik is gespannen.

1 Zuigmond 2 Schroefring 3 Diefstalbeveiliging voor de autosproeier 4 Klemring 5 Zuigslang voor de bediener

→ Zuigslang voor de bediener op lengte aanpassen → Spanring, schroefring en diefstalbeveiliging voor de autosproeier op de zuigslang voor de bediener monteren en op de autosproeier steken.

1 Slangkoppeling 2 Draadbus 3 Klemring 4 Knikbescherming 5 Zuigslang voor de bediener

Klemring en draadbus op de zuigslang voor de bediener monteren en in de slangkoppeling steken.

Totaaloverzicht

1 Zuigslang bediener met geribbelde knikbescherming 2 Slangkoppeling 3 Zuigslang met dubbele mantel Montage-instructie

De geribbelde knikbescherming moet aan de slangkoppeling worden gemonteerd en niet aan de autosproeier.

Slanglengte ter plaatse aanpassen. Bij geplaatste autosproeier mag de zuigslang voor de bediener niet op de bodem liggen en moet ten opzichte van de bodem een minimumafstand van 5 cm hebben.

Indien nodig de lengte van de zuigslang met dubbele mantel aanpassen.

1 Mes 2 Zuigslang met dubbele mantel 3 Opname autosproeier 4 Zuigmond

→ Vergrendelingen aan de opname autosproeier indrukken. Autosproeier verwijderen. → Opname autosproeier erop schroeven. → Zuigslang met dubbele mantel met een mes inkorten.

Bediening

Verschillen bij het starten van het apparaat

A

B

A SB VC

BSBC2

1 Toets zuigerselectie links 2 Toets zuigerselectie rechts

SBVC1

Het zuigen wordt meteen na de muntinworp gestart.

SBVC2

Na muntinworp moet de zuiger met de desbetreffende toets worden geselecteerd. Het zuigen wordt gestart.

1 Display (optie)

Verdere uitvoeringen:

Met / zonder muntinworp.

Het apparaat beschikt over een automatische filterreiniging die specifiek werkzaam is bij fijnstof. Hierbij wordt het vlakke harmonicafilter na het starten van het zuigen door drie pulserende luchtstoten automatisch gereinigd.

Aanwijzing: De automatische filterreiniging is af fabriek ingeschakeld.

Aanwijzing: Het uitschakelen/inschakelen van de automatische filterreiniging is alleen mogelijk wanneer het apparaat is ingeschakeld.

• Automatische filterreiniging uitschakelen:

→ schakelaar bedienen. Controlelampje in de schakelaar staat uit. - Automatische filterreiniging inschakelen: → schakelaar opnieuw bedienen. Controlelampje in de schakelaar brandt groen.

Tip

Het uitschakelen van de automatische filterreiniging zorgt ervoor dat de filter vroegtijdig verslijt en de zuigkracht afneemt.

Onderhoud

Vlakvouwfilter verrangen

Tip

Het vlakke harmonicafilter jaarlijks of naargelang de vervuilingsgraad vervangen.

Tijdens de inbouw controleren of het vlakke harmonicafilter correct is geplaatst.

1 Filterafdekking 2 Vlakke harmonicafilter → Filterafdekking openen. Vlakvouwfilter vervangen.

1 Vlakke harmonicafilter 2 Metalen frame

Er moet op worden gelet dat het extra metalen frame is geplaatst. → Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Tip

Het vlakke harmonicafilter met artikelnummer 6.904-360.0 is bestendig tegen vocht. Bij het vervangen van het filter is het aanbevolen om dit filter te gebruiken.

Vuilreservoir ledigen Zuigvermogen controleren

Tip

Vuilreservoir 1 tot 2 keer wekelijks leegmaken.

1 Houder 2 Beugel 3 Vuilreservoir → Zuigkop met beugel optillen en in de houder plaatsen. → Vuilreservoir wegnemen.

Tip

Let erop dat de zuigkop correct wordt geplaatst.

Voordat de deur wordt gesloten, moet de zuigslang tussen de zuigers worden geschoven zodat de deur kan worden gesloten.

→ Telkens wanneer het vuilreservoir wordt geleegd, moet het vlakke harmonicafilter van onderen op grove vervuiling worden gecontroleerd en moet de verontreiniging worden verwijderd. → Telkens wanneer het vuilreservoir wordt geleegd, moet het zuigvermogen worden gecontroleerd. Wanneer het zuigvermogen niet voldoende is, moet het vlakke harmonicafilter met de automatische filterreiniging worden gereinigd.

1 Zuigmond

Sluit de opening van de autosproeier met uw hand af wanneer het apparaat draait. → De autosproeier moet door het vacuüm dat door het apparaat wordt opgewekt, aan uw hand blijven hangen. Wanneer de autosproeier niet vanzelf aan uw hand blijft hangen, moet het vlakke harmonicafilter met de automatische filterreiniging worden gereinigd.

Vlakke harmonicafilter met de automatische filterreiniging reinigen.

Stap 1

→ Apparaat inschakelen.

Stap 2

→ Automatische filterreiniging met de schakelaar uitschakelen.

1 Controlelampje 2 Schakelaar Automatische filterreiniging

Stap 3

→ De opening van de autosproeier met uw hand afsluiten.

Tip

Autosproeier tijdens de automatische filterreiniging afgesloten houden.

1 Zuigmond

Stap 4

→ Automatische filterreiniging met de schakelaar inschakelen.

Stap 5

→ Het vlakke harmonicafilter wordt nu automatisch door drie pulserende luchtstoten gereinigd. → Stap 2 tot stap 4 herhalen. Procedure 5 tot 8 keer (of afhankelijk van de verruilingsgraad) herhalen. Vervolgens zuigvermogen controleren.

Tip

Het controlelampje moet na de reiniging groen oplichten.

Tip

Tijdens het reinigen van het vlakke harmonicafilter met de automatische filterreiniging wordt het fijnstof verwijderd dat de gaatjes van het vlakke harmonicafilter verstopt.

Pluisjes hebben geen invloed op het zuigvermogen.

Indien nodig pluisjes voorzichtig met een handbezem verwijderen.

A Vlak harmonicafilter voor de reiniging B Vlak harmonicafilter na de reiniging

LET OP

Omknikken, uitkloppen en reiniging met perslucht beschadigt het vlakke harmonicafilter.

Menestructuur

Menupunt Betekenis
CAN master operating	Als de installmentie in het CAN-masterbedrijf (autowasserij) worden gezruikt, können alle instellingen alleen op de centrale besturin worden uitgevoerd.
error total:004	Schakel voor het bevestigen van fouten de hoofdschakelaar uit,verhelp de fout en wacht minstens 5 seconden voordat u de hoofdschakelaar weein schakelt.
income	De totale omzet kan nicht worden geset.
OK
total income #####.#####.#####.########,#
OK
income #####.#####.#####.########,#	Omzet / omzet SG 1 / omzet SG 2 / omzet combinatie:De omzet in kwestie kan worden geset.Druk hiervoor gelijktijdig op de toets LINKS en de toets RECHT en bevestig met de toets "OK".Annulatie via de toets "ESC".
income vacuum 1 #####.#####.#####.########,#
income vacuum 2 #####.#####.#####.########,#
income Combi #####.#####.#####.########,#
maintenance	Kan alleen door service worden geset.Het filter in kwestie kan worden teruggesteld.Druk hiervoor gelijktijdig op de toets LINKS en de toets RECHT en bevestig met de toets "OK".Annulatie via de toets "ESC".
OK
turbine 1 +-18h
turbine 2 +-18h
filter 1 +-18h
filter 2 +-18h
coin value vac	Tip Via het menupunt Mechanische munttester Wordt ook de looptijd van de variant met startknop ingesteld.
OK
mech' coin a'tor 60s 0,5	→ Mechanische munttester Looptijd 60s, suntwaarde 0,5
el' coin a' ch' 1 60s 0,5	→ Mechanische munttester Kanaal 1, looptijd 60s, suntwaarde 0,5 → Kanaal 2, looptijd 120s, suntwaarde 1,0
mech' coin a'tor 2 120s 1,0	→ Kanaal 3, looptijd 240s, suntwaarde 2,0
mech' coin a'tor 3 240s 2,0	→ Kanaal 4, looptijd 60s, suntwaarde 0,5
mech' coin a'tor 4 60s 0,5	→ Kanaal 5, looptijd 120s, suntwaarde 1,0
mech' coin a'torl 5 120s 1,0	→ Kanaal 6, looptijd 240s, suntwaarde 2,0
mech' coin a'tor 6 240s 2,0	→ Extern betalingssystem Looptijd 60s, suntwaarde 0,5
ext' pay' system 60s 0,5
coin value Combi	Tip Deze modus kan alleen bij de gecombineerde variant worden omgeschakeld. Bij het omschakelen aan "Winter" worden de tianden gehalteerd Muntwaarden blijven gelijk.
OK
mode: summer/winter

Beschrijving voor de functietoetsen

1 Toets LINKS 2 Toets RECHTS 3 Toets "OK" 4 Toets "ESC"

Functies beschreiben met een*:
Toets LINKS	Hiermee kan binnen het menu maar links worden bewogen
Toets RECHTS	Hiermee kan binnen het menu maar rechts worden bewogen
Toets "OK"	Hiermee kunnen wijzigingen worden bevestigd
Toets "ESC"	Hiermee kan in stappen te-rug worden gekeerd�a de basisweergave

Beschrijving van de menustructuur

Tip

Afhankelijk van de installatie worden irrelevante menu's of pagina's verborgen.

De eerst geselecteerde parameter blijft op de display zichtbaar (bijv. totale omzet, ...).

In te stellen parameters selecteren

→ Menupunt met de toets LINKS en de toets RECHTS selecteren. → Parametergroep openen met de toets OK. In te stellen parameters met de toetsen LINKS en RECHTS selecteren.

Parameters met een variabele instellen

Toets "OK" indrukken.

De instelbare variabele knippert.

→ Waarde van de variabele met toets LINKS en RECHTS instellen.

Om de variabele snel te wijzigen de toets ingedrukt houden.

→ Waarde door het indrukken van de toets "OK" opslaan.

of

Verandering door indrukken van de toets "ESC" annuleren.

Parameters met verschillende variabelen instellen

Toets "OK" indrukken.

De instelbare variabele knippert.

→ Waarde van de variabele met toets LINKS en RECHTS instellen.

Om de variabele snel te wijzigen de toets ingedrukt houden.

→ Waarde door kort indrukken van de toets "OK" opslaan en tegelijkertijd naar de volgende variabele springen.

Ingestelde waarden door lang indrukken (1 seconde) van de toets "OK" opslaan.

of

Verandering door indrukken van de toets "ESC" annuleren.

Menu verlaten

→ Met de toets "ESC" springt u in het menuring naar boven.

Het bereik in kwestie kan met de toets "ESC" worden verlaten, voor zover de bediener niet in de wijzigingsmodus is.

Hulp bij storingen

△GEVAAR

Voor alle werkzaamheden aan het apparaat de hoofdschakelaar (aan de buitenste behuizing) op "OFF" zetten.

Foutcodes

Storing Mogelijkkeoorzaak Oplossing
Apparaat werkstiet.	Stroomtoevoer onderbro-ken (muntopening gesloten)	Kabels en zekeringen op elektronica controeren	Elektricien
	Munttester verruild Munttes	ter reinigen Exploitant
	Muntopening in de munttes-ter opentiet	Munt zit vast; munt verwij-deren	Exploitant
	Muntopening in de mecha-nische munttester zit klem	Muntopening repareren of verwangen	Exploitant Klantendienst
Zuigkracht worden minder	Zuigsystem verstopt Verstopping uitt de zuigsproeier, zuigslang, zuigkoppeling of vlak har-monicafilter verwijderen	Explotant
	Filterafdekking zit Niet cor-rect vast	Filterafdekking correct vastzetten	Exploitant
	Vlak harmonicafilter ver-stopt	Vlak harmonicafilter ver-vangen	Exploitant
	Vlak harmonicafilter be-schadigd	Vlak harmonicafilter ver-vangen	Exploitant
Er ontsnapt stof bij het zuigen	Vlak harmonicafilter Niet correct geplaatst	Ervoir zorgen dat het vlak-ke harmonicafilter correct is gemonteerd	Exploitant
	Vlak harmonicafilter ver-stopt	Vlak harmonicafilter ver-vangen	Exploitant
Automatische fil-terreiniging werkt nicht	Zuigslang Niet correct aan-gesloten	Zuigslang aansluiten Exploitant
	Automatische filterreinigung via de schakelaar Automati-sche filterreinigung uitge-schakeld	Automatische filterreini-ging inschakelen (led op de schakelaar Automati-sche filterreinigung moet aanijken)	Exploitant
	Automatische filterreinigung kan Niet worden uitt- of ingeschakeld	- Klantendienst
	Filterdeksel is Niet volledig gesloten	Filterdeksel correct sluiten	Exploitant
	Zuigkop zit Niet correct op het zuigreservoir	Zuigkop correct plaatsen Exploitant

Garantie

Weergave Display	Storing	Foutbeschrijving Probleemoplossing voor exploitant
Fout EI. MP 001	Elektrische muntester defect Muntester	demonteren, reinigen	Contact opne-men met klantendienst
Fout Mech. MP 002	Mechanische muntester defect
Fout toets 1 003	Starttoets of selec-tietoets voor de zui-ger 1 zit vast Starttoets	ts controlleren
Fout toets 2 004	Starttoets of selec-tietoets voor de zui-ger 2 zit vast
Fout turbine 1 005	Turbine 1 defect Hoofdschakelaar uit- en inschakenen	bij apparaten tot produc-tienummer 010120 con-troleren of de apparaatschakelaar is ingeschakeld
Fout turbine 2 006	Turbine 2 defect
Fout relais 1 007	Turbine 1 relais defec Hooftdschakelaar uit- en inschakenen	uit- en
Fout relais 2 008	Turbine 2 relais defec
Overstroom T1 009	Oversroom turbine 1	Hoofdschakelaar uit- en inschakenen
Overstroom T2 010	Oversroom turbine 2	Filter controlleren op groveervuiling
Onderhoud T1 011	Onderhoud turbine 1 moet worden uitge-voerd	Tip Onderhoudsinterval voor turbine in de besturing af-gelopen
Onderhoud T2 012	Onderhoud turbine 2 moet worden uitge-voerd
Onderhoud filter 1	013 Onderhoud filter 1 moet worden uitge-voerd	Tip Onderhoudsinterval voor filter in de besturing afge-lopen
Onderhoud filter 2	014 Onderhoud filter 2 moet worden uitge-voerd

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal- of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal- of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reservoironderdelen vindt u op

Technische gegevens

EU-conformiteitsverklaring

SB VC1 VC2
Netspanning V	220-240	220-230
Frequentie Hz 1~50-60
Max. vermogen	W 1380	2x 1380
Nominaal vermogen	W 1200	2x 1200
Luchthoeveel-heid (max.)	I/s 74 2x 74
Onderdruk(max.)	kPa(mbar)	25,4 (254)
Geluidsdrukni-veau LpA	dB (A) < 70
SB VC1 EC VC2 EC
Netspanning V	220-240	220-240
Frequentie Hz 1~50-60
Max. vermogen	W 1380	2x 1380
Nominaal vermogen	W 1200	2x 1200
Luchthoeveel-heid (max.)	I/s 60 2x 60
Onderdruk(max.)	kPa(mbar)	24,4 (244)
Geluidsdrukni-veau LpA	dB (A) < 70

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Type: 1.070-xxx

Van toepassing zijnde EU-richtlijnen

Van toepassing zijnde EU-richtlijnen

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-69

EN 60335-2-75

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-3:2013

EN 62233: 2008

Toegepaste landelijkne normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
