| Producttype | Acculader |
| Merk | STIGA |
| Model | EC 415 D |
| Ingangsvoeding | 220-240 V~, 50 Hz |
| Uitgangsspanning | 48 V DC |
| Uitgangsstroom | 1,5 A |
| Compatibele accu's | Lithium-ion 48 V, modellen BT 520/720/540/740/550/750/775 Li 48 en varianten |
| Typische laadtijd | 90 min (accu 86,4 Wh) tot 330 min (accu 324 Wh) |
| LED-indicatoren | Knipperend groen (laden), continu groen (vol), rood (oververhitting), knipperend rood (fout) |
| Beveiligingen | Oververhitting, kortsluiting, polariteitsomkering |
| Gebruik | Alleen binnenshuis |
| Elektrische klasse | II (dubbele isolatie) |
| Laadtemperatuur | 0 °C tot 40 °C |
| Onderhoud | Reinigen met een droge, zachte doek; niet onderdompelen of blootstellen aan vocht |
| Veiligheid | Bedek de ventilatieroosters niet, niet opladen in de regen, loskoppelen voor reiniging |
| Recycling | Niet bij het huishoudelijk afval gooien; inleveren bij een milieustraat of erkend recyclingcentrum |
| Garantie | Dekking voor materiaal- en fabricagefouten; sluit normale slijtage en schade door verkeerd gebruik uit |
Veelgestelde vragen - EC 415 D STIGA
Gebruikersvragen over EC 415 D STIGA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Batterijlader in PDF-formaat gratis! Vind uw handleiding EC 415 D - STIGA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EC 415 D van het merk STIGA.
GEBRUIKSAANWIJZING EC 415 D STIGA
LET OP: vooraleer de machine te gebruiken, dient men deze handleiding aandachtig te lezen.
NO Batteri/Batterilader-INSTRUKSJONSBOK
ADVARSEL: les dette braksanvisingen noge fer du bruker maskinen.
PI Akumulator / Ladowarka akumulatora - INSTRUKCJE OBSLUGI
In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten met betrekking tot de veriligheid of de werkung, op verschillende wijze gekenmerkt, volgens het volgende criterium:
Het symbol wist op een gevaar. Veronachtzaming van de waarschuwing leidt tot möglichke persoonlijke letsels of letsels aan anderen en/of schade.
Dit apparatus is nicht bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde fysiieke, zintuiglijke of mentale vermogens of zonder ervaring en kennis, tenzij ze onder toezicht staan van of instructies hebben gekreten over het gebruik van het apparatus door een verantwoordelijk persoon. Kinderen要去en onder toezicht staan omervoorte zorgen dat ze Niet met het apparatus spelen.
2. VEILIGHEIDSSIGNALEN
Het identificatielabel geeft de volgende gegevens aan (afb. 1):
| MAX 40°C | Stel de batterij Niet bloot aan de zon wonneer de temperatuur hoger is dan 40°C |
| Dompel de batterij Niet onder in water en stel hem nicht aan vochtigkeit bloot. | |
| Werp de batterijen Niet in het vuur. GEVAAR OP ONTPLOFFING! | |
| Klasse II Dubbele isolatie | |
| Enkel voor intern gezruik | |
| Alvorens op te laden, lees de instructies. | |
| T5A/250V | Zekering |
| T3.15A/250V | Zekering |
| CE | EG-overeenstemmingskenteken |
| Het product Niet met huishoudafval wegwerpen. |
3. BATTERIJ
KENMERKEN
BT 520 Li 48, BT 720 Li 48
Batterij: 48V Max., 86,4 Wh
Spanning per cel: 3.6V; Aantal cellen:12
Oplaadtijd: 90 min.
(meteenbatterijlanderCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 50 min.
(met een batterijlader CGF 500 Li 48, CGF 700 Li
48,CGDF Li 48)
BT 520/1 Li 48, BT 720/1 Li 48
Batterij: 48V Max., 88,8 Wh
Spanning per cel: 3.7V; Aantal cellen:12
Oplaadtijd: 90 min.
(met een batterijlader CG 500 Li 48, CGD 500 Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 50 min.
(meteenbatterijladerCGF500Li48，CGF700Li
48,CGDF Li 48)
BT 540 Li 48, BT 740 Li 48
Batterij: 48V Max., 172,8 Wh
Spanning per cel: 3.6V; Aantal cellen: 24
Oplaadtijd: 180 min.
(meteenbatterijladerCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 110 min.
(meteenbatterijlanderCGF500Li48,CGF700Li
48,CGDF Li 48)
BT 540/1 Li 48, BT 740/1 Li 48
Batterij: 48V Max., 177,6 Wh
Spanning per cel: 3.7V; Aantal cellen: 24
Oplaadtijd: 180 min.
(meteenbatterijlanderCG500Li48,CGD500Li
Oplaadtijd: 110 min.
(met een batterijlader CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48)
BT 550 Li 48, BT 750 Li 48
Batterij: 48V Max., 216 Wh
Spanning per cel: 3.6V; Aantal cellen: 24
Oplaadtijd: 220 min.
(meteenbatterijladerCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 120 min.
(met een batterijlader CGF 500 Li 48, CGF 700 Li
48,CGDF Li 48)
BT 550/1 Li 48, BT 750/1 Li 48
Batterij: 48V Max., 222 Wh
Spanning per cel: 3.7V; Aantal cellen: 24
Oplaadtijd: 220 min.
(meteenbatterijlanderCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 120 min.
(meteenbatterijlanderCGF500Li48，CGF700Li
48,CGDF Li 48)
BT 775 Li 48
Batterij: 48V Max., 324 Wh
Spanning per cel: 3.6V; Aantal cellen: 24
Oplaadtijd: 330 min.
(meteenbatterijladerCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 180 min.
(met een batterijlader CGF 500 Li 48, CGF 700 Li
48,CGDF Li 48)
BT 775/1 Li 48
Batterij: 48V Max., 333 Wh
Spanning per cel: 3.7V; Aantal cellen: 24
Oplaadtijd: 330 min.
(meteenbatterijlanderCG500Li48,CGD500Li
48,CG700Li48,CGD700Li48)
Oplaadtijd: 180 min.
(met een batterijlader CGF 500 Li 48, CGF 700 Li
48,CGDF Li 48)
Voor correct gebruik, onderhoud en opslag
van de batterij is het essentieel de instructies
in deze handleiding te lezen en te begrijpen.
Ter voorkoming van ernstige letsels, gevaar
voorbrand,ontploffing en gevaar door
elektrische schokken en voltaïsche bogen:
- NOOIT de oplader met geleidende materialen onderzoeken. De oplaadterminals zijn bestand gegen een spanning van 120V .
- Als de behuizing van de batterij kapot of beschadigd is, mag u deze NIET in de opladerplaatsen. Vervangen met een neue batterijgroep.
- Laad deze batterijgroepen NIET op met een ander type oplader.
-
Laat GEEN vloeistof in de oplader komen.
-
Gebruik de oplader NIET voor andere doeleinden dan die in deze handleiding worden aangegeven.
- Probeer NOOIT de aansluitklemmen van de batterij te kortsluiten.
Als de chemicalien in de batterij in contact komen met de ogen, spoel ze dan onmiddelijk met schoon water gedurende minimaal 15 minuten. Raadpleeg onmiddelijk een arts. Laad de batterijgroep Niet op in de regen of in natte omgevingen. Dompel het werktuig, de batterijgroep of de oplader nicht onder in water of andere vloeistoffen.
Zorg ervoor dat de batterijgroep of de explader Niet oververhit geraken. Als ze warm+zijn,laat ze dan afkoelen.Laad ze enkel bij omgevingstemperatuur op.
- Dek de ventilatieroosters aan de bovenkant van de oplader Niet af. Plaats de lader Niet op een zacht oppervlak, zoals een deken of kussen. Houd de ventilatieroosters van de oplader schoon.
- Voorkom datkleine metalen voorwerpen of materialen zoals staalwol, aluminiumfolie of andere vreemde deeltjes de holtes van de oplader binnendringen.
- Voordat u de oplader schoonmaakt of als er geen batterijgroep in zit, moet u deze loskoppelen.
- Plaats de batterijgroep NIET in het zonlicht of in een warme omgeving. Bewaar deze steeds aan een normale omgevingstemperatuur.
- Tracht NIET twee opladers tegelijkertijd te verbinden.
- Als de batterij gedurende langeijd Niet worden opgeladen, moet deze.altijd in de schaduw, op een koeleplaats en droge plaats bewaard worden.
- Laad de batterij om de 2 maanden gedurende 2aar op.
- Als ze te veel of bij extreme temperaturen gebruikt worden, können de cellen van de batterijgroep keine lekken ontwikkelen.
- Als de buitenste affdichting breekt en de chemicalien in de batterij in contact komen met de huid: - was u onmiddelijk met water en zeep. - neutraliser met citroensap, azijn of andere lichte zuren.
- Als de chemicaliën in de batterij in contact komen met de ogen, volg dan de bovenstaande instructies en neem contact op met een arts.
- Controller voor gebruik of de uitgangsspanning en de batterijladerstroom geschikt toen voor het opladen van de batterij.
- Als de uitgangspolariteit nicht overeenkomt met die van de oplader, mag u de oplader NIET gebruiken.
- Enkel voor intern gebruik
- Open het deksel NOOIT, om geen enkele reden. Indien het deksel beschadigd is, mag de oplader NIET meer gezruikt worden.
- Laad Niet heroplaadbare batterijen nooit opniew op.
CONTROLE VAN DE CAPACITEIT VAN DE BATTERIJ
Druk op de toets voor aangifte van de capaciteit van de batterij (1). De Lichtjes (2) gaan aan in functie van het niveau van de capaciteit van de batterij. Zie het volgende schema:
| Lichten Vermögen | |
| 4 groene lichten | De batterij is volledig opgeladen |
| 3 groene lichten | De batterij is voor 70% opgeladen |
| 2 groene lichten | De batterij is voor 45% opgeladen |
| 1 groenlicht | De batterij is voor 10% opgeladen en moet onmiddelijk opgeladen worden. |
| De lichten়uit | De batterij heeft een lading van minder dan 10% en moet onmiddelijk opgeladen worden. |
| Het symbol "Waarschuwing"Gaat branden in geval van interventie van de bescherming tegen oververhitting of onderkoeling, of in het geval van een storing in de batterij. | |
OPMERKINGEN IN VERBAND MET DE VEILIGHEID EN VOORZORGSGMAATREGELEN
- De batterij NOOIT demonteren.
- Buiten het bereik van kinderen honden.
-
De batterij NIET bloatstellen aan zoet of zout water, op een koele, droge plaats bewaren.
-
De batterij NOOIT opplaatsen leggen die te heet zich, zoals in de buurt van een vuur, een radiator, enz.
- De negatieve en positieve pool van de batterij NOOIT omkeren.
- De positieve en negatieve pool van de batterij NIET met metalen voorwerpen in verbinding brengen.
- NOOIT op de batterij kloppen, slaan of erop gaan staan.
- GEEN laswerkzaamheden uitvoeren op de batterij of er Niet in prikken met spijkers of andere scherpe voorwerpen.
- Indien de batterij chemicalien verliest die in contact komen met de ogen, wrijf ze dan nicht en spoel ze grondig af met water.
- Stop het gebruik van de batterij als deze ongebruikelijke geuren verspreidt, oververhit raakt of van kleur of vom verandert en er abnormaal uitziet.
- Als het netsnoer van dit werktuig beschadigd is, moet het verrangen worden door de fabrikant of een vertegenwoordiger of een persoon die special gekwalificeerd is om het risico te beperken.
4. ECO-COMPATIBELE VERWIJDERING VAN DE BATTERIJ
De volgende giftige en corrosieve materialen zich te vinden in de batterijgroep die met dit werktuig gebruikt worden: lithiumionen zich een
giftig materiaal.
Alle giftige materialen要去 op de juiste manier worden verwijderd om milieuverontreiniging te voorkomen. Neem voordat u beschadigde of kapotte lithiumionenbatterijgroepen weggoit, contact op met uwplaatselijk afvalverwerkingsbedrijf of uwplaatselijk Agentschap voor Milieubescherming voor specifieke informatie en instructies. Breng de batterijen aan een recyclingen / of verwijderingscentrum dat gecertificerd is voor het verwerken van materialen met lithiumionen.
Als de batterijgroep scheurt of breekt, met of zonder chemische lekke, laad het dan Niet weer op en gebruik het Niet. Verwijder het en verrang het met een neue batterijgroep.
TRacht HET NIET TE REPAREREN! Om letsel en risico op brand, ontploffing of elektrische schokken en schade aan het milieu te voorkomen:
Bedek de polen van de batterij met sterke plakband.
- Probeer NOOIT een onderdeel van de batterij te verwijderen of te vernietigen.
- Tracht NOOIT de batterijgroep te openen.
Elektrolyten die vrijkomen bij chemische lekkage uit de batterij zijn bijtend en giftig. Zorg ervoor dat chemicalien NIET in contact komen met de ogen, de huid en bovenal sik ze vooral Niet in.
- Gooi de batterijen Niet weg met het huishoudelijk afval.
-Verbrand ze NIET. - PLAATS GEEN batterijen opplaaten waar ze onderdeel+kunnen worden van eenplaatselijk stortplaats of gemeentelijk vast afval.
Breng ze waar een erkend recyclagecentrum.
5. OPLADER BATTERIJ
KENMERKEN
CG 500 Li 48, CG 700 Li 48
Ingang: 220-240V ~ 50 Hz
Uitgang: 48 V (Nominal) = 1.5A
CGF 500 Li 48, CGF 700 Li 48
Ingang: 220-240V ~ 50 Hz
Uitgang: 48V (Nominal) -3A
CGD 500 Li 48, CGD 700 Li 48
Ingang: 220-240V ~ 50 Hz
Uitgang 1:48 V (Nominaal) = 1.5A
Uitgang 2:48 V (Nominaal) = 1.5A
CGDF Li 48
Ingang: 220-240V ~ 50 Hz
Uitgang 1:48 V (Nominal) -3A
Uitgang 2:48 V (Nominal) -3A
- Het apparaat mag Niet wordenblootgesteld aan druipen of spuiten, en houders die vloeistoffen bevatten, zoals bijvoorbeeld vazen, mogen Niet op het apparaat worden geplaatst.
- De oplader is bestemd voor herlaadbare batterijen met lithiumionen. Andere soorten batterijen konnen ontploffen of letsels veroorzaken aan Personen of schade aan zaken.
- Laad uitsluitend heroplaadbare batterijen op.
- Tijdens het opladenlicht de LED op met een knipperend groenlicht en met een constant groenlicht wanner het opladen voltooid is.
- De flexibele externe kabel van de transformator kan nicht worden verrangen;
als de kabel beschadigd is, moet de hele transformer worden afgedankt.
- Ontkoppeling van de netspanning wordenuitgevoerd door aan het stopcontact te trekken.
- De contactdoos要去 in de buurt van de machine bevinden en gemakkelijk toegankelijkzoek

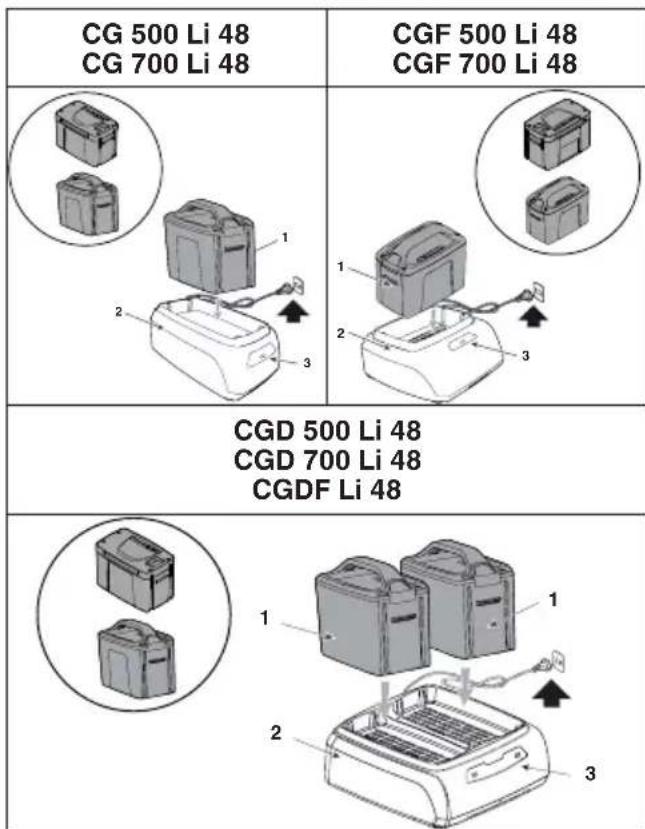

OPLAADPROCEDURE
OPMERKING De batterij worden nicht helemaal opgeladen verzonden. Het worden aanbevolen om ze voor gebruik op te laden zodate maximale gebruikstijd bereikt worden. De lithiumionenbatterij ontwikkel geen geheugen en kan op elk moment worden opgeladen.
- Sluit de lader aan op een AC-stopcontact. 2. Plaats de batterijgroep (1) in de oplader (2).
Dit is een diagnostische oplader. De LED-lampjes van de oplader (3) lichten op in een specifieke volgorde om de huidige batterijstatus aan te gehen.
CG 500 Li 48 - CGF 500 Li 48- CGD 500 Li 48
CG 700 Li 48 - CGF 700 Li 48-
CGD 700 Li 48 - CGDF Li 48
| BESCHRIJVING STATUS LED | |
| Batterij worden opgeladen & Groen knipperlicht |
| Volledig geladen ● Groen | ||
| batterij oververhit: (vereerwijden gedurende ong. 30 min. om afkoeling toe te staan) | ● Rood | |
| Batterij afwezig O Uit | ||
| Defecte batterij: (vereerwijden en verrangen met een nieuwe batterij) | ★ Rood knipperlicht |
CONTROLE VAN DE OPLADER
Indien de batterijgroep nicht correct opgeladen worden:
- Controller de uitgaande stroom met een ander werktuig. Verzeker uervaandat de stekker Niet geisoleerd is.
- Controller of de contacten van de oplader nicht zich kortgesloten door vuil of andere materialien.
Als de batterij in de oplader worden geplaatst wanner deze warm is of oververhit raakt, kan het LED-lampje op de oplader ROOD oplichten. Als deze situatie zich voordoet, LAST DE Batterij ongeveer 30 minuten lang afkoelen.
OPMERKING Als de batterij en de oplader gedurende langereijd Niet zullen worden gebruikt, verwijdert u de batterij uit de oplader en trekt u de stekker uit het stopcontact.
BELANGRIJKVEVEILIGHEIDSINSTRUCTIES
BEWAAR DEZE GEVAARSINSTRUCTIES: VOLG DEZE INSTRUCTIES ZORGVULDIG OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERKLEINEN.
- Alvorens de oplader te gebruiken, moet u de beschikbare spanning in elk land controlleren.
6. REINIGING
Om het risico op brand, schokken of elektrische schokken te voorkomen:
- Gebruik geen vochtige doeken of reinigingsmiddelen op de batterij of batterijlader.
- Verwijder.altijd de batterijgroep voordat u het werktuig reinigt,inspecteert of onderhoudt.
Reinig de buitenkant van de oplader met een droge en zachte doek. Spoel Niet met pompen en reinig Niet met water
7. LOZING
Gooi de elektrische apparaten nicht weg met de huishoudelijk afval. Volgens de Europese Richtlijn 2012/19/EG inzake elektrisch en elektronisch afval en de
toepassing ervan overeenkomstig de nationale wetgeving, moet de afgedankte elektrische apparatuur apart ingezameld worden voor recyclagedoeleinden. Indien de elektrische apparatuur afgedankt worden op een afvalpark of in de ondergrond,+kennen de schadelijke stoffen de waterlaag bereiken en in de voedingsketen terecht komen, met nadelige gevolgen voor uw gezondheid en welzijn. Voor meer informatie over de afdanking van dit product, contacteer de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of raadpleeg uw Verkoper.
Aan het einde van hun levensduur, moet men de batterijen met de nodige zorg voor het milieu afdanken. De batterij bevat materialen die gevaarlijk zijn voor U en voor de omgeving. Ze要去
verwijderd worden en geschienen ingezameld
worden nabij een structuur die
lithiumionenbatterijen aanvaardt.
De geschienen inzameling van gebruikte producten en verpakkingen staat recycling en hergebruik van de materialen toe. Het hergebruik van
gerecycled materiaal helpt de verruiling van het milieu te voorkomen en vermindert de vraag maar grondstoffen.
8. ASSISTENTIE EN HERSTELLINGEN
Deze handledging verstrecht alle gegevens die u nodig hebt om de machine te kuren gebruiken en om er op de juiste manier eenvoudige onderhoudswerkzaamheden aan te kuren verrachten, die de gebruiker zich kan uitvoeren. Alle afstellingen en onderhoudshandelingen die nicht beschreiben zijn in deze handledging要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werken correct uit te voeren, met respect voor het oorspronkelijkiveau van veiligheid van de machine. Handelingen die in Niet geschikte structuren of door onbekwame Personen uitgevoerd werden, doen elke vorm van garantie en alle verplichtingen of aanspraelijkheid van de Fabrikant verrallen.
Enkel de geauthoriseerde Dienstcentra mogen de herstellingen en onderhoudsingrepen in garantieuitvoeren.
- De originele wisselstukken worden geleverd door de geautoriseerde Dienstencentra en wederverkopers.
- De originele wisselstukken en toebehoren werden special voor de machines ontwikkeld.
- Niet-originele onderdelen en accessoires zichniet goedgekeurd; het gebruik van nied-originele reserveonderdelen en accessoires schaatdt de veiligheid van de machine en ontslaat de fabrikant van enige verplichting of verantwoordelijkheid. Het wordt aanbevolen de machine eenmaal perJAar aan een erkende serviceworkplaats toe te vertrouwen voor onderhoud, assistentie en de controle van beeviligingsapparatuur.
9. GARANTIEDEKKING
De garantiedekking is enkel bestemd voor de consumenten, d.w.z. nicht professionele bedieners.
De garantie dekt alle kwaliteits- en fabricagefouten die tijdens de garantieperiode door uw Wederverkoper of door een gespecialiseerd Centrum vastgesteld worden.
De toepassing van de garantie is beperkt tot de herstelling of verranging van het defect geachtede onderdeel.
Men raadt aan de machine eens peraar aan een geautoriseerd dienstencentrum toe te vertrouwen voor het onderhoud, assistentie en controle van de veiligheidsinrichtingen.
De toepassing van de garantie is ondergeschikt aan een regelmatig onderhoud van de machine.
De gebruiker要去aandachtigde aanwijzingen volgen die in de bijgevoegde documentationeverschaftis.
De garantie geldt nicht voor schade te wijten aan:
- Onvoldoende kennis van de vergezellende documentationatie (Gebruiksaanwijzing).
Professioneel gebruik - Achteloosheid, nalatigheid
- Externe oorzaak (bliksem, stoten, aanwezigheid van vreemde voorwerpen in de machine) of incident
- Onjuist of Niet door de fabrikant toegestaan gebruik en montage
- Gebrekkig onderhoud
- Wijziging van de machine
-
Gebruik van Niet originele wisselstukken (aanpasbare stukken)
-
Gebruik van toebehoren dat Niet door de fabrikant verschaft of goedgekeurd werk.
Deze garantie geldt bovendien nicht voor:
- De handelingen voor gewoon/buitengewoon onderhoud (beschreven in de gebruiksaanwijzing)
- De normale slijtage van verbruiksmaterialiaal zoals transmissieriemen, snij-inrichtingen, koplampen, wielen, veiligheidsbouteen en draden.
- Normale slijtage
Esthetische slijtage van de machine wegens het gebruik - De stoffen, olie, benzine, vet
- De steunen van de snij-inrichtingen
- De eventuele bijkomende onkosten voor activering van de garantie, zoals de reiskosten tot bij de gebruiker, het vervoer van de machine maar de Wederverkoper, de huur van uitrustingen voor de verranging of de oproep van een externe maatschappij voor alle onderhoudswerkzaamheden.
De gebruiker is beschermd door de nationale wetten van zich eigend land. De gebruiker van de koper die voorzien zich in de nationale wetten van zich eigend land, zich op geen enkele wijze beperkt door deze garantie.
INNHOLD
- GENERELT 1
- SIKKERHETSSYMBOLER 1
- BATTERI. 2
- ØKO-KOMPATIBEL KASSERING AV BATTERIET 3
- BATTERILADER 4
- RENHOLD 5
- KASSERING. 5
- SERVICE OG REPARASJONER 5
- HVA SOM DEKKES AV GARANTIEN...5
1. GENERELT
1.1 HVORDAN LESE BRUKSANVISNINGEN
NL • De inhoud en de afbeeldingen van deze gebruikshandelieiding werden gerealiseerd voor rekening van ST. S.p.A. en+zijn beschermd door het autoursrecht - Elke Niet-geautoriserde reproductie of wijziging, ook gedeelijke, van het document is verboden.
