NAUDOJIMO INSTRUKCIJA EC 415 D STIGA

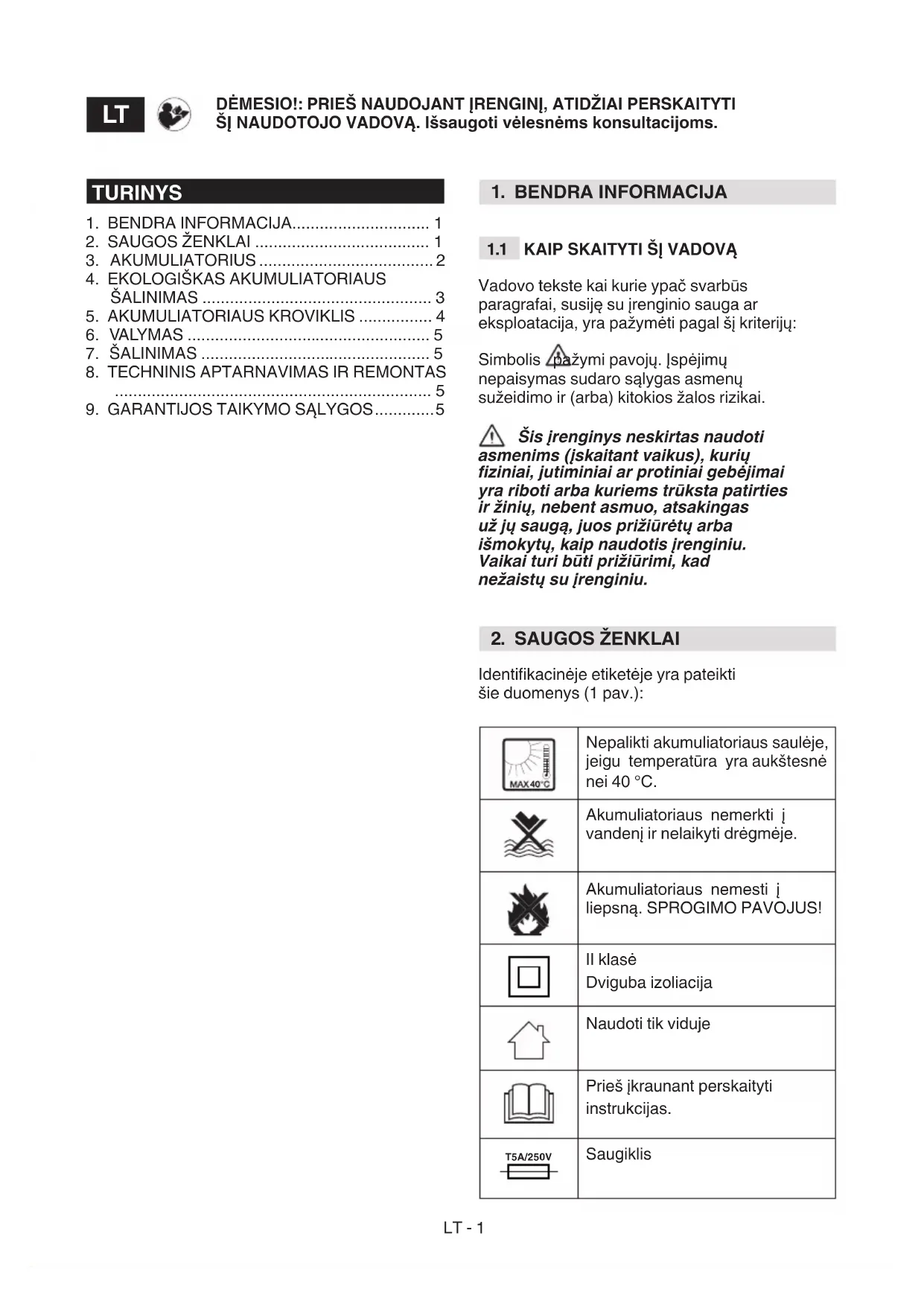

Akumuliatorius / Akumuliatoriaus kroviklis - NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

Vadovo tekste kai kurie ypač svarbūs paragrafai, susiję su įrenginio sauga ar eksploatacija, yra pažymėti pagal šį kriterijų: Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai. Šis įrenginys neskirtas naudoti asmenims (įskaitant vaikus), kurių ziniai, jutiminiai ar protiniai gebėjimai yra riboti arba kuriems trūksta patirties ir žinių, nebent asmuo, atsakingas už jų saugą, juos prižiūrėtų arba išmokytų, kaip naudotis įrenginiu. Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

Identikacinėje etiketėje yra pateikti šie duomenys (1 pav.):

Nepalikti akumuliatoriaus saulėje, jeigu temperatūra yra aukštesnė nei 40 °C. Akumuliatoriaus nemerkti į vandenį ir nelaikyti drėgmėje. Akumuliatoriaus nemesti į liepsną. SPROGIMO PAVOJUS! II klasė Dviguba izoliacija Naudoti tik viduje Prieš įkraunant perskaityti instrukcijas. T5A/250V Saugiklis DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

T3.15A/250V Saugiklis CE atitikties ženklas Neišmesti gaminio kartu su buitinėmis atliekomis.

SPECIFIKACIJOS BT 520 Li 48, BT 720 Li 48 Akumuliatorius: maks. 48 V, 86,4 Wh Elemento įtampa: 3,6 V; elementų skaičius:12 Įkrovimo laikas: 90 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 50 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 520/1 Li 48, BT 720/1 Li 48 Akumuliatorius: maks. 48 V, 88,8 Wh Elemento įtampa: 3,7 V; elementų skaičius:12 Įkrovimo laikas: 90 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 50 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 540 Li 48, BT 740 Li 48 Akumuliatorius: maks. 48 V, 172,8 Wh Elemento įtampa: 3,6 V; elementų skaičius:12 24 Įkrovimo laikas: 180 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 110 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 540/1 Li 48, BT 740/1 Li 48 Akumuliatorius: maks. 48 V, 177,6 Wh Elemento įtampa: 3,7 V; elementų skaičius:12 24 Įkrovimo laikas: 180 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 110 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 550 Li 48, BT 750 Li 48 Akumuliatorius: maks. 48 V, 216 Wh Elemento įtampa: 3,6 V; elementų skaičius:12 24 Įkrovimo laikas: 220 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 120 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 550/1 Li 48, BT 750/1 Li 48 Akumuliatorius: maks. 48 V, 222 Wh Elemento įtampa: 3,7 V; elementų skaičius:12 24 Įkrovimo laikas: 220 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 120 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 775 Li 48 Akumuliatorius: maks. 48 V, 324 Wh Elemento įtampa: 3,6 V; elementų skaičius:12 24 Įkrovimo laikas: 330 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 180 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 775/1 Li 48 Akumuliatorius: maks. 48 V, 333 Wh Elemento įtampa: 3,7 V; elementų skaičius:12 24 Įkrovimo laikas: 330 min. (naudojant kroviklį CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Įkrovimo laikas: 180 min. (naudojant įkroviklį CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) Apie tinkamą akumuliatoriaus naudojimą, priežiūrą ir laikymą būtiną šiame vadove pateiktose instrukcijose ir būtina jas suprasti. Kad išvengtumėte didelių nelaimingų atsitikimų, gaisro, sprogimo rizikos ir su nutrenkimu elektra ir elektros lanku susijusių pavojų:

• NEZONDUOKITE įkroviklio laidžiomis medžiagomis. Įkrovos gnybtai atlaiko 120 V įtampą.

• Jei akumuliatorių bloko dėklas yra sulūžęs arba pažeistas, NEDĖKITE jo į įkroviklį. Pakeiskite nauju akumuliatorių bloku.

• NEĮKRAUKITE šių akumuliatorių blokų kito tipo įkrovikliu.

• NELEISKITE į įkroviklio vidų prasiskverbti skysčiui.

• NENAUDOKITE įkroviklio pagal kitą paskirtį nei nurodyta šiame vadove.

• NEBANDYKITE sukelti akumuliatorių bloko gnybtų trumpo jungimo. Jei akumuliatoriuje esančios cheminės medžiagos patektų į akis,LT - 3 nedelsdami mažiausiai 15 minučių plaukite švariu vandeniu. Nedelsdami kreipkitės į gydytoją. Neįkraukite akumuliatorių bloko lietuje ar drėgnoje aplinkoje. Nemerkite įrenginio, akumuliatorių bloko ar kroviklio į vandenį ar į kitus skysčius.

• Neleiskite akumuliatorių blokui arba įkrovikliui perkaisti. Jei jie karšti, palikite juos atvėsti. Įkraukite tik aplinkos temperatūroje.

• Neuždenkite viršutinėje įkroviklio dalyje esančių ventiliacijos grotelių. Nelaikykite įkroviklio ant minkšto paviršiaus, pavyzdžiui, ant paklotės ar pagalvės. Pasirūpinkite, kad įkroviklio ventiliacijos grotelės nuolat būtų švarios.

• Saugokite, kad nedideli metaliniai objektai arba tokios medžiagos, kaip plieno vata, aliuminio lakštai arba kitos pašalinės kietos dalelės nepatektų į kroviklio angas.

• Prieš valant kroviklį arba tada, kai jo viduje nėra akumuliatorių bloko, reikia jį atjungti.

• NELAIKYKITE akumuliatorių bloko saulėje arba karštoje aplinkoje. Visada jį laikykite įprastoje aplinkos temperatūroje.

• NEBANDYKITE vienu metu prijungti dviejų kroviklių.

• Jei akumuliatorius nebus įkraunamas ilgą laiko tarpą, jį reikia nuolat laikyti šešėlyje, gaivioje ir sausoje vietoje.

• Kraukite akumuliatorių 2 valandas kas 2 mėnesius.

• Jei naudojate per dažnai arba ekstremalioje temperatūroje, gali atsirasti nedidelis akumuliatorių bloko nuotėkis.

• Jei išorinis sandariklis sulūžta ir akumuliatoriuje esančios cheminės medžiagos patenka ant odos: – nedelsdami nuplaukite vandeniu ir muilu; – neutralizuokite citrinos sultimis, actu arba kitomis nestipriomis rūgštimis.

• Jei akumuliatoriuje esančios cheminės medžiagos patenka į akis, vadovaukitės pirmiau pateiktomis instrukcijomis ir kreipkitės į gydytoją.

• Prieš naudodami patikrinkite, ar kroviklio išvado įtampa ir srovė yra pritaikyta akumuliatorių bloko įkrovimui.

• Tuomet, kai išvado poliškumas nesutampa su įkrovos, įkroviklio NENAUDOKITE.

• Naudoti tik patalpų viduje.

• Jokiu būdu NEATIDARYKITE gaubto. Jei gaubtas pažeistas, kroviklio daugiau NEBUS galima naudoti.

• NEĮKRAUKITE akumuliatorių, kurie nėra įkraunami.

AKUMULIATORIAUS ĮKROVOS PATIKRINIMAS

Paspauskite akumuliatoriaus įkrovos rodymo mygtuką (1). Lemputės (2) įsijungia priklausomai nuo akumuliatoriaus įkrovos lygio. Žr. tolesnę schemą:

Lemputės Įkrova 4 žalios lemputės Akumuliatorius pilnai įkrautas 3 žalios lemputės Akumuliatorius įkrautas 70 % 2 žalios lemputės Akumuliatorius įkrautas 45% 1 žalia lemputė Akumuliatorius įkrautas 10 % ir jis turi būti nedelsiant įkrautas Lemputės nedega Akumuliatoriaus įkrova yra žemesnė nei 10 % ir jis turi būti nedelsiant įkrautas. Piktograma „Dėmesio“ užsidega tais atvejais, kai suaktyvinama apsauga nuo viršytos temperatūros arba nepakankamos temperatūros arba tuomet, kai yra akumuliatoriaus defektas.

2. Laikyti atokiau nuo vaikams prieinamų vietų.

3. SAUGOTI akumuliatorių nuo minkšto

arba sūraus vandens, laikyti gaivioje ir sausoje vietoje ir aplinkoje.

4. NELAIKYTI akumuliatoriaus per

karštoje vietoje, pavyzdžiui, šalia ugnies, termosifono ir t. t.

5. NESUKEISTI neigiamo ir teigiamo

akumuliatoriaus gnybtų.

6. NEPRIJUNGTI teigiamo ir neigiamo

akumuliatoriaus gnybto prie metalinių objektų.

7. NETRANKYTI akumuliatorių

ir nelipti ant jų kojomis.

9. Tuomet, kai iš akumuliatoriaus išteka

cheminės medžiagos ir patenka į akis, netrinti jų ir kruopščiai išplauti vandeniu.

10. Daugiau nenaudoti akumuliatoriaus, jei jis

skleidžia neįprastą kvapą arba pakeičia spalvą / formą arba yra neįprastos išvaizdos.

11. Jei šio įrenginio maitinimo laidas pažeistas,

jį turi pakeisti gamintojas, jo agentas arbaLT - 4 specialiai kvalikuotas personalas, kad sumažintų bet kokią susijusią riziką.

AKUMULIATORIAUS ŠALINIMAS Tolesnės toksiškos ir korozinės medžiagos yra su šiuo įrenginiu naudojamame akumuliatorių bloke: ličio jonai yra toksiška medžiaga. Visos toksiškos medžiagos turi būti šalinamos tinkamai, kad būtų išvengta aplinkos taršos. Prieš šalindami pažeistus ličio jonų akumuliatorių blokus, kreipkitės į vietinę atliekų šalinimo agentūrą arba į vietinę aplinkos apsaugos agentūrą, kad gautumėte informacijos ir specialių nurodymų. Nuneškite akumuliatorius į sertikuotą perdirbimo ir (arba) šalinimo centrą, tinkantį ličio jonų medžiagų tvarkymui. Jei akumuliatorių blokas įtrūksta arba sulūžta, su cheminių medžiagų nuotėkiu arba be jo, neįkraukite ir nenaudokite jo. Pašalinkite ir pakeiskite nauju akumuliatorių bloku. NEBANDYKITE JO SUTAISYTI! Kad išvengtumėte nelaimingų atsitikimų arba gaisro, sprogimo, nutrenkimo elektra rizikos ir nepadarytumėte žalos aplinkai: – Apklijuokite akumuliatoriaus gnybtus atsparia lipnia juosta. – NEBANDYKITE išimti arba sunaikinti jokio akumuliatorių bloko komponento. – NEBANDYKITE atidaryti akumuliatorių bloko. Dėl akumuliatorių bloko cheminių medžiagų nuotėkio išsiskyrę elektrolitai yra koroziniai ir toksiški. Pasirūpinkite, kad cheminės medžiagos NEPATEKTŲ į akis, ant odos ir ypač nenurykite jų. – NEIŠMESKITE akumuliatorių kartu su buitinėmis atliekomis. – NEDEGINKITE. – NEDĖKITE akumuliatorių vietoje, kuri jie gali tapti vietinio arba kietųjų miesto atliekų sąvartyno dalimi. – Nuneškite į įgaliotą perdirbimo centrą.

• Prietaisas privalo būti apsaugotas nuo lašėjimo arba purškalų ir virš prietaiso negalima dėti indų, kuriuose yra skysčių, pavyzdžiui, vazų.

• Kroviklis yra skirtas įkraunamiems ličio jonų akumuliatoriams. Kitų rūšių akumuliatoriai gali sprogti ir sužaloti asmenis arba sugadinti daiktus.

• Įkraukite tik įkraunamus akumuliatorius.

• Įkrovos metu įsijungia žalias mirksintis šviesos diodas ir nuolat dega žalia šviesa baigus įkrauti.

• Išorinio lankstaus transformatoriaus laido negalima pakeisti; jei laidas pažeistas, reikės išmesti visą transformatorių.

• Linijos įtampa atjungiama ištraukus kištuką iš elektros lizdo.

• Elektros lizdas turi būti šalia mašinos ir lengvai pasiekiamas.

PASTABA Akumuliatoriaus netiekiamas visiškai įkrautas.  Rekomenduojama jį įkrauti  prieš naudojant, kad būtų užtikrinta didžiausia  veikimo trukmė. Ličio jonų akumuliatorius neturi  atminties ir jį galima įkrauti bet kuriuo metu.

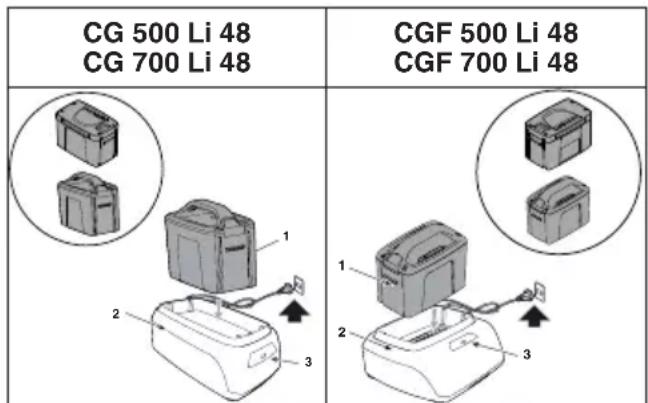

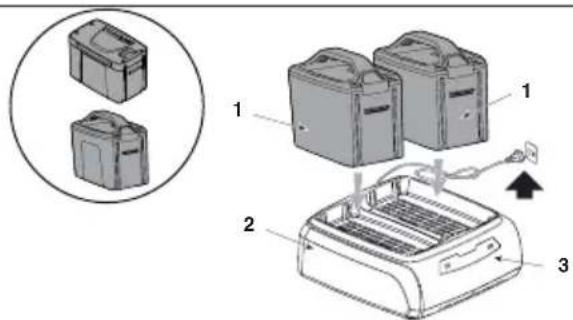

1. Prijunkite kroviklį prie AC elektros lizdo.

2. Įdėkite akumuliatorių bloką (1) į kroviklį (2).

Tai yra diagnostinis kroviklis. Kroviklio šviesos diodų (LED) lemputės (3) užsidegs specialia tvarka, kad praneštų apie dabartinę akumuliatoriaus būseną. CG 500 Li 48 - CGF 500 Li 48- CGD 500 Li 48 CG 700 Li 48 - CGF 700 Li 48- CGD 700 Li 48 - CGDF Li 48

APRAŠYMAS LED BŪSENA

Akumuliatorius įkraunamas ☼ Žalias mirksintis Visiškai įkrautas ● Žalias Akumuliatorius perkaitęs: (išimkite maždaug 30 min., kad galėtų atvėsti) ● Raudonas Akumuliatoriaus nėra ○ Išjungtas Akumuliatorius sugedęs: (išimkite arba pakeiskite nauju akumuliatoriumi) ☼ Raudonas mirksintis KROVIKLIO PATIKRA Jei akumuliatorių blokas neįkrauna tinkamai:

• Patikrinkite išvado srovę su kitu prietaisu. Įsitikinkite, kad lizdas nėra izoliuotas.

• Patikrinkite, ar jokie kroviklio kontaktai nepatyrė trumpo jungimo dėl šiukšlių ar kitų medžiagų. Jei akumuliatorius bus įdėtas į kroviklį tada, kai yra karštas arba perkaitęs, šviesos diodų ĮKROVOS rodiklio lemputė gali degti RAUDONA spalva. Jei pasitaikytų tokia situacija, maždaug 30 minučių palaukite, kol akumuliatorius atvės neįdėtas į kroviklį. PASTABA Jei akumuliatorius ir kroviklis nebus naudojami ilgą laiko tarpą, išimkite akumuliatorių  iš kroviklio ar išjunkite iš AC elektros lizdo.

• Prieš naudodami kroviklį patikrinkite kiekvienoje šalyje esamą įtampą.

Kad išvengtumėte gaisro, nutrenkimo elektra ar elektros iškrovų:

• Nešluostykite akumuliatoriaus arba akumuliatorių įkroviklio drėgnomis šluostėmis arba neplaukite plovikliais.

• Prieš valydami, tikrindami įrenginį arba atlikdami jo priežiūros operacijas, visada išimkite akumuliatorių bloką. Nuvalykite išorinę kroviklio dalį sausa ir minkšta šluoste. Neskalaukite jokiais siurbliais ir neplaukite vandeniu.

Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/EB dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę, pakenkdamos jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio pašalinimą, kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio Pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.LT - 6

8. TECHNINIS APTARNAVIMAS

IR REMONTAS Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir taisyklingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.

• Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai.

• Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas sumažina įrenginio saugumą ir atleidžia Gamintoją nuo bet kokio įsipareigojimo arba atsakomybės. Rekomenduojama kartą per metus atvežti įrenginį į įgaliotą pagalbos centrą, kad būtų atlikta priežiūra, suteikta pagalba ir patikrinti apsauginiai prietaisai.

9. GARANTIJOS TAIKYMO SĄLYGOS

Garantinės sąlygos yra skirtos tik naudotojams, tai yra neprofesionaliems operatoriams. Garantija padengia visus medžiagų ir gamybos defektus, kuriuos garantiniu periodu patvirtina jūsų įrenginio Pardavėjas arba specializuotas techninio aptarnavimo centras. Garantijos pritaikymas apsiriboja remonto darbais arba defektuotos sudedamosios dalies pakeitimu. Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui. Garantijos taikymas priklauso nuo įrenginio taisyklingos techninės priežiūros. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nepakankamo susipažinimo su pateiktais dokumentais (Naudojimo instrukcijomis).

• Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibo, smūgių, svetimkūnių įrenginio viduje) arba nelaimingų atsitikimų.

• Netinkamo ir gamintojo neleistino naudojimo ir montavimo.

• Nepakankamos techninės priežiūros.

• Įrenginio pakeitimų.

• Neoriginalių atsarginių dalių (pritaikomų detalių) naudojimo.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Eilinės (specialiosios) techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).

• Įprasto detalių, tokių kaip pavarų diržai, pjovimo įtaisai, žibintai, ratai, apsauginiai varžtai ir laidai, susidėvėjimo dėl eksploatacijos.

• Įprastinio susidėvėjimo.

• Estetinio įrenginio susidėvėjimo dėl eksploatacijos.

• Medžiagų, alyvos, benzino, tepalų.

• Pjovimo įtaiso atramų.

• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas Platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo. Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja naudotojo teisių, kurias numato nacionaliniai teisės aktai.DA - 1

2. Prisiima atsakomybę, kad įrenginys:

Akumuliatorių pakrovėjas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris

3. Atitinka direktyvose pateiktas specifikacijas:

4. Nuoroda į suderintas Normas

n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV ( Instrukciju tulkojums no oriģinālvalodas)

2. Prisiima atsakomybę, kad įrenginys:

Akumuliatorių pakrovėjas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris

3. Atitinka direktyvose pateiktas specifikacijas:

4. Nuoroda į suderintas Normas

n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV ( Instrukciju tulkojums no oriģinālvalodas)
