NAUDOJIMO INSTRUKCIJA C 215 SU STIGA

Akumuliatorius / Akumuliatoriaus kroviklis - NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

[2] Maitinimo įtampa NOMINALI / MAKS. [3] Maitinimo galia [4] Maitinimo energija [5] Kamerų tipas [6] Kameros įtampa [7] Kamerų skaičius [8] Įkrovos trukmė [9] AKUMULIATORIAUS ĮKROVOS TECHNINIAI DUOMENYS [10] Maitinimo įtampa ir dažnis (įėjimas) [11] Galia [12] Įkrovos įtampa ir srovė (išėjimas)

SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis pažymi pavojų. Įspėjimų nepaisymas su- daro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai. Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje.

2. SAUGOS REIKALAVIMAI

Šiuo įrenginiu gali naudotis vyresni kaip 8 metų vaikai arba asmenys su ribotais ziniais, jutiminiais arba protiniais gebėjimais, ar asmenys be patirties bei pakankamai nesusipažinę su įrenginiu, tik tokiu atveju, jei jie yra prižiūrimi arba jei jie buvo informuoti apie sau- gų šio įrenginio naudojimą ir supranta apie galimus pa- vojus. Vaikams draudžiama žaisti su įrenginiu. Vaikams draudžiama atlikti įrenginio valymo ir techninės priežiū- ros darbus be atsakingo asmens priežiūros. Saugokite šias instrukcijas! Norint sumažinti gaisro arba nutrenkimo elektra riziką, svarbu suprasti ir atidžiai laikytis šių instrukcijų.

a) Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitokių akumuliatorių naudojimas gali sąlygoti sužalojimus ir gaisro riziką. b) Prieš įstatant akumuliatorių, užsitikrinti, kad įrenginys būtų išjungtas. Akumuliatoriaus montavimas į įjungtą elektros įrenginį gali būti nelaimingų atsitikimų priežastimi. c) Prieš valydami, tikrindami įrenginį arba atlikdami jo priežiūros operacijas, visada išimkite akumuliatorių bloką. d) Nenaudokite pažeisto arba pakeisto akumuliatoriaus arba įrankio. Pažeisti arba pakeisti akumuliatoriai gali veikti nenuspėjamai ir gali sukelti gaisrą, sprogimą arba sužalojimų riziką. e) Prastos būklės akumuliatorius gali sąlygoti skysčio išsiliejimą. Dėl akumuliatorių bloko cheminių medžiagų nuotėkio išsiskyrę elektrolitai yra koroziniai ir toksiški. Iš akumuliatoriaus išsiliejęs skystis gali sukelti uždegimus ir nudegimus. DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

1.1 Kaip skaityti šį vadovą .......................................... 1

Pasirūpinkite, kad cheminės medžiagos NEPATEKTŲ į akis, ant odos ir ypač nenurykite jų. Jei akumuliatoriuje esančios cheminės medžiagos patektų į akis, nedelsdami mažiausiai 15 minučių plaukite švariu vandeniu. Nedelsdami kreipkitės į gydytoją. Jei išorinis sandariklis sulūžta ir akumuliatoriuje esančios cheminės medžiagos patenka ant odos: nedelsdami nusiplaukite vandeniu ir muilu bei neutralizuokite citrinos sultimis, actu arba kitomis lengvomis rūgštimis. f) daugiau nenaudokite akumuliatoriaus, jei jis skleidžia neįprastą kvapą, pakeičia spalvą / formą arba yra neįprastos išvaizdos. Jei akumuliatorių blokas įtrūksta, sulūžta arba yra sugadinimas, su cheminių medžiagų nuotėkiu arba be jo, neįkraukite ir nenaudokite jo. NEBANDYKITE JO SUTAISYTI! Kad išvengtumėte nelaimingų atsitikimų arba gaisro, sprogimo, nutrenkimo elektra rizikos ir nepadarytumėte žalos aplinkai:

• Apklijuokite akumuliatoriaus gnybtus atsparia lipnia juosta.

• NEBANDYKITE išimti arba sunaikinti jokio akumuliatorių bloko komponento.

• NEBANDYKITE atidaryti akumuliatorių bloko.

• Pašalinkite ir pakeiskite nauju akumuliatorių bloku. g) Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną. h) Saugokite akumuliatorių nuo minkšto arba sūraus vandens.

i) Saugokite akumuliatorių paketą arba įrangą nuo

ugnies arba per aukštos temperatūros. Neapsaugotas nuo ugnies arba aukštesnės nei 130 °C, gali sukelti sprogimą. Visada jį laikykite įprastoje aplinkos temperatūroje. j) Jei bus naudojamos per intensyviai arba esant ekstremaliai temperatūrai, akumuliatoriaus bloko kamerose gali atsirasti nuotėkis. k) Nebandykite sukelti akumuliatorių bloko gnybtų trumpo jungimo. Nesukeiskite neigiamo ir teigiamo akumuliatoriaus gnybtų. Neprijunkite teigiamo ir neigiamo akumuliatoriaus gnybto prie metalinių objektų. l) Akumuliatoriaus transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos. m) Neišmontuokite akumuliatoriaus. n) netrankykite, nesmūgiuokite akumuliatoriaus ir nelipkite ant jo kojomis. o) Neatlikite akumuliatoriaus taisymo darbų. Taisymo darbai turi būti atliekami gamintojo arba specializuoto pagalbos centro.

2.2 AKUMULIATORIAUS ĮKROVIKLIS

Įkroviklis yra skirtas įkraunamiems ličio jonų akumuliatoriams. Kitų rūšių akumuliatoriai gali sprogti ir sužaloti asmenis arba sugadinti daiktus. a) Akumuliatoriaus įkrovimui naudoti tik gamintojo rekomenduojamą akumuliatoriaus įkroviklį. Akumuliatorių paketo tipui pritaikytas akumuliatorių įkroviklis gali kelti gaisro pavojų, nutrenkti elektra, perkaisti arba iš akumuliatoriaus gali ištekėto korozinis skystis, jei bus naudojamas su kitu akumuliatorių paketu. b) Neįkraukite akumuliatorių bloko lietuje ar drėgnoje aplinkoje. c) Nemerkite įrenginio, akumuliatorių bloko ar kroviklio į vandenį ar į kitus skysčius. d) Saugokite, kad į įkroviklio vidų nepatektų skysčio. e) Akumuliatorių įkroviklis turi būti apsaugotas nuo lašėjimo arba purškalų ir virš prietaiso negalima dėti indų, kuriuose yra skysčių, pavyzdžiui, vazų. f) Nenaudoti akumuliatoriaus įkroviklio vietose, kur yra degių garų, medžiagų arba lengvai užsidegančių paviršių, tokių kaip popierius, audiniai ir t.t. Įkrovimo metu akumuliatoriaus įkroviklis įkaista ir gali sukelti gaisrą. g) Neleiskite akumuliatorių blokui arba įkrovikliui perkaisti. Jei yra karšti, prieš naudodami palikite juos atvėsti. h) Įkraukite tik aplinkos temperatūrai esant nuo 0° iki + 45 °C. Neįkraukite akumuliatoriaus arba įrankio, jei bus viršytas šis temperatūros intervalas. Netinkamas įkrovimas arba nurodytą intervalą viršijanti temperatūra gali pažeisti akumuliatorių ir padidinti gaisro riziką.

i) NEPRIJUNKITE įkroviklio prie laidžių medžiagų.

j) NENAUDOKITE įkroviklio pagal kitą paskirtį nei nurodyta šiame vadove. k) Neuždenkite viršutinėje įkroviklio dalyje esančių ventiliacijos grotelių. Nelaikykite įkroviklio ant minkšto paviršiaus, pavyzdžiui, ant paklotės ar pagalvės. Pasirūpinkite, kad įkroviklio ventiliacijos grotelės nuolat būtų švarios. l) Saugokite, kad nedideli metaliniai objektai arba tokios medžiagos, kaip plieno vata, aliuminio lakštai arba kitos pašalinės kietos dalelės nepatektų į kroviklio angas. m) Nebandykite vienu metu prijungti dviejų kroviklių. n) Prieš naudodami patikrinkite, ar kroviklio išvado įtampa ir srovė yra pritaikyta akumuliatorių bloko įkrovimui. o) Tuomet, kai išvado poliškumas nesutampa su įkrovos, įkroviklio nenaudokite. p) Jokiu būdu neatidarykite gaubto. Jei gaubtas pažeistas, įkroviklio daugiau nebus galima naudoti. q) Išorinio lankstaus akumuliatoriaus įkroviklio aido negalima pakeisti; jei laidas pažeistas, reikės išmesti visą akumuliatoriaus įkroviklį (CG 20 Li ,CGD 20 Li). Jei laidas pakeistas, jį reikia pakeisti specialiu laidų komplektu, kuris siūlomas pas gamintoją ar jūsų pardavimo atstovą (CG 20 Li B). r) Linijos įtampa atjungiama ištraukus kištuką iš elektros lizdo.LT - 3 s) Prieš naudodami kroviklį patikrinkite kiekvienoje šalyje esamą įtampą. t) Nemontuokite akumuliatoriaus įkroviklio ant sienos. Padėkite jį ant lygaus ir tvirto paviršiaus.

2.3 APLINKOS APSAUGA IR ŠALINIMAS

Toliau nurodytos toksiškos ir korozinės medžiagos yra su šiuo įrenginiu naudojamame akumuliatorių bloke: ličio jonai yra toksiška medžiaga. Visos toksiškos medžiagos turi būti šalinamos tinkamai, kad būtų išvengta aplinkos taršos. Prieš šalindami pažeistus ličio jonų akumuliatorių blokus, kreipkitės į vietinę atliekų šalinimo agentūrą arba į vietinę aplinkos apsaugos agentūrą, kad gautumėte informacijos ir specialių nurodymų. Nuneškite akumuliatorius į sertikuotą perdirbimo ir (arba) šalinimo centrą, tinkantį ličio jonų medžiagų tvarkymui.

• Neišmeskite akumuliatorių kartu su buitinėmis atliekomis.

• Nedeginkite akumuliatoriaus.

• Nedėkite akumuliatorių vietoje, kuri jie gali tapti vietinio arba kietųjų miesto atliekų sąvartyno dalimi.

• Nuneškite į įgaliotą perdirbimo centrą. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/EB dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę, pakenkdamos jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio pašalinimą, kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio Pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

Ant akumuliatoriaus ir akumuliatoriaus įkroviklio yra pateikti įvairūs simboliai. Simbolių reikšmės: Nepalikti akumuliatoriaus saulėje, jeigu temperatūra yra aukštesnė nei 45 °C Akumuliatoriaus nemerkti į vandenį ir nelaikyti drėgmėje. Akumuliatoriaus nemesti į liepsną. SPROGIMO PAVOJUS! Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Elektros įrenginių apsaugos laipsnis: II klasė, dviguba izoliacija Naudoti tik viduje Prieš įkraunant perskaityti instrukcijas. T2A Saugiklis CE atitikties ženklas Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotame techninio aptarnavimo centre.LT - 44. AKUMULIATORIAUS ĮKROVIMO BŪSENOS PATIKRA

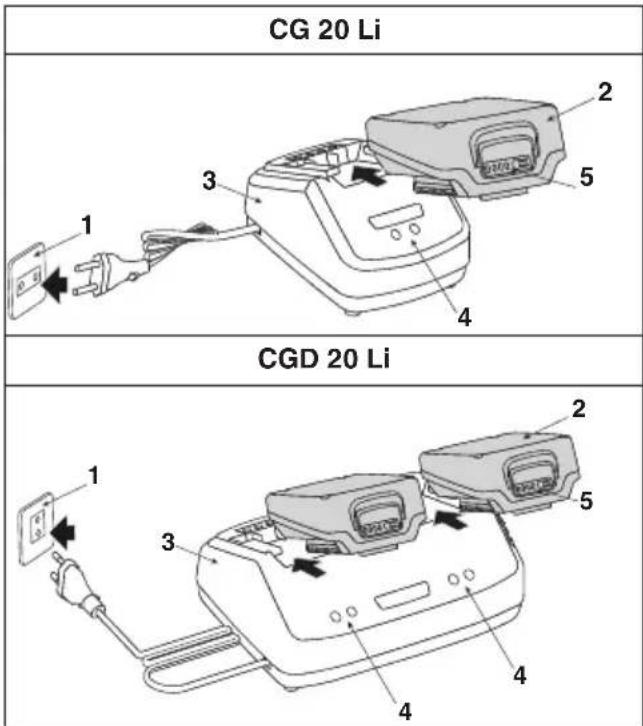

75 % 50 % 25 % PASTABA Darbo metu akumuliatorių nuo visiško išsikrovimo apsaugo apsauginis įtaisas, kuris išjungia įrenginį ir užblokuoja jo veikimą.5. AKUMULIATORIAUS ĮKROVIMAS ;• • turi būti PASTABA Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir dalinai, be jokios rizikos jį sugadinti. PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra nėra nuo 0 iki +40 °C. CG 20 LiCGD 20 Li

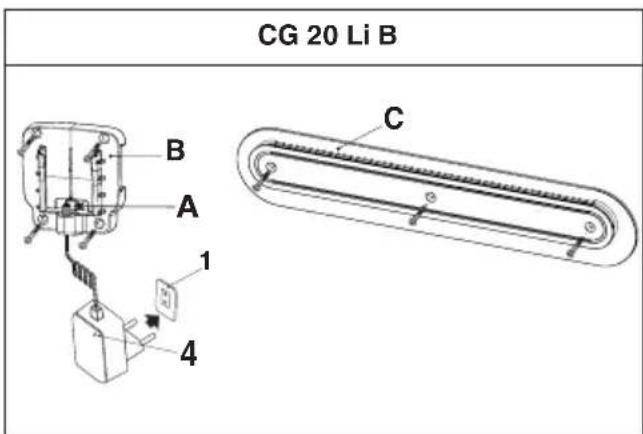

• TIK su akumuliatorių įkrovikliu CG 20 Li B PASTABA Apie visas montavimo operacijas žiūrėkite specialiame mašinos montavimo vadove.CG 20 Li B

Akumuliatoriaus nėra

4 žali vienas po kito mirk- sintys šviesos diodai Akumuliatorius pilnai įkrautas

4 žalio švie- sos diodai Akumuliatorius perkaitęs: (išimkite maždaug 30 min., kad galėtų atvėsti)

4 žali lėta seka mirksintys šviesos diodai Akumuliatorius sugedęs: (išimkite arba pakeiskite nauju akumuliatoriumi)

4 žali greita seka mirksintys šviesos diodai ĮKROVIKLIO PATIKRA Jei akumuliatorių blokas neįkrauna tinkamai:

• Patikrinkite išvado srovę su kitu prietaisu. Įsitikinkite, kad lizdas nėra izoliuotas.

• Patikrinkite, ar jokie kroviklio kontaktai nepatyrė trumpo jungimo dėl šiukšlių ar kitų medžiagų.

• Patikrinkite, ar jungtis gera įstatyta į mašiną (su akumuliatoriaus įkrovikliu CG 20 Li B)

Prieš valant kroviklį arba tada, kai jo viduje nėra akumuliatorių bloko, reikia jį atjungti. Kad išvengtumėte gaisro, nutrenkimo elektra ar elektros iškrovų:

• Nešluostykite akumuliatoriaus arba akumuliatorių įkroviklio drėgnomis šluostėmis arba neplaukite plovikliais.

• Nuvalykite išorinę kroviklio dalį sausa ir minkšta šluoste. Neskalaukite jokiais siurbliais ir neplaukite vandeniu.

Jei akumuliatorius ir kroviklis nebus naudojami ilgą laiko tarpą, išimkite akumuliatorių iš kroviklio (arba iš mašinos, jei numatyta) ir išjunkite iš AC elektros lizdo. Jei akumuliatorius nebus įkraunamas ilgą laiko tarpą, jį reikia nuolat laikyti šešėlyje, gaivioje ir sausoje vietoje, kurios aplinkos temperatūra 0~45 °C. SVARBU Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus prailginta jo eksploatavimo trukmė.

8. TECHNINIS APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir taisyklingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys originalių atsarginių dalių ir žinių taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės. Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ar atsakomybės bei panaikina bet kokias garantijos sąlygas.

Garantinės sąlygos yra skirtos tik naudotojams, tai yra neprofesionaliems operatoriams. Garantija padengia visus medžiagų ir gamybos defektus, kuriuos garantiniu periodu patvirtina jūsų įrenginio Pardavėjas arba specializuotas techninio aptarnavimo centras. Garantijos pritaikymas apsiriboja remonto darbais arba defektuotos sudedamosios dalies pakeitimu.

• Nepakankamo susipažinimo su pateiktais dokumentais (Naudojimo instrukcijomis).

• Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibo, smūgių, svetimkūnių įrenginio viduje) arba nelaimingų atsitikimų.

• Netinkamo ir neleistino naudojimo ir montavimo.

• Nepakankama ir (arba) netinkama techninė priežiūra.

• Įrenginio pakeitimų.

• Neoriginalių atsarginių dalių ir priedų naudojimas. Be to, garantija nepadengia Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas Platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo. Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja naudotojo teisių, kurias numato nacionaliniai teisės aktai.LV - 1

LT ( Originalių instrukcijų vertimas)

2. Prisiima atsakomybę, kad

įrenginys: Akumuliatorių pakrovėjas a) Tipas / Bazinis Modelis c) Serijos numeris

3. Atitinka direktyvose pateiktas

4. Nuoroda į suderintas Normas
