MANUAL DE USUARIO C 215 SU STIGA

Batería / Cargador de baterías

- MANUAL DE INSTRUCCIONES

ATENCIÓN: antes de utilizar la máquina, leer atentamente el presente manual.

[2] Tensión de alimentación

[3] Capacidad de alimentación [4] Energía de alimentación [5] Tipo de celdas [6] Tensión por celda [7] Número de celdas [8] Tiempo de carga

[10] Tensión y frecuencia de alimentación (Entrada) [11] Potencia [12] Tensión y corriente de carga (Salida)

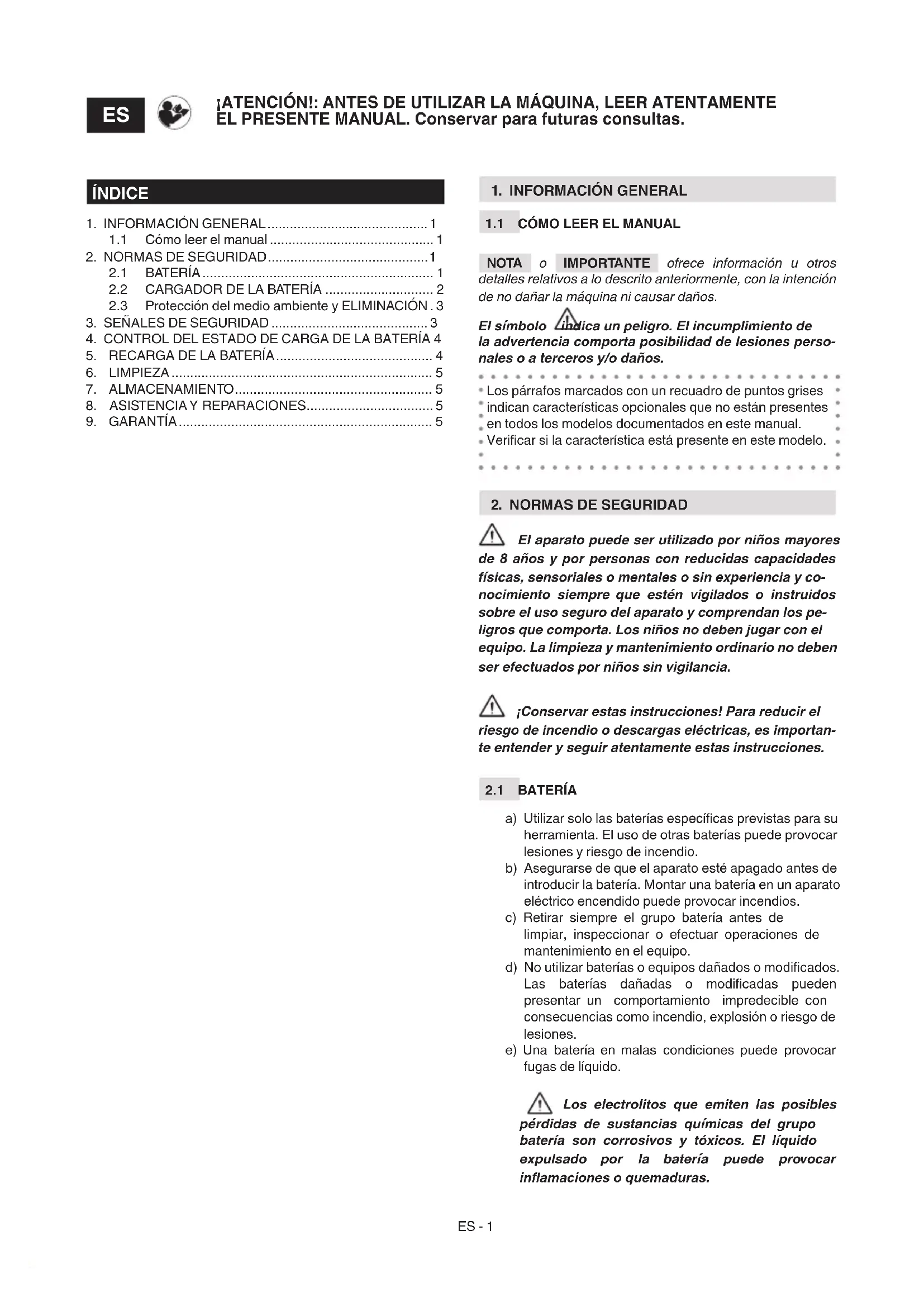

1. INFORMACIÓN GENERAL

1.1 CÓMO LEER EL MANUAL

NOTA o IMPORTANTE ofrece información u otros detalles relativos a lo descrito anteriormente, con la intención de no dañar la máquina ni causar daños. El símbolo indica un peligro. El incumplimiento de la advertencia comporta posibilidad de lesiones perso- nales o a terceros y/o daños. Los párrafos marcados con un recuadro de puntos grises indican características opcionales que no están presentes en todos los modelos documentados en este manual. Vericar si la característica está presente en este modelo.

2. NORMAS DE SEGURIDAD

El aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o sin experiencia y co- nocimiento siempre que estén vigilados o instruidos sobre el uso seguro del aparato y comprendan los pe- ligros que comporta. Los niños no deben jugar con el equipo. La limpieza y mantenimiento ordinario no deben ser efectuados por niños sin vigilancia. ¡Conservar estas instrucciones! Para reducir el riesgo de incendio o descargas eléctricas, es importan- te entender y seguir atentamente estas instrucciones.

a) Utilizar solo las baterías especícas previstas para su herramienta. El uso de otras baterías puede provocar lesiones y riesgo de incendio. b) Asegurarse de que el aparato esté apagado antes de introducir la batería. Montar una batería en un aparato eléctrico encendido puede provocar incendios. c) Retirar siempre el grupo batería antes de limpiar, inspeccionar o efectuar operaciones de mantenimiento en el equipo. d) No utilizar baterías o equipos dañados o modicados. Las baterías dañadas o modicadas pueden presentar un comportamiento impredecible con consecuencias como incendio, explosión o riesgo de lesiones. e) Una batería en malas condiciones puede provocar fugas de líquido. Los electrolitos que emiten las posibles pérdidas de sustancias químicas del grupo batería son corrosivos y tóxicos. El líquido expulsado por la batería puede provocar inamaciones o quemaduras. ¡ATENCIÓN!: ANTES DE UTILIZAR LA MÁQUINA, LEER ATENTAMENTE EL PRESENTE MANUAL. Conservar para futuras consultas.

2.3 Protección del medio ambiente y ELIMINACIÓN . 3

EVITAR que la sustancias químicas entren en contacto con los ojos y la piel, y sobre todo, no ingerirlas. Si las sustancias químicas contenidas en la batería entran en contacto con los ojos, lavarse inmediatamente con agua limpia durante al menos 15 minutos. Dirigirse inmediatamente a un médico. Si el cierre exterior se rompe y las sustancias químicas de la batería entran en contacto con la piel: lavarse inmediatamente con agua y jabón y neutralizar con zumo de limón, vinagre u otros ácidos ligeros. f) Interrumpir el uso de la batería si esta emite olores anómalos, se sobrecalienta o cambia de color/forma y adopta un aspecto anormal. Si el grupo batería se agrieta o se estropea (con o sin pérdida de sustancias químicas) no recargarlo ni utilizarlo. ¡NO INTENTAR REPARARLO! Para evitar accidentes, riesgos de incendio, explosiones o descargas eléctricas y evitar producir daños en el medio ambiente:

• Cubrir los terminales de la batería con cinta adhesiva resistente.

• NO intentar eliminar ni destruir ningún componente del grupo batería.

• NO intentar abrir el grupo batería.

• Eliminarlo y sustituirlo con un grupo batería nuevo. g) Mantener la batería no utilizada lejos de clips, monedas, llaves, clavos, tornillos u otros pequeños objetos metálicos que puedan provocar un cortocircuito de los contactos. El cortocircuito de los contactos de la batería puede comportar combustiones o incendios. h) No exponer la batería a agua dulce ni salada.

i) No exponer la batería ni el equipo al fuego ni a

temperaturas excesivas. La exposición al fuego o a una temperatura superior a los 130 ºC puede causar una explosión. Mantenerlo siempre a una temperatura ambiente normal. j) Las celdas del grupo batería pueden desarrollar pequeñas pérdidas si se utilizan demasiado o bajo temperaturas extremas. k) No intentar crear un cortocircuito en los terminales del grupo batería. No invertir los terminales negativo y positivo de la batería. No conectar los terminales positivo y negativo de la batería con objetos metálicos. l) Durante el transporte de la batería, prestar atención a que los contactos no se conecten entre ellos y no usar contenedores metálicos para el transporte. m) No desmontar la batería. n) No golpear la batería ni subirse de pie sobre ella. o) No realizar operaciones de reparación en la batería. Las tareas de reparación deben realizarlas el fabricante o un centro de asistencia especializado.

2.2 CARGADOR DE LA BATERÍA

El cargador está diseñado para baterías recargables de iones de litio. Otros tipos de baterías podrían explotar y causar daños a personas o cosas. a) Para cargar la batería utilizar, solo cargadores recomendados por el fabricante. Un cargador de baterías compatible con una batería puede causar riesgo de incendio, descargas eléctricas, sobrecalentamiento o fugas de líquido corrosivo de la batería si se utiliza con otras baterías. b) No recargar el grupo baterías bajo la lluvia o en ambientes húmedos. c) No sumergir el equipo, el grupo baterías o el cargador en agua u otros líquidos. d) No permitir que el líquido penetre en el interior del cargador. e) El cargador de la batería no debe exponerse a posibles goteos ni pulverizaciones, y no se deberán colocar recipientes con líquidos (p. ej., jarrones) por encima del aparato. f) No usar el cargador de la batería en ambientes con sustancias inamables o sobre supercies fácilmente inamables como papel, tela, etc. Durante la recarga, el cargador de la batería se calienta y podría provocar un incendio. g) No dejar que el grupo batería o el cargador se sobrecalienten. Si están calientes, dejarlos enfriar antes del uso. h) Recargar solo a temperatura ambiente entre 0 y +45 °C. No cargar la batería ni el equipo fuera de este rango de temperatura. Una carga inadecuada o a una temperatura fuera del rango especicado puede dañar la batería y aumentar el riesgo de incendio.

i) NO poner en contacto el cargador con materiales

conductores. j) NO utilizar el cargador para nes diferentes a aquellos indicados en el presente manual. k) No cubrir las rejillas de ventilación presentes en la parte superior del cargador. No colocar el cargador sobre supercies blandas como por ejemplo mantas o cojines. Mantener limpias las rejillas de ventilación del cargador. l) Evitar que pequeños objetos de metal o materiales como la lana de acero, la hoja de aluminio u otras partículas ajenas entren en la cavidad del cargador. m) No intentar conectar dos cargadores a la vez. n) Antes del uso, comprobar que el voltaje de salida y la corriente del cargador de la batería sean adecuados para la carga del grupo baterías. o) En caso de que la polaridad de salida no corresponda con la de carga, no utilizar el cargador. p) No abrir la tapa bajo ningún concepto. Si se deteriorara la tapa, el cargador ya no podrá utilizarse. a) El cable exible externo del cargador de la batería no puede sustituirse; si este cable se deteriorara, será necesario desguazar todo el cargador (para CG 20 Li ,CGD 20 Li). Si el cable está deteriorado, debe sustituirse por un juego de cables especiales disponible en el fabricante o en su distribuidor (para CG 20 Li B). r) La desconexión de la tensión de línea se efectúa tirando de la toma de red.ES - 3 s) Antes de utilizar el cargador, vericar el voltaje disponible en cada país. t) No montar el cargador en la pared. Colócalo sobre una supercie plana y sólida.

2.3 PROTECCIÓN DEL MEDIO AMBIENTE Y

ELIMINACIÓN Los siguientes materiales tóxicos y corrosivos se encuentran en el interior del grupo batería utilizado en este equipo: los iones de litio son un material tóxico. Todos los materiales tóxicos deberán eliminarse de forma adecuada para prevenir una contaminación ambiental. Antes de eliminar los grupos batería de iones de litio deteriorados o rotos, contactar con la agencia local de eliminación de residuos o con la agencia local para la protección del medio ambiente con el objetivo de recibir información e indicaciones especícas al respecto. Llevar las baterías a un centro de reciclaje y/o eliminación autorizado para gestionar los materiales con iones de litio.

• No eliminar las baterías con los residuos domésticos.

• No quemar la batería.

• No depositar las baterías en lugares donde pudieran llegar a vertederos locales o de residuos sólidos urbanos.

• Llevarlas a un centro de reciclaje autorizado. No deseche los aparatos eléctricos junto con los residuos domésticos. Según la Directiva Europea 2012/19/CE sobre los residuos de equipos eléctricos y electrónicos y su aplicación conforme a las normas nacionales, los equipos eléctricos fuera de servicio deberán recogerse separadamente para volverse a emplear de manera eco-compatible. Si los equipos eléctricos se eliminan en un vertedero de residuos o en el terreno, las sustancias nocivas pueden alcanzar la capa acuífera y entrar en la cadena alimentaria, dañando la salud y el bienestar de las personas. Para obtener más información sobre la eliminación de este producto, contactar con el Ente competente para la eliminación de los residuos domésticos o con su Distribuidor. Al término de su vida útil, deshacerse de las baterías de forma que se respete siempre el medio ambiente. La batería contiene materiales peligrosos tanto para las personas como para el medio ambiente. Una vez retirada, la batería debe depositarse de forma separada en una estructura apta para baterías de iones de litio. La separación selectiva de los productos y embalajes utilizados permite el reciclaje de los materiales y su reutilización. La reutilización de materiales reciclados ayuda a prevenir la contaminación medioambiental y a disminuir la demanda de materias primas.

3. SEÑALES DE SEGURIDAD

En la batería y en el cargador aparecen varios símbolos. Signicado de los símbolos: No exponer el acumulador al sol cuando la temperatura supere los 45 °C No sumergir el acumulador en agua ni exponerlo a la humedad. No quemar las baterías. ¡PELIGRO DE EXPLOSIÓN! Al término de su vida útil, deshacerse de las baterías de forma que se respete siempre el medio ambiente. Grado de protección eléctrica: classe II, doble aislamiento Solo para uso interno Antes de cargar, leer las instrucciones. T2A Fusible Marca CE de conformidad No deseche los aparatos eléctricos junto con los residuos domésticos. IMPORTANTE Las etiquetas adhesivas estropeadas o ilegibles deben sustituirse. Pedir nuevas etiquetas al centro de asistencia autorizado.ES - 4 CONTROL DEL ESTADO DE CARGA DE LA BATERÍAPulsar el botón que indica la capacidad de la batería (1). Las luces (2) se encenderán según el nivel de capacidad de la batería. Consultar el siguiente esquema:

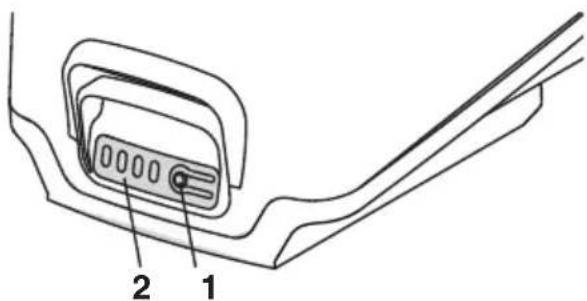

Luces Capacidad4 luces verdes La batería está al 75 %-100 % de carga3 luces verdes La batería está al 50 % – 75 % de carga2 luces verdes La batería está al 25 % – 50 % de carga1 luz verde La batería está al 1 % – 25 % de carga1 luz verde intermitenteLa batería está descargada y necesita cargarse inmediatamenteNOTA Durante el uso, la batería está protegida contra la descarga total a través de un dispositivo de protección que apaga la máquina y bloquea su funcionamiento.5. RECARGA DE LA BATERÍALa batería debe cargarse siempre en los siguientes casos:• Antes del primer uso efectuado después de la compra (la batería no se envía completamente cargada);• Antes de cada periodo de inactividad prolongado (superior a 30 días) (par. 7);• Antes de la puesta en servicio después de un prolongado periodo de inactividad.Si no se respeta el procedimiento o no se carga la batería, se podrían producir daños irreparables a los elementos de la batería. Una batería agotada debe ser recargada lo más pronto posible.NOTA La batería puede cargarse en cualquier momento, incluso parcialmente, sin riesgo de sufrir daños.NOTA La batería cuenta con una protección que impide la recarga si la temperatura de la batería no se encuentra entre 0 y +40 °C.1. Conectar el cargador a una toma AC (1).2. Introducir el grupo batería (2) en el cargador (3).

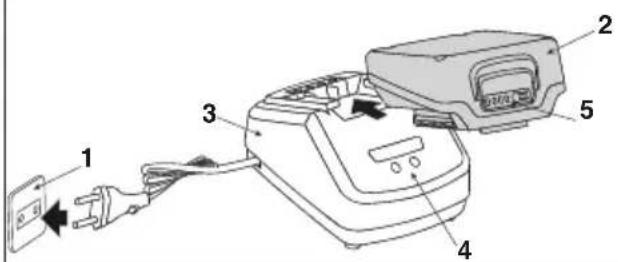

3. Las luces LED del cargador (4) y de la batería (5) se

iluminarán para comunicar el estado de la batería en cada momento.CG 20 LiCGD 20 Li

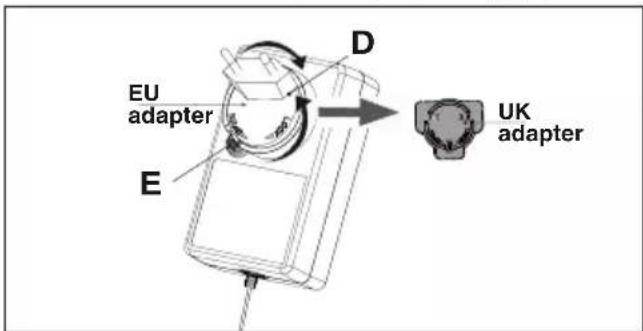

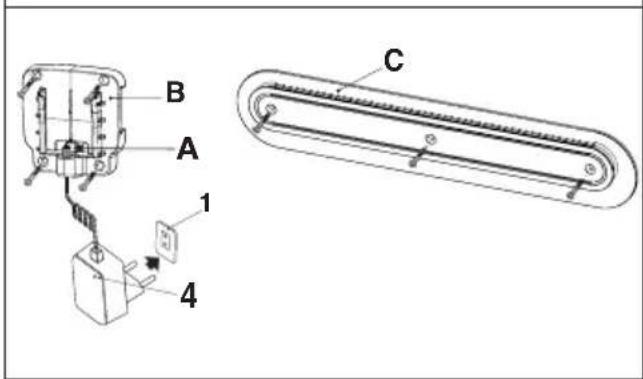

• SOLO por cargador de baterías CG 20 Li BLa carga puede realizarse directamente en la máquina, dejando las baterías insertadas y conectando el conector (A) a la máquina, utilizando su propia base de carga (B).La base de carga (B) puede jarse directamente a la pared o deslizarse sobre el riel de jación (C). NOTA Para todas las operaciones de montaje, consulte el manual específico de la máquina.CG 20 Li B

Las baterías permanecerán insertadas en la máquina y las luces LED se iluminarán para indicar el estado actual de las baterías.

DESCRIPCIÓN ESTADO LUZ

BATERÍA Batería ausente

Verde Todos los ledes apa- gados Batería cargando

4 ledes verdes inter- mitentes, en secuencia progresiva Batería cargada completamente

4 ledes verdes Batería sobrecalentada: (retirar durante unos 30 min. para dejar que se enfríe)

4 ledes verdes intermitentes, secuencia lenta Batería defectuosa: (retirar y sustituir con una batería nueva)

4 ledes intermitentes, secuencia rápida

CONTROL DEL CARGADOR

Si el grupo batería no se carga correctamente:

• Comprobar la corriente de salida con otro dispositivo. Asegurarse de que la toma no esté aislada.

• Comprobar que los contactos del cargador no hayan sufrido un cortocircuito causado por detritos u otros materiales.

• Comprobar que el conector está bien insertado en la máquina (con cargador de la batería CG 20 Li B)

Antes de limpiar el cargador o cuando el grupo baterías no se encuentre en su interior, es necesario desconectarlo. Para evitar riesgos de incendio o descargas eléctricas:

• No pasar paños húmedos o de limpieza sobre la batería ni sobre el cargador de la misma.

• Limpiar la parte externa del cargador con un paño suave y seco. No enjuagar con bombas ni limpiar con agua.

Si la batería y el cargador no van a utilizarse durante un largo periodo de tiempo, retirar la batería del cargador (o de la máquina, si fuera el caso) y desconectar la toma AC. Si la batería no se carga durante un largo periodo de tiempo, es necesario guardarla en un lugar fresco, a la sombra y en lugares sin humedad, con una temperatura ambiente entre 0~45 °C. IMPORTANTE En caso de inactividad prolongada, recargar la batería cada dos meses para aumentar su duración.

8. ASISTENCIA Y REPARACIONES

Este manual suministra todas las indicaciones necesarias para la conducción de la máquina y para un correcto mantenimiento de base que se efectúa por el usuario. Todas las intervenciones de regulación y mantenimiento no descritas en este manual deben ser efectuadas por el Distribuidor o por un Centro especializado, que disponen de recambios originales y conocimientos y herramientas necesarias para que el trabajo se efectúe correctamente, manteniendo el grado de seguridad y las condiciones originales de la máquina. Las operaciones efectuadas en estructuras inadecuadas o por personas no cualicadas conllevan el vencimiento de toda forma de Garantía y de toda obligación o responsabilidad del Fabricante. Los recambios y accesorios no originales no están aprobados; el uso de recambios y accesorios no originales pone en peligro la seguridad de la máquina, declina al Fabricante de toda obligación o responsabilidad y conlleva el vencimiento de toda forma de Garantía .

Las condiciones de la garantía están dirigidas únicamente a los usuarios, es decir, a operadores no profesionales. La garantía cubre todos los defectos de calidad de los materiales y fabricación identicados por el Distribuidor o Centro especializado durante el periodo de garantía. La aplicación de la garantía se limita a la reparación o sustitución del componente defectuoso.

• Falta de familiaridad con la documentación adjuntada (Manuales de Instrucciones).

• Descuido, negligencia.

• Causa externa (descarga eléctrica, impacto, presencia de cuerpos extraños en el interior de la máquina) o accidente.

• Uso y montaje incorrectos o no permitidos por el fabricante.

• Mantenimiento insuciente y/o incorrecto.

• Modicación de la máquina.

• Uso de recambios y accesorios no originales. Además, la garantía no cubre los gastos adicionales relacionados con la activación de la garantía, esto es, el traslado en las instalaciones del usuario , el transporte del equipo a las dependencias del Distribuidor, el alquiler de equipos para la sustitución o la llamada a una empresa externa para todas las operaciones de mantenimiento. El usuario está protegido por las propias leyes nacionales. Los derechos del usuario previstos por las propias leyes nacionales no se limitan, de ninguna manera, a esta garantía.ET - 1

ES ( Traducción del Manual Original)

Declaración de Conformidad CE

2. Declara bajo su propia

responsabilidad que la máquina: Cargador de batería a) Tipo / Modelo Base c) Matrícula

3. Cumple con las especificaciones

4. Referencia a las Normas
