KULLANIM KILAVUZU C 215 SU STIGA

[1] TR - TEKNİK VERİLER

[2] Besleme gerilimi NOMİNAL / MAKS [3] Besleme kapasitesi [4] Besleme enerjisi [5] Hücre tipi [6] Hücre başına gerilim [7] Hücre sayısı [8] Şarj süresi

[10] Besleme gerilimi ve frekansı (Giriş) [11] Güç [12] Şarj gerilimi ve akımı (Çıkış)IT - 1

NOT veya ÖNEMLİ Makineye zarar vermemek veya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar. simgesi bir tehlikeyi vurgular. Uyarılara uygun ha- reket edilmemesi, personelde veya üçüncü şahıslarda yaralanmalara ve/veya zararlara yol açabilir. Gri noktalı kenarlıkla vurgulanan paragraar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterirler. İlgili özelliğin kendi modelinizde bulunup bulunmadığını kontrol edin.

2. GÜVENLİK KURALLARI

Bu cihaz, 8 yaşındaki veya daha büyük çocuklar ile bedensel ve zihinsel yetenekleri tam gelişmemiş veya yetersiz deneyim ve bilgiye sahip kişiler tarafından de- netim altında tutulmaları veya cihazın güvenli koşullar altında kullanımına ilişkin bilgilendirilmiş ve potansiyel tehlike olasılıklarından haberdar olmaları koşuluyla kul- lanılabilir. Çocuklar cihazla oynamamalıdırlar. Temizlik ve düzenli bakım işlemleri denetim olmaksızın çocuklar tarafından yapılmamalıdır. Bu talimatları saklayın! Yangın veya elektrik çarp- ması riskini azaltmak için bu talimatların anlaşılması ve dikkatle uygulanması önemlidir.

a) Sadece elinizdeki cihaz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanılması yaralanmalara ve yangın riskine yol açabilir. b) Bataryayı takmadan önce cihazın kapalı olduğundan emin olun. Bataryanın çalışır haldeki bir elektrikli cihaza takılması yangına neden olabilir. c) Alet üzerinde temizlik, muayene veya bakım işlemleri yapmadan önce batarya grubunu daima çıkarın. d) Hasar görmüş veya tadilata uğramış batarya veya aleti kullanmayın. Hasar gören veya tadilata uğrayan bataryalar öngörülemeyen şekillerde davranabilir, bunun sonucunda yangın, patlama veya yaralanma riski doğabilir. e) Kötü durumdaki bir batarya sıvının dışarı sızmasına neden olabilir. Batarya grubundaki muhtemel bir kimyasal madde kaçağında salıverilecek elektrolitler korozyona uğratıcı ve toksiktir. Bataryadan patlayarak çıkan sıvı deride tahrişlere veya yanmalara neden olabilir. DİKKAT!: MAKİNEYİ KULLANMADAN ÖNCE BU KILAVUZU DİKKATLE OKUYUN. İlerideki her türlü ihtiyaç için saklayın.

1.1 Kılavuzun nasıl okunacağı .................................... 1

Kimyasal maddelerin gözlerle ve deriyle temasa geçmemelerini, özellikle de yutulmamalarını SAĞLAYIN. Bataryanın içinde bulunan kimyasal maddeler gözle temas ederse, derhal temiz suyla en az 15 dakika süresince yıkayın. Derhal bir hekime başvurun. Dış sızdırmazlığı bozulursa ve bataryanın içindeki kimyasal maddeler deriye temas ederse: Derhal su ve sabunla yıkayın ve limon suyu, sirke veya diğer haf asitlerle nötralize edin. f) Bataryadan alışılmadık kokular geliyorsa, batarya aşırı ısınıyorsa veya rengi/şekli değişmişse ve anormal bir görünüm almışsa bataryayı kullanmayı bırakın. Batarya grubu çatlar, kırılır veya hasar görürse, kimyasal madde kaçağı olsun veya olmasın, bataryayı şarj etmeyin veya kullanmayın. ONARMAYA KALKIŞMAYIN! Kazaları ve yangın, patlama, elektrik çarpması risklerini önlemek ve çevrenin zarar görmemesini sağlamak için:

• Batarya terminallerini dayanıklı yapışkan bantla kaplayın.

• Batarya grubunun herhangi bir bileşenini çıkarmaya veya imha etmeye KALKIŞMAYIN.

• Batarya grubunu açmaya KALKIŞMAYIN.

• Bertaraf edin ve yeni batarya grubuyla değiştirin. g) Kontaklarında kısa devreye yol açabileceğinden, kullanılmayan bataryaları ataşlar, demir paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontaklarının kısa devre yapması, parlamaya veya yangına yol açabilir. h) Bataryayı tatlı veya tuzlu suya maruz bırakmayın.

i) Batarya paketini veya aleti ateşe veya aşırı sıcaklığa

maruz bırakmayın. Ateşe veya 130 °C değerinin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir. Daima normal ortam sıcaklığında tutun. j) Çok yüksek veya aşırı derecedeki sıcaklıklarda kullanılırlarsa, batarya grubunun hücrelerinde küçük kaçaklar meydana gelebilir. k) Batarya grubunun terminallerini kısa devre yaptırmaya çalışmayın. Bataryanın negatif ve pozitif terminallerini terse çevirmeyin. Bataryanın pozitif ve negatif terminallerini metal nesnelere temas ettirmeyin. l) Bataryanın taşınması esnasında kontakların birbirlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın. m) Bataryayı sökmeyin. n) Bataryayı vurmayın, üzerine basmayın. o) Batarya üzerinde onarım işlemleri yapmayın. Onarım faaliyetleri üretici veya uzman Teknik Servis merkezi tarafından yapılmalıdır.

2.2 BATARYA ŞARJ CİHAZI

Şarj cihazı Lityum İyon tip şarj edilebilen bataryalar içindir. Diğer tip bataryalar patlayabilir ve kişilerde yaralanmalara ve eşyalarda hasarlara yol açabilir. a) Bataryayı şarj etmek için yalnızca üretici tarafından tavsiye edilen batarya şarj cihazını kullanın. Belirli bir batarya paketine uygun bir batarya şarj cihazı başka bir batarya paketiyle birlikte kullanılırsa yangın, elektrik çarpması, aşırı ısınma veya bataryanın korozyona yol açan sıvısının dışarı çıkmasına neden olabilir. b) Batarya grubunu yağmur altında veya nemli ortamlarda şarj etmeyin. c) Aleti, batarya grubunu veya şarj cihazını suya veya başka sıvılara daldırmayın. d) Sıvıların şarj cihazının içine nüfuz etmesine izin vermeyin. e) Batarya şarj cihazını damlamalara veya püskürmelere maruz bırakmayın ve örneğin vazolar gibi sıvı içeren kaplar aparatın üzerine yerleştirmeyin. f) Batarya şarj cihazını buharların, tutuşabilir maddelerin bulunduğu ortamlarda veya kağıt, kumaş, vs. gibi kolay yanıcı yüzeyler üzerinde kullanmayın. Şarj esnasında, şarj cihazı ısınır ve yangına sebep olabilir. g) Batarya grubu veya şarj cihazının aşırı ısınmasına izin vermeyin. Isınmışlarsa, kullanmadan önce soğumaya bırakın. h) Yalnızca ortam sıcaklığında, yani 0° + 45°C arasında şarj edin. Bataryayı veya aleti bu sıcaklık aralığının dışında şarj etmeyin. Şarj işleminin uygunsuz veya belirtilen aralık dışındaki sıcaklıklarda yapılması bataryaya zarar verebilir ve yangın riskini arttırabilir.

i) Şarj cihazını iletken maddelere temas ETTİRMEYİN.

j) Şarj cihazını bu kılavuzda belirtilenlerden farklı amaçlar için KULLANMAYIN. k) Şarj cihazının üst kısmında bulunan havalandırma ızgaralarını kapatmayın. Şarj cihazını örneğin bir battaniye veya yastık gibi yumuşak bir yüzeye yerleştirmeyin. Şarj cihazının ızgaralarını temiz tutun. l) Küçük metal parçaların veya çelik yünü, alüminyum folyo gibi malzemelerin veya başka yabancı parçacıkların şarj cihazının boşluklarına girmesini önleyin. m) İki şarj cihazını aynı anda bağlamayın. n) Kullanmadan önce şarj cihazının çıkış gerilimi ile akım değerinin batarya grubunun şarj edilmesine uygun olduğunu kontrol edin. o) Çıkış kutupları şarja karşılık gelmiyorsa, şarj cihazını kullanmayın. p) Hangi durumda olursa olsun, kapağı açmayın. Kapak hasar görmüşse, şarj cihazı kullanılamaz. q) Batarya şarj cihazının esnek dış kablosu değiştirilmemelidir; bu kablo hasar görürse, bütün batarya şarj cihazının hurdaya çıkarılması gerekir (CG 20 Li, CGD 20 Li için). Kablo hasar görmüşse, üreticiden veya satıcınızdan bulabileceğiniz özel kablo takımıyla değiştirilmelidir (CG 20 Li B için). r) Hat gerilimi, ş elektrik prizinden çekilerek kesilir. s) Şarj cihazını yeniden kullanmadan önce her ülkede mevcut olan gerilim değerinden emin olun. t) Batarya şarj cihazını duvara monte etmeyin. Düz ve sağlam bir yüzeye yerleştirin.

2.3 ÇEVRENİN KORUNMASI VE BERTARAF

Bu alette kullanılan batarya grubunun içinde aşağıdaki toksik ve korozyona uğratıcı malzemeler bulunur: Lityum iyonları toksik malzemedir.TR - 3 Çevrenin kontamine olmasını önlemek için tüm toksik malzemelerin uygun şekilde bertaraf edilmeleri gerekmektedir. Hasar görmüş veya bozulmuş lityum iyon batarya gruplarını bertaraf etmeden önce gerekli olabilecek bilgileri ve özel talimatları almak için atık bertarafı konusunda yerel temsilciyle veya Yerel Çevre Koruma Kuruluşuyla bağlantı kurun. Bataryaları lityum iyon malzemelerin yönetimi konusunda sertikalı bir geri dönüşüm ve/veya bertaraf merkezine götürün.

• Bataryaları ev çöpleriyle birlikte atmayın.

• Bataryaları yerel çöp sahasının veya kentsel düzenli depolama sahalarının bir parçası haline gelebilecekleri yerlere koymayın.

• Bataryaları yetkili bir geri dönüşüm merkezine götürün. Elektrikli cihazları ev atıklarıyla birlikte atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT sayılı AB Direktine ve bu direktin milli kanunlara uygun olarak uygulanmasına göre ömrünü tamamlamış elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdırlar. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, gıda zincirine karışarak sağlık ve sıhhatinizi zararlı şekilde etkileyebilirler. Bu ürünün bertarafı konusunda daha ayrıntılı bilgi edinmek için ev atıklarının bertarafı alanında Yetkili Kurum veya Satıcınızla bağlantı kurun. Faydalı ömürlerini tamamladıklarında bataryaları çevremize gereken özeni göstererek bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli maddeler bulunur. Batarya çıkarıldıktan sonra lityum iyon bataryaları kabul eden bir yapıda ayrıca bertaraf edilmelidir. Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

3. GÜVENLİK İŞARETLERİ

Batarya ile batarya şarj cihazı üzerinde çeşitli işaretler yer alır. İşaretlerin anlamları: Isı 45’nin üzerinde olduğunda, akümülatörü güneşe maruz bırakmayın. Akümülatörü suya batırmayın ve neme maruz bırakmayın. Bataryaları ateşe atmayın. PATLAMA TEHLİKESİ! Faydalı ömürlerini tamamladıklarında bataryaları çevremize gereken özeni göstererek bertaraf edin. Elektrik koruma derecesi: Sınıf II, çift izolasyon Yalnızca dahili kullanım içindir Yükleme yapmadan önce talimatları okuyun. T2A Sigorta CE uygunluk işareti Elektrikli cihazları ev atıklarıyla birlikte atmayın. ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yeni etiketleri yetkili teknik servisinizden isteyin.TR - 44. BATARYANIN ŞARJ DURUMUNUN KONTROLÜ

Kapasite %75 dolu %50 dolu %25 dolu NOT İşte kullanım esnasında, batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur.5. BATARYANIN ŞARJ EDİLMESİ• ;

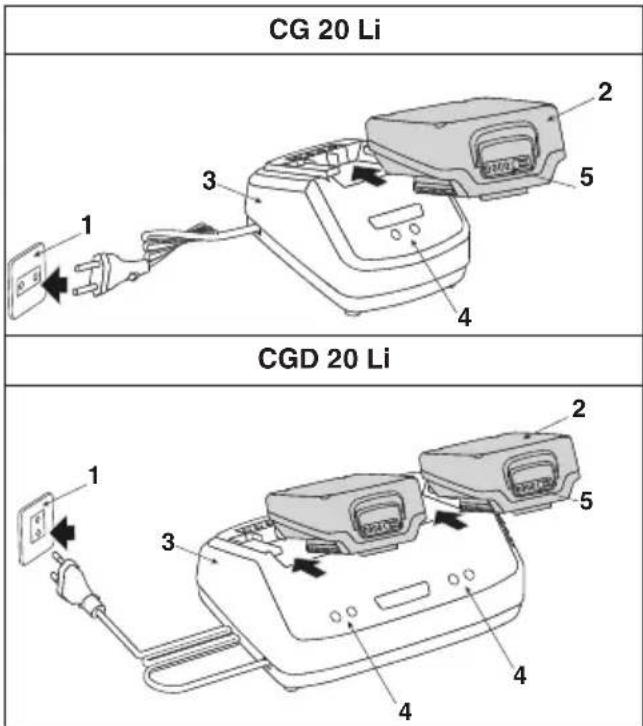

• Boş bir batarya NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir. NOT Batarya, bataryanın ısısı 0 ile +40 °C arasında olmadığında şarj olmasını engelleyen bir koruma ile donatılmıştır. CG 20 LiCGD 20 Li

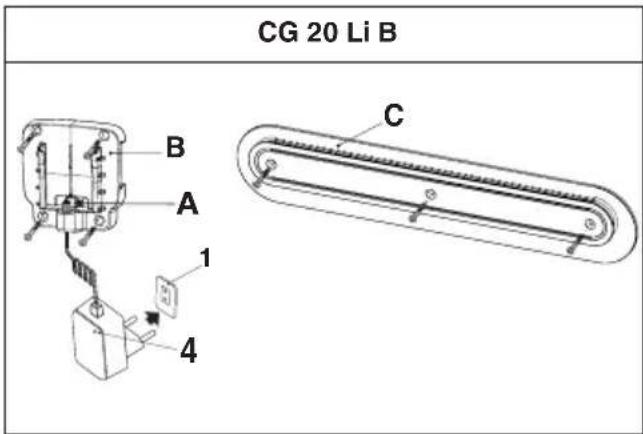

• YALNIZCA CG 20 Li B batarya şarj cihazıyla

NOT Tüm montaj işlemleri için makinenin kendi özel kılavuzuna bakın.CG 20 Li B

DURUM LEDİ BATARYA DURUM LEDİ Batarya yok

Yeşil Tüm Ledler söner Batarya şarj oluyor

4 Yeşil led yanı artan sıklıkla yanıp söner Batarya tama- men dolu

4 Yeşil led Batarya aşırı ısınmış: (Soğuması için yaklaşık 30 dak. çıkarın)

4 Yeşil led düşük sıklıkla yanıp söner Batarya sorunlu: (Çıkarın ve yeni bir bataryayla değiştirin)

4 Yeşil led yüksek sıklıkla yanıp söner

ŞARJ CİHAZININ KONTROLÜ

Batarya grubu doğru şekilde şarj olmazsa:

• Başka bir aletle çıkış akımını kontrol edin. Prizin izole durumda olmadığından emin olun.

• Şarj cihazının kontaklarının döküntüler veya diğer malzemelerden kaynaklı kısa devreye maruz kalmadığını kontrol edin.

• Konektörün makineye düzgün şekilde takıldığını kontrole din (CG 20 Li B batarya şarj cihazıyla)

Şarj cihazını temizlemeden önce veya içinde batarya grubu yoksa bağlantısının ayrılması gerekir. Yangın, elektrik çarpması veya statik elektrik risklerini önlemek için:

• Bataryayı veya batarya şarj cihazını nemli veya deterjanlı bezlerle silmeyin.

• Şarj cihazının dış kısmını kuru ve yumuşak bir bezle temizleyin. Pompa kullanarak durulama yapmayın, suyla temizlemeyin.

Batarya ve şarj cihazı uzun bir süre kullanmayacaksa, bataryayı şarj cihazından (veya duruma göre makineden) çıkarın ve şi AC prizden çekin. Batarya uzun bir süre şarj edilmeden kaldığında daima ortam sıcaklığının 0~45°C arasında olduğu, gölge, serin ve kuru bir yerde saklanması gerekir. ÖNEMLİ Uzun süre kullanılmayacağı zaman ömrünü uzatmak için bataryayı her iki ayda bir şarj edin.

8. SERVİS VE ONARIMLAR

Makinenin kullanılması ve kullanıcı tarafından yapılabilecek temel bakım işlemlerinin doğru şekilde yapılması için gereken tüm talimatlar bu kılavuzda verilmiştir. Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlemleri, Satıcınız veya orijinal güvenlik koşullarının düzeyini koruyarak işin doğru gerçekleştirilmesi için gerekli yedek parçalara, bilgilere ve donanımlara sahip uzman bir merkez tarafından gerçekleştirilmelidir. Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her türlü garantinin ve üreticinin her yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur. Orijinal olmayan yedek parça ve aksesuarlar onaylı değildir; orijinal olmayan yedek parça ve aksesuarların kullanılması makinenin güvenliğini tehlikeye atar ve Üreticinin her türlü yükümlülük veya sorumluluğunu kaldırır ve her türlü Garantinin geçersiz kalmasına neden olur.

Garanti şartları yalnızca tüketicilere, diğer bir deyişle profesyonel olmayan operatörlere yöneliktir. Garanti süresi boyunca Satıcınız veya bir uzman Merkez tarafından kesinleştirilen her türlü malzeme ve imalat kalitesi kusuru garanti kapsamındadır. Garanti uygulaması, kusurlu olduğu kabul edilen bileşenin onarımı veya değiştirilmesiyle sınırlıdır.

• Ürünle birlikte gelen belgelere (Kullanım Kılavuzu) aşina olunmaması.

• Profesyonel amaçlı kullanım.

• Dikkatsizlik, ihmalkârlık.

• Dış etkenler (yıldırım, darbeler, makinenin içinde yabancı cisimlerin bulunması) veya kazalar.

• Makinenin üretici tarafından izin verilmeyen veya uygunsuz şekilde kullanılması ve monte edilmesi.

• Bakımın eksik ve/veya doğru olmayan şekilde yapılması.

• Makinede tadilat yapılması.

• Orijinal olmayan yedek parça ve aksesuarların kullanılması. Garanti ayrıca aşağıda belirtilen durumları kapsamaz Garantifaaliyetiyle bağlantılı olabilecek tali masraar, örneğin kullanıcı nezdinde nakliye, makinenin Satıcıya ulaştırılması, değiştirilecek teçhizatların kiralanması veya tüm bakım çalışmaları için harici şirketin çağrılması. Kullanıcı, kendi ulusal yasalarının koruması altındadır. Kullanıcının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.DICHIARAZIONE CE DI CONFORMITÀ (Istruzioni Originali)

2. Şahsi sorumluluğu altında

aşağıdaki makinenin: pil şarj cihazı a) Tip / Standart model c) Sicil numarası

3. Aşağıdaki direktiflerin özelliklerine

uygun olduğunu beyan etmektedir:

4. Harmonize standartlara atıf

n) Teknik Dosyayı oluşturmaya yetkili kişi: o) Yer ve Tarih MK ( Превод на оригиналните
