| Tipo de produto | Carregador de pilhas |
| Marca | STIGA |
| Modelo | C 215 SU |
| Tipo de bateria compatível | Lithium-ion (Li-Ion) |
| Tensão de entrada | 230 V ~ 50 Hz |
| Tensão de saída | 20 V DC |
| Corrente de carga | 2 A (estimativa) |
| Índice de proteção | Classe II (isolamento duplo) |
| Número de LEDs indicadores | 2 (no carregador) + 4 (na bateria) |
| Funções de segurança | Proteção contra superaquecimento, curto-circuito, inversão de polaridade |
| Temperatura de carga recomendada | 0 °C a 45 °C |
| Peso | 0,3 kg |
| Dimensões (C x L x A) | 150 x 80 x 50 mm |
| Material da caixa | Plástico resistente |
| Manutenção | Limpar com um pano seco e macio |
| Armazenamento | Local seco, temperado, protegido do sol |
| Reparabilidade | Cabo não substituível, carregador descartável se danificado |
| Garantia | Garantia do fabricante contra defeitos de material e fabricação |
| Aplicações | Para baterias STIGA de ferramentas de jardim (20 V) |
Perguntas frequentes - C 215 SU STIGA
Perguntas dos utilizadores sobre C 215 SU STIGA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Carregador de pilhas em formato PDF gratuitamente! Encontre o seu manual C 215 SU - STIGA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. C 215 SU da marca STIGA.

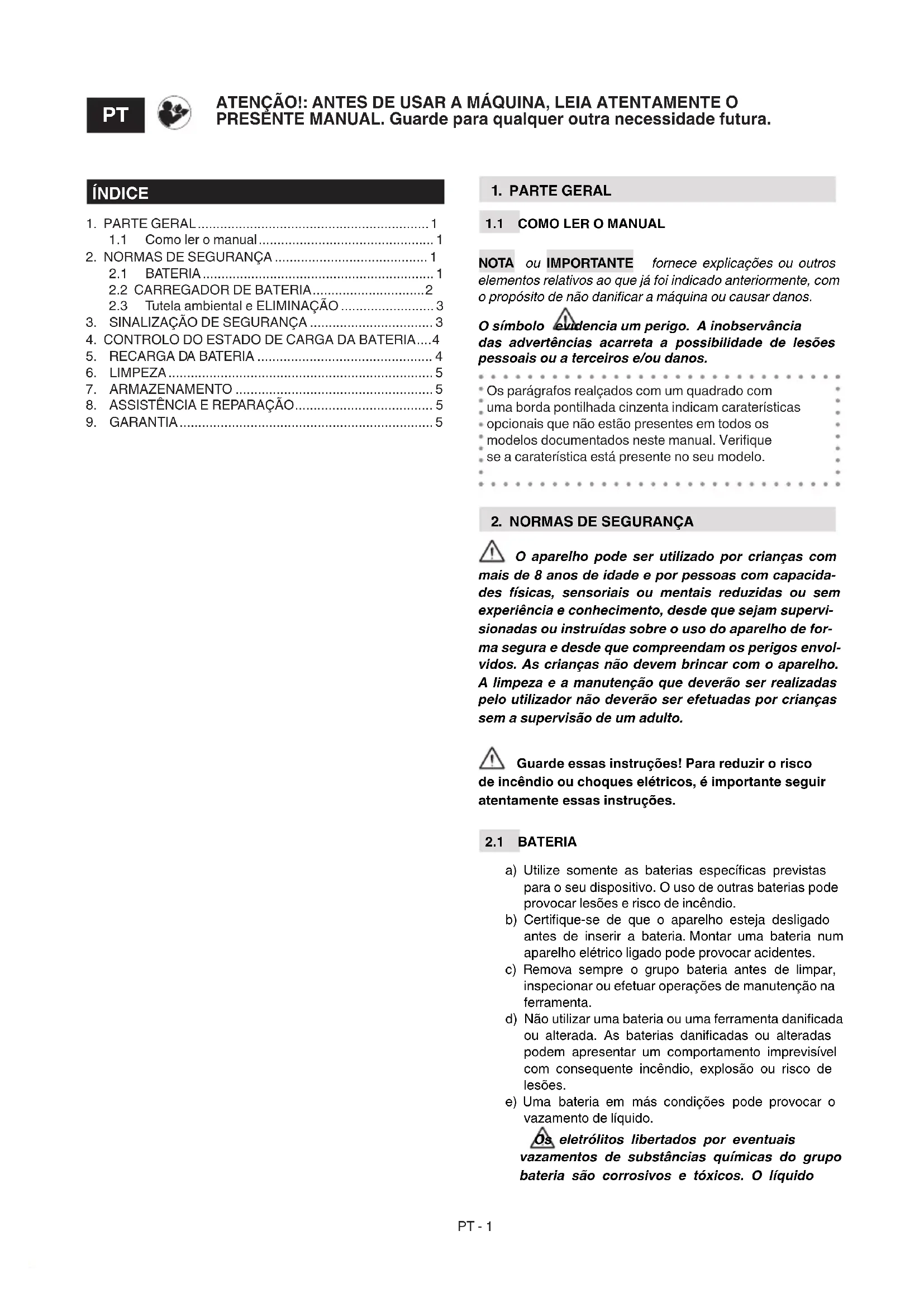

MANUAL DE UTILIZADOR C 215 SU STIGA
- PARTE GERAL....1
1.1 Como ler o manual.... 1 - NORMAS DE SEGURANÇA .... 1
2.1 BATERIA....1
2.2 CARREGADOR DE BATERIA....2
2.3 Tutela ambiental e ELIMINAÇÃO 3 - SINALIZAÇÃO DE SEGURANÇA 3
- CONTROLO DO ESTADO DE CARGA DA BATERIA....4
- RECARGA DA BATERIA 4
- LIMPEZA....5
- ARMAZENAMENTO 5
- ASSISTÊNCIA E REPARAÇÃO....5
- GARANTIA....5
1. PARTE GERAL
1.1 COMO LER O MANUAL
NOTA ou IMPORTANTE fornece explicações ou outros elementos relativos ao que já foi indicado anteriormente, com o propósito de não danificar a máquina ou causar danos.
O símbolo evidencia um perigo. A inobservância das advertências acarreta a possibilidade de lesões pessoais ou a terceiros e/ou danos.
- Os parágrafos realçados com um quadrado com uma borda pontilhada cinzenta indicam caraterísticas - opcionais que não estão presentes em todos os modelos documentados neste manual. Verifique se a caraterística está presente no seu modelo.
2. NORMAS DE SEGURANÇA
O aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, desde que sejam supervisionadas ou instruídas sobre o uso do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção que deverão ser realizadas pelo utilizador não deverão ser efetuadas por crianças sem a supervisão de um adulto.
Guarde essas instruções! Para reduzir o risco de incêndio ou choques elétricos, é importante seguir atentamente essas instruções.
2.1 BATERIA
a) Utilize somente as baterias específicas previstas para o seu dispositivo. O uso de outras baterias pode provocar lesões e risco de incêndio.
b) Certifique-se de que o aparelho esteja desligado antes de inserir a bateria. Montar uma bateria num aparelho elétrico ligado pode provocar acidentes.
c) Remova sempre o grupo bateria antes de limpar, inspecionar ou efetuar operações de manutenção na ferramenta.
d) Não utilizar uma bateria ou uma ferramenta danificada ou alterada. As baterias danificadas ou alteradas podem apresentar um comportamento imprevisível com consequente incêndio, explosão ou risco de lesões.
e) Uma bateria em más condições pode provocar o vazamento de líquido.
Os eletrólitos libertados por eventuais vazamentos de substâncias químicas do grupo bateria são corrosivos e tóxicos. O líquido
expulso da bateria pode provocar inflamações ou queimaduras.
Fazer com que as substâncias químicas NÃO entrem em contato com olhos, pele e, principalmente, não ingeri-los.
Caso as substâncias químicas contidas na bateria entrem em contato com os olhos, lave-os imediatamente com água limpa por pelo menos por 15 minutos. Consulte um médico imediatamente.
Caso a vedação externa se rompe e as substâncias químicas contidas na bateria entram em contato com a pele: lavar-se imediatamente com água e sabão e neutralizar com suco de limão, vinagre ou outros ácidos leves.
f) Interrompa a utilização da bateria caso esta última emita odores estranhos, se superaqueça ou mude de cor/forma e tenha um aspecto anormal.
⚠ Caso o grupo bateria trinque, quebre ou se danifique, com ou sem vazamento de substâncias químicas, não recarregá-lo e não utilizá-lo. NÃO PROCURE CONSERTÁ-LO!
Para evitar acidentes e riscos de indêncio, explosões ou choques elétricos e evite provocar danos ao ambiente:
- Cubra os terminais da bateria com fita adesiva resistente.
- NÃO procure remover ou destruir qualquer componente do grupo bateria.
- NÃO procure abrir o grupo bateria.
- Eliminá-lo e substitui-lo por um novo grupo bateria.
g) Mantenha a bateria afastada de clipes, moedas, chaves, pregos ou outros objetos metálicos pequenos que possam provocar o curto-circuito dos contatos. O curto-circuito dos contatos da bateria pode provocar combustões ou incêndios.
h) Não expor a bateria à água doce ou salgada.
i) Não expor o pacote bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura superior a 130°C pode provocar uma explosão. Mantenha-o sempre a uma temperatura ambiente normal.
j) As células do grupo bateria podem desenvolver pequenos vazamentos se utilizadas por muito tempo ou a temperaturas extremas.
k) Não provoque curto-circuito nos terminais do grupo bateria. Não inverta os terminais negativo e positivo da bateria. Não conecte o terminal positivo e negativo da bateria com objetivos metálicos.
I) Durante o transporte da bateria, preste atenção para que os contatos não sejam conectados entre si e não use recipientes metálicos para o transporte.
m) Não desmonte a bateria.
n) Não bata, colida, fique em pé na bateria.
o) Não efetue operações de reparação na bateria. Atividades de reparação devem ser efetuadas pelo fabricante ou por um centro de assistência especializado.
2.2 CARREGADOR DE BATERIA
O carregador é para baterias recarregáveis com íons de Lítio. Outros tipos de baterias podem explodir e provocar acidentes às pessoas e danos aos objetos.
a) Para carregar a bateria, utilize apenas o carregador de bateria recomendado pelo fabricante. Um carregador de baterias apropriado a um tipo de grupo de baterias pode criar um risco de incêndio, um choque elétrico, um aquecimento excessivo ou um vazamento de líquido corrosivo da bateria se utilizado com um outro grupo baterias.
b) Não recarregue o grupo baterias debaixo de chuva ou em ambientes húmidos.
c) Não mergulhe a ferramenta, o grupo bateria ou o carregador em água ou outros líquidos.
d) Não permita que líquido entre dentro do carregador.
e) Não exponha o carregador de bateria a gotejamento ou borrifos e não deverão ser posicionados em cima do aparelho recipientes com líquidos como, por exemplo, vasos.
f) Não use o carregador de bateria em locais com presença de vapores, substâncias inflamáveis ou em superfícies facilmente inflamáveis como papel, tecido, etc. Durante a recarga, o carregador de bateria se aquece e pode provocar incêndio.
g) Não deixe que o grupo bateria ou o carregador se aqueça excessivamente. Caso estejam quentes, deixe-os arrefecer antes do uso.
h) Recarregue apenas em temperatura ambiente 0° + 45°C. Não carregue a bateria ou a ferramenta além desse intervalo de temperatura. Um carregamento inapropriado ou a uma temperatura além do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.
i) NÃO conectar o carregador com materiais condutivos.
j) NÃO utilize o carregador para finalidades diversas daquelas indicados no presente manual.
k) Não cubra as grelhas de ventilação presentes na parte superior do carregamento. Não posicione o carregador sobre uma superfície macia como, por exemplo, uma coberta ou travesseiro. Mantenha limpas as grelhas de ventilação do carregador.
I) Evite que pequenos objetos em metal ou materiais como lã de aço, folhas de alumínio ou outras partículas estranhas entrem nas cavidades do carregador.
m) Não procure conectar dois carregadores simultaneamente.
n) Antes da utilização, verifique se a voltagem em saída e a corrente do carregador da bateria são apropriados ao carregamento do grupo baterias.
o) Caso a polaridade de saída não corresponda com aquela de carregamento, não utilize o carregador.
p) Não abra a tampa em nenhum caso. Caso a tampa esteja danificada, o carregador não poderá mais ser utilizado.
q) O cabo externo flexível do carregador de bateria não pode ser substituído; caso o cabo esteja danificado, será necessário sucatear todo o carregador de bateria
(para CG 20 Li, CGD 20 Li).
Se o cabo está danificado, deve ser substituído por um conjunto de cabos especiais disponíveis no fabricante ou no seu revendedor (para CG 20 Li B).
r) A desconexão da tensão de linha é efetuada removendo a tomada de rede.
s) Antes de utilizar o carregador, verifique a voltagem disponível em cada País.
t) Não monte o carregador de bateria na parede. Efetue a colocação numa superfície plana e sólida.
2.3 TUTELA AMBIENTAL E ELIMINAÇÃO
Os seguintes materiais tóxicos e corrosivos encontram-se dentro do grupo bateria utilizado com esta ferramenta: íons de lítio é um material tóxico.
Todos os materiais tóxicos deverão ser eliminados de maneira adequada, para prevenir uma contaminação ambiental.
Antes de eliminar os grupos bateria de íons de lítio danificados ou quebrados, contate a agência local para a eliminação dos resíduos ou a Agência local para a Proteção do Ambiente para eventuais informações e instruções específicas.
Levar as baterias para um centro de reciclagem e/ou eliminação certificado para a gestão dos materiais de íons de lítio.
- Não jogar as baterias no lixo doméstico.
- Não queime a bateria.
- Não posicione as bateriais em locais nos quais possa se tornar parte de um aterro local ou de resíduos sólidos urbanos.
- Levá-las para um centro de reciclagem autorizado.
Não jogue os aparelhos elétricos junto com os lixos domésticos. Em conformidade com a Diretiva Europeia 2012/19/UE sobre os lixos de equipamentos elétricos e eletrónicos e a sua execução conforme as normas nacionais,
as aparelhagens elétricas usadas devem ser recolhidas separadamente, a fim de que sejam reutilizadas de modo eco-compatível. Caso os equipamentos elétricos sejam eliminados num aterro ou no solo, as substâncias nocivas podem alcançar a camada aquífera e entrar na cadeia alimentar, danificando a sua saúde e bem-estar. Para informações mais detalhadas sobre a eliminação deste produto, contate o Órgão competente para a eliminação de lixos domésticos ou o seu revendedor.
No término da sua vida útil, elimine as baterias com a devida atenção ao nosso ambiente. A bateria contém material que é perigoso para nós e para o ambiente. Ela deve ser removida e eliminada separadamente numa estrutura que aceita as
A recolha diferenciada de produtos e embalagens usados permite a reciclagem dos materiais e a reutilização dos mesmos.
A reutilização dos materiais reciclados ajuda a prevenir a poluição ambiental e reduz a demanda
de matérias-primas.
3. SINALIZAÇÃO DE SEGURANÇA
Na bateria e no carregador de bateria, aparecem vários símbolos.
 | Não exponha o acumulador ao sol quando a temperatura for superior a 45°C |
 | Não mergulhe o acumulador na água e não o exponha à humidade. |
 | Não jogue as baterias no fogo. PERIGO DE EXPLOSÃO! |
 Li-ion | No término da sua vida útil, elimine as baterias com a devida atenção ao nosso ambiente. |
 | Grau de proteção elétrica: classe II, isolamento duplo |
 | Apenas para uso interno |
 | Antes de carregar, leia as instruções |
 . | Fusível |
 | Marca de conformidade CE |
 | Não jogue os aparelhos elétricos junto com os lixos domésticos. |
IMPORTANTE As etiquetas adesivas danificadas ou ilegíveis devem ser substituídas. Solicite as novas etiquetas ao seu centro de assistência autorizado.
4. CONTROLO DO ESTADO DE CARGA DA BATERIA
Pressione a tecla de indicação da capacidade da bateria (1). As luzes (2) acenderão de acordo com o nível de capacidade da bateria. Veja o esquema a seguir:
| Luzes Capacidade | |
| 4 Luzes verdes | A bateria está a 75% – 100% de carga |
| 3 Luzes verdes | A bateria está a 50% – 75% de carga |
| 2 Luzes verde | A bateria está a 25% – 50% de carga |
| 1 Luz verde | A bateria está a 1% – 25% de carga |
| 1 Luz verde intermitente | A bateria está descarregada e precisa ser recarregada imediatamente |
NOTA Durante o trabalho, a bateria está protegida contra o descarregamento total por meio de um dispositivo de proteção que desliga a máquina e bloqueia o seu funcionamento.
5. RECARGA DA BATERIA
A bateria deve ser carregada imediatamente:
- Antes do uso pela primeira vez após a compra (a bateria não é enviada completamente carregada);
- Antes de qualquer período de inatividade prolongado (superior a 30 dias) (par. 7);
- Antes da colocação em funcionamento após um período prolongado sem uso.
Se não o fizer ou se não carregar a bateria, os elementos da bateria podem sofrer avarias irreparáveis. Uma bateria descarregada deve ser recarregada o mais rapidamente possível.
NOTA A bateria pode ser recarregada em qualquer momento, até mesmo parcialmente, sem o risco de danificá-la.
NOTA A bateria é equipada com uma proteção que impede a recarga se a temperatura ambiente não estiver incluída entre 0 e +40 °C.

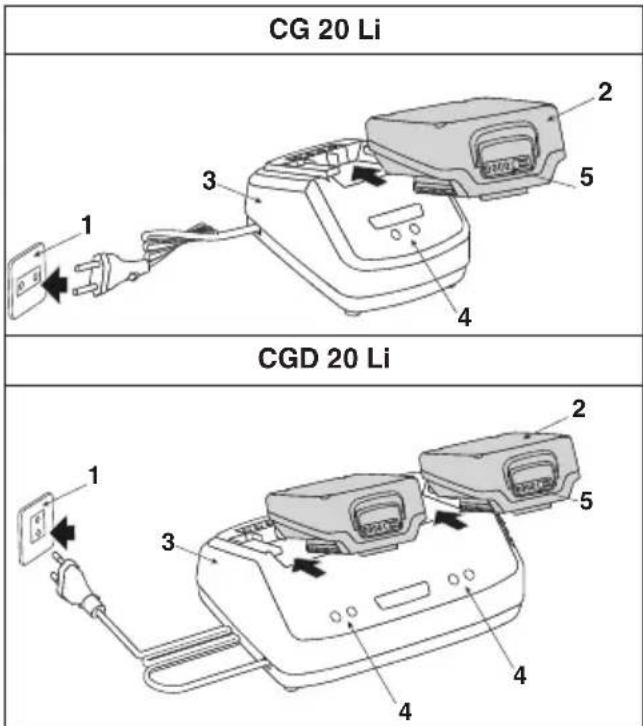

- Conecte o carregador numa tomada AC (1).
- Insira o grupo bateria (2) no carregador (3).
- As luzes a LED do carregador (4) e da bateria (5) se iluminarão para comunicar o estado atual da bateria.

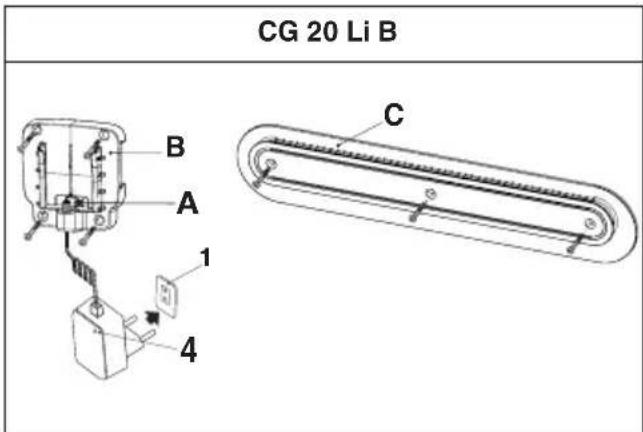

- APENAS com carregador de bateria CG 20 Li B
O carregamento pode ser realizado diretamente na máquina, deixando as baterias inseridas e ligando o conector (A) à máquina, utilizando a sua própria base de carregamento (B).
A base de carregamento (B) pode ser fixada diretamente à parede ou deslizada no trilho de fixação (C).
NOTA Para todas as operações de montagem, consulte o manual específico da máquina.

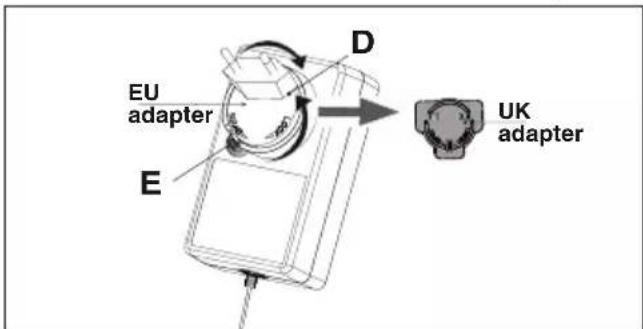

Para montar/trocar o adaptador (D), pressione (E) e gire
As baterias permanecem inseridas na máquina e as luzes LED acenderão para comunicar o estado atual da bateria.
| DESCRIÇÃO ESTADO LED CARREGADOR | STATO LED BATERIA | |||
| Bateria ausente | ● | Verde | Todos osLeds desligados | |
| Bateria carregando | ● | Vermelho | ☀ | 4 Leds verdes intermitentes, em sequência progressiva |
| Bateria completamente carregada | ● | Verde | ● | 4 Leds verdes |
| Bateria superaquecida: (remova por cerca de 30 min., para permitir que se arrefeçam) | ● | Verde | ☀ | 4 Leds verdes intermitentes, sequência lenta |
| Bateria defeituosa: (remova e substitua por uma bateria nova) | ● | Verde | ☀ | 4 Leds verdes intermitentes, sequência rápida |
CONTROLO DO CARREGADOR
Se o grupo bateria não se carrega corretamente:
- Verifique a corrente de saída com outra ferramenta. Certifique-se de que a tomada não esteja isolada.
- Verifique se os contatos do carregador não sofreram um curto-circuito provocado por detritos ou outros materiais.
- Verifique se o conector está inserido corretamente na máquina (com carregador CG 20 Li B)
6. LIMPEZA
Antes de limpar o carregador ou quando não estiver presente um grupo de baterias no seu interior, é necessário desconectá-lo.
Para evitar riscos de incêndio, choques ou
descargas elétricas:
- Não passe panos húmidos ou detergentes na bateria ou no carregador da bateria.
- Limpe a parte externa do carregador com um pano seco e suave. Não enxagúe com eventuais bombas, nem limpe com água.
7. ARMAZENAMENTO
Se a bateria e o carregador não forem usados por um longo período de tempo, remova a bateria do carregador (ou da máquina, se aplicável) e desconecte a tomada CA.
Caso a bateria não seja carregada por um longo período de tempo, é necessário conservá-la sempre num local sombreado, fresco e em ambientes sem humidade com uma temperatura ambiente entre 0\~45°C.
IMPORTANTE Em caso de inatividade prolongada, recarregue a bateria a cada dois meses para prolongar a sua duração.
8. ASSISTÊNCIA E REPARAÇÃO
Este manual fornece todas as indicações necessárias para a condução da máquina e para uma correta manutenção de base por parte do utilizador.
Todas as intervenções de regulação e manutenção não descritas neste manual devem ser efetuadas pelo Revendedor ou por um Centro especializado, que deverá possuir as peças sobressalentes originais e os equipamentos necessários para que o trabalho seja executado corretamente, mantendo o grau de segurança e as condições originais da máquina.
Operações executadas junto a estruturas não adequadas ou por pessoas não qualificadas implicam na anulação de qualquer forma de garantia e de qualquer obrigação ou responsabilidade do Fabricante.
As peças sobressalentes e os acessórios não originais não são aprovados. O uso de peças sobressalentes e acessórios não originais comprometem a segurança da máquina e eximem o Fabricante de qualquer obrigação ou responsabilidade e implica na perda de qualquer forma de Garantia.
9. GARANTIA
As condições de garantia somente são destinadas aos consumidores, isto é, aos operadores não profissionais.
A garantia cobre todos os defeitos de qualidade dos materiais e de fabrico, apurados durante o período de garantia pelo seu Revendedor ou por um Centro especializado.
A aplicação da garantia é limitada à reparação ou à substituição do componente considerado defeituoso.
- Falta de familiarização com a documentação de acompanhamento (Manuais de Instruções).
- Uso profissional.
- Desatenção, negligência.
- Causa externa (raio, colisões, presença de corpos estranhos dentro da máquina) ou acidente.
- Uso e montagem indevidos ou não permitidos pelo fabricante.
- Pouca e/ou manutenção não correta.
- Alteração da máquina.
- Uso de peças sobressalentes e acessórios não originais.
Para além disso, a garantia não cobre: Asdespesas acessórias eventualmente relacionadas à ativação da garantia, como a transferência junto ao utilizador, o transporte da máquina junto ao Revendedor, locação de equipamentos para a substituição ou a solicitação a uma sociedade externa para todos os trabalhos de manutenção.
O utilizador está protegido pelas suas próprias leis nacionais. Os direitos do utilizador previstos pelas leis nacionais do País em que vive não são, de maneira alguma, limitados pela presente garantia.
